| Type de produit | Chauffe-eau à gaz à accumulation |
| Marque | ARISTON |
| Modèle | SGA X 120 / SGA X 160 / SGA X 200 |
| Capacité nominale | 115 L (120), 155 L (160), 195 L (200) |
| Capacité réelle | 116,4 L (120), 153,9 L (160), 190,4 L (200) |
| Dimensions (hors tout H × L × P) | 1200 × 410 × 410 mm (120), 1450 × 410 × 410 mm (160), 1700 × 510 × 510 mm (200) |
| Diamètre de raccordement fumée | 81 mm (120/160), 100 mm (200) |
| Alimentation gaz | Gaz naturel G20/G25 ou GPL G30/G31 (butane/propane) |
| Allumage | Piézoélectrique |
| Puissance thermique nominale | 8 kW (120/160), 9,5 kW (200) |
| Puissance utile | 7,1 kW (120/160), 8,5 kW (200) |
| Pression d'eau maximale | 3,5 bars (0,35 MPa) |
| Pression gaz (G20) | 20 mbar |
| Température réglable | Positions 1 à 7 (env. 30 °C à 70 °C) |
| Classe énergétique | B |
| Profil de charge | L (120/160), XL (200) |
| Consommation gaz G20 | 0,87 m³/h (120/160), 1,02 m³/h (200) |
| Émissions NOx | 54 mg/kWh |
| Niveau sonore | 59 dB(A) |
| Matériau de la cuve | Acier émaillé |
| Anode anti-corrosion | Magnésium (vérifier tous les 18-24 mois) |
| Isolation | Polyuréthane expansé haute densité sans CFC |
| Dispositifs de sécurité | Thermocouple, thermostat de surchauffe (90 °C), clicson (120 °C), détecteur de fumée |
| Raccordement eau | 3/4" G (entrée froide bague bleue, sortie chaude bague rouge) |
| Raccordement gaz | 1/2" G |
| Entretien | Nettoyage extérieur avec chiffon humide ; vidange en cas de gel ; maintenance annuelle par professionnel |
FOIRE AUX QUESTIONS - SGA X 120 - SGA X 160 SGA X 200 ARISTON
Questions des utilisateurs sur SGA X 120 - SGA X 160 SGA X 200 ARISTON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffe-eau à gaz au format PDF gratuitement ! Retrouvez votre notice SGA X 120 - SGA X 160 SGA X 200 - ARISTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SGA X 120 - SGA X 160 SGA X 200 de la marque ARISTON.
MODE D'EMPLOI SGA X 120 - SGA X 160 SGA X 200 ARISTON
-

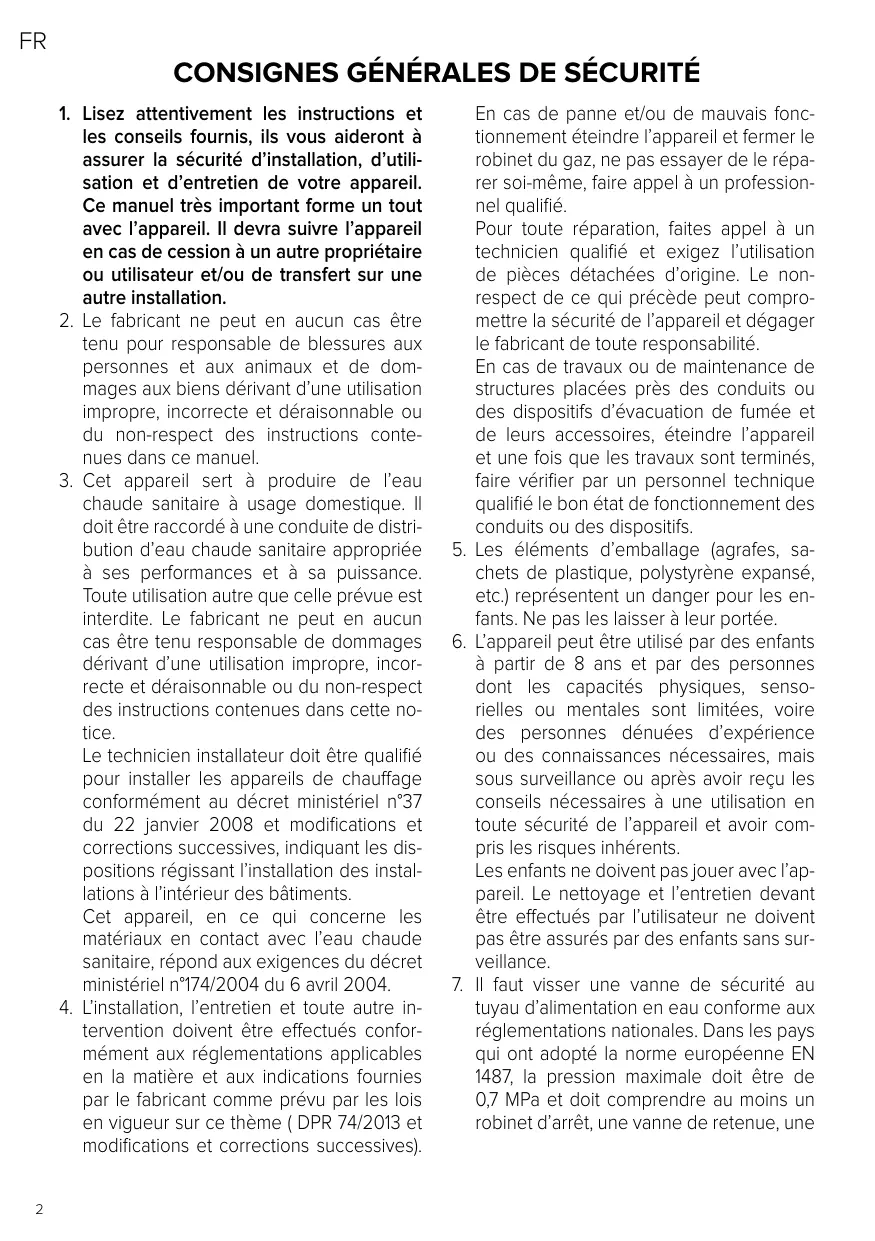

Lisez attentivement les instructions et les conseils fournis, ils vous aideront à assurer la sécurité d'installation, d'utilisation et d'entretien de votre apparéil. Ce manuel très important forme un tout avec l' apparéil. Il devra suivre l' apparéil en cas de cession à un autre propriété ou utilisateur et/ou de transfert sur une autre installation.
-
Le fabricant ne peut enaucun cas etreetenu pour responsable de blessures auxpersonnes et aux animaux et de dommages aux biens derivant d'uneutilisationimpropre,incorrecte et deraisonnable ou du non-respect des instructions containues dans ce manuel.
-
Cet appeareil sert à produit de l'eau chaude sanitaire à usage domestique. Il doit être raccordé à une conduite de distribution d'eau chaude sanitaire appropriée à ses performances et à sa puissance. Toute'utilisation autre que cette prévue est interdite. Le fabricant ne peut enaucun cas être tenu responsable de dommages dérivant d'une'utilisation impropre, incorructe et déraisonnable ou du non-respect des instructions containues dans cette notice.
Le technicien installer doit etre qualifie pour installer les appareils de chauffage conformement au décret ministeriel n°37 du 22 janvier 2008 et modifications et corrections successives, indiquant les dispositions régissant l'installation des installations à l'intérieur des batiments.
Cet apparéil, en ce qui concerne les matériaux en contact avec l'eau chaude sanitaire, répond aux exigences du décret ministeriel n°174/2004 du 6 avril 2004.
- L'installation, l'entretien et toute autre intervention doit être effectuels conformément aux réglementations applicables en la matière et aux indications fournies par le fabricant comme prévu par les lois en vigueur sur ce thème (DPR 74/2013 et modifications et corrections successives).
En cas de panne et/ou de mauvais fonctionnement eteindre l'appareil et fermer le robinet du gaz, ne pas essayer de le repa- rer soi-même, faire appel à un professionnel qualifie.
Pour toute réparation, faites appel à un technicien qualifié et exigez l'utilisation de pieces détachées d'origine. Le non-respect de ce qui précède peut comprometer la sécurité de l'appareil et dégager le fabricant de toute responsabilité.
En cas de travaux ou de maintenance de structures placées pres des conduits ou des dispositifs d'évacuation de fumée et de leurs accessoires, éteindre l'appareil et une fois que les travaux sont terminés, faire vérifier par un personnel technique qualifié le bon état de fonctionnement des conduits ou des dispositifs.
-
Les éléments d'emballage (agrafes, sachets de plastique, polystyrene expansé, etc.) représentent un danger pour les enfants. Ne pas les laisser à leur portée.
-
L'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentalles sont limitées, voire des personnes dénuées d'expérience ou des connaissances nécessaires, mais sous surveillance ou après avoir reçu les conseils nécessaires à une'utilisation en toute sécurité de l'appareil et avoir compris les risques inherents.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien devant être effectuels par l'utilisateur ne doit pas'être assurés par des enfants sans surveillance.
- Il faut visser une vanne de sécurité au tuyau d'alimentation en eau conforme aux réglementations nationales. Dans les pays qui ont adopté la norme europeenne EN 1487, la pression maximale doit être de 0,7 MPa et doit comprendre au moins un robinet d'arrêt, une vanne de retenue, une
vanne de sécurité et un dispositif d'arrêt de la charge hydraulique.
8. Le dispositif de protection contre les suppressions (vanne ou groupe de sécurité) ne doit pas ettre alterer et doit etre mis en marche periodiquement afin de vérifier qu'il n'est pas bloqué et pour eliminer les éventuels depots de calcaire.
9. Un écoulement du dispositif de protection contre les surpressions est normal en phase de chauffage de l'eau. Il faut par conséquent raccorder l'évacuation, qui doit toujours être ouverte, à un tuyau de drainage qui ait une inclinaison continue vers le bas et qui soit installé dans un endroit à l'abri du gel.
10. Il est indispensable de vider l'appareil et de le débrancher du courant électrique si ce dernier doit rester à l'arrêt dans un local exposé à un risque de gel.
11. L'eau chaude qui sort des robinets à plus de 50^ peut provoquer des brûlures immédiates. Les enfants, les handicapés et les personnes âgées sont plus exposés aux risques de brûlures. Il est conseilé d'utiliser un mitigeur thermostat à visser sur le tuyau de sortie de l'eauprésentant un collet rouge.
12. Aucun object inflammable ne doit être en contact ou à proximé de l'appareil.
13. Éviter de se placer sous l'appareil et d'y placer tout objet et/ou appareil risquant d'être endommagé en cas de fuite d'eau.
14. Ne pas utiliser d'insecticides, de solvants ou de détergents agressifs pour le nettoyage de l'appareil: risque d'endommager le plastique ou les pièces peintes.
15. En cas d'odeur de brûlé ou de fumée s'échappant de l'appareil, éteindre l'appareil, fermer le robinet principal du gaz, ouvrir les fenêtres et appeler un technicien : risque de léssions personnelles par brûlures ou par inhalation de fumée, intoxication.
- Afin de garantir l'efficacité et le bon fonctionnement de l'appareil, il faut obligatoirement faire effectuer l'entretien annuel de maintenance et l'analyse de la combustion dans les déliés prevus par les lois en vigueur sur le territoire. Le personnel technique doit être qualifié et replir le livre, tel que prévu par la Loi.
IMPORTANT!

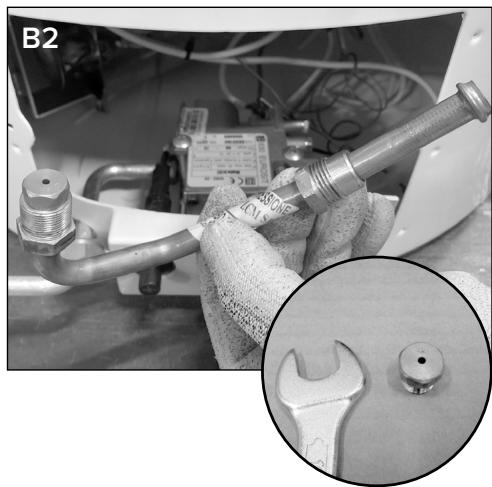

IL FAUT CHANGER LES INJECTEURS POUR ADAPTER LE CHAUFFE-EAU À UN GAZ AUTRE QUE LE GAZ ÉTALONNÉ.
IL EST RECOMMANDÉ D'EFECTUER LE CHANGEMENT AVANT L'INSTALLATION POUR ÉVITER DE DEMONTER LE GROUPE GAZ.
EB Cet appeareil se recycle
Points de collecte sur www.quafiederemesdechets.fr
Privilege la réparation ou le don de cette œuvre.
ATTENTION!
L'installation, la première mise en service, les réglages de maintenance ne doivent être effectuees, conformément aux instructions, que par des professionnels du secteur. Le qualifiés décline toute responsabilité en cas de dommages subis par des personnes, des animaux ou des biens suite à une mauvaise installation de l'appareil. Si l'appareil est installé à l'intérieur de l'appointement, vérifier si les dispositions concernant l'avriée de l'air et l'aération du local ont bien ete respectées (selon la loi applicable en la matière).

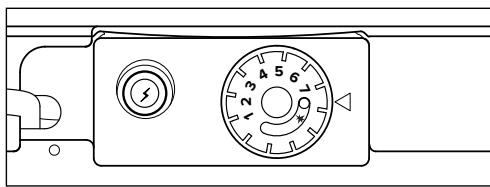

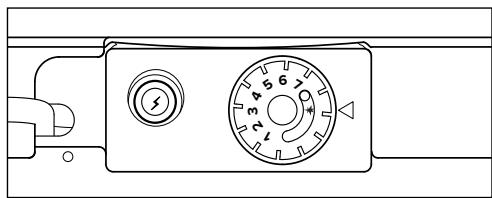

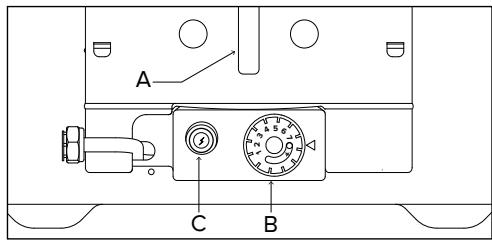

PROCEDURE D'ALLUMAGE
Tournier le bouton B de la position O (arret) sur la position (pilote).
Appuyer à fond sur le bouton B, le maintainir enforcé et appuyer simultanément sur l'allumeur piezoélectrique C.
Vérifier, à travers le trou A si la flamme du brûleur s'allume. ÀpRES avoir vérifié que la flamme est allumée, maintainir appuyé le bouton B pendant 20 secondes environ. Si la flamme du brûleur pilote ne reste pas allumée, repeter l'opération décrite ci-dessus.

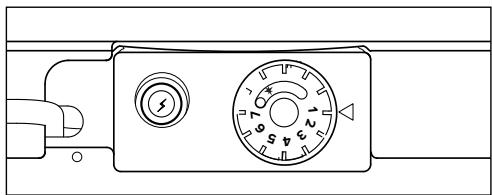

RéGLAGE DE LA TEMPERATURE DE L'EAU
En utilisant le bouton B, il est possible de régler la température de l'eau chaude. Tourner le bouton de la position d'allumage sur le numéro correspondant à la température désirée de 1 à 7.
Pour obtenir une quantité d'eau chaude plus élevée, il est conseilé de laisser la manivelle en position "5" et de mélanger avec de l'eau froide afin d'obtenir la température désirée.
ATTENTION!
L'eau chaude qui sort des robinets à plus de 50^ peut provoquer des brulures immediates.
La température de l'eau dans l'accumulateur peut depasser cette limite, sur tout après un période prolongé d'inutilisation, a cause de sa forte isolation thermique Toujours vérifier la température de l'eau avant toute utilisation Il est conseilé d'utiliser un mitigeur thermostatique
Pour eteindre l'appareil, tourner le bouton B sur la position O (eteint).
il est conseillé d'eteindre l'appareil en cas de période prolongée d'inactivité.
INSTRUCTIONS D'UTILISATION POUR L'USAGER
CONSEILS D'UTILISATION
Attention à ce que les robinets d'eau chaude de l'installation soient parfaîtrement étanches car tout suintement d'eau équivaut à une consommation de gaz supplémentaire et à une augmentation de la température de l'eau.
Il faut vider l'appareil, s'il doit rester inactif dans un endroit soumis au gel.
Pour vider le chauffe-eau, il faut :
a) éteindre le brûleur et fermer l'alimentation en gaz ;
b) fermer le robinet d'alimentation en eau en amont de l'appareil ;
c) retirer le tuyau de raccordement d'eau froide et la soupape de sécurité ;
d) raccorder un tuyau d'une longueur adaptée à la distance entre l'évacuation et le tuyau d'entrée d'eau (anneau bleu) du chauffe-eau ;
e) ouvrir le robinet d'évacuation d'eau chaude en aval de l'appareil.
Attention!
De l'eau bouillante peut sourir lors de l'opération de vidange.
Éteindre l'appareil avant d'effectuer toute opération de nettoyage de ses parties extérieures. Nettoyer avec un chiffon imbibé d'eau savonneuse.
Ne pas utiliser de détergents agressifs, d'insecticides ou de produits toxiques. Pour un fonctionnement sur, écologique et une économie d'énergie, veiller au respect de la reglementation en vigueur. REMARQUE : Le corps interieur du chauffe-eau ne doit pas, au cours de cette opération, subir des chocs qui pouraient endommager le revêtement protecteur interieur (émailage).
RECOMMANDATIONS VISANT À EMPECHER LA PROLIFÉRATION DES LÉGIONNELLES
La legionelle est un type de bactérie en forme de batonnet, qui est naturellement present dans toutes les eaux de source.
La « maladie du légionnaire » est un type particulier de pneumonia causée par l'inhalation de vapeur d'eau qui contient cette bactérie. Dans ce contexte, il est nécessaire d'eviter de longues périodes de stagnation de l'eau contenue dans l'appareil, qui devrait ensuite être utilisé ou vidé au moins une fois par semaine.
La(norme européenne CEN/TR 16355 fournit des lignes directrices sur les meilleures pratiques à adopter pour prévenir la prolifération de la Légionnelle dans l'eau potable. De plus, si des réglementations locales imposent des restrictions supplémentaires sur la question de Légionnelle, elles devront être appliquées.
Ce chauffe-eau à accumulation est vendu avec un thermostat ayant une température de fonctionnement supérieure à 60^ . Il est en mesure d'effectuer un cycle de désinfection thermique limitant la prolifération des bacteriés de Legionnelle dans le réservoir.
Pour éviter que l'eau stagne pendant de longues périodes, l'eau doit être utilisée ou la laisser s'écouler abondamment au moins une fois par semaine.
ATTENTION!
L'eau provoque de graves brûlures lorsque sa température dépasse 50^ . Toujours vérifier la température avant utilisation ou prévoir un dispositif adapté afin de mitiger l'eau.
NORMES DE SECURITE POUR L'INSTALLATEUR
Legendedeusymboles:
Le non-respect des avertissements comporte un risque de lésions et peut même entraîner la mort.
Le non-respect des averissements de danger peut endommager, gravement dans certains cas, les biens, les plantes ou blesser les animaux.
Le fabricant ne peut enaucun cas etre tenu pour responsable des dommages eventuels dus a un usage impropre du produit ou au non-respect des consignes d'installation fournies par la presente notice.
Installer l'appareil sur un mur solide n'était pas soumis à des vibrations.
Bruit pendant le fonctionnement Ne pas endommager, lors du per- cage du mur, les cables electriques ou les tuyaux.
Électrocution en cas de contact avec des conducteurs sous tension.
Dommages aux installations existantes.
Inondations suite à une fuite d'eau provenant des conduites endommages.
S'assurer que l'environnement de l'appareil et les installations où il sera raccordé sont conformes aux normes en vigueur.
Électrocution par contact avec des conducteurs sous tension mal installés.
Endommagement de l'appareil en raison de conditions de fonctionnement inadéquates.
Utiliser des accessoires et du matériel manuel propre à l'utilisation (veiller à ce que l'outil ne soit pas déterioré et que la poignée soit
correctement fixée et en bon état), utilise correctement ce matériel, le protégger contre toute chute accidentelle, le ranger après utilisation.
Lésions personnelles provoquées par la projection d'éclats ou de fragments, inhalation de poussières, cognements, coupures, piquères, abrasions.
Endommagement de l'appareil ou d'objetsavoisinants en raison de la projection de débris ou de fragments,coups, incisions.
S'assurer de la stabilité des échelles portatives, de leur résistance, du bon état des marches et de leur adherence. Veiller à ce qu'une personne fasse en sorte qu'elles ne soient pas déplacées quand quelqu'un s'y trouve.
Blessures provoquées par la chute d'une hauteur élevé ou par cisaillement (echelle double).
Veiller à ce que les échelles mobiles soient correctement appuyées, qu'elles résistant suffisamment, que les marches soient en bon état et ne soient pas glissantes, qu'elles disposent de rambardes au niveau des marches et du palier.
Lésions personnelles en cas de chute de haut.
Faire en sorte que, lors de travaux en hauteur (généralement en cas d'utilisation en presence de déni-velés supérieurs à 2 m), une rambarde de sécurité encadre la zone de travail ou que les équipements individuels permettent de prévenir toute chute, que l'espace parcouru en cas de chute ne soit pas encombrez d'objets dangereux, et que
l'impact eventuel soit amorti par des supports semi-rigides ou déformables.
Lésions personnelles en cas de chute de haut.
S'assurer que le lieu de travail dispose de conditions hygieniques et sanitaires adequates en ce qui concerne l'éclairage, l'aération, la solidité des structures.
Lésions personnelles en cas de chocs, trèbuchements, etc.
Protégé les apparèils et les zones à proximité à l'aide de matériel ajust.
Endommagement de l'appareil ou d'objetsavoisinants en raison de la projection de débris ou de fragments,coups, incisions.
Déplacer l'appareil avec les protections qui s'imposent et avec un maximum de précaution.
Endommagement de l'appareil ou d'objets à proximate en raison de chocs, coups, incisions, écrasement. Lors des travaux, porter des vêtements et des équipements de protection individuelle. Il est interdit de toucher à l'appareil installé, sans chaussures ou avec des parties du corps mouillées.
Lésions personnelles par électrocution, projection d'éclats ou de fragments, inhalation de poussières, chocs, coupures, piqûres, abrasion, bruit, vibrations.
Démonter le matériel et équipement de manière à sécuriser le déplacement des pieces, en évitant de les empiler pour éviter que les ensembles ne cèdent.
Endommagement de l'appareil ou d'objets à proximé en raison de chocs, coups, incisions, écrasement.
Les opérations internes à l'appareil doivent être effectuees avec un maximum de prudence en evitant tout contact brusque avec des pieces pointues.
Lésions personnelles en raison de coupures, piquères, abrasions.
Rétablit toutes les fonctions de sécurité et de contrôle concernées par une intervention sur l'appareil et s'assurer de leur bon fonctionnement avant toute remise en service.
Endommagement ou blocage de l'appareil en raison de conditions de fonctionnement incontrolées.
Vider les composants qui pourraient contir de l'eau chaude, enactivant la purge avant de les manipuler.
Lésions personnelles en raison de brûlures.
Retirer le calcaire des composants en suivant les indications figurant dans la fiche de sécurité du produit utilisé, effectuer cette opération dans une zone aérée, en portant les vêtements de protection nécessaires, en évitant de mélanger des produits et en protégeant l'appareil et les objets à proximité.
Lésions personnelles en raison d'un contact de la peau ou des yeux avec des substances acides, inhalation ou ingestion d'agents chimiques nocifs.
Endommagement de l'objet ou d'objets avoirinants en raison d'une corrosion par des substances acides.

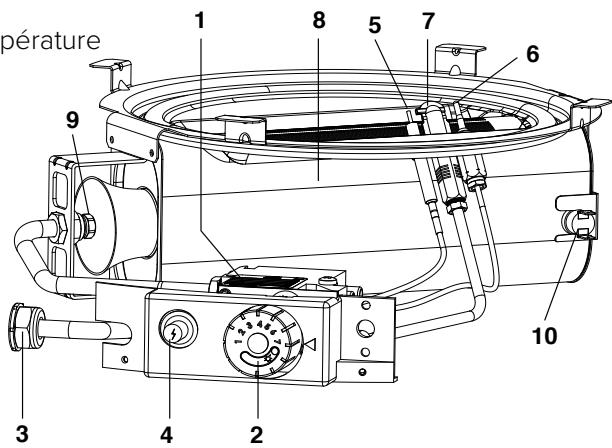

CHARACTERISTIQUES TECHNIQUES
L'appareil se compose :
- un réservoir protégé interieurement par une couche d'email vitrifié, équipé d'une anode sacrificiable contre la corrosion à long terme ;
- un revêtement extérieur en tôle peinte ;
- une isolation en polyurethane expansé haute densité (sans CFC) qui réduit les pertes thermiques ;
- une hotte contre le reflux des gaz de combustion;
- une vanne de régulation gaz avec :
- un thermostat régliable à plusieurs positons,
- un système de sécurité à thermocouple,
- un limiteur de température qui interrupt l'alimentation en gaz en cas de fonctionnement anormal ;
- un brûleur tubulaire silencieux en acier inoxydable, adaptable à tous les types de gaz ;
- un mécanisme d'allumage piezoélectrique ;

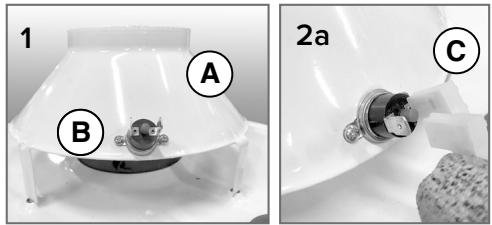

- un dispositif de sécurité contre le reflux de gaz de combustion.

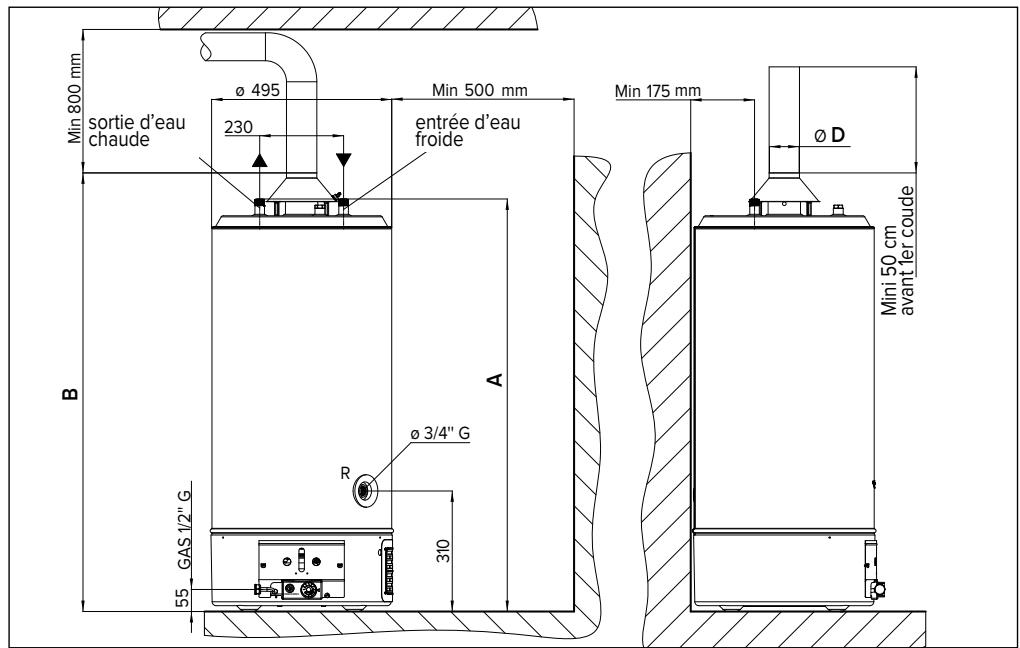

COTES D'ENCOMBREMENT
TABLEAU 1
| MODELE | Capacité (litres) | débit thermique kW | A | B | D Ø |
| 120 | 115 | 8 | 1115 | 1200 | 81 |
| 160 | 155 | 8 | 1365 | 1450 | 81 |
| 200 | 195 | 9,5 | 1615 | 1700 | 100 |
| CATÉGORIE II2Esi3+Type B11 BS | Pour les apparèils concès pour fonctionner au gaz naturel (methane) appro-priés au fonctionnement au gaz liquide. |
ATTENTION!
Installer l'appareil sur une base de support solide n'était pas soumise à des vibrations. S'assurer que l'environnement de l'appareil et les installations où il sera raccordé sont conformes aux normes en vigueur.
POSITIONNEMENT
Positionner l'appareil dans les règles de l'art. Placer l'appareil pres de la paroi可以选择 afin que les deux tuyaux d'arrivée et de sortie soient parallètes à cette-ci.
Si vous deviez installer le chauffe-eau dans un angle entre deux murs, garder, entre le mur et l'appareil, un espace suffisant pour l'installation et le démontage des composants.
Lieu d'installation
Lors du可以选择 du lieu d'installation de l'appareil, respecter les prescriptions des normes en vigueur.
L'appareil doit être installé dans une position parfaitement verticale. L'appareil ne doit pas être installé à proximité d'une source de chaleur.
Ne pas installer l'appareil dans un environnement où la température peut descendre sous 0^ .
RACCORDEMENT HYDRAULIQUE
- Le raccordement au réseau de distribution d'eau nécessite un tuyau de 3/4 G.
L'entrée d'eau froide est identifiée par la bague bleue tandis que la sortie d'eau chaude est identifiée par la bague rouge.
-
L'appareil doit obligatoirement avoir la soupape hydraulique de sécurité montée sur l'arrivée d'eau (bague bleue). La soupape ne doit en aucun cas être manipulée.
-
S'assurer de, faire couler l'eau pendant une certaine période de temps, qu'il n'y ait pas de corps étrangers tels que des copeaux de métal, du sable, du chanvre, etc dans la conduite d'accuee d'eau. Si ces corps devaient entrer dans la soupape hydraulique de sécurité-retenue, ils pourraient compromettre le bon fonctionnement et, dans certains cas, en provoquer la rupture.
- S'assurer que la pression du système d'alimentation en eau ne dépasse pas les 3,5 bars (0,35 MPa). En présence d'une pression supérieure, l'utilisation d'un réducteur de pression de haute qualité est nécessaire. Dans ce cas, la soupape doit nécessairement suinter en phase de chauffage. Ce suivement se produit également en présence d'un robinet d'arrêt unidirectionnel placé en avant de la soupape.
- Éviter que la soupape ne goutte sur le chauffe-eau.

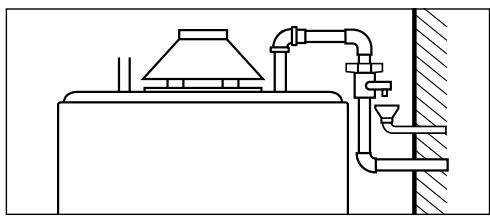

Monter la soupape comme indiqué sur la figure, en prévoyant un petit enton-noir (égoutoir) raccordé à la vidange.
IMPORTANT!
Si l'appareil est installé dans les zones ou l'eau est dure (TH>25 °F), il est préconse d'installer un adoucisseur pour limiter la formation calcaire. Veiller à ce que e réglage de l'adoucisseur ne soit pas <12 °F. La garantie ne couvre pas les dommages causés par le calcaire.
VIDANGE
Proceder à la vidange de l'appareil s'il doit rester inactif pendant une longue période.
Lors de l'installation, prévoir cette éventuaité et raccorder un robinet de vidange au raccord R.
POUR VIDER LE CHAUFFE-EAU, IL FAUT:
- éteindre le brûleur et fermer l'alimentation en gaz,
- fermer le robinet d'arrêt en amont de l'appareil,
ouvrir les robinets d'utilisation en aval du chauffe-eau,
ouvrir le robinet de vidange relié au raccord R.

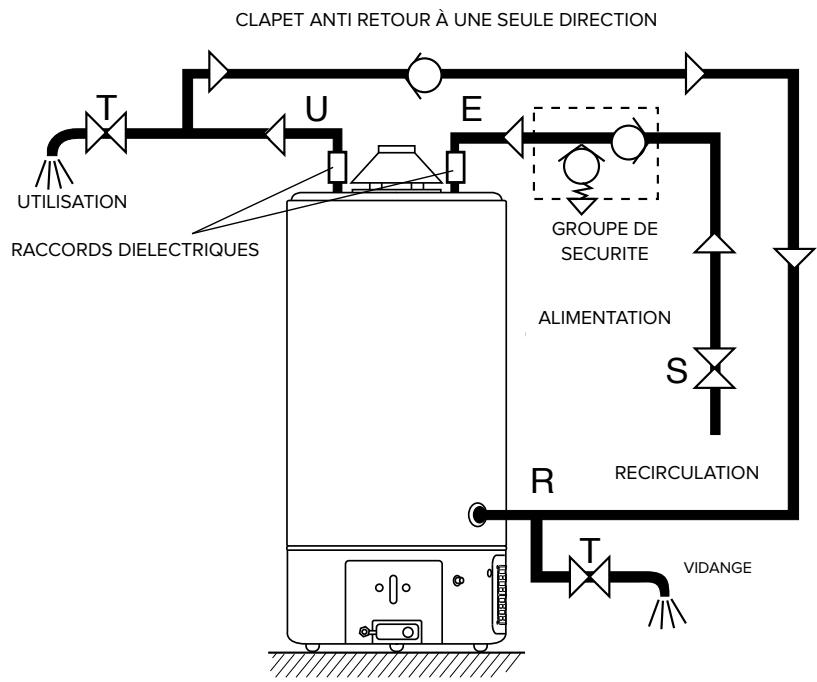

RECIRCULATION
Si l'installation de l'utilisateur comprendegelement le circuit pour la recirculationd'eau sanitaire, il est possible d'utiliser lememe raccord R utilise pour la vidange. Le circuit illustré ci-dessous montre Leraccordement a effectuer dans ce cas.

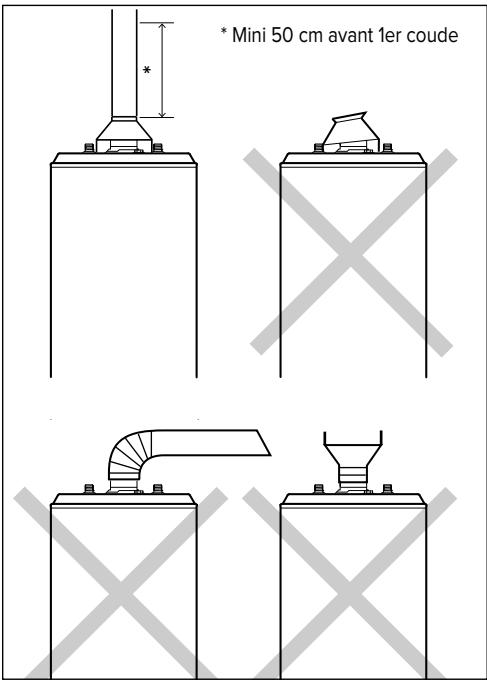

RACCORDEMENTÀLA CHEMINÉE
Les apparèils de type B 11bs sont des apparèils à chambre ouverte prévus pour être reliés à un conduit d'évacuation des déchets de combustion vers l'extérieur de la pierce, l'air comburant étant prélevé directement dans l'environnement où le chauffe-eau est installé. Le tirage pour l'évacuation des fumées est naturel.
Ce type d'appareil ne peut pas etre installé dans une piece qui ne repond pas aux exigences en matière de ventilation, comme prevu par les reglementations en vigueur en la matière.
Pour ne pas compromètement le fonctionnement de l'appareil, le lieu d'installation doit correspondre à la température limite de fonctionnement et être protégé de manière à ce que l'appareil n'entre pas directement en contact avec les agents atmosphériques.
L'appareil est posé au sol.
Respectant les distances minimales doit être prévue pour permettre l'accès aux parties internes de l'appareil.
- Il faut obligatoirement evacuer vers l'extérieur les gaz de combustion au moyen d'un tuyau d'un diamètre minimum voir TABLEAU 1 (Ø D), inséré sur la hotte de l'appareil, en suivant les instructions et les alternatives des normes.
- Il est important que la cheminée ait un bon tirage (3 Pa minimum).
- Éviter les longues sections horizontales, les contre-pentes et les étranglements dans le tuyau d'évacuation, car ils peuvent provoquer une mauvaise combustion, et un mauvais tirage
Si le tuyau d'évacuation traverse des pieces froides et non chauffées, il est conseilé de prévoir une isolation
thermique pour éviter la formation de condensation.
- Eneldom cas, la hotte à gaz de combustion ne doit être éliminée, modifiée ou remplaçaé car elle est partie intégrante de l'ensemble du système de combustion du chauffe-eau au gaz.
- L'installateur est seul responsable de l'installation correcte du tuyau d'évacuation des fumées.
IMPORTANT!
Pour le bon fonctionnement des appar- reils au gaz, il faut placer parfaitement la hotte comme indiqué sur la figure.
Éviter absolument tout autre type d'installation comme dans les exemples cédssous.
MONTAGE DU KIT DE LA HOTTE ET RACCORDEMENT DU DETECTEUR DE FUMEE
Les chauffe-eau sont équipés d'un dispositif qui a pour fonction de bloquer l'arrivée du gaz au brûleur et d'interr compromise le fonctionnement de l'appareil en cas d'obstruction partielle ou totale du conduit de fumée.
Cet apparéil se compose d'un thermostat « B » (Fig.1) à réarmement manuel éta-lonné à 87^ + ou - 3 fixé sur le bord de la hotte d'aspiration des fumées « A», relié au connecteur sur l'arrière de la vanne gaz. Tout cela fait partie du kit de la hotte d'aspiration des fumées fournie avec l' apparéil, qui doit être installé conformément aux instructions suivantes.
- Installer la hotte d'aspiration des fumées « A » dans la position la plus favorable par rapport à la sortie des câbles du capteur « B » de l'appareil.

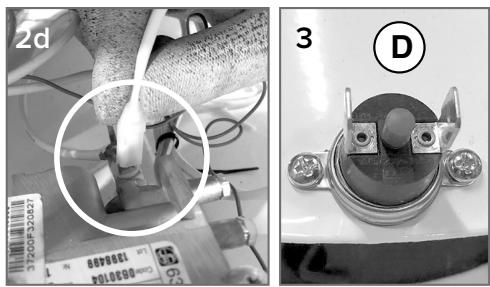

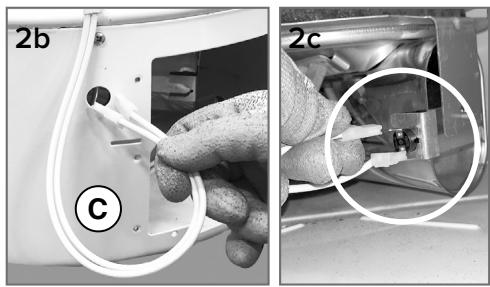

- Raccorder les bornes du cable « C » aux contacts du thermostat de protection contre la fumée (Fig.2a-b-c).
- Démarrer normalement l'appareil.
Si l'appareil se verrouille, proceder comme suit:
- Attendre 10 minutes après le verrouillage ;
- Enfonce le bouton de réarmement « D » sur le thermostat (Fig. 3);
- Redémarrer le chauffe-eau en suivant les instructions pour l'allumage normal.
Si le défaut se repête, ne pas insister pour redémarrer mais demander à un technicien qualifié d'éliminer la cause du problème.
Contrôler la bonne évacuation des gaz brûlés et mesurer le contenu de CO2 au débit thermique nominal. Cette valeur ne doit pas dépasser la valeur indiquée dans le tableau des caractéristiques techniques.
Si cette valeur s'avere supérieure, faire proceder à un contrôle de l'efficacité du système d'évacuation des gaz brûlés. Au cas où il ne serait pas possible de ramener la valeur de CO2 aux niveaux indiqués par le tableau caractéristiques techniques, ne pasmettre en marche l'appareil.
ATTENTION!
LE DETECTEUR DE FUMEE NE DOIT JAMAIS ETRE MODIFIÉ OU MIS HORS SERVICE POUR NE PAS COMPROMETTURE LE BON FONCTIONNEMENT DE L'APPAREIL.
DE MAUVAISES CONDITIONS DE TIRAGE PEUVENT PROVOQUER LE RETOUR DES GAZ DE COMBUSTION DANS LA PIECE OU L'APPAIREL EST INSTALLÉ. RISQUE D'INTOXICATION AU MONOXYDE DE CARBONE.
ATTENTION!
L'installation, la première mise en service, les réglages de maintenance ne doivent être effectuées, conformément aux instructions, que par des professionnelles du secteur.
- Vérifier que le gaz fourni correspond aux indications figurant sur l'étiquette apposée sur l'appareil.
- Ouvrir les portes et les fenêtres.
- Éviter tout contact avec des étincelles ou des flammes nues.
- Les apparèils sont normalement éta-lonnés pour fonctionner au gaz naturel G20 (pci) 8100 kcal/m3 environ ;aucun réglage n'est donc nécessaireavec ce gaz. L'étaconnage avec des gaz différents doit être effectué par un personnel qualifié.
- Le raccordement de la conduite de gaz à la soupape doit être réalisé à l'aide d'un tuyau 1/2 G .
- Il est conseilé d'insérer une vanne d'arrêt avant Le groupe gaz.
- Le raccordement au réseau doit être réalisé avec des tuyauteries rigides (acier, cuivre, etc.). Et non pas avec des matériaux thermoplastiques et/ou caoutchouteux.
- Àprous avoir retire la calotte et effectué le raccordement au réseau, vérifier l'étanchéité du circuit de gaz à l'aide d'une solution savonneuse. Ne pas effectuer le test avec des flammes.
Le chauffe-eau est équipé d'une anode en magnésium montée dans la cuve.
La durée de l'anode est proportionnelle à la température moyenne, à la composition chimique de l'eau et à la quantité d'eau puisée.
De toute manière, il vaut mistrieux vérifier tous les 18-24 mois l'anode qui doit avoir une surface suffisamment homogène. Si son diamètre descend au-dessous de 10-12 mm, il est conseilé de la replacer par une anode originale.

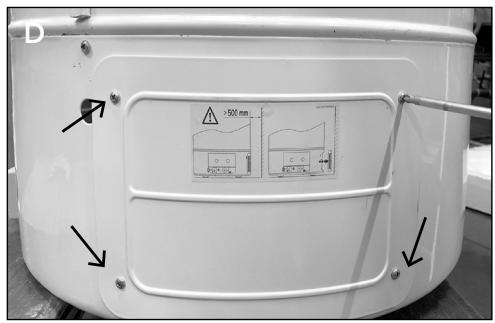

N.B.: L'anode est montée dans la partie inférieure de l'appareil, sous la calotte de protection.
IMPORTANT！
IL FAUT CHANGER LES INJECTEURS POUR ADAPTER LE CHAUFFE-EAU À UN GAZ AUTRE QUE LE GAZ ÉTALONNÉ.
IL EST RECOMMANDÉ D'EAFFECTUER LE CHANGEMENT AVANT L'INSTALLATION POUR ÉVITER DE DEMONTER LE GROUPE GAZ.
RÉSERVÉ À L'INSTALLATEUR
Instructions pour l'adaptation au fonctionnement avec un gaz autre que celui étalandné. Du gaz naturel (G20) au gaz (G25) o gaz liquide (G30-G31) avec vanne Gaz modèle EUROSIT.

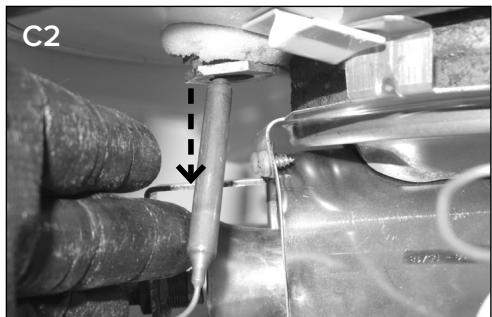

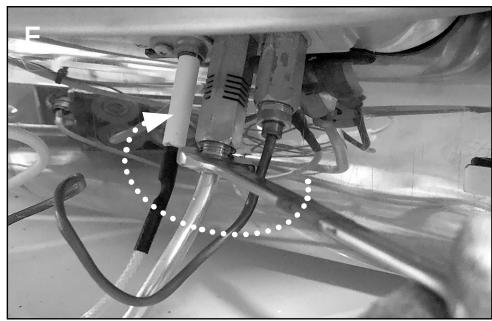

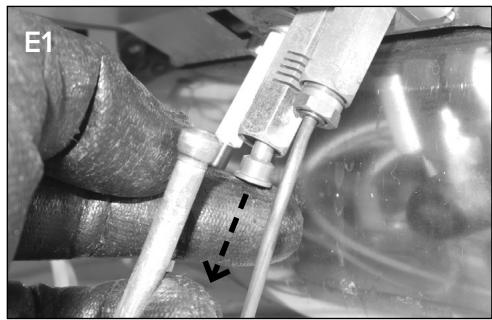

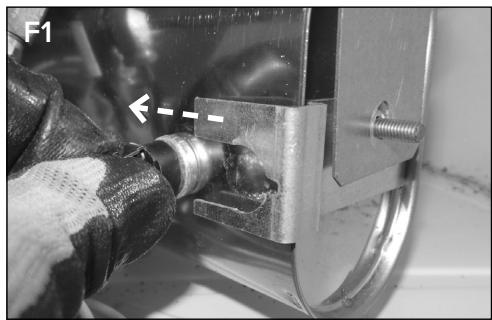

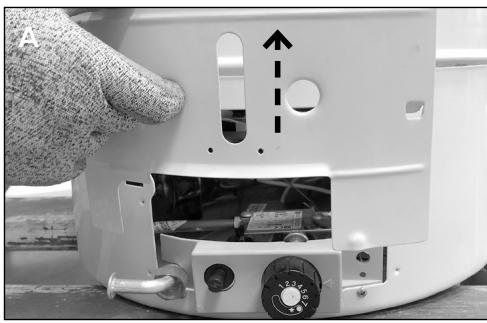

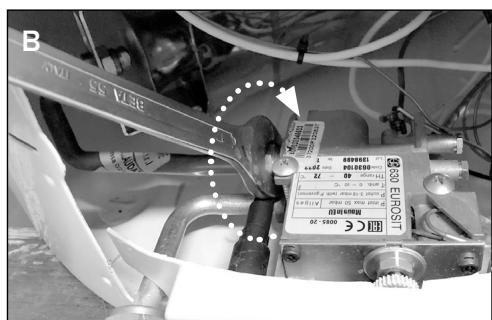

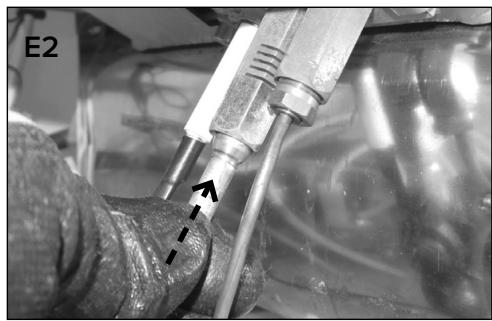

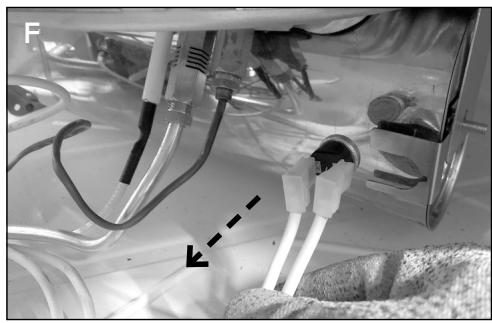

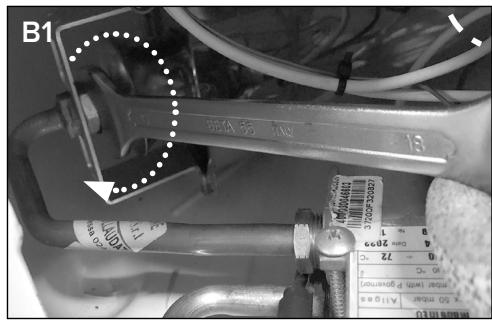

Pour adapter le chauffe-eau à un gaz autre que le gaz étalonné, suivre les images ci-dessous.
Les dimensions des trouss des injecteurs, exprimées en millimètre, sont indiquées dans le tableau.
Ne pas placer d'obstacles ou d'obstructions entre le trou de l'injecteur et la bouche du tuyau « Venturi »
IMPORTANT!
IL FAUT CHANGER LES INJECTEURSPOUR ADAPTER LE CHAUFFE-EAU A UNGAZ AUTRE QUE LE GAZ ETALONNE.
IL EST RECOMMANDÉ D'EAFFECTUER LE CHANGEMENT AVANT L'INSTALLATION POUR ÉVITER DE DEMONTER LE GROUPE GAZ.
| MODELES | TYPE DE GAZ | BRULEUR PRINCIPAL ø mm | BRULEUR VEILLEUSE ø mm | DIAPHRAGM VENTURI ø mm |
| 120 - 160 | Gazmethane (G20) | 2.25 | 27_2 | / |
| Gazmethane (G25) | 2.45 | 32_2 | 40 (seul 160 litres) | |
| Gaz Liquide (G30-G31) | 1.40 | 22_1 | / | |
| 200 | Gazmethane (G20) | 2.55 | 27_2 | / |
| Gazmethane (G25) | 2.80 | 32_2 | / | |
| Gaz Liquide (G30-G31) | 1.55 | 22_1 | / |
ATTENTION !!

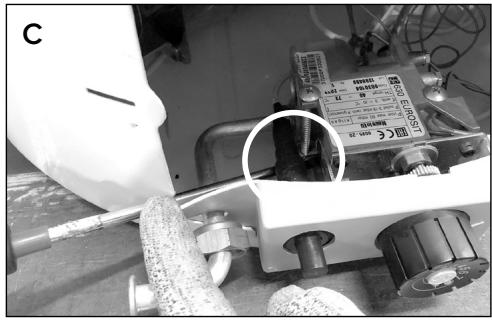

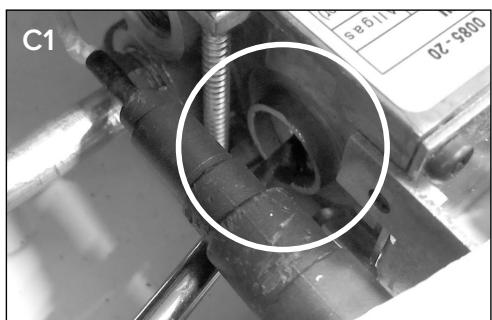

En cas d'utilisation du gaz G30, G31 ou G25, dévisser de deux tours la valve (figure C et Fig. C1) dans le sens inverse des aiguilles d'une montre.
4
- vanne gaz
- bouton de réglage de la température
- raccord gaz 1/2"G
- allumeur piezo
- electrode d'allumage
- thermocouple
- brûleur veilleuse
- brûleur principal
- injecteur du brûleur principal
- Thermostat de sécurité du brûleur
FR
CONTRÔLE DE LA PRESSION D'ALIMENTATION

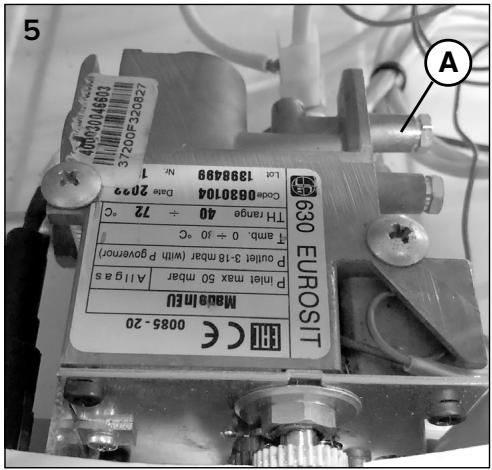

La pression du gaz d'alimentation est mesurée à la prise de pression (A Fig.5) au moyen d'un manomètre et exprimé en mbar.
| MODEL | GAZ | PRESSION D'ALIMENTATION DU GAZ [mbar] | PRESSION AU BRULEUR [mbar] |
| 120 - 160 | GAZ méthane (G20) | 20 | 15 |
| GAZ méthane (G25) | 25 | 16.6 | |
| Butane (G30) | 29 | 28.8 | |
| Propane (G31) | 37 | 36.8 | |
| 200 | GAZ méthane (G20) | 20 | 12.7 |
| GAZ méthane (G25) | 25 | 13.8 | |
| Butane (G30) | 29 | 28.7 | |
| Propane (G31) | 37 | 36.7 |
SYTÉME DE SECURITÉ
Afin d'assurer le bon fonctionnement de l'appareil, celui-ci est équipé des dispos-sitifs de sécurité suivants :
- Contrôle de la flamme par thermocouple
arrête le débit de gaz en cas de non-présence de la flamme veilleuse. L'intervention repétée, non occasionnelle, de cette sécurité indique un fonctionnement incorrect de l'appareil. L'intervention d'un personnel qualifié est nécessaire.

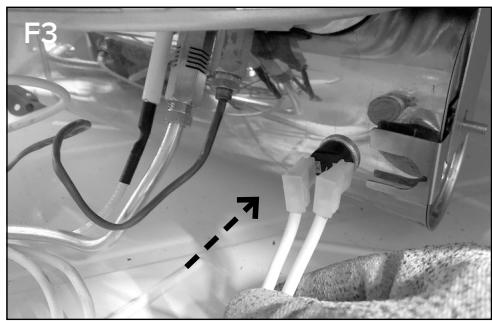

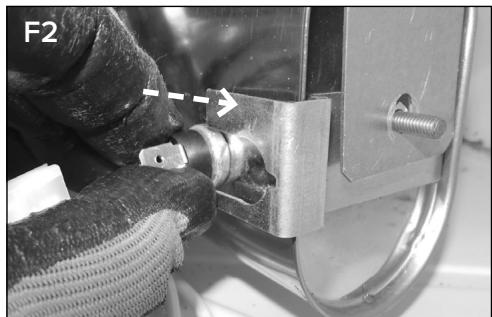

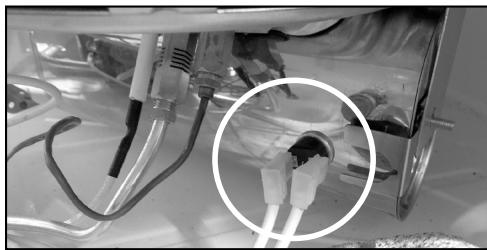

- Thermostat de surchauffe
il agit de la même manière que le thermocouple si la température de l'eau dépasse 90^ .
Dans ce cas l'appareil ne peut pas etre rallumé tant que I'eau chaude n'a pas ete evacuée.
L'intervention d'un personnel qualifié pour l'élimination des défauts avant le rallumage de l'appareil est nécessaire.
Clicson (protection contre la surchauffe 120^ ± 3 )
ENTRETIEN
L'entretien est une opération essentielle pour la sécurité, le bon fonctionnement et la durée de vie de l'appareil. Il doit être effectué conformément aux règlementations applicables.
ATTENTION!
Avant de procéder aux opérations d'entretien, fermer le robinet du gaz et de l'eau de l'installation sanitaire.
Il est recommendé d'effectuer au moins une fois par an les contrôleurs suivants :
- Contrôle de l'étanchéité du circuit d'eau.
- Contrôle de l'étanchéité du circuit de gaz avec le remplacement évientuel des joints.
- Contrôle visuel de l'etat général de l'appareil et de la combustion.
- Contrôle visuel de la chambre de combustion et nettoyage évientuel du brûleur.
- Suite au contrôle des points n° 3 et 4, démontage et nettoyage de l'injccteur.
- Réglage pour un débit de gaz correct.
-
Vérification du fonctionnement des systèmes de sécurité de l'eau (limite de température et de pression).
-
Vérification du fonctionnement des systèmes de sécurité gaz (absence de gaz ou de flamme, soupape gaz, etc.)
- Vérification des caractéristiques de ventilation de la pierce.
- Vérification des caractéristiques d'évacuation des produits de combustion.
N.B.: Le corps interieur du chauffe-eau ne doit pas, au cours de cette opération, subir des chocs qui pourraient endomager le revêtement protecteur interieur.
Informations pour l'Utilisateur
Informer l'utilisateur du mode de fonctionnement de l'appareil.
Lui remetre notamment la notice d'instructions, en précisant que cette derniere doit etre conservee avec l'appareil. Attention a bien signaler à l'utilisateur ce qui suit :
- Comment sélectionner la température et les dispositifs de réglage pour moins gérer l'appareil en faisant des économies.
- Faire procédé à un entretien périodique de l'installation, conformément aux normes en vigueur.
- Ne modifier enaucun cas les réglages de l'alimentation en air de combustion et en gaz de combustion.

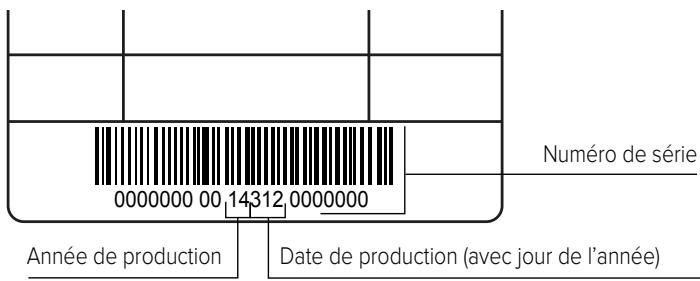

PLAQUETTE SIGNALÉTIQUE
DONNÉES TECHNIQUES
| Identification du modele du fournisseur | SGA X | ||
| Modèle | 120 | 160 | 200 |
| Certificat CE | 51CT4895 | ||
| Capacité nominale I | 115 | 155 | 195 |
| Capacité réelle I | 116,4 | 153,9 | 190,4 |
| Pression nominale bars | 8 | 8 | 8 |
| Débit calorifique nominal kW | 8 | 8 | 9,5 |
| Puisance utile kW | 7,1 | 7,1 | 8,5 |
| Temps de chauffage ECS t 45°C min. | 52 | 62 | 64 |
| Dispersion de chaleur à 60°C W | 260 | 300 | 330 |
| Débit eau chaude | |||
| Soutirage à 30K l/h | 204 | 204 | 270 |
| Soutirage à 45K l/h | 136 | 136 | 180 |
| Erp | |||
| Profil de charge | L | L | XL |
| Efficacité énergétique de chauffage de l'eau ηwh % | 58 | 65 | 67 |
| Classe énergétique | B | B | B |
| Consommation journalière d'énergie électricité Qeleer kWh | -- | -- | -- |
| Consommation journalière de combustible Qfuel kWh | 22,7 | 19,7 | 31 |
| Niveau de puissance acoustique LWA dB | 59 | 59 | 59 |
| Émissions d'oxydes d'azote (puissance calorifique supérieure) [mg/kWh] | 54 | 54 | 54 |
| Consommation annuelle d'énergie électricule AEC kWh/an | -- | -- | -- |
| Consommation annuelle de combustible AFC GJ/an | 16 | 14 | 22 |
| Eau mitigée à 40°C V40 I | 155 | 224 | 297 |
| Température de consigne au déballage °C | 60 | 60 | 60 |
| Réglage de référence du thermostat | 5 | 5 | 5 |
| Pression de raccordement du gaz | |||
| Gaz naturel G20 mbar | 20 | 20 | 20 |
| Gaz liquide (butane) G30 mbar | 28 ÷ 30 | 28 ÷ 30 | 28 ÷ 30 |
| Gaz liquide (propane) G31 mbar | 37 | 37 | 37 |
| Consommation de gaz | |||
| Gaz naturel G20 m³/h | 0,87 | 0,87 | 1,02 |
| Gaz liquide (butane) G30 Kg/h | 0,684 | 0,684 | 0,793 |
| Gaz liquide (propane) G31 Kg/h | 0,643 | 0,643 | 0,764 |
| Valeurs des gaz de combustion | |||
| Pression de tirage mbar | 0,015 | 0,015 | 0,015 |
| Quantité massique des fumées g/sec | 4,3 | 4,2 | 5,8 |
| Température des gaz d'évacuation °C | 136 | 125 | 133 |
Pour la liste des modèles équivalents, consulter l'annexe A, qui est partie intégrante de cette notice.
Les produits dépourvus d'étiquette et de fiche correspondante pour les groupes chauffe-eau et installations solaires, prévues par le règlement 812/2013, ne sont pas destinés à être utilisés dans de tels ensembles.
