MODE D'EMPLOI GIUSY EVO 2.0 - GIUSY PLUS EVO 2.0 EXTRAFLAME

QExtraflame LES SURFACES PEUVENT DEVENIR TRÈS CHAUDES ! UTILISER TOUJOURS DES GANTS DE PROTECTION! Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d'évacuation des fumées et éventuellement la partie antérieure de l'appareil considérablement chaudes. Il ne faut pas toucher les éléments en question sans être muni de vêtements de protection (gants de protection fournis). Il faut faire en sorte de bien expliquer ce danger aux enfants et de ne pas les faire approcher du foyer pendant le fonctionnement FRANÇAIS 6 MISES EN GARDE. SÉCURITÉ . ENTRETIEN ORDINAIRE INSTALLATION... DÉTAILS GIUSY EVO 2.0.

RÉSERVOIR À PELLET .… 16

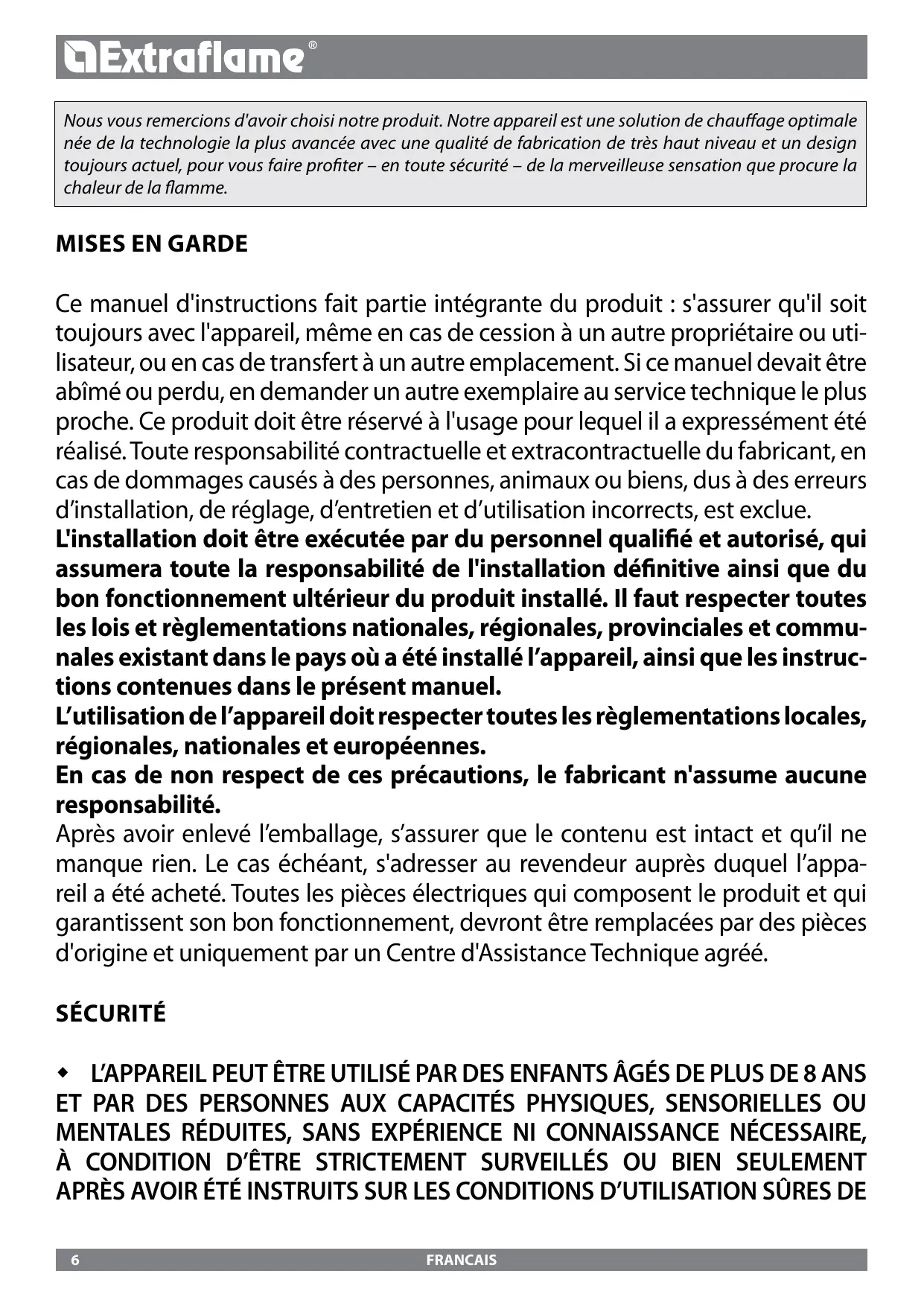

QExtraflame Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter — en toute sécurité — de la merveilleuse sensation que procure la chaleur de la flamme.

Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à un autre propriétaire ou uti- lisateur, ou en cas de transfert à un autre emplacement. Si ce manuel devait être abîmé ou perdu, en demander un autre exemplaire au service technique le plus proche. Ce produit doit être réservé à l'usage pour lequel il à expressément été réalisé. Toute responsabilité contractuelle et extracontractuelle du fabricant, en cas de dommages causés à des personnes, animaux ou biens, dus à des erreurs d'installation, de réglage, d'entretien et d'utilisation incorrects, est exclue. L'installation doit être exécutée par du personnel qualifié et autorisé, qui assumera toute la responsabilité de l'installation définitive ainsi que du bon fonctionnement ultérieur du produit installé. Il faut respecter toutes les lois et règlementations nationales, régionales, provinciales et commu- nales existant dans le pays où a été installé l'appareil, ainsi que les instruc- tions contenues dans le présent manuel. L'utilisation de l'appareil doit respecter toutes les règlementations locales, régionales, nationales et européennes. En cas de non respect de ces précautions, le fabricant n'assume aucune responsabilité. Après avoir enlevé l'emballage, s'assurer que le contenu est intact et qu'il ne manque rien. Le cas échéant, s'adresser au revendeur auprès duquel l'appa- reil a été acheté. Toutes les pièces électriques qui composent le produit et qui garantissent son bon fonctionnement, devront être remplacées par des pièces d'origine et uniquement par un Centre d'Assistance Technique agréé. SÉCURITÉ + _ L'APPAREIL PEUT ÊTRE UTILISÉ PAR DES ENFANTS ÂGÉS DE PLUS DE 8 ANS ET PAR DES PERSONNES AUX CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, SANS EXPÉRIENCE NI CONNAISSANCE NÉCESSAIRE, À CONDITION D'ÊTRE STRICTEMENT SURVEILLÉS OU BIEN SEULEMENT APRÈS AVOIR ÉTÉ INSTRUITS SUR LES CONDITIONS D'UTILISATION SÛRES DE

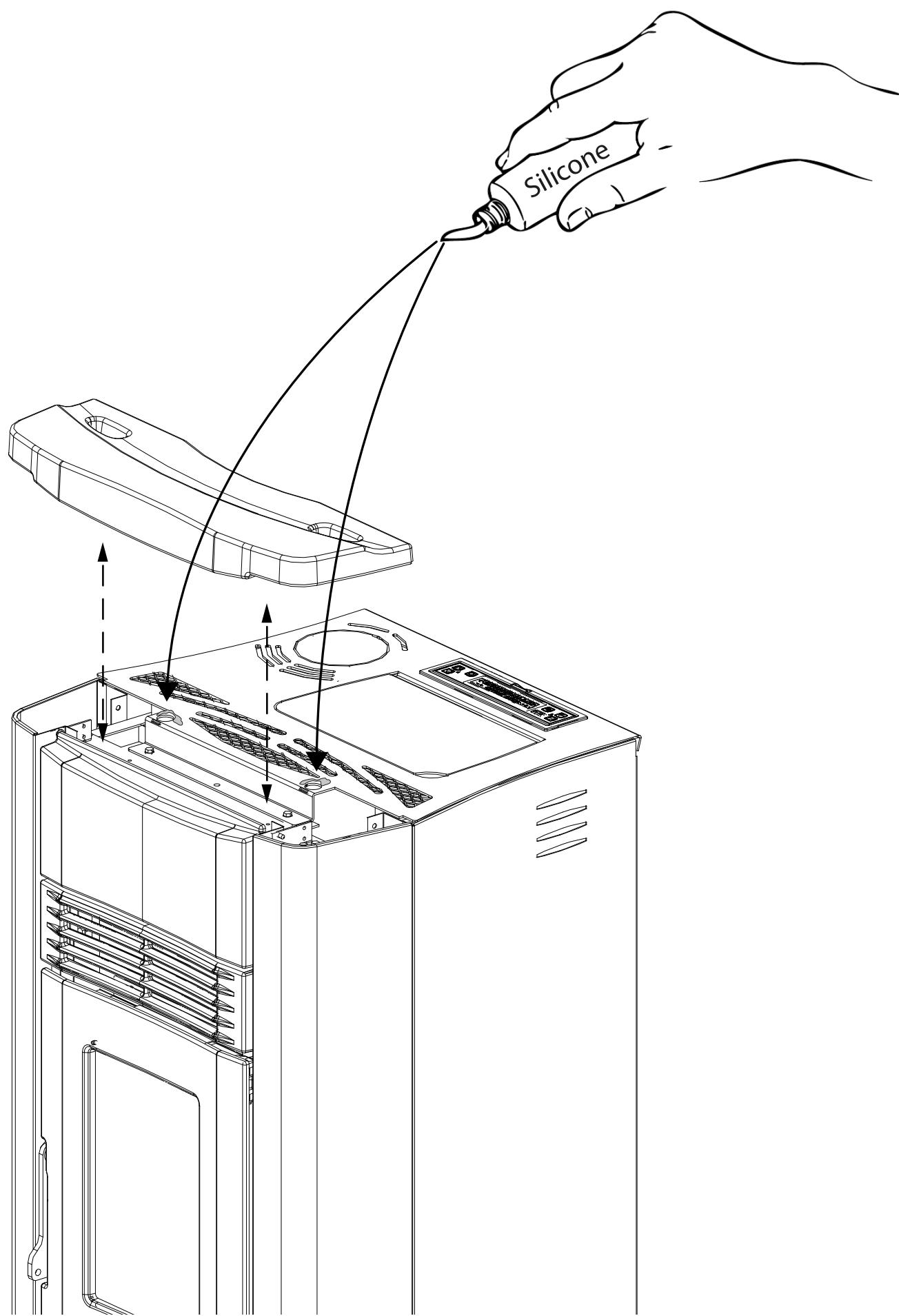

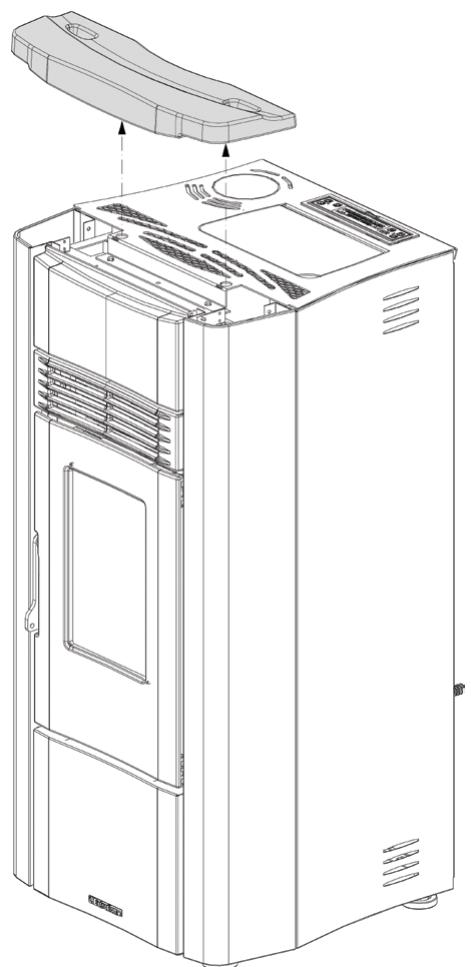

+ AU COURS DU REMPLISSAGE, VEILLER À CE QUE LE SAC DE PELLETS N'ENTRE PAS EN CONTACT AVEC L'APPAREIL. + LES FAÏENCES SONT DES PRODUITS ARTISANAUX ET ENTANT QUETELS, ELLES PEUVENT PRÉSENTER DES MICRO-GRUMEAUX, DES CRAQUELURES ET DES IMPERFECTIONS CHROMATIQUES. CES CARACTÉRISTIQUES EN DÉMONTRENT LA VALEUR. ÉTANT DONNÉ LEUR COEFFICIENT DE DILATATION DIFFÉRENT, L'ÉMAIL ET LA FAÏENCE PRODUISENT DES MICRO- FISSURES (CRAQUELURES) QUI TÉMOIGNENT DE LEUR AUTHENTICITÉ. POUR NETTOYER LES FAÏENCES, NOUS CONSEILLONS D'UTILISER UN CHIFFON DOUX ET SEC. SI UN DÉTERGENT OU DU LIQUIDE EST UTILISÉ, CE DERNIER POURRAIT PÉNÉTRER À L'INTÉRIEUR DES FISSURES ET LES METTRE EN ÉVIDENCE. + ÉTANT DONNÉ QUE L'APPAREIL PEUT S'ALLUMER DE MANIÈRE AUTONOME VIA CHROMOTHÉRAPIE OU À DISTANCE GRÂCE AUX APPLICATIONS DÉDIÉES, IL EST STRICTEMENT INTERDIT DE LAISSER DES OBJETS À L'INTÉRIEUR DES DISTANCES DE SÉCURITÉ INDIQUÉES SUR L'ÉTIQUETTE DES CARACTÉRISTIQUES TECHNIQUES. + LES PARTIES INTÉRIEURES DE LA CHAMBRE DE COMBUSTION PEUVENT ÊTRE SUJETTES À L'USURE ESTHÉTIQUE, MAIS CELA N'AFFECTE PAS LEUR FONCTIONNALITÉ. ENTRETIEN ORDINAIRE Selon le décret du 22 janvier 2008 n°37 art.2, l'expression « entretien ordi- naire » définit les interventions ayant pour but de contenir la dégradation normale d'usage, et d'affronter les événements accidentels qui comportent la nécessité de premières interventions, qui ne modifient cependant pas la structure de l'installation sur laquelle on intervient, ou sa destination d'usage selon les prescriptions prévues par la règlementation technique en vigueur et le manuel d'utilisation et d'entretien du fabricant.

QExtraflame INSTALLATION

Les branchements évacuation des fumées et hydraulique doivent être effectués par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales. L'installateur doit remettre au propriétaire ou à la personne qui le représente, conformément à la loi en vigueur, la déclaration de conformité de l'installation, accompagnée de : 1) livret d'utilisation et de maintenance de l'appareil et des composants de l'installation (comme par exemple canaux de fumée, cheminée, etc.) ;

2) de la copie photostatique ou photographique de la plaquette de la cheminée ;

3) du livret d'installation (le cas échéant).

L'installateur doit se faire donner un reçu de la documentation remise, et la conserver avec une copie de la documentation technique concernant l'installation effectuée. S'il s'agit d'une installation dans une copropriété immobilière, il est nécessaire de demander au préalable l'avis de l'administrateur. Le cas échéant, effectuer une vérification des émissions des gaz d'échappement après l'installation. L'éventuelle préparation du point de prélèvement devra être réalisée de manière étanche. COMPATIBILITÉ L'installation est interdite à l'intérieur des locaux où il existe un risque d'incendie. De plus, l'installation est interdite à l'intérieur de locaux à usage d'habitation, dans les cas suivants : 1. en cas de présence d'appareils à combustible liquide avec un fonctionnement continu ou discontinu qui prélèvent l'air comburant dans le local où ils sont installés. 2. en cas de présence d'appareils à gaz de type B destiné au chauffage des pièces, avec ou sans production d'eau chaude sanitaire et dans les locaux qui leurs sont adjacents et communicants. 3._ lorsque, la dépression mesurée sur place entre l'environnement extérieur et intérieur est supérieure à 4 Pa. NB. : Les appareils étanches peuvent être installés même dans les cas indiqués aux points 1, 2,3 du présent paragraphe. INSTALLATIONS DANS LES SALLES DE BAIN, CHAMBRES À COUCHER ET STUDIOS Dans les salles de bain, les chambres à coucher et les studios, seule l'installation étanche est permise, ou bien l'installation d'appareil à foyer fermé, avec prélèvement canalisé de l'air comburant par l'extérieur. LS A

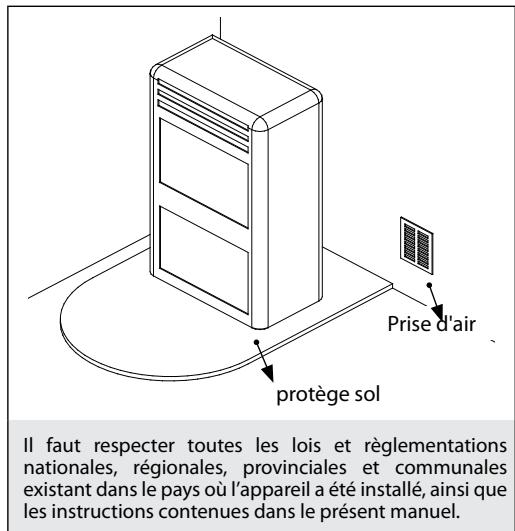

Les points d'appui et/ou de soutien doivent avoir une capacité porteuse en mesure de supporter le poids total de l'appareil, des accessoires et des revêtements de celui-ci. Si le sol est constitué d'un matériau combustible, il est recommandé d'utiliser une protection en matériau incombustible qui protège également la partie avant d'une chute éventuelle de résidus brûlés durant les opérations ordinaires de nettoyage. Pour un bon fonctionnement, le générateur doit être mis à niveau. Nous suggérons de réaliser les parois latérales, postérieures et le plan d'appui en matériau non combustible. DISTANCES MINIMALES (POËLES À PELLET) L'installation à proximité de matériaux combustibles ou sensibles à la chaleur n'est admise qu'à condition de respecter les distances de sécurité indiquées sur l'étiquette fournie au début : du manuel (page 2). Pour les matériaux non inflammables il faut maintenir une distance sur les protège sol côtés et au dos d'au moins 100 mm (à l'exception des inserts). L'installation à fleur du mur n'est admise que pour les appareils équipés d'écarteurs postérieurs et pour la partie arrière. Prise U'air Il faut respecter toutes les lois et règlementations nationales, régionales, provinciales et communales existant dans le pays où l'appareil a été installé, ainsi que CONSIGNES POUR L'ENTRETIEN les instructions contenues dans le présent manuel. Pour l'entretien extraordinaire de l'appareil il pourrait être nécessaire d'éloigner ce dernier des murs adjacents. Cette opération doit être effectuée par un technicien apte à débrancher les conduits d'évacuation des produits de la combustion et à les rebrancher. Pour les générateurs branchés à l'installation hydraulique, il faut prévoir une connexion entre l'installation et l'appareil de manière à pouvoir déplacer le générateur d'au moins 1 mètre des murs adjacents, pendant l'entretien extraordinaire, effectué par un technicien agrée. INSTALLATION INSERTS Dans le cas d'installation d'inserts, l'accès aux parties internes de l'appareil doit être interdit, et durant l'extraction il ne doit pas être possible d'accéder aux parties sous tension. D'éventuels câblages comme par exemple un câble d'alimentation ou des sondes ambiantes doivent être placés de façon à ne pas être endommagés durant le mouvement de l'insert et à ne pas entrer en contact avec des parties chaudes. Pour l'installation à l'intérieur d’un vide technique réalisé en matériau combustible, nous recommandons d'adopter toutes les mesures de sécurité imposées par les normes d'installation. VENTILATION ET AÉRATION DES LOCAUX D'INSTALLATION La ventilation en cas de générateur non hermétique et/ou d'installation non hermétique doit être réalisée en respectant l'espace minimal indiqué ci- dessous (en tenant compte de la plus grande valeur parmi celles proposées) : le pourcentage de la section la valeur minimale nette les catégories d'appareils la norme de référence | nette d'ouverture par rapport à la section d'ouverture du conduit de de sortie des fumées de l'appareil ventilation Poêles à pellet UNI EN 14785 - 80 cm? Chaudières UNI EN 303-5 50% 100 em? Dans toute condition, y compris en présence de hottes aspirantes et/ou d'installations de ventilation forcée contrôlée, la différence de pression entre les locaux d'installation du générateur et l'extérieur doit être une valeur toujours égale ou inférieure à 4 Pa. FRANCAIS

QExtraflame En présence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation. Les prises d'air doivent répondre aux exigences suivantes : être protégées par des grilles, grillages métalliques, etc, sans en réduire la section utile nette ; + être réalisées de façon à rendre possibles les opérations de maintenance ; + être placées de façon à ne pas pouvoir être bouchées ; L'afflux de l'air propre et non contaminé peut être obtenu aussi d’une pièce adjacente à celle de l'installation (aération et ventilation indirecte), à condition que le flux puisse se faire librement à travers des ouvertures permanentes en communication avec l'extérieur. La pièce adjacente ne peut pas être utilisée comme garage, stock de matériau combustible ou autres activités comportant un danger d'incendie, salle de bains, chambre à coucher ou pièce commune de l'immeuble.

ÉVACUATION DES FUMÉES

Le générateur de chaleur travaille en dépression et il est muni d'un ventilateur à la sortie pour l'extraction des fumées. Le système d'évacuation doit être unique pour le générateur, des évacuations dans le conduit de la cheminée partagée avec d'autres dispositifs ne sont pas admises. Les composants du système d'évacuation des fumées doivent être choisis par rapport à la typologie de l'appareil à installer conformément à : +. UNI/TS 11278 dans le cas de cheminées métalliques, avec une attention particulière à ce qui est indiqué dans la désignation ; +. UNIEN 13063-1 et UNI EN 13063-2, UNI EN 1457, UNI EN 1806 : en cas de cheminées non métalliques. + La longueur de la partie horizontale doit être minime et de toute façon ne pas dépasser 3 mètres, avec une inclinaison minimale de 3% vers le haut + Le nombre de changements de direction, y compris dû à l'utilisation d'un élément en "T”, doit se limiter à 4. + Il faut prévoir un raccord en "T" avec un bouchon de récolte des condensats à la base de la partie verticale. + Sil'évacuation ne s'insère pas dans un conduit de cheminée, une partie verticale avec un terminal anti-vent est demandée (UNI 10683) +__ Le conduit vertical peut être à l'intérieur ou à l'extérieur de l'édifice. Si le canal à fumée s'insère dans un conduit de cheminée existant déjà, celui-ci doit être certifié pour combustibles solides + Sile canal à fumée est à l'extérieur de l'édifice, il doit toujours être isolé. Les canaux à fumée doivent être prévus avec au moins une prise étanche pour d'éventuels échantillonnages de fumées. Toutes les parties du conduit des fumées doivent pouvoir être inspectées. Des ouvertures d'inspection doivent être prévues pour le nettoyage. Si la température des fumées du générateur est inférieure à 160°C+ température ambiante à cause du haut rendement (consulter données techniques), le générateur devra absolument être résistant à l'humidité. + Un système d'évacuation des fumées ne respectant pas les points précédents ou, en général, n'étant pas conforme aux normes, peut provoquer l'apparition de phénomènes de condensation à l'intérieur.

Les pots de cheminée doivent répondre aux exigences suivantes : + avoir une section utile de sortie non inférieure au double de celle de la cheminée/système tubé sur lequel il est inséré ; + être conformés de façon à empêcher la pénétration dans la cheminée/système tubé de la pluie et de la neige ; + être construits de façon à garantir l'évacuation des produits de la combustion, même en cas de vents provenant de n'importe quelle direction et avec n'importe quelle inclinaison ;

UNIQUEMENT POUR L'ALLEMAGNE

Le produit peut être raccordé à un conduit de fumée à usage partagé (c'est-à-dire à raccordement multiple) à condition que les exigences des normes régionales et nationales, parmi lesquelles la DIN EN 13384-2, DIN V 18160-1, DIN 18896 et la MFeuV-2007 (Muster- Feuerungsverordnung), soient obligatoirement respectées, et que le ramoneur du district ait contrôlé et approuvé les conditions d'installation. Les indications suivantes doivent être respectées par l'utilisateur final : + Le dispositif peut uniquement être actionné avec les portes fermées. + Les portes et tous les dispositifs de réglage du dispositif doivent rester fermés quand le dispositif n'est pas en marche (sauf en cas d'opérations de nettoyage et de maintenance).

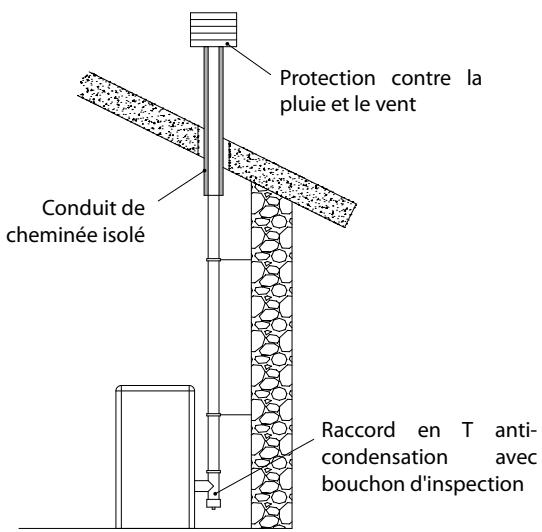

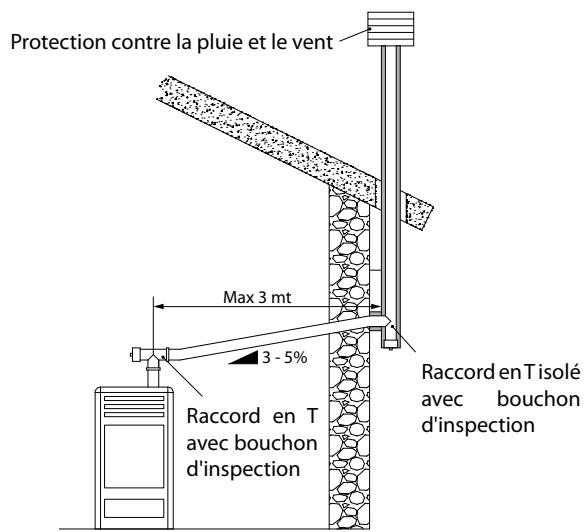

EXEMPLES DE RACCORDEMENT CORRECT À LA CHEMINÉE =] Protection contre la pluie ete vent — DS Protection contre la pluie et le vent Conduit de ” cheminée isolé RaccordenTisolé avec bouchon d'inspection f : == | Raccord en T Raccord en T anti- . avec bouchon condensation avec n “ ‘ d'inspection bouchon d'inspection

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE

Le générateur est muni d'un câble d'alimentation électrique qui doit être branché à une prise de 230V 50H, avec, si possible, un interrupteur magnétothermique. La prise de courant doit être facilement accessible. L'installation électrique doit être conformes aux normes ; vérifier en particulier l'efficacité du circuit de mise à la terre. Une mise à la terre non adéquate de l'installation peut provoquer un dysfonctionnement dont le fabricant ne se retient pas responsable. Des variations d'alimentation supérieures à 10% peuvent provoquer des anomalies de fonctionnement du produit. 10 FRANCAIS

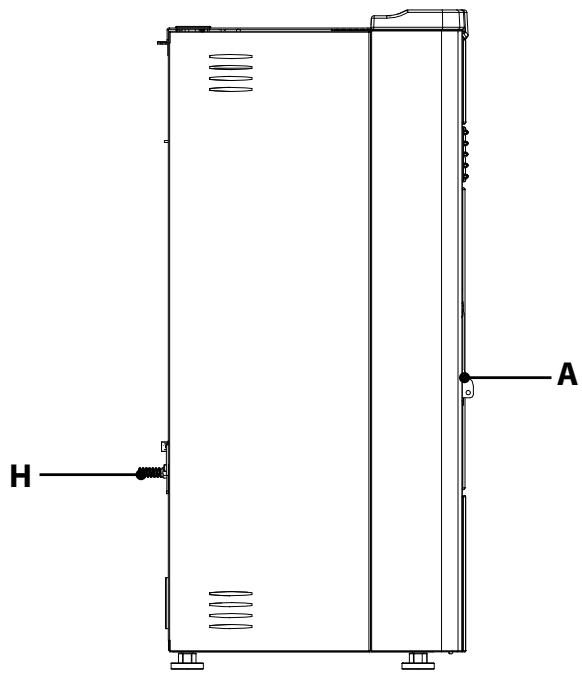

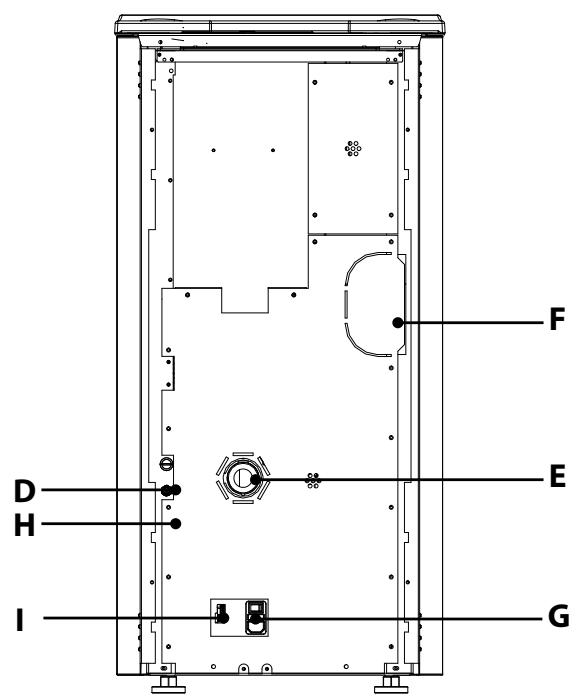

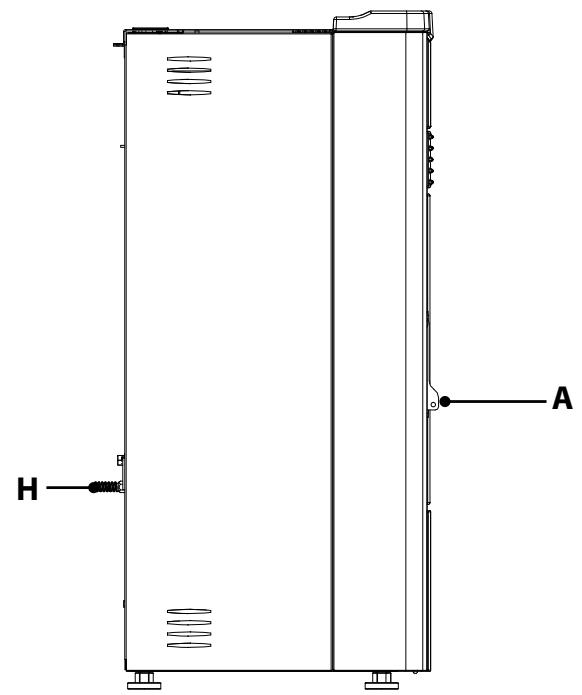

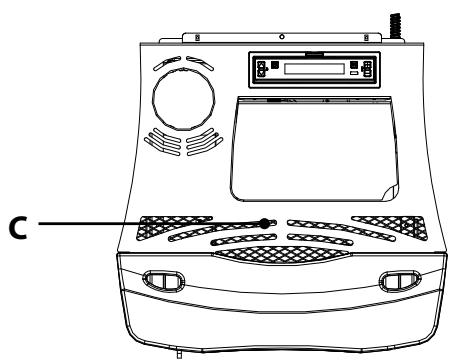

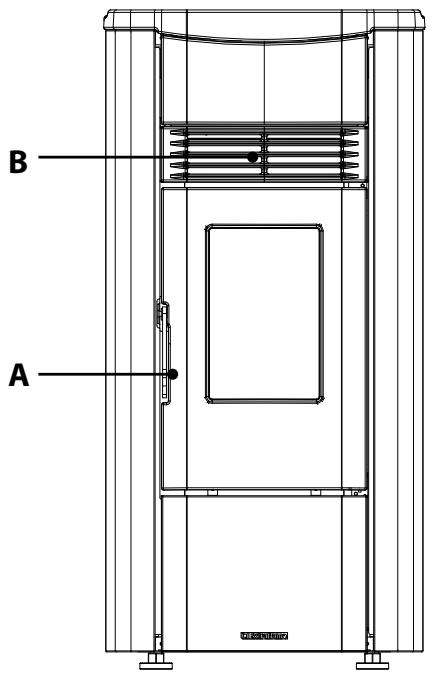

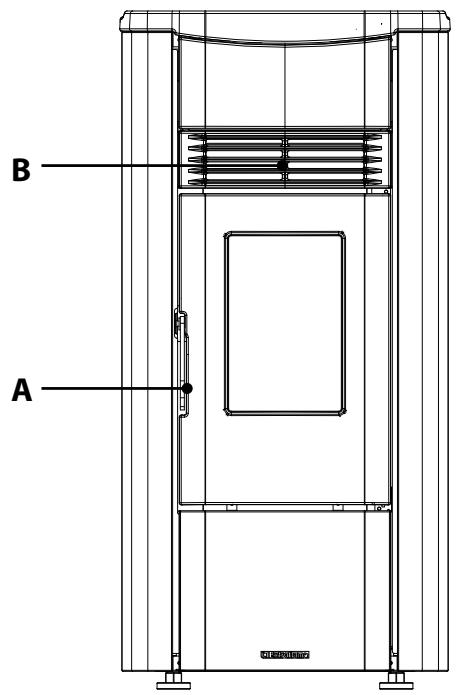

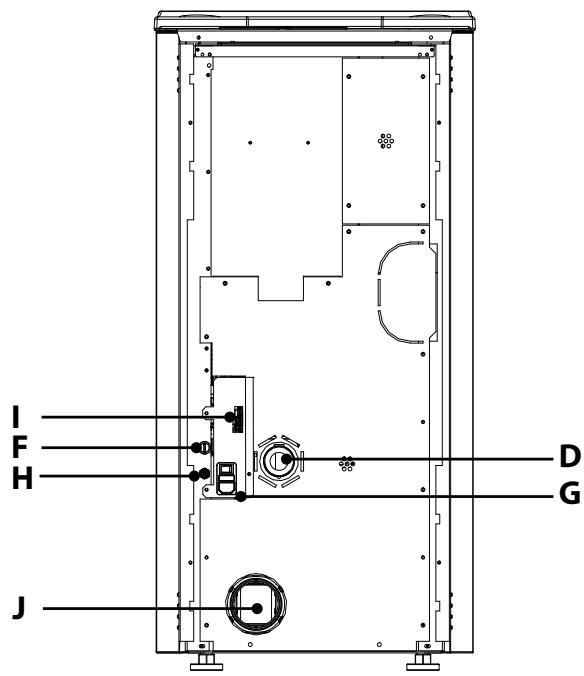

1 3 B G [l. nr d ; . On/off Accès chambre de combustion et Réarmement thermostat à bulbe Fusible tiroir à cendres Alimentation 230V Réservoir à pellet Entrée de l'air comburant Capteur ambiant Sortie air ambiant Sortie de fumées arrière Entrée thermostat supplémentaire

Accès chambre de combustion et data . À iioira cendres D Entrée de l'air comburant H Capteurambiant Entrée thermostat E Sortie de fumées arrière À c supplémentaire B Réservoir à pellet 1 à 3 Entrée thermostat F Réarmement thermostat à bulbe supplémentaire canalisation On/Off C Sortie air ambiant G Fusible J Sortie canalisation Alimentation 230V

Le modèle est doté d'une sortie pour la canalisation. Le tube destiné à la canalisation de l'air chaud doit avoir un diamètre inteme de 80 mm, être calorifugé ou du moins protégé contre la dispersion thermique.

CARACTÉRISTIQUES DE LA CANALISATION

+ Sortie arrière + Possibilité de thermostater la canalisation + Diamètre sortie canalisation : 80 mm + Possibilité de 2 réglages : COMFORT, AUTO. + Longueur maximale de canalisation conseillée 8m L'INSTALLATION DU TUBE DE CANALISATION DE L'AIR CHAUD DOIT ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET/

OU PAR L'ASSISTANCE TECHNIQUE DU CONSTRUCTEUR

THERMOSTAT SUPPLÉMENTAIRE POUR COMMANDE MOTEUR CANALISATION Sur les modèles avec moteur pour canalisation, il est possible de thermostater le moteur. Le raccordement d'un thermostat externe permettra de séparer le moteur pour la canalisation indépendamment du fonctionnement du poêle. Il suffit alors de configurer la température souhaitée sur le thermostat ; le thermostat commandera le fonctionnement du deuxième moteur : + quand la température est satisfaite (contact fermé), le moteur pour la canalisation suit l'évolution du poêle. + quand la température est satisfaite (contact ouvert), le moteur se met au minimum. La borne destinée au thermostat de la canalisation est celle qui est munie d'un pontage de série. Voir dessin d'exemple.

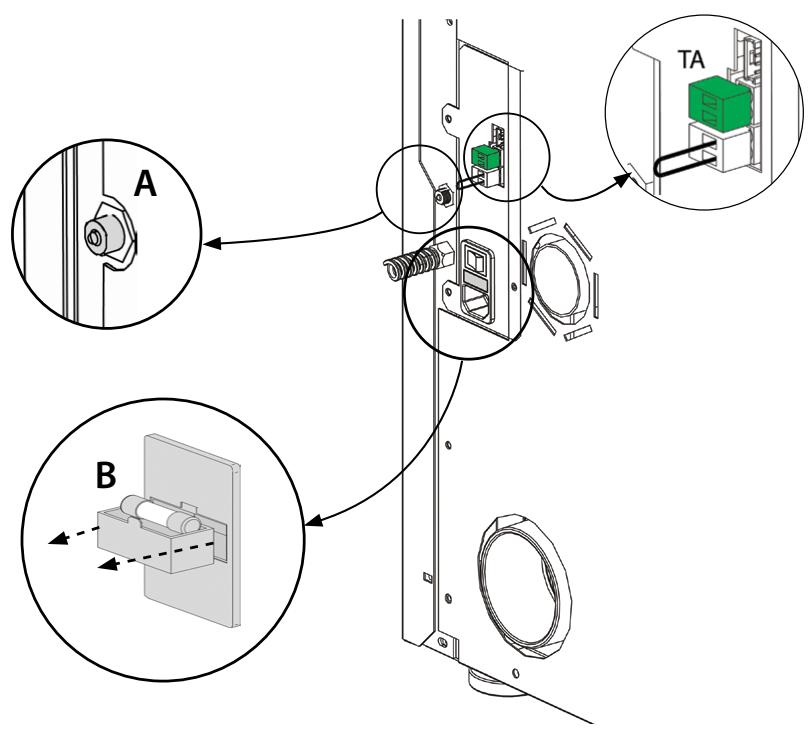

RÉARMEMENT DU THERMOSTAT

À BULBE La figure indique la position du thermostat de sécurité (A) du réservoir. Il est vivement conseillé de contacter le technicien agréé en cas de déclenchement de l'un des réarmements, pour en vérifier la cause. FUSIBLE En cas de défaut d'alimentation du poêle, il est recommandé de faire vérifier l'état du fusible par un technicien habilité (B).

QExtrafla FONCTIONNEMENT DE LA CANALISATION AVEC THERMOSTAT OU SONDE (OPTION) Le poële est équipé d'un moteur indépendant pour la canalisation. La connexion d’un thermostat externe ou d'une sonde de température {NT 10K) à l'entrée placée dans la partie arrière du poêle, permettra de contrôler le moteur pour la canalisation, indépendamment du fonctionnement du poêle. Il suffit de brancher le thermostat /sonde ambiante et de configurer la température souhaitée. Pour plus de détails sur la configuration de la canalisation voir chapitre : « MENU - CANALISATION» AVEC THERMOSTAT AMBIANT (EN OPTION) Retirer le shunt et brancher le thermostat ambiant présent dans le local dans lequel la température doit être réglée par thermostat, à travers la canalisation 1. 2modi s de gestion : FONCTIONNEMENT DE LA CANALISATION AVEC THERMOSTAT AMBIANT (EN OPTION) Quand le seuil spécifique d'activation est atteint et dépassé, quand la température n'est pas encore atteinte (CONTACT FERME), le moteur de la canalisation suivra l'évolution du poêle. Quand la température définie sur le thermostat (CONTACT OUVERT) est atteinte, le moteur de la canalisation se mettra sur au minimum pour ensuite suivre de nouveau l'évolution du poêle quand il y aura une nouvelle demande. SET réglé sur AUTO (Le réglage de la température n'est pas visible) Quand le seuil spécifique d'activation est atteint et dépassé, avec la température à atteindre (CONTACT FERME), le moteur de la canalisation suivra l'évolution du poêle mais à une vitesse plus faible qu'en SET AUTO, pour un plus grand confort acoustique SET réglé sur COMFORT et ambiant. (Le réglage de la température n'est pas visible) Quand la température définie sur le thermostat (CONTACT OUVERT) est atteinte, le moteur de la canalisation se mettra sur au minimum pour ensuite suivre de nouveau l'évolution du poêle mais à une vitesse plus faible quand il y aura une nouvelle demande. AVEC SONDE (NTC 10K) Retirer le shunt et brancher la sonde NTC présente dans le local dans lequel la température doit être régulée par thermostat, à travers la canalisation. 2mod: s de gestion : FONCTIONNEMENT DE LA CANALISATION AVEC SONDE NTC 10KQ (EN OPTION) Quand le seuil spécifique d'activation est atteint et dépassé, avec la température à atteindre, le moteur de la canalisation suivra l'évolution du poêle. Quand la température définie dans le set TEMPÉRATURE est atteinte, le moteur de la canalisation se mettra au minimum, pour ensuite suivre de nouveau l'évolution du poêle quand il y aura de nouveau une demande. SET réglé sur AUTO Régler la température souhaitée (de 7 à 37 °C) Quand le seuil spécifique d'activation est atteint et dépassé, avec la température à atteindre, le moteur de la canalisation suivra l'évolution du poêle mais à une vitesse SET réglé sur COMFORT plus faible qu'en SET AUTO, pour un plus grand confort acoustique et ambiant. Régler la température souhaitée (de 7 à 37 °C) Quand la température définie dans le set TEMPÉRATURE est atteinte, le moteur de la canalisation se mettra au minimum, pour ensuite suivre de nouveau l'évolution du poêle mais à une vitesse plus réduite quand il y aura de nouveau une demande. 14 FRANCAIS

Pour un fonctionnement correct du produit, il est recommandé de le positionner à l'aide d'un niveau, de manière à ce qu'il soit parfaitement horizontal.

NOTES POUR LE FONCTIONNEMENT CORRECT

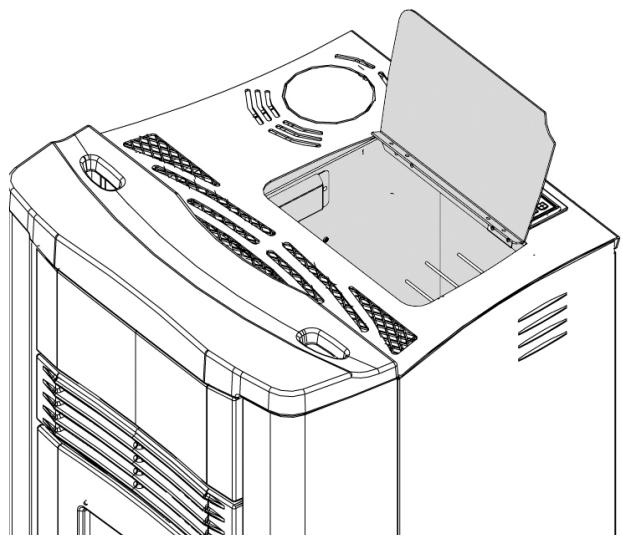

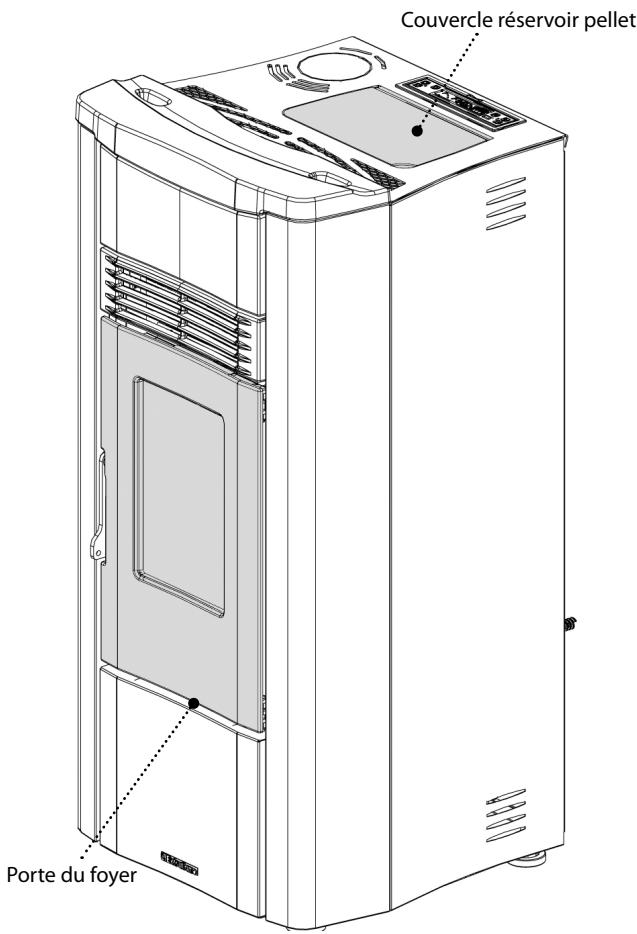

Couvercle réservoir pellet Pour un fonctionnement correct du poêle à pellet, il est nécessaire de respecter les indications suivantes : Durant le fonctionnement du poêle, mais aussi pendant son utilisation, toutes les portes (réservoir pellet, porte, tiroir à cendre), doivent rester fermés. Elles ne peuvent être ouvertes que le temps nécessaire au chargement du combustible et à la maintenance. Le non-respect de l'une des observations décrites ci-dessus au cours du fonctionnement, entraînera la visualisation sur l'afficheur : «FERMER RESERVOIR-PORTE » Cette signalisation indique que 60 secondes sont à disposition pour fermer la porte et le couvercle du réservoir. Au bout de 60 secondes, le poêle se mettra, au moment de l'allumage, en défaut « AL DEPR » tandis que durant le fonctionnement normal le poêle se mettra en « ATTENTE REFROIDISSEMENT » pour ensuite redémarrer automatiquement quand les conditions seront présentes (poêle

Les pellets sont fabriqués en soumettant à une pression très élevée la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois. Ce type de combustible est absolument écologique puisqu'il n'utilise aucune colle pour le compacter. En effet, la compacité des pellets dans le temps est garantie par une substance naturelle qui se trouve dans le bois : la lignine. En plus d'être un combustible écologique, puisqu'il exploite au maximum les résidus du bois, le pellet présente aussi des avantages techniques. Alors que le bois possède un pouvoir calorifique de 4,4 kW/kg (avec 15% d'humidité, donc après 18 mois environ de séchage), celui du pellet est de 5 kW/kg. La densité du pellet est de 650 kg/m' et le contenu en eau représente 8% de son poids. C'est pourquoi il n'est pas nécessaire de sécher le pellet pour obtenir un rendement calorique suffisant. Le granulé de bois utilisé devra être certifié de classe A1 selon la norme ISO 17225-2 (ENplus-A1, DIN Plus ou NF 444 de catégorie «NF Granulés Biocombustible Bois Qualité Haute Performance»). UNI EN 303-5 avec les caractéristiques suivantes : teneur en eau < 12%, teneur en cendres < 0,5% et pouvoir calorifique inférieur >17 MJ/kg (en cas de poêles). Pour ses produits, le fabricant conseille toujours d'utiliser un granulé de 6 mm de diamètre.

Pour garantir une combustion sans problèmes il faut que le granulé soit conservé dans un lieu non humide. Ouvrir le couvercle du réservoir et charger le granulé à l'aide d'une écope. L'UTILISATION DE PELLETS DE MAUVAISE QUALITÉ OU DE TOUT AUTRE MATÉRIEL ENDOMMAGE LES FONCTIONS PAS DE VOTRE POËÊLE ET PEUT ENTRAÎNER LA PERTE DE VALIDITÉ DE LA GARANTIE ET DÉGAGER LE FABRICANT DE TOUTE RESPONSABILITÉ.

Durant le fonctionnement du poêle, le couvercle du réservoir à pellet doit rester fermé. NOUS RECOMMANDONS DE NE PAS POSER DIRECTEMENT LE SAC SUR LE POÊLE POUR REMPLIR LE RÉSERVOIR ! REMPLIR TOUJOURS LE RÉSERVOIR AVEC UNE PELLE. IL NE FAUT PAS FROTTER NI POSER DES POIDS SUR LE JOINT DU DS RÉSERVOIR. IL FAUT TOUJOURS MAINTENIR LA SURFACE D'APPUI DU JOINT DU COUVERCLE DU RÉSERVOIR BIEN PROPRE. VÉRIFIER RÉGULIÈREMENT L'ÉTAT DU JOINT. EN CAS DE DÉTÉRIORATION, CONTACTER LE TECHNICIEN AGRÉÉ LE PLUS PROCHE. 16 FRANCAIS

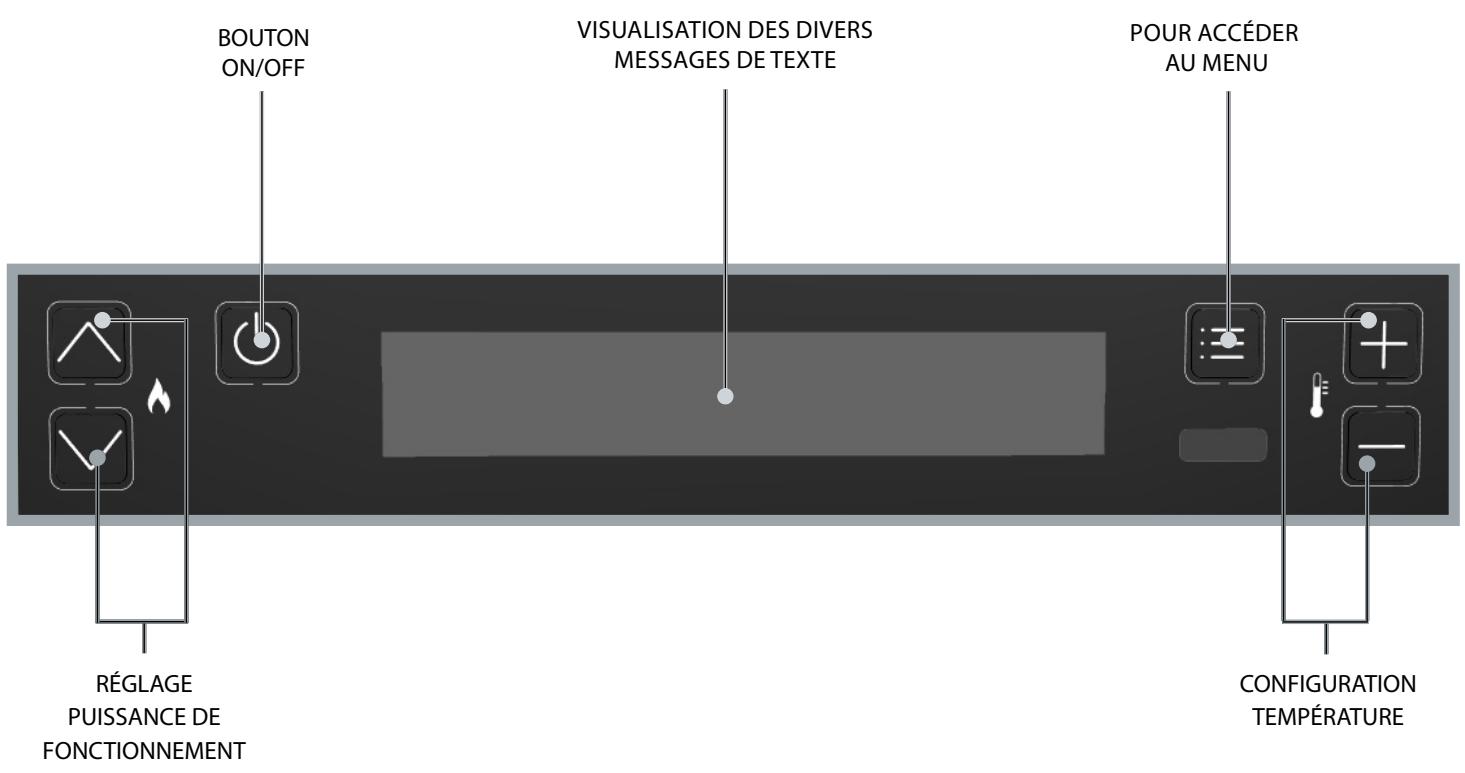

Indique la présence d'une alarme. Indique l'état de la programmation hebdomadaire Éteinte : indique l'absence d'alarmes Éteinte : désactivée. Allumée : indique la présence d'une alarme Allumée : activée. BT |Nonutilisée WI-FI | Non utilisée Indique le contact du thermostat externe supplémentaire Contact fermé : le contact du thermostat supplémentaire externe est fermé. Contact ouvert : le contact du thermostat supplémentaire externe est ouvert. Icône fonction STAND-BY STBY | Éteinte : désactivée. Allumée : activée. o7o- {icône visible uniquement si le SET THERMOSTAT est défini sur «LOW-TA ») Indique la puissance du poêle. Flamme allumée : puissance stable. CN À Flamme clignotante, la puissance est en train d'augmenter | L, _2 | Non utilisée. ou de diminuer. es] Les tirets indiquent la puissance réelle de la machine. Indique le fonctionnement du ventilateur tangentiel. Indique la fonction EXTINCTION RETARDEE ® | Éteinte = ventilation inactive. @°® | Allumée = ventilation active. Allumée = extinction retardée active Clignotante = ventilation active en mode COMFORT Éteinte = extinction retardée désactivée

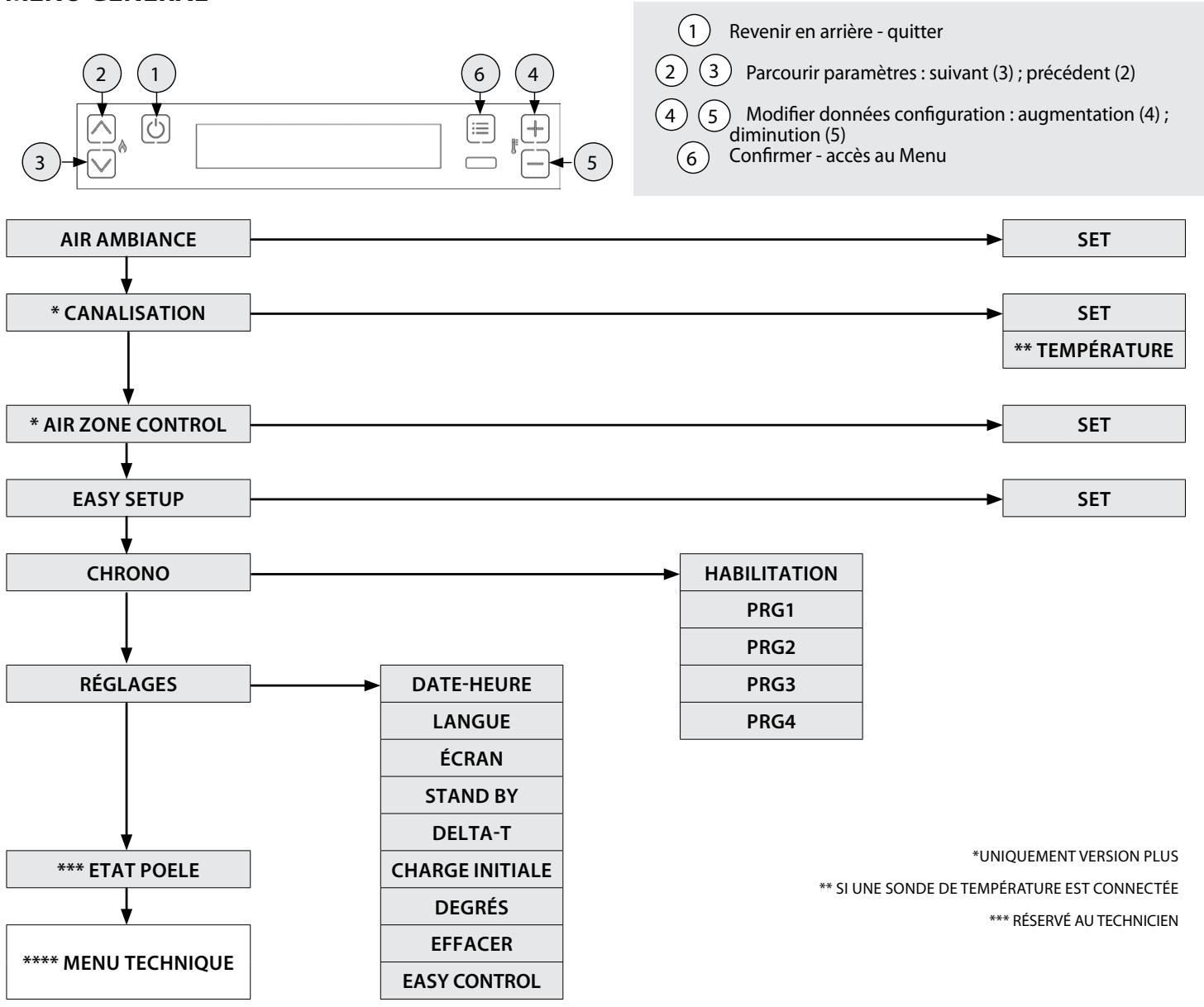

()_ Reveniren arrière- quitter @) @) Parcourir paramètres : suivant (3); précédent (2) @ O Modifier données configuration : augmentation (4) ;

iminution (5) Confirmer - accès au Menu

Conseils à suivre durant les premières mises en marche du produit: Au cours des premières heures de fonctionnement, des fumées et des odeurs peuvent être émises ; elles sont dues au processus normal de « rodage thermique ». Au cours de ce processus, d'une durée variable en fonction du produit, il est recommandé de : + Bien aérer la pièce + Enlever, si présentes, les parties en faïence ou en pierre de la partie supérieure du produit + Activer le produit à la puissance et température maximales + Éviter de rester longtemps dans la pièce + Ne pas toucher les Surfaces du produit Notes : Le processus se termine au bout de quelques cycles de chauffage/ rafraîchissement. Pour la combustion, ne pas utiliser des éléments ou des substances différentes de celles indiquées dans le manuel. VÉRIFIER QUE LE FOND DU BRASIER SOIT SANS RÉSIDUS NI INCRUSTATIONS. LES TROUS PRÉSENTS SUR LE FOND DOIVENT ÊTRE COMPLÈTEMENT LIBRES, POUR GARANTIR UNE COMBUSTION IL EST POSSIBLE D'UTILISER LA FONCTION « EASY SETUP » POUR ADAPTER LA COMBUSTION EN FONCTION DES EXIGENCES

CORRECTE. DÉCRITES. Avant de procéder à l'allumage du produit, il faut effectuer les contrôles suivants : + S'il est prévu de brancher le produit à un circuit hydraulique, ce dernier doit être complet et en état de marche, et respecter les indications figurant dans le manuel du produit et les normes en vigueur en la matière. + _ Le réservoir à pellet doit être complètement rempli + La chambre de combustion et le brasier doivent être propres + Vérifier la fermeture hermétique de la porte du foyer, du tiroir à cendres et du réservoir à pellet (si présent en version hermétique) ; ces derniers doivent être fermés et sans aucun corps étranger au niveau des éléments et des joints d'étanchéité. + Vérifier que le cordon d'alimentation est correctement branché + _L'interrupteur bipolaire (si présent) doit être mis sur « 1 ».

Une fois le cordon d'alimentation branché à l'arrière du générateur, mettre l'interrupteur (s'il est présent) sur (I). L'interrupteur sert à alimenter la carte du générateur. Si l'interrupteur est sur OFF, le générateur reste éteint et une première page avec le message OFF s'affiche sur le panneau. DATE-HEURE Ce menu permet de régler l'heure et la date.

PROCÉDURE DE COMMANDE

+ Appuyer sur la touche 6. + Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. + Confirmer DATE-HEURE en appuyant sur la touche 6 et utiliser les touches 4 et 5 pour l'attribution du jour. + Continuer en appuyant sur la touche 6. + Pourle réglage du jour, de l'heure, des minutes, de la date, du mois, de l'année, utiliser la touche 4 ou 5 pour régler et la touche 6 pour avancer. + Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial. LANGUE Ce menu permet de sélectionner la langue préférée. Les langues disponibles sont : Italien - Anglais - Allemand - Français - Espagnol - Portugais - Danois - Estonien - Croate - Slovène - Néerlandais - Polonais - Tchèque.

PROCÉDURE DE COMMANDE

+ Appuyer sur la touche 6. + Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. + Appuyer sur la touche 3 jusqu'à LANGUE et confirmer à l'aide de la touche 6. + Sélectionner la langue à l'aide de la touche 4 ou 5. + Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial. DEGREES Ce menu permet de sélectionner l'unité de mesure de la température. La valeur prédéfinie est °C.

PROCÉDURE DE COMMANDE

+ Appuyer sur la touche 6. + Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. + Appuyer sur la touche 3 jusqu'à DEGREES et confirmer à l'aide de la touche 6.

Utiliser les touches 4 -5 pour sélectionner Celsius ou Fahrenheit. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial. SÉPARATEUR IL EST INTERDIT D'UTILISER L'APPAREIL SANS SÉPARATEUR ET/OU PLAQUE FOYÈRE (VOIR FIGURE CI-CONTRE). LEUR RETRAIT COMPROMET LA SÉCURITÉ DU PRODUIT ET ENTRAÎNE L'ANNULATION IMMÉDIATE DE LA PÉRIODE PAS DE GARANTIE. EN CAS D'USURE OÙ DE DÉTÉRIORATION, DEMANDER LE REMPLACEMENT DE LA PIÈCE AU SERVICE D'ASSISTANCE (REMPLACEMENT QUI N'EST PAS COUVERT PAR LA GARANTIE DU PRODUIT PUISQU'IL S'AGIT

ALLUMAGE Après la vérification des points susmentionnés, appuyer sur la touche 1 pendant trois secondes pour allumer le poêle. Pour la phase d'allumage, 15 minutes sont à disposition pour vérifier la présence de la flamme. Lorsque la température de contrôle est atteinte, le poêle interrompt la phase d'allumage et passe en DEMARRAGE. DEMARRAGE Durant la phase de démarrage, le poële se stabilise en augmentant progressivement la combustion, pour démarrer ensuite la ventilation, et passer en TRAVAIL TRAVAIL Durant la phase de travail, le poêle se met au Set Puissance défini par l'utilisateur, chauffant la pièce jusqu'à l'atteinte du Set Thermostat. Voir la rubrique suivante. SET THERMOSTAT Le Set thermostat ambiant peut être réglé à l'aide des boutons 4 et 5, sur LOW-TA - 7°C - 37°C - HOT. Si la valeur est comprise entre 07°C-37°C, le poële contrôle la température ambiante au moyen d'une sonde intégrée dans la machine. Après avoir atteint la température configurée, le poêle réduit automatiquement la puissance pour garantir un confort optimal et réduire la consommation de pellet : ce processus s'appelle « modulation ». LOW-TA / HOT Si le Set Thermostat est « LOW-TA» (set sous le seul des 7°), le contrôle de la température est confié au contact thermostat supplémentaire, et la sonde de température intégrée dans la machine est par conséquent ignorée. Si le contact est fermé (demande), alors le poêle fonctionne toujours à la puissance configurée. Si le contact est ouvert (satisfait), alors le poêle se met au minimum. Si la configuration est sur « HOT » (set supérieur à 37°C) le poêle fonctionne tout le temps et uniquement à la puissance configurée, ignorant donc le contact externe et la sonde de température. SET PUISSANCE Le Set Puissance a 5 niveaux de fonctionnement. La puissance est modifiable à l'aide des touches 2 ou 3. Puissance 1 = niveau minimal - Puissance 5 = niveau maximal. La modification est sauvegardée après avoir quitté avec la touche 1. SOUFFLAGE AUTO Durant la phase de travail et à intervalles réguliers, le poële effectue un nettoyage du brasier appelé « SOUFFLAGE AUTO ». L'activation de cette fonction est visible sur l'afficheur avec le message correspondant. Durant le « SOUFFLAGE AUTO » le chargement du pellet est ralenti et le moteur des fumées est accéléré. A la fin de la phase de nettoyage, le poêle se remet en mode travail avec des conditions de fonctionnement normales. ARRÊT Appuyer sur la touche 1 pendant trois secondes. Après avoir réalisé cette opération, l'appareil entre automatiquement en phase d'arrêt et bloque le chargement du pellet. Le moteur d'aspiration des fumées et le moteur de la ventilation de l'air chaud resteront allumés tant que la température du poële ne descend pas en-deçà du seuil de sécurité. RALLUMAGE Le rallumage du poële est possible uniquement si la température des fumées est inférieure à un seuil prédéfini et si un temps minimum de sécurité s'est écoulé. N'UTILISER AUCUN LIQUIDE INFLAMMABLE POUR L'ALLUMAGE ! PAS AU COURS DU REMPLISSAGE, NE PAS PLACER LE SAC DE PELLET CONTRE LE POÊLE BOUILLANT ! EN CAS DE PROBLÈMES D'ALLUMAGE RÉPÉTÉS, CONTACTER UN TECHNICIEN AUTORISÉ. 20 FRANCAIS

QExtraflame AIR AMBIANCE Ce menu permet de définir la vitesse du moteur de ventilation frontale. Modes : (COMFORT, AUTO). En sélectionnant le mode COMFORT, la vitesse de l'air ambiance est réduite par rapport au mode AUTO.

PROCÉDURE DE COMMANDE

+ Appuyer sur la touche 6. + Confirmer AIR AMBIANCE en appuyant sur la touche 6. + Utiliser les touches 4-5 pour sélectionner le mode souhaité. + Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial. CANALISATION (UNIQUEMENT GIUSY PLUS EVO 2.0) Ce menu permet de définir la vitesse du moteur de canalisation. Modes : (COMFORT, AUTO). En sélectionnant le mode COMFORT, l'air ambiance se met à vitesse réduite.

PROCÉDURE COMMANDES SET

+ Appuyer sur la touche 6. + Appuyer sur la touche 3 jusqu'à CANALISATION et confirmer avec la touche 6. + Utiliser les touches 4-5 pour sélectionner le mode souhaité. + Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial. En branchant une sonde externe NTC en entrée, il est possible de régler la TEMPÉRATURE.

PROCÉDURE COMMANDES TEMPÉRATURE

Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à CANALISATION et confirmer avec la touche 6. Appuyer sur la touche 3 jusqu'à TEMPÉRATURE et confirmer avec la touche 6. Utiliser les touches 4-5 pour sélectionner le mode souhaité. Appuyer sur la touche 6 pour confirmer et sur la touche 1 pour revenir aux menus précédents jusqu'à l'état initial. AIR ZONE CONTROL (UNIQUEMENT GIUSY PLUS EVO 2.0) Ce menu permet d'activer le mode AIR ZONE CONTROL. Modes : (ON, OFF) En sélectionnant ON, le poêle optimisera les réglages afin que la chaleur soit envoyée vers la canalisation, quand la température définie pour la pièce principale a été atteinte.

+ Appuyer sur la touche 6. + Appuyer sur la touche 3 jusqu'à AIR ZONE CONTROL et confirmer avec la touche 6. + Utiliser les touches 4 -5 pour activer (ON) ou désactiver (OFF) + Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial. Quand la fonction est active sur l'écran, l'indication AIR ZONE CONTROL apparaît MISES EN GARDE : Si l'appareil est installé avec la canalisation active, mais sans thermostat ou sonde d'ambiance pour la canalisation {c'est-à-dire que le shunt est maintenu sur la borne de la canalisation), et que la fonction AIR ZONE CONTROL est activée, cette dernière envoie de la chaleur dans la canalisation indépendamment de la température de la pièce qui reçoit cette canalisation. EASY SETUP Le poids volumétrique du pellet est le rapport entre le poids et le volume du pellet. Ce rapport peut changer tout en conservant la qualité du pellet. La fonction EASY SETUP permet de doser le pellet en augmentant ou diminuant les valeurs par défaut. Dans le programme du poêle, les valeurs disponibles vont de «3 » à « + 3 » ; tous les poêles sont réglés au moment de la production avec la valeur optimale de 0. En cas de dépôt excessif sur le brasier, entrer dans le programme EASY SETUP et réduire la valeur à «- 1 » ; attendre le jour suivant et, en l'absence d'amélioration, réduire ultérieurement jusqu'à «- 3 ». Dans le cas où il serait nécessaire d'augmenter le dosage du pellet, nous vous invitons à passer de la valeur par défaut « 0 » à«+1,+2,+3» selon les besoins. DEPOT EXCESSIF DE PELLETS DANS LE BRASIER FONCTIONNEMENT PEU DE DÉPÔT DE PELLETS DANS LE BRASIER -3 -2 -1 0 +1 +2 +3 TROISIÈME DEUXIÈME DEUXIÈME TROISIÈME PLAGE DE PLAGE DE DIMI- PREMIÈRE PREMIÈRE PLAGE D'AUG- PLAGE D'AUG- DIMINUTION SI NUTION SI LA PLAGE DE DIMI- | VALEUR OPTIMALE PAR PLAGE D'AUG- MENTATION SI MENTATION SI LES DEUX PRE- PREMIÈRE EST NUTION (TESTER DÉFAUT MENTATION LA PREMIÈRE LES DEUX PRE- MIÈRES SONT INSUFFISANTE T JOUR) EST INSUFFI- MIÈRES SONT

Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à EASY SETUP et confirmer à l'aide de la touche 6. Utiliser les touches 4 -5 pour sélectionner la plage.

+ Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial. N.B. : SI CES RÉGLAGES NE RÉSOLVENT PAS LES DÉPÔTS DE PELLET PRÉSENTS DANS LE BRASIER, CONTACTER LE CENTRE D'ASSISTANCE LE PLUS PROCHE. CHRONO Cette fonction permet de programmer l'allumage et l'arrêt du poêle automatiquement. Le CHRONO est par défaut désactivé. Le chrono permet de programmer 4 créneaux horaires par jour, à utiliser pour tous les jours de la semaine. Dans chaque créneau horaire, il est possible de configurer l'heure d'allumage et d'arrêt, les jours d'utilisation du créneau horaire programmé, la température souhaitée et la puissance. Le réglage du jour et de l'heure actuelle est fondamental pour le fonctionnement correct du chrono. Recommandations Avant d'utiliser la fonction chrono, il est nécessaire de définir le jour et l'heure actuelle ; vérifier par conséquent d'avoir suivi les points énumérés dans le sous-chapitre « DATE-HEURE ». Pour que la fonction chrono fonctionne correctement, il faut, en plus de la programmer, l'activer. Les 4 créneaux horaires peuvent être superposés par l'intermédiaire des heures d'allumage et d'extinction. Cela permet d'obtenir une association d'horaires pendant lesquels il est possible de définir plusieurs températures et puissances sans influencer l'état de travail du poêle. NB : en cas de présence de créneaux superposés, le produit reste allumé jusqu'à l'heure d'extinction la plus tardive.

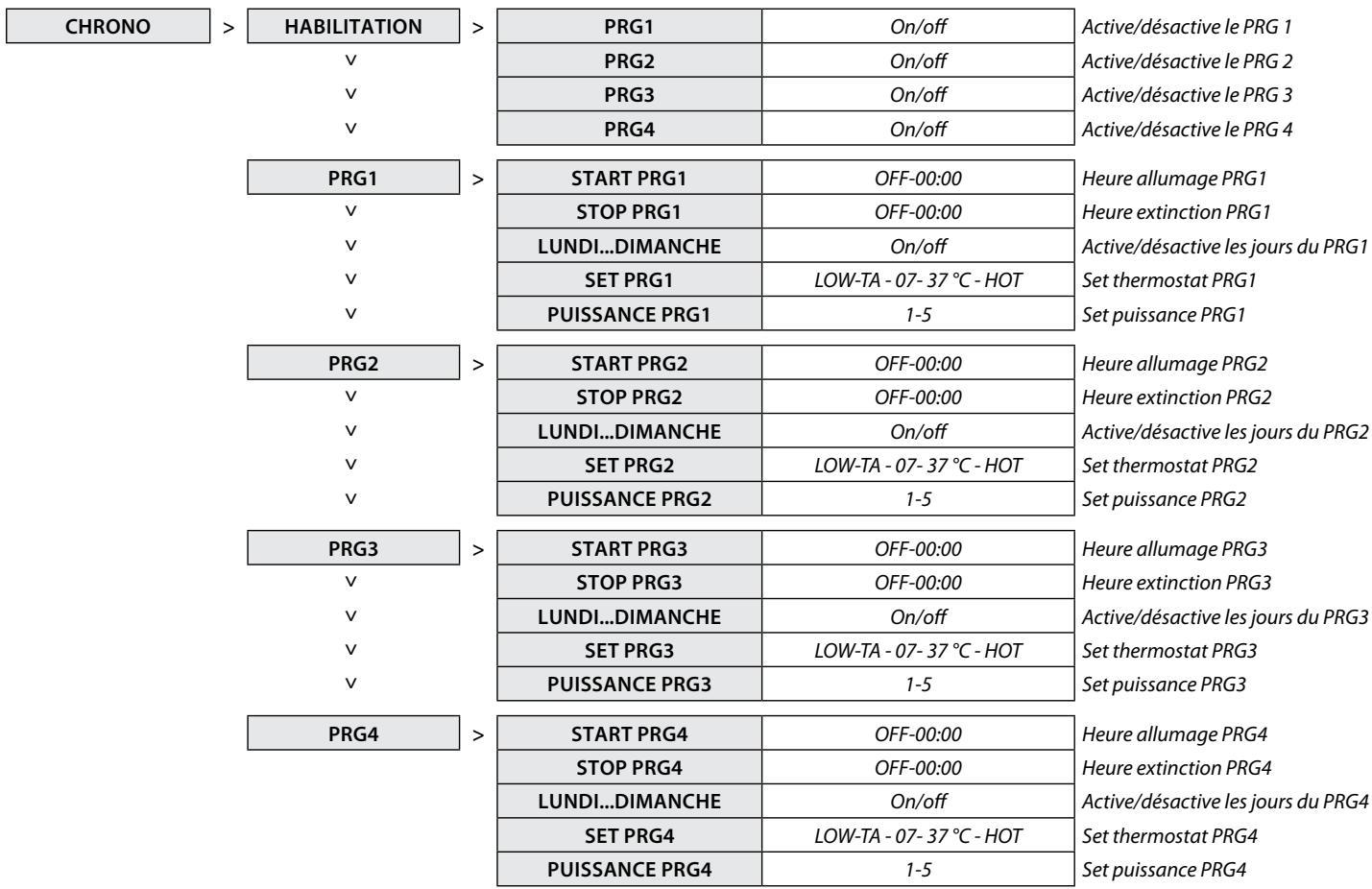

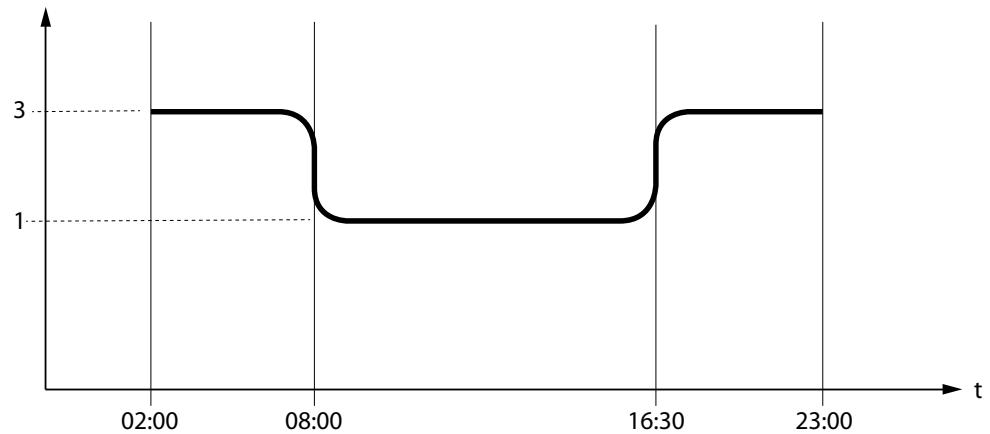

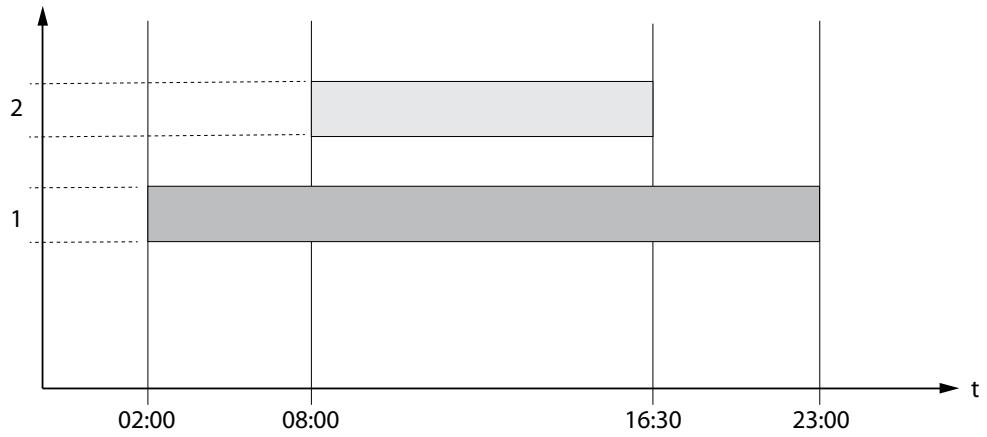

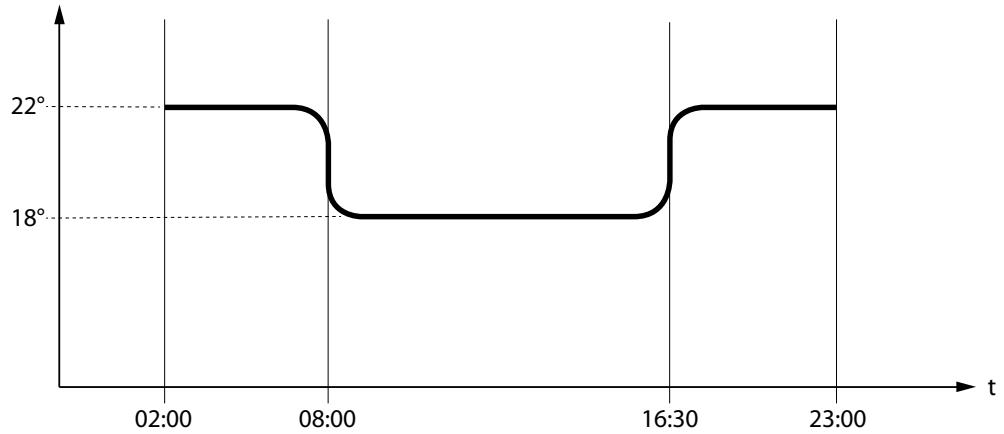

+ Appuyer sur la touche 6. + Appuyer sur la touche 3 jusqu'à CHRONO et confirmer à l'aide de la touche 6. + Confirmer HABILITATION à l'aide de la touche 6.

+ DEGREES ECRAN Ce menu permet de régler l'intensité lumineuse de l'écran. Les valeurs possibles varient de OFF, 1 à 20. Sur OFF, le rétro-éclairage de l'écran est à l'intensité maximale et s'éteint après un retard de 60 secondes. Le rétro-éclairage se rallume en appuyant sur une touche ou si le poêle est en défaut.

PROCÉDURE DE COMMANDE

+ Appuyer sur la touche 6. + Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. + Continuer en appuyant sur la touche 3 jusqu'à ECRAN et confirmer à l'aide de la touche 6. + Utiliser les touches 4-5 pour sélectionner l'intensité souhaitée. + Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial. STAND-BY La fonction STAND BY, si activée, est utilisée pour programmer un arrêt de la machine commandé par le thermostat supplémentaire

PROCÉDURE DE COMMANDE

Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. Poursuivre en appuyant sur la touche 3 jusqu'à STAND BY et confirmer avec la touche 6. Utiliser les touches 4-5 pour activer (ON) / désactiver (OFF). Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.

FONCTION STAND BY RÉGLÉE SUR ON Sila fonction Stand-by est activée (ON) et si la température ambiante dépasse la valeur du SET THERMOSTAT + DELTA-T OFF, le poêle se met alors en arrêt après un retard prédéfini par défaut, et affiche STAND BY. Quand la température ambiante est inférieure à SET THERMOSTAT - DELTA-T ON et après un éventuel temps de refroidissement, le poêle se rallume. FONCTION STAND BY RÉGLÉE SUR OFF (REGLAGE PAR DÉFAUT) Si la fonction STAND BY n'est pas activée (OFF), et que le poêle dépasse la température ambiante définie, il se met au minimum, module et affiche MODUL. Quand la température ambiante est inférieure à SET THERMOSTAT le poêle recommence à fonctionner à la puissance définie et affiche TRAVAIL. FONCTIONNEMENT AVEC THERMOSTAT SUPPLÉMENTAIRE (EN OPTION) FONCTION STAND BY RÉGLÉE SUR OFF (REGLAGE PAR DEFAUT) Si la fonction STAND BY n'est pas activée (OFF), et que le poêle dépasse la température ambiante définie sur le thermostat supplémentaire (contact ouvert), il se met au minimum et affiche MODUL. Quand la température ambiante est inférieure au set défini sur le thermostat supplémentaire (contact fermé), le poêle recommence à fonctionner à la puissance définie et affiche TRAVAIL. FONCTION STAND BY RÉGLÉE SUR ON Quand la fonction STAND BY est activée (ON), quand la température ambiante définie sur le thermostat supplémentaire est atteinte (contact ouvert), le poêle se mettra en arrêt après un retard prédéfini par défaut, et affichera STAND BY. Quand la température ambiante sera inférieure au set défini sur le thermostat supplémentaire (contact fermé) et après un éventuel temps de refroidissement, le poêle se rallumera. ET EN CAS DE STAND BY ET AIR ZONE CONTROL ACTIFS, L'EXTINCTION DU GÉNÉRATEUR AURA UNIQUEMENT LIEU SI LES DEUX ENVIRONNEMENTS (INSTALLATION, CANALISATION) ATTEIGNENT LA TEMPÉRATURE DÉFINIE. ET POUR UN FONCTIONNEMENT CORRECT REGLER SET THERMOSTAT SUR LOW-TA. > VOIR CHAPITRE : RÉGLAGES THERMOSTAT SUPPLÉMENTAIRE 24 FRANCAIS

N.B. : L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR UN TECHNICIEN AUTORISÉ Il existe la possibilité de contrôler par thermostat un local adjacent à la chambre où a été placé le poêle : il suffit de connecter un thermostat en suivant la procédure décrite au point suivant (il est conseillé de positionner le thermostat mécanique en option à une hauteur du sol d'environ 1,50 m). Le fonctionnement du poële avec le thermostat externe branché sur la borne TA peut être différent en fonction de l'activation ou de la désactivation de la fonction STAND-BY.

INSTALLATION DU THERMOSTAT

SUPPLÉMENTAIRE ( + Éteindre l'appareil au moyen de l'interrupteur général situé sur l'arrière du poêle. TA + Enlever la fiche de la prise de courant correspondante. + Brancher les deux câbles du thermostat (contact nu - no 230 V!) sur la borne (TA) située au dos de la machine.

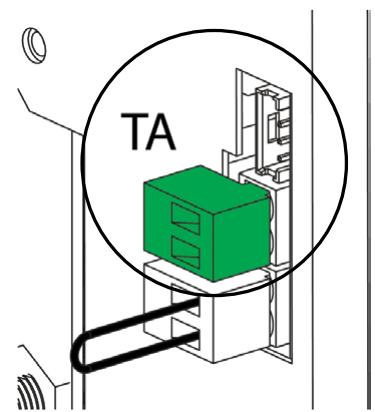

POUR UN FONCTIONNEMENT CORRECT, RÉGLER \\

DELTAT Cette fonction permet le réglage des seuils d'hystérésis pour l'allumage (DELTAT ON) et l'arrêt (DELTAT OFF), utilisés pour générer l'intervalle de réglage s’il n'est pas géré par un thermostat externe. Les valeurs possibles pour le DELTA-T varient de : 0.5 - 5°C

PROCÉDURE DE COMMANDE

Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer avec la touche 6. Appuyer sur la touche 3 jusqu'à DELTA-T et confirmer avec la touche 6. Utiliser les touches 4-5 pour sélectionner la valeur souhaitée. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.

CHARGE INITIALE Cette fonction permet le remplissage de la vis sans fin et facilite les phases de premier allumage du poële, ou si le réservoir à pellets est resté vide. Avec le poêle froid et sur « OFF », s'assurer d'avoir introduit le pellet à l'intérieur du réservoir et activer la fonction CHARGE INITIALE et confirmer avec OK. Pour interrompre le chargement en continu, il suffit d'appuyer sur la touche 1 pendant 3 s.

PROCÉDURE DE COMMANDE

Appuyer sur la touche 6. appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. Continuer en appuyant sur la touche 3 jusqu'à CHARGE INITIALE et confirmer à l'aide de la touche 6. Utiliser les touches 4-5 pour sélectionner activer « ON » / désactiver « OFF » Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.

EFFACER Permet de rétablir toutes les valeurs modifiables par l'utilisateur aux valeurs d'usine.

PROCÉDURE DE COMMANDE

Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer avec la touche 6. Appuyer sur la touche 3 jusqu'à l'affichage de EFFACER et confirmer avec la touche 6. Utiliser les touches 4-5 pour sélectionner activer « ON » / désactiver « OFF » Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.

QExtrafla EASY CONTROL La fonction permet de choisir parmi deux valeurs : + OFF (désactivé - par défaut) + ON (activé) L'activation (EASY CONTROL = ON) est conseillé en cas de formation excessive de résidus de combustion et en cas de phénomènes de condensation dans le conduit de fumée durant le fonctionnement à des puissances réduites (voir chapitre CONDUIT DE FUMÉE). Attention ! L'activation de la fonction EASY CONTROL est conseillée sur supervision d'un technicien qualifié.

PROCÉDURE DE COMMANDE

+ Appuyer sur la touche 6. + Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer avec la touche 6. + Continuer en appuyant sur la touche 3 jusqu'à EASY CONTROL et confirmer avec la touche 6. + Utiliser les touches 4-5 pour sélectionner activer « ON » / désactiver « OFF » + Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.

FONCTIONS SUPPLÉMENTAIRES

EXTINCTION RETARDEE Il est possible de retarder l'extinction de l'appareil en programmant un retard. Par exemple, sil est 20h00 et l'extinction retardée est réglée sur 1h, le poële s'éteint alors automatiquement à 21h00. En appuyant longuement sur les touches 2 et 4, il est possible d'accéder à la page-écran « EXTINCTION RETARDEE » (ce réglage est disponible uniquement si la machine est en mode DÉMARRAGE ou TRAVAIL). Les touches 4-5 permettent d'augmenter/réduire le nombre d'heures après lesquelles le poêle se met en mode nettoyage final tout seul. Les heures possibles varient de OFF, 1 à 9. La touche P6 permet de confirmer et de revenir à la page d'accueil. Si la fonction est active, le symbole du chrono s'affiche et clignote. Le temps de travail restant est indiqué à 1h de l'extinction configurée en affichant toutes les minutes la page avec le titre « EXTINCTION RETARDEE » et la valeur « HEURES xx: ». CLAVIER BLOQUE La fonction permet de bloquer les touches de l'écran (comme sur les téléphones mobiles). Avec la fonction activée, chaque pression sur une touche entraîne l'apparition de « CLAVIER BLOQUÉ » Pour bloquer le clavier, appuyer sur les touches 1 et 5 simultanément jusqu'à l'affichage de : « CLAVIER BLOQUÉ » Pour débloquer le clavier, appuyer simultanément sur les touches 1 et 5 jusqu'à l'affichage de : « CLAVIER LIBRE » 26 FRANCAIS

TOUJOURS SUIVRE LES INDICATIONS AVEC LE MAXIMUM DE SÉCURITÉ ! S'assurer que la fiche du cordon d'alimentation est enlevée car le générateur pourrait avoir été programmé pour s'allumer. Que le générateur est complètement froid. Les cendres sont complètement froides. Durant les opérations de nettoyage du produit garantir un renouvellement efficace de l'air de la pièce. Un nettoyage insuffisant compromet le bon fonctionnement et la sécurité ! ENTRETIEN Pour un fonctionnement correct, le générateur doit être soumis à un entretien courant effectué par un technicien autorisé, au moins une fois par an. Les opérations périodiques de contrôle et les entretiens doivent toujours être réalisés par des techniciens spécialisés et habilités qui agissent conformément aux normes en vigueur et aux indications présentes dans ce mode d'emploi et d'entretien.

Les opérations de nettoyage périodique, comme l'indique ce mode d'emploi et d'entretien, doivent être réalisées avec le plus grand soin, après avoir lu les indications, les procédures et les fréquences décrites à l'intérieur. NETTOYAGE DES SURFACES ET DU REVÊTEMENT Ne jamais utiliser de nettoyants abrasifs ou chimiquement agressifs pour le nettoyage ! Le nettoyage des surfaces doit se faire avec le générateur et le revêtement complètement froids. Pour l'entretien des surfaces et des parties métalliques, il suffit d'utiliser un chiffon humidifié avec de l'eau ou avec de l'eau et du savon neutre. Le non-respect des indications peut entraîner l'endommagement des surfaces du générateur et être la cause de l'annulation de la garantie.

NETTOYAGE DU VERRE VITROCÉRAMIQUE

Ne jamais utiliser de nettoyants abrasifs ou chimiquement agressifs pour le nettoyage ! Le nettoyage du verre vitrocéramique doit se faire lorsqu'il est complètement froid. Pour nettoyer le verre vitrocéramique, il suffit d'utiliser un pinceau sec et du papier (journal) humidifié et passé dans la cendre. Si le verre est très sale, utiliser exclusivement un nettoyant spécifique pour verre vitrocéramique. Pulvériser une petite quantité sur un chiffon et l'utiliser sur le verre vitrocéramique. Ne pas pulvériser le nettoyant ou autre liquide directement sur la vitre ou sur les joints ! Le non-respect des indications peut abimer les surfaces du verre vitrocéramique et entraîner l'annulation de la garantie.

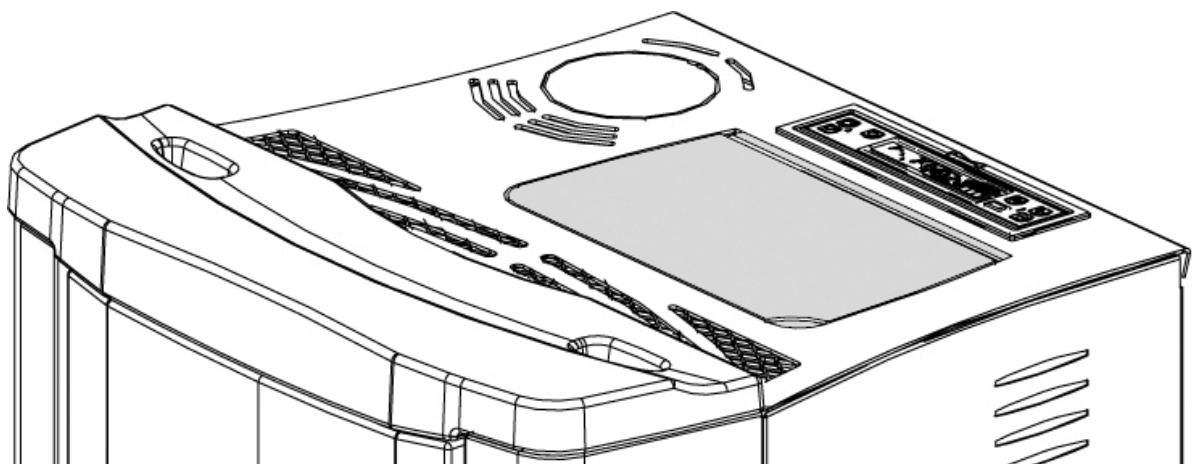

NETTOYAGE DU RÉSERVOIR À PELLET

Quand le réservoir se vide complètement, débrancher le cordon d'alimentation du générateur et, avant de procéder à son remplissage, enlever les résidus (poussière, copeaux, etc.) du réservoir. LES JOINTS DU RÉSERVOIR À PELLET, BRASIER, VITRE DU FOYER GARANTISSENT LE FONCTIONNEMENT CORRECT DU a POÊLE. CES ÉLÉMENTS DOIVENT ÊTRE RÉGULIÈREMENT CONTRÔLÉS PAR L'UTILISATEUR : EN CAS D'USURE OU DE DOMMAGES, IL FAUDRA LES REMPLACER IMMÉDIATEMENT. CES OPÉRATIONS DEVRONT ÊTRE RÉALISÉES PAR UN TECHNICIEN HABILITÉ. SI LE CORDON D'ALIMENTATION EST ENDOMMAGÉ, IL DOIT ÊTRE REMPLACÉ PAR LE SERVICE D'ASSISTANCE TECHNIQUE OU DANS TOUS LES CAS PAR UNE PERSONNE POSSÉDANT UNE QUALIFICATION ÉQUIVALENTE, DE SORTE À ÉVITER TOUT RISQUE.

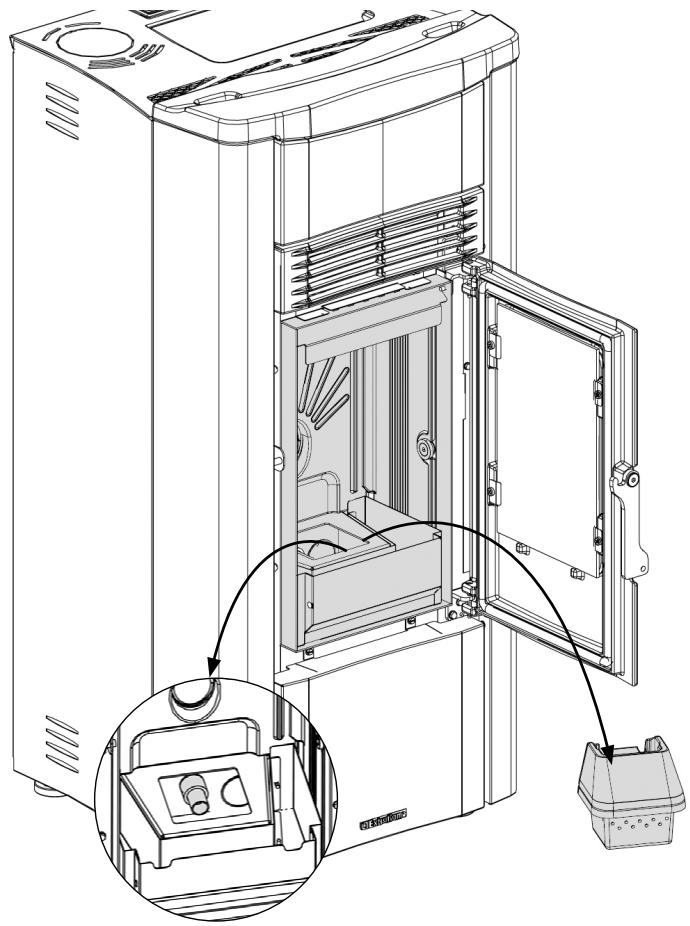

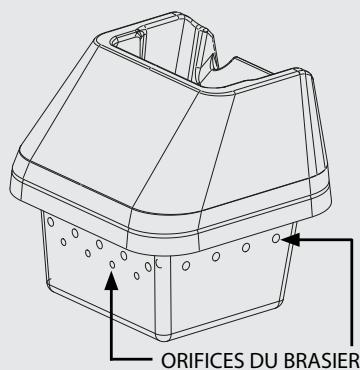

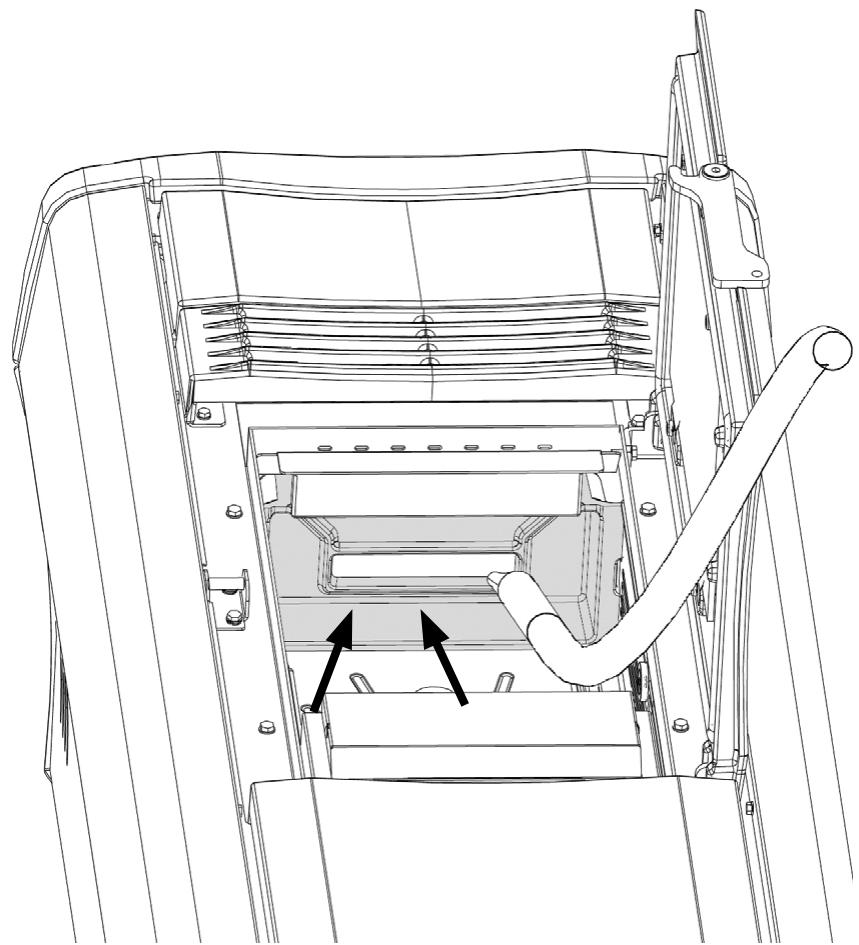

COMBUSTION : + Aspirer les résidus présents dans le brasier + Ôtercomplètementle brasier de son logement ; + _Aspirer la cendre du logement du brasier, du culot de la bougie et de la chambre de combustion. + Libérer/nettoyer tous les trous présents dans le brasier. + Remettre le brasier dans son emplacement et le pousser vers la paroi du foyer. REMARQUE : Utiliser un aspirateur à cendres adéquat avec un récipient spécial de séparation des cendres aspirées. 28 FRANCAIS

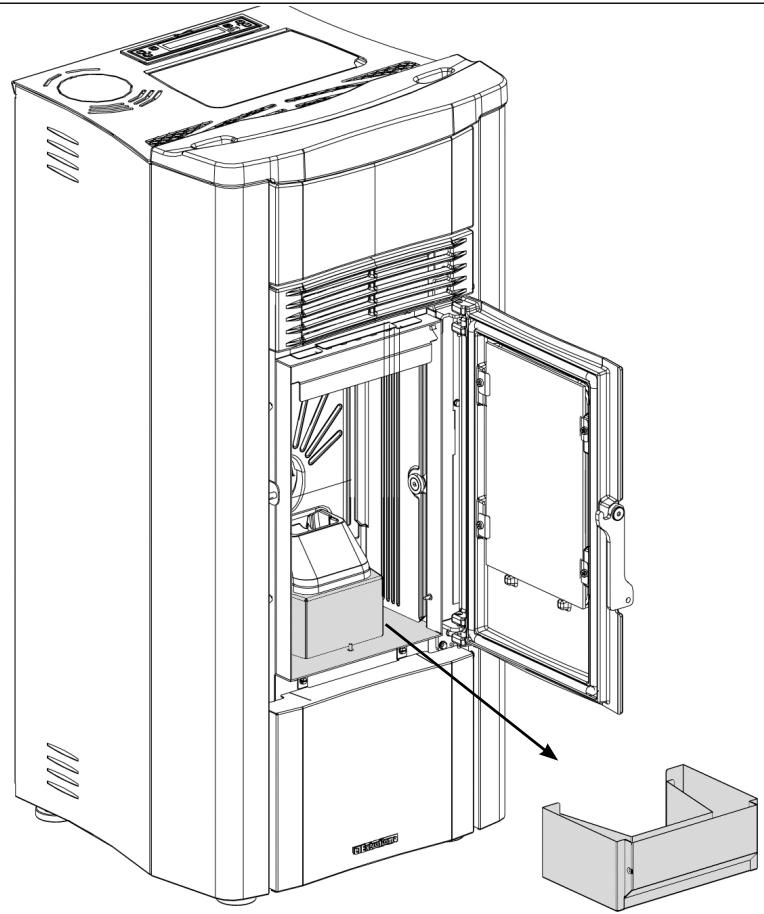

QExtrafla COMPARTIMENT CENDRE AMOVIBLE : + Retirer le compartiment à cendre et le vider dans un contenant dédié.

RACCORD EN « T »/ CONDUIT DE FUMÉE (TECHNICIEN HABILITÉ) 365 On entend par jour une utilisation moyenne de 8h à la puissance nominale. La fréquence de nettoyage du compartiment à cendres dépend de plusieurs facteurs : type de pellet, puissance du poêle, utilisation du poêle et type d'installation. UN BRASIER PROPRE GARANTIT UN FONCTIONNEMENT CORRECT ! LE FAIT DE MAINTENIR LE BRASIER ET SES ORIFICES TOUJOURS BIEN PROPRES, SANS RÉSIDUS DE COMBUSTION, GARANTIT AU GÉNÉRATEUR UNE BONNE COMBUSTION AU FIL DU TEMPS, ET ÉVITE LES ÉVENTUELS CP DYSFONCTIONNEMENTS QUI POURRAIENT EXIGER L'INTERVENTION DU TECHNICIEN. IL EST POSSIBLE D'UTILISER LA FONCTION DANS LE MENU UTILISATEUR « EASY SETUP » POUR ADAPTER LA COMBUSTION AUX EXIGENCES DÉCRITES.

ENTRETIEN COURANT À EFFECTUER PAR LES TECHNICIENS AUTORISÉS L'entretien courant doit être effectué au moins une fois par an. Étant donné que le générateur utilise le pellet comme combustible solide, il requiert une intervention annuelle de maintenance courante, qui doit être effectuée par un Technicien habilité, en utilisant uniquement des pièces de rechange d'origine. Le non-respect peut compromettre la sécurité de l'appareil et entraîner l'annulation des conditions de garantie. Le respect de la fréquence de nettoyage réservée à l'utilisateur et décrite dans le mode d'emploi et d'entretien, garantit au générateur une combustion correcte au fil du temps, et d'éviter les éventuelles anomalies et/ou dysfonctionnements qui pourraient requérir des interventions du technicien. Les demandes d'intervention d'entretien courant ne sont pas comprises dans la garantie du produit. JOINTS : COUVERCLE RÉSERVOIR PELLET, PORTE, TIROIR À CENDRES ET BRASIER, INSPECTIONS DU CONDUIT DE FUMÉES Les joints garantissent l'étanchéité du poële et par conséquent son bon fonctionnement. Ces éléments doivent être régulièrement contrôlés : en cas d'usure ou de dommages, il faudra les remplacer immédiatement. Ces opérations devront être réalisées par un technicien autorisé.

RACCORDEMENT À LA CHEMINÉE

Tous les ans, ou à chaque fois que cela s'avère nécessaire, aspirer et nettoyer le conduit qui mène à la cheminée. En présence de portions horizontales, il faut enlever les résidus avant qu'ils n'obstruent le passage des fumées. MISE HORS SERVICE (FIN DE SAISON) A la fin de chaque saison, il est conseillé de vider totalement le réservoir de pellet avant d'éteindre le poële et d'aspirer les éventuels résidus de pellet et la poussière à l'intérieur. Il est également conseillé de débrancher le générateur du réseau électrique et, pour plus de sécurité, surtout en présence d'enfants, d'enlever le cordon d'alimentation. EU FRANCAIS

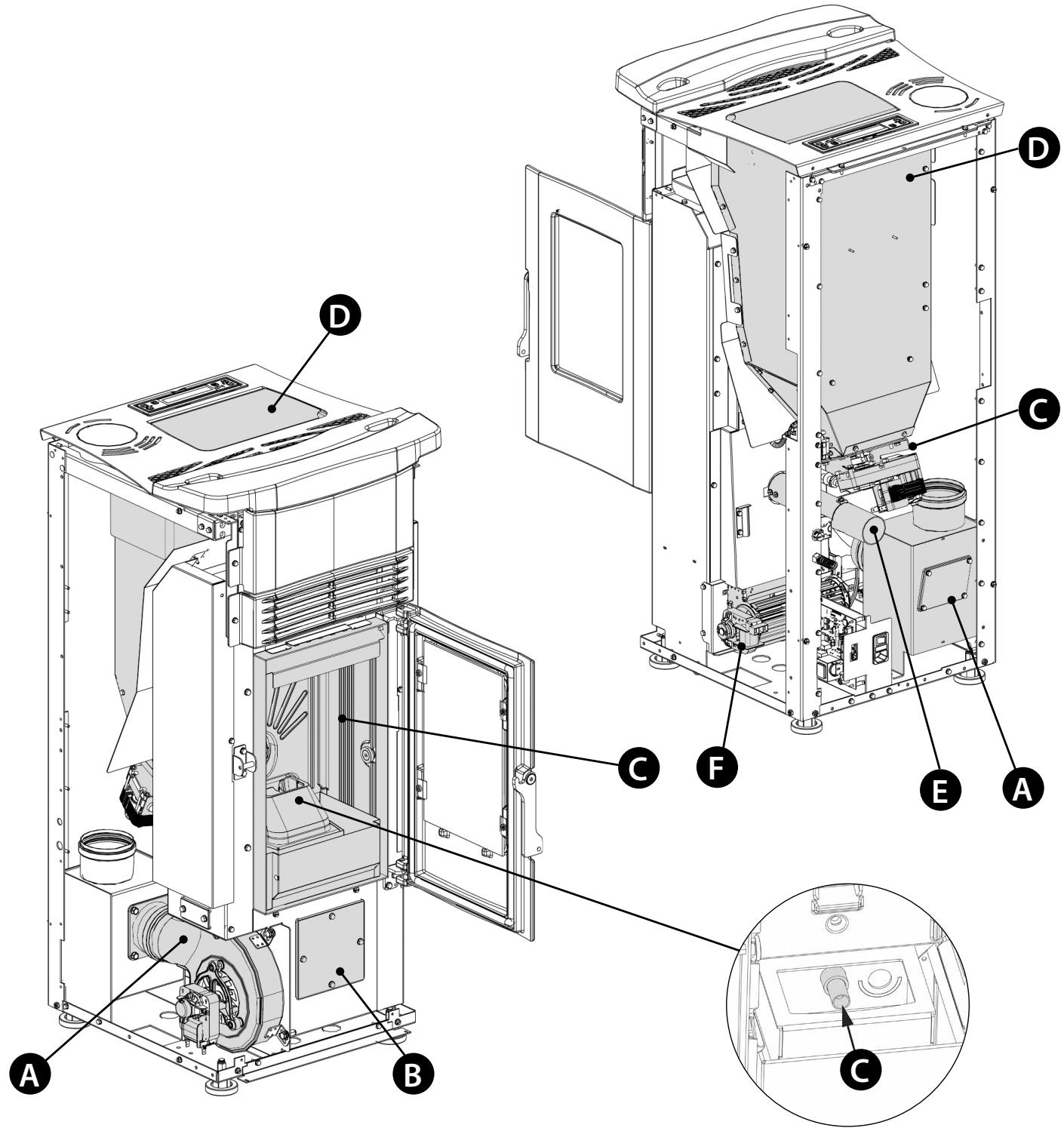

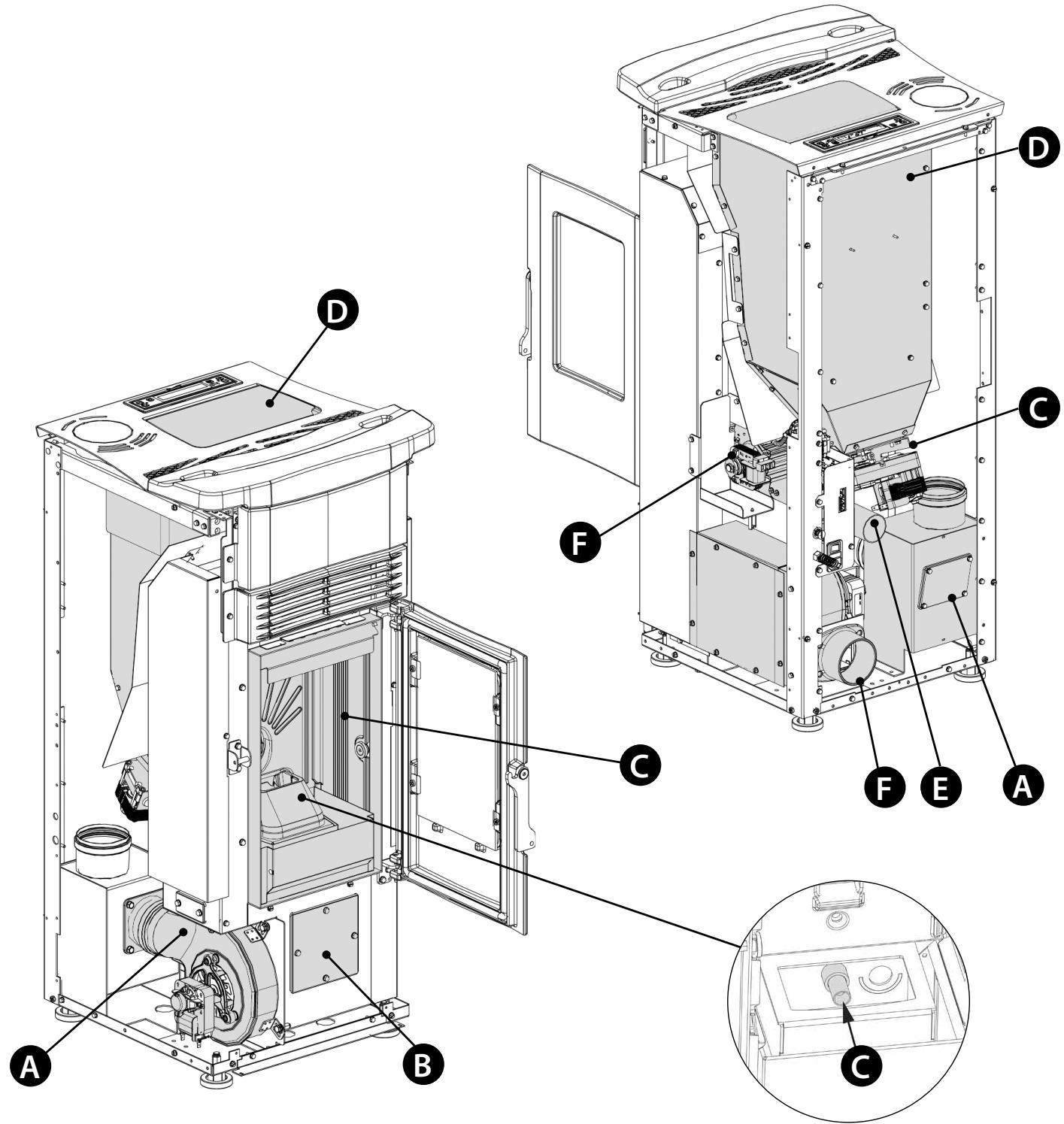

LES IMAGES SONT DONNÉES A TITRE D'EXEMPLE. A Moteur fumées (démontage et nettoyage et conduit de fumée et «T »), nouveau joint aux endroits prévus Joints, réservoir pellet, inspections, tiroir à cendres et porte (remplacer et appliquer le silicone aux endroits prévus) Chambre de combustion et échangeur (nettoyage total) y compris le nettoyage du culot de la bougie Réservoir (vidage complet et nettoyage) Vérification du tuyau d'aspiration de l'air et vérification/nettoyage du pressostat mécanique nimoOnIx Démontage du ventilateur d'air ambiant et élimination de la poussière et des résidus de pellet.

LES IMAGES SONT DONNÉES A TITRE D'EXEMPLE. A Moteur fumées (démontage et nettoyage et conduit de fumée et «T »), nouveau joint aux endroits prévus Joints, réservoir pellet, inspections, tiroir à cendres et porte (remplacer et appliquer le silicone aux endroits prévus) Chambre de combustion et échangeur (nettoyage total) y compris le nettoyage du culot de la bougie Réservoir (vidage complet et nettoyage) Vérification du tuyau d'aspiration de l'air et vérification/nettoyage du pressostat mécanique nimoOnIx Démontage du ventilateur d'air ambiant et élimination de la poussière et des résidus de pellet.

QExtraflame AFFICHAGES REFROIDISSEMENT ECRAN CAUSE OFF Générateur éteint START La phase de start est en cours PRECHARGE PELLET |Le chargement continu du pellet est en cours durant l'allumage ALLUMAGE La phase dédiée à l'allumage est en cours DÉMARRAGE La phase de préparation est en cours TRAVAIL La phase de fonctionnement normal est en cours MODUL Le générateur fonctionne au minimum NETTOYAGE FINAL |Le nettoyage final est en cours STAND-BY Générateur éteint à cause du thermostat, en attente de se rallumer. ATTENTE Un nouvel allumage est tenté quand le poêle vient d'être éteint. Quand le générateur effectue un arrêt, il est nécessaire d'attendre l'arrêt total du moteur des fumées puis d'effectuer le nettoyage du brasier. C'est seulement après avoir réalisé ces opérations qu'il sera possible de allumer le générateur. RESERVOIR-PORTE ATTENTE Le générateur est en cours de refroidissement après une coupure de courant. BLACK OUT Après la phase de refroidissement, il se rallumera automatiquement SOUFFLAGE AUTO | Le soufflage automatique est activé Cette signalisation indique que 60 secondes sont à disposition pour fermer la porte et le couvercle du réservoir. FERMER Au bout des 60 secondes, le poêle déclenchera, durant la phase d'allumage, l'alarme « AL DEPR » alors que durant le fonctionnement normal, le poêle se mettra en « ATTENTE REFROIDISSEMENT » pour redémarrer ensuite automatiquement quand les conditions seront présentes (poële froid, etc). Cette signalisation, visible en phase de TRAVAIL, indique que l'appareil optimise la distribution d'air chaud entre la pièce

AIRZONE CONTROL | k k pr d'installation et la pièce canalisée.

ECRAN EXPLICATION SOLUTION

Allumée : indique la présence d'une alarme . ; ; L'alarme peut être réinitialisée uniquement si le moteur des fumées s'est A Indique la présence d'une alarme. arrêté et 15 minutes après l'affichage de l'alarme elle-même en appuyant sur la touche 1 pendant 3 secondes. EXTRACTEUR Panne moteur des fumées Contacter le centre d'assistance EN PANNE SONDEFUMÉES | Panne de la sonde fumées. Contacter le centre d'assistance à ac slave Contrôler le chargement du pellet (voir « Easy setup »), et si le problème FUMÉES CHAUDES | Température des fumées élevée persiste, contacter le centre d'assistance. Le réservoir à pelle est vide. Vérifier la présence ou non de pellets dans le réservoir. ALLUMAGE Réglage inadéquat du chargement pellet. Régler l'afflux de pellet (Voir « Éasy Setup »). RATÉ 4 s Vérifier les procédures décrites dans le chapitre « Allumage ». Bulbes thermostatiques déclenchés. ee : pire, Vérifier les thermostats à sondes (voir chapitre Réarmements) rene ÉRSUR de pellt Vérifier la présence ou non de pellets dans le réservoir. NOFLAMME ééoéucnnecgemiendt [geaepetu teens Bulbes thermostatiques déclenchés. Pi La porte n'est pas correctement fermée. Le tiroir à cendres n'est pas correctement fermé. | Vérifier la fermeture hermétique de la porte. AL DEPR La chambre de combustion est sale. Vérifier la fermeture hermétique du tiroir à cendres. Le conduit d'expulsion des fumées est obstrué/ | Vérifier la propreté du conduit des fumées et de la chambre de combustion. sale Mettre le poële sur off à l'aide de la touche 1 et répéter les procédures ALLUMAGE Coupure de courant pendant la phase décrites dans le chapitre « Allumage ». d'allumage. Les opérations de réarmement devront être effectuées par un technicien agréé. ALARME

FIN Fonctionnement anomal chargement pellet. | Contacter le centre d'assistance

Ce symbole présent sur le produit, sur les piles, sur les accumulateurs, sur l'emballage ou sur la documentation de référence, indique que le produit et les piles ou les accumulateurs ne doivent pas être collectés, récupérés ou éliminés avec les déchets domestiques au terme de leur vie utile. Une gestion impropre des déchets d'équipements électriques et électroniques, des piles ou des accumulateurs peut causer la libération de substances dangereuses contenues dans les produits. Pour éviter d'éventuelles atteintes à l'environnement ou à la santé, on invite l'utilisateur à séparer cet appareil, et / ou les piles ou les accumulateurs, des autres types de déchets et de le confier au service municipal de collecte. On peut demander au distributeur de prélever le déchet d'appareil électrique ou électronique aux conditions et suivant les modalités prévues par les normes nationales de transposition de la Directive 2012/19/UE. La collecte sélective et le traitement correct des appareils électriques et électroniques, des piles et des accumulateurs, favorisent la conservation des ressources naturelles, le respect de l'environnement et assurent la protection de la santé. Pour tout renseignement complémentaire sur les modalités de collecte des déchets d'appareils électriques et électroniques, des piles et des accumulateurs, il faut s'adresser aux Communes ou aux Autorités publiques compétentes pour la délivrance des autorisations. 34 FRANCAIS

Le fabricant se réserve le droit de modifier les caractéristiques et les données reportées dans ce manuel à tout moment et sans préavis, dans le but d'améliorer ses produits. 27/01/2022 00428086-000 MAN.UT. GIUSY EVO 2.0 - GIUSY PLUS EVO 2.0
