GIUSY EVO 2.0 - KETTY EVO 2.0 - Poêle à granulés EXTRAFLAME - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GIUSY EVO 2.0 - KETTY EVO 2.0 EXTRAFLAME au format PDF.
| Intitulé | Valeur / Description |
|---|---|
| Type de produit | Poêle à granulés |
| Caractéristiques techniques principales | Modèles : GIUSY EVO 2.0 et KETTY EVO 2.0, avec système de combustion optimisé |
| Alimentation électrique | 230 V / 50 Hz |
| Dimensions approximatives | Largeur : 50 cm, Hauteur : 110 cm, Profondeur : 50 cm |
| Poids | 150 kg |
| Compatibilités | Compatible avec différents types de granulés de bois |
| Type de batterie | Non applicable (fonctionnement sur secteur) |
| Tension | 230 V |
| Puissance | De 4 à 10 kW selon le modèle |
| Fonctions principales | Chauffage, programmation hebdomadaire, télécommande |
| Entretien et nettoyage | Nettoyage régulier du foyer et des échangeurs de chaleur, vérification des conduits |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le réseau de distributeurs agréés |
| Sécurité | Système de sécurité intégré contre la surchauffe, protection contre les anomalies électriques |
| Informations générales utiles | Installation recommandée par un professionnel, respect des normes de sécurité en vigueur |
FOIRE AUX QUESTIONS - GIUSY EVO 2.0 - KETTY EVO 2.0 EXTRAFLAME
Questions des utilisateurs sur GIUSY EVO 2.0 - KETTY EVO 2.0 EXTRAFLAME
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle à granulés au format PDF gratuitement ! Retrouvez votre notice GIUSY EVO 2.0 - KETTY EVO 2.0 - EXTRAFLAME et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GIUSY EVO 2.0 - KETTY EVO 2.0 de la marque EXTRAFLAME.
MODE D'EMPLOI GIUSY EVO 2.0 - KETTY EVO 2.0 EXTRAFLAME
Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d'évacuation des fumées et éventuellement la partie antérieure de l'appareil considérablement chaudes.
Il ne faut pas toucher les éléments en question sans être muni de vêtements de protection (gants de protection fournis). Il faut faire en sorte de bien expliquer ce danger aux enfants et de ne pas les faire approcher du foyer pendant le fonctionnement.
MISES EN GARDE. 4 SÉCURITÉ 4 ENTRETIEN ORDINAIRES 6 INSTALLATION 7
CONSIGNES POUR L'ENTRETIEN 7
DETAILS KETTY EVO 2.0 9 POSITIONNEMENT DU POÉLE 10 NOTES POUR LE FONCTIONNEMENT CORRECT 10
RÉARMEMENT DU THERMOSTAT À BULBE. 10 FUSIBLE 10
PELLET ET CHARGEMENT 11 RESERVOIR À PELLET 11
PANNEAU DE COMMANDES 12
Légende ICONES 12 MENUGENERAL 13 MISES EN GARDE GÉNÉRALES. 13
CONFIGURATIONSPOURLEPREMIERRALLUMAGE 14
DATE-HEURE 14 LUNGUE 14 DEGREES 14

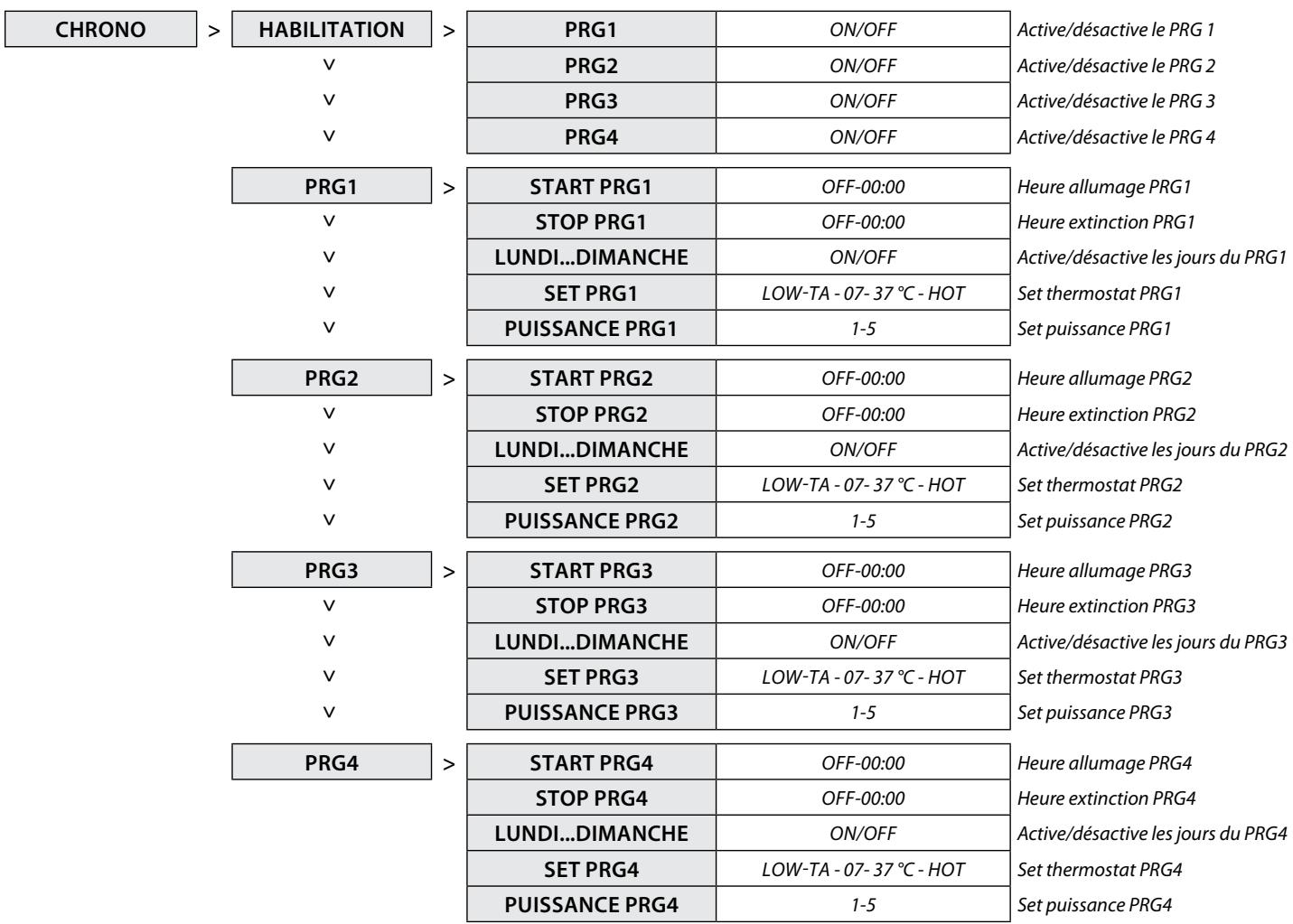

FONCTIONNEMENT ET LOGIQUE 15 AIR AMBIANCE. 16 EASY SETUP 16 CHRONO 17
ACTIVATION / DÉSACTIVATION DU CHRONO 17
RÉGLAGES 19
ECRAN 19 STAND-BY 19 FONCTIONNEMENT AVEC THERMOSTAT SUPPLEMENTaire (EN OPTION) 19 THERMOSTAT SUPPLEMENTaire 20 INSTALLATION DU THERMOSTAT SUPPLEMENTaire. 20 DELTA T 20 CHARGE INITIALE 20 EFFACER 20 EASY CONTROL 21
FONCTIONS SUPPLEMENTAIRES 21
EXTINCTION RETARDEE 21 CLAVIER BLOQUE 21

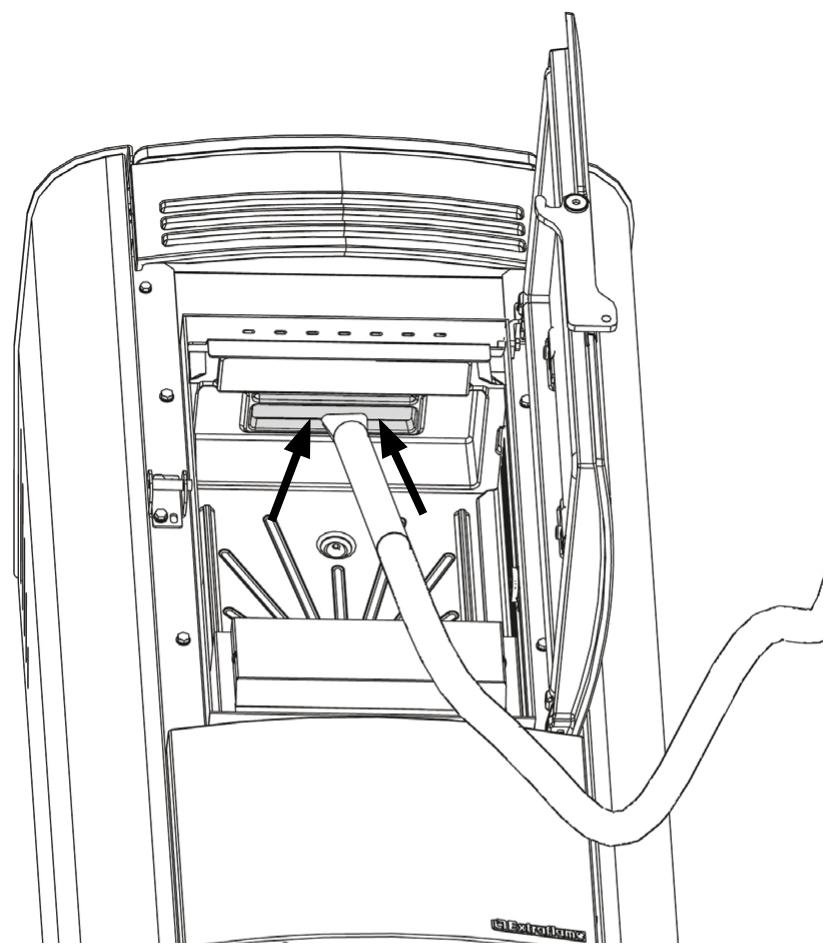

NETTOYAGE ET ENTRETIEN 22 ENTRETIEN 22 NETTOYAGE PÉRIODIQUE À EFFECTUER PAR L'UTILISATEUR. 22 ENTRETIEN COURANT À EFFECTUER PAR LES TECHNICIENS AUTORISÉS 25 MISE HORS SERVICE (FIN DE SAISON) 25 AFFICHAGES 27 ALARMES 27 ÉLIMINATION 28

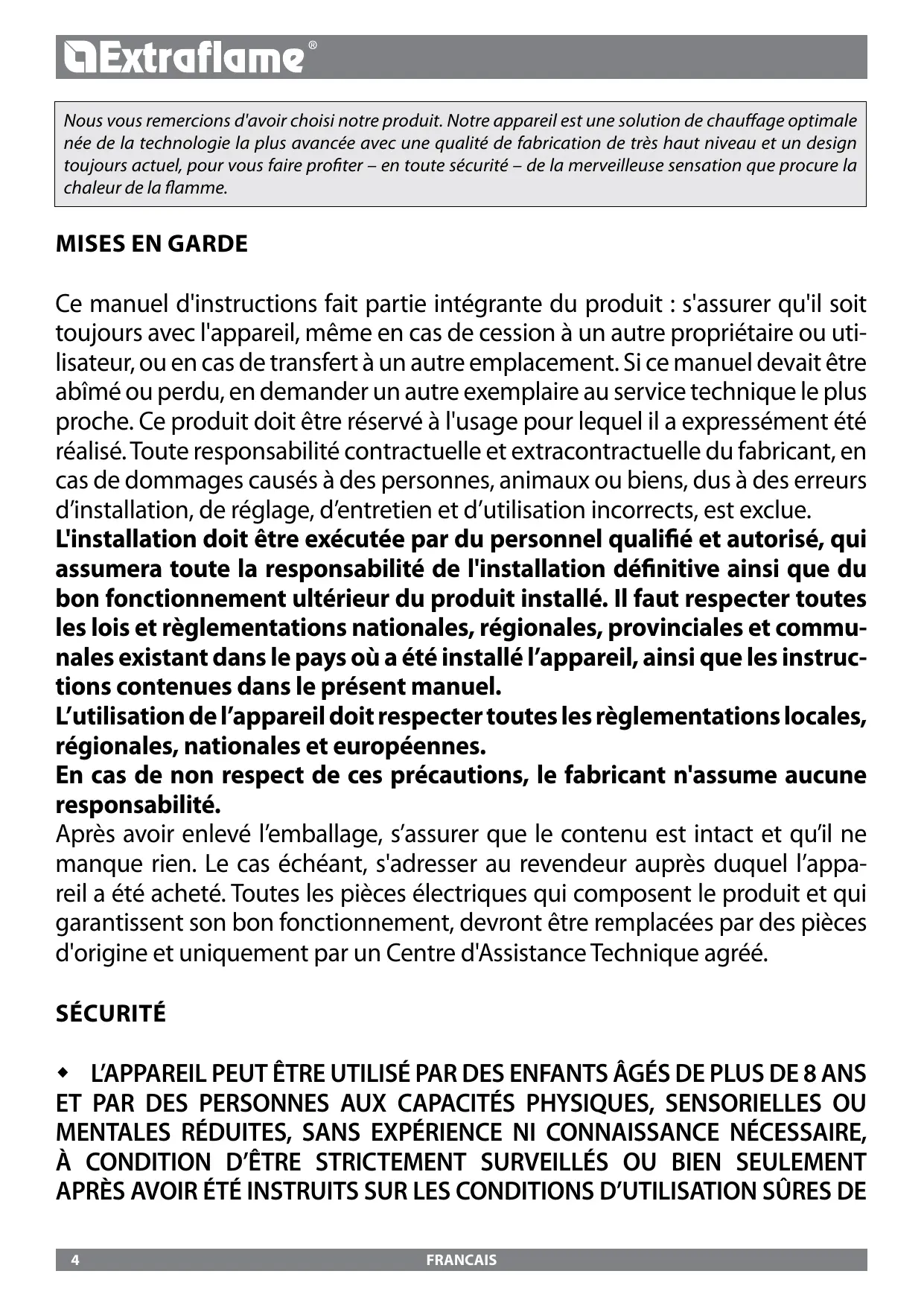

Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter - en toute sécurité - de la merveilleuse sensation que procure la chaleur de la flamme.
MISES en GARDE
Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à un autre propriétaire ou utilisateur, ou en cas de transfert à un autre emplacement. Si ce manuel a été abîmé ou perdu, en demander un autre exemplaire au service technique le plus proche. Ce produit doit être réservé à l'usage pour lequel il a expressément été réalisé. Toute responsabilité contractuelle et extracontractuelle du fabricant, en cas de dommages causés à des personnes, animaux ou biens, dus à des erreurs d'installation, de réglage, d'entretien et d'utilisation incorrects, est exclue.
L'installation doit être exécutée par du personnel qualifié et autorisé, qui assume la responsabilité de l'installation définitive ainsi que du bon fonctionnement ultérieur du produit installé. Il faut respecter toutes les lois et règlementations nationales, régionales, provinciales et communales existant dans le pays où a été installé l'appareil, ainsi que les instructions contenues dans le présent manuel.
L'utilisation de l'appareil doit respecter toutes les règlementations locales, régionales, nationales et européennes.
En cas de non-respect de ces précautions, le fabricant n'assume aucune responsabilité.
Après avoir enlevé l'emballage, s'assurer que le contenu est intact et qu'il ne manque rien. Le cas échéant, s'adresser au revendeur auprès duquel l'appareil a été acheté. Toutes les pièces ELECTRIQUES qui composent le produit et qui garantissent son bon fonctionnement devront être remplacées par des pièces d'origine et uniquement par un Centre d'Assistance Technique agréé.
Sécurité
L'APPAREIL PEUT ÊTRE UTILISÉ PAR DES ENFANTS AGÉS DE PLUS DE 8 ANS ET PAR DES PERSONNES AUX CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, SANS EXPÉRIENCE NI CONNAISSANCE NÉCESSAIRE, À CONDITION D'ÊTRE STRICTEMENT SURVEILLÉS OU BIEN SEULEMENT APRÈS AVOIR ÉTÉ INSTRUITS SUR LES CONDITIONS D'UTILISATION SÛRES DE
L'APPAREIL ET EN AVOIR COMPRIS LES DANGERS INHÉRENTS. L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ NE LES SURVEILLE ET LES INSTRUISE.
LES ENFANTS DOIVENT ETRE CONTROLÉS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN À LA CHARGE DE L'UTILISATEUR NÉ DOIVENT PAS ÉTRE EFFECTUÉS PAR DES ENFANTS NON SURVEILLÉS. NE PAS TOUCHER LE GENÉRATEUR NU-PIEDS OU AVEC D'AUTRES PARTIES DU CORPS MOUILLEES OU HUMIDES. IL EST INTERDIT D'APPORTER UNE QUELCONQUE MODIFICATION À L'APPAREIL. NE PAS TIRER, DEBRANCHER OU TORDRE LES CABLES ELECTRIQUES QUI SORTENT DU PRODUIT, MEME SI CELUI-CI N'EST PAS BRANCHÉ AU RESEAU D'ALIMENTATION ELECTRIQUE. IL EST RECOMMANDÉ DE POSITIONNER LE CÂBLE D'ALIMENTATION DE FAÇON À CE QU'IL N'ENTRE PAS EN CONTACT AVEC LES PARTIES CHADES DE L'APPAREIL. LA FICHE D'ALIMENTATION DOIT ETRE ACCESSIBLE APRÉS L'INSTALLATION. EVITERDERÉDUIRELESDIMENSIONSOUD'OBSTRUERLESOUVERTURES D'AÉRATION DE LA PIECE D'INSTALLATION. LES OUVERTURES D'AÉRATION SONT INDISPENSABLES POUR UNE COMBUSTION CORRECTE. NE PAS LAISSER LES ÉLÉMENTS DE L'EMBALLAGE À LA PORTÉE DES ENFANTS OU DE PERSONNES HANDICAPÉES, NON ASSISTÉS. LORSQUE L'APPAREIL EST EN ETAT DE MARCHE, LA PORTE DU FOYER DOIT TOUJOURS RESTER FERMÉE. QUAND L'APPAREIL FONCTIONNE, IL EST CHAUD AU TOUCHER, EN PARTICULARIER TOUTES LES SURFACES EXTERIEURES; IL EST DONC RECOMMANDÉ DE FAIRE ATTENTION. CONTROLER LA PRESENCE ÉVENTUELLE D'OBSTRUCTIONS AVANT D'ALLUMER UN APPAREIL APRÉS UNE LONGUE PÉRIODE D'INACTIVITE. LEGÉNÉRATEURAÉTÉCONÇUPOURSÉRGLERAUTOMATIQUEMENT DANS DES CONDITIONS PARTICULIÈRES DE FONCTIONNEMENT. LE GÉNÉRATEUR A ETÉ CONÇU POUR ÉTRE UTILISÉ DANS N'IMPORTÉ QUELLE CONDITION CLIMATIQUE. CEPENDANT, EN CAS DE CLIMAT PARTICULIERÉMENT DéFavorABLE (VENT FORT, GEL), LES SYSTÉMES DE
SÉCURITÉ POURRAIENT SE DÉCLENCHER, PROVOQUANT AINSI L'ARRÊT DU GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D'ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÉMES DE SÉCURITÉ.
ENCASD'INCENDIE DU CONDUIT DEFUMEE, SEMUNIRD'EXTINCTEURS POUR ETOUFFER LES FLAMMES OU APPELER LES POMPIERS. CET APPAREIL NE DOIT PAS ÉTRE UTILISÉ COMME INCINÉRATEUR DE DÉCHETS. N'UTILISER AUCUN LIQUIDE INFLAMMABLE POUR L'ALLUMAGE AU COURS DU REMPLISSAGE, VEILLER À CE QUE LE SAC DE PELLETS N'ENTRE PAS EN CONTACT AVEC L'APPAREIL. LES FAIENCESSONT DES PRODUITS ARTISANAUX ETENTANT QUETELS, ELLES PEUVENT PRÉSENTER DES MICRO-GRUMEAUX, DES CRAQUELURES ET DES IMPERFECTIONS CHROMATIQUES. CES CARACTERISTIQUES EN DEMONTRENT LA VALEUR. ÉTANT DONNÉ LEUR COEFFICIENT DE DILATATION DIFFÉRENT, L'ÉMAIL ET LA FAIENCE PRODUISENT DES MICROFISSURES (CRAQUELURES) QUI TÉMOIGNENT DE LEUR AUTHENTICITE. POUR NETTOYER LES FAIENCES, NOUS CONSEILLONS D'UTILISER UN CHIFFON DOUX ET SEC. SI UN DÉTERGENT OU DU LIQUIDE EST UTILISÉ, CE DERNIER POURRAIT PENÉTRER À L'INTÉRIEUR DES FISSURES ET LES METTRE EN ÉVIDENCE. ETANT DONNÉ QUE L'APPAREIL PEUT S'ALLUMER DE MANIÈRE AUTONOME VIA CHROMOTHÉRAPIE OU À DISTANCE GRÂCE AUX APPLICATIONS DÉDIÉES, IL EST STRICTEMENT INTERDIT DE LAISSE DES OBJECTS À L'INTÉRIEUR DES DISTANCES DE SECURITE INDIQUÉES SUR L'ÉTIQUETTE DES CARACTERISTIQUES TECHNIQUES. LES PARTIES INTÉRIEURES DE LA CHAMBRE DE COMBUSTION PEUVENT ÉTRE SUJETTES À L'USURE ESTHÉTIQUE, MAIS CELA N'AFFECTE PAS LEUR FONCTIONNALITE.
Entretien ordinaire
Selon le décret du 22 janvier 2008 n°37 art.2, l'expression « entretien ordinaire » définit les interventions ayant pour but de contenir la dégradation normale d'usage, et d'affronter les événements accidentels qui comportent la nécessité de premières interventions, qui ne modifient cependant pas la structure de l'installation sur laquelle on intervient, ou sa destination d'usage selon les prescriptions prévues par la règlementation technique en vigueur et le manuel d'utilisation et d'entretien du fabricant.
Généralités
Les branchements d'évacuation des fumées et hydraulique doivent être effectués par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales.
L'installateur doit remettre au propriétaire ou à la personne qui le représente, conformément à la loi en vigueur, la déclaration de conformité de l'installation, accompagnée de :
1) livre d'utilisation et de maintenance de l'appareil et des composants de l'installation (comme par exemple canaux de fumée, cheminée, etc.) ; 2) de la copie photostatique ou photographique de la plaquette de la cheminée ; 3) du livre d'installation (le cas échéant).
L'installateur doit se faire donner un reçu de la documentation remise, et la conserver avec une copie de la documentation technique concernant l'installation effectuée.
S'il s'agit d'une installation dans une copropriété immobilière, il est nécessaire de demander au préalable l'avis de l'administrateur.
Le cas échéant, effectuer une vérification des émissions des gaz d'échappement après l'installation. L'éventuelle préparation du point de prélèvement devra être réalisée de manière étanche.
Compatibilité
L'installation est interdite à l'intérieur des locaux où il existe un risque d'incendie. De plus, l'installation est interdite à l'intérieur de locaux à usage d'habitation, dans les cas suivants :
- en cas de présence d'appareils à combustible liquide avec un fonctionnement continu ou discontinu qui prélevennent l'air comburant dans le local où ils sont installés.
- en cas de présence d'appareils à gaz de type B destinés au chauffage des pièces, avec ou sans production d'eau chaude sanitaire et dans les locaux qui leur sont adjacents et communicants.
- lorsque la dépression mesurée sur place entre l'environnement extérieur et intérieur est supérieure à 4 Pa.
N. B.: Les appareils étanches peuvent être installés même dans les cas indiqués aux points 1, 2, 3 du présent paragraphe.
Installations dans les SALLES de BAIN, chambres à coucher et studios
Dans les salles de bain, les chambres à coucher et les studios, seule l'installation étanche est permise, ou bien l'installation d'appareil à foyer fermé, avec prélevé canalisé de l'air comburant par l'extérieur.
Positionnement et distances de sécurité
Les points d'appui et/ou de soutien doivent avoir une capacité porteuse en mesure de supporter le poids total de l'appareil, des accessoires et des revêtements de celui-ci. Si le sol est constitué d'un matériel combustible, il est recommandé d'utiliser une protection en matériel incombustible qui protège également la partie avant d'une chute éventuelle de résidus brûlés durant les opérations ordinaires de nettoyage. Pour un bon fonctionnement, le générateur doit être mis à niveau. Nous suggérons de réaliser les parois latérales, postérieures et le plan d'appui en matériel non combustible.
Distances minimales (poêles à PELLET)
L'installation à proximité de matériels combustibles ou sensibles à la chaleur n'est admise qu'à condition de respecter les distances de sécurité indiquées sur l'étiquette fournie au début du manuel (page 2). Pour les matériaux non inflammables il faut maintenir une distance sur les côtés et au dos d'au moins 100mm (à l'exception des inserts). L'installation à fleur du mur n'est admise que pour les appareils équipés d'écarteurs postérieurs et pour la partie arrière.

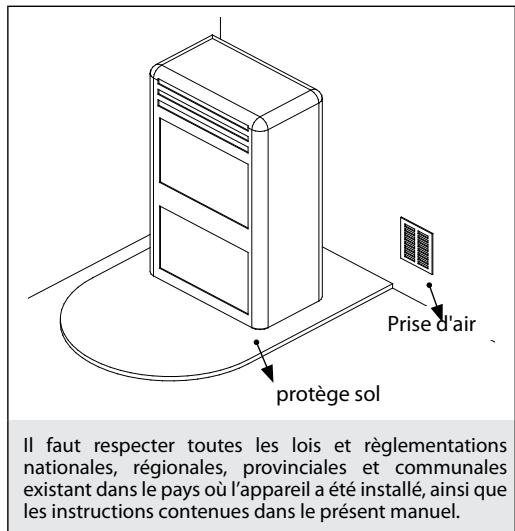

Consignes pour l'entretien
Il faut respecter toutes les lois et réglementations nationales, régionales, provinciales et communales existant dans le pays où l'appareil a été installé, ainsi que les instructions contenues dans le présent manuel.
Pour l'entretien extraordinaire de l'appareil il pourrait être nécessaire d'éloigner ce dernier des murs adjacents. Cette opération doit être effectuée par un technicien apte à débrancher les conduits d'évacuation des produits de la combustion et à les rebrancher. Pour les générateurs branchés à l'installation hydraulique, il faut prévoir une connexion entre l'installation et l'appareil de manière à pouvoir déplacer le générateur d'au moins 1 mètre des murs adjacents, pendant l'entretien extraordinaire, effectué par un technicien agréé.
Installation inserts
Dans le cas d'installation d'inserts, l'accès aux parties internes de l'appareil doit être interdit, et durant l'extraction il ne doit pas être possible d'accéder aux parties sous tension.
D'éventuels cablages comme par exemple un câble d'alimentation ou des sondes ambiantes doivent être placés de façon à ne pas être endommagés durant le mouvement de l'insert et à ne pas entrer en contact avec des parties chaudes. Pour l'installation à l'intérieur d'un vide technique réalisé en matériaux combustibles, nous recommandons d'adopter toutes les mesures de sécurité imposées par les normes d'installation.
Ventilation et aeration des LOCAUX d'installation
La ventilation en cas de générateur non hermétique et/ou d'installation non hermétique doit être réalisée en respectant l'espace minimal indiqué ci-dessous (en tenant compte de la plus grande valeur parmi celles proposées):
| les catégories d'appareils | la forme de référence | le pourcentage de la section nette d'ouverture par rapport à la section de sortie des fumées de l'appareil | la valeur minimale nette d'ouverture du conduit de ventilation |
| Poëles à pellet | UNI EN 14785 | - | 80 cm2 |
| Chaudières | UNI EN 303-5 | 50% | 100 cm2 |
Dans toute condition, y compris en présence de hottes aspirantes et/ou d'installations de ventilation forcée, la différence de pression entre les locaux d'installation du générateur et l'extérieur doit être une valeur toujours égale ou inférieure à 4 Pa.
En présence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation.
Les prises d'air doivent répondre aux exigences suivantes :
être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette; être réalisées de façon à permettre les opérations de maintenance; être placées de façon à ne pas pouvoir être bouchées;
L'afflux d'air propre et non contaminé peut être obtenu aussi d'une pièce adjacente à celle de l'installation (aération et ventilation indirecte), à condition que le flux puisse se faire librement à travers des ouvertures permanentes en communication avec l'extérieur.
La pièce adjacente ne peut pas être utilisée comme garage, stock de matériel combustible ou autres activités importantes un danger d'incendie, salle de bains, chambre à coucher ou pièce commune de l'immeuble.
Évacuation des fumées
Le générateur de chaleur travaille en dépression et il est muni d'un ventilateur à la sortie pour l'extraction des fumées. Le système d'évacuation doit être unique pour le générateur, des évasions dans le conduit de la cheminée partagée avec d'autres dispositifs ne sont pas admises.
Les composants du système d'évacuation des fumées doivent être choisis par rapport à la typologie de l'appareil à installer conformément à :
UNI/TS 11278 dans le cas de cheminées métalliques, avec une attention particulière à ce qui est indiqué dans la désignation ; UNI EN 13063-1 et UNI EN 13063-2, UNI EN 1457, UNI EN 1806 : en cas de cheminées non métalliques. La longueur de la partie horizontale doit être minimale et de toute façon ne pas dépasser 3 mètres, avec une inclinaison minimale de 3 % vers le haut Le nombre de changements de direction, y compris du à l'utilisation d'un élément en "T", doit se limiter à 4. Il faut prévoir un raccord en "T" avec un bouchon de récolte des condensats à la base de la partie verticale. Si l'évacuation ne s'insère pas dans un conduit de cheminée, une partie verticale avec un terminal anti-vent est demandée (UNI 10683) Le conduit vertical peut être à l'intérieur ou à l'extérieur de l'édifice. Si le canal à fumée s'insère dans un conduit de cheminée existant déjà, celui-ci doit être certifié pour combustibles solides Si le canal à fumée est à l'extérieur de l'édifice, il doit toujours être isolé. Les canaux à fumée doivent être prévus avec au moins une prise étanche pour d'éventuels échantillonnages de fumées. Toutes les parties du conduit des fumées doivent pouvoir être inspectées. Des ouvertures d'inspection doivent être prévues pour le nettoyage. Si la température des fumées du générateur est inférieure à 160°C + température ambiante à cause du haut rendement (consulter données techniques), le générateur devra absolument être résistant à l'humidité. Un système d'évacuation des fumées ne respectant pas les points précédents ou, en général, n'était pas conforme aux normes, peut provoquer l'apparition de phénomènes de condensation à l'intérieur.

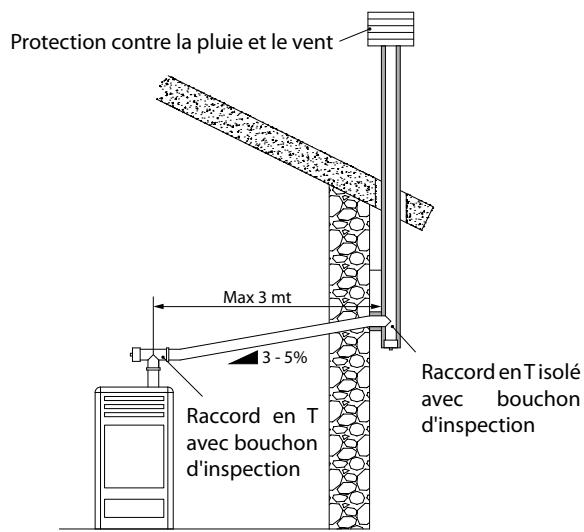

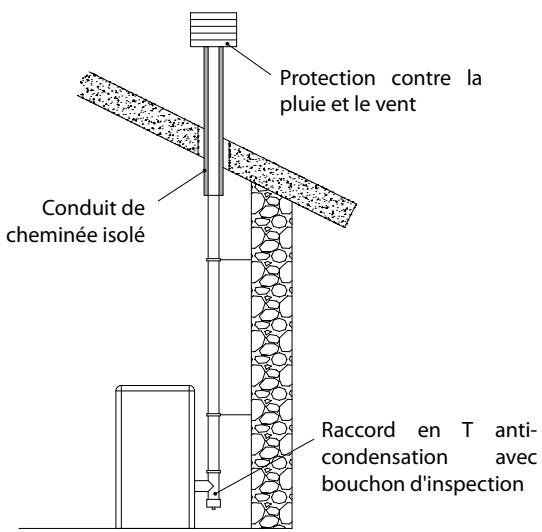

POT de cheminée
Les pots de cheminée doivent répondre aux exigences suivantes :
avoir une section utile de sortie non inférieure au double de celle de la cheminée/système tubé sur lequel il est inséré; être conformés de façon à empêcher la pénétration dans la cheminée/système tubé de la pluie et de la neige; être construits de façon à garantir l'évacuation des produits de la combustion, même en cas de vents provenant de n'importe quelle direction et avec n'importe quelle inclinaison;
Le produit peut être raccordé à un conduit de fumée à usage partagé (c'est-à-dire à raccordement multiple) à condition que les exigences des normes régionales et nationales, parmi lesquelles la DIN EN 13384-2, DIN V 18160-1, DIN 18896 et la MFeuV-2007 (Muster-Feuerungsverordnung), soient obligatoirement respectées, et que le ramoneur du district ait contrôle et approuvé les conditions d'installation. Les indications suivantes doivent être respectées par l'utilisateur final :
Le dispositif peut uniquement être actionné avec les portes fermées. Les portes et tous les dispositifs de réglage du dispositif doivent rester fermés quand le dispositif n'est pas en marche (sauf en cas d'opérations de nettoyage et de maintenance).
Branchement au réseau électrique
Le générateur est muni d'un câble d'alimentation électrique qui doit être branché à une prise de 230V 50Hz, avec, si possible, un interrupteur magnétothermique. La prise de courant doit être facilement accessible.
L'installation électrique doit être conforme aux normes ; vérifier en particulier l'efficacité du circuit de mise à la terre. Une mise à la terre non adéquate de l'installation peut provoquer un dysfonctionnement dont le fabricant ne se déclare pas responsable.
Des variations d'alimentation supérieures à 10% peuvent provoquer des anomalies de fonctionnement du produit.

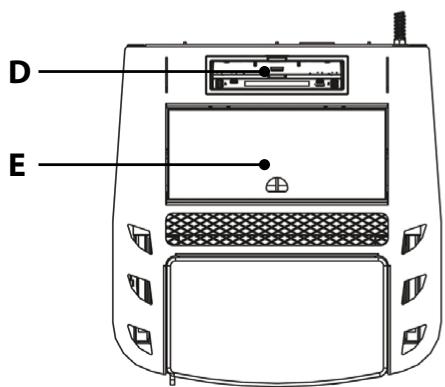

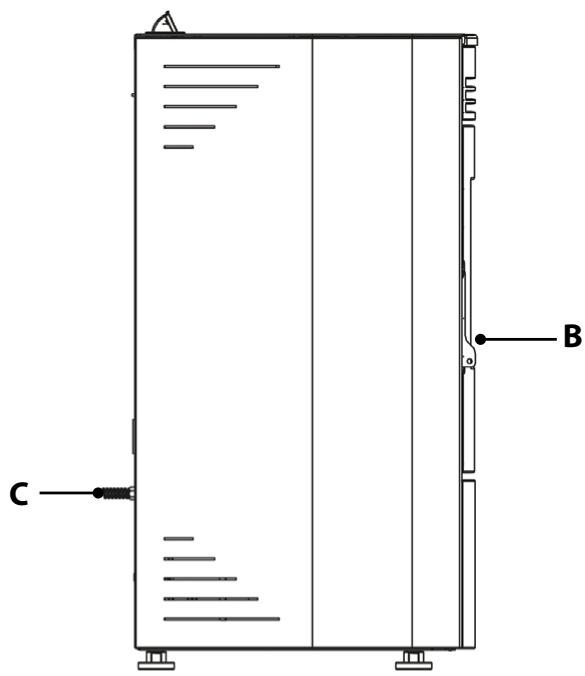

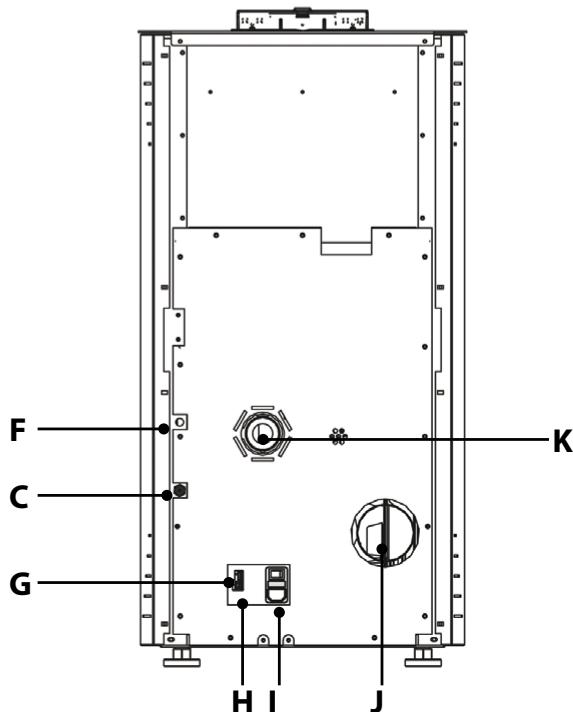

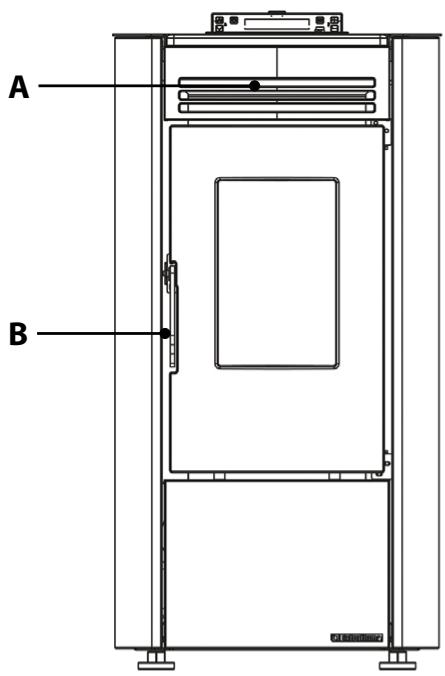

Détails KETTY EVO 2.0
| A | Sortie air ambient | E | Réserveir à pellet | I | On/Off Fusible Alimentation 230V |
| B | Accès,chambre de combustion et tiroir à cendres | F | Réallementment thermostat à bulbe | ||
| C | Capteur ambient | G | Entrée de série | J | Sortie de fumées arrêté |
| D | Ecran | H | Entrée thermostat supplémentaire | K | Entrée de l'air combustant |
Positionnement du poêle
Pour un fonctionnement correct du produit, il est recommandé de le positionner à l'aide d'un niveau, de manière à ce qu'il soit parfaitement horizontal.

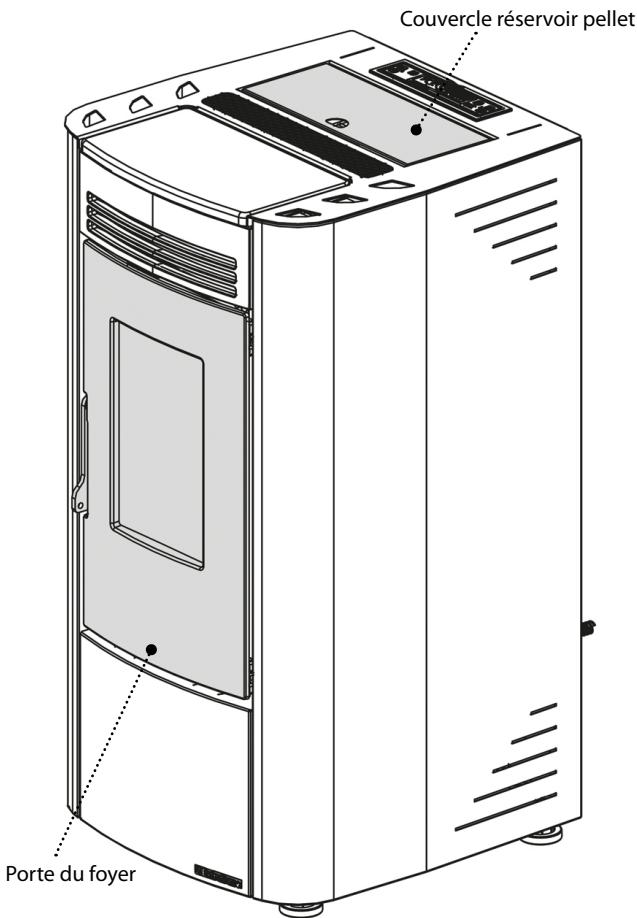

NOTES pour le fonctionnement correct
Pour un fonctionnement correct du poèle à pellet, il est nécessaire de respecter les indications suivantes :
Durant le fonctionnement du poèle, mais aussi pendant son utilisation, toutes les portes (réservoir pellet, porte, tiroir à cendres), doivent rester fermées. Elles ne peuvent être ouvertes que le temps nécessaire au chargement du combustible et à la maintenance.
Le non-respect de l'une des observations décrites ci-dessus au cours du fonctionnement entraînera la visualisation sur l'afficheur :
FERMER RESERVOIR-PORTE
Cette signalisation indique que 60 secondes sont à disposition pour fermer la porte et le couvercle du réservoir.
Au bout de 60 secondes, le poêle se mettra, au moment de l'allumage, en défaut « AL DEPR » tandis que durant le fonctionnement normal le poêle se mettra en « ATTENTE REFROIDISSEMENT » pour ensuite redémarrer automatiquement quand les conditions seront réalisées (poêle froid, etc.).

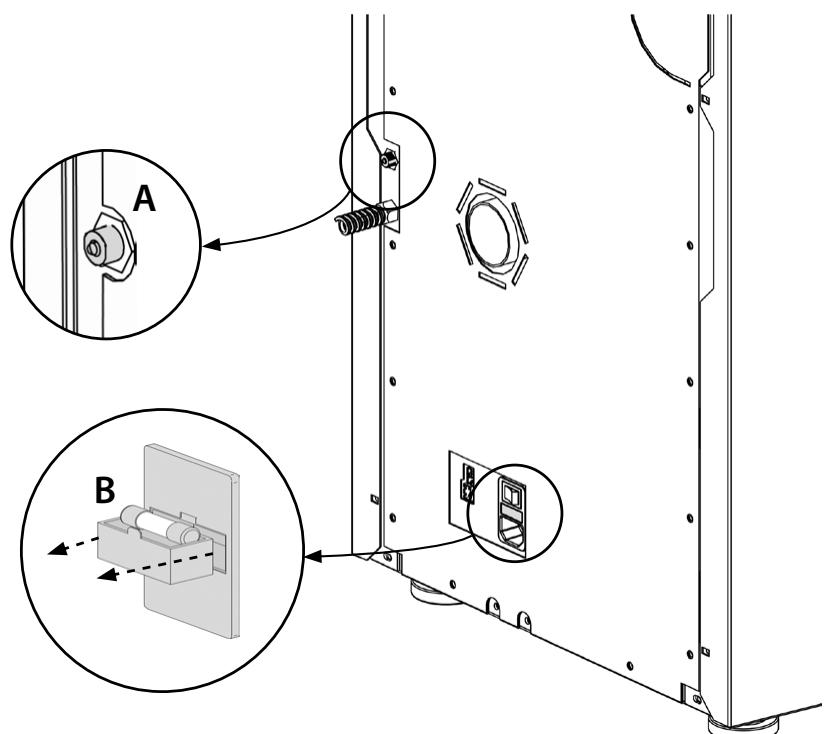

Réarmement du thermostat à BULBE
La figure indique la position du thermostat de sécurité (A) du réservoir.
Il est vivement conseillé de contacter le technicien agréé en cas de déclenchement de l'un des réarmages, pour en vérifier la cause.
Fusible
Si le poêle n'est pas alimenté, il est recommandé de faire vérifier le fusible (B) par un technicien qualifié
Les pellets sont fabriqués en soumettant à une pression très élevée la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois.
Ce type de combustible est absolument écologique puisqu'il n'utilise aucune colle pour qu'il reste compact. En effet, la compacité durable des pellets est garantie par une substance naturelle qui se trouve dans le bois : la lignine.
En plus d'être un combustible écologique, puisqu'il exploite au maximum les résidus du bois, le pellet présente aussi des avantages techniques.
Alors que le bois possède un pouvoir calorifique de 4,4 kW/kg. (avec 15% d'humidité, donc après environ 18 mois de séchage), celui du pellet est de 5 kW/kg.
La densité du pellet est de 650kg / m³ et sa teneur en eau représenté 8% de son poids. C'est pourquoi il n'est pas nécessaire de secher le pellet pour obtenir un rendement calorifique suffisant.
Le pellet utilisé devra être conforme aux caractéristiques décrites par les normes :
En plus class A1, ISO 17225-2 class A1
UNI EN 303-5 avec les caractéristiques suivantes : teneur en eau ≤ 12%, teneur en cendres ≤ 0,5% et pouvoir calorifique inférieur >17~MJ/kg (dans le cas des chaudières).
Le fabricant conseille de toujours utiliser des pellets d'un diamètre de 6 mm pour ses produits.
Stockage du PELLET
Afin de garantir une combustion sans problèmes, il faut que le pellet soit conservé dans un lieu sans humidité.
Ouvrir le couvercle du réservoir et charger le pellet à l'aide d'une pelle.
Garder propre
L'UTILISATION DE PELLETS DE MAUVAISE QUALITE OU COMPOSÉS D'UN AUTRE MATERIALAUX ENDOMMAGE LES FONCTIONS DU GÉNÉRATEUR ET PEUT PROVOQUER L'ANNULATION DE LA GARANTIE ET DONC LA RESPONSABILITÉ DU PRODUCTEUR.

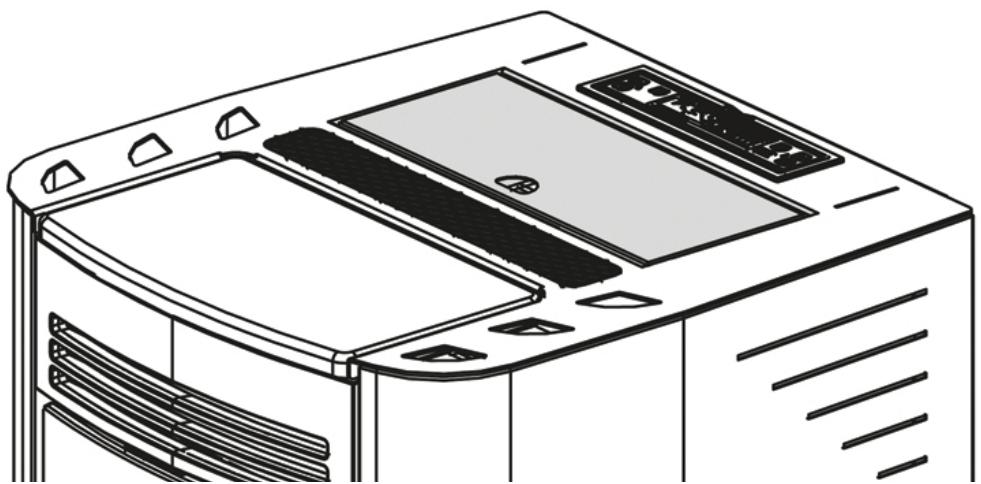

Réserveur à PELLET
Durant le fonctionnement du poêle, le couvercle du réservoir à pellet doit rester fermé.
IL EST RECOMMANDÉ DE NE PAS POSER DIRECTEMENT LE SAC SUR LE POÉLE POUR REMPLIR LE RÉSEROVIR! TOUJOURS UTILISER UNE PELLE POUR CHARGER LE RÉSEROVIR. NE PAS FROTTER OU POSER DES POIDS SUR LE JOINT DU RÉSEROVIR. MAINTENIR LES SURFACES D'APPUI DU JOINT DU COUVERCLE DU RÉSEROVIR TOUJOURS BIEN PROPRE. VÉRIFIER RÉGULIÈREMENT L'ÉTAT DU JOINT. EN CAS DE DÉTERIORATION, CONTACTER LE TECHNICIEN HABILE LE PLUS PROCHE.

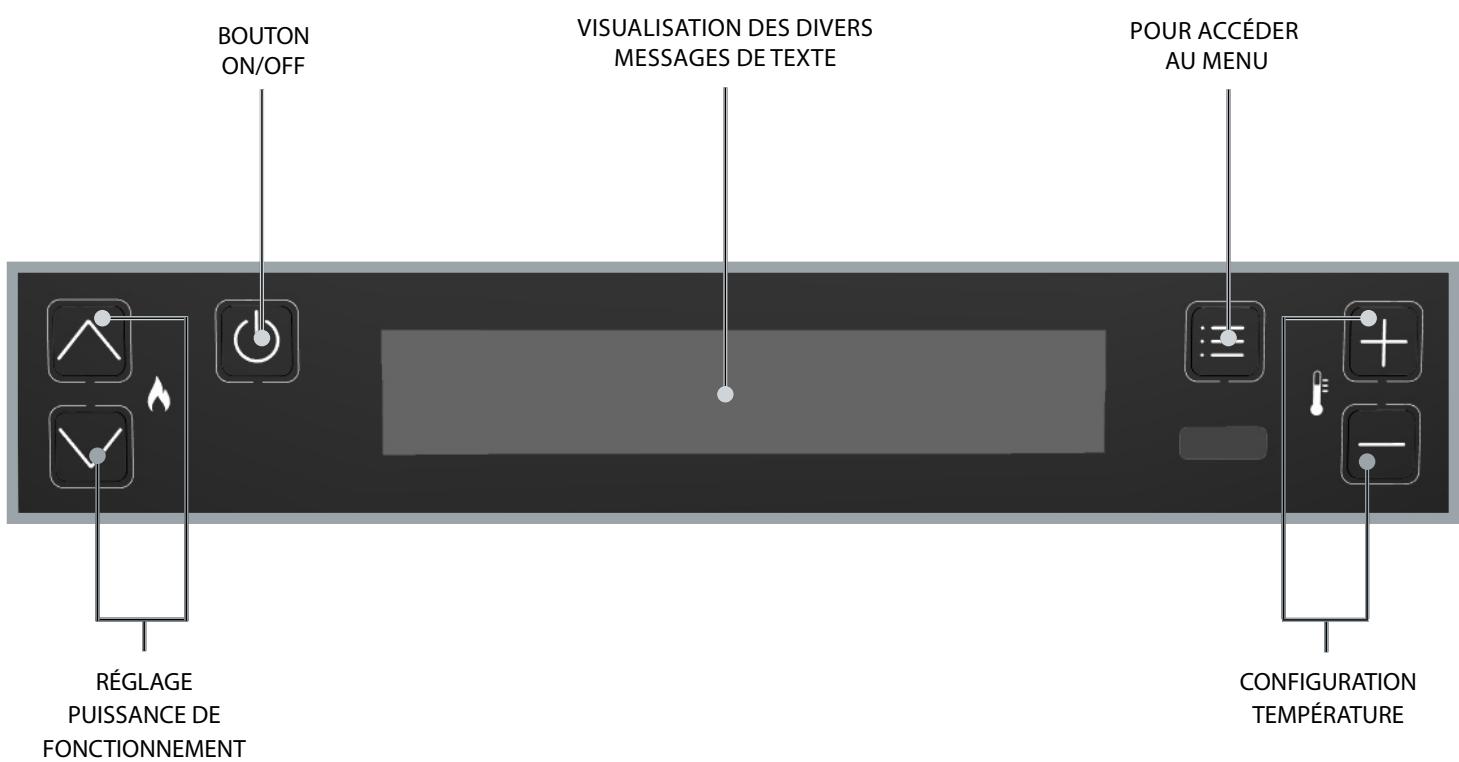

Panneau de commandes
| LÉGENDE ICONÉS | |||
| ! | Indique la présence d'une alarme. Éteinte : indique l'absence d'alarmes Allumée : indique la présence d'une alarme | L+ | Indique l'état de la programmation hebdomadaire Éteinte : désactivée. Allumée : activée. |
| BT | Non utilisée | WI-FI | Non utilisée |
| O | Indique le contact du thermostat externe supplémentaire Contact fermé : le contact du thermostat supplémentaire externe est fermé. Contact ouvert : le contact du thermostat supplémentaire externe est ouvert. (Icône visible uniquement si le SET THERMOSTAT est définiti sur « LOW-TA ») | STBY | Icône fonction STAND-BY Éteinte : désactivée. Allumée : activée. |
| Indique la puissance du poèle. Flamme allumée : puissance stable. Flamme clignotante, la puissance est en train d'augmenter ou de diminuer. Les tirets indiquent la puissance réelle de la machine. | Non utilisée. | ||
| Indique le fonctionnement du ventilateur tangentiel. Éteinte = ventilation inactive. Allumée = ventilation active. Clignotante = ventilation active en mode COMFORT | Indique la fonction EXTINGENCE RETARDEE Allumée = extinction retardée active Éteinte = extinction retardée désactivée | ||
MENUGENÉRAL
1 Revenir en arrêt - quitter 2 3 Parcourir paramètres : suivant (3) ; précédent (2) 4 5 Modifier données configuration : augmentation (4) ; diminution (5)
(6) Confirmer - accès au Menu
* RESERVE AU TECHNICIEN
MISES en GARDE générales
Conseils à suivre durant les premières mises en marche du produit : Au cours des premières heures de fonctionnement, des fumées et des odeurs peuvent être émises ; elles sont dues au processus normal de « rodage thermique ».
Au cours de ce processus, d'une durée variable en fonction du produit, il est recommandé de:
Bien aérer la pièce Si présentes, retirer les pièces en faience ou en pierre naturelle de la partie supérieure du produit Activer le produit à la puissance et température maximales - Éviter de rester longtemps dans la Ne pas toucher les surfaces du produit
Remarques :
Le processus se termine au bout de quelques cycles de chauffage/rafraîchissement.
Pour la combustion, ne pas utiliser des éléments ou des substances différentes de celles indiquées dans le manuel.
Avant de procéder à l'allumage du produit, il faut effectuer les contrôles suivants:
S'il est prévu de brancher le produit à un circuit hydraulique, ce dernier doit être complet et en état de marche, et respecter les indications figurant dans le manuel du produit et les normes en vigueur en la matière. Le réservoir à pellet doit être complètement rempli. La chambre de combustion et le brasier doivent être propres. Vérifier la fermeture hermétique de la porte du foyer, du tiroir à cendres et du réservoir à pellet (si présente en version hermétique) ; ces derniers doivent être fermés et sans aucun corps étranger au niveau des éléments et des joints d'étanchéité. Vérifier que le cordon d'alimentation est correctement branché. L'interrupteur bipolaire (si présent) doit être mis sur « 1 ».

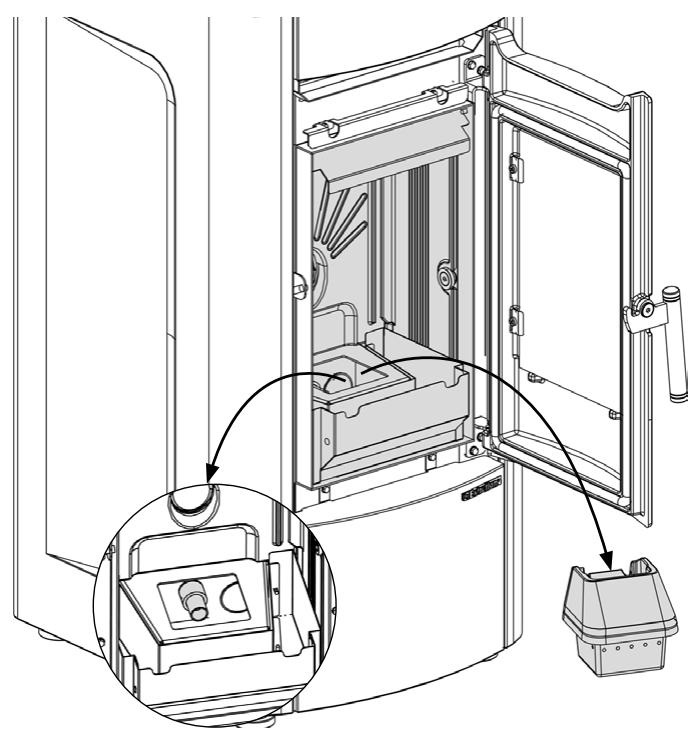

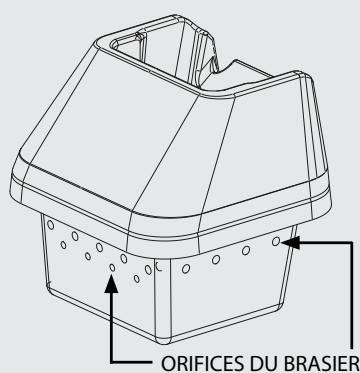

VÉRIFIER QUE LE FOND DU BRASIER SOIT SANS RÉSIDUS NI INCRUSTATIONS. LES TROUS PRÉSENTS SUR LE FOND DOIVENT ÊTRE COMPLÉTEMENT LIBRES, POUR GARANTIR UNE COMBUSTION CORRECTE. IL EST POSSIBLE D'UTILISER LA FONCTION « EASY SETUP » POUR ADAPTER LA COMBUSTION EN FONCTION DES EXIGENCES DÉCRITES.
Configurations pour le premier allumage
Une fois branché le câble d'alimentation dans la partie arrêtée du poèle, mettre l'interrupteur, toujours placé à l'arrêté, dans la position (l). L'interrupteur placé à l'arrêté du poèle sert à donner la tension à la carte du poèle.
Le poêlé reste éteint et le panneau affiche une première page-écran avec la mention OFF.
Date-heure
Ce menu permet de régler l'heure et la date.
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. Confirmer DATE-HEURE en appuyant sur la touche 6 et utiliser les touches 4 et 5 pour l'attribution du jour. Continuer en appuyant sur la touche 6. Pour le réglage du jour, de l'heure, des minutes, de la date, du mois, de l'année, utiliser la touche 4 ou 5 pour régler et la touche 6 pour avancer. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.
Ce menu permet de sélectionner la langue préférée.
Les langues disponibles sont :
Italien - Anglais - Allemand - Français - Espagnol - Portugais - Danois - Estonien - Croatia - Slovène - Néerlandais - Polonais.
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. Appuyer sur la touche 3 jusqu'à LANGUE et confirmer à l'aide de la touche 6. Sélectionner la langue à l'aide de la touche 4 ou 5. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.
Ce menu permet de sélectionner l'unité de mesure de la température. La valeur prédéfinie est °C.
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. Appuyer sur la touche 3 jusqu'à DEGREES et confirmer à l'aide de la touche 6. Utiliser les touches 4 - 5 pour sélectionner Celsius ou Fahrenheit. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.
Allumage

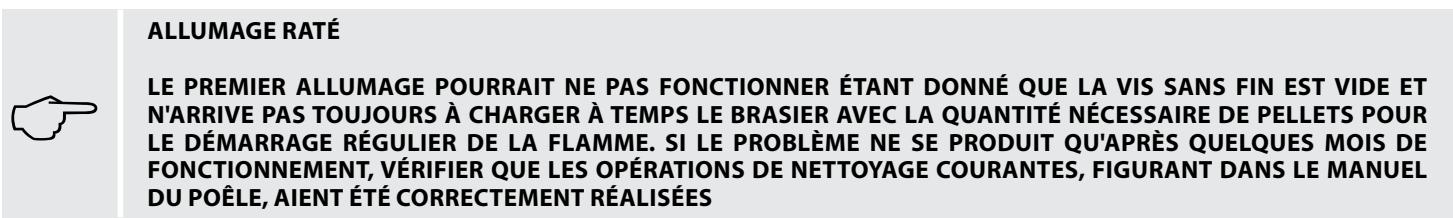

Après la vérification des points susmentionnés, appuyer sur la touche 1 pendant trois secondes pour allumer le poêle. Pour la phase d'allumage, 15 minutes sont à disposition pour vérifier la présence de la flamme. Lorsque la température de contrôle est atteinte, le poêle interrompt la phase d'allumage et passe en DEMARRAGE.
Demarrage
Durant la phase de démarrage, le poêle se stabilise en augmentant progressivement la combustion, pour démarrer ensuite la ventilation, et passer en TRAVAIL
Travail
Durant la phase de travail, le poêle se met au Set Puissance défini par l'utilisateur, chauffant la pièce jusqu'à l'atteinte du Set Thermostat. Voir la rubrique suivante.
SET thermostat
Le Set thermostat Ambient peut être réglé à l'aide des boutons 4 et 5, sur LOW-TA - 7°C - 37°C - HOT. Si la valeur est comprise entre 07°C - 37°C, le poêle contrôle la température ambience au moyen d'une sonde intégrée dans la machine. Après avoir atteint la température configurée, le poêle réduit automatiquement la puissance pour garantir un confort optimal et réduire la consommation de pellet : ce processus s'appelle « modulation ».

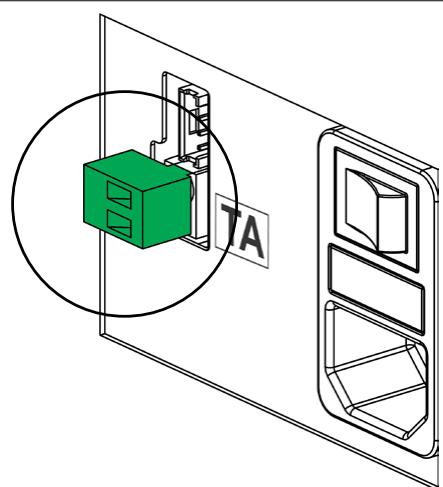

Low-ta / HOT
Si le Set Thermostat est « LOW-TA » (set sous le seul des ), le contrôle de la température est confié au contact thermostat supplémentaire, et la sonde de température intégrée dans la machine est par conséquent ignorée.
Si le contact est fermé (demande), alors le poêle fonctionne toujours à la puissance configurée.
Si le contact est ouvert (satisfait), alors le poêle se met au minimum.
Si la configuration est sur « HOT » (set supérieur à 37°C), le poêle fonctionne tout le temps et uniquement à la puissance configurée, ignorant donc le contact externe et la sonde de température.
Le Set Puissance a 5 niveaux de fonctionnement. La puissance est modifiable à l'aide des touches 2 ou 3.
Puissance 1 = niveau minimal - Puissance 5 = niveau maximal.
La modification est sauvegardée après avoir quitté avec la touche 1.
Soufflage AUTO
Durant la phase de travail et à intervalles réguliers, le poêle effectue un nettoyage du brasier appelé « SOUFFLAGE AUTO »
L'activation de cette fonction est visible sur l'afficheur avec le message correspondant. Durant le « SOUFFLAGE AUTO », le chargement du pellet est ralenti et le moteur des fumées est accéléré.
À la fin de la phase de nettoyage, le poêle se remet en mode travail avec des conditions de fonctionnement normales.
Arrêt
Appuyer sur la touche 1 pendant trois secondes.
Après avoir réalisé cette opération, l'appareil entre automatiquement en phase d'arrêt et bloque le chargement du pellet.
Le moteur d'aspiration des fumées et le moteur de la ventilation de l'air chaud resteront allumés tant que la température du poêle ne descend pas en-deçà du seuil de sécurité.
Rallumage
Le rallumage du poêle est possible uniquement si la température des fumées est inférieure à un seuil prédéfini et si un temps minimum de sécurité s'est écoulé.
N'UTILISER AUCUN LIQUIDE INFLAMMABLE POUR L'ALLUMAGE!
AU COURS DU REMPLISSAGE, NE PAS PLACER LE SAC DE PELLET CONTRE LE POÊLE BOUILLANT!
EN CAS DE PROBLEMES D'ALLUMAGE REPÉTÉS, CONTACTER UN TECHNICIEN AUTORISÉ.
Air ambiance
Ce menu permet de définir la vitesse du moteur de ventilation frontale. Modes : (COMFORT, AUTO).
En sélectionnant le mode COMFORT, la vitesse de la ventilation frontale est réduite par rapport au mode AUTO.
La ventilation frontale est normalement désactivée quand le produit est à la puissance minimale, une fois que les conditions déquates de température sont garanties.
Procedure de commande
Appuyer sur la touche 6. Confirmer AIR AMBIANCE en appuyant sur la touche 6. Utiliser les touches 4-5 pour sélectionner le mode souhaité. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.
Le poids volumétrique du pellet est le rapport entre le poids et le volume du pellet. Ce rapport peut changer tout en conservant la qualité du pellet. La fonction EASY SETUP permet de varier le réglage du poids volumétrique en augmentant ou diminuant les valeurs prédéfinies. Dans le programme du poêle, les valeurs disponibles sont de « -3 » à « +3 »; tous les poêles sont réglés au moment de la production avec la valeur optimale de 0.
En cas de dépôt excessif sur le brasier, entrer dans le programme EASY SETUP et réduire la valeur à « -1 » ; attendre le jour suivant et, en l'absence d'amélioration, réduire ultérieurement jusqu'à « -3 »
En cas de besoin d'augmenter le réglage du poids volumétrique du pellet, passer de la valeur par défaut « 0 » à « +1 », « +2 », « +3 » en fonction du besoin.
| DéPÔT EXCESSIF DE PELLETS DANS LE BRASIER | FONCTIONNEMENT NORMAL | PEU DE DéPÔT DE PELLET DANS LE BRASIER | ||||
| -3 | -2 | -1 | 0 | +1 | +2 | +3 |
| TROISIÈME PLAGE DE DIMINUTION SI LES DEUX PREMIères SONT INSUFFISANTES | DEUXIÈME PLAGE DE DIMINUTION SI LA PREMIÈRE EST INSUFFISANTE | PREMIÈRE PLAGE DE DIMINUTION (TESTER 1 JOUR) | VALEUR OPTIMALE PAR DÉFAUT | PREMIÈRE PLAGE D'AUG-MENTATION | DEUXIÈME PLAGE D'AUG-MENTATION SI LA PREMIÈRE EST INSUFFI-SANTE | TROISIÈME PLAGE D'AUG-MENTATION SI LES DEUX PREMIÈRES SONT INSUFFISANTES |
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à EASY SETUP et confirmer à l'aide de la touche 6. Utiliser les touches 4-5 pour sélectionner la plage. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.
N. B.: SI CES RÉGLAGES NE RÉSOLVENT PAS LES DÉPÔTS DE PELLETS PRÉSENTS DANS LE BRASIER, CONTACTER LE CENTRE D'ASSISTANCE LE PLUS PROCHE.
Cette fonction permet de programmer l'allumage et l'arrêt du poêle automatiquement.
Le CHRONO est par défaut désactivé.
Le chrono permet de programmer 4 créneaux horaires par jour, à utiliser pour tous les jours de la semaine.
Dans chaque créneau horaire, il est possible de configurer l'heure d'allumage et d’arrêt, les jours d’utilisation du créneau horaire programme, la température souhaitée et la puissance. Le réglage du jour et de l’heure actuelle est fondamental pour le fonctionnement correct du chrono.
Avant d'utiliser la fonction chrono, il est nécessaire de définir le jour et l'heure actuelle ; vérifier par conséquent d'avoir suivi les points énumérés dans le sous-chapitre « DATE-HEURE ». Pour que la fonction chrono fonctionne correctement, il faut, en plus de la programmation, l'activer. Les 4 créneaux horaires peuvent être superposés par l'intermédiaire des heures d'allumage et d'extinction.
Cela permet d'obtenir une association d'horaires pendant lesquels il est possible de définir plusieurs températures et puissances sans influencer l'état de travail du poêle.
N. B: en cas de présence de cristaux superposés, le produit reste allumé jusqu'à l'heure d'extinction la plus tardive.
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à CHRONO et confirmer à l'aide de la touche 6. Confirmer HABILITATION à l'aide de la touche 6. Utiliser les touches 4-5 pour activer (ON) ou désactiver (OFF) Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.
SI LE CHRONO HEBDOMADAIRE EST ACTIF SUR LE TABLEAU DE COMMANDE, UN CARRÉ DE L'ICÔNE CORRESPONDANTE EST VISIBLE
EXEMPLE CHRONO HORAIRES/CRÉNEAUX SUPERPOSES
CRÉNEAU HORAIRE
SETPUISSANCE
SET THERMOSTAT
| Créneau hora 1 | start 02:00 stop 23:00 | puissance 3 - SET THERMOSTAT 22°C | |
| Créneau hora 2 | start 08:00 stop 16:30 | puissance 1 - SET THERMOSTAT 18°C | |
| fonctionnement poège | |||
Réglages
DATE-HEURE LANGUE DEGREES
VOIR CHAPITRE: CONFIGURATIONS PREMIER ALLUMAGE
Ecran
Ce menu permet de régler l'intensité lumineuse de l'écran. Les valeurs possibles varient de OFF, 1 à 20. Sur OFF, le rétro-éclairage de l'écran est à l'intensité maximale et s'est un retard de 60 secondes.
Le rétro-éclairage se rallume en appuyant sur une touche ou si le poêle est en défaut.
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. Continuer en appuyant sur la touche 3 jusqu'à ECRAN et confirmer à l'aide de la touche 6. Utiliser les touches 4-5 pour sélectionner l'intensité souhaitée. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.
Stand-by
La fonction STAND BY, si activée, est utilisée pour programmer un arrêt de la machine commandé par le thermostat supplémentaire
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. Poursuivre en appuyant sur la touche 3 jusqu'à STAND BY et confirmer avec la touche 6. Utiliser les touches 4-5 pour activer (ON) / désactiver (OFF). Appuyer sur la touche 6 pour confirmer et la touche 1 pour returner aux menus precedents jusqu'à l'etat initial.
Fonction STAND BY réglée sur on
Si la fonction Stand-by est activée (ON) et si la température ambiance dépasse la valeur du SET THERMOSTAT + DELTA-T OFF, le poêle se met alors en arrêt après un retard prédéfini par défaut, et affiche STAND BY.
Quand la température ambiente est inférieure à SET THERMOSTAT - DELTA-T ON et après un éventuel temps de refroidissement, le poèle se rallume.
Fonction STAND BY réglée sur OFF (reglage par défaut)
Si la fonction STAND BY n'est pas activée (OFF), et que le poèle dépasse la température ambiente définie, il se met au minimum, module et affiche MODUL. Quand la température ambiente est inférieure à SET THERMOSTAT le poèle recommence à fonctionner à la puissance définie et affiche TRAVAIL.
Si la fonction STAND BY n'est pas activée (OFF), et que le poèle dépasse la température ambiente définie sur le thermostat supplémentaire (contact ouvert), il se met au minimum et affiche MODUL. Quand la température ambiente est inférieure au set défini sur le thermostat supplémentaire (contact fermé), le poèle reconnce à fonctionner à la puissance définie et affiche TRAVAIL.
Fonction STAND BY réglée sur on
Quand la fonction STAND BY est activée (ON), quand la température ambiente définie sur le thermostat supplémentaire est atteinte (contact ouvert), le poêle se mettra en arrêt après un retard prédéfini par défaut, et affichera STAND BY.
Quand la température ambiente sera inférieure au set défini sur le thermostat supplémentaire (contact fermé) et après un éventuel temps de refroidissement, le poèle se rallumera.
POUR UN FONCTIONNEMENT CORRECT REGLER SET THERMOSTAT SUR LOW-TA. > VOIR CHAPITRE: RÉGLAGES THERMOSTAT SUPPLEMENTaire
N.B.: L'installation DOIT être effectuée par un technicien autorisé
Il existe la possibilité de contrôler par thermostat un local adjacent à la chambre où a été placé le poêle : il suffit de connecter un thermostat en suivant la procédure décrite au point suivant (il est conseillé de positionner le thermostat mécanique en option à une hauteur du sol d’environ 1,50 m). Le fonctionnement du poêle avec le thermostat externe branché sur la borne TA peut être différent en fonction de l’activation ou de la désactivation de la fonction STAND-BY.
Installation du thermostat supplémentaire
- Éteindre l'appareil au moyen de l'interrupteur général situé sur l'arrière du poêle. Enlever la fiche de la prise de courant correspondante.
- Brancher les deux câbles du thermostat (contact nu - 230 V!) sur la borne (TA) située au dos de la machine.
Pour un fonctionnement correct, régler SET thermostat ambiant sur low-ta
Cette fonction permet le réglage des seuils d'hystérésis pour l'allumage (DELTA T ON) et l'arrêt (DELTA T OFF), utilisés pour générer l'intervalle de réglage s'il n'est pas géré par un thermostat externe.
Les valeurs possibles pour le DELTA-T varient de: 0.5 - 5°C
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer avec la touche 6. Appuyer sur la touche 3 jusqu'à DELTA-T et confirmer avec la touche 6. Utiliser les touches 4-5 pour sélectionner la valeur souhaitée. Appuyer sur la touche 6 pour confirmer et la touche 1 pour retourner aux menus précédents jusqu'à l'état initial.
CHARGE initiale
Ce fait est vide. Avec le poêlon froid et sur OFF , s'assurer d'avoir introduit le pellet à l'intérieur du réservoir et activer la fonction CHARGE INITIALE et confirmer avec OK.
Pour interrompre le chargement en continu, il suffit d'appuyer sur la touche 1 pendant 3 s.
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6. Continuer en appuyant sur la touche 3 jusqu'à CHARGE INITIALE et confirmer à l'aide de la touche 6. Utiliser les touches 4-5 pour sélectionner activer « ON » / désactiver « OFF » Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.
Permet de rétablir toutes les valeurs modifiables par l'utilisateur aux valeurs d'usine.
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer avec la touche 6. Appuyer sur la touche 3 jusqu'à l'affichage de EFFACER et confirmer avec la touche 6. Utiliser les touches 4-5 pour sélectionner activer « ON »/désactiver « OFF ». Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.
La fonction permet de choisir parmi deux valeurs :
OFF (désactivé - par défaut) ON (activé)
L'activation (EASY CONTROL = ON) est conseillée en cas de formation excessive de résidus de combustion et en cas de phénomènes de condensation dans le conduit de fumée durant le fonctionnement à des puissances réduites (voir chapitre CONDUIT DE FUMÉE).
Attention! L'activation de la fonction EASY CONTROL est conseillée sous supervision d'un technicien qualifié.
Procedure de commande
Appuyer sur la touche 6. Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer avec la touche 6. Continuer en appuyant sur la touche 3 jusqu'à EASY CONTROL et confirmer avec la touche 6. Utiliser les touches 4-5 pour sélectionner activer « ON »/désactiver « OFF » Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.
Extinction retardee
Il est possible de retarder l'extinction de l'appareil en programmant un retard. Par exemple, s'il est 20h00 et l'extinction retardée est réglée sur 1h, le poêle s'éteint alors automatiquement à 21h00.
En appuyant longuement sur les touches 2 et 4, il est possible d'acceder à la page-écran « EXTINCTION RETARDEE » (ce réglage est disponible uniquement si la machine est en mode DÉMARRAGE ou TRAVAIL).
Les touches 4-5 permettent d'augmenter/réduire le nombre d'heures après lesquelles le poêle se met en mode nettoyage final tout seul.
Les heures possibles varient de OFF, 1 à 9.
La touche P6 permet de confirmer et de revenir à la page d'accueil.
Si la fonction est active, le symbole du chrono s'affiche et clignote. Le temps de travail restant est indiqué à 1h de l'extinction configurée en affichant toutes les minutes la page avec le titre « EXTINCTION RETARDEE » et la valeur « HEURES xx:xx »
Clavier BLOQUE
La fonction permet de bloquer les touches de l'écran (comme sur les téléphones mobiles).
Avec la fonction activée, chaque pression sur une touche entraine l' apparition de « CLAVIER BLOQUE »
Pour bloquer le clavier, appuyer sur les touches 1 et 5 simultanément jusqu'à l'affichage de : « CLAVIER BLOQUÉ »
Pour débloquer le clavier, appuyer simultanément sur les touches 1 et 5 jusqu'à l'affichage de : « CLAVIER LIBRE »
Toujours SUIVRE les indications avec le maximum de sécurité !
S'assurer que la fiche du cordon d'alimentation est enlevée car le générateur pourrait avoir été programmé pour s'allumer. Que le générateur est complètement froid. Les cendres sont complètement froides. Durant les opérations de nettoyage du produit, garantir un renouvellement efficace de l'air de la pièce. Un nettoyage insuffisant compromet le bon fonctionnement et la sécurité!
Entretien
Pour un fonctionnement correct, le générateur doit être soumis à un entretien courant effectué par un technicien autorisé, au moins une fois par an.
Les opérations périodiques de contrôle et les entretiens doivent toujours être réalisés par des techniciens spécialisés et habilités qui agissent conformément aux normes en vigueur et aux indications données dans ce mode d'emploi et d'entretien.
FAIRE NETTOYER CHAQUE ANNÉE LE CIRCUIT D'ÉVACUATION DES FUMÉES, LES CONDUITS DE FUMÉE, Y COMPRIS LES RACCORDS EN « T», ET LES CACHES D'INSPECTION - LES COUDES ET LES SECTIONS HORIZONTALES SI PRÉSENTES! LA FRÉQUENCY DE NETTOYAGE DU GÉNÉRATEUR EST INDICATIVE! ELLE DÉPEND DE LA QUALITE DU PELLET UTILISÉ ET DE LA FRÉQUENCY D'UTILISATION.
IL EST POSSIBLE QUE CES OPÉRATIONS DOIVENT ÊTRE RÉALISÉES PLUS FRÉQUEMMENT
Nettoyage périodique à effectuer par l'utilisateur
Les opérations de nettoyage périodique, comme l'indique ce mode d'emploi et d'entretien, doivent être réalisées avec le plus grand soin, après avoir lu les indications, les procédures et les fréquences décrites à l'intérieur.
Nettoyage des surfaces et du revêtement
Ne jamais utiliser de nettoyants abrasifs ou chimiquement agressifs pour le nettoyage!
Le nettoyage des surfaces doit se faire avec le générateur et le revêtement complètement froids. Pour l'entretien des surfaces et des parties métalliques, il suffit d'utiliser un chiffon humidifié avec de l'eau ou avec de l'eau et du savon neutre.
Le non-respect des indications peut entraîner l'endommagement des surfaces du générateur et être la cause de l'annulation de la garantie.
Nettoyage du VERRE vitroceramique
Ne jamais utiliser de nettoyants abrasifs ou chimiquement agressifs pour le nettoyage!
Le nettoyage du verre vitrocéramique doit se faire lorsqu'il est complètement froid.
Pour nettoyer le verre vitrocéramique, il suffit d'utiliser un pinceau sec et du papier (journal) humidifié et passé dans le centre. Si le verre est très sale, utiliser exclusivement un nettoyant spécifique pour verre vitrocéramique. Pulvériser une petite quantité sur un chiffon et l'utiliser sur le verre vitrocéramique. Ne pas pulvériser le nettoyant ou autre liquide directement sur la vitre ou sur les joints!
Le non-respect des indications peut abimer les surfaces du verre vitrocéramique et entraîner l'annulation de la garantie.
Nettoyage du réservoir à PELLET
Quand le réservoir se vide complètement, débrancher le cordon d'alimentation du générateur et, avant de procéder à son replissage, enlever les résidus (poussière, copeaux, etc.) du réservoir.
LES JOINTS DU RÉSERVOIR À PELLET, BRASIER, VITRE DU FOYER GARANTISSENT LE FONCTIONNEMENT CORRECT DU POÊLE. CES ÉLÉMENTS DOIVENT ÊTRE RÉGULIÈREMENT CONTRÔLÉS PAR L'UTILISATEUR : EN CAS D'USURE OU DE DOMMAGES, IL FAUDRA LES REMPLACER IMMÉDIATEMENT.
CES OPÉRATIONS DEVONT ÉTRE RÉALISÉES PAR UN TECHNIÇIEN HABILITÉ.
SI LE CORDON D'ALIMENTATION EST ENDOMMAGE, IL DOIT ETRE REMPLACÉ PAR LE SERVICE D'ASSISTANCE TECHNIQUE OU DANS TOUS LES CAS PAR UNE PERSONNE POSSEDANT UNE QUALIFICATION ÉQUIVALENTE, DE SORTE À EVITER TOUT RISQUE.

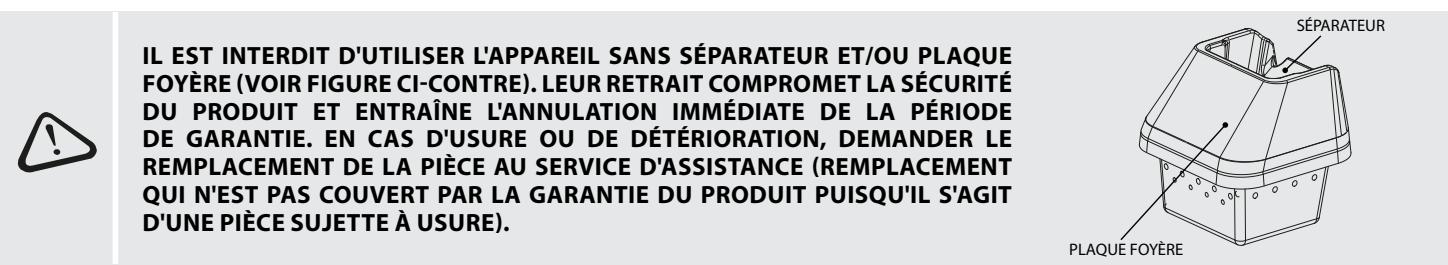

Brasier et chambre combustion :
Aspirer les résidus présents dans le brasier. Ôter complètement le brasier de son logement. Aspirer la cendre du logement du brasier, du culot de la bougie et de la chambre de combustion. Libérer/nettoyer tous les trous présents dans le brasier. Remettre le brasier dans son emplacement et le pousser vers la paroi du foyer.
REMARQUE: Utiliser un aspirateur à cendres ajustat avec un récipient spécial de séparation des cendres aspirées.

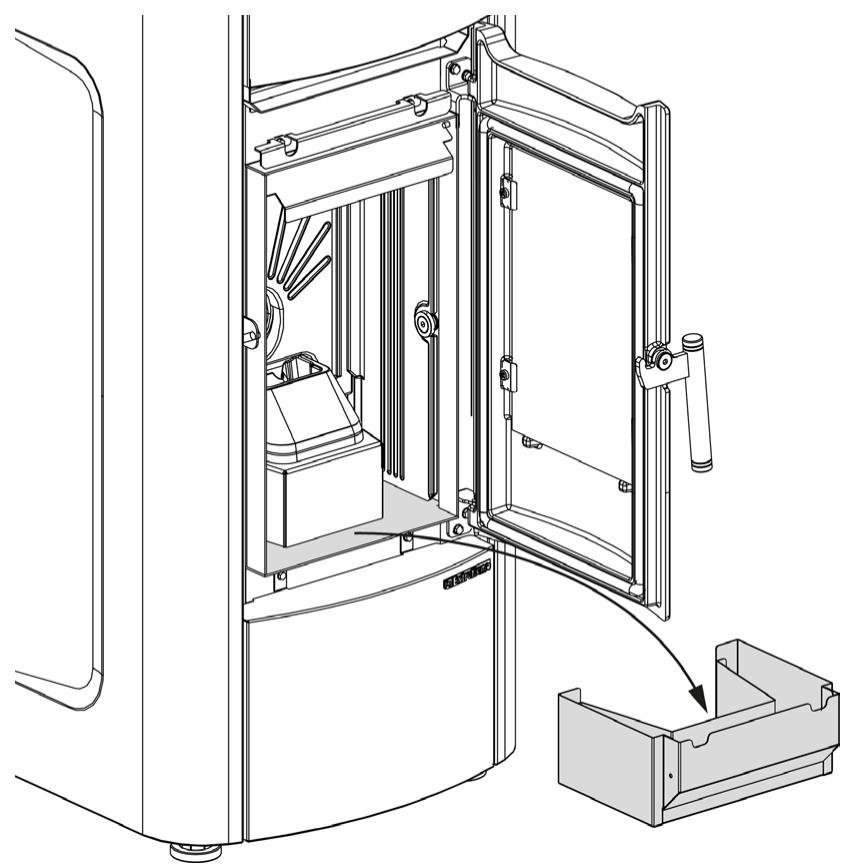

Compartiment CENDRE amovible :
Retirer le compartiment à cendre et le vider dans un contenant dédié.
| PIÉCES | FRÉQUENCY EN JOURS* |
| BRASIER (UTILISATEUR) | 3 |
| CHAMBRE DE COMBUSTION (UTILISATEUR) | 7 |
| COMPARTIMENT À CENDRES AMOVIBLE** (UTILISATEUR) | 3 |
| RACCORD EN « T »/ CONDUIT DE FUMÉE (TECHNICIEN HABILITÉ) | 365 |
- Utilisation moyenne de 8h à la puissance nominale max. ** La fréquence de nettoyage du compartiment à cendres dépend de plusieurs facteurs : type de pellet, puissance du poêle, utilisation du poêle et type d'installation.
Un brasier PROPRE garantit un fonctionnement correct!
LE FAIT DE MAINTENIR LE BRASIER ET SES ORIFICES TOUJOURS BIEN PROPRES, SANS RÉSIDUS DE COMBUSTION, GARANTIT AU GÉNÉRATEUR UNE BONNE COMBUSTION AU FIL DU TEMPS, ET ÉVITE LES ÉVENTUELS DYSFONCTIONNEMENTS QUI POURRAIENT EXIGER L'INTERVENTION DU TECHNICIEN.
IL EST POSSIBLE D'UTILISER LA FONCTION DANS LE MENU UTILISATEUR « EASY SETUP » POUR ADAPTER LA COMBUSTION AUX EXIGENCES DÉCRITES.
L'entretien courant doit être effectué au moins une fois par an.
Etant donné que le générateur utilise le pellet comme combustible solide, il requiert une intervention annuelle de maintenance courante, qui doit être effectuée par un Technicien habilité, en utilisant uniquement des pièces de rechange d'origine.
Le non-respect peut compromettre la sécurité de l'appareil et entraîner l'annulation des conditions de garantie.
Le respect de la fréquence de nettoyage réservée à l'utilisateur et décrite dans le mode d'emploi et d'entretien, garantit au générateur une combustion correcte au fil du temps, et évite les éventuelles anomalies et/ou dysfonctionnements qui pourraient requérir des interventions du technicien. Les demandes d'intervention d'entretien courant ne sont pas comprises dans la garantie du produit.
JOINTS: couvercle réservoir PELLET, porte, TIROIR à cendres et brasier, inspections du conduit de fumées
Les joints garantissent l'étanchéité du poêle et par conséquent son bon fonctionnement.
Ces éléments doivent être régulièrement contrôlés : en cas d'usure ou de dommages, il faudra les remplacer immédiatement.
Ces opérations devront être réalisées par un technicien autorisé.
Raccordement à la cheminée
Tous les ans, ou à chaque fois que cela s'avère nécessaire, aspirer et nettoyer le conduit qui mène à la cheminée. En présence de portions horizontales, il faut enlever les résidus avant qu'ils n'obstruent le passage des fumées.
Mise hors service (fin de SAISON)
À la fin de chaque saison, il est conseillé de vider totalement le réservoir de pellet avant d'éteindre le poêle et d'aspirer les éventuels résidus de pellet et la poussière à l'intérieur.
Il est également conseillé de débrancher le générateur du réseau électrique et, pour plus de sécurité, tout en présence d'enfants, d'enlever le cordon d'alimentation.
POUR CONNAIRE THE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW. LANORDICA-EXTRAFLAME. COM
LES IMAGES SONT DONNÉES A TITRE D'EXEMPLE.
| A | Moteur fumées (démontage et nettoyage et conduit de fumée et « T »), nouveau joint aux endroits prévus |
| B | Joints, réservoir pellet, inspections, tiroir à cendres et porte (remplacer et appliquer le silicone aux endroits prévus) |
| C | Chambre de combustion et échangeur (nettoyage total) y compris le nettoyage du culot de la bougie |
| D | Réserveur (vidage complet et nettoyage) |
| E | Vérification du tuyau d'aspiration de l'air et vérification/nettoyage du pressostat mécanique |
| F | Démontage du ventilateur d'air ambient et élimination de la poussière et des résidus de pellet. |
| AFFICHAGES | |
| ECRAN | CAUSE |
| OFF | Générateur éteint |
| START | La phase de start est en cours |
| PRECHARGE PELLET | Le chargement continu du pellet est en cours durant l'allumage |
| ALLUMAGE | La phase dédiée à l'allumage est en cours |
| DÉMARRAGE | La phase de préparation est en cours |
| TRAVAIL | La phase de fonctionnement normal est en cours |
| MODUL | Le générateur fonctionne au minimum |
| NETTOYAGE FINAL | Le nettoyage final est en cours |
| STAND-BY | Générateur étéint à cause du thermostat, en attente de se rallumer. |
| ATTENTE REFROIDISSEMENT | Un nouvel allumage est tenté quand le poèle vient d'être étéint. Quand le générateur effectue un arrêt, il est nécessaire d'attendre l'arrêt total du moteur des fumées puis d'effectuer le nettoyage du brasier. C'est seulement après avoir réalisésces opérations qu'il sera possible de rallumer le générateur. |
| ATTENTE BLACK OUT | Le générateur est en cours de refroidissement après une coupure de courant. Après la phase de refroidissement, il se rallumera automatiquement |
| SOUFFLAGE AUTO | Le soufflage automatique est activé |
| FERMER RESERVOIR-PORTE | Cette signalisation indique que 60 secondes sont à disposition pour fermer la porte et le couvercle du réservoir. Au bout des 60 secondes, le poèle déclenchera, durant la phase d'allumage, l'alarme « AL DEPR » alors que durant le fonctionnement normal, le poèle se mettra en « ATTENTE REFROIDISSEMENT » pour redémarrer ensuite automatiquement quand les conditions seront prsentes (poèle froid, etc.). |
| ALARMES | ||
| ECRAN | EXPLICATION | SOLUTION |
| Indique la présence d'une alarme. | Allumée : indique la présence d'une alarme L'alarme peut être réinitialisée uniquement si le moteur des fumées s'est arrêté et 15 minutes après l'affichage de l'alarme elle-même en appuyant sur la touche 1 pendant 3 secondes. | |
| EXTRACTEUR EN PANNE | Panne moteur des fumées | Contacter le centre d'assistance |
| SONDE FUMÉES | Panne de la sonde fumées. | Contacter le centre d'assistance |
| FUMÉES CHAUDES | Température des fumées elevée | Contrôler le chargement du pellet (voir « Easy setup »), et si le problème persististe, contacter le centre d'assistance. |
| ALLUMAGE RATÉ | Le réservoir à pellet est vide. Réglage inadéquat du chargement pellet. Bulbes thermostatiques déclenchés. | Vérifier la présence ou non de pellets dans le réservoir. Régler l'afflux de pellet (voir « Easy Setup »). Vérifier les procédures décrites dans le chapitre « Allumage ». Vérifier les thermostats à sondes (voir chapitre Réarmements) |
| NO FLAMME | Le réservoir à pellet est vide. Chargement insuffisant de pellet. Le motoréducteur ne charge pas le pellet. Bulbes thermostatiques déclenchés. | Vérifier la présence ou non de pellets dans le réservoir. Régler l'afflux de pellet (voir « Easy Setup »). Vérifier les thermostats à sondes (voir chapitre Réarmements) |
| AL DEPR | La porte n'est pas correctement fermée. Le tiroir à cendres n'est pas correctement fermé. La chambe de combustion est sale. Le conduit d'expulsion des fumées est obstrué/sale | Vérifier la fermeture hermétique de la porte. Vérifier la fermeture hermétique du tiroir à cendres. Vérifier la propredu conduit des fumées et de la chambe de combustion. |
| ALLUMAGE RATE - BLACK OUT | Coupure de courant pendant la phase d'allumage. | Mettre le poèle sur off à l'aide de la touche 1 et repêter les procédures décrites dans le chapitre « Allumage ». Les opérations de réarmement devront être effectuées par un technicien/agréé. |
| ALARME COMMANDE VIS SANS FIN | Fonctionnement anomal chargement pellet. | Contacter le centre d'assistance |
Élimination
INFORMATIONS RELATIVES À LA GESTION DES DÉCHETS D'APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES CONTENANT DES PILES ET DES ACCUMULATEURS
Ce symbole présente sur le produit, sur les piles, sur les accumulateurs, sur l'emballage ou sur la documentation de référence, indique que le produit et les piles ou les accumulateurs ne doivent pas être collectés, récupérés ou éliminés avec les déchets domestiques au terme de leur vie utile.
Une gestion impropre des déchets d’équipements électriques et électroniques, des piles ou des accumulateurs peut causer la libération de substances dangereuses contenues dans les produits. Pour éviter d’éventuelles atteintes à l’environnement ou à la santé, on invite l’utilisateur à séparer cet appareil, et / ou les piles ou les accumulateurs, des autres types de déchets et de le confier au service municipal de collecte. On peut demander au distributeur de prélever le déchet d’appareil électrique ou électronique aux conditions et suivant les modalités prévues par les normes nationales de transposition de la Directive 2012/19/UE.
La collecte sélective et le traitement correct des appareils électriques et électroniques, des piles et des accumulateurs, favorisent la conservation des ressources naturelles, le respect de l'environnement et assurent la protection de la santé.
Pour tout renseignement complémentaire sur les modalités de collecte des déchets d'appareils électriques et électroniques, des piles et des accumulateurs, il faut s'adresser aux Communes ou aux Autorités publiques compétentes pour la délivrance des autorisations.
Le fabricant se réserve le droit de modifier les caractéristiques et les données reportées dans ce manuel à tout moment et sans préavis, dans le but d'améliorer ses produits.
