ROSANNA IDRO - Poêle à granulés EXTRAFLAME - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Poêle à granulés
Caractéristiques techniques principales	Chauffage à air, rendement élevé, compatible avec des systèmes de chauffage central
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 55 cm, Hauteur : 115 cm, Profondeur : 55 cm
Poids	150 kg
Compatibilités	Peut être utilisé avec des systèmes de chauffage central, compatible avec des thermostats externes
Type de combustible	Granulés de bois
Tension	230 V
Puissance	5 à 12 kW
Fonctions principales	Chauffage, programmation horaire, télécommande
Entretien et nettoyage	Nettoyage régulier du foyer et du cendrier, vérification des conduits de fumée
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, possibilité de réparation par un professionnel agréé
Sécurité	Système de sécurité anti-surchauffe, protection contre les surcharges électriques
Informations générales	Garantie de 2 ans, certification CE, respect des normes environnementales

FOIRE AUX QUESTIONS - ROSANNA IDRO EXTRAFLAME

Comment allumer le poêle EXTRAFLAME ROSANNA IDRO ?

Pour allumer le poêle, assurez-vous que le réservoir de pellets est plein. Appuyez sur le bouton d'allumage et réglez le thermostat à la température souhaitée. Attendez quelques minutes pour que les pellets s'enflamment.

Que faire si le poêle ne s'allume pas ?

Vérifiez que le réservoir de pellets est plein et que la porte est bien fermée. Assurez-vous également que l'alimentation électrique fonctionne et que le fusible n'est pas grillé.

Comment nettoyer le poêle EXTRAFLAME ROSANNA IDRO ?

Pour un nettoyage efficace, éteignez le poêle et laissez-le refroidir. Retirez les cendres et nettoyez le foyer avec une brosse douce. Nettoyez également le verre de la porte avec un produit adapté.

Quel type de pellets dois-je utiliser ?

Utilisez des pellets de bois certifiés avec un taux d'humidité inférieur à 10 %. Vérifiez que les pellets respectent les normes ENplus ou DINplus pour une combustion optimale.

Que faire si le poêle émet de la fumée ?

Si le poêle émet de la fumée, vérifiez que le conduit de cheminée n'est pas obstrué et que la ventilation est adéquate. Il peut également être nécessaire de nettoyer le système d'évacuation des fumées.

Comment régler la température du poêle ?

La température peut être réglée à l'aide du thermostat situé sur le panneau de commande. Tournez le bouton pour augmenter ou diminuer la température souhaitée.

Le poêle fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal, mais si le bruit est excessif, vérifiez que les ventilateurs et les moteurs sont propres et en bon état. Contactez un technicien si le problème persiste.

Comment programmer le poêle pour qu'il s'allume automatiquement ?

Utilisez le panneau de contrôle du poêle pour accéder aux options de programmation. Réglez l'heure et la température souhaitées pour que le poêle s'allume et s'éteigne automatiquement.

Quelle est la consommation énergétique du poêle ?

La consommation énergétique dépend de la température réglée et de l'efficacité des pellets utilisés. En moyenne, le poêle consomme environ 0,5 à 1,5 kg de pellets par heure.

Où puis-je trouver des pièces de rechange pour mon poêle ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé EXTRAFLAME ou via le site web officiel de la marque.

MODE D'EMPLOI ROSANNA IDRO EXTRAFLAME

Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d'évacuation des fumées et eventuèlement la partie antérieure de l'appareil considérablement chaudes.

Il ne faut pas toucher les éléments en question sans etre muni de vetements de protection (gants de protection fournis).

Il faut faire en sorte de bien expliquer ce danger aux enfants et de ne pas les faire approcher du foyer pendant le fonctionnement

FRANÇAIS

6

MISES EN GARDE 6
SECURITE 6
ENTRETIEN ORDINAIRE 8
RÉGLEMENT (UE) 2015/1185 DE LA COMMISSION 9
INSTALLATION 10
INSTALLATION HERMÉTIQUE 12
AIR COMBURANT 12
SYTÉME D'ÉVACUATION DES FUMÉES 12
INSTALLATION HYDRAULIQUE 13
INSTALLATION ET DISPOSITIFS DE SECURITE 13
DISPOSITIF ANTI-CONDENSATION (OBLIGATOIRE) 14

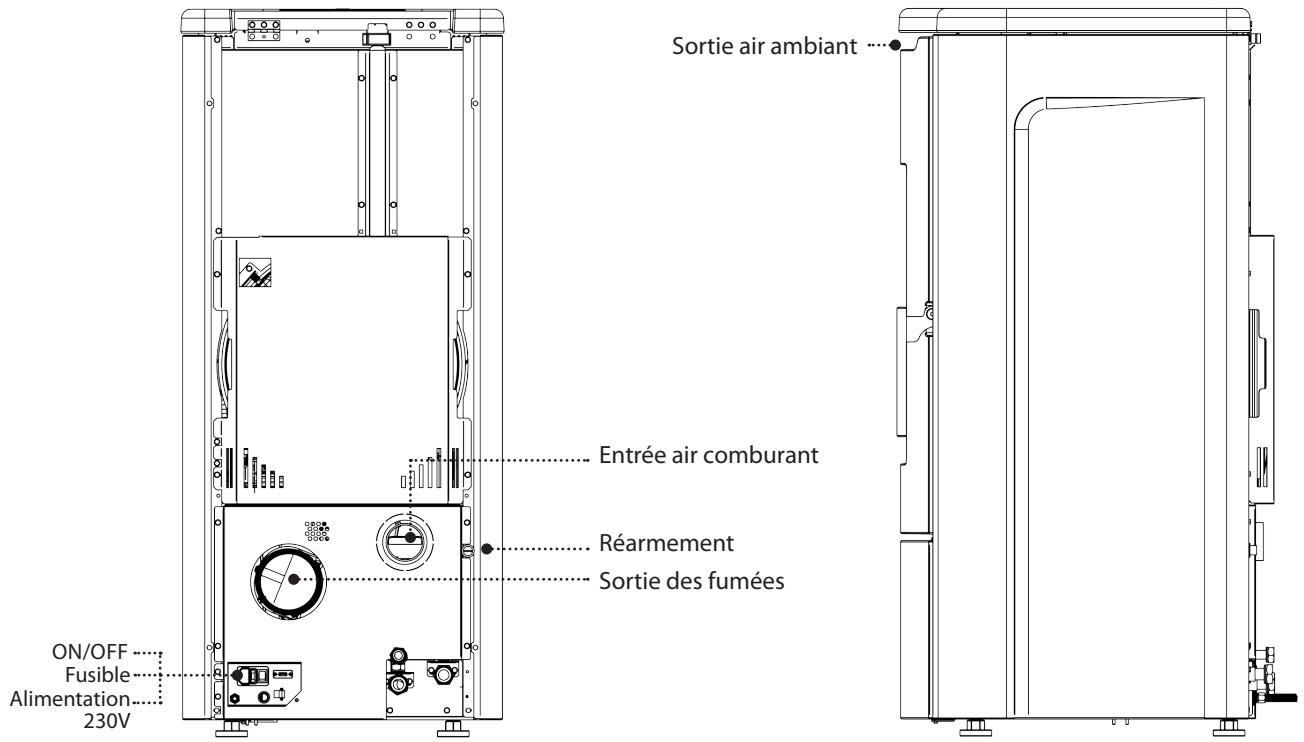

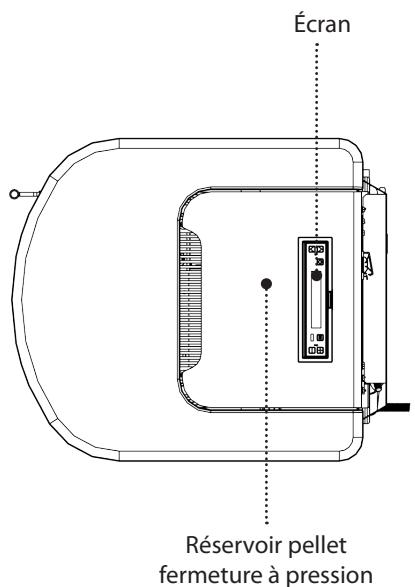

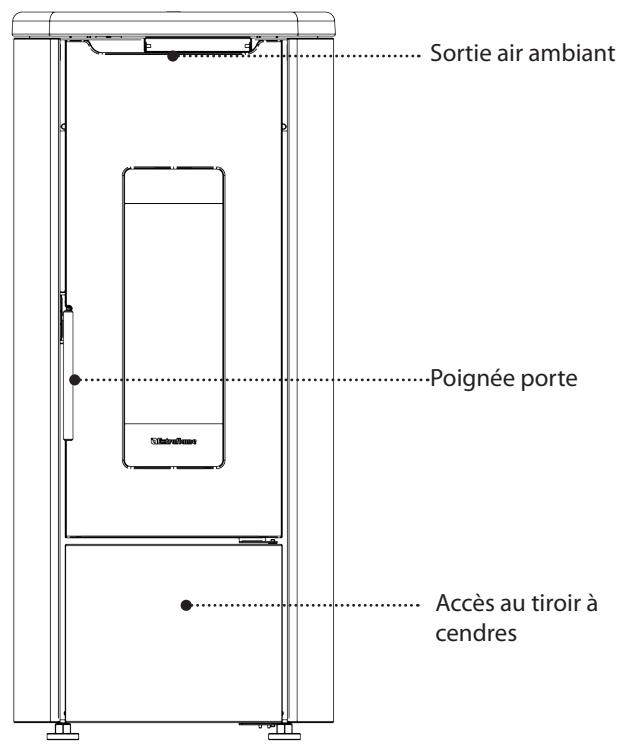

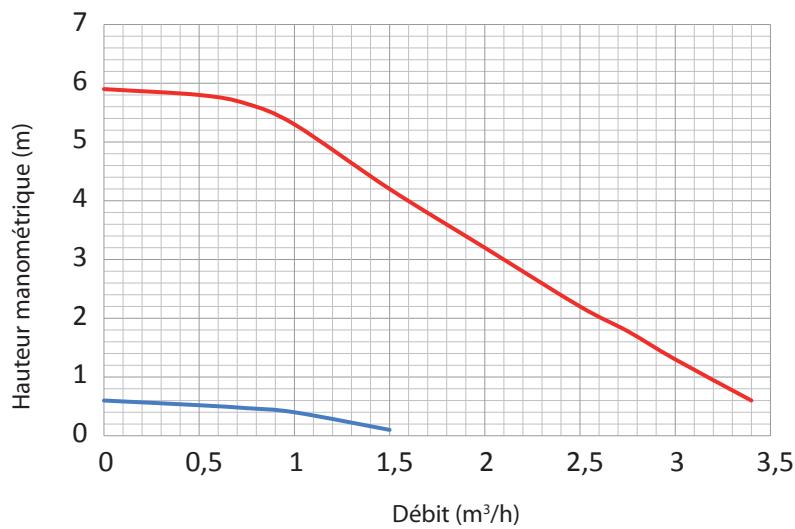

DETAILS ROSANNA IDRO 15
ON/OFF 15
CHARACTERISTIQUES 16
VÉRIFICATIONS ET PRECAUTIONS POUR LE PREMIER ALLUMAGE 16
LE MOTEUR DE CHARGEMENT DU PELLET NE FONCTIONNE PAS : 16
THERMOSTATS A BULBE - RÉARMEMENTS 16
POSITIONNEMENT DU POÉLE 17

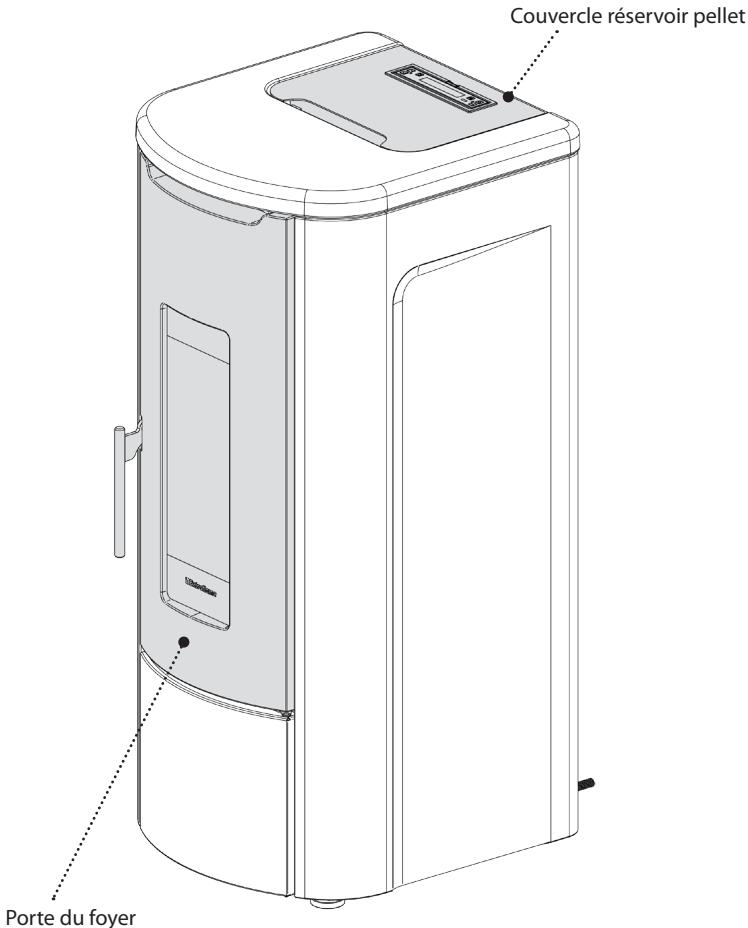

NOTES POUR LE FONCTIONNEMENT CORRECT 17

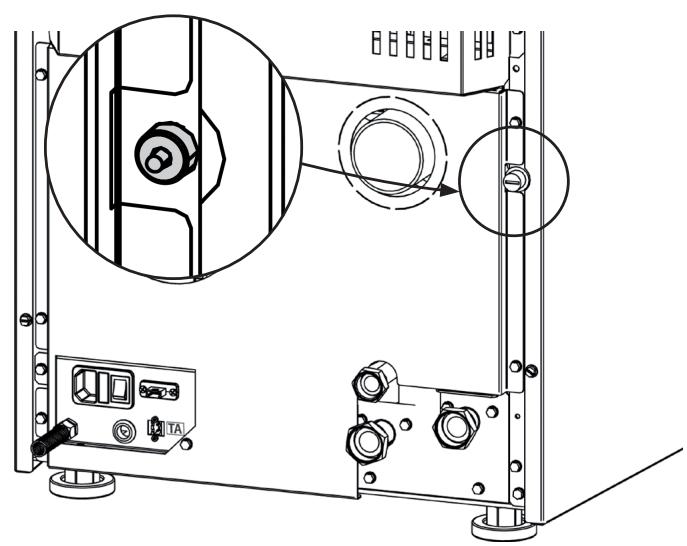

REARMEMENT 17

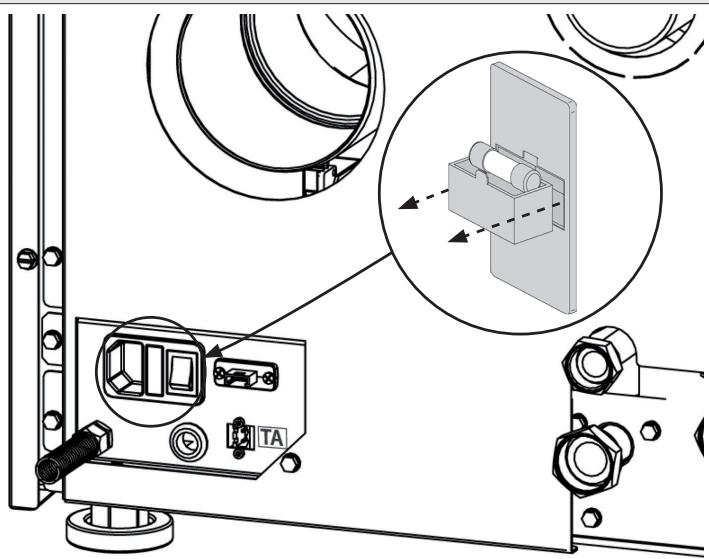

FUSIBLE 17
PELLET ET CHARGEMENT 18
RESERVOIR PELLET - FERMETURE À PRESSION 18

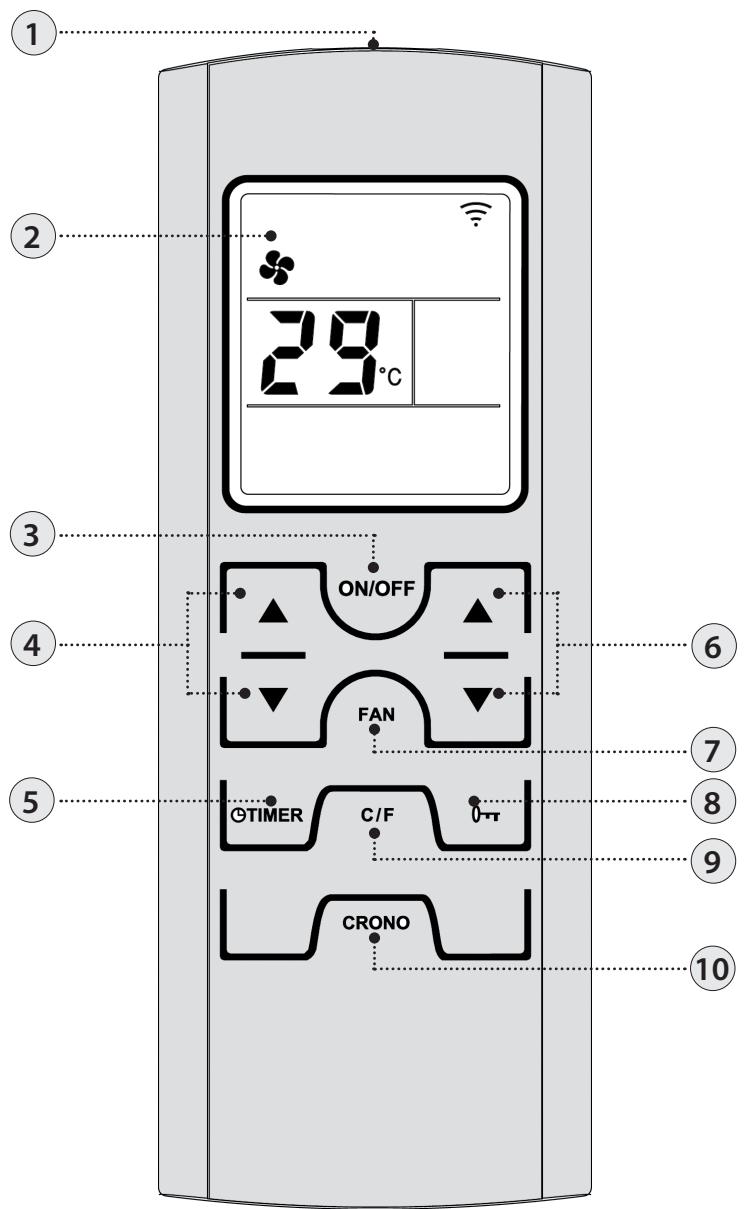

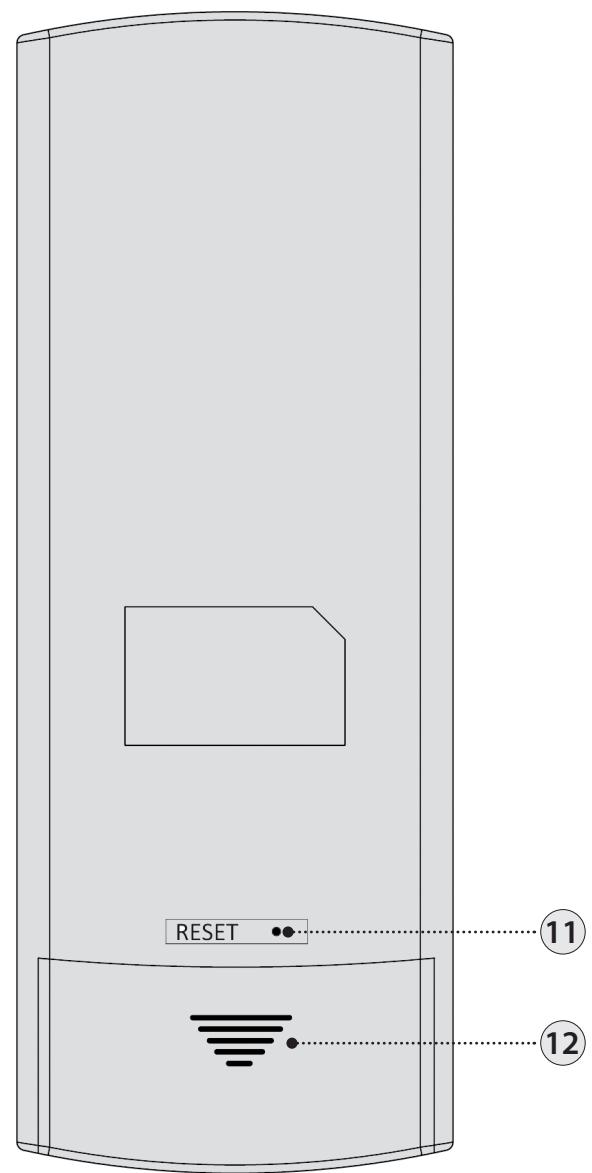

TELECOMMANDE 19
ICONES TELECOMMANDE 20

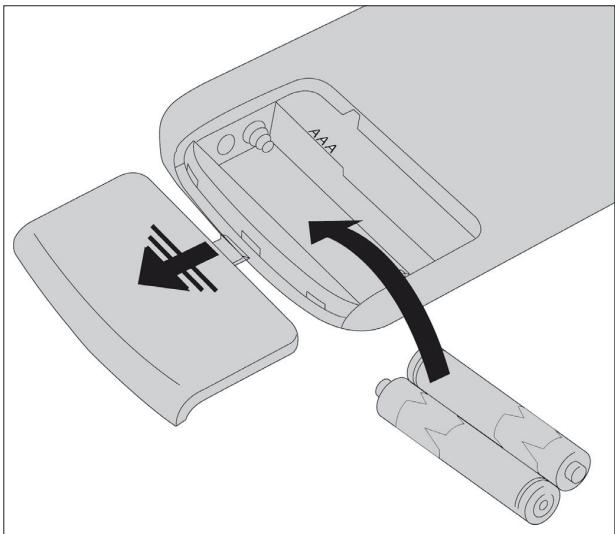

INSERTION DES PILES 20

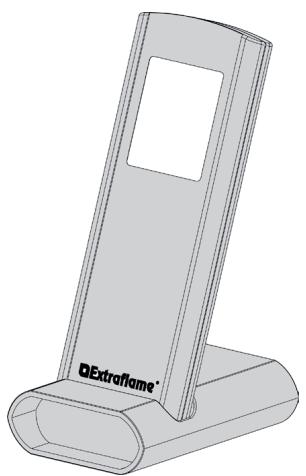

CONSEILS ET PRECAUTIONS POUR L'UTILISATION DE LA TELÉCOMMANDE. 20

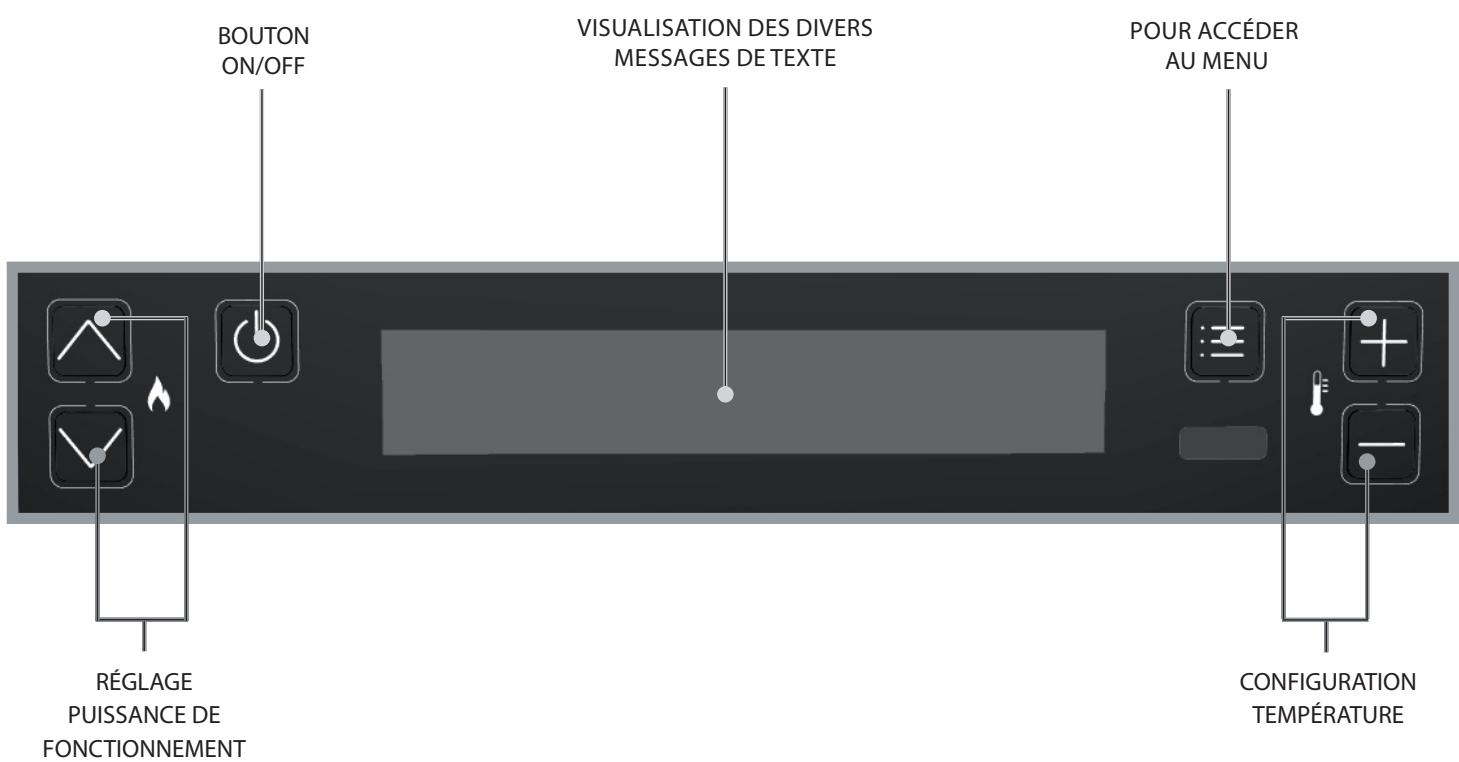

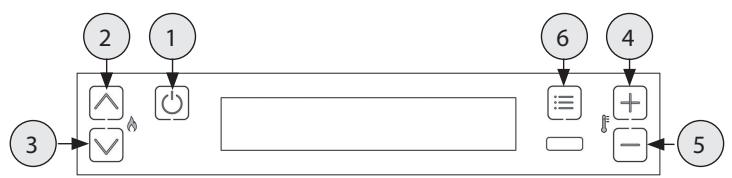

PANNEAU DE COMMANDES 21
LEGENDE ICONES 21

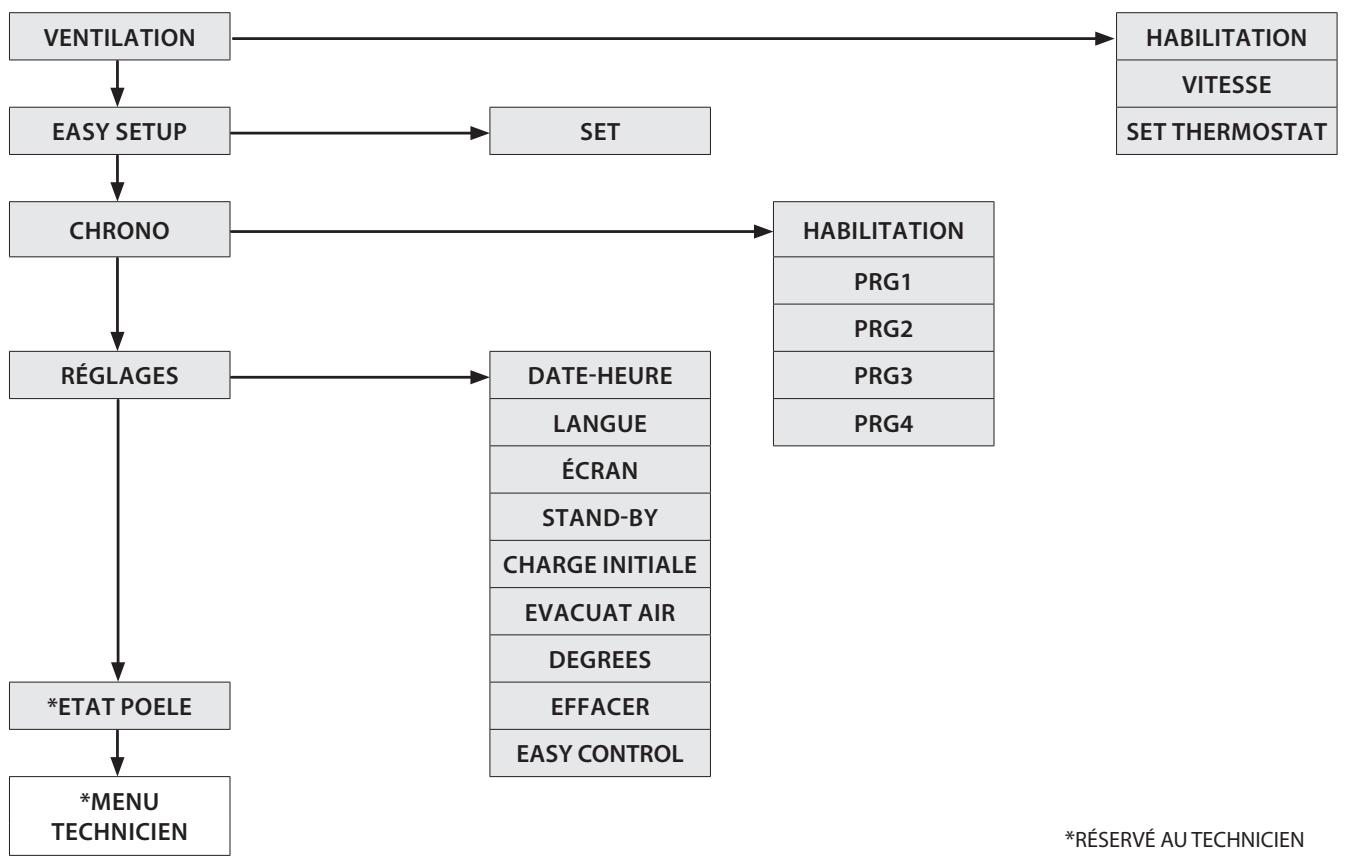

MENUGENERAL 22
MISES EN GARDE GENÉRALES 22
CONFIGURATIONSPOURLEPREMIERRALLUMAGE 23
DATE-HEURE 23
LANGUE 23
DEGREES 23
FONCTIONNEMENT ET LOGIQUE 24
THERMOSTAT SUPPLEMENTaire 25
FONCTIONNEMENT THERMOSTAT SUPPLEMENTAIRE AVEC STAND-BY ACTIF 25
FONCTIONNEMENT THERMOSTAT SUPPLEMENTAIRE AVEC STAND-BY DÉSACTIVÉ 25

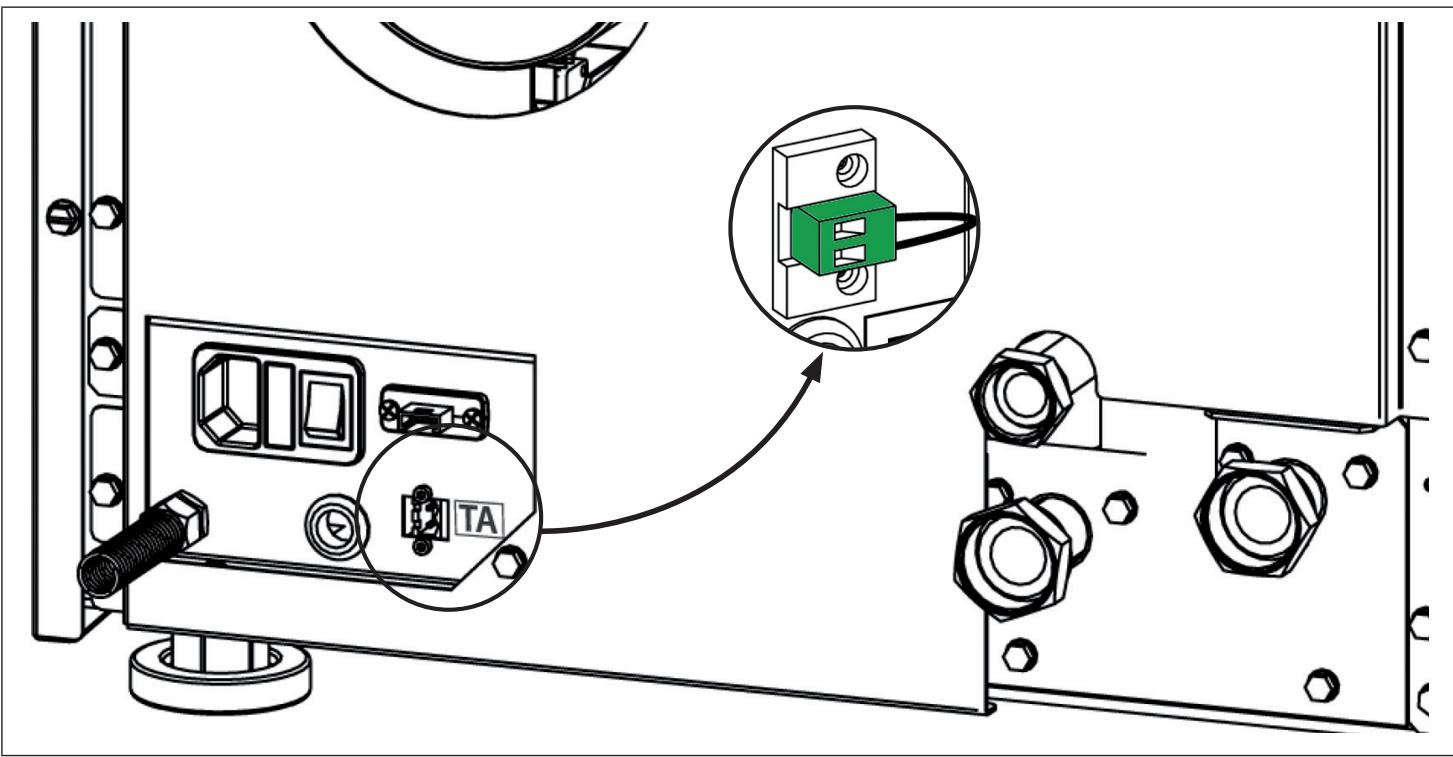

INSTALLATION DU THERMOSTAT SUPPLEMENTaire 25
VENTILATION 26
EASY SETUP 26

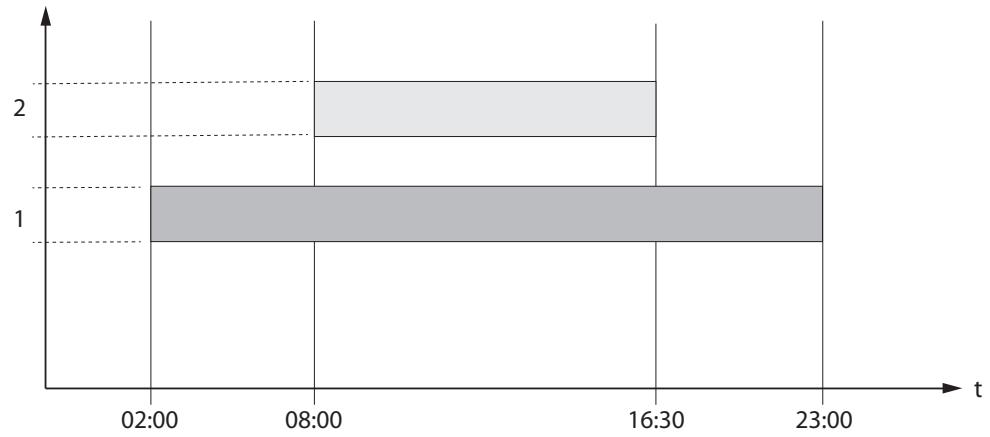

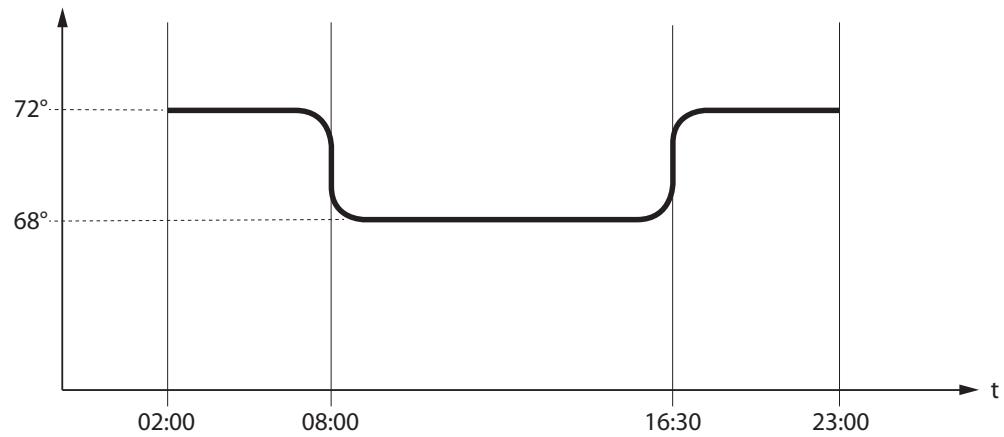

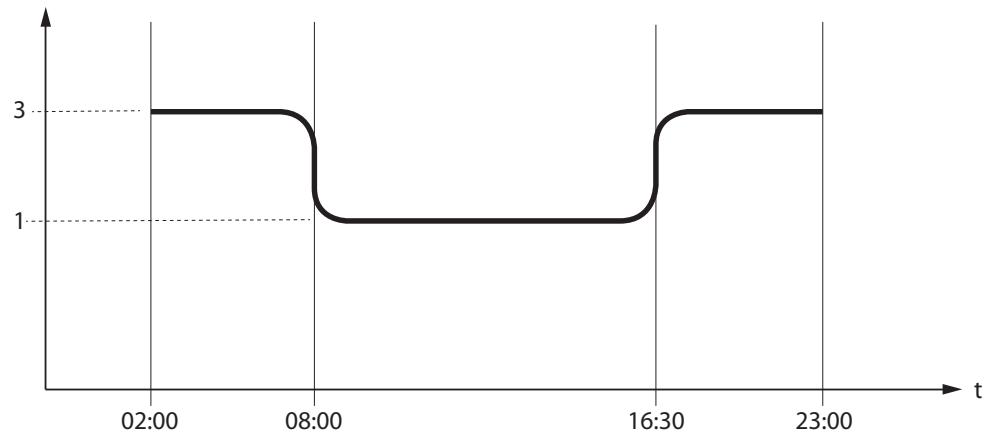

CHRONO 27
ACTIVATION / DÉSACTIVATION DU CHRONO 27
RÉGLAGES 29
ÉCRAN 29
STAND-BY 29
CHARGE INITIALE 29
EVACUAT AIR 29
EFFACER. 30
EASY CONTROL 30
FONCTIONS SUPPLEMENTAIRES 30
CLAVIER BLOQUE 30
NETTOYAGE ET ENTRETIEN 31
ENTRETIEN 31
NETTOYAGE PÉRIODIQUE À LA CHARGE DE L'UTILISATEUR. 31
ENTRETIEN ORDINAIRE EFFECTU PAR LES TECHNICIENS AUTORISÉS 33

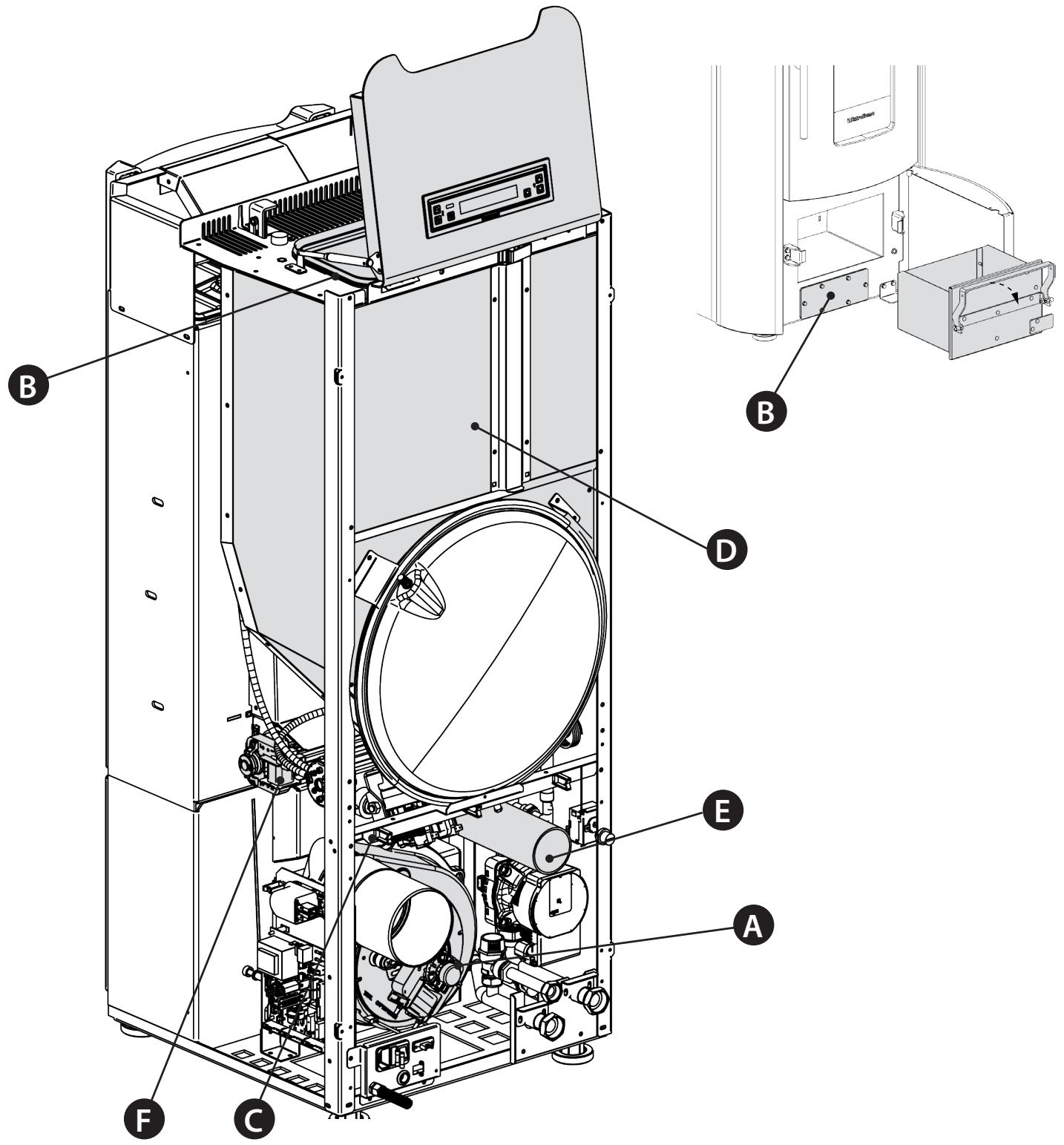

MISE HORS SERVICE (FIN DE SAISON) 33
AFFICHAGES 35
ALARMES 35
CONDITIONS DE GARANTIE 37
ELIMINATION 38

ATTENZIONE TASSATIVO PRIMA DI MOVIMENTARE LA STUFA TOGLIERE LE MAIO- LICHE INDICATE PER EVITARE DANNI.	ATENÇAO - OBRIGATORIO ANTES DE MOVIMENTAR A SALAMANDRA, RETIRAR AS CERÁMICAS INDICADAS PARA EVITAR DANOS.
ATTENTION - COMPULSORY BEFORE MOVING THE STOVE, KINDLY TAKE THE CERA- MICS OFF IN ORDER TO AVOID ANY DAMAGES.	TÄHELEPANU! ENNE AHJU LIIGUTAMIST EEMALDAGE SELLELT NÄIDATUD KERAAMILISED OSAD, ET VÄLTIDA KAHJUSTUSI.
ATTENTION - OBLIGATOIRE AVANT DE BOUGER LE POÉLE, FAIRE ATTENTION À LE- VER LES CÉRAMIQUES INDIQUÉES POUR ÉVITER DES DÉGÂTS.	OBVEZNA POZORNOST PRIJE POMICANJA PEÇI, UKLONITE OZNACENE PLOČICE KAKO BISTE IZBJEGLI OSTEÇENJA.
VORSICHT - OBLIGATORISCH BEVOR SIE DEN OFEN BEWEGEN, BITTE UNBEDINGT DIE BEZEICHNETE KERAMIK KACHELN ENTFERNEN UM SCHÄDEN ZU VERMEIDEN.	POZOR OBVEZNO PRED PREMIKANJEM PEÇI ODSTRANITE OZNACENE MAJOLIKE, DA PREPREČITE POSKODOVANJE.
ATENÇión - PERENTORIO ANTES DE MOVER LA ESTUFA SACAR LAS MAYÓLICAS INDICADAS PARA EVITAR DANOS.	ADVARSEL - OBLIGATORISK FØR DU FLYTTTER OVNEN, BØR DU TAGE KERAMIKFLISERNE AF FOR AT UNDGÅ SKADER.

Silicone

Silicone

Nous vous remercions d'avoir choisi notre produit. Notre apparéil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter - en toute sécurité - de la merveilleuse sensation que procure la chaleur de la flamme.

MISES EN GARDE

Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à un autre propriété ou utilisateur, ou en cas de transfert à un autre emplacement. Si ce manuel avait été abîné ou perdu, en demander un autre exemplaire au service technique le plus proche. Ce produit doit être réservé à l'usage pour lequel il a expressément été réalisé. Toute responsabilité contractuelle et extra-contractuelle du fabricant, en cas de dommages causés à des personnes, animaux ou biens, dus à des erreurs d'installation, de réglage, d'entretien et d'utilisation incorrects, est exclue.

L'installation doit être executée par du personnel qualifié et autorisé, qui assume la responsabilité de l'installation définitive ainsi que du bon fonctionnement ultérieur du produit installé. Il faut respecter toutes les lois et règlementations nationales, régionales, provinciales et communales existant dans le pays où a été installé l'appareil, ainsi que les instructions containues dans leprésent manuel.

En cas de non respect de ces précautions, le fabricant n'assume aucune responsabilité.

Après avoir enlevé l'emballage, s'assurer que le contenu est intact et qu'il ne manque rien. Le cas échéant, s'adresser au revendeur auprès duquel l'appareil a été acheté. Toutes les pieces ELECTriques qui composent le produit et qui garantissent son bon fonctionnement, devront être replacées par des pieces d'origine et uniquement par un Centre d'Assistance Technique/agréé.

SECURITE

L'APPAREIL PEUT ÉTRE UTILISÉ PAR DES ENFANTS ÂGÉS DE PLUS DE 8 ANS ET PAR DES PERSONNES AUX CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, SANS EXPÉRIENCE NI CONNAISSANCE NÉCESSAIRE, À CONDITION D'ÊTRÉ STRICTEMENT SURVEILLÉS OU BIEN SEULEMENT APRès AVOIR ÉTÉ INSTRUITS SUR LES CONDITIONS D'UTILISATION SûRES DE

L'APPEARIL ET EN AVOIR COMPRIS LES DANGERS INHÉRENTS.L'UTILISATION DU GÉNÉRATEUR PAR DES PERSONNES (Y COMPRIS LES ENFANTS) AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES ET MENTALES RÉDUITES, OU DES PERSONNES INEXPÉRIMENTÉES EST INTERDITE À MOINS QU'UNE PERSONNE RESPONSABLE DE LEUR SECURITÉ NE LES SURVEILLE ET LES INSTRUISE.

LES ENFANTS DOIVENT ETRE CONTROLÉS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.
LE NETTOYAGE ET L'ENTRETIEN À LA CHARGE DE L'UTILISATEUR NÉ DOIVENT PAS ÉTRE EFFECTUÉS PAR DES ENFANTS NON SURVEILLÉS.
NE PAS TOUCHER LE GENÉRATEUR NU-PIEDS OU AVEC D'AUTRES PARTIES DU CORPS MOUILLEES OU HUMIDES.
INTERDICTION DE TOUCHER AUX DISPOSITIFS DE SECURITE OU DE RÉGLAGE, SANS L'AUTORISATION OU LES INDICATIONS DU FABRICANT.
NE PAS TIRER, DEBRANCHER OU TORDRE LES CABLES ELECTRIQUES QUI SORTENT DU PRODUIT, MEME SI CELUI-CI N'EST PAS BRANCHÉ AU RESEAU D'ALIMENTATION ELECTRIQUE.
IL EST RECOMMANDÉ DE POSITIONNER L'ALIMENTATION DE FAÇON À CE QU'IL N'ENTRE PAS EN CONTACT AVEC LES PARTIES CHAUSES DE L'APPAREIL.
LA FICHE D'ALIMENTATION DOIT ETRE ACCESSIBLE APRès L'INSTALLATION.
EVITERDERÉDUIRELESDIMENSIONSoud'OBSTRUERLESOUVERTURES D'AÉRATION DE LA PIECE D'INSTALLATION. LES OUVERTURES D'AÉRATION SONT INDISPENSABLES POUR UNE COMBUSTION CORRECTE.
NE PAS LAISSER LES ÉLÉMENTS DE L'EMBALLAGE À LA PORTÉE DES ENFANTS OU DE PERSONNES HANDICAPÉES, NON ASSISTÉS.
LORSQUE L'APPAREIL EST EN ETAT DE MARCHE, LA PORTE DU FOYER DOIT TOUJOURS RESTER FERMÉE.
QUAND L'APPAREIL FONCTIONNE, IL EST CHAUD AU TOUCHER, EN PARTICULARI R TOUTES LES SURFACES EXTERIEURES; IL EST DONC RECOMMANDÉ DE FAIRE ATTENTION.
CONTROLER LA PRESENCE ÉVENTUELLE D'OBSTRUCTIONS AVANT D'ALLUMER UN APPAREIL APRès UNE LONGUE PÉRIODE D'INACTIVITE.
LE GÉNÉRATEUR A ETÉ CONÇU POUR ÉTRE UTILISÉ DANS N'IMPORTÉ QUELLE CONDITION CLIMATIQUE. CEPENDANT, EN CAS DE CLIMAT PARTICULIERÉMENT DéFavorABLE (VENT FORT, GEL), LES SYSTEMÉS DE SECURité POURRAIENT SE DÉCLENCHER, PROVOQUANT AINSI L'ARRÊT DU

GÉNÉRATEUR. SI CELA SE VÉRIFIE, CONTACTER LE SERVICE D'ASSISTANCE TECHNIQUE ET SURTOUT NE PAS DÉSACTIVER LES SYSTÉMES DE SECURITÉ.

ENCASD'INCENDIE DU CONDUIT DEFUMEE, SEMUNIRD'EXTINCTEURS POUR ETOUFFER LES FLAMMES OU APPELER LES POMPIERS.
CET APPAREIL NE DOIT PAS ÉTRE UTILISÉ COMME INCINÉRATEUR DE DÉCHETS.
N'UTILISER AUCUN LIQUIDE INFLAMMABLE POUR L'ALLUMAGE
AU COURS DU REMPLISSAGE, VEILLER À CE QUE LE SAC DE PELLETS N'ENTRE PAS EN CONTACT AVEC L'APPAREIL.
LES FAIENCESSONT DES PRODUITS ARTISANAUX ETENTANT QUETELS, ELLES PEUVENT PRÉSENTER DES MICRO-GRUMEAUX, DES CRAQUELURES ET DES IMPERFECTIONS CHROMATIQUES. CES CARACTERISTIQUES EN DEMONTRENT LA VALEUR. ÉTANT DONNÉ LEUR COEFFICIENT DE DILATATION DIFFÉRENT, L'ÉMAIL ET LA FAIENCE PRODUISENT DES MICRO-FISSURES (CRAQUELURES) QUI TÉMOIGNENT DE LEUR AUTHENTICITE. POUR NETTOYER LES FAIENCES, NOUS CONSEILLONS D'UTILISER UN CHIFFON DOUX ET SEC. SI UN DÉTERGENT OU DU LIQUIDE EST UTILISÉ, CE DERNIER POURRAIT PENÉTRER À L'INTÉRIEUR DES FISSURES ET LES METTURE EN ÉVIDENCE.
ETANT DONNÉ QUE L'APPAREIL PEUT S'ALLUMER DE MANIÈRE AUTONOME VIA CHROMOTHÉRAPIE OU À DISTANCE GRÂCE AUX APPLICATIONS DÉDIÉES, IL EST STRICTEMENT INTERDIT DE LAISSE DES OBJECTS À L'INTÉRIEUR DES DISTANCES DE SECURité INDIQUÉES SUR L'ÉTIQUETTE DES CARACTERISTIQUES TECHNIQUES.
LES PARTIES INTÉRIEURES DE LA CHAMBRE DE COMBUSTION PEUVENT ÉTRE SUJETTES À L'USURE ESTHÉTIQUE, MAIS CELA N'AFFECTE PAS LEUR FONCTIONNALITE.

ENTRETIEN ORDINAIRE

Selon le décret du 22 janvier 2008 n°37 art.2, l'expression « entretien ordinaire » définit les interventions ayant pour but de contenir la dégradation normale d'usage, et d'affronter les événements accidentels qui comportent la nécessité de premières interventions, qui ne modifiert cependant pas la structure de l'installation sur laquelle on intervient, ou sa destination d'utilisation selon les prescriptions prévues par la règlementation technique en vigueur et le manuel d'utilisation et d'entretien du fabricant.

EXIGENCES D'INFORMATIONS APPLICABLES AUX DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS À COMBUSTIBLE SOLIDE (RÉGLEMENT (UE) 2015/1185 DE LA COMMISSION)
Référence(s) du modèle		---	ROSANNA IDRO
Fonction de chauffage indirect		---	OUI
Puisance thermique directe		kW	3,2
Puisance thermique indirecte		kW	11,0
Combustible		---	Bois comprimé ayant un taux d'humidité < 12 %
Efficacité énergétique saisonnière pour le chauffage des locaux	ηs	%	80
Émissions dues au chauffage des locaux à la puissance thermique nominale (*)	PM	mg/Nm3	14
	OGC		2
	CO		72
	NOx		134
Émissions dues au chauffage des locaux à la puissance thermique minimale (*)	PM	mg/Nm3	23
	OGC		10
	CO		616
	NOx		139
Puisance thermique nominale	Pnom	kW	14,2
Puisance thermique minimale (indicative)	Pmin	kW	4,1
Rendement utile à la puissance thermique nominale	nth,nom	%	91,1
Rendement utile à la puissance thermique minimale (indicatif)	nth,min	%	92,9
Consommation d'électricité auxiliaire - À la puissance thermique nominale	elmax	kW	0,055
Consommation d'électricité auxiliaire - À la puissance thermique minimale	elmin	kW	0,025
Consommation d'électricité auxiliaire - En mode veille	elsb	kW	0,004
Type de contrôle de la puissance thermique/de la température de la pièce		---	contrôle électronique de la température de la pièce etprogrammateur hebdomadaire
Autres options de contrôle		---	---

(*) P = particules, COG = composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'azote

INSTALLATION

GÉNÉRALITÉS

Les branchements évacuation des fumées et hydraulique doivent être effectuels par un personnel qualifié qui doit délivrer une attestation de conformité d'installation selon les normes nationales.

L'installateur doit remettre au propriétaire ou à la personne qui le représenté, conformément à la loi en vigueur, la déclaration de conformité de l'installation, accompagnée de :

1) livre d'utilisation et de maintenance de l'appareil et des composants de l'in installation ( comme par exemple canaux de fumée, cheminée, etc.);
2) de la copie photostatique ou photographique de la plaquette de la cheminée ;
3) du livre d'installation (le cas échéant).

L'installateur doit se faire donner un reçu de la documentation remise, et la conserver avec une copie de la documentation technique concernant l'installation effectuee.

S'il s'agit d'une installation dans une copropriété immobilière, il est nécessaire de demander au préalable l'avis de l'administrateur.

Le cas échéant, effectuer une vérification des émissions des gaz d'échéppement après l'installation. L'éventuelle préparation du point de prélèvement devra être réalisée de manière étanche.

COMPATIBILITÉ

L'installation est interdite à l'intérieur des locaux où il existe un risque d'incendie. De plus, l'installation est interdite à l'intérieur de locaux à usage d'habitation, dans les cas suivants :

1. en cas de presence d'appareils à combustible liquide avec un fonctionnement continu ou discontinu qui prélevent l'air comburant dans le local où ils sont installés.
2. en cas de presence d'appareils à gaz de type B destiné au chauffage des pièces, avec ou sans production d'eau chaude sanitaire et dans les locaux qui leurs sont adjacents et communicants.
3. lssque, la depression mesurée sur place entre I'environnement extier et intieur est superieure a 4 Pa.

N.B.: Les apparéils étanches peuvent être installés même dans les cas indiqués aux points 1, 2, 3 duprésent paragraphe.

INSTALLATIONS DANS LES SALLES DE BAIN, CHAMBRES À COUCHER ET STUDIOS

Dans les salles de bain, les chambres à coucher et les studios, seule l'installation étanche est permise, ou bien l'installation d'appareil à foyer fermé, avec prélevement canalisé de l'air comburant par l'extérieur.

POSITIONNEMENT ET DISTANCES DE SECURITE

Les points d'appui et/ou de soutien doivent avoir une capacité porteuse en mesure de supporter le poids total de l'appareil, des accessoires et des revêtements de celui-ci. Si le sol est constitué d'un matériel combustible, il est recommendé d'utiliser une protection en matériel incombustible qui protège également la partie avant d'une chute eventuelle de résidus brûlés durant les opérations ordinaires de nettoyage. Pour un bon fonctionnement, le générateur doit être mis à niveau. Nous suggérons de réaliser les parois laterales, postérieures et le plan d'appui en matériel non combustible.

DISTANCES MINIMALES (POÉLLES À PELLET)

L'installation à proximate de matérielux combustibles ou sensibles à la chaleur n'est admise qu'à condition de respecter les distances de sécurité indiquées sur l'étiquette fournie au début du manuel (page 2). Pour les matériaux non inflammables il faut maintainir une distance sur les côts et au dos d'au moins 100mm (à l'exception des inserts). L'installation à fleur du mur n'est admise que pour les apparciels équipés d'écarteurs postérieurs et pour la partie arrrière.

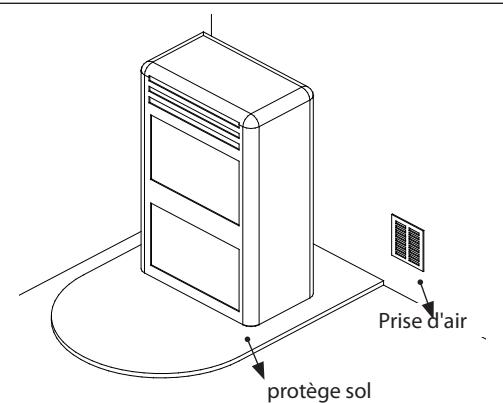

CONSIGNES POUR L'ENTRETIEN

Il faut respecter toutes les lois et règlementations nationales, régionales, provinciales et communales existant dans le pays où l'appareil a été installé, ainsi que les instructions containues dans le present manuel.

Pour l'entretien extraordinaire de l'appareil il pourrait être nécessaire d'éloigner ce dernier des murs adjacents. Cette opération doit être effectuee par un technicien apte a debrancher les conduits d'évacuation des produits de la combustion et a les rebrancher. Pour les générateurs branchés a l'installation hydraulique, il faut prevoir une connexion entre l'installation et l'appareil de maniere a pouvoir déplacer le générateur d'au moins 1 metre des murs adjacents, pendant l'entretien extraordinaire, effectue par un technicien agreé.

INSTALLATION INSERTS

Dans le cas d'installation d'inserts, l'accès aux parties internes de l'appareil doit être interdit, et durant l'extraction il ne doit pas être possible d'acceder aux parties sous tension.

D'eventuels cablages comme par exemple un cable d'alimentation ou des sondes ambiantes doivent etre placés de façon a ne pas etre endommages durant le mouvement de l'insert et a ne pas enter en contact avec des parties chaudes. Pour l'installation a l'intérieur d'un vide technique realized en materiaiu combustible, nos recommendons d'adopter toutes les mesures de sécurité imposées par les normes d'installation.

VENTILATION ET AERATION DES LOCAUX D'INSTALLATION

La ventilation en cas de générateur non hermetique et/ou d'installation non hermetique doit etre realizede en respectant l'espace minimal indique cidesous (en tenant compte de la plus grande valeur parmi celles proposées):

les catégories d'appareils	la forme de référence	le pourcentage de la section nette d'ouverture par rapport à la section de sortie des fumées de l'appareil	la valeur minimale nette d'ouverture du conduit de ventilation
Poëles à pellet	UNI EN 14785	-	80 cm²
Chaudières	UNI EN 303-5	50%	100 cm²

Dans toute condition, y compris en presence de hottes aspirantes et/ou d'installations de ventilation forcede, la differencede pression entre les locaux d'installation du generateur et I'extérieur doit etre une valeur tousjours ege ou inferieure a 4 Pa.

En presence d'appareils à gaz de type B à fonctionnement intermittent, non destinés au chauffage, il faut effectuer une ouverture d'aération et/ou de ventilation.

Les prises d'air doivent répondre aux exigences suivantes :

être protégées par des grilles, grillages métalliques, etc., sans en réduire la section utile nette;
être réalisées de façon à prendre possibles les opérations de maintenance;
être placées de façon à ne pas pouvoir être bouchées;

L'afflux de l'air propre et non contaminé peut être obtenu aussi d'une piece adjacente à celle de l'installation (aération et ventilation indirecte), à condition que le flux puisse se faire librement à travers des ouvertures permanentes en communication avec l'extérieur.

La pièce adjoininge ne peut pas être utilisée comme garage, stock de matériel combustible ou autres activités importante un danger d'incendie, salle de bains,,chambre à coucher ou piece commune de l'immeuble.

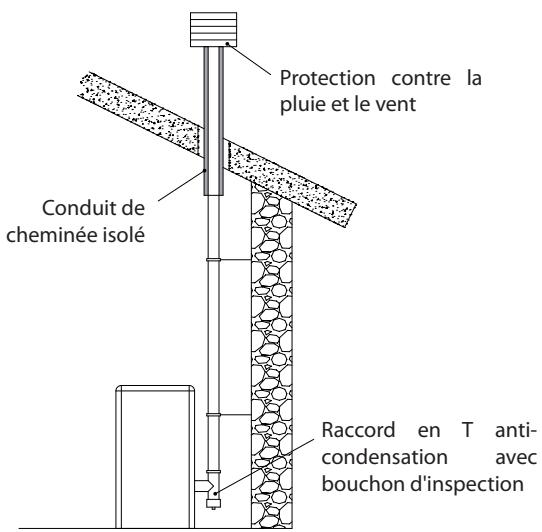

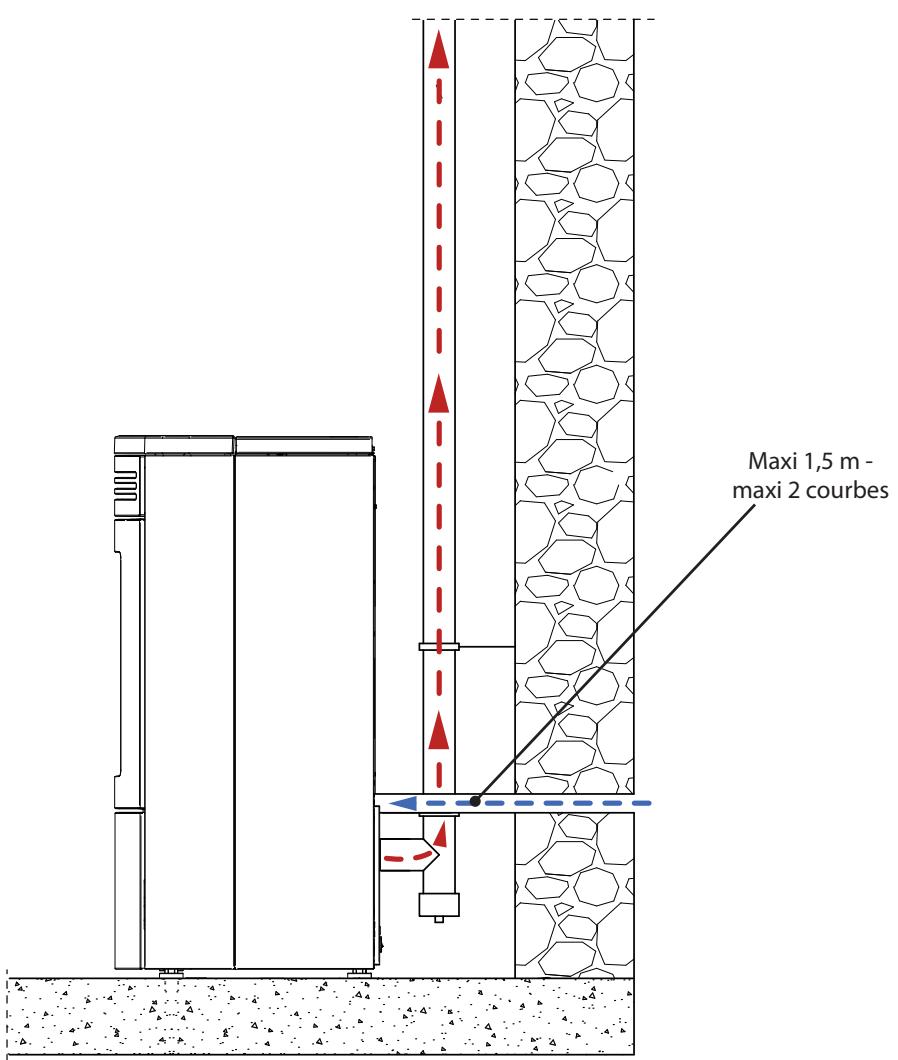

ÉVACUATION DES FUMÉES

Le générateur de chaleur travaille en dépression et il est muni d'un ventilateur à la sortie pour l'extraction des fumées. Le système d'évacuation doit être unique pour le générateur, des evacuations dans le conduit de la cheminée partagée avec d'autres dispositifs ne sont pas admises. Les composants du système d'évacuation des fumées doivent être choisis par rapport à la typologie de l'appareil à installer conformément à :

UNI/TS 11278 dans le cas de cheminées métalliques, avec une attention particulière à ce qui est indiqué dans la désignation;
UNI EN 13063-1 et UNI EN 13063-2, UNI EN 1457, -UNI EN 1806 : en cas de cheminées non métalliques.

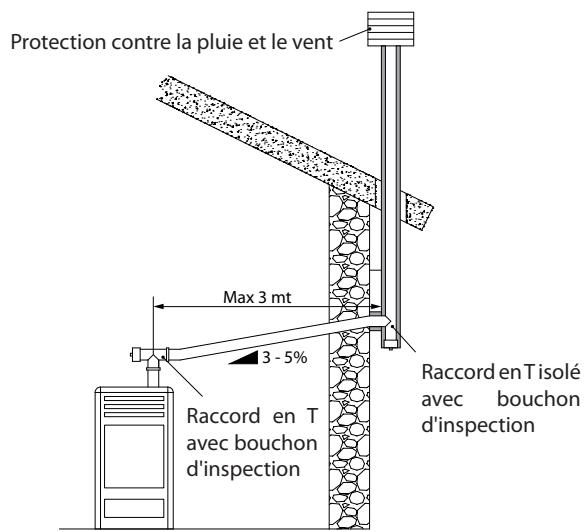

La longueur de la partie horizontale doit etre minime et de toute facon ne pas depasser 3 metres, avec une inclinaison minimale de 3 % vers le haut
Le nombre de changements de direction, y compris du à l'utilisation d'un élément en "T", doit se limiter à 4.
Il faut prévoir un racord en "T" avec un bouchon de récolte des condensats à la base de la partie verticale.
Si I'evacuation ne s'insere pas dans un conduit de cheminée, une partie verticale avec un terminal anti-vent est demandee (UNI 10683)
Le conduit vertical peut etre a l'intérieur ou a l'extérieur de I'edifice. Si le canal a fumee s'insere dans un conduit de cheminee existant déjà, celui-ci doit etre certifie pour combustibles solides
Si le canal a fumée est à l'extérieur de l'édifice, il doit toujours être isolé.
Les canaux à fumée doivent être prévus avec au moins une prise étanche pour d'eventuels échantillonnages de fumées.
Toutes les parties du conduit des fumées doivent pouvoir être inspectées.
Des ouvertures d'inspection doivent etre prévues pour le nettoyage.
Si la tempéature des fumées du générateur est inférieure à 160^+ temperature ambiente à cause du haut rendement (consulter données techniques), le générateur devra absolument être résistant à l'humidité.
Un système d'évacuation des fumées ne respectant pas les points précédents ou, en général, n'était pas conforme aux normes, peut provoquer l' apparition de phénomènes de condensation à l'intérieur.

POT DE CHEMINÉE

Les pots de cheminée doivent répondre aux exigences suivantes :

avoir une section utile de sortie non inférieure au double de celle de la cheminée/système tubé sur lequel il est inséré;
être conformés de façon à empêcher la pénetration dans la cheminée/système tubé de la pluie et de la neige;
être construits de façon à garantir l'évacuation des produits de la combustion, même en cas de vents provenant de n'importe qu'elle direction et avec n'importe qu'elle inclinaison;

UNIQUEMENT POUR L'ALLEMAGNE

Le produit peut être raccordé à un conduit de fumée à usage partagé (c'est-à-dire à raccordement multiple) à condition que les exigences des normes régionales et nationales, parmi lesquelles la DIN EN 13384-2, DIN V 18160-1, DIN 18896 et la MFeuV-2007 (Muster-Feuerungsverordnung), soient obligatoirement respectées, et que le ramoneur du district ait contrôle et approuvé les conditions d'installation. Les indications suivantes doivent être respectées par l'utilisateur final :

Le dispositif peut uniquement etre actionne avec les portes fermées.
- Les portes et tous les dispositifs de réglage du dispositif doivent rester fermés quand le dispositif n'est pas en marche (sauf en cas d'opérations de nettoyage et de maintenance).

EXEMPLES DE RACCORDEMENT CORRECT À LA CHEMINÉE

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE

Le générateur est muni d'un cable d'alimentation électrique qui doit être branché à une prise de 230V 50Hz, avec, si possible, un interrupteur magnétothermique. La prise de courant doit être facilement accessible.

L'installation electrique doit etre conformes aux normes;verifier en particulier l'efficacite du circuit de mise a la terre. Une mise a la terre non adequate de I'st installation peut provoquer un dysfonctionnement dont le fabricant ne se retient pas responsable.

Des variations d'alimentation supérieures à 10% peuvent provoquer des anomalies de fonctionnement du produit.

INSTALLATION HERMÉTIQUE

Le générateur est un produit totallytément etanche par rapport au milieu d'installation ; cela signifie qu'il est idéal pour les maisons passives car il ne prélieve pas l'air present dans les habitations.

AIR COMBURANT

Pour respecter l'herméticité du poèle, le tuyau de raccordement de l'air comburant (combustion) doit être raccordé directement à l'extérieur à l'aide de tuyaux et de raccords étanches.

SYSTEME D'ÉVACUATION DES FUMÉES

Si la température des fumées du générateur est inférieure à 160^+ température ambiente à cause du haut rendement (consulter données techniques), le système d'évacuation des fumées devra absolument être résistant à l'humidité.
Si la possibilité de condensation des fumées subsiste, prévoir un « T » d'inspection à l'extérieur du poèle.

EXAMPLE INSTALLATION

Il faut respecter toutes les lois et reglementations nationales, régionales, provinciales et communales existant dans le pays où a été installé l'appareil, ainsi que les instructions continues dans ce manuel.

INSTALLATION HYDRAULIQUE

Ce chapitre décrit quelques concepts qui font reférence à la norme italienne UNI 10412-2 (2009).

Comme déjà indiqué précédemment, lors de l'installation, il faudra respecter toutes les normes eventuelles nationales, régionales, départementales, communales en vigueur dans le pays où l'appareil sera installé.

Pendant l'installation du générateur, il est OBLIGATOIRE d'insérer sur l'installation un manomètre pour la visualisation de la pression de l'eau.

TABLEAU DES DISPOSITIFS POUR INSTALLATION A VASE CLOS PRESENTS ET NON PRESENTS A BORD DU PRODUIT
Soupape de sécurité	✓
Thermostat de commande du circulator (il est géré par la sonde eau et par le programme carte)	✓
Indicateur de température de l'eau (écran)	✓
Transducteur de pression avec affichage à l'écran.	✓
Interrupteur thermique automatique de régulation (géré par le programme carte)	✓
Transducteur de pression avec alarme pressostat basse et haute pression	✓
Interrupteur thermique automatique de blocage (thermostat de blocage) excès de température de l'eau	✓
Système de circulation (pompe)	✓
Système d'expansion	✓

Prêter attention au dimensionnement correct du système:

puissance du générateur par rapport au besoin thermique
- évientuel besoin d'une accumulation d'inertia (puffer)

INSTALLATION ET DISPOSITIFS DE SECURITE

L'installation, les raccordements de l'installation, la mise en service et la vérification du fonctionnement correct devront être effectuels dans les règes de l'art, dans le respect total des normes en vigueur, aussi bien nationales que régionales, ainsi que de ces instructions. Pour l'Italie, l'installation doit être effectuee par du personnel professionnelle habilitee (DM 22 janvier 2008 n°37).

Le Fabricant decline toute responsabilité quant aux dommages aux biens et/ou aux personnes provoqués par l'installation.

TYPOLOGIE D'INSTALLATION

Il existe 2 types différents d'installations :
Installation à vase ouvert et installation à vase fermé.
Le produit a ete projete et realise pour travailler avec des installations a vase fermé.

VÉRIFIER QUE LA PRESSION DE PRECHARGE DU VASE D'EXPANSION SOIT DE 1.5 BAR.

DISPOSITIFS DE SECURITE POUR INSTALLATION A VASE FERME

Selon la norme UNI 10412-2 (2009) en vigueur en Italie, les circuits fermes doivent etre dotés : d'une soupape de sécurité, d'un thermostat de commande du circulateur, d'un indicateur de température, d'un indicateur de pression, d'un dispositif automatique de régulation de la température, d'un interrupteur thermique automatique de blocage (thermostat de blocage), d'un système de circulation, d'un système d'expansion, d'un système de dissipation de sécurité incorpore au générateur avec une vanne de décharge thermique (à actionnement automatique), si l'appareil n'est pas équipèd'un système de régulation automatique de la température.

DISTANCES DES DISPOSITIFS DE SECURITÉ CONFORMÉMENT À LA NORMATIVE

Les capteurs de sécurité de la température doivent se couver sur la machine ou à une distance de 30 cm maximum du raccordement de refoulement. Dans le cas où les générateurs seraient dépourvus de tous les dispositifs, ceux manquants peuvent être installés sur la tuyauterie de refoulement du générateur, à une distance maximale de 1 m. de la machine.

CONTROLES AU PREMIER ALLUMAGE

Avant de raccorder la chaudière, prévoir :

a) un lavage soigné de toutes les tuyauteries de l'installation afin d'enlever tout résidu éventuel qui pourrait comprometer le bon fonctionnement de certains composants de l'installation (pompes, vannes, etc.).

b) L'entreprise recomande d'installer dans le retour du générateur un filtre magnétique qui augmente la durée de vie de la chaudière, facilitite l'élimination des impuretés et augmente la performance globale de l'installation.

Il est également conseilé d'effectuer une vérification avec des instruments adéquats, pour contrôler la présence d'eventuels courants de fuite qui peuvent être la cause de corrosions.

c) un contrôle pour vérifier que la cheminée ait un tirage adéquat, qu'elle n'ait pas d'étranglement et qu'aucune autre évacuation venant d'autres apparciels ne soit insérée dans le même tuyau d'évacuation des fumées. Ceci pour éviter des augmentations de puissance non prévues. Uniquement après ce contrôle, il est possible de monter le raccord cheminée entre la chaudière et le tuyau d'évacuation des fumées. Nous conseillons un contrôle des raccords avec les tuyaux d'évacuation des fumées préexistants.

DISPOSITIF ANTI-CONDENSATION (OBLIGATOIRE)

Il est obligatoire de réaliser un circuit anti-condensation ajustant garantissant une température de return de l'appareil de 55^ au moins. La vanne anti-condensation, par exemple, s'applique aux chaudières thermiques à combustible solide puisqu'elle prévient le return d'eau froide dans l'échangeur. Une température de return élevée permet d'améliorer le rendement, réduit la formation de condensation des fumées et prolonge la durée de vie du générateur. Le fabricant conseille d'utiliser le modele à 55^ avec des raccordements hydrauliques de 1^ .

Pour les produits avec contrôle du circulator *PWM, l'installation consiste en la réalisation d'un circuit anti-condensation adapté, dans le cas où:

• le circulator du générateur de chaleur est unique dans l'installation, ou bien
• un échangeur à plaques est intercalé entre le générateur de chaleur et l'installation, ou bien
• un compensateur hydraulique ou une accumulation d'inertie (puffer) est intercalé entre le générateur de chaleur et l'installation

*Vérifier la fiche technique disponible sur le site.

Vanne en vente comme accessoire (option)

DÉTAILS ROSANNA IDRO

INSTALLATION HYDRAULIQUE

T1	Échéancement de sécurité 3 bars
T2	Refoulement / sortie chaudière
T3	Retour / entrée chaudière
CHARACTERISTIQUES
Contenu d'eau échangeur (l) du thermoproduit	15
Volume vase d'expansion intégré au thermoproduit (l)	*6
Soupape de sécurité 3 bars intégrée au thermoproduit	OUI
Pressostat mini et maxi intégré au thermoproduit	OUI
Circulateur PWM intégré au thermoproduit	OUI
Hauteur manométrique max. circulator (m)	6

• PRÉVOIR UN ÉVENTUEL VASE D'EXPANSION SUPPLEMENTAIRE SELON LE CONTENU D'EAU DU CIRCUIT.

Le graphique figurant ci-contre illustré le comportement du circulateur utilisé sur nos thermoproduits aux vitesses configurable.

VÉRIFICATIONS ET PRECAUTIONS POUR LE PREMIER ALLUMAGE

ATTENTION!

POUR LE FONCTIONNEMENT CORRECT DU GENÉRATEUR, LA PRESSION DU CIRCUIT HYDRAULIQUE DOIT ÉTRE COMPRISE ENTRE 0,6 BAR ET 2,7 BARS.

Si la pression mesurée par le pressostat numérique est inférieure à 0,6 ou supérieure à 2,7 bars, la chaudière se met en défaut.

En mettant la pression de I'eau aux valeurs standard, il est possible de reinitialiser I'alarme en appuyant sur la touche (1) / 1 pendant 3 secondes (L'alarme peut etre reinitialisée uniquely si le moteur des fumées s'est arrete et 15 minutes après l'affichage de I'alarme)

LE MOTEUR DE CHARGEMENT DU PELLET NE FONCTIONNE PAS :

Il est normal qu'il y ait de l'air à l'intérieur du circuit à cause de son replissage.

Lors du 1er cycle d'allumage, le mouvement de l'eau entraine le déplacement des bulles d'air et leur sortie par les évents automatiques du circuit. Ceci peut provoquer la diminution de la pression et l'intervention du pressostat mini, qui interrupt le fonctionnement du moteur de transport du pellet, et par conséquent le fonctionnement du générateur de chaleur.

Le circuit doit être purgé, voire plusieurs fois, pour éliminer l'air, et charge si la pression est trop faible.

ll ne s'agit pas d'une anomalie, mais d'un phénomène normal du au remplissage. Le plombier doit, suite au remplissage, bien purger le circuit, en utilisant les évents dédiés dans le circuit et en faisant effectuer à la machine la fonction « purgege air ». (Après le premier allumage et avec la machine froide, activer de nouveau la fonction « purgege air ». - voir chapitre « CONFIGURATIONS »)

THERMOSTATS À BULBE - RÉARMEMENTS

Vérifier en appuyant sur le réarmement (95^) , avant de contacter un technicien (voir chapitre RÉARMEMENTS).

POSITIONNEMENT DU POÉLE

Pour un fonctionnement correct du produit, il est recommandé de le positionner à l'aide d'un niveau, de manière à ce qu'il soit parfaitement horizontal.

NOTES POUR LE FONCTIONNEMENT CORRECT

Pour un fonctionnement correct du poèle à pellet, il est nécessaire de respecter les indications suivantes:

Pendant le fonctionnement et aussi quand vous n'utilizer pas, toutes les portes (réservoir pellet, porte, bac à cendre), doivent rester toujours fermées. Vous pouvez les ouvrir seulement pour le temps nécessaire au chargement ou combustible et à la maintenance.

« FERMER RÉSERVÖIR-PORTE »

Cette signalisation indique que 60'' sont à disposition pour fermer la porte et le couvercle du réservoir.

Dans le cas contraire, le poèle se mettra, au moment de l'allumage, en défaut « AL DEPR » tandis que durant le fonctionnement normal le poèle se mettra en « ATTENTE REFROIDISSEMENT » pour ensuite redémarrer automatiquement quand les conditions seront presents (poèle froid, etc.).

RÉARMEMENT

La figure ci-dessous représenté la position du réarmement (100^) . Il est conseilé de contacter le technician agréé en cas de déclenchement de l'un des réarmements, pour en vérifier la cause.

FUSIBLE

En cas de coupure de l'alimentation du poèle, vérifier l'état du fusible situé dans le tiroir entre l'interrupteur du poèle et le branchement du cordon d'alimentation.

Les pellets sont fabriqués en soumettant à une pression très élevé la sciure, c'est-à-dire les déchets de bois pur (sans vernis), produits par les scieries, les menuiseries et autres activités liées à l'usinage et à la transformation du bois.

Ce type de combustible est absolument ecologique puisqu'il n'utilise aucune colle pour le compacter. En effet, la compacté durable des pellets est garantie par une substance naturelle qui se trouve dans le bois : la lignite.

En plus d'être un combustible ecologique, puisqu'il exploite au maximum les résidus du bois, le pellet presente aussi des avantages techniques.

Alors que le bois possède un pouvoir calorifique de 4,4 kW/kg. (avec 15% d'humidité, donc après 18 mois environ de séchage), celui du pellet est de 5 kW/kg.

La densité du pellet est de 650kg / m^3 et le contenu en eau représenté 8% de son poids. C'est pourquoi il n'est pas nécessaire de secher le pellet pour obtenir un rendement calorique suffisant.

Le pellet utilisé devra était conforme aux caractéristiques décrites par les normes:

EN PLUS class A1, ISO 17225-2 class A1

et

EN 303-5 avec les caractéristiques suivantes : teneur en eau ≤ 12% , teneur en cendres ≤ 0,5% et pouvoir calorifique inférieur >17~MJ / kg (dans le cas de chaudières).

Le fabricant conseille pour ses produits de tousjours utiliser le pellet de 6 mm de diametre.

STOCKAGE PELLET

Pour garantir une combustion sans problèmes il faut que le pellet soit conservé dans un lieu sec.

Ouvrir le couvercle du réservoir et charger le pellet au moyen d'une écope.

L'UTILISATION DE PELLETS DE MAUVAISE QUALITE OU COMPOSÉS D'UN AUTRE MATERIALAUX ENDOMMAGE LES FONCTIONS DU GÉNÉRATEUR ET PEUT PROVOQUER L'ANNULATION DE LA GARANTIE ET DONC LA RESPONSABILITÉ DU PRODUCTEUR.

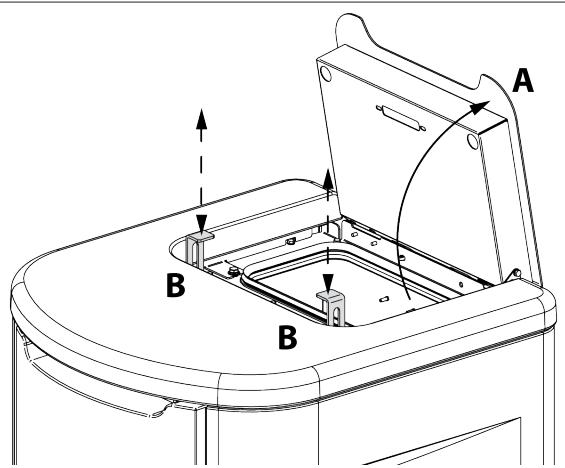

RÉSERVOIR PELLET - FERMETURE À PRESSION.

Durant le fonctionnement du poèle, le couvercle du réservoir à pellet doit resté fermé.

NOUS RECOMMANDONS DE NE PAS POSER DIRECTEMENT LE SAC SUR LE POÉLE POUR REMPLIR LE RÉSERVOIR!
REEMPLIR TOUJOURS LE RÉSERVOIR AVEC UNE PELLE. IL NE FAUT PAS FROTTER NI POSER DES POIDS SUR LE JOINT DU RÉSERVOIR. IL FAUT TOUJOURS MAINTENIR LA SURFACE D'APPUI DU JOINT DU COUVERCLE DU RÉSEROIR BIEN PROPRE.
VÉRIFIER RÉGULIERÉMENT L'ÊTAT DU JOINT. EN CAS DE DÉTÉRIORATION, CONTACTER LE TECHNICIEN AGRÉE LE PLUS PROCHE.

TÉLÉCOMMANDE

La télécommande permet de régler les principales fonctions du poèle.

1	Transmetteur	7	Sélectionner modalité ventilation*
2	Écran	8	Blocage clavier
3	On/off poèle (maintenez pendant 3 secondes)	9	Degrés celsius / fahrenheit
4	Réglage puissance	10	En appuyant sur la touche une fois il est possible d'activer ou de désactiver le chrono
5	Réglage du retard de l'extinction. La touche permet de retarder l'extinction et de programmermer le retard. Par exemple, en réglant l'extinction dans une heures, le poèle s'éteindra automatiquement à la fin du temps défini *	11	Effacer*
6	Set température ambiente	12	Logement des piles

• non prévu sur ce modele

ICONESTÉLÉCOMMANDE

	Modalité ventilation sélectionnée:* Clignotant CONFORT Allumé AUTO		Activation chrono LED allumée = actif LED éteinte = désactivement
OFF TIME 6:00	Retard extinction configuré *		Indique la transmission du signal radio Allumée = communication radio en cours Éteinte = absence de communication radio
	Batterie déchargée		Touches bloquées
P3	Niveau puissance configuré. Le niveau de puissance est visible pendant 3 secondes, à la place du set température ambiente, après avoir enforcé l'une des touches set puissance (4).

INSERTION DES PILES

Retirer le couvercle arrêté du compartment à piles en le faisant glisser vers le bas. Insérer 2 piles AAA.

Insérer les piles en respectant la polarité correcte (+) et (-).

Refermer le couvercle du compartmente à piles.

SI LA TÉLECOMMANDE EST ÉTEINTE PAR ABSENCE DE BATTERIES, IL EST POSSIBLE DE COMMANDER LE POÉLE PAR LE PANNEAU DE COMMANDES PLACÉ DANS LA PARTIE SUPérieURE DU POÉLE. PENDANT L'OPÉRATION DE REMPLACEMENT, PRÉTER ATTENTION À LA POLARITE, EN SUIVANT LES SYMBOLES IMPRIMÉS SUR LE COMPARTIMENT INTERNE DE LA TÉLECOMMANDE.

Respecter l'environnement!

Les piles usagées contiennent des métaux nocifs pour l'environnement, elles doivent donc être éliminées séparément dans des conteneurs prévus à cet effet.

CONSEILS ET PRECAUTIONS POUR L'UTILISATION DE LA TÉLECOMMANDE

Retirer les piles en cas d'inutilisation prolongée.
Lors de l'utilisation, la diriger vers le récepteur de signal du poèle.
Manipuler la télécommande avec soin. Quand elle n'est pas utilisé, la replacer sur la base fournie de série.
La télécommande ne doit pas etre laissée dans un endroit directement exposé à la lumière du soleil ou pres d'une source de chaleur.
La qualité du signal peut être influencé par d'autres sources IR.

LA TÉLECOMMANDE EST DOTÉE D'UN AFFICHEUR LCD RÉTROÉCLAIRE. LA DUREE DU RÉTROÉCLAIRAGE EST DE 20 SECONDES À PARTIR DE LA DERNière PRESSION SUR UNE TOUCHE. POUR RÉDUIRE LA CONSOMMATION DES PILES, L'AFFICHEUR S'ÊTEINT AU BOUT D'UN CERTAIN TEMPS (MODE ÉCONOMIE D'ENÉRGIE).

LES FONCTIONS DE LA TÉLECOMMANDE SERONT RÉACTIVÉES UNE FOIS LA TÉLECOMMANDE RETIRÉE DE SON SOCLE OU SUR SIMPLE PRESSION D'UN BOUTON.

• Non prévu sur ce modele

PANNEAU DE COMMANDES

LÉGENDE ICÔNES
!	Indique la présence d'une alarme. Éteinte : indique l'absence d'alarmes Allumée : indique la présence d'une alarme	L	Indique l'état de la programmation hebdomadaire Éteinte : désactivée. Allumée : activée.
BT	Non utilisée	WI-FI	Non utilisée
O	Indique le contact du thermostat externe supplémentaire Contact fermé : le contact du thermostat supplémentaire externe est fermé. Contact ouvert : le contact du thermostat supplémentaire externe est ouvert.	STBY	Icône fonction STAND-BY Éteinte : désactivée. Allumée : activée.
A	Indique la puissance du poële. Flamme allumée : puissance stable. Flamme clignotante, la puissance est en train d'augmenter ou de diminuer.		Indique le fonctionnement du circulator. Éteinte : circulator arrêté. Allumée : circulator actif. Clignotante : fonction anticondensation électronique active.
	Indique le fonctionnement du ventilateur tangentiel. Éteinte : ventilation inactive. Allumée : ventilation active. Clignotante : ventilation à vitesse réduite pour compensation.		Non utilisée

MENUGENÉRAL

1 Revenir en arrêté - quitter
Faire defiler paramètres : suivant (3) ; précédent (2)
4 ⑤ Modifier données configuration : augmentation (4); diminution (5)
⑥ Confirmer - accès au Menu

*RESERVE AU TECHNICIEN

MISES EN GARDE GENÉRALES

Conseils à suivre durant les premières mises en marche du produit: Au cours des premières heures de fonctionnement, des fumées et des odeurs peuvent être émises; elles sont dues au processus normal de « rodage thermique »

Au cours de ce processus, d'une durée variable en fonction du produit, il est recommandé de:

Bien aérer la piece
- Enlever, si presents, les parties en faïence ou en pierre de la partie supérieure du produit
Activer le produit à la puissance et température maximales
Éviter de rester longtemps dans la pierce
Ne pas toucher les surfaces du produit

Notes :

Le processus se termine au bout de quelques cycles de chauffage/rafraîchissement.

Pour la combustion, ne pas utiliser des éléments ou des substances différentes de celles indiquées dans le manuel.

Avant de procéder à l'allumage du produit, il faut effectuer les contrôles suivants:

S'il est prévu de brancher le produit à un circuit hydraulique, ce dernier doit être complèt et en état de marche, et respecter les indications figurant dans le manuel du produit et les normes en vigueur en la matière.
Le réservoir à pellet doit être complètement rempli

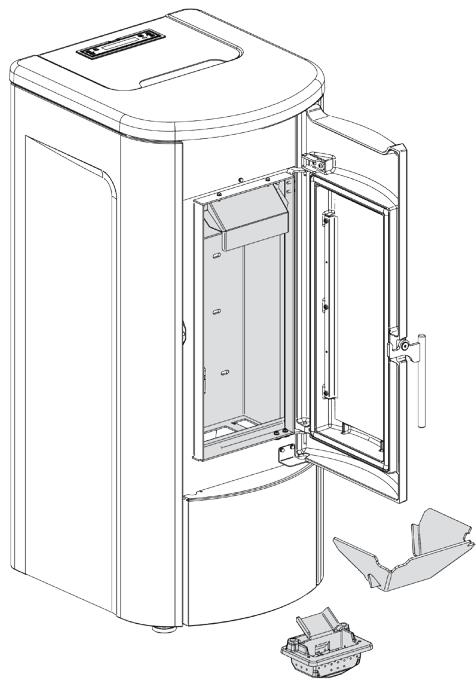

La chambre de combustion et le brasier doit être propres
Vérifier la fermeture hermétique de la porte du foyer, du tiroir à cendres et du réservoir à pellet (si présente en version hermétique); ces derniers doivent être fermés et sans aucun corps étranger au niveau des éléments et des joints d'étanchéité.
Vérifier que le cordon d'alimentation est correctement branché
L'interrupteur bipolaire (si present) doit être mis sur « 1 »

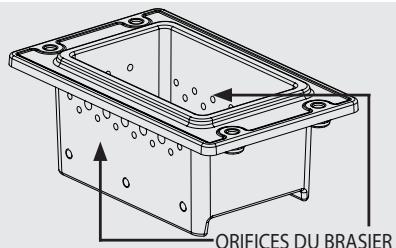

VÉRIFIER QUE LE FOND DU BRASIER SOIT SANS RÉSIDUS NI INCRUSTATIONS. LES TROUS PRÉSENTS SUR LE FOND DOIVENT ÉTRE COMPLÉTEMENT LIBRES, POUR GARANTIR UNE COMBUSTION CORRECTE. IL EST POSSIBLE D'UTILISER LA FONCTION « EASY SETUP » POUR ADAPTER LA COMBUSTION EN FONCTION DES EXIGENCES DÉCRITES.

CONFIGURATIONS POUR LE PREMIER ALLUMAGE

Une fois branché le cable d'alimentation dans la partie arrêté du poèle, mettre l'interrupteur, toujours placé à l'arrête, dans la position (I). L'interrupteur placé à l'arrête du poèle sert à donner la tension à la carte du poèle.

Le poèle reste étant et le panneau affiche une première page-écran avec la mention OFF.

DATE-HEURE

Ce menu permet de régler l'heure et la date.

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6.
Confirmer DATE-HEURE en appuyant sur la touche 6 et utiliser les touches 4 et 5 pour l'attribution du jour.
Continuer en appuyant sur la touche 6.
Pour le réglage du jour, de l'heure, des minutes, de la date, du mois, de l'année, utiliser la touche 4 ou 5 pour régler et la touche 6 pour avancer.
Appuyer sur la touche 6 pour confirmer et la touche 1 pour returner aux menus precedents jusqu'à l'etat initial.

LANGUE

Ce menu permet de sélectionner la langue préfééré.

Les langues disponibles sont :

Italien - Anglais - Allemand - Frangois - Espagnol - Portugais - Danois - Estonien - Croatia - Slovène - Néerlandais - Polonais.

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6.
Appuyer sur la touche 3 jusqu'à LANGUE et confirmer à l'aide de la touche 6.
Sélectionner la langue à l'aide de la touche 4 ou 5.
Appuyer sur la touche 6 pour confirmer et la touche 1 pour returner aux menus precedents jusqu'à l'etat initial.

DEGREES

Ce menu permet de selectionner l'unité de mesure sur la température. La valeur prédéfinie est °C.

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer à l'aide de la touche 6.
Appuyer sur la touche 3 jusqu'à DEGREES et confirmer à l'aide de la touche 6.
Utiliser les touches 4 -5 pour selectionner Celsius ou Fahrenheit.
Appuyer sur la touche 6 pour confirmer et la touche 1 pour returner aux menus precedents jusqu'à l'état initial.

ALLUMAGE RATÉ

LE PREMIER ALLUMAGE POURRAIT NE PAS FONCTIONNER ETANT DONNE QUE LA VIS SANS FIN EST VIDE ET N'ARRIVE PAS TOUJOURS À CHARGER À TEMPS LE BRASIER AVEC LA QUANTITE NECCESSAIRE DE PELLETS POUR LE DEMARRAGE RÉGULIER DE LA FLAMME. SI LE PROBLÈME NE SE PRODUIT QU'APRès QUELQUES MOIS DE FONCTIONNEMENT, VÉRIFIER QUE LES OPÉRATIONS DE NETTOYAGE COURANTES, FIGURANT DANS LE MANUEL DU POÉLE, AIENT ETÉ CORRECTEMENT REALISÉES

FONCTIONNEMENT ET LOGIQUE

ALLUMAGE

Après la vérification des points susmentionnés, appuyer sur la touche 1 pendant trois secondes pour allumer le poèle. Pour la phase d'allumage, 15 minutes sont à disposition, après l'allumage et lorsque la température de contrôle a été atteinte, le poèle interrupt la phase d'allumage et passé en DÉMARRAGE.

PREPARATION

Dans la phase de préparation, le poèle stabilise la combustion, augmentant progressivement la combustion, pour ensuite passer en TRAVAIL.

TRAVAIL

Durant la phase de travail, le poèle atteindre la puissance de consigne définie; voir rubrique suivante.

SETPUISSANCE

Configurer la puissance de fonctionnement de 1 à 5 (à configurer à l'aide des touches 2 - 3).

Puisance 1 = niveaounimal-Puisance 5 = niveaumaximal.

SET H2O

Configurer la température de la chaudière de 65 à 80^ (à configurer à l'aide des touches 4 - 5).

FONCTIONNEMENT DU CIRCULATEUR

Le circulator active la circulation de l'eau quand la température de l'eau dans le poèle atteint environ 60^ . Puisque le circulator est toujours en fonctionnement en dessus de 60^ , une zone de chauffage toujours ouverte est conseillée pour rendre le fonctionnement du produit plus homogène et éviter les blocages dus à une surtempérature; cette zone est normalement définie « zone de sécurité ».

SET THERMOSTAT

Il est possible d'activer/ désactiver la ventilation avant et de contrôler la température ambiente à travers la Sonde ambiente (intégrée dans le produit). (Voir chapitre « ventilation » dans les pages suivantes.)

SOUFFLE

Pendant la phase de travail, le poèle a un compteur interne qui effectue un nettoyage du brasier après un temps prédéfini.

Cette phase sera représentée sur l'écran, elle mettra le poèle à une puissance inférieure et augmentera le moteur fumées pendant un temps déterminé dans la programmation. Àpès avoir terminé la phase de nettoyage, le poèle poursuivra son fonctionnement en se mettant de nouveau à la puissance sélectionnée.

MODUL.et H-OFF

Au fur et à mesure que la température de l'eau s'approche du set configéré, la chaudière commence à moduler en se mettant automatiquement à la puissance minimale. Si la température augmente et dépasse le réglage configuré, elle se mettra automatiquement en condition d'arrêt, signalant H-OFF, pour se rallumer toujours automatiquement dés que la température descend en-dessous du réglage configuré.

ARRÉT

Appuyer sur la touche 1 pendant trois secondes.

Après avoir effectué cette opération, l'appareil entre automatiquement en phase d'arrêt et bloque l'alimentation du pellet.

Le moteur d'aspiration des fumées et le moteur de la ventilation de l'air chaud resteront allumés tant que la température du poèle ne sera pas descendue en-deçà des paramètres d'usine.

RALLUMAGE

Le rallumage du poèle, aussi bien automatique que manuel, est possible uniquement quand les conditions du cycle de refroidissement et le minuteur pré-configéré ont ete respectes.

N'UTILISER AUCUN LIQUIDE INFLAMMABLE POUR L'ALLUMAGE!

AU COURS DU REMPLISSAGE, NE PAS PLACER LE SAC DE PELLET CONTRE LE POÉLE BOUILLANT!

EN CAS DE PROBLEMES D'ALLUMAGE REPÉTÉS, CONTACTER UN TECHNICIEN AUTORISE.

IL EST INTERDIT D'UTILISER L'APPAREIL SANS SEPARATEUR ET/OU PLAQUE FOYÈRE (VOIR FIGURE CI-CONTRE). LE RETRAIT NUIT À LA SECURITE DU PRODUIT ET ENTRAINÉ L'ANNULATION IMMÉDIATE DE LA PÉRIODE DE GARANTIE. EN CAS D'USURE OU DE DÉTERIORATION, DEMANDER LE REMPLACEMENT DE LA PIECE AU SERVICE D'ASSISTANCE (REMPLACEMENT qui N'EST PAS COUVERT PAR LA GARANTIE DU PRODUIT PUISQU'IL S'AGIT D'une PIECE SUJETTE À USURE).

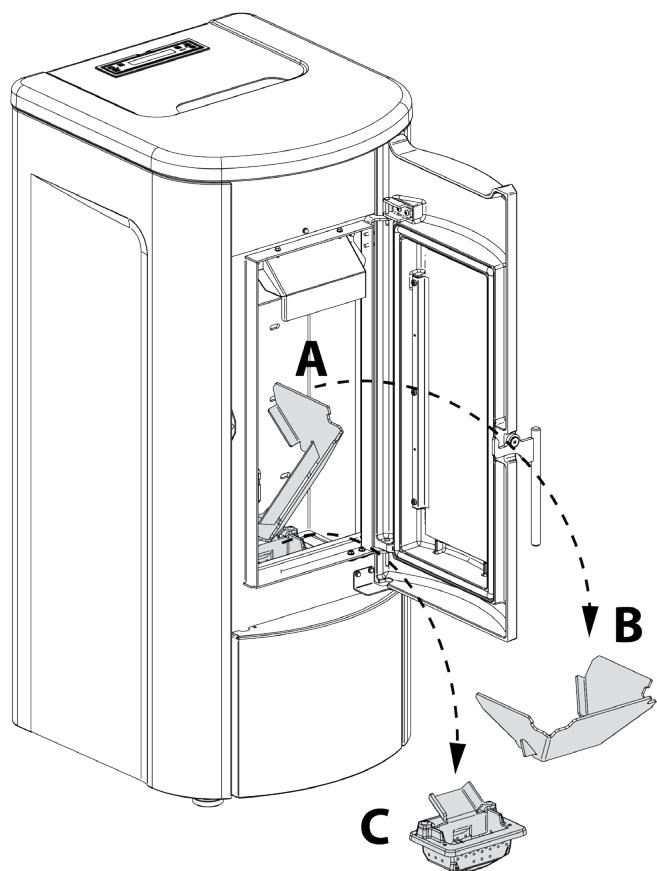

SEPARATEUR SUPérieUR BRASIER

THERMOSTAT SUPPLEMENTaire

N.B.: L'INSTALLATION DOIT ÉTRE EFFECTUÉ PAR UN TECHNIÇIEN AUTORISÉ

Il existe la possibilité de contrôle par thermostat un local adjacent à la chambre où a été placé le poèle : il suffit de connecter un thermostat en suivant la procédure décrite au point suivant (il est conseilé de positionner le thermostat mécanique en option à une hauteur du sol d'environ 1,50 m). Le fonctionnement du poèle avec le thermostat externe branché sur la borne TA peut être différent en fonction de l'activation ou désactivation de la fonction STAND-BY.

La borne TA est shuntee en usine et par consequent toujours avec le contact fermé (sur demande).

FONCTIONNEMENT THERMOSTAT SUPPLEMENTAIRE AVEC STAND-BY ACTIF

Quand la fonction STAND-BY est active, l'icone STBY sera allumée. Quand la condition du contact ou du thermostat exter est satisfaite (contact ouvert / température atteinte), le poèle s'éteindra. Dès que le contact ou thermostat exter passera à l'état « non satisfait » (contact fermé / température à atteindre) l'allumage se reproduira.

Nota bene : le fonctionnement du poèle dépend de la température de l'eau à l'intérieur du poèle et des relatives configurations d'usine. Si le poèle est sur H-OFF (température de l'eau atteinte), la requête évientuelle du contact ou thermostat supplémentaire sera ignorée.

FONCTIONNEMENT THERMOST SUPPLEMENTAIRE AVEC STAND-BY DÉSACTIVÉ

Quand la fonction STAND-BY est désactivée, l'icone STBY sera éteinte.

Quand le contact ou le thermostat exter est satisfait (contact ouvert / tempereature atteinte), le poele se met au minimum. Dss que le contact ou thermostat exter passera a l'etat « non satisfait » (contact fermé / tempereature à atteindre) le poele recommencera à fonctionner à la puissance pré-définie.

Nota bene : le fonctionnement du poèle dépend de la température de l'eau à l'intérieur du poèle et des relatives configurations d'usine. Si le poèle est en mode H-OFF (température de l'eau atteinte), l'éventuelle demande du contact ou du thermostat supplémentaire sera ignorée.

INSTALLATION DU THERMOSTAT SUPPLEMENTaire

Éteindre l'appareil au moyen de l'interrupteur général situé sur l'arrière du poèle.
Retirer la fiche de la prise de courant correspondante.
- En se basant sur le schéma électrique, connecter les deux cables du thermostat sur les bornes correspondantes situées sur l'arrière de la machine, l'une de couleur rouge et l'autre noire (borne TA). Les bornes peuvent avoir une position différente à l'arrière de la machine en fonction du modèle. L'image n'est fournie qu'à titre d'exemple.

POUR L'ACTIVATION DU STAND BY, CONSULTER LE CHAPITRE « RÉGLAGES »

VENTILATION

Le menu permet d'activer et de régler la vitesse (-2, -1, 0, +1, +2) du ventilateur avant.

PROCEDURE COMMANDES ACTIVATION

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à VENTILATION et confirmer à l'aide de la touche 6.
Confirmer HABILITATION en appuyant sur la touche 6.
Utiliser les touches 4 -5 pour activer (ON) ou désactiver (OFF) et confirmer à l'aide de la touche 6.
Appuyer sur la touche 1 pour revenir aux menus precedents jusqu'à l'etat initial.

PROCEDURE COMMANDES VITESSE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à VENTILATION et confirmer à l'aide de la touche 6.
Continuer en appuyant sur la touche 3 jusqu'à VITESSE et confirmer à l'aide de la touche 6.
Utiliser les touches 4 -5 pour regler la vitesse (-2, -1, 0, +1, +2) et confirmer à l'aide de la touche 6.
Appuyer sur la touche 1 pour revenir aux menus precedents jusqu'à l'etat initial.

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à VENTILATION et confirmer à l'aide de la touche 6.
Continuer en appuyant sur la touche 3 jusqu'à SET THERMOSTAT et confirmer à l'aide de la touche 6.
Utiliser les touches 4 - 5 pour regler la températe ambiente (7^ - 37^) et confirmer à l'aide de la touche 6.
Appuyer sur la touche 1 pour revenir aux menus precedents jusqu'à l'etat initial.

EASY SETUP

Le poids volumétrique du pellet est le rapport entre le poids et le volume du pellet. Ce rapport peut changer tout en conservant la qualité du pellet. La fonction EASY SETUP permet de varier le réglage du poids volumétrique en augmentant ou diminuant les valeurs prédéfinies.

Dans le programme du poèle, les valeurs disponibles sont de « -3 » à « +3 »; tous les poèles sont régés au moment de la production avec la valeur optimale de 0.

En cas de dépôt excessif sur le brasier, entrer dans le programme EASY SETUP et réduire la valeur à « - 1 »; attendre le jour suivant et, en l'absence d'amélioration, réduire ultérieurement jusqu'à « - 3 »

En cas de besoin d'augmenter le réglage du poids volumétrique du pellet, passer de la valeur par défaut « 0 » à « + 1, + 2, + 3 » en fonction du besoin.

DéPÔT EXCESSIF DE PELLETS DANS LE BRASIER			FONCTIONNEMENT NORMAL	PEU DE DéPÔT DE PELLETS DANS LE BRASIER
-3	-2	-1	0	+1	+2	+3
TROISIÈME PLAGE DE DIMINUTION SI LES PREMIÈRES NE SONT PAS SUFFISANTES	DEUXIXÉME PLAGE DE DIMINUTION SI LA PREMIÈRE N'EST PAS SUFFISANTE	PREMIÈRE PLAGE DE DIMINUTION (TESTER 1 JOUR)	VALEUR OPTIMALE PAR DÉFAUT	PREMIÈRE PLAGE D'AUG-MENTATION	DEUXIXÉME PLAGE D'AUG-MENTATION SI LA PREMIÈRE N'EST PAS SUFFI-SANTE	TROISIÈME PLAGE D'AUG-MENTATION SI LES DEUX PREMIÈRES NE SONT PAS SUFFI-SANTES

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à EASY SETUP et confirmer à l'aide de la touche 6.
Utiliser les touches 4 -5 pour selectionner la plage.
Appuyer sur la touche 6 pour confirmer et la touche 1 pour returner aux menus precedents jusqu'à l'etat initial.

N.B.: SI CES RÉGLAGES NE RÉSOLVENT PAS LES DÉPÔTS DE PELLETS PRÉSENTS DANS LE BRASIER, CONTACTER LE CENTRE D'ASSISTANCE LE PLUS PROCHE.

CHRONO

Cette fonction permet de programmer l'allumage et l'arrêt du poële automatiquement.

Le CHRONO est par défaut désactivé.

Le chrono permet de programme 4 créèaux heures par jour, à utiliser pour tous les jours de la semaine.

Dans chaque créneau horsaire, il est possible de configurer l'heure d'allumage et d'arrêt, les jours d'utilisation du créneau horsaireprogrammé, la température souhaïée et le set puissance.

Le réglage du jour et de l'heure actuelle est fondamentale pour le fonctionnement correct du chrono.

Recommendations

Avant d'utiliser la fonction chrono, il est nécessaire de définir le jour et l'heure actuelle; vérifier par conséquent d'avoir suivi les points énumérés dans le sous-chapitre « DATE-HEURE ». Pour que la fonction chrono fonctionne correctement, il faut, en plus de la programme, l'activer. Les 4 créèaux heures peuvent être superposés par l'intérimédiaire des heures d'allumage et d'extinction. Ceci permet d'obtenir une association d'horaires pendant lesquels il est possible de définir plusieurs périques et puissances sans influencer l'état de travail du poèle.

N.B : en cas de presence de créneaux superposés, le produit reste allumé jusqu'à l'heure d'extinction la plus tardive.

ACTIVATION / DÉSACTIVATION DU CHRONO

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à CHRONO et confirmer à l'aide de la touche 6.
Confirmer HABILITATION à l'aide de la touche 6.
Utiliser les touches 4-5 pour activer (ON) ou désactiver (OFF)
- Appuyer sur la touche 6 pour confirmer et la touche 1 pour returner aux menus précédents jusqu'à l'état initial.

CHRONO	HABILITATION	PRG1	On/off	Active/désactive le PRG 1
	V	PRG2	On/off	Active/désactive le PRG 2
	V	PRG3	On/off	Active/désactive le PRG 3
	V	PRG4	On/off	Active/désactive le PRG 4
	PRG1	START PRG1	OFF-00:00	Heure allumage PRG1
	V	STOP PRG1	OFF-00:00	Heure extinction PRG1
	V	LUNDI...DIMANCHE	On/off	Active/désactive les jours du PRG1
	V	SET PRG1	65°C - 80°C (149°F - 176°F)	SET H2O PRG1
	V	PUISSANCE PRG1	1-5	Set puissance PRG1
	PRG2	START PRG2	OFF-00:00	Heure allumage PRG2
	V	STOP PRG2	OFF-00:00	Heure extinction PRG2
	V	LUNDI...DIMANCHE	On/off	Active/désactive les jours du PRG2
	V	SET PRG2	65°C - 80°C (149°F - 176°F)	SET H2O PRG2
	V	PUISSANCE PRG2	1-5	Set puissance PRG2
	PRG3	START PRG3	OFF-00:00	Heure allumage PRG3
	V	STOP PRG3	OFF-00:00	Heure extinction PRG3
	V	LUNDI...DIMANCHE	On/off	Active/désactive les jours du PRG3
	V	SET PRG3	65°C - 80°C (149°F - 176°F)	SET H2O PRG3
	V	PUISSANCE PRG3	1-5	Set puissance PRG3
	PRG4	START PRG4	OFF-00:00	Heure allumage PRG4
		STOP PRG4	OFF-00:00	Heure extinction PRG4
		LUNDI...DIMANCHE	On/off	Active/désactive les jours du PRG4
		SET PRG4	65°C - 80°C (149°F - 176°F)	SET H2O PRG4
		PUISSANCE PRG4	1-5	Set puissance PRG4

SI LE PROGRAMMATEUR HEBDOMADAIRE EST ACTIVÉ, UN PETIT CARRÉ DE L'ICÔNE CORRESPONDANTE EST VISIBLE SUR LE PANNEAU DE COMMANDES

EXEMPLE CHRONO HORAIRES/CRÉNEAUX SUPERPOSES

CRÉNEAU HORAIRE

RéGLAGE PUISSANCE

SET H2O

	Créneau hora 1	start 02:00 stop 23:00	puissance 3 - SET H2O 72°C
	Créneau hora 2	start 08:00 stop 16:30	puissance 1 - SET H2O 68°C
	fonctionnement poège

RéGLAGES

DATE-HEURE
LANGUE
SET DEGRÉS

VOIR CHAPITRE: CONFIGURATIONS PREMIER ALLUMAGE

ÉCRAN

Ce menu permet de régler l'intensité lumineuse de l'écran. Les valeurs possibles varient de OFF, 1 à 20. Sur OFF, le rétro-éclairage de l'écran est à l'intensité maximal et s'est un retard de 60 secondes.

Le rétro-éclairage se rallume en appuyant sur une touche ou si le poèle est en défaut.

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à RÉGLAGES et confirmer à l'aide de la touche 6.
Continuer en appuyant sur la touche 3 jusqu'à ÉCRAN et confirmer à l'aide de la touche 6.
Utiliser les touches 4-5 pour régler l'intensité souhaitée (SET)
Appuyer sur la touche 6 pour confirmer et la touche 1 pour returner aux menus precedents jusqu'à l'etat initial.

STAND-BY

La fonction STAND-BY, si activée, est utilisé pour programmer une extinction de la machine commandée par le thermostat supplémentaire

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à RÉGLAGES et confirmer à l'aide de la touche 6.
Continuer en appuyant sur la touche 3 jusqu'à l'affichage de STAND-BY et confirmer à l'aide de la touche 6.
Utiliser les touches 4-5 pour activer (ON) / désactiver (OFF).
Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu

CHARGE INITIALE

Cette fonction permet le remplissement de la vis sans fin pour faciliter les phases de premier allumage du poèle, ou si le réservoir à pellets est resté vide.

Avec le poèle froid et sur « OFF », s'assurer d'avoir introduit le pellet à l'intérieur du réservoir et activer la fonction CHARGE INITIALE et confirmer avec OK.

Pour interrompre le chargement en continu, il suffit d'appuyer sur la touche 1 pendant 3 s.

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
appuyer sur la touche 3 jusqu'à RÉGLAGES et confirmer à l'aide de la touche 6.
Continuer en appuyant sur la touche 3 jusqu'à CHARGE INITIALE et confirmer à l'aide de la touche 6.
Utiliser les touches 4-5 pour selectionner activer « ON »/ désactiver « OFF »
Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.

EVACUAT AIR

Cette fonction permet d'évacuer l'air eventuèlement présente dans le poële. En activant la fonction, le circulateur sera alimenté avec des phases de 30 secondes d'exécution et de 30 " d'arrêt pendant 15 minutes. Avec le poële froid et « OFF», activer la fonction ÉVACUAT AIR et confirmer avec la touche 6. Pour interrompré, appuyer sur la touche 1 pendant 3 secondes.

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à RÉGLAGES et confirmer à l'aide de la touche 6.
Continuer en appuyant sur la touche 3 jusqu'à EVACUAT AIR et confirmer à l'aide de la touche 6.
Utiliser les touches 4-5 pour selectionner activer « ON »/ désactiver « OFF »
Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.

EFFACER

Permet de rétablit toutes les valeurs modifiables par l'utilisateur aux valeurs d'usine.

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer avec la touche 6.
Appuyer sur la touche 3 jusqu'à l'affichage de EFFACER et confirmer avec la touche 6.
Utiliser les touches 4-5 pour selectionner activer « ON » / désactiver « OFF »
Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.

EASY CONTROL

La fonction permet deCHOISIR parmi deux valeurs :

OFF (désactivé - par défaut)
ON (acté)

L'activation (EASY CONTROL = ON) est conseilé en cas de formation excessive de résidus de combustion et en cas de phénomènes de condensation dans le conduit de fumée durant le fonctionnement à des puissances réduites (voir chapitre CONDUIT DE FUMÉE).

Attention! L'activation de la fonction EASY CONTROL est conseillée sur supervision d'un technicien qualifié.

PROCEDURE DE COMMANDE

Appuyer sur la touche 6.
Appuyer sur la touche 3 jusqu'à REGLAGES et confirmer avec la touche 6.
Continuer en appuyant sur la touche 3 jusqu'à EASY CONTROL et confirmer avec la touche 6.
Utiliser les touches 4-5 pour selectionner activer « ON »/désactiver « OFF »
Appuyer plusieurs fois sur la touche 1 pour confirmer et quitter le menu.

FONCTIONS SUPPLEMENTAIRES

CLAVIER BLOQUE

La fonction permet de bloquer les touches de l'écran ( comme sur les téléphones mobiles).

Avec la fonction activée, chaque pression sur une touche entraine l' apparition de « CLAVIER BLOQUÉ »

Pour bloquer le clavier, appuyer sur les touches 1 et 5 simultanément jusqu'à l'affichage de : « CLAVIER BLOQUÉ »

Pour débloquer le clavier, appuyer simultanément sur les touches 1 et 5 jusqu'à l'affichage de : « CLAVIER LIBRE »

POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENTEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM

NETTOYAGE ET ENTRETIEN

TOUJOURS SUIVRE LES INDICATIONS AVEC LE MAXIMUM DE SECURITE!

S'assurer que la fiche du cordon d'alimentation soit enlevée car le générateur pourrait avoir ete programmé pour s'allumer.
Que le générateur est entièrement froid.
Les cendres sont complètement froides.
Durant les opérations de nettoyage du produit garantir un renouvellement efficace de l'air de la pierce.
Un nettoyage insuffisant compromet le bon fonctionnement et la sécurité!

ENTRETIEN

Pour un fonctionnement correct, le générateur doit être soumis à un entretien ordinaire effectué par un technicien autorisé, au moins une fois par an.

Les opérations périodiques de contrôle et les entretiens doivent toujours être effectuels par des techniciens spécialisés et autorisés qui agissant conformément aux normes en vigueur et aux indications générées dans ce manuel d'utilisation et d'entretien.

FAIRE NETTOYER CHAQUE ANNÉE LE CIRCUIT D'ÉVACUATION DES FUMÉES, LES CANAUX DE FUMÉE, Y COMPRIS LES RACCORDS EN « T », ET LES CACHES D'INSPECTION - LES COURBES ET LES ÉVENTUELLES SECTIONS HORIZONTALES SI PRÉSENTES!

LA FREQUENCY DE NETTOYAGE DU GÉNÉRATEUR ST INDICATIVE! ELLE DÉPEND DE LA QUALITÉ DU PELLET UTILISÉ ET DE LA FREQUENCY D'UTILISATION.

IL EST POSSIBLE QUE CES OPÉRATIONS DOIVENT ÉTRE RÉALISÉES PLUS FREQUÉMMENT

NETTOYAGE PÉRIODIQUE À LA CHARGE DE L'UTILISATEUR

Les opérations de nettoyage périodique, comme indiqué dans ce manuel d'utilisation et d'entretien, doivent être réalisées avec le plus grand soin, après voir lu les indications, les procédures et les fréquences décrites dans ce manuel d'utilisation et d'entretien.

NETTOYAGE DES SURFACES ET DU REVÊTÉMENT

Ne jamais utiliser de nettoyants abrasifs ou chimiquement agressifs pour le nettoyage !

Le nettoyage des surfaces doit se faire avec le générateur et le revêtement complètement froids. Pour l'entretien des surfaces et des parties métalliques, il suffit d'utiliser un chiffon humidifié avec de l'eau ou avec de l'eau et du savon neutre.

Le non-respect des indications peut abimer les surfaces du générateur et entrainer l'annulation de la garantie.

NETTOYAGE DE LA VITRE VITROCÉRAMIQUE

Ne jamais utiliser de nettoyants abrasifs ou chimiquement agressifs pour le nettoyage !

Le nettoyage de la vitre vitrocéramique doit se faire lorsqu'elle est complètement froide.

Pour nettoyer le verre vitrocéramique, il suffit d'utiliser un pinceau sec et du papier (journal) humidifié et passé dans la cende. Si la vitre est très sale, utiliser exclusivement un nettoyant spécifique pour vitres vitrocéramiques. Pulvériser une petite quantité sur un chiffon et l'utiliser sur la vitre vitrocéramique. Ne pas pulvériser le nettoyant ou tout autre liquide directement sur la vitre ou sur les joints!

Le non-respect des indications peut abimer la surface de la vitrocéramique et entrainer l'annulation de la garantie.

NETTOYAGE DU RÉSERVOIR À PELLET

Lorsque le réserve se vide complètement, débrancher le cordon d'alimentation du générateur et, avant de procéder à son remplissage, éliminer d'abord les résidus (poussière, copeaux, etc.) du réserve vide.

LES IMAGES suivantes SONT DONNÉES À TITRE D'EXEMPLE.

RACLEURS :

Le nettoyage des échangeurs thermiques doit avoir lieu uniquement lorsque le générateur est froid! Son nettoyage permet de garantir un rendement thermique toujours constant au fil du temps. Ce type d'entretien doit être effectué au moins une fois par jour.

Pour ce faire, il suffit deSoulever le couvercle du réservoir à pellet (A).

Utiliser les racleurs dédiés (B) placés dans la partie supérieure du générateur en effectuant le mouvement du bas vers le gaut et vice-versa plusieurs fois.

LES IMAGES SONT DONNÉES À TITRE D'EXEMPLE.

BRASIER ET CHAMBRE DE COMBUSTION:

Ouvrir la porte du foyer.
Aspirer la cende déposée entre le séparateur et la porte du foyer.
Enlever la plaque du foyer.
Retirer le brasier.
Passer l'aspirateur dans toute la chambre de combustion et sur le fond du brasier à l'aide d'un aspirateur adequat.

DETAIL NETTOYAGE BRASIER

Pour le nettoyage du brasier, il faut enlever la plaque foyère.

Retirer la plaque foyere en la boulevant d'abord d'un cotoe avant de I'extraire (voir A-B)
Retirer le brasier (C)
Pour le remontage, réaliser la même opération dans le sens inverse.

Après avoir nettoyé le brasier, toujours s'assurer :

Qu'il ait ete correctement remis en place, coulisse a pellet vers la sortie du pellet.
- Que la couilisse à pellet soit correctement posée sur le brasier, et non pas sur une autre surface de la chambre de combustion.
Que la coulisse ait ete poussee vers la paroi du foyer.

UN BRASIER PROPRE GARANTIT UN FONCTIONNEMENT CORRECT!

LE FAIT DE MAINTENIR LE BRASIER ET SES ORIFICES TOUJOURS BIEN PROPRES, SANS RÉSIDUS DE COMBUSTION, GARANTIT AU GÉNÉRATEUR UNE BONNE COMBUSTION AU FIL DU TEMPS, ET ÉVITE LES ÉVENTUELS DYSFONCTIONNEMENTS QUI POURRAIENT REQUÉRIR L'INTERVENTION DU TECHNIÇIEN.

IL EST POSSIBLE D'UTILISER LA FONCTION DANS LE MENU UTILISATEUR « EASY SETUP » POUR ADAPTER LA COMBUSTION AUX EXIGENCES DÉCRITES.

LES IMAGES SONT DONNÉES À TITRE D'EXEMPLÉ.

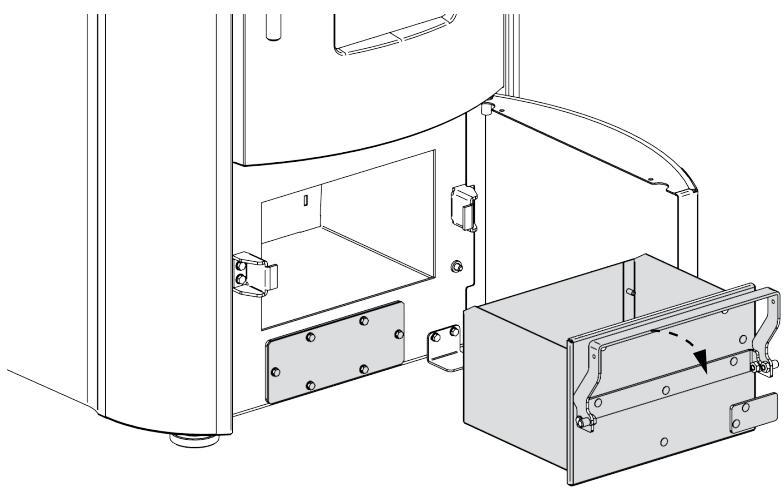

TIROIRÀ CENDRES :

Enlever le tiroir à cendres et le vider dans un récipient prévu à cet effet.
Eliminer également l'eventuelle cendra presente dans le compartment du tiroir à cende.

PIECES/FREQUENCY	TOUS LES JOURS	TOUS LES 2-3 JOURS	TOUS LES 10 JOURS	TOUS LES 2/3 MOIS
RACLEURS	X
BRASIER		X
CHAMBRE DE COMBUSTION		X
RACCORD EN « T »/ CONDUIT DE FUMÉE				X
TIROIR À CENDRES*		X	X

• La fréquence de nettoyage du tiroir à cendres dépend de différents facteurs : type de pellet, puissance du poèle, utilisation du poèle et type d'installation.

SI LE CORDON D'ALIMENTATION EST ENDOMMAGE, IL DOIT ETRE REMPLACÉ PAR LE SERVICE D'ASSISTANCE TECHNIQUE OU DANS TOUS LES CAS PAR UNE PERSONNE POSSEDANT UNE QUALIFICATION ÉQUIVALENTE, DE SORTE À EVITER TOUT RISQUE.

POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM

ENTRETIEN ORDINAIRE EFFECTUÉ PAR LES TECHNICIENS AUTORISÉS

L'entretien ordinaire doit etre effectue au moins une fois par an.

Etant donne que le generateur utilise du pellet comme combustible solide, il requiert un entretien ordinaire qui doit etre effectue par un Technicien autorise, en utilisant uniquement des pieces de rechange d'origine.

Le non-respect peut comprometer la sécurité de l'appareil et peut entrainer l'annulation des conditions de garantie.

Le respect de la fréquence de nettoyage réservé à l'utilisateur décrites dans le manuel d'utilisation et d'entretien, garantit au générateur une combustion correcte au fil du temps, et d'éviter les évventuelles anomalies et/ou dysfonctionnements qui pourrait requérir des interventions du technicien. Les demandes d'intervention d'entretien ordinaire ne sont pas comprises dans la garantie du produit.

JOINTS: COUVERCLE RÉSERVOIR PELLET, PORTE, TIROIR CENDRES ET BRASIER

Les joints garantissent l'étanchéité du poèle et par conséquent son bon fonctionnement.

Ces éléments doivent être régulierement contrôlés : en cas d'usure ou de dommages, il faudra les replacer immidiatement.

Ces opérations devront être réalisées par un technician autorisé.

RACCORDEMENTÀLA CHEMINÉE

Tous les ans, ou à chaque fois que cela s'avere nécessaire, aspirer et nettoyer le conduit qui mène à la cheminée. En présence de tronçons horizontally, il faut enlever les résidus avant qu'ils n'obstruent pas le passage des fumées.

MISE HORS SERVICE (FIN DE SAISON)

À la fin de chaque saison, il est conseilé de vider totally le réserveir de pellet avant d'eteindre le poele et d'aspirer les éventuels résidus de pellet et la poussière à l'intérieur.

NOUS VOUS CONSEILLONS DE NE PAS DÉBRANCHER LE GÉNÉRATEUR DU RÉSEAU ÉLECTRIQUE POUR PERMETTRE AU CIRCULATEUR D'ÉFFECTUER LES CYCLES ANTIBLOCAGE.

L'entretien ordinaire doit etre effectue au moins une fois par an.

LES IMAGES SONT DONNÉES À TITRE D'EXEMPLE.

POUR CONNAIRE THE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE : WWW.LANORDICA-EXTRAFLAME.COM

LES IMAGES SONT DONNÉS À TITRE D'EXEMPLÉ.

A	Moteur fumées (démontage et nettoyage et conduit de fumée et « T »), nouveau joint aux endroits prévus
B	Joints, réservoir à pellet, inspections, tiroir à cendre et porte (remplacer et appliquer nouveau joint le cas échéant)
C	Chambre de combustion et échangeur (nettoyage total) y compris le nettoyage du culot de la bougie
D	Réserveur (vidage complet et nettoyage).
E	Vérification du tuyau d'aspiration de l'air et nettoyage éventuel du capteur de flux
F	Démontage du ventilateur de l'air ambient et élimination de la poussière et des débris de pellet.
AFFICHAGES
ÉCRAN	MOTIF
OFF	Générateur étèint
START	La phase de démarriage est en cours
PRECHARGE PELLET	Le chargement continu du pellet est en cours durant l'allumage
ALLUMAGE	La phase dédiée à l'allumage est en cours
PRÉPARATION	La phase de préparation est en cours
TRAVAIL	La phase de travail normal est en cours
MODUL.	Le générateur est en train de fonctionner au minimum
SOUFFLE	Le soufflage automatique est activé
NETTOYAGE FINAL	Le nettoyage final est en cours
STAND-BY	Générateur étèint à cause du thermostat externe en attente de se rallumer
ATTENTE REFROIDISSEMENT	Un nouvel allumage est tenté alors que le générateur vient tout juste d'être étèint. Lorsque le générateur effectue un arrêt, il est nécessaire d'attendre l'arrêt total du moteur des fumées; effectuer ensuite le nettoyage du brasier. C'est uniquement après avoir réalisés ces opérations qu'il sera possible de rallumer le générateur.
H-OFF	Générateur étèint à cause de la température de l'eau supérieure au set configuré.
TOFF	Générateur étèint en attente de se rallumer à cause du fait que toutes les demandes sont satisfaites
ATTENTE BLACK OUT	Le générateur est en cours de refroidissement après une coupure de courant. À la fin de la phase de refroidissement, il se rallumera automatiquement
ANTIGEL	Le fonctionnement antigel est en cours car la température de l'eau t° H2O est sous le seuil configuré en usine le circulateur s'active jusqu'à ce que l'eau ait atteint le paramètre prédéfini en usine de +2°C
ANTIBLOCAGE	La fonction antiblocage du circulateur est en cours (seulément si le générateur est resté sur OFF pendant au moins 96 heures) ; le circulateur s'active pendant le temps prédéfini par le fabricant, de façon à éviter le blocage de ce dernier.
FERMER RESERVOIR-PORTE	Cette signalisation indique que 60 secondes sont à disposition pour fermer la porte et le couvercle du réservoir. Au bout des 60 secondes, le poèle déclenchera, durant la phase d'allumage, l'alarme « AL DEPR » alors que durant le fonctionnement normal, le poèle se mettra en « ATTENTE REFROIDISSEMENT » pour redémarrer ensuite automatiquement quand les conditions seront prsentes (poèle froid, etc.).

ALARMES
ÉCRAN	EXPLICATION	SOLUTION
	Indique la présence d'une alarme.	Allumée : indique la présence d'une alarme Clignotant : indique la désactivation du capteur de dépression. L'alarme peut être réinitialisée uniquement si le moteur des fumées s'est arrêté et 15 minutes après l'affichage de l'alarme, en appuyant sur la touche 1/® pendant 3 secondes.
EXTRACTEUR EN PANNE	Panne moteur des fumées	Contacter le centre d'assistance
SONDE FUMÉES	Panne de la sonde fumées.	Contacter le centre d'assistance
FUMÉES CHAUDES	Température des fumées élevée	Contrôler le chargement du pellet (voir « EASY SETUP ») ; si le problème ne se résout pas, contacter un technicien agréé.

POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE WWW.LANORDICA-EXTRAFLAME.COM

NO FLAMME	Le réserve à pellet est vide. Chargement insuffistant de pellet. Le motoréducteur ne charge pas le pellet. Bulbes thermostatiques déclenchés.	Vérifier la présence ou non de pellets dans le réserve. Régler l'afflux de pellet (voir « Easy Setup »). Vérifier les thermostats à sondes (voir chapitre Réarmements)
AL DEPR	La porte n'est pas correctement fermée. Le tiroir à cendres n'est pas correctement fermé. La chamde de combustion est sale. Le conduit d'explosion des fumées est obstrué/sale	Vérifier la fermeture hermétique de la porte. Vérifier la fermeture hermétique du tiroir à cendres. Vérifier la propre du conduit des fumées et de la chamde de combustion.
ALLUMAGE RATÉ	Le réserve à pellet est vide. Réglage inapproprié de la charge de pellet. Bulbes thermostatiques déclenchés.	Vérifier la présence ou non de pellets dans le réserve. Régler l'afflux de pellet (voir « EASY SETUP »). Vérifier les procédures décrites dans le chapitre « Allumage ». Vérifier les thermostats à bulbes (voir chapitre Réarmer)
ALLUMAGE RATÉ BLACK OUT	Coupure de courant pendant la phase d'allumage.	Mettre le poèle sur off à l'aide de la touche 1 et répéter les procédures décrites dans le chapitre « Allumage ». Les opérations de réarmement devront être effectuées par un technicien agéré.
ALARME COMMANDE VIS SANS FIN	Fonctionnement anomal chargement pellet.	Contacter le centre d'assistance
ALARME PRESSION H2O MIN	La pression de l'installation lue par le pressostat est trop BASSE.	Air probable dans le circuit, purger le circuit. Absence possible d'eau ou fuites dues à des anomalies dans certains composants du circuit. Si le problème persististe, contacter le centre d'assistance.
ALARME PRESSION H2O MAX	La pression de l'eau a dépassé le seuil maximum	Probable air dans l'installation, purger l'installation. Vérifier que les vases d'expansion ne soient pas endommagés ou sous-dimensionnés. Vérifier que l'installation à froid soit chargée à une pression correcte Si le problème persististe, contacter le centre d'assistance.
SONDE H2O	Panne de la sonde H2O	Contacter le centre d'assistance
SURCHAUFFE H2O	Air dans l'installation Circulation inadaptée	Probable air dans l'installation, purger l'installation. Manque de circulation adaptée. Zone de sécurité absence de ou non adaptée. L'eau à l'intérieur du poèle a dépassé 95°C. Anomalie possible du circulator. Si le problème persististe, les opérations de rétablissement devront être effectuées par un technicien autorisé.
* SONDE BALLON ECS	Panne sonde ballon.	Contacter le centre d'assistance
* SONDE BALLON TAMPON	Panne sonde ballon tampon.	Contacter le centre d'assistance
AL. PWM BLOQUÉ	La pompse s'est arrêtée de manière permanente Pompe bloquée. Module électronique endommagé	Contacter le centre d'assistance
AL. PWM CHAUD	La pompse fonctionne mais ses prestations ne sont pas optimales. Sous-tension 160-194v. Pompe en protection thermique.	Contacter le centre d'assistance
AL PWM ARRÊTE	La pompse s'est arrêtée mais est encore en état de marche. Sous-tension < 160v. Surtension. Flux externe inattendu.	Contacter le centre d'assistance
AL PWM ARRÊTE 2	La pompse s'est arrêtée mais est encore en état de marche. Problème au niveau d'un composant différent de la pompe. Débris dans l'installation. Positionnement en haute température.	Contacter le centre d'assistance
AL. PWM FLUX	Pompe bloquée. Liquide avec densité elevée. Tuyau obtrué. Présence d'air dans le circuit.	Contacter le centre d'assistance
AL. INTERFACE PMW	Interface de sortie IPWM endommagée, en court-circuit ou non branchée	Contacter le centre d'assistance

• en cas de carte supplémentaire système.
  POUR CONNAITRE LE CENTRE D'ASSISTANCE LE PLUS PROCHE, CONTACTER LE REVENDEUR OU CONSULTER LE SITE WWW.LANORDICA-EXTRAFLAME.COM

1. Les produits EXTRAFLAME S.p.A. sont garantis, conformément aux directives de la communauté européen, pour une période de 24 mois à compter de la date d'achat.

Un document fiscal valide qui prouve l'achat, délivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit acheté et la date d'achat et/ou de livraison de ce dernier est nécessaire.

ATTENTION : la presente garantie conventionnelle ne remplace pas la garantie prevue par les normes européennes pour la protection des Consommateurs.

La garantie conventionnelle est limitée au territoire italien et aux territoires compris dans la Communauté européen couverts par le Service des Centres d'Assistance Technique Agreés (verifier sur le site www.lanordica-extraflame.com)

Elle est également limitée au pays de résidence et/ou du domicile du consommateur qui doit être le même que celui du siège légal et/ou commercial du vendeur du produit EXTRAFLAME S.p.A.

Les prsentes normes ne s'appliquent pas aux produits achetés dans le cadre d'activités commerciales, d'entreprise ou professionnelles. Dans ces cas, la garantie du produit sera limitée à une période de 12 mois à compter de la date d'achat.

GARANTIE ITALIE

Que faire en cas d'anomalie dans le fonctionnement du produit :

Consulter le manuel d'utilisation pour s'assurer que l'anomalie ne peut pas etre resolue avec une application correcte des fonctionnalités du produit. S'assurer que le defaut rentre dans le type d'anomalies couvertes par la garantie; si ce n'est pas le case, le coût de I'intervention sera entierement a la charge du consommateur. Lors de la demande d'intervention du Service d'Assistance au Centre d'Assistance Agree, tousjours indiquer la nature du defaut, le modele de I'appareil, une adresse complte et un numero de téléphone.

GARANTIE EUROPE

Que faire en cas d'anomalie dans le fonctionnement du produit :

Consulter le manuel d'utilisation pour s'assurer que l'anomalie ne peut pas etre résolue avec une application correcte des fonctionnalités du produit. S'assurer que le defaut rentre dans le type d'anomalies couvertes par la garantie; si ce n'est pas le cas, le coût de l'intervention sera entierement à la charge du consommateur. Demander I'intervention du Service d'Assistance ou I'adresse du Centre d'Assistance Technique Agree au vendeur en indiquant always la nature du defaut, le modèle de I'appareil, une adresse complete et un numero de téléphone.

Pour les défauts de conformité apparus dans les 6 premiers mois de vie du produit, la réparation du début est couverte par la garantie sans frais pour le consommateur.

En cas de vice de conformité relevé entre le septieme et le vingt-quatrième mois, le coût de l'appeil sera à la charge du consommateur tandis que les frais de la main-d'oeuvre et des éventuelles pieces de rechange fonctionnelles utilisées seront à la charge du vendeur.

1. La garantie est exclue si le dernier détecté est dû à des conditions et/ou événements externes tels que, à titre d'exemple non exhaustif, une capacité insuffisante des systèmes ; une installation erronée et/ou un entretien effectué par un personnel non qualifié selon la législation en vigueur dans le pays de résidence du consommateur ; une négligence ; une incapacité d'utilisation et un mauvais entretien par le consommateur, ne correspondant pas à ce qui est indiqué dans le manuel d'utilisation du produit, lequel fait partie intégrante du contrat de vente.
   La presente garantie ne couvre pas non plus les dommages subsis par le produit en l'absence de causes averées imputables à des vices de fabrication. De la même manière sont exclus de la presente garantie tout vice d'au dysfonctionnement du conduit de cheminée, aux termes de la législation en vigueur dans le pays au moment de l'achat, ainsi que tous les défauts du produit dus à une incurie, rupture accidentelle, alteration et/ou dommage dans le transport (rayures, bossellements, etc.), interventions effectuees par un personnel non autorisé et autres dommages causés par des interventions erronées du consommateur en essayant de remédier à la panne initiale.
   La garantie ne couvRE pas les materiaux de consommation suivants : les joints, les verres ceramiques ou trempés, les revêtements et grilles en fonte, les materiaux réfractaires (ex. Nordiker ou autre), les pieces peintes, chromées ou dorées, les éléments en faïence, les poignées, le brasier et les composants correspondants. Pour les produits ldo, l'échangeur de chaleur est exclu de la garantie si un circuit adapté anti-condensation n'est pas réalisé, qui garantit une température de return à l'appareil d'au moins 55 degrés. En général la garantie ne couvre pas tous les composants extérieurs au produit sur lesquels le consommateur peut intervenir directement lors de l'utilisation et/ou l'entretien ou qui peuvent etre sujets a l'usure et/ou la formation de rouille et de taches sur I'acier dues a une utilisation de détergents agressifs.
   En cas de réclamation pour un défaut non avéré en phase de vérification par un technicien autorisé, l'intervention sera entièrement à la charge du consommateur.
2. S'il s'avere impossible de rétablit la conformité par une réparation du produit/composant, il sera remplace, sans modification de l'échéance et des termes de garantie acquis au moment de l'achat du produit/composant à remplacer.
3. EXTRAFLAME S.p.A. décline toute responsabilité en ce qui concerne d'eventuels dommages qui peuvent, directement ou indirectement, être causés à des personnes, animaux et biens membres en raison de la non-observation de toutes les indications fournies dans le manuel d'utilisation prévu et qui concernent les avertissements au sujet de l'installation, l'utilisation et l'entretien du produit, téléchargeable également sur le site internet.

4. Les interventions d'étalonnage et/ou de réglage du produit en relation au type de combustible ou autres sont exclues de la garantie.

5. Si le produit est réparé auprès d'un des Centres d'Assistance Technique Agréés indiqués par EXTRAFLAME S.p.A. et en cas de remplacement du produit, le transport sera gratuite. Si le technicien est en mesure de réparer le produit au domicile de l'utilisateur et que celui-ci refuse, le transport au laboratoire et la livraison de retard seront à sa charge.

6. Au terme des 24 mois de garantie, toute intervention de réparation sera entière à la charge du consommateur.

7. En cas de litiges, seul le Tribunal du siège légal d'EXTRAFLAME S.p.A. - (Vicence-Italie) sera compétent.

AVERTISSEMENTS SUPPLEMENTAIRES

Utiliser exclusivement le combustible commande par le fabricant. Le produit ne doit pas etre utilise comme incinérateur.
Ne pas utiliser le produit pour monter dessus ou y poser des objets.
Ne pasmettre de linge a secher sur le produit. Les etendoirs ou autres doivent etre tenus a une distance appropriée du produit. Risque d'incendie et de dommage au revetement.
Tout usage inapproprié du produit engage entièrement la responsabilité de l'utilisateur et décharge le fabricant de toute responsabilité civile et pénale.
Toute alteration ou remplacement non autorisés de pieces non originales du produit de quelque type que ce soit peut conduire à un risque compromettant la sécurité de l'utiliseur et dechargeant l'entreprise de toute responsabilité civile et pénale.
La plupart des surfaces du produit sont très chaudes (porte, poignée, vitre, tuyaux de sortie des fumées, etc.). Il faut donc éviter de toucher ces parties sans porter des vêtements de protection appropriés ou sans utiliser des moyens adaptés, comme des gants de protection thermique.
Il est interdit de faire fonctionner le produit quand sa porte est ouverte ou lorsque sa vitre est cassée.
Le produit doit etre connecte elctriquement a un dispositif equiped'un systeme de mise à la terre efficace.
Éteindre le produit en cas de panne ou de dysfonctionnement.
Les pellets accumulés et non brûlés dans le brûleur après chaque « absence d'allumage » doivent être retirés avant tout nouvel allumage. Contrôler que le brûleur soit propre et bien positionné avant de l'allumer.
Ne pas laver le produit avec de l'eau. L'eau pourrait pénétrer à l'intérieur de l'unité et endommager les isolations électriques, au risque de provoquer des décharges électriques.
Les installations non conformes aux normes en vigueur de même qu'une utilisation incorrecte et l'absence d'entretien comme le prévoit le fabricant, entraînant la déchéance de la garantie du produit.

ÉLIMINATION

INFORMATIONS RELATIVES À LA GESTION DES DÉCHETS D'APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES CONTENANT DES PILES ET DES ACCUMULATEURS

Ce symbole presente sur le produit, sur les piles, sur les accumulateurs, sur l'emballage ou sur la documentation de reférence, indique que le produit et les piles ou les accumulateurs ne doivent pas être collectés, récapérés ou éliminés avec les déchets domestiques au terme de leur vie utile.

Une gestion imprope des déchets d'équipements électriques et électroniques, des piles ou des accumulateurs peut causer la libération de substances dangereuses contenues dans les produits. Pour éviter d'eventuelles atteintes à l'environnement ou à la santé, on invite l'utilisateur à séparer cet apparéil, et / ou les piles ou les accumulateurs, des autres types de déchets et de le confier au service municipal de collecte. On peut demander au distributeur de prélever le déchet d'appareil électrique ou électronique aux conditions et suivant les modalités prévues par les normes nationales de transposition de la Directive 2012/19/UE.

La collecte seleutive et le traitement correct des appareils electriques et electroniques, des piles et des accumulateurs, favorisent la conservation des ressources naturelles, le respect de l'environnement et assurent la protection de la santé.

Pour tout renseignement complémentaire sur les modalités de collecte des déchets d'appareils électriques et électroniques, des piles et des accumulateurs, il faut s'adresser aux Communes ou aux Autorités publiques compétentes pour la délivrance des autorisations.

Extraflame Riscaldamento a Pellet

Le fabricant se reserve le droit de modifier les caractéristiques et les données reportées dans ce manuel à tout moment et sans préavis, dans le but d'améliorer ses produits.

Par conséquent, ce manuel ne peut pas être considéré comme un contrat vis-à-vis de tiers.
