Type de produit	Hotte murale
Marque	ELICA
Modèle	SPOT URBAN IRON/A/90
Largeur	90 cm
Finition	Iron (métal)
Mode d'utilisation	Aspirante (évacuation extérieure) ou filtrante (recyclage intérieur)
Éclairage	LED, remplacement par service technique
Filtre anti-graisse	Métallique, lavable au lave-vaisselle, nettoyage mensuel
Filtre à charbon	Actif, pour version recyclage, remplacement tous les 4 mois maximum
Alimentation électrique	220-240 V ~ 50 Hz
Distance minimale de sécurité	50 cm (cuisinière électrique), 65 cm (gaz ou mixte)
Nettoyage extérieur	Chiffon humide avec détergent liquide neutre, pas d'abrasifs ni d'alcool
Nettoyage intérieur	Au moins une fois par mois, conformément aux instructions
Recyclage	Conforme à la directive DEEE 2012/19/EC
Normes de sécurité	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Normes de performance	EN/IEC 61591, ISO 5167-1, etc.
Utilisation	Domestique et analogues (cuisines de magasins, bureaux, fermes, hôtels, etc.)
Âge minimum utilisateur	8 ans sous surveillance
Pièces détachées	Contacter le service d'assistance technique
Réparabilité	Par personnel qualifié, respecter les consignes

FOIRE AUX QUESTIONS - SPOT URBAN IRON/A/90 ELICA

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une cuisinière électrique, la distance minimale est de 50 cm ; pour une cuisinière à gaz ou mixte, elle est de 65 cm. Si les instructions du dispositif de cuisson spécifient une distance supérieure, il faut en tenir compte.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou au lave-vaisselle à faible température et cycle rapide. Le lavage au lave-vaisselle peut provoquer une décoloration, mais les caractéristiques de filtration ne sont pas modifiées.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé après quatre mois d'utilisation maximum, ou plus tôt en cas d'utilisation intensive. Il ne peut pas être nettoyé ou régénéré.

Que faire en cas de panne d'éclairage ?

La hotte est équipée d'un éclairage LED. Pour le remplacement des lampes, il faut s'adresser au service d'assistance technique.

Comment nettoyer l'extérieur de la hotte ?

Utiliser exclusivement un chiffon humidifié avec des détergents liquides neutres. Ne pas utiliser d'outils abrasifs ni d'alcool.

Puis-je utiliser la hotte sans filtre ?

Non, il ne faut jamais utiliser la hotte sans la grille montée correctement. De plus, le nettoyage régulier des filtres est nécessaire pour éviter les risques d'incendie.

Quelle est la tension d'alimentation de la hotte ?

La tension électrique doit correspondre à celle indiquée sur la plaque signalétique à l'intérieur de la hotte. Généralement, c'est du 220-240 V ~ 50 Hz.

La hotte peut-elle être utilisée avec une cuisinière à gaz ?

Oui, mais respectez la distance minimale de 65 cm. L'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils à gaz.

Comment installer la hotte en mode recyclage ?

Pour la version filtrante, il faut installer un filtre à charbon actif (non fourni avec tous les modèles). La hotte fonctionne alors en circuit fermé et recycle l'air après l'avoir filtré.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord que l'appareil est correctement branché et que l'interrupteur général n'est pas coupé. Si le problème persiste, contactez le service d'assistance technique. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI SPOT URBAN IRON/A/90 ELICA

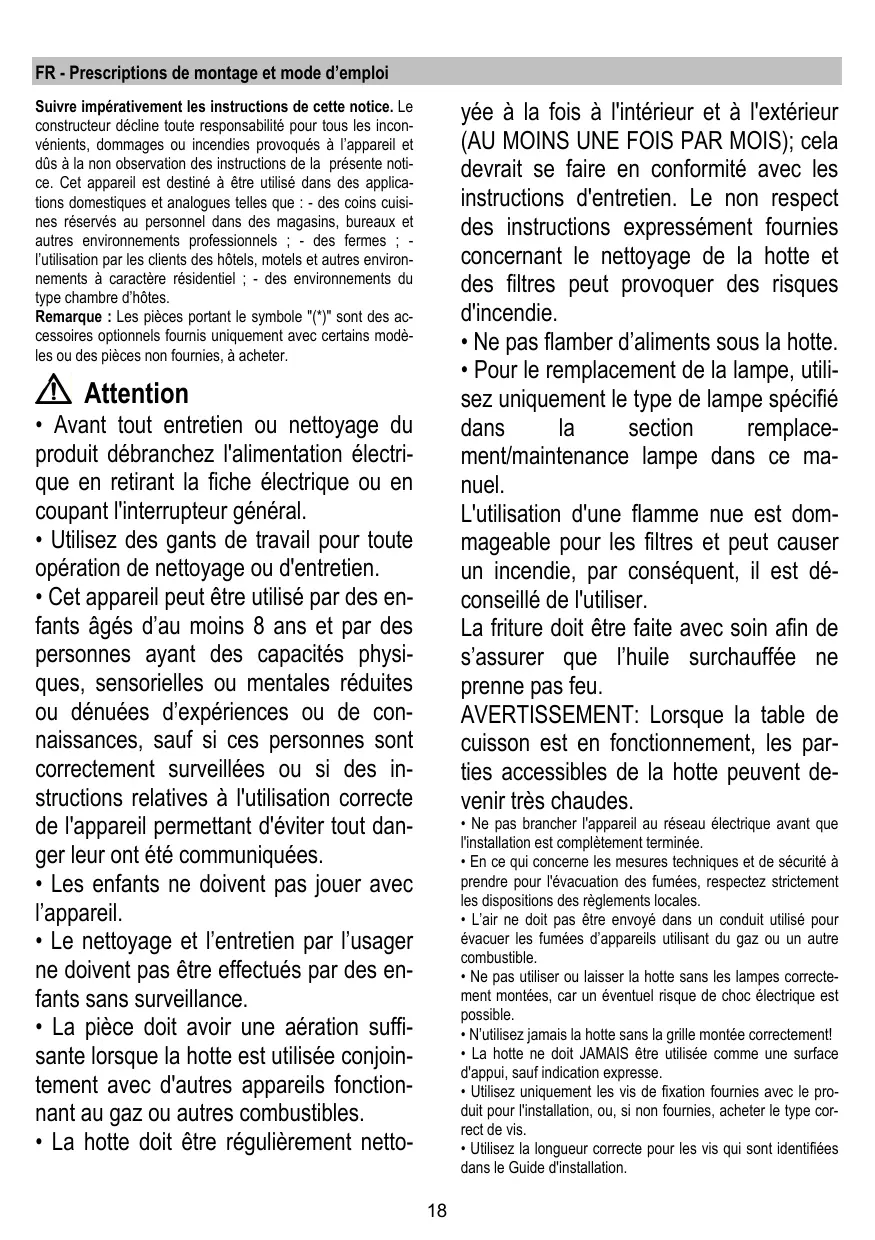

FR Prescriptions de montage et mode d'emploi

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconveniens, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisine réservés au personnel dans des magasins, bureaux et autres environnementaux professionnels ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.

Remarque: Les pieces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pieces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l' apparéil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas journé avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants sans surveillance.
• La pierce doit avoir une aération suffisante lorsque la hotte est utilisé conjointement avec d'autres apparèils fonctionnant au gaz ou autres combustibles.
  La hotte doit être régulierement netto

yée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtres et peut causeur un incendie, par consequent, il est deconseilé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuventvenir très chaudes.

• Ne pas brancher l'appareil au réseau électricque avant que l'installation est complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas'être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.

• En cas de doute, consultez votre centre de service agree ou du personnel qualifié.

ATTENTION!

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pasmettre en marche au moyen d'unprogrammeur, d'une minuterie, ou d'un systeme de commande a distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEE-E).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ——"presentsur l'appareil ou sur la documentation qui I'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent est remis a un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augerter la vitesse uniquement en presence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés à graissse lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en

version aspirante a evacuation exterieure , ou filtrante a recyclage interieur

Installation

La distance minimum entre la superficie de support des reçpients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières électriques et de 65 cm dans le cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La tension electrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise mûrale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit electrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliqué un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit electrique en conditions de catégorie surtension III, conformément aux règlements de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz jours que le cable d'alimentation soit monte correctement.

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Entretien

Pourle nettoyage,utiliser EXCLUSIVEMENT un chiffon humidifie avec des detersifs liquides neutres.NEPAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Eviter I'usage de produits abrasifs,NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 11-23

Le filtrte anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtrte anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront enaucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 22

La saturation du charbon actif se constate après un employe plus ou moins long, selon la fréquence d'utilisation et la régulariaté du nettoyage du filtre àGRAisses. Il est nécessaire de changer le filtre après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettant une épargne de 90% en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.
