Manuel d'installation et d'entretien Chauffe-eau Sommaire Installation Avant de commencer. Contenu du colis … Accessoires à prévoir Outillage nécessaire Main d'œuvre … Schéma général d'installation. Où installer mon chauffe-eau … Précautions . Installation spécifique en salle de bain Comment installer mon chauffe-eau Chauffe-eau vertical mural Chauffe-eau vertical sur socle . Chauffe-eau horizontal mural - Raccordement dessous. Chauffe-eau horizontal mural - Raccordement côté . Raccordement hydraulique du chauffe-eau . Le raccordement classique … Le raccordement avec limiteur de température Le raccordement avec un réducteur de pression Le remplissage du chauffe-eau Raccordement électrique du chauffe-eau …….….14 Mise en service du chauffe-eau ….. Conseils d'entre: Le groupe de sécurité Vidange d'un chauffe-eau Détartrage … n domestique Champ d'application de la garantie...

FR Manuel d'installation : Préparation

1. Avant de commencer

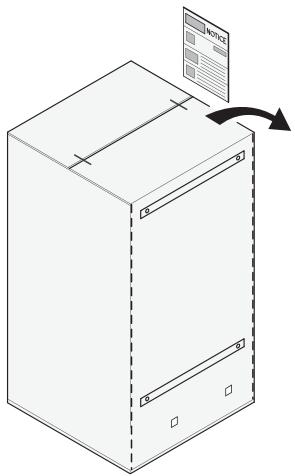

1.1. Contenu du colis Votre colis comprend :

Raccord diélectrique (suivant modèle) 1ou2 étriers Emballage avec gabarit de pose Votre chauffe-eau Étriers de fixation (horizontal) {exemple : un vertical mural) 1-2. Accessoires à prévoir

1.2.1. Les accessoires obligatoires et conseillés

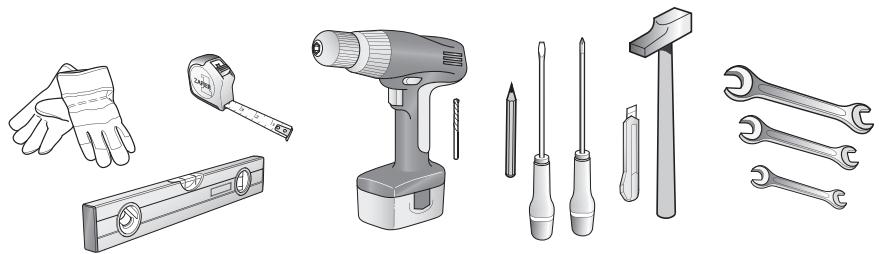

Pour l'installation de votre chauffe-eau, vous devez prévoir les éléments suivants :

Groupe Sortie de cäble murale . de sécurité NEUF [ Système de fixation En (© 10 mm mini) Ras

Selon support) Siphon Ruban d'étanchéité — ou autre Limiteur _ de température Réducteur de pression Obligatoire en neuf et rénovations lourdes Obligatoire si la pression d'eau de votre habitation est supérieure à 0,5 MPa (5 bar). 11 doit être installé à la sortie du compteur. (voir page 12) Trépied Pour les modèles verticaux muraux. Obligatoire sur les murs non porteurs et recom- | mandé pour les chauffe-eau supérieurs à 100 L Bac de récupération d'eau Impératif dans le cas d'une installation à l'étage et au- 4 dessus d'un local habité

FR Manuel d'installation : Préparation

1.2.2. Les accessoires optionnels

Console d'accrochage Pattes de fixation il plafond universelles | Idéale pour fixer les chauffe- Idéales pour réutiliser | eau verticaux muraux les fixations de votre ancien | au plafond, quand le mur chauffe-eau sans trous | | sinon ponur Sapplémentires | Libère de l'espace sous D Gain de temps à la pose le chauffe-eau 7 Plaques de fixation Réhausse rapides Idéale pour éviter les modi- idéales pour les recoins fications d'évacuation, pour [ Î exigus comme un placard, où il n'y à pas d'accès pour le serrage au mur. les chauffe-eau verticaux sur socle Gain de temps à la pose Cap: Nombre de plaqu 50 à 100 litres 1 150 à 200 litres 2 1.3. Out age nécessaire 1.4. Main d'œuvre 2 personnes aa pour le montage

FR Manuel Tableau électrique

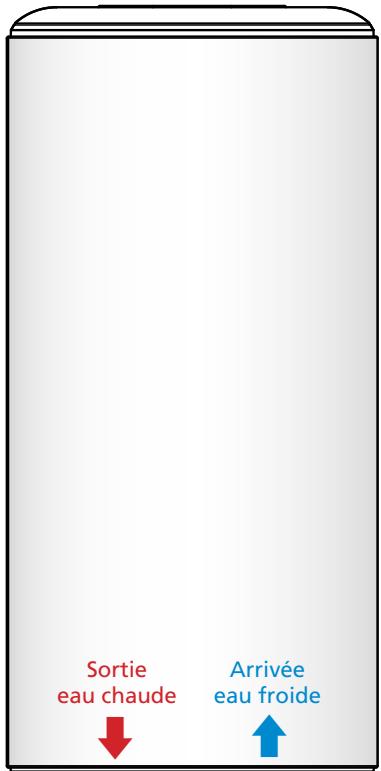

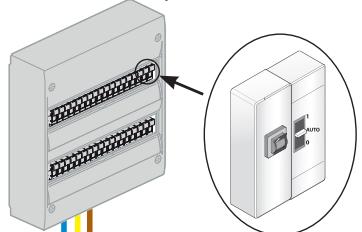

Disjoncteur 16A, contacteur jour/nuit et différentiel 30mA PRECAUTIONS D'INSTALLATION : + Température du lieu d'installation comprise entre 4°C et 35°C jonner le chauffe-eau le plus près possible des salles d'eau + Si le chauffe-eau est installé au-dessus d'un local habi mettre un bac de récupéra n d'eau Sortie Arrivée eau chaude eau froide | —phase ÿ 4 Terre D Neutre Raccord diélectrique Robinet dans une salle de bain par exemple Si votre tuyauterie n'est pas en cuivre (PER , multicouche...), il est OBLIGATOIRE d'installer une canalisation en cuivre d'une longueur minimale de 50 cm (DTU.60.1) et/ou un limiteur de température en sortie eau chaude de votre ballon. (voir p. 12) Eau froide DS Limiteur de température Eau chaude

FR Manuel d'installation : Schéma de montage global Schéma général d'installation Exemple avec un chauffe-eau vertical mural Réducteur de pression Le réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d'eau si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar). Arrivée d'eau réseau (000000) me Il évitera que la soupape du groupe de sécurité ne souvre de manière intempestive lorsque le chauffe-eau n'est pas en fonctionnement. Pour connaître la pression d'eau dans votre habitation vous pouvez vous rensei- gner auprès de votre four- nisseur d'eau. Compteur d'eau Robinet général d] d'arrivée d'eau froide Attention : le réducteur de pression ne doit jamais être placé entre le groupe de sécurité et la cuve du chauffe eau TN, Réducts BD de pression

Évacuation CCI AIDANT NUE NON 2 eaux usées (égouts) Groupe de sécurité Groupe de sécurité Le groupe de sécurité est un accessoire obligatoire. Son rôle est de maintenir à l'intérieur du chauffe- eau une pression inférieure à 0,7 MPa (7 bar) pour éviter l'explosion de celui-ci (il remplit donc le même rôle qu'une soupape sur une cocotte minute). Le groupe de sécurité laisse donc s'échapper de l'eau lorsque le chauffe-eau est en fonctionne ment. Cetécoulement peut représenter jusqu'à 3% du volume du chauffe eau par cycle de chauffe. Attention : le groupe de sécurité doit toujours être raccordé directement à l'entrée eau froide du ballon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne pas de réducteur de pression …)

FR Manuel d'installation : Lieu d'installation

2. Où installer mon chauffe-eau ?

+ Choisir un lieu d'installation dont la température sera toujours comprise entre 4°C et 35°C. + Le chauffe-eau doit être positionné le plus près possible des points de puisages importants (salle de bains, cuisine.) «S'il est placé en dehors du volume habitable (cellier, garage), les tuyauteries et les organes de sécurité (groupe de securité, réducteur de pression) doivent être isolés. + Prévoir une aération dans le local afin d'éviter les phénomènes de condensation et de corrosion de la peinture du chauffe-eau. + S'assurer que l'élément support (mur ou plafond) est suffisamment résistant pour recevoir le poids du chauffe-eau plein d'eau (voir tableau p. 9). + Prévoir en face de chaque équipement électrique un espace suffisant de 40 cm pour l'entretien périodique de l'élément chauffant. +En cas d'installation au-dessus de locaux habités (faux-plafond, combles. il est IMPÉRATIF de prévoir un bac de récupération d'eau raccordé à l'égout sous le chauffe-eau (type bac à douche par exemple).

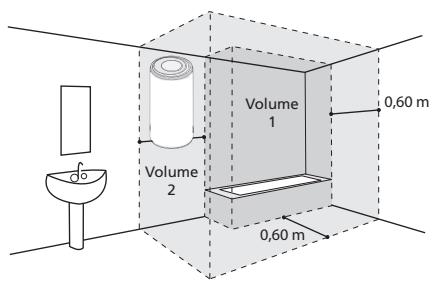

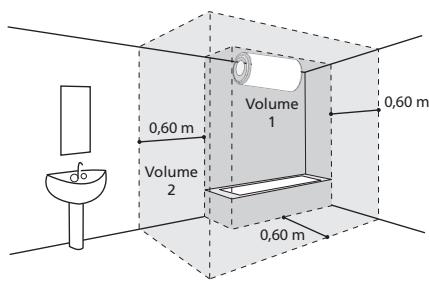

2.2 Installation spécifique en salle de bain

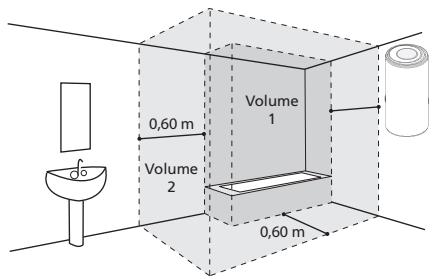

+ Installation hors volumes (NF C 15-100). Possible dans le Volume 2 Possible dans le Volume 1 si : - le chauffe-eau est horizontal et placé le plus haut possible - les canalisations sont en matériau conducteur - le chauffe-eau est protégé par un disjoncteur 8 de courant différentiel résiduel (30mA) branché en amont du chauffe-eau

FR Manuel d'installation

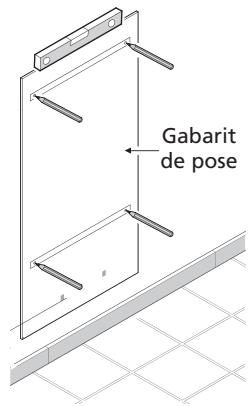

Découper le gabarit imprimé sur le carton et l'utiliser pour faire les marquages @ percer puis cheviller votre chauffe-eau en utilisant des fixations de diamètre (©) 10 mm minimum adaptées à votre mur (plaque de plâtre, béton, brique). Attention : votre mur doit pouvoir supporter le poids du chauffe-eau rempli Dans le cas contraire, utiliser un trépied (voir paragraphe sur le cas particulier de pose sur trépied). © Une fois votre chauffe-eau mis en place, le fixer fermement Cas particulier : Pose d'un chauffe-eau vertical mural sur trépied L'utilisation d'un trépied est obligatoire pour la pose d'un chauffe-eau d'une capacité supérieure à 100 L sur un mur non porteur (ne pouvant pas supporter le poids du ballon rempli). Poser le chauffe-eau d'abord sur son trépied pour marquer les points de fixation. Réaliser les perçages. Réinstaller le chauffe-eau à sa place. À Fixer l'étrier supérieur. Poids indicatif du chauffe-eau

FR Manuel d'installation Pose

3.2 Chauffe-eau vertical sur socle

La pose d'un chauffe-eau vertical sur socle (fig. ©) <> ne nécessite aucune fixation. Veiller à l'installer sur une surface plane. Vous pouvez utiliser une réhausse (fig. @) pour faciliter le passage des tuyauteries. LU e

3.3 Chauffe-eau horizontal mural - Raccordement dessous

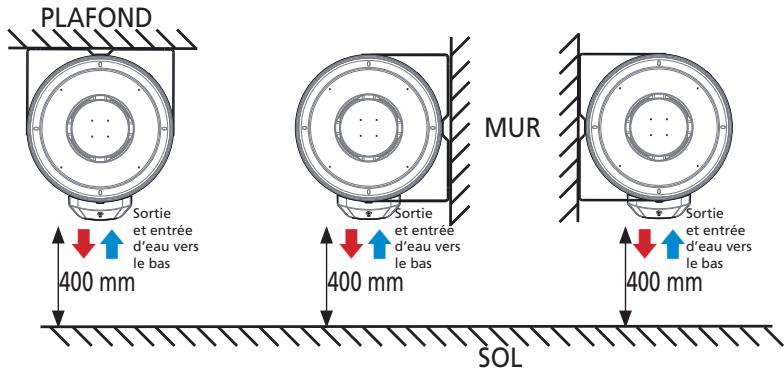

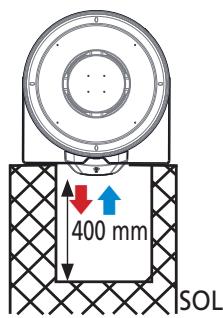

La pose d'un chauffe-eau horizontal peut se faire au mur, au plafond ou sur le sol. À L'entrée eau froide et la sortie eau chaude doivent toujours être en bas.

Etc tie Y hi deb le bas le be 1400 mm 100 mm 00 mm \ DY OfFixer les 2 étriers en 3 points chacuns sur le chauffe-eau @fixer le chauffe-eau sur le support à l'aide de 4 boulons de diamètre 10 mm (mini) préalablement scellés.

1. Mur plafond ou sol

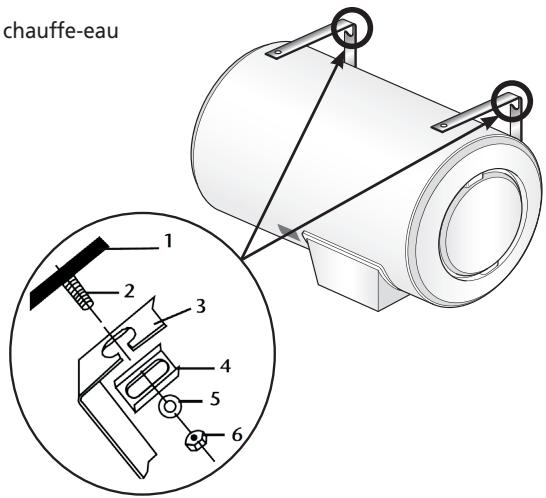

Boulon de fixation (non fourni) Etrier de fixation du chauffe-eau (quantité : 2) Patte obligatoire (quantité : 4, fournies avec l'appareil) Rondelle (non fournie) Écrou (non fourni)

Aligner les piquages verticalement avec la sortie eau chaude (rouge) au-dessus de l'eau froide (bleu). PLAFOND FR Manuel d'installation : Pose hauffe-eau Procédure d'accrochage : - Assembler les ceintures et les étriers à l'aide de la visserie jointe dans l'emballage sans les serrer (figs. 2 et 3) - Mettre en place les étriers avec leur ceinture sur le support (mur, plafond, sol), puis serrer. - Positionner le chauffe-eau en respectant l'une des 4 possibilités d'accrochage (fig. 1) - Terminer la fixation en bloquant les écrous de la ceinture sur l'étrier.

FR Manuel d'installation

4. Raccordement hydraulique du chauffe-eau

Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le pays où il sera installé (pour la France : DTU Plomberie 60-1).

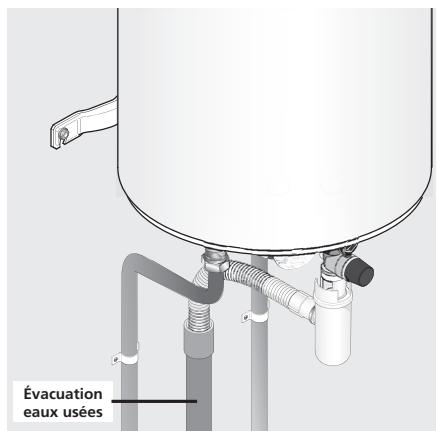

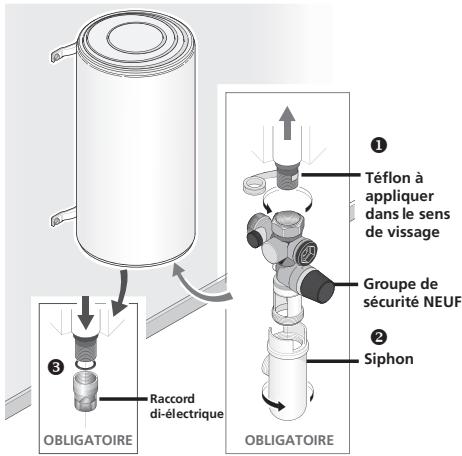

4.1 Le raccordement classique

Effectuer le branchement du groupe de sécurité NEUF sur l'entrée d'eau froide (bleue) de votre chauffe-eau. Placer le siphon sous le groupe de sécurité et relier son évacuation vers l'égout.

© visser le raccord diélectrique (fourni selon modèles) sur la sortie d'eau chaude (rouge) de votre chauffe-eau.

Procéder au raccordement de votre tuyauterie sur votre chauffe-eau. Vos tuyauteries doivent être rigides (cuivre) ou souples (flexibles tressés en inox normalisés) et supporter 100°C et 1 MPa (10 bar). Sinon, utilisez un limiteur de température. Téflon à appliquer dans le sens de vissage _ Groupe de sécurité NEUF

L siphon Évacuation dslectrique) eaux usées OBLIGATOIRE Branchement eau chaude Branchement eau froide

4.2 Le raccordement avec un limiteur de température

Si vos tuyauteries sont en matériaux de synthèse Ÿ (plastique ou PER par exemple), il est impératif d'installer un limiteur de température (ou régula- teur thermostatique). Limiteur de température ï : x KR les risques de brûlure. É oucarors “CL En eut réovatenteurde arrêté du 30/11/2008) Siphon 12 IMPÉRATIF Pour gars en ER 9

FR Manuel d'installation : Raccordement hydraulique

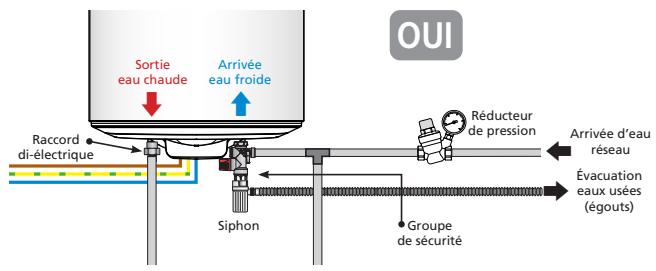

4.3 Le raccordement avec un réducteur de pression

Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar). Le placer sur l'arrivée d'eau froide, à la sortie de votre compteur d'eau, jamais directement au chauffe- eau. Sortie Arrivée [our : eue | eau tole LA à CE fétuctur de presion Ari d'eau Raccord électrique 2 nt 5 = éracuaion T mom} aux usées eus) Siphon Groupe de sécurité

4.4 Remplissage du chauffe-eau

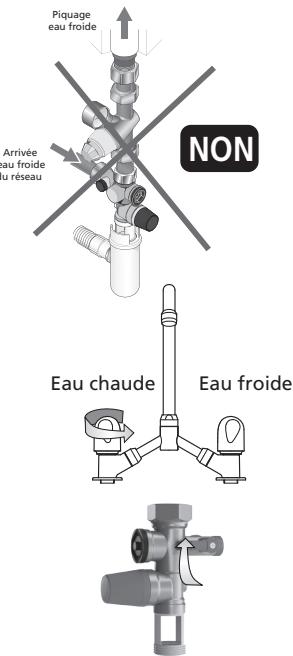

© Ouvrir les robinets d'eau CHAUDE du logement. @ ouvrir la vanne d'arrivée d'eau froide située sur le groupe de sécurité. © 1e chauffe-eau sera rempli dès que vous observerez un écoulement d'eau froide à la sortie des robinets d'eau chaude. Fermez ces derniers. Remplissage : 10 Litres par minute © Vérifier le bon fonctionnement du groupe de sécurité en manipulant le robinet de vidange. Un peu d'eau doit s'écouler. © vérifier l'étanchéité au niveau des sortie et entrée d'eau sur le chauffe-eau. Si vous constatez une fuite, essayez de resserrer les raccords. Si la fuite persiste, procédez à la vidange du chauffe-eau (voir page 15) et refaites les raccords. Recommencez l'opération jusqu'à avoir une étanchéité totale.

FR Manuel d'installation

5. Raccordement électrique du chauffe-eau

é COUPER LE COURANT © S'assurer de la compatibilité du chauffe-eau avec l'installation électrique. © si le chauffe-eau est pré-câblé, raccorder le câble d'alimen- tation du chauffe-eau à une sortie de câble (le chauffe-eau ne doit pas être raccordé à une prise). Si le chauffe-eau n'est pas pré-câblé, l'utilisation d'une liaison en câbles rigides de section minimum 3 x 2,5 mm? en monophasé (phase, neutre, terre) ou 4 x 2,5 mm? en triphasé (3 phases + terre) est impérative (se reporter au paragraphe «Schémas électriques»). © vérifier que le chauffe-eau est rempli en ouvrant un robinet d'eau CHAUDE. De l'eau FROIDE doit s'écouler. Si le chauffe-eau est alimenté alors qu'il est vide, vous risquez de l'endommager (non couvert par la garantie). © Remettre le courant. © Un raccordement en direct sur les résistances (sans passer par le thermostat) est formellement interdit car il est extrême- ment dangereux la température de l'eau n'étant plus limitée.

6. Mise en service du chauffe-eau

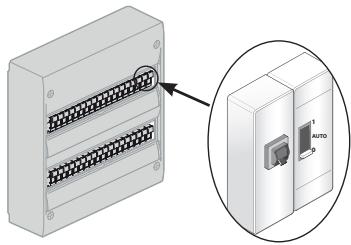

© Si votre tableau électrique est équipé d'un contacteur jour/nuit (tarif réduit la nuit), le positionner sur 1 (marche forcée) © Un léger dégagement de fumée peut apparaître pendant le début de la chauffe (fonctionnement NORMAL). Après un moment, de l'eau doit s'écouler goutte à goutte par le groupe de sécurité (raccordé à une évacuation des eaux usées). Pendant la chauffe et suivant la qualité de l'eau, le chauffe- eau peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut. © Attendre la fin de la chauffe pour pouvoir utiliser pleinement votre chauffe-eau (voir tableau des caractéristiques pour connaître le temps estimé selon votre modèle). Raccordement électrique et Mise en si Temps de chauffe MAXI = 8 heures

FR Manuel d'installation : Conseils d'entretien

7. Conseils d'entretien domestique

Pour conserver les performances de votre chauffe-eau pendant de longues années, il est nécessaire de faire procéder à un contrôle des équipements par un professionnel tous les 2 ans.

7.1 Le groupe de sécurité

Manæuvrer régulièrement (au moins une fois par mois), la soupape du groupe de sécurité. Cette manipulation permet d'évacuer les éventuels dépôts pouvant obstruer le groupe de sécurité. Le non-entretien du groupe de sécurité peut entraîner une détérioration du chauffe-eau (non couvert par la garantie).

7.2 Vidange d'un chauffe-eau

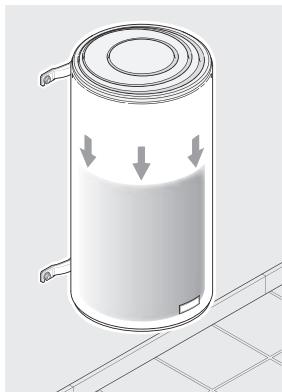

Si le chauffe-eau doit rester sans fonctionner pendant plus d'une semaine (dans une habitation secondaire par exemple), et s'il se trouve dans un lieu soumis au gel, il est indispensable de vidanger le chauffe-eau afin de le protéger contre la corrosion. Une fois le chauffe-eau vidangé, purger l'ensemble de la tuyauterie de votre habitation (ouvrir l'ensemble des robinets d'eau froide et d'eau chaude de l'habitation afin que tous les tuyaux soient vidés). © Couper le courant OUPER LE COURANT ! © Fermer votre robinet général d'arrivée d'eau froide © ouvrir la molette de la soupape de sécurité (4 de tour). © ouvrir les robinets d'eau CHAUDE de manière à faire un appel d'air. © Le chauffe-eau est vide lorsque l'eau s'arrête de couler au groupe de sécurité. La vidange peut prendre jusqu'à 1h30 ou plus. © À votre retour, suivre les étapes du paragraphe 6 de «mise en service» (page 14) pour remettre votre chauffe-eau en marche.

FR Manuel d'installation : Champ d'application de la garantie

7.3 Entretien de la cuve

Vérifier l'état de l'anode magnésium tous les deux ans et remplacer celle-ci si son diamètre est inférieur à 10 mm (Pour les chauffe-eau ACI Hybride ou ACI, l'anode ne nécessite aucun entretien). Un entretien de la cuve par un professionnel est fortement conseillé tous les 2 - 3 ans en fonction de la qualité de l'eau : vidange et détartrage. Dans les régions où l'eau est calcaire, il est possible de traiter l'eau avec un adoucisseur. Ce dernier doit être bien réglé et la dureté de l'eau doit rester supérieure à 8°f. L'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie, sous réserve que celui-ci soit bien réglé, agréé CSTB pour la France, vérifié et entretenu régulièrement. X Ne jetez pas votre appareil avec les ordures ménagères, mais déposez-le à un endroit assigné à cet effet (point de collecte) où il pourra être recyclé.

8. Champ d'application de la garantie

Sont exclues de cette garantie les défaillances dues à :

8.1 Des conditions d'environnement anormales

+ Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d'usine. Positionnement de l'appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées). Utilisation d'une eau présentant des critères d'agressivité tels que ceux définis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC). Dureté de l'eau < 8°f. Non respect des normes (NF EN 50160) de réseau électrique (alimentation électrique présentant des mini ou maxi de tension, des fréquences non conformes par exemple). Dégâts résultant de problèmes non décelables en raison du choix de l'emplacement (endroits difficile- ment accessibles) et qui auraient pu être évités par une réparation immédiate de l'appareil.

8.2 Une installation non conforme à la réglementation, aux normes et aux règles de l'art

Absence où montage incorrect d'un groupe de sécurité neuf et conforme à la norme EN 1487, ou modification de son réglage. Mise en place directement sur le chauffe-eau d'un système hydraulique empêchant le fonctionnement du groupe de sécurité (réduction de pression, robinet d'arrêt.) (voir page 13). Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incorrect (mauvaise étanchéité) ou absence de manchons diélectriques (contact direct fer-cuivre). Raccordement électrique défectueux : non conforme à la norme NF C 15-100 ou aux normes en vigueur dans le pays, mise à la terre incorrecte, section de câble insuffisante, raccordement en câbles souples, non respect des schémas de raccordements prescrits par le constructeur. Positionnement de l'appareil non conforme aux consignes de la notice. Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie. Absence ou montage incorrect du capot de protection électrique. Absence ou montage incorrect du passage de câble. Chute d’un appareil suite à l'utilisation de fixations non adaptées au support d'installation.

8.3 Un entretien défectueux

Entartrage anormal des éléments chauffants ou des organes de sécurité. Non entretien du groupe de sécurité se traduisant par des surpressions. Modification du produit d'origine sans avis du constructeur ou utilisation de pièces détachées non référencées par celui-ci + Non respect des conditions d'entretien de l'anode magnésium (voir paragraphe 7.3). Ces appareils sont conformes aux directives 2014/30/UE concernant la compatibilité électromagnétique, 2014/35/UE concernant la basse tension, 2015/863/UE et 2017/2102/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception..

1. Caractéristiques techniques

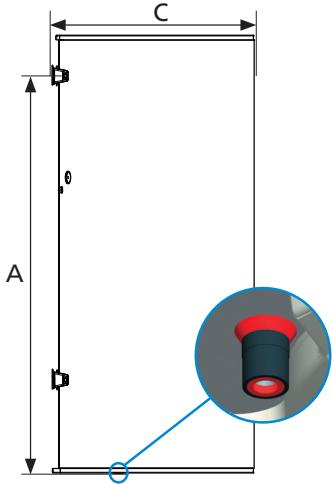

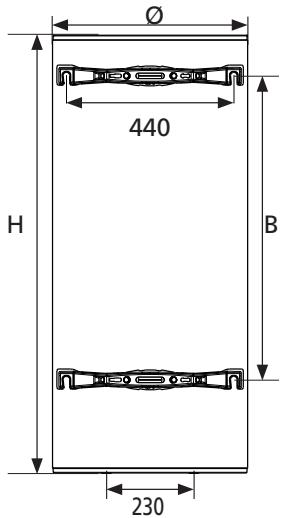

1.1 Chauffe-eau verticaux muraux 9 505 / 513

} 230 V monophasé Tension (V) 230 V monophasé, {transformable en 400 V triphasé non kitable + avec le kit) Résistance Stéatite Puissance (W) 1200 1200 1200 1.800 2200 o 505 513 51 51 51 H 575 705 835 1155 1475 Dimensions A 370 570 750 1050 1050 (mm) c 530 530 530 530 530 Temps de chauffe réel* | 2h36 4h08 sh27 Sh14 5h44 Qpr (Consommation 0,82 108 128 165 194 entretien)** V40 (Quantité d'eau chaude 8400 - 142 177 26 37 Poids à vide (kg) 2 3 27 35 45 Représentation schématique o L € *Temps de chauffe réel pour chauffage de 15° à 65°C *+Consommation d'entretien en kWh 440 pour 24 heures pour de l'eau à 65°C (ambiance 1]

sorie W Arrivée eau chaude eau froide A

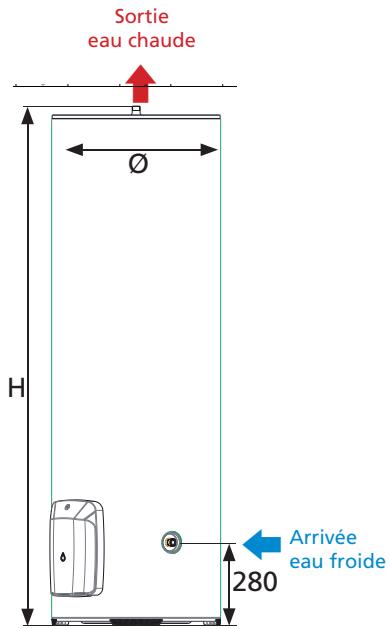

1.2 Chauffe-eau verticaux sur socle

200 litres 300 litres l 230 V monophasé Tension (V) {transformable en 400 V triphasé avec le kit) Résistance Stéatite Puissance (W) 2200 3000 o 575 575 cnrsons H 1270 1765 € 590 590 Temps de chauffe réel* sh14 6h18 gear E za en m e Poids à vide (kg) 47 60

• Temps de chauffe réel pour chauffage de 15° à 65°C. ** Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C). Sortie eau chaude

— 7 — Co] Arrivée eau froide {-Piquage _#, eau froide

FR Votre chauffe-eau : Caractéristi

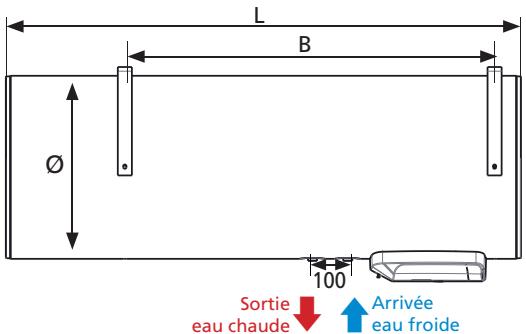

1.3 Chauffe-eau horizontaux

100 150 litres 200 litres ; 230 V monophasé Tension (V) transformable en 400 V triphasé avec le kit) Résistance Stéatite Puissance (W) 1 800 1 800 2200 o 520 520 520 Dimensions L 830 1150 1.470 (mm)

Temps de chauffe réel” 2h51 ah24 ah31 pr (Consommation enretienÿes 103 1,46 175 V40 (Quantité d'eau chaude à 40°C) 160,6 2372 3107 Poids à vide (kg) 29 37 45

• Temps de chauffe réel pour chauffage de 15° à 65°C. ** Consommation d'entretien en KWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C)

Différentes possibilités d'accrochage :

soieg Arrivée eau chaude eau froide

Distance minimum par rapport au sol : 400 mm.

FR Votre chauffe-eau : Schémas électriques Il. Présentation des composants

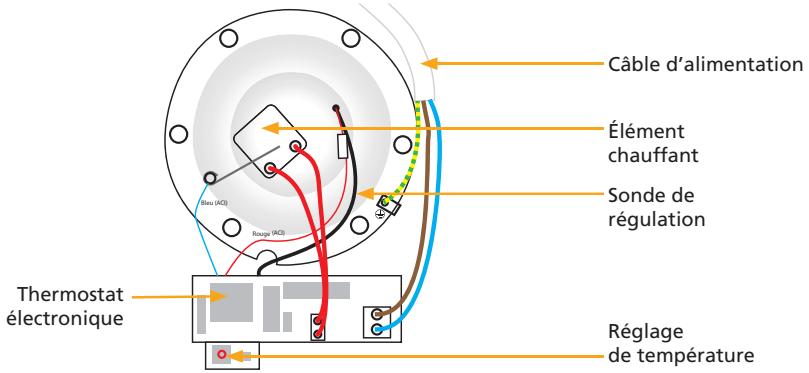

11.1 Composants des modèles verticaux muraux (VM) du 50 L au 100 L

câble d'alimentation Élément chauffant Sonde de régulation Thermostat électronique Réglage de température

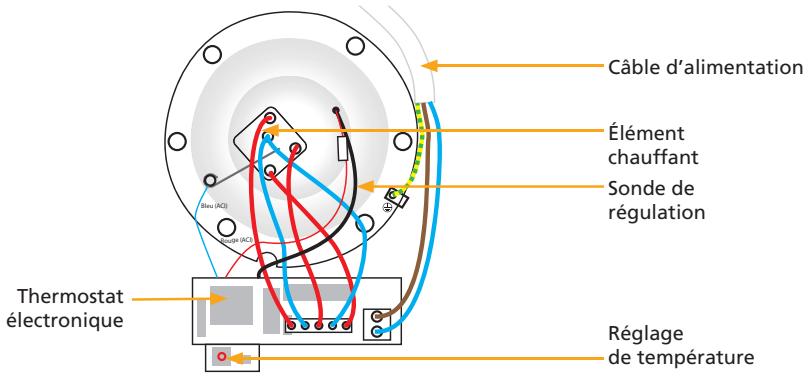

11.2 Composants des modèles verticaux muraux (VM) du 150 L et du 200 L

—————— Câble d'alimentation Élément chauffant Sonde de régulation Thermostat 1 7 électronique Réglage Te de température

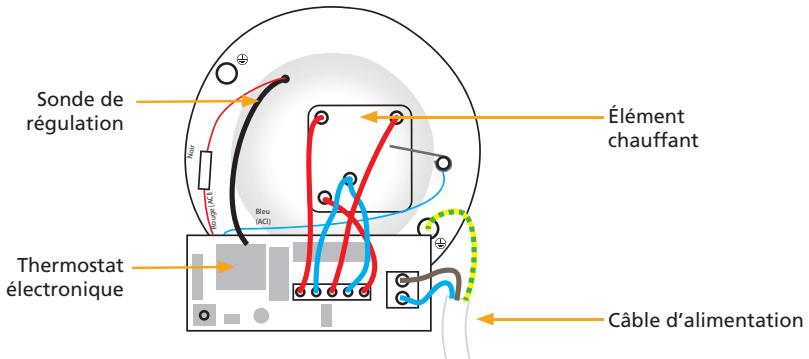

11.3 Composants du modèle vertical sur socle (VS) et horizontal (HM)

Sonde de régulation Q Élément chauffant Thermostat électronique EA 0 <———— Câble d'alimentation

FR Votre chauffe-eau : Aide au dépannage 4 État des voyants Voyants État du voyant Signification Remarque Allumé en continu (fixe) Le chauffe-eau est en Le produit fonctionne Voyant Orange chauffe (chauffe de l'eau | sous alimention secteur Témoin de e en cours). Le produit fonc due @ tionne sous alimentation secteur Allumé en continu (fixe) Le système de protection [Le produit fonctionne active contre la corro- sous alimention secteur ° sion est fonctionnel (en | (absence de chauffe) l'absence de courant, une batterie assure le fonction- nement du système de protect Voyant Vert protection). Système Clignotement lent (vert) Fonctionnement normal [Le produit fonctionne de protection : _ |en Heures Pleins : sous batterie 20000%0000€ | eau chaude disponible e + - Protection anti corrosion assurée Clignotement rapide (vert) Fonctionnement anormal | Se reporter au voyant rouge . à l'intérieur du capot Voyant éteint Fonctionnement anormal | Absence d'alimentation © secteur: - Passer en marche forcée depuis votre tableau élec- ; rique, etlou Voyant éteint - Vérifier la position du © disjoncteur % Si le voyant reste éteint, contacter l'installateur oule SAV. Il. Procédures d'installation spécifiques

11.1 Instructions pour le passage en 400 V triphasé

Suivre les instructions imprimées dans l'emballage du kit (vendu séparément en accessoire).

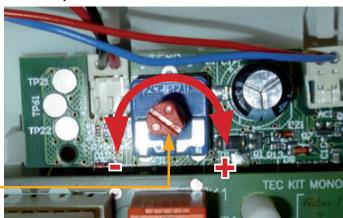

111.2 Réglage de la température

La température est réglée en usine sur la position maxi. La température peut être abaissée sur une plage de 15° C, avec 1 degré par cran sur le potentiomètre. Potentiomètre

IV. Conditions d'entretien spécifiques

IV:1 Les pièces pouvant être remplacées + Thermostat électronique + Sonde température + Joint + Capot + Batterie + Carte puissance + Résistance seule + Résistance avec corps de chauffe émaillé Le remplacement du corps de chauffe ou l'ouverture du chauffe-eau implique le remplacement du joint. Toute opération de remplacement doit être effectuée par une personne habi des pièces d'origine constructeur. itée avec

FR Votre chauffe-eau : Aide au diagnostic de panne IV.2 Coupure de courant Après coupure de l'alimentation électrique, le voyant vert du système de protection continue de fonctionner grâce à la batterie. Aucun risque de choc électrique n'est à craindre. Vérifier régulièrement que le témoin lumineux vert fonctionne. Si celui-ci est éteint, reportez-vous à la page F, paragraphe V.2.

V. Aide au dépannage

V.1 Voyant Rouge clignotant À Risque de pièces nues sous tension. Voyant défaut État du voyant Signi Remarque / dépannage 1 dignotement Erreur 1: Vérifier le branchement k k , défaut de batterie connectique batterie #00%00%00% Remplacer la batterie

3 dignotements Erreur 3: Vérifier le branchement . | défaut de sonde connectique sonde 264660 OK 6 É O OK | de régulation Remplacer la sonde de régulation 6 dignotements Erreur6: Système en court-dreuit: système de protection ant | - Remplacer le corps 266 6 6 6 6 O O | corrosion défectueux de chauffe Roue @ “? 7 dignotements Erreur: Absence d'eau dans . détection «anti chauffe |le chauffe-eau: RÉAL O ONE | sec - Remplir le chauffe-eau > en eau Eau trop peu conductrice eau douce) : - Contacter le S.AV. Erreur 7: Système en circuit-ouvert : système de protection anti-_ | - Vérifier le branchement corrosion défectueux des connectiques = Si le défaut persiste, rem- placer le corps de chauffe V.2 Aucun voyant allumé Action à mener Solution Cause . Faire vérifier par un professionnel | S'il y a bien du courant et que [Thermostat défectueux. l'alimentation électrique (à l'aide | le voyant orange reste éteint : d'un multimètre). remplacer le thermostat.

2. Si vous avez une tarification S'il y a du courant et que le voyant | Batterie défectueuse.

Heures pleines / Heures creuses orange s'allume durant la chauffe DRE EDS et que le voyant vert est éteint depuis votre tableau électrique | Quand la chauffe est terminée :

22. Vérifier La position du ijoncteur | Remplacer la batterie

{doit être en position ON). du thermostat. S'il n'y a pas de courant :faire | Défaut d'alimentation électrique. intervenir un électricien.

V3 Pas d'eau chaude Actions à mener

1. Faire vérifier par un professionnel

la présence de courant à l'entrée du chauffe-eau (à l'aide d'un multimètre). PARENT Solution S'il n'y à pas de courant aux bornes du chauffe-eau, faire intervenir un électricien. Votre chauffe-eau : Aide au diagnostic de panne Cause Défaut d'alimentation électrique.

2. Faire vérifier par un professionnel

la présence de courant aux bornes de la résistance (à l'aide d'un multi- mètre). S'il n'y à pas de courant aux bornes de la résistance : Remplacer le thermostat. Thermostat électronique défectueux.

1. Couper l'alimentation électrique

2. Ouvrir le capot plastique.

3. Retirer la résistance. sans vidanger

le chauffe-eau. Nettoyer l'endroit où elle est logée (intérieur creux) à l'aide d'un chiffon ou d'un goupillon plastique. S'il y a du courant aux bornes de la | Résistance défectueuse. résistance et qu'il n'y a pas d'eau chaude, remplacer la résistance. V4 Compteur électrique qui disjoncte Actions à mener Solution Cause Résidus dans le fourreau de la résistance. V.5 Eau tiède Actions à mener 1.1. Couper l'alimentation électrique du chauffe-eau.

122. Ouvrir le capot plastique.

1.3. Mettre le thermostat au maxi- mum (tourner la molette de réglage dans le sens des aiguilles d'une montre jusqu'à la butée). Voir page E, paragraphe IIL2 Réglage de la température. Solution Laisser le réglage du thermostat au maximum afin de profiter d'une eau bien chaude et en quantité suffisante. Cause Mauvais réglage du thermostat.

d'eau froide au groupe de sécurité.

3. Ouvrir un robinet d'eau chaude

de l'habitation. Si de l'eau s'écoule du robinet d'eau chaude, alors un des robinets de l'habitation est défectueux. Remplacer le robinet défectueux ou faire appel à un plombier pour qu'il trouve l'origine du problème. Un robinet (mitigeur) de l'habitation laisse passer de l'eau froide dans le circuit d'eau chaude.

V.6 Problème de fuite Actions à mener Solution Fuite localisée aux raccords d'eau froide et eau chaude FR Votre chauffe-eau : Aide au diagnostic de panne Cause

1. Couper l'alimentation électrique

2. Procéder à la vidange du chauffe-

eau (voir p. 14) Refaire l'ensemble des raccords {voir p. 11, du chapitre installation). Mauvaise étanchéité des raccords, Fuite localisée au niveau des écrous situés sous le capot plastique

1. Couper l'alimentation électrique.

2. Procéder à la vidange du chauffe-

eau (voir p. 14) Procéder au remplacement du joint d'étanchéité ou du fourreau complet Joint d'étanchéité détérioré ou fourreau percé. Fuite localisée au niveau de la cuve

1. Couper l'alimentation électrique.

2. Procéder à la vidange du chauffe-

eau (voir p. 14) Remplacer le chauffe-eau. Corrosion de la cuve V.7 Bruit de bouillonnement Actions à mener

1. Vérifier que le bruit a lieu quand

le chauffe-eau est en cours de chauffe. Solution Si le bruit a lieu pendant là chauffe, procéder au détartrage du chauffe-eau (voir chapitre 7.3 entretien p.15). Cause Chauffe-eau entartré. Si le bruit n'a pas lieu pendant la chauffe ou s’il s'agit de bruits de laquements ou s'il a lieu au moment de l'ouverture d'un robinet, faire intervenir un plombier pour qu'il trouve l'origine du problème. Le chauffe-eau n'est pas en cause V.8 Eau trop chaude Actions à mener 1.1. Couper immédiatement l'alimentation électrique 1 du chauffe-eau. 1.2. Vérifier le câblage électrique du chauffe-eau. Solution Refaire le câblage électrique du chauffe-eau selon le schéma page D. Cause Branchement direct à la résistance sans passer par le thermostat.

2.1 Couper l'alimentation électrique

2.2 Ouvrir le capot plastique.

2.3 Baisser légèrement le réglage

du thermostat tournant la molette dans le sens inverse des aiguilles d'une montre. Voir page E, paragraphe IIL2 Réglage de la température. Régler le thermostat à la tempéra- ture souhaitée. Thermostat réglé au maximum.

Étiquette collée sur l'habillage latéral du chauffe-eau

3/ CONTACTEZ LE SAV OU VOTRE REVENDEUR

AJ Envoi de la pièce défectueuse sous garantie + Votre interlocuteur fera avec vous Le diagnostic de la panne éventuelle et fournira les pièces nécessaires si la défectuosité rentre dans Le cadre de la garantie. + Vous pourrez ensuite procéder au remplacement de la pièce concernée. + Votre revendeur vous accordera la garantie conformément aux articles L 211-1 et suivants du code de La consommation et aux durées de garantie indiquées dans cette notice. B/ Dépannage du produit sous garantie La garantie dépannage concerne le remplacement des pièces défectueuses. Pour ce produit, elle s'applique pendant 2 ans. + Le SAV déterminera Le besoin d'une intervention remplacement d'une pièce défectueuse). Fournissez- lui Les références exactes du produit. Une station SAV locale vous contactera sous 48h du Lundi au vendredi {hors jours fériés) pour fixer un rendez-vous.

• Conformément aux lois en vigueur, Le dernier vendeur du produit est tenu d'appliquer une garantie 2 ans pièces et main d'œuvre. ATTENTION Un produit pr doit en informer s Code Référence N° de série : N° constructeur: Service clients

• du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00 Service gratuit prix appel + Pièces susceptibles d'être dépannées : capot de protection/joint de porte/thermostat/élément chauffant (blindé ou stéatite)/fourreau pour résistance stéatite. + La station SAV remplacera la pièce défectueuse. Cette prise en charge ne concerne que le remplacement des pièces défectueuses. Toute intervention non justifiée sera facturée par La station SAV suivant ses tarifs en vigueur. C/ Remplacement du produit complet sous garantie Uniquement dans le cas d'une fuite due à une cuve percée (les fuites pouvant être dues à un problème de joint d'étanchéité sont exclues). Votre MAGASIN gérera l'échange du produit. La garantie sera accordée après expertise technique du produit en usine (Voir Les conditions générales de garantie) O0E

a durée de garantie pour la cuve et les pièces électriques est de 5 ans à compter de la date d'achat et ne saurait excéder 66 mois à partir de La date de fabrication en l'absence de justificatif. + SAUTER assure l'échange ou La fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts. + Les frais de mains d'œuvre, de déplacement et de transport à l'initiative de l'usager restent à sa charge + Les détériorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie + Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil. + Présenter Le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant votre facture d'achat. + Le choix 100% tranq à partir de 30€ Avec Garantie +, vous bénéficiez : che PLUS» d'une extension de garantie de 3 ans + de services premium incluant ©) - en cas de besoin : un dépannage à domicile, E pièces et main-d'œuvre incluses - des conseils personnalisés, Ds - des rappels d'entretien

ENREGISTREZ VOS PRODUITS

sur www.confort-sauter.com 09 77 42 42 42 SEEN Avant d'appeler SAUTER Service, munissez-vous des informations suivantes indiquées sur La plaque signalétique située sur Le côté de l'appareil. “du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00 Pour toute information complémentaire, rendez-vous sur www.confort-sauter.com Type de l'appareil N° de série Date d'achat: Cachet du revendeur T00U07152280 Am sers www.confort-sauter.com
