USKO - Poêle à bois SUPRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois orientable
Marque	SUPRA
Modèle	USKO
Catégorie de fonctionnement	Intermittent (porte fermée uniquement)
Puissance nominale	8,7 kW
Rendement énergétique	77 % (rendement saisonnier 67 %)
Combustible autorisé	Bois de chauffage en bûches (50 cm max, 15-20 % d'humidité)
Charge horaire nominale	2,86 kg
Intervalle de rechargement	45 minutes
Diamètre de sortie des fumées	150 mm
Hauteur minimale du conduit	4 m
Dépression de fonctionnement	12 Pa ± 2 Pa (maxi 20 Pa)
Raccordement	Horizontal ou vertical (buse amovible)
Entrée d'air extérieur	Possible (buse Ø100 mm, section libre 50 cm²)
Commandes	Air primaire (régulation intensité) et air secondaire (allumage)
Accessoires fournis	Gant isolant
Distances de sécurité	2 m entre la vitre et tout matériau inflammable
Ramonage obligatoire	2 fois par an (dont un en période de chauffage)
Entretien de la vitre	Nettoyage à froid avec chiffon humide et cendre de bois
Décendrage	Régulier, cendrier extractible
Pièces d'usure	Joints, déflecteur, pièces en contact avec la flamme
Garantie	Sous condition de respect du tirage (< 20 Pa) et installation conforme

FOIRE AUX QUESTIONS - USKO SUPRA

Quel type de bois utiliser dans le poêle USKO ?

Utilisez exclusivement du bois de chauffage en bûches, séché à l'air (2 à 3 ans) avec une humidité de 15 à 20 %. Privilégiez les feuillus durs (bouleau, charme, hêtre). Évitez les résineux en usage permanent et proscrivez les bois traités ou les déchets.

Comment allumer le poêle correctement ?

Utilisez la méthode d'allumage par le haut. Ouvrez la commande d'air au maximum, placez deux bûches sur la grille, disposez du petit bois en forme de tour, ajoutez un allume-feu et allumez. Refermez la porte. Cela réchauffe le conduit et évite les refoulements.

Que faire si le tirage de la cheminée est trop fort ?

Un tirage supérieur à 20 Pa peut causer surconsommation, usure prématurée et annulation de garantie. Faites contrôler le tirage par un professionnel et installez un régulateur de tirage ou un adaptateur si nécessaire.

Pourquoi la vitre noircit-elle rapidement ?

Un noircissement excessif est souvent dû à un fonctionnement prolongé à allure ralentie. À ce régime, le balayage d'air de la vitre est moins efficace. Utilisez l'allure nominale et nettoyez la vitre à froid avec un chiffon humide et de la cendre de bois.

À quelle fréquence faut-il ramoner le poêle et le conduit ?

La législation impose 2 ramonages par an, dont un pendant la période de chauffage. Le ramonage doit être mécanique (hérisson). Conservez les justificatifs. Lors du ramonage, n'oubliez pas d'enlever le deuxième déflecteur.

Quels combustibles sont interdits dans le poêle USKO ?

Sont formellement interdits : le charbon et ses dérivés, les combustibles liquides, les déchets domestiques (végétaux, plastiques), les bois traités (traverses de chemin de fer, chutes de menuiserie) et les résineux en usage permanent.

Comment nettoyer la vitre du poêle ?

Attendez que le poêle soit froid. Utilisez un chiffon humide imbibé de cendre de bois (cendre fine). Frottez délicatement, puis essuyez avec un chiffon sec. N'utilisez jamais d'eau, de solvant ou de produit abrasif.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte du poêle et toutes les commandes d'air. Ne versez pas d'eau sur le foyer. Alertez les pompiers sans délai.

Comment inverser la buse de raccordement des fumées ?

Dévissez les 2 vis de la buse de sortie, dégrafez la tôle arrière, dévissez le tampon arrêté. Revissez la buse à l'arrière et replacez le tampon sur le dessus. Vérifiez l'étanchéité.

Quelle est la consommation horaire de bois à puissance nominale ?

À puissance nominale (8,7 kW), la charge horaire est d'environ 2,86 kg de bois sec, avec un intervalle de rechargement de 45 minutes. Adaptez la charge pour éviter les surchauffes.

MODE D'EMPLOI USKO SUPRA

Vou vexz d'acquérir un appareil de chauffage au bois de notre gamme. Nous you flicitons de votre choix. Cet appeil a eted tudy avec soin. Pour en tirer tous les avantages que you ees en droit d'en attendre, faites apel à un specialiste de notre marque. Il realisera l'installation dans les regles de l'art et assurera les meilleures conditions de fonctionnement, de segurite et assume r'entiere responsabilité de l'installation finale.

Avant la première mise en service de votre poèle, lisez attentivement la présente notice d'installation et d'utilisation. Conserver la notice ainsi que le bon de garantie (indiquant le modele et le N^ de série). Le non-respect des indications de ces documents entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

- INFORMATION DE MONTAGE IMPORTANTE -

Votre cheminée " tire bien ", mais vous ne connaissiez pas la valeur de sa dépression! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poèles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très liéquement (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les apparèils fonctionnent alors dans des conditions anormales, qui provoquent :

• Une consommation de bois excessive : celle-ci peut être multipliee par 3 par rapport a un appeareil fonctionnant avec un tirage de 12 Pa.
• Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.
• La dépréciation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
• L'annulation de la garantie.

Pour éviter tous ces problèmes, il n'y a qu'une solution!

Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installer un régulateur de tirage ou un adaptateur sur le conduit de raccordement de l'appareil.

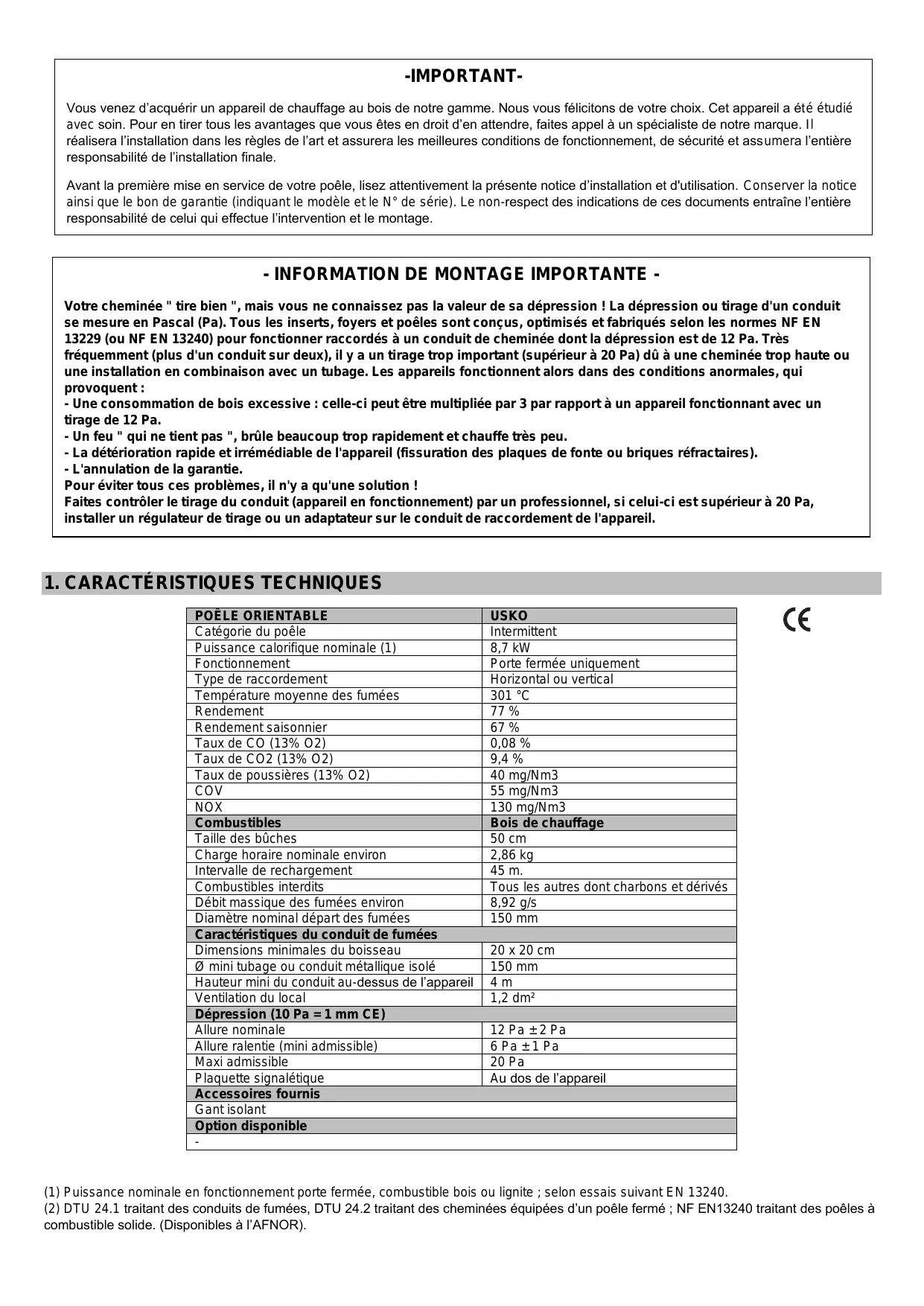

1. CARACTERISTIQUES TECHNIQUES

POÉLE ORIENTABLE	USKO
Catégorie du poèle	Intermittent
Puisance calorifique nominale (1)	8,7 kW
Fonctionnement	Porte fermée uniquement
Type de raccordement	Horizontal ou vertical
Température moyenne des fumées	301 °C
Rendement	77 %
Rendement saissonnier	67 %
Taux de CO (13% O2)	0,08 %
Taux de CO2 (13% O2)	9,4 %
Taux de poussières (13% O2)	40 mg/Nm3
COV	55 mg/Nm3
NOX	130 mg/Nm3
Combustibles	Bois de chauffage
Taille des bùches	50 cm
Charge horaire nominale environ	2,86 kg
Intervalle de rechargement	45 m.
Combustibles interdits	Tous les autres dont charbons et dérivés
Débit massique des fumées environ	8,92 g/s
Diamètre nominal liépart des fumées	150 mm
Caracteristique du conduit de fumées
Dimensions minimales du boisseau	20 x 20 cm
Ø mini tubage ou conduit métallique isolé	150 mm
Hauteur mini du conduit au-dessus de l'appareil	4 m
Ventilation du local	1,2 dm2
Dépression (10 Pa = 1 mm CE)
Allure nominale	12 Pa ± 2 Pa
Allure ralentie (mini admissible)	6 Pa ± 1 Pa
Maxi admissible	20 Pa
Plaque signalétique	Au dos de l'appareil
Accessoires fournis
Gant isolant
Option disponible
-

C

(1) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite; selon essais suivant EN 13240.
(2) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poèle fermé; NF EN13240 traitant des poèmes à combustible solide. (Disponibles à l'AFNOR).

- MISES EN GARDE -

Cet apparéil est destiné à brûler du bois, enaucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.

Respecter toutes les réglementations locales et nationales ainsi que les normes européennes (2) lors de l'installation et de l'utilisation de l'appareil.

L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).

Avant d'acceder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.

Cet apparéil doit être installé conformément aux specifications des normes (2) en vigueur. L'installation par un professionnel qualifié est recommendée.

Les instructions de la presente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.

La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherche en cas de non-respect de ces prescriptions.

Sont spécialement interdits :

L'installation de matieres pouvant etre detertiorees ou alterees par la chaleur (mobilier, papier peint, boiseries...) a proximites immediatde l'appareil.

La mise en place d'un récapacitaire de chaleur de quelques type que ce soit.

L'utilisation de tout combustible autre que le bois naturel et le lignite.

Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pieces de rechange recommandées par le fabricant.

Le non-respect de ces indications entraine l'entière responsabilité de celui qui effectue l'intervention et le montage.

Les installations dans les lieux publics sont soumises au reglement sanitaire département, déposé à la préfecture de votre région.

Le fabricant se reserve le droit de modifier, sans préavis, la presentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.

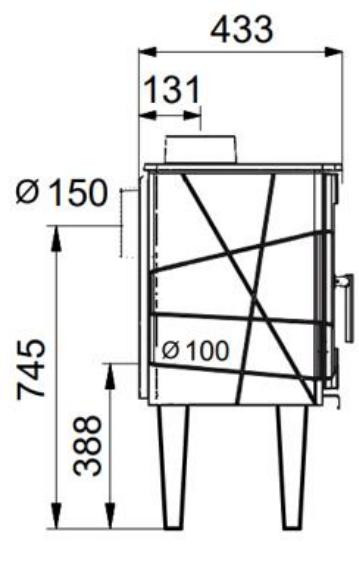

USKORABAISSE

2. INSTALLATION

DEFINITION

Appareil de chauffage au bois destiné à être installé à proximité d'un mur, peut être déplace sans travaux annexes. Le raccordement au conduit de fumées se fait au moyen de tuyaux conformes à la norme NFD 35-302 en tôle émaillée ou en acier inoxydable. Le raccordement se fera sur un conduit de fumées individuel.

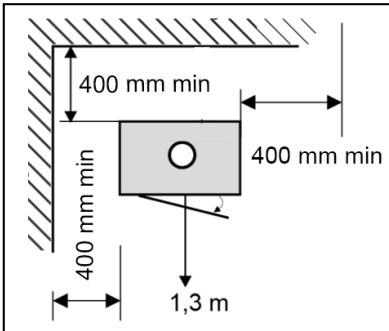

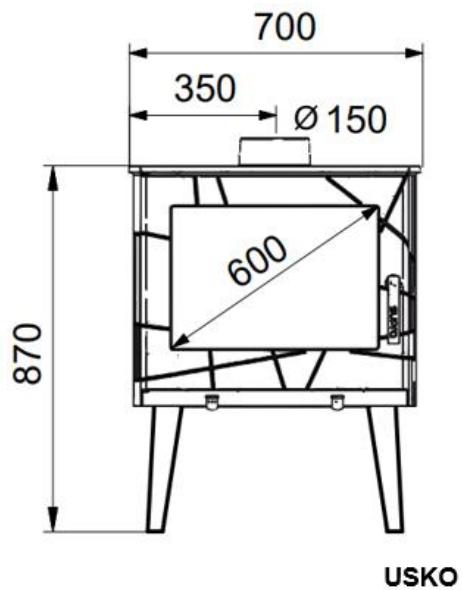

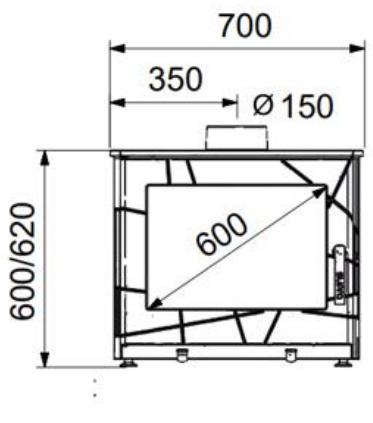

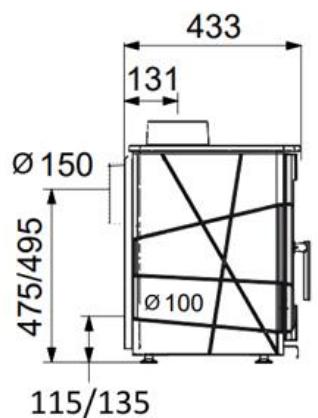

DISTANCES DE SECURITE

Respecter les distances de sécurité indiquées entre le mur et les côtés ou l'arrière de l'appareil. Si la paroi est incombustible, la distance de sécurité ne s'applique pas. Quelle que soit l'orientation du poèle, une distance de 2 m doit séparer la vitre du mur ou de toute matière inflammable.

MISE EN PLACE DU POELE

Déballage de l'appareil :sterol les vis de fixation de la palette. Installer le poèle sur un sol de capacité portante suffisante. Si le sol existant n'est pas satisfaisant, réaliser les travaux afin que le sol supporte le poids de l'appareil (par ex. pose d'une plaque de répartition de charge). Installer le poèle à son emplacement définitif, le metre à niveau. Dans la zone de chargement, nous recommendons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

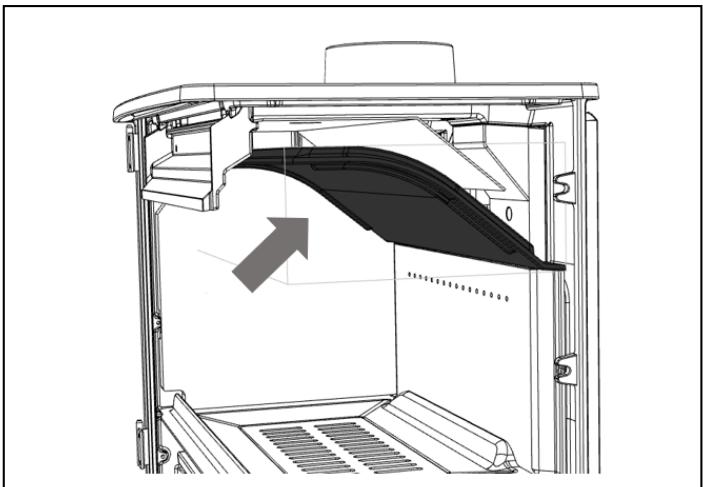

INSTALLATION DU DÉFLECTEUR

Elément important des performances de l'appareil, le déflecteur de fumées en fonte facilitale la récupération des suies lors du ramonage. A la livraison, le déflecteur est monté dans l'appareil. Avant la mise en service du poèle à bois, monter et démonter le déflecteur à plusieurs reprises, pour se familiariser avec cette manipulation.

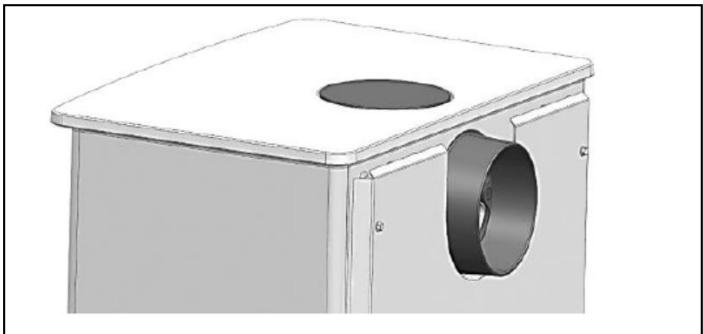

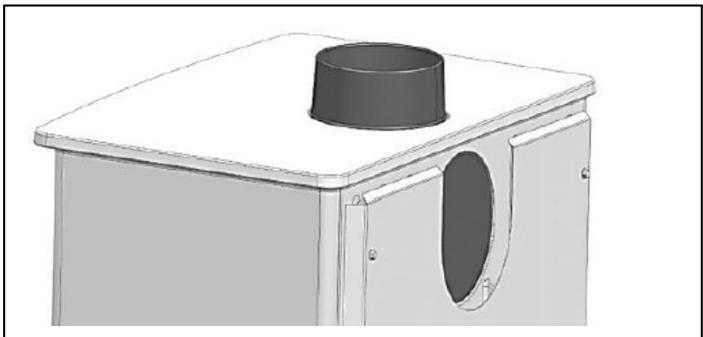

INVERSION DU RACCORDEMENT

A la livraison, la buse 0 150 est fixée au-dessus du poèle. En fonction du type de conduit existant, la buse peut également être installée à l'arrière de l'appareil.

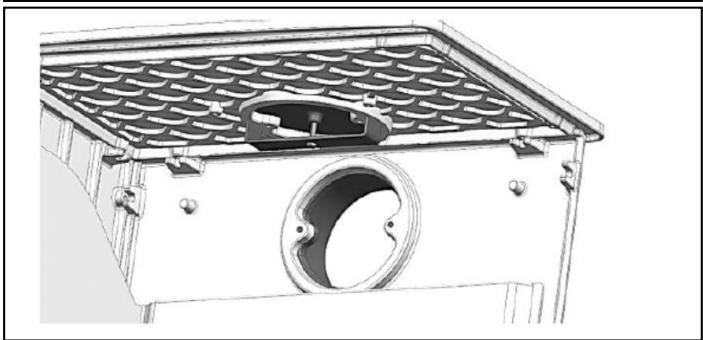

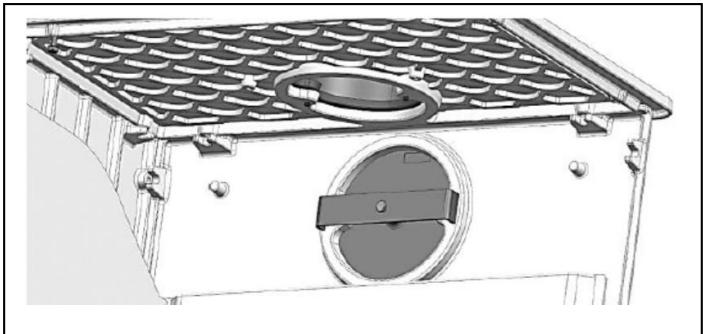

Pour inverser la buse procedede la maniere suivante:

• Deviser les 2 vis de la buse de sortie des fumées
• Dégrafer la tôle se situant à l'arrière de l'appareil
• Deviser le tampon arrêté
• Viser à l'arrière de l'appareil la buse de sortie des fumées
• Revisser sur le dessus de l'appareil le tampon

RACCORDEMENT DU CONDUIT DE FUMÉES

Traiter avec vigilance et attention ce point de l'installation conformément au DTU 24.1. Le raccordement de cet apparéil sur un conduit collectif est interdit. Si le conduit existe : le faire ramoner mécaniquement (hérisson), - faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Si le conduit n'est pas compatible (ancien, fissure, fortement encrassé) : - adressé-vous à un spécialiste pour sa remise en état suivant les réglementations en vigueur.

TUYAUX DE RACCORDEMENT

Utiliser des tuyaux T450, émailés ou inox 316 (disponible chez votre revendeur), sans réduction sur leur parcours.

Le raccordement au conduit doit être dans la piece où est installé l'appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement. Le tuyau ne dépassera pas à l'intérieur du conduit et les emanches seront démontables et étanches.

Respecter une distance minimale de 3 x diamètre entre le tuyau de raccordement et le mur d'adossement.

Eviter une trop longue partie horizontally avant le conduit. Si celle est inévitable, lui donner une pente ascendante de 5 cm par mètre.

RACCORDEMENT D'AIR DE COMBUSTION

Prise d'air extérieur non raccordée

Si le raccordement de la buse à l'extérieur est impossible une prise d'air frais extérieur supplémentaire positionnée face aux vents dominants est nécessaire au bon fonctionnement de la combustion,urtout si I'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.). Elle doit avoir une section libre d'ouverture minimale de: 1dm^2 .Ne pas faire fonctionner le poèle si une hotte d'évacuation est en service. Si le logement ne dispose pas d'une ventilation par balayage (conformé à l'arrêté de mars 1982),I'entrée d'air doit'être non obturable.

Prise d'air extérieur raccordée

Une buse de raccordement extérieur 100 est fixée à l'arrière poèle. L'objectif est de prendre le maximum d'air de combustion à l'extérieur. Ceci augmente le rendement de l'installation et réduit la gène causée par l'entrée d'air frais. Tout l'air de combustion n'était pas prélevé par cette prise d'air extérieur, prévoir une entrée d'air complémentaire de 50 cm2.

Principes d'alimentation en air de combustion:

1) En direct à travers le mur.
2) Par un conduit débouchant dans le vide sanitaire; la section de la grille d'aération du vide sanitaire (en cm^2 ) doit être égale à 5 fois la surface du vide sanitaire (en m^2 ).
3) Par un conduit enterré (1 coude de 90^ max).

L Max avec conduit Ø 80 mm	6 m
L Max avec conduit Ø 100 mm	8 m

Raccorder la buse avec un collier (non fourni) à l'extérieur (avec une gaine alu flexible non fournie). Refixer la plaque arrête (si nécessaire). L'arrivée d'air ne doit pas risquer d'être obturée. A l'extérieur, le conduit d'alimentation en air doit déboucher face aux vents dominants. Une grille non obturable, de section libre égale à la section du conduit et de maillage supérieur à 3 mm est nécessaire au départ du conduit.

3. UTILISATION

ATTENTION

• Ce poèle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement.
• Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser le gant pour manipuler les commandes.
• Le rayonnement calorifique au travers de la vitre impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries, ...). Une distance de 2 m évitera tout risque.

COMBUSTIBLES

Bois

Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

Preférer les feuillus durs (bouleau, charme, hêtre...),
Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier),
Proscire absolument les résineux (pin, sapin...) en usage permanent, ainsi que les bois de récapération traités (traverses de

chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).

Ne jamais faire de flambées par brassées de petit bois, caissettes, buchettes ou sarments qui provoquent des surchauffes brutes.

Lignite

En association ou non avec le bois, la briquette de lignite est un combustible utilisable en allure réduite. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.

ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet apparéil ne doit pas être utilisé pour brûler des déchets domestiques!

ORGANES DE MANOEUVRE

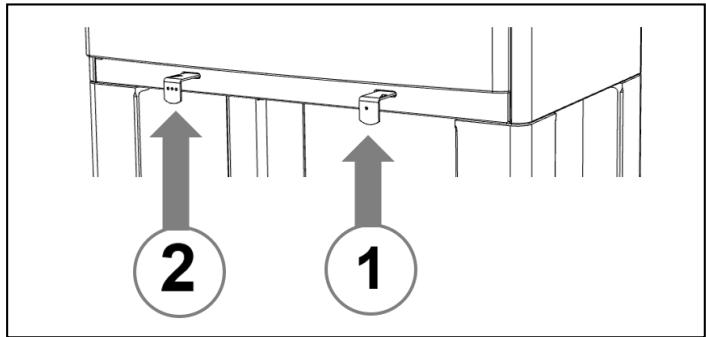

Commande d'air de combustión

La commande d'air commande le débit d'air de combustion et permet le contrôle précis du feu.

TABLEAU (*)	COMMANDE AIR PRIMAIRE (1)	COMMANDE AIR SECONDAIRE (2)
Allumage	Ouvert/tiré	Ouvert/tiré
Allure nominale	1/2	1/2
Allure ralentie	1/2	Fermée/Pousée

L'intensité du feu est contrôle par le commande 1. Le commande 2 ne doit être utilisé qu'à l'allumage pourchauffer le poèle. Une fois que le poèle est chaud, il doit être fermé. Le fait de maintainir le commande 2 ouvert alors que le poèle est déjà chaud peut surchauffer et endommager les parties internes du poèle.

Poignée de porte

Ouverture-fermeture de la porte :

• lorsque l'appareil est froid, directement à main rue,
• lorsque l'appareil est chaud, avec un gant isolant.

PREMIER ALLUMAGE

Enlever les étiquettes autocollantes (sauf signalétique), les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le dendrier.

Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matérieliaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de presentation, s'estompera avec le temps. Proceder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les premières mises en température.

Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques.

FONCTIONNEMENT

Allumage

Pour allumer votre apparéil privilégiez l'allumage par le haut, cette technique d'allumage permet de rechauffer le tubage de sortie des fumées pour supprimer les bouchons ( dépression) qui peuvent se former dans le conduit de sortie des fumées lors de mauvais temps ou de temps froid, et éviter les refoulements dans la pièce à vivre lors de l'allumage.

Procedez de la maniere suivante:

• Tirer au maximum la commande d'air de combustion
• Placez 2 bùches sur la grille de sole.
• Placez du bois d'allumage en forme de tour sur lesbuches.
• Mettre 1 ou 2 allumes feu sur le bois d'allumage et allumer les allumes feu.
  -Refermer la porte

Pour allez plus loin, vous pouvez consultez la video Supra sur youtube à l'adresse :

ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...

Rechargement

Recharger l'appareil quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte afin d'éviter des refoulements de fumée (en cas d'ouverture en phase de combustion) ou des chutes de braises. Recharger, refermer la porte.

Allure nominale

Régler les commandes conformément au tableau (*). L'intensité du feu est déterminée par la quantité de combustible. Le bon fonctionnement de l'appareil dépend de l'alimentation suffisante en air frais.

CHARGE NOMINALE

Charger 2 petites buches de bois pour un fonctionnement optimal. Disposer les buches vers le fond de l'appareil, pour éviter les chutes de braises.

ALLURE RALENTIE

Régler les commandes conformément au tableau (*). Ne pas faitionner l'appareil à allure ralentie pendant de longues périodes. La température des fumées n'est pas suffisante et celles-ci ne sont pas evacuées avant leur condensation dans le conduit. L'encrassement du conduit et de l'appareil (parois; vitres) est ainsi plus important.

EN CAS D'INCIDENT

En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans l'habitation, ...), fermer rapidement la porte de chargement et toutes les commandes du poèle. Ne pas verser d'eau sur le foyer. Avertir les pompiers.

4. ENTRETIEN - RECOMMANDATIONS

DECENDRAGE

Le décendrage est possible en fonctionnement. Vider régulierement le cendrier extractible. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entrainer sa déformation et perturbe la combustion. Replacer le cendrier.

ENTRETIEN DE LA FAÇADE ET DES COTÉS

Pour nettoyer le poèle, ne pas utiliser d'eau, de solvant ou de produit abrasif (meme légèrement) mais uniquement un chiffon doux et sec.

NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, avec un chiffon humide et de la cendre de bois. Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois, en fonctionnement normal, un léger noircissement peut apparaitre dans certaines zones de la vitre. Au ralenti, le balayage de vitre est moins efficace.

RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Conserver les documents justificats du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage.

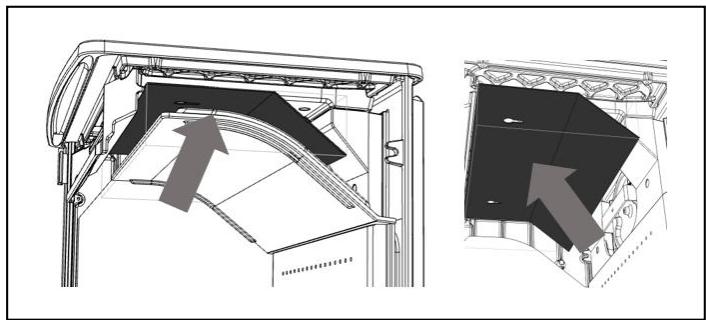

Lors du ramonage, enlever le deuxième déflecteur.

ENTRETIEN ANNUEL

Après chaque saigon de chauffe, effectuer un nettoyage complet du poèle et vérifier le bon fonctionnement des parties mobiles de l'appareil. Vérifier l'état des joints et des pieces en contact avec la flamme.

5. SERVICE APRÉS VENTE

L'appareil compte des pieces d'usure à contrôle lors de l'entretien annuel. Le revendeur peut fournir les pieces de rechange nécessaires.

Pour toute demande de renseignements ou de pieces détachées, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique. N'utiliser que des pieces de rechange fournies par le fabricant.
