LMHT2060W - Hotte decorative murale BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative murale
Marque	BRANDT
Modèle	LMHT2060W
Alimentation électrique	220-240 V monophasé, 50/60 Hz, fusible 10 ou 16 A
Câble d'alimentation	H05VV-F 3 conducteurs 0,75 mm², avec prise CEI 60083
Modes de fonctionnement	Évacuation extérieure (gaine Ø125 mm minimum) ou recyclage (nécessite filtre à charbon)
Vitesses moteur	3 vitesses : basse, moyenne, rapide (sélection par boutons-poussoirs avec avertisseur sonore)
Éclairage	2 lampes halogènes, commande par bouton
Filtres à graisse	Filtres cassettes métalliques, lavables au lave-vaisselle, nettoyage toutes les 30 h d'utilisation ou 1 fois par mois
Filtre à charbon actif	Optionnel pour mode recyclage, remplacement toutes les 120 h d'utilisation ou au moins 1 fois par an
Distance minimale de sécurité	70 cm entre la hotte et le plan de cuisson (électrique, gaz ou mixte)
Entretien extérieur	Eau savonneuse et chiffon doux ; ne pas utiliser de produits abrasifs ou de tampons métalliques
Installation	Fixation murale avec support et chevilles, montage de cheminée télescopique
Clapet anti-retour	Inclus, à monter sur la sortie moteur en version évacuation
Sécurité	Débrancher avant entretien ; ne pas utiliser sans filtres ; aération de la pièce requise en fonctionnement simultané avec d'autres appareils
Pièces détachées disponibles	Filtres à charbon, lampes halogènes, filtres cassettes (références sur plaque signalétique)
Service après-vente	Contacter le Service Consommateurs FAGOR au 0892 02 88 07 (0,34 €/min)

FOIRE AUX QUESTIONS - LMHT2060W BRANDT

Comment installer la hotte en mode évacuation extérieure ?

Pour installer la hotte en mode évacuation, raccordez-la à une gaine d'évacuation (Ø125 mm minimum) vers l'extérieur. Assurez-vous que la gaine ne soit pas raccordée à un conduit de fumées de combustion. Fixez le clapet anti-retour fourni sur la sortie moteur, puis montez la hotte au mur en respectant une distance minimale de 70 cm du plan de cuisson.

Comment passer de l'évacuation au recyclage ?

Si vous n'avez pas de sortie extérieure, utilisez la hotte en mode recyclage. Installez un filtre à charbon actif (non fourni) qui retient les odeurs. Montez le déflecteur dans la cheminée supérieure et raccordez la gaine extensible au déflecteur. Suivez les instructions de montage de la cheminée pour le recyclage.

À quelle fréquence faut-il nettoyer les filtres à graisse ?

Les filtres à graisse (filtres cassettes) doivent être nettoyés toutes les 30 heures d'utilisation environ ou au minimum une fois par mois. Ils peuvent être lavés au lave-vaisselle en position verticale, ou à la main avec de l'eau chaude et un détergent doux.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé toutes les 120 heures d'utilisation environ ou au moins une fois par an, selon l'usage. Pour changer le filtre, retirez d'abord les filtres cassettes, puis tournez le filtre charbon pour le déclipser et remplacez-le.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu'il n'y a pas de coupure de courant, que le fusible n'a pas sauté et qu'une vitesse a bien été sélectionnée. Si la hotte s'arrête en cours de fonctionnement, contrôlez le disjoncteur. Si le problème persiste, contactez le service après-vente.

Comment changer une lampe halogène ?

Avant toute intervention, débranchez la hotte ou coupez le disjoncteur. Retirez le hublot, puis changez la lampe halogène défectueuse. Replacez l'ensemble en effectuant les opérations en sens inverse. Utilisez une lampe de même type et puissance.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la partie la plus basse de la hotte et le plan de cuisson est de 70 cm. Si les instructions de votre table de cuisson spécifient une distance supérieure, celle-ci doit être respectée.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est impératif d'utiliser la hotte avec les filtres cassettes en place. L'accumulation de graisse sans filtre pourrait provoquer un incendie. Nettoyez ou remplacez les filtres régulièrement.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon doux humidifié avec de l'eau savonneuse. N'utilisez jamais de crèmes à récurer, de détergents corrosifs, de tampons métalliques ou de brosses dures. Rincez à l'eau claire et séchez avec un chiffon doux.

Où trouver les références des pièces détachées ?

Les références des pièces détachées (filtres, lampes) figurent sur la plaque signalétique située à l'intérieur de la hotte. Commandez les pièces chez votre revendeur habituel en indiquant le modèle LMHT2060W et la référence.

MODE D'EMPLOI LMHT2060W BRANDT

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

7:3 Avant de mettre votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

FR

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 4
• Respect de l'environnement 5
  Description de votre apparéil 6

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 7
• Utilisation en version recyclage 7
  Raccordementélectrique 8
  Montage de la hotte 9
  Montage de la cheminée Evacuation extérieure 10
  ^ Recyclage 11

3 / UTILISATION DE VOTRE APPAREIL

Description des commandes 12

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des frittes cassettes 13
- Changement du filtré charbon 13
- Nettoyage de la surface extérieure 14
Changement de la lampe 14
- Entretenir votre apparéil 15

5/ANOMALIES DE FONCTIONNEMENT 16

6 / SERVICE APRES-VENTE

Interventions 17
- Relations consommateurs 17

FR

1 / A L'ATTENTION DE L'UTILISATEUR

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez- vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

- CONSIGNES DE SECURITÉ

— Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
— Cet apparéil doit être utilisé par des adults. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurezvous qu'ils ne manipulent pas les commandes de l'appareil.
— A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livreaison dont vous gardez un exemplaire.
- Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
- Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
— Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
- Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
— Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appeareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans recipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
  — Les fritures effectuees sous l'appareildoivent faire I'objet d'une surveillance constante.Les huiles et graisses portees a treshaute tempereature peuvent prender feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.
• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électric).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthetiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

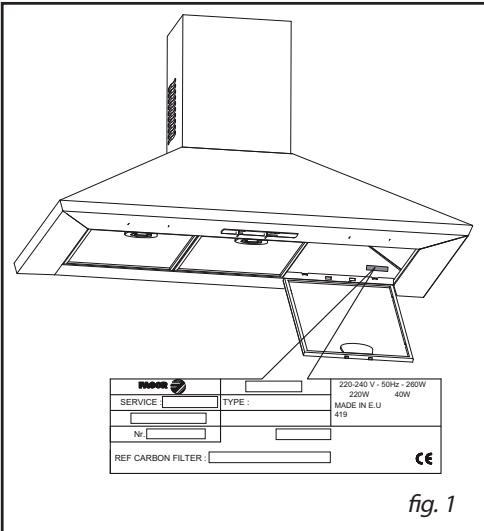

  — Afin de retrouver aisément à l'venir les références de votre apparéil, nous vous conseillons de les noter en page "Service Àpreès-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Attention

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

1 / A L'ATTENTION DE L'UTILISATEUR

FR

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.
  — Notre apparéil contient également de nombreux matérielaux recyclables. Il est donc mar-

què de ce logo afin de vous indiquer que les apparêls usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparêls qu'organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques etlectroniques.

Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparèils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

FR 1 / A L'ATTENTION DE L'UTILISATEUR

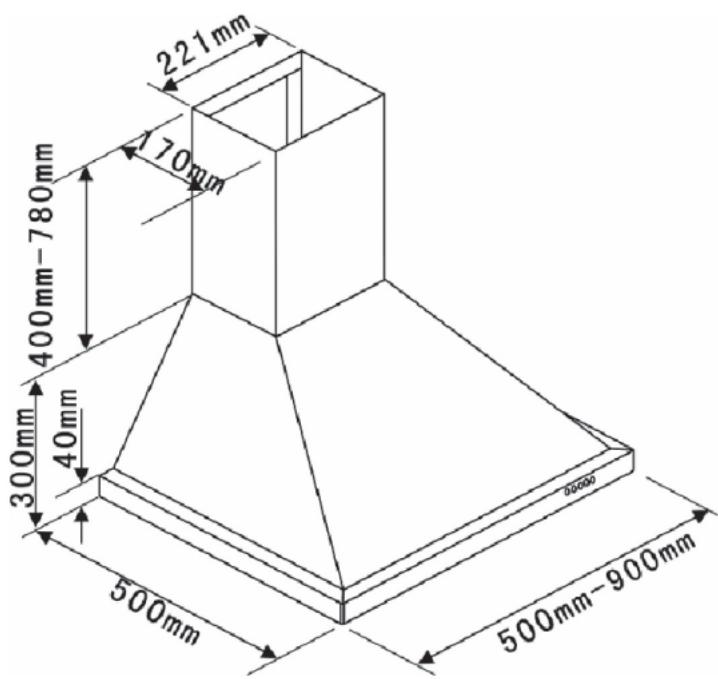

• DESCRIPTION DE VOTRE APPAREIL

2 / INSTALLATION DE VOTRE APPAREIL

FR

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifie que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre(APpeuil, faites appel à un électricien qualifié.
  — Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

- UTILISATION EN VERSION EVACUATION

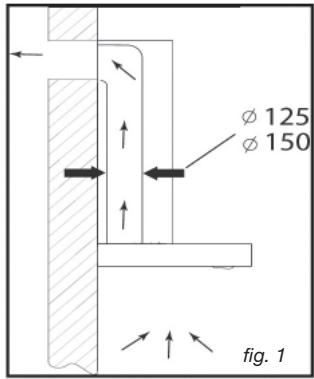

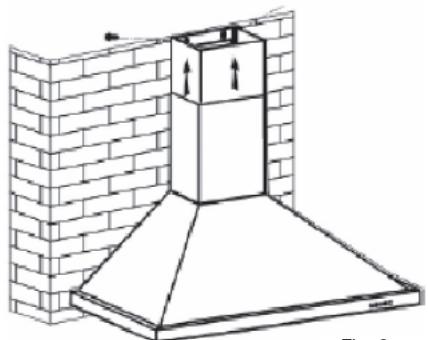

Vous possedez une sortie vers l'extérieur (fig. 1)

Votre hotte peut etre raccordee sur celle-ci par Iintermedaire d'une gaine d'evacuation (minimum 125 mm, emaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure a 125 mm de diametre, passez obligatoirement en mode recyclage.

- UTILISATION EN VERSION RECYCLAGE

Vous ne possedez pas de sortie vers l'extérieur (fig. 2)

Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtré carbon)

FR 2 / INSTALLATION DE VOTRE APPAREIL

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

-la puissance de l'installation est suffisante,

• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux régles d'installation.

Attention Este para

Este aparato se suministra con un cable Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait etre engagee en cas d'accident consecutif a une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit etre de 10 ou 16 A. Si le cable d'alimentation est endommaged, faites appel au service après afin d'eviter un danger.

Attention

Si l'installation electrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

Attention

Si la hotte presente une quelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

- MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'avais accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70 cm. au minimum. Si les instructions de la table de cuisson installee sous la hotte specifie un distance plus grande que 70~cm ,elle-ci doit etre prise en compte.

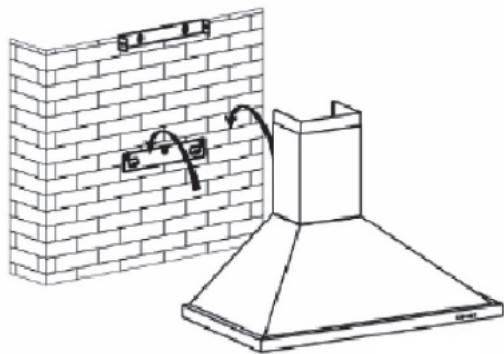

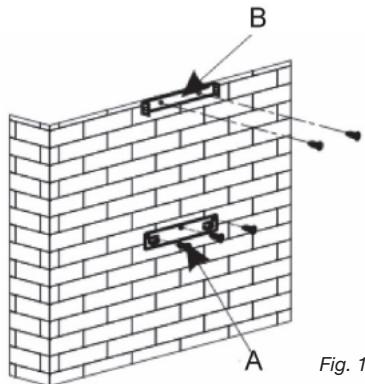

Fixation au mur :

Tracez une ligne sur le mur, centré et à la verticale de votre plan de cuisson.
Tracez sur le mur les 3 trough que vous doivent pincer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (pièce A fig. 1).
- Percez les 3 trouss de 8mm à l'emplacement ajustatinserez les chevilles.
— Avant de raccorder la hotter, monter le clapet anti-retour sur la sortie moteur.
Fixez le support de fixation de la hotter en veillant à ce qu'il soit parfaitement de niveau (piece A fig. 1).
Fixez la gaine extensible d'évacuation (non fournie) sur la sortie moteur sans géné le mouvement du clapet anti-retour (fig. 3).
- Posez et fixez le corps de la hotte sur ce support avec les vis prévues en dotation (fig. 2).

Fig. 1

Fig. 2

Fig. 3

FR 2 / INSTALLATION DE VOTRE APPAREIL

MONTAGE DE LA CHEMINEE

Evacuation extérieure

• Calculez la hauteur finale pour fixer l'étrier en U de support de la cheminée (piece B fig. 1).
  Tracez les 2 trous à l'endetroit adapté.
• Percez les 2 trou s de 8mm et fixez l'etrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (piece B fig. 1).
  Fixez l'étrier plat à l'arrière de la cheminée inférieure.
• Posez les 2 cheminées sur la hotter (fig. 5).
  Raccordez la gaine à la sortie de l'air vers l'extérieur.
  Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
  — Soulever la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des vis.

Fig. 6

Fig. 5

Fig. 3

Fig. 4

2 / INSTALLATION DE VOTRE APPAREIL

FR

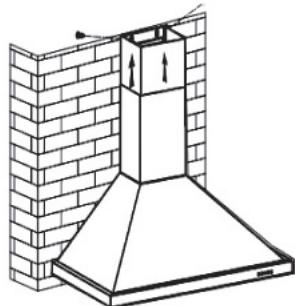

Recyclage

• Calculez la hauteur finale pour fixer l'étrier de support de la cheminée.
  Tracez les 2 trous à l'endetroit adapté.
  — Percez les 2 trouss de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte.
  Fixez l'etrier plat à l'arrière de la cheminée inférieure.
• Installer l'adaptateur de gaine sur le deflecteur (fig. 8).
  Raccordez la gaine extensible au deflecteur.
• Posez la cheminée composée de 2 parties sur la hotte (fig. 5).
• Installer le déflecteur (fig. 8) dans la cheminée supérieure au niveau des ouies d'aération (fig. 6).
  Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
  — Soulevez la cheminée supérieure jusqu'au plafond et la fixer à l'étrier à l'aide des 2 vis.

Fig. 8

Fig. 6

Fig. 5

Conseil

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

Attention

Ne pas utiliser d'outils pour enlever le film de protection transperant sur les parois.

FR 3 / UTILISATION DE VOTRE APPAREIL

- DESCRIPTION DES COMMANDES

Bouton-poussoir

1. Appuyez sur la touche stop et le moteur s'arrête.
2. Appuyez sur le boutonasse vitesse, l'avertisseur sonore retentit une fois et le moteur tourne a basse vitesse.
3. Appuyez sur le bouton moyenne vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à moyenne vitesse.
4. Appuyez sur le bouton vitesse rapide, l'avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide.
5. Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'eteignent.

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

Attention

Debranchez l'appareil avant de proceder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

7! Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendes. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES FILTRES CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remetre en place.

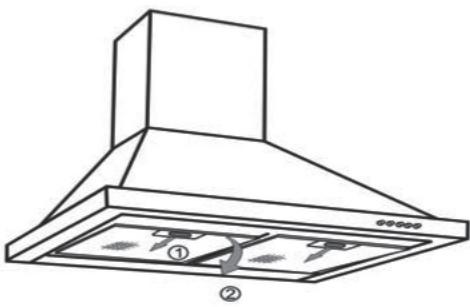

- Démontage du filtré cassette

— Pivotez la poignée intégrée du filtré cassette.

• Basculez le filtré cassette vers le bas.

- CHANGEMENT DU FILTRICHARBON

Remplacez-le toutes les 120 heures d'utilisation environ.

— Retirez les filtres cassettes.
— Tournier le filtré charbon pour le retarder.
— Faire l'opération inverse pour remettre un nouveau filtré.
- Remetre les filtres cassettes.

FR 4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de l'eau savonneuse, mais n'utilise jamais de crèmes à récurer, de détergents corrosif, ni d'éponge grattoir ou Brosse. Essuyez avec un chiffon humide et doux.

- CHANGEMENT DE LAMPE

! Attention Avant toute

Avant toute intervention, la hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

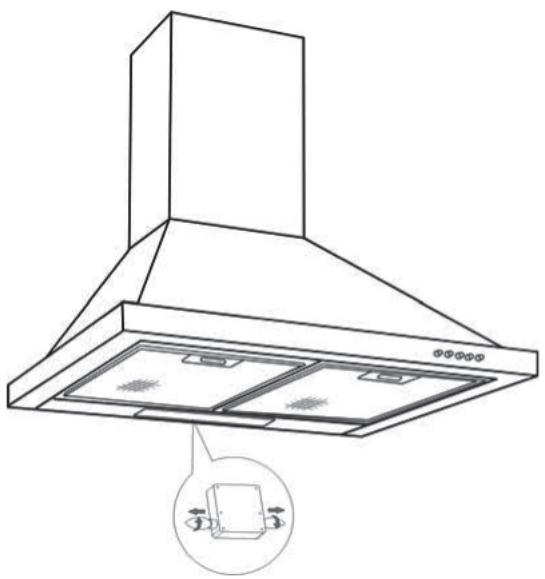

Modèle avec lampe halogène

— Retirez le hublot

• Changez la lampe halogène

• Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

- ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRS A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels

au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparciels électroménagers et de vos cuisines.

Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

FR 5/ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

- INTERVENTIONS

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualité dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).

Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-venture.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouze nous écrite :

Service Consommateurs FAGOR

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 07*

0,34 € TTC / min à partir d'un poste fixe

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachedes certifiées d'origine. PIECE
