MANUALE UTENTE LMHT2060W BRANDT
Cappa aspirante decorativa
Dekorativ emhaette
Decoratie afzuigkap
Dekorativ Spiskapa
FR 2
EN 18
DE 34
IT 50
DK 66
NL 82
SV 98
Allo scopo di migliorare costamente i nostri prodotti, ci riserviamo il diritto di effettuare modifiche alle loro caratteristiche tecniche, funzionali o estetiche vincolate ai progressi tecnici.
Important:
Prima diMETTAREinfunzioneilvostrodispositivo,leggeteattentamente\
questo manuale di installatione e d'uso per acquisire il più rapidamente possiblè\
dimestichezza con il suo funzionamento.
INDICE
IT
- Indicazioni di sicurezza 52
- Conservazione dell'ambiente 53
- Descrizione del dispositorio 54
2 / INSTALLAZIONE DEL DISPOSITIVO
- Utilizzo in versione evacuazione 55
- Utilizzo in versione ricircolo 55
- Connessione elettrica 56
Montaggio della cappa aspirante 57
Montaggio della canna fumaria ^ Estrazione esterna 58
^ Ricircolo 59
4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO
·Pulizia dei filtri modulari 61
- Sostituzione del filtro di carbonio 61
Pulizia della superficie esterna 62
- Sostituzione della lampadina 62
- Manutenzione del dispositivo 63
5/ANOMALIE DI FUNZIONAMENTO 64
6/SERVIZIO TECNICO 65
IT
Important
Conservare quello manuale con il dispositivo. Se si deve vendere o Cedere il dispositivo a un'altra persona, assicurarsi che il manuale di istruzioni lo accompagni. Si prega di leggere dati consigli prima di installare e utilizzare il dispositivo. Sono stati concepiti pensando alla vostra sicurezza e a quella degli altri.
- INDICAZIONI DI SICUREZZA
- Questo dispositivo è stato progettato per essere utilizzato da privati nelle loro case.
- Questo dispositivo deve essere utilizzato da adulti. Fare attenzione che i bambini non lo tocchino e lo utilizzato come unUSICATO. Assicurarsi che non manipolino i comandi del dispositivo.
- Quando si riceve il dispositosivo, disimballarlo o farlo disimballare immediatamente. Controllare il suo aspetto generale. Se bisogna far presente quale riserva, farlo per iscritto nella bolla di conseagna e tenere una copia della stessa.
- Il vosto dispositivo è stato concepito per un uso domestico normale. Non utilizzato a scopi commerciali o industriali o con altri scopi diversi da quelli per cui è stato progettato.
- Non modificare o cercare di modificare le caratteristiche del dispositivo. Potrebberappresentare un pericolo per l'utente.
- Le riparazioni devono essere effettuate esclusivamente da uno specialista autorizzato.
- Scollegare sempre la cappa aspirante prima di pulirla o di realizzare la manutenzione.
Ventilare adeguatamente il locale se la cappa funziona contemporaneamente ad altri dispositivi alimentati da una fonte di energia che non sua l'elettricità. Ciò affinché la cappa non aspiri i gas di combustione.
- Non si possono fare alimenti flambé o
tenere accesi i fornelli a gasenza nessun recipiente sotto la cappa (le fiamme aspirate potrebbero rovinare il dispositorio).
- Quando si sta friggendo sotto il dispositivo, bisognera controllario costamente. Gli oli e i grassi riscaldati ad alta temperatura possono prendere fuoco.
Rispettare la frequenza di pulizia e sostituzione dei filtri. L'accumulo di depositi di grasso potrebbe causare un incendio.
- Non si può utilizzato sopra un fuoco a base di combustibile (legno, carbone...).
- Non usare dispositivi a vapore o ad alta pressione per pulire il disposativo (esigenze relative alla sicurezza elettrica).
- Allo scopo di migliorare sempre i nostri prodotti, ci riserviamo il diritto di applicare modifiche alle loro caratteristiche tecniche, funzionali o estetiche vincolate ai progressi tecnici.
Per trovare disponibile i pezzi del dispositivo, consigliamo di segnarlì nella pagina "Servizio Tecnico e Servizio al Consumatore". (Questa pagina spiegaanche dove si possono trovare nel dispositivo).
- Questo dispositivo non è stato concepi-to per l'uso da parte di persona (compresi i bambini) con dispon-tà fisiche, sensoriali o mentali ridotte, o persone privile di esperienza o conoscenze, a meno che,attraverso una persona responsable della loro sicurezza, siano controllati o ricevano precedente-mente istruzioni circa I'uso del dispositivo.
Attenzione
Se la cucina si riscalda con un dispositivo collegato a una canna fumaria (ad esempio una stufa), la cappa dovrà essere installata in versione ricircolo. Non usare la cappa sulla filtri modulari.
Bisogna prevedere una ventilazione adeguata quando si usa una cappa aspirante da cucina contemporaneamente ad altri dispositivi che funzionano a gas o con un'alto combustibile.
IT
PROTEZIONE AMBIENTALE
- I materiali utilizzati per l'imballaggio di quello dispositivo sono riciclabili. Per partecipare al loro riciclaggio e contribuire in tal modo alla protezione ambientale si prega di smaltirli nei contentitori comunali appositi.
- Anche il vostro dispositivo contiene dei materiali riciclabili, per cui è stato marchiato
con questo logotipo aindicare che i dispositivi scartati non devono essere mescolati con altri residui. Agendo in tal modo, il riciclaggio dei dispositivi definito dal vostro fabbricante verrà effettuato nel migliorie dei modi possibile, in linea con la direttiva europea 2002/96/CE sui residui di dispositivi elettrici ed elettronici. Informatevi presso il vostro comune o il vostro rivenditore per sapere dove si trovano i punti di raccolta dei dispositivi eliminati più vicini a casa vostra.
— Vi ringraziamo per la vostra collaborazione nella protezione dell'ambiente.
Attenzione
L'installazione è riservataagli installatori e tecnici qualificati.
Attenzione
Prima di usare per la prima volta il filtro modulare, togliere la pellicola di protezione.

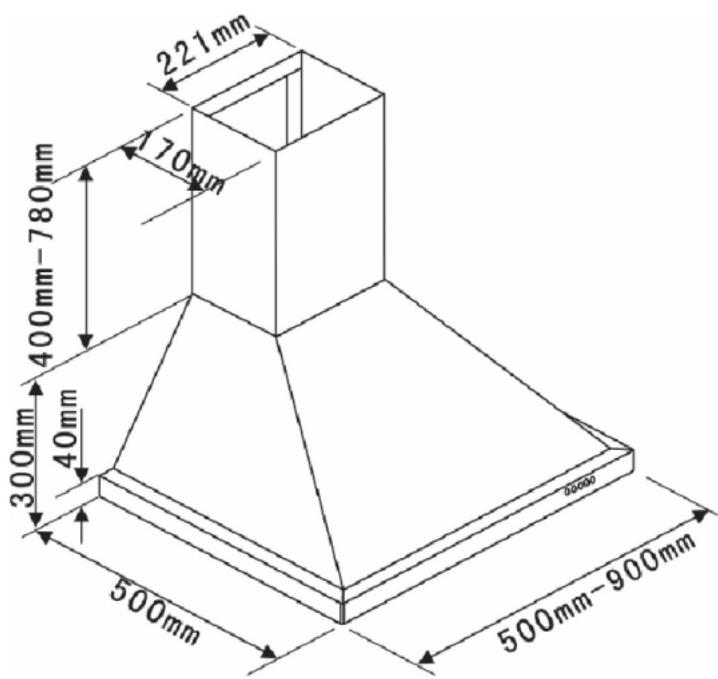

- DESCrizIONE DEL DISPOSITIVO

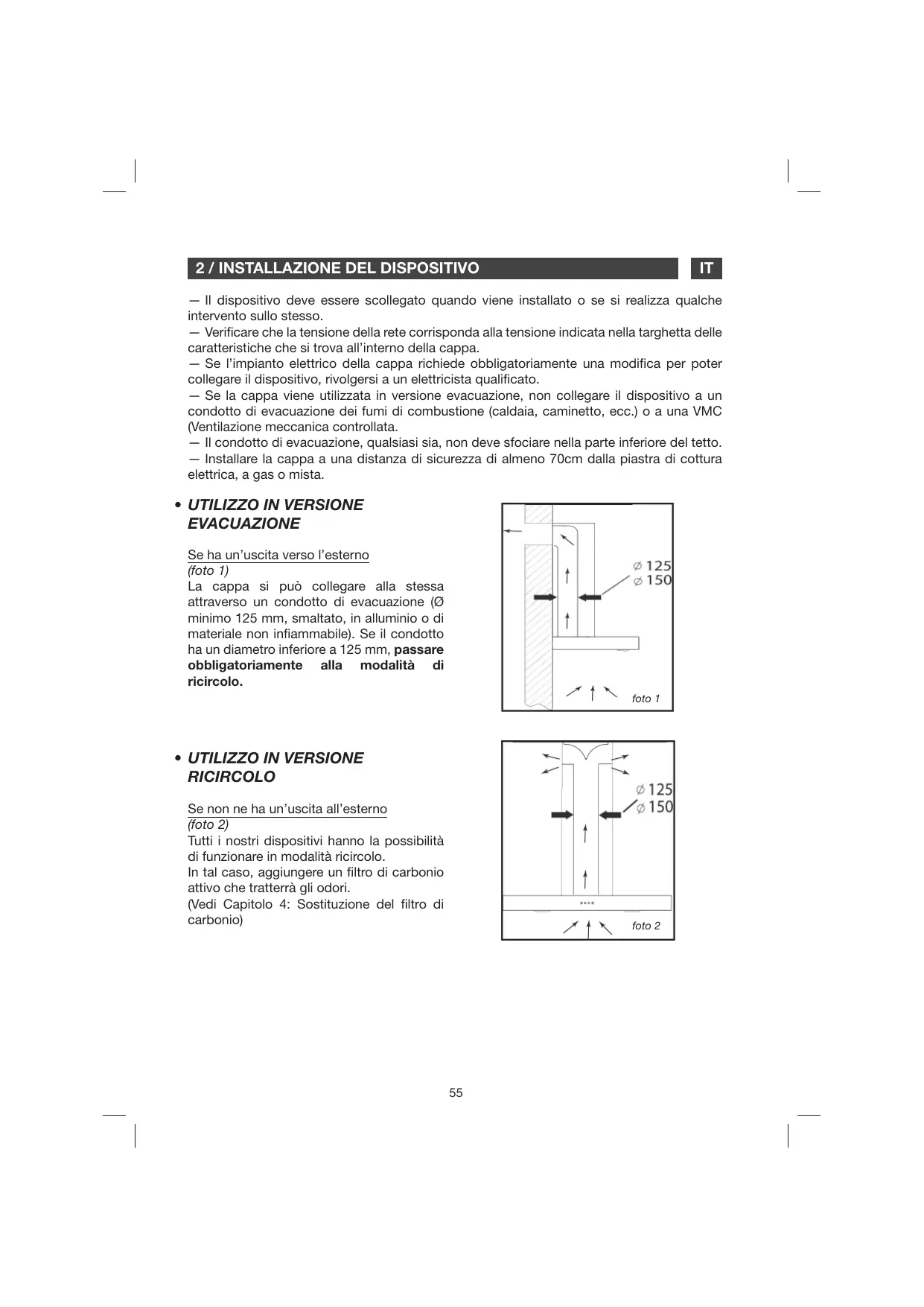

2 / INSTALLAZIONE DEL DISPOSITIVO
IT
- Il disposativo deve essere scollegato quando viene installato o se si realizza quello intervento sullo stesso.
- Verificare che la tensione della rete corrisponda alla tensione indicata nella targhetto delle caratteristiche che si trovava all'interno della cappa.
- Se l'impianto elettrico della cappa richiede obbligatoriamente una modifica per poter collegare il dispositivo, rivolgersi a un elettricista qualificato.
- Se la cappa viene utilizzata in versione evacuationo, non collegare il disposativo a un condotto di evacuatione dei fumi di combustione (caldaia, caminetto, ecc.) o a una VMC (Ventilazione meccanica controllata.
- Il condotto di evacuatione, qualsiasi sua, non deve sfociare nella parte inferiore del fatto.
- Installare la cappa a una distanza di sicurezza di almeno 70cm alla piastra di cottura elettrica, a gas o mista.

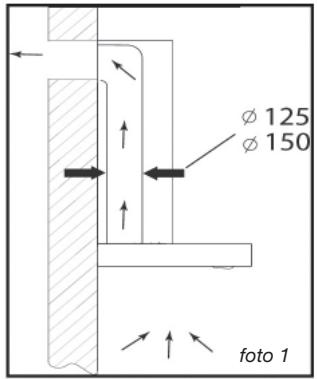

- UTILIZZO IN VERSIONE EVACUAZIONE
Se ha un'uscita versus l'esterno (foto 1)
La cappa si può collegare alla stessa attraverso un condotto di evacuatione (O minimo 125~mm ,smaltato,in alluminio o di materiale non inflammabile).Se il condotto ha un diametro inferiore a 125 mm passare obbligatoriamente alla modalità di ricircolo.
- UTILIZZO IN VERSIONE RICIRCOLO
Se non ne ha un'uscita all'esterno (foto 2)
Tutti i nostri dispositivi hanno la possibilità di funzionare in modalità ricircolo.
In tal caso,aggiungere un filtrodi carbonio attivo che tratterra gli odori.
(Vedi Capitolo 4: Sostituzione del filtro di carbonio)
IT
2 / INSTALLAZIONE DEL DISPOSITIVO
CONNECTIONE ELETTRICA
Quando si realizza l'installazione e le operazioni di manutenzione, il dispositivo dovrà essere scollegato alla rete elettrica e i fusibili verranno escludi e tolti.
La connessione elettrica si dovrà realizare prima di collocare il dispositivo nel mobile.
Verificare che:
-la potenza dell'impiano sua sufficiente,
- le linee di alimentazione siano in buono stato,
- il diametro dei cavi sua conforme alle norme di INSTALLazione.
Attenzione
7:13 Questo dispositivo viene fornito con un cavò di alimentazione H05 VVfa 3 conduttori di 0,75 mm² (neutro, fase e terra) che si deve collegare alla rete di 220 - 240 V - monofase tramite una presa di corrente normalizzata CEI 60083 che dovrá essere accessibile una volta effettuata l'installazione, in base alle norme di installazione.
Non assumeremo nessuna responsabilita nel caso in cui si verificchi un incidente a causa di una presa di terra inesistente o non corretta. Il fusabile dell'impianto dovrè essere di 10 o 16 A. In caso di danneggiamento del cavo, chiamare il servizio.
Attenzione
Se bisogna modificare l'impianto elettrico del proprio locale per poter collegare il disposativo, rivolgersi a un elettricista qualificato.
Attenzione
Se la cappa ha qualsiasi anomalia, scollegare il dispositivo o togliere il fusibile corrispondente alla linea di connessione del dispositivo.
- MONTAGGIO DELLA CUPPA ASPIRANTE
Attenzione
L'installazione
deve
essere
conformare alle normative vigenti per la ventilazione dei locali. In Francia, tali normative vengono indicate nel DTU 61.1 del CSTB. In particolare, l'aria evacuata non deve essere mandata in un condotto utilizzato per l'evacuatione del fumo di dispositivi che funzionano a gas o con un'alto combustibile. Le tubature in disuso si possono utilizzato solo se lo stabilisce uno specialista competente.
La distanza minima tra la zona di cottura e la parte più Bassa della cappa deve essere per lo meno di 70 cm. Se le istruzioni della targhetto che si trovava sotto la cappa dovesseroindicare una distanza superiore a 70 cm,questa è quella che si dovrà prendere in considerazione.

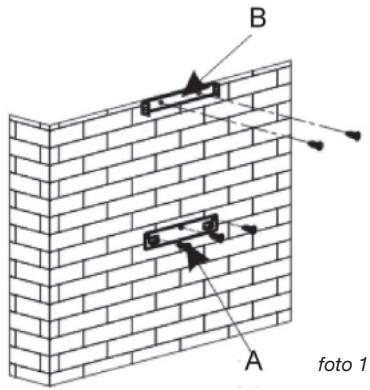

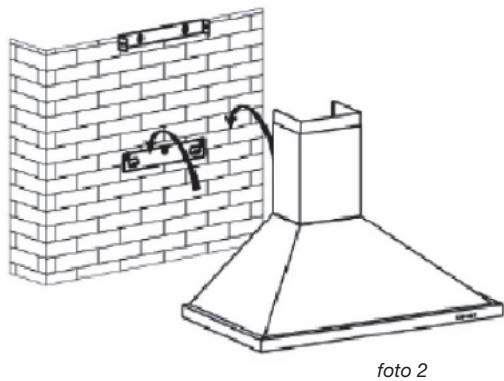

Fissaggio a parete:
- Tracciare una linea sul muro, centrata, partendo alla verticale del piano di cottura.
Segnare sul muro i 3 fori che bisogna realizzare utilizzato il gancio di sospensione della cappa fornito e rispetto la distanza consigliata (pezzo A della fig. 1) - Realizzare i 3 fori di 8mm nella posizione adeguata e inseire i perni.
- Avvitare il supporto per il fissaggio della cappa assicurandosi che sia bene a livello (pezzo A della fig. 1).
- Prima di appendere la cappa, montare la valvola di non ritorno all'uscita del motore.
- Avvitare la copertura estensible (non inclusa) per l'evacuatione sull'uscita del motore alla osta colare i movimenti della valvola di non ritorno. (fig. 3).
- Collocare e connettere il corpo della cappa su quello supporto con le viti previste incluse (fig. 2).
IT
2 / INSTALLAZIONE DEL DISPOSITIVO
- MONTAGGIO DELLCA CANNA FUMARIA

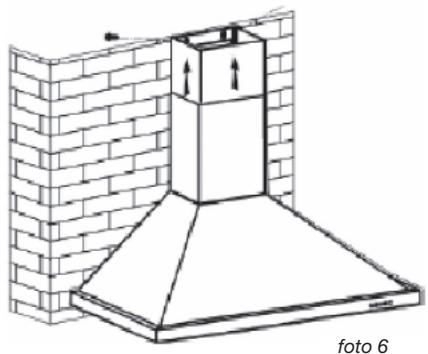

Evacuazione esterna
- Calcolare l'altezza finale per avvitare il contrafforte a U del supporto della canna fumaria (pezzo B fig. 1).
- Segnare 2 fori nel luogo adeguato.
Realizzare i 2 fori di 8mm e avvitare la flangia di supporto della canna fumaria prestando attenzione affinché stia bene nell'asse della cappa (pezzo B fig. 1).
- Avvitare la forcella piatta alla parte posteriore della parte inferiore della canna fumaria.
- Collocare le 2 canne fumarie sulla cappa (Fig. 5).
- Collegare la copertura all'uscita dell'aria versuso l'esterno.
- Realizzare la connessione elettrica della cappa con il cavo di alimentazione.
- Sollevare la canna fumaria superiore fino al limite massimo e fissarla alla forcella con l'aiuto delle viti.
foto 3
2 / INSTALLAZIONE DEL DISPOSITIVO
IT

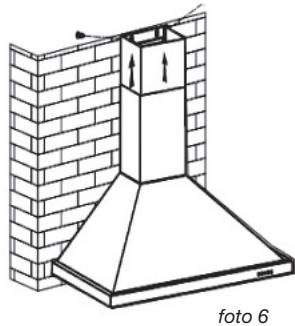

Riciclaggio
- Calcolare l'altezza finale per insertire la flangia di supporto della canna fumaria.
- Segnare 2 fori in un luogo adeguato.
Realizzare i 2 fori di 8mm e avvitare la flangia di supporto della canna fumaria prestando attenzione affinché stia bene nell'asse della cappa.
- Avvitare la forcella piatta alla parte posteriore della parte inferiore della canna fumaria.
- Collocare le 2 canne fumarie sulla cappa (Fig. 5).
- Collegare la copertura all'uscita dell'aria versuso l'esterno.
Realizzare la connessione elettrica della cappa con il cavo di alimentazione.
- Sollevare la canna fumaria superiore fino al limite massimo e fissarla alla forcella con l'aiuto delle viti.
Nota
Per un utilizzo ottimale, è consigliabile collegare il campanello di una pila di 150 mm di diametro (non fornito). Limitare al massimo il numero di gomiti e la lunghezza del condotto. Se la cappa funziona in evacuatione esterna, è opportuno assicurarsi che arriviva a sufficiente affinché non si venga a generare depressione nella camera.
Attenzione
Non usare strumenti per togliere la pellicola di protezione.
IT 3/USO DEL DISPOSITIVO
- DESCrizIONE DEI COMANDI
- Premendo il pulsante Stop (Arresto) il motore si ferma.
- Premendo il pulsante Low (Bassa), l'avvisatore emetterà un suono e il motore funzionera a bassa velocità.
- Premendo il pulsante Mid (Media), l'avvisatore emetterà un suono e il motore funzionera a media velocità.
- Premendo il pulsante High (Alta), l'avvisatore emetterà un suono e il motore funzionera ad alta velocità.
- Premendo il pulsante Light (Luce), le due lui si accenderanno. Premendolo di nuovo, la luce si spegnerà.
4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO
IT
Attenzione
Scollegare il dispositivo prima di procedere alla manutenzione e alla pulizia dello stesso. Una manutenzione periodica è garanzia di un buon funzionamento, una buona resa e durata.
Attenzione
Il mancato rispetto delle istruzioni di pulizia del dispositorio e dei filtri cui poe causare incendi.Seguire alla lettera le istruzioni per la manutenzione.
PULIZIA DEI FILTRI MODULARI
Si devono pulire agli 30 ore di utilizzo o circa una volta al mese per lo meno. La pulizia si può realizzare nella lavastoviglia, in posizione verticale.
Usare una spazzola, acqua calda e un detergente non aggressivo. Sciac quarli e asciugarli con cura prima di collocarli nuovamente.

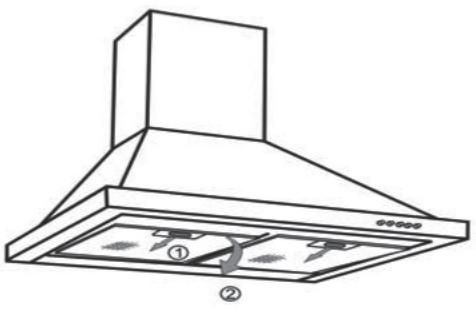

- Smontaggio del filtro modulare
SOSTITUZIONE DEL FILTRO DI CARBONIO (optional)
Sostituirlo circa agli 120 ore di utilizzo.
Realizzare l'operazione contraria per collocare un nuovohetto.
Rimettere i filtri modulari.
IT 4 / MANUTENZIONE E PULIZIA DEL DISPOSITIVO
PULIZIA DELLA SUPERFICIE ESTERNAT
Per pulire l'esterno della cappa aspirante usare acqua e sapone; non usare creme per la pulizia, né detergenti corrosivi, né spugne abrasive o spazzole. Asciuquire con un panno umido e morbido.
SOSTITUZIONE DELLA LAMPADINA
Attenzione Prima di realizzare qualsi asi intervento bisogna togliere la tensione alla cappa, scollegandola oppure azionando il disgiuntore.

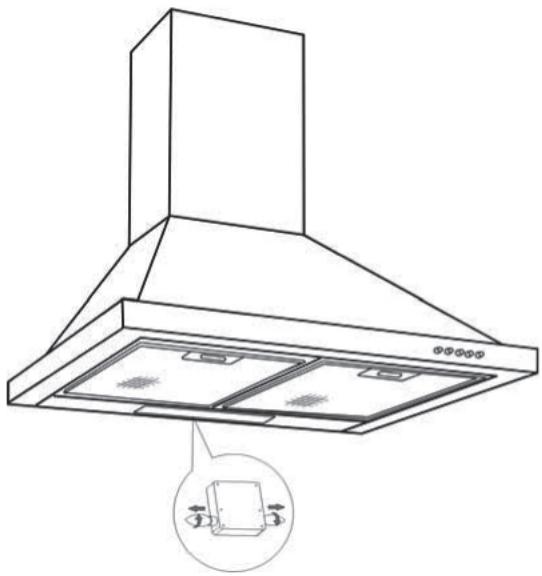

Modello con lampadina alogena
Togliere la copertura.
Sostituire la lampadina alogena.
- Collocare di nuovo il tutto realizando le operazioni in senso opposto.
Attenzione
Prima di realizzare qualsiasi intervento bisogna togliere la tensione alla cappa, scolle-gandola oppure azionando il disgiuntore.
MANUTENZIONE DEL DISPOSITIVO
| MANUTENZIONE | COSA SI DEVE FARE | PRODOTTI/ACCESSORI DA UTILIZZARE |
| Carcassa e accessori | Non utilizzato mai spugnette metalliche, prodotti abrasivi o spazzoleccessivamente dure. | Per pulire il telaio e l'oblio di illuminazione, usare esclusivement prodotti di pulizia disponibili in commercio, diluiti in acqua, e quindi sciacquare con acqua e asciugare con un panno morbido. |
| Filtro modulare | Questo filtrato trattiene i vapori grassi e la polvere. è l'elemento che garantisce una parte notevole dell'efficacia della cappa.In caso di macchie persistenti, usare una crema non abrasiva e sciacquare con acqua pulita. | Pulire con un prodotto di pulizia disponibile in commercio, sciacquare abbondamente e asciugare. La pulizia si più realizazare nella lavastoviglia, in posizione verticale.(Non mettere in contatto con stoviglia sporche o con coperti di argento) |
| Filtro di carbonio attivo | Questo filtrato trattiene gli odori e si deveambiare almeno una volta all'anno, a seconda del suo uso.Richiedere questei filtri al proprio rivenditore (con il riferimento indicato nella targhetta delle caratteristiche che si trova all'interno della cappa)e segnare la data della sostituzione. | |
Per mantenere il disposativo in buone condizioni, consigliamo di utilizzare i prodotti di manutenzione Clearit.
Le conoscenze e l'esperienza dei professionisti
al servizio dei privati
Clearit propone dei prodotti professionali e soluzioni adeguate per la manutenzione quotidiana dei vostri elettrodomestici e della vostra cucina.
Li potrete trovare in vendita presso il vosto distributore abituale, assieme a una vasta gamma di prodotti, accessori e prodotti di consumo.
| SINTOMI | SOLUZIONI |
| La cappa non funziona ... | Verificare che:
• non ci sa is un'interruzione di corrente.
• sia stata selezionata una velocità. |
| La resa della cappa è insufficiente... | Verificare che:
• la velocità del motore selezionato si sà sufficiente per la quantità di fumo e il vapore acqueo prodotto.
• la cucina si sufficientemente ventilata affinché possa entrare aria.
• ilhetto di carbonio non si consumato (cappa in versione ricircolo). |
| La cappa si è fermata durante il funzionamento. | Verificare che:
• non ci sa un'interruzione di corrente.
• non si stato attivato l'interruttore onnipolare. |
6/SERVIZIO TECNICO
IT
Gli interventi che richiede la macchina dovranno essere realizzati:
— dal rivenditore,
- o da qualsiasi professionista qualificato depositario della marca.
Quando si chiama citare il riferimento completo della macchina (modello, tipo e numero di seriè). Questi dati appaiono sulle targhette di identificazione collocate sulla macchina.
