BEDIENUNGSANLEITUNG LMHT2060W BRANDT

DE BEDIENUNGSANLEITUNG

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Ânderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten. Wichtig: Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie môglich mit seiner Funktionsweise vertraut zu machen.

INHALTSVERZEICHNIS [DE |

1/ WAS DER BENUTZER BEACHTEN SOLLTE

+ Hinweise für die Sicherheit 36 + Hinweise zum Schutz der Umwelt 37 + Beschreibung des Geräts 38

2 / INSTALLATION DES GERÂTS

+ Benutzung in der Absaugfunktion 39 + Benutzung in der Umiluftfunktion 39 + Elektrischer Anschluss 40 + Montage der Dunstabzugshaube ai + Montage der Rohrabdeckung ° Absaugung nach auBen 42 ° Umiluft 43

8 / BENUTZUNG DES GERÂTS

+ Beschreibung der Steuerung 44

4 / REINIGUNG UND INSTANDHALTUNG DES GERÂTS

+ Reinigung der Modulfilter 45 + Wechsel des Kohlefilters 45 + Reinigung der Oberflächen auBen 46 + Lampe austauschen 46 + Instandhaltung des Geräts 47

5 / ANOMALIEN IM BETRIEB 48

6 / TECHNISCHER KUNDENDIENST 49

Wichtig Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkau- fen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das Handbuch zur Bedienung beiliegt. Lesen Sie bitte diese Hinweise aufmerksam durch, bevor Sie das Gerät anschlieBen oder benutzen. Sie wurden für Ihre Sicherheit und für die der Allgemeinheit verfasst. Hinweise für die Sicherheit — Dieses Gerät wurde dafür konstruiert, um von Privatpersonen in ihren Wohnungen benutzt zu werden. — Dieser Gerät darf nur von Erwachsenen be- nutzt werden. Achten Sie darauf, dass Kinder es nicht anfassen oder es als Spielzeug benutzen. Versichern Sie sich darüber, dass Kinder nicht die Steuerungen des Geräts bedienen. — Wenn Sie das Gerät erhalten, packen Sie es sofort aus oder lassen Sie es auspacken. Über- prüfen Sie visuell den allgemeinen Zustand. Wenn Sie Reklamationen haben, legen Sie diese schrift- lich auf dem Lieferschein nieder und behalten Sie eine Kopie zurück. — lhr Gerät ist für den normalen häuslichen Ge- brauch bestimmt. Sie dürfen es weder für kom- merzielle oder industrielle Zwecke noch für Zwe- cke benutzen, für die es nicht konstruiert wurde. — Modifizieren Sie nicht die Eigenschaften des Geräts oder versuchen Sie nicht, diese zu verän- dern. Das kann für Sie gefährlich sein. — Die Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden. — Schalten Sie die Dunstabzugshaube stets ab, bevor Sie sie reinigen oder mit der Instandhaltung beginnen. — Lüften Sie den Raum stets ausreichend, wenn die Dunstabzugshaube zur gleichen Zeit mit an- deren Geräten betrieben werden, die nicht über Strom gespeist werden. Das dient dazu, dass die Dunstabzugshaube nicht die Verbrennungsgase ansaugt. — Es dürfen unter ihr keine Nahrungsmittel flam- biert werden oder es dürfen zum Beispiel keine Gasherde betrieben werden, ohne dass ein Koch- Achtung gefä8 die Flamme abdeckt (die Flammen kônnen das Gerät beschädigen). — Wenn Sie unter dem Gerät frttieren, müssen Sie es konstant übenwachen. Auf sehr hohe Tem- peraturen erhitzte Ôle und Fette kônnten sich ent- flammen. — Halten Sie die Frequenzen zur Reinigung und zum Wechsel des Filters ein. Die Ansammlung von Fetten kann zu einem Brand führen. — Das Gerät darf nicht über offenen Flammen (Holzfeuer, Kohlenfeuer..) betrieben werden. — Benutzen Sie keine Dampf- oder Druckreiniger zur Reinigung des Geräts (es handelt sich um eine Vorschrift im Rahmen der elektrischen Sicher- heït. — Mit dem Ziel die konstante Verbesserung un- serer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Ânderungen der techni- schen Eigenschaften oder am Design vorzuneh- men, die einen technischen Fortschritt bedeuten. — Um die Spezifikationen Ihres Geräts stets leicht zur Hand zu haben, raten wird Ihnen, sie auf der Seite “Technischer Kundendienst und Kundenser- vice” zu notieren (Diese Seite zeigt Innen auch, wo Sie diese Anga- ben auf dem Gerät finden). — Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen, die keine Erfah- rung oder keine Kenntnis des Geräts haben, auBer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit während der Benutzung des Geräts verantwortlich ist und entsprechend ange- wiesen wurden. Wenn in der Küche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr angeschlossen wird (zum Beispiel eine Etagenheizung), muss die Dunstabzugshaube in der Umiuftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die Modulfilter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstab- zugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen Heizstoffen arbeiten.

— Die Materialien zur Verpackung dieses Geräts kônnen recycelt werden. Nehmen Sie am Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind. — Auch das Gerät wurde mit recycelbaren Materialien hergestelit, weshalb es mit diesem Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best môglichen Bedingungen rea- lisiert, gemäB der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben M haben um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu finden sind. — Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der Umwelt. Achtung Der Anschluss darf nur von qualifizierten Installateuren und Technikern durchgeführt werden. Achtung Bevor Sie den Modulfilter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

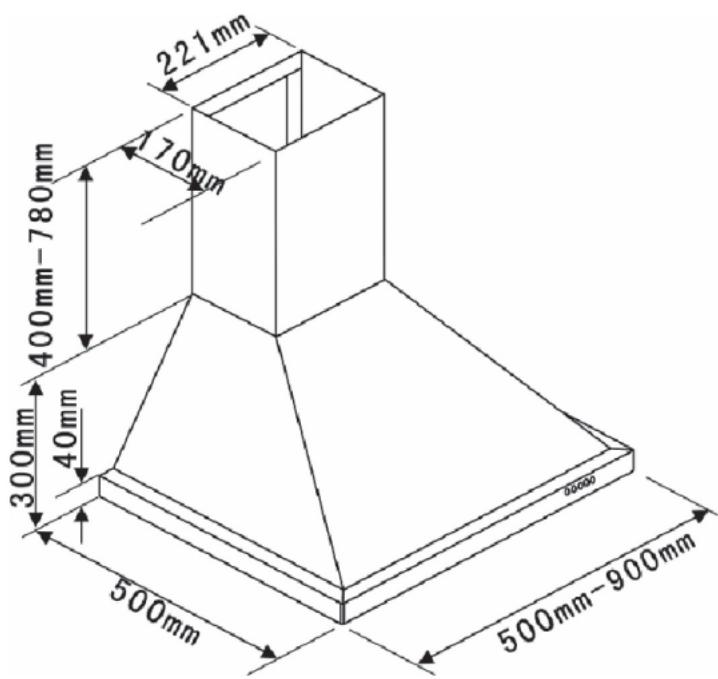

+ BESCHREIBUNG DES GERÂTS

— Das Gerät muss vom Stromnetz getrennt sein, bevor es angeschlossen wird oder Arbeiten an ihm ausgeführt werden. — Prüfen Sie bitte zunächst, ob die Netzspannung mit der übereinstimmt, die auf dem Typenschild angegeben ist, das sich Inneren der Dunstabzugshaube befindet. — Wenn der elektrische Anschluss im Raum, in dem die Dunstabzugshaube betrieben wird, Ânderungen zum Anschluss des Gerät bedarf, lassen Sie dies von einem qualifizierten Elektriker. — Wenn die Dunstabzugshaube mit der Absaugfunktion betrieben wird, schlieBen Sie es nicht an einen Kamin an, der für die Ausleitung von Verbrennungsrückständen benutzt wird (Heizung, offener Kamin, etc.) oder an eine mechanisch gesteuerte Ventilation. — Die Ableitung, egal welcher Art, darf nicht unterhalb des Dachs oder im Speicher enden. — Bringen Sie die Dunstabzugshaube in einem Sicherheïtsabstand von wenigstens 70cm über dem Elektro-, Gas- oder Mischherd an.

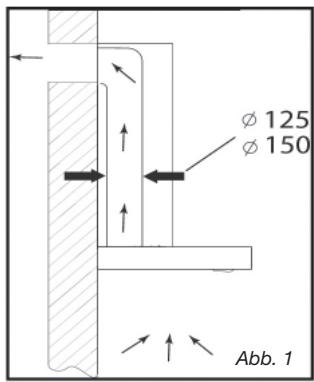

ABSAUGFUNKTION Wenn Sie über eine Ableitungsmôglichkeit nach auBen verfügen Ihre Dunstabzugshaube kann über ein Abluftrohr (9 mindestens 125 mm, emailiert, aus Aluminium oder nicht brennbaren Materialen) an den Abzug angeschlossen werden. st der Durchmesser kleiner als 125 mm müssen Sie die Umluftfunktion benutzen.

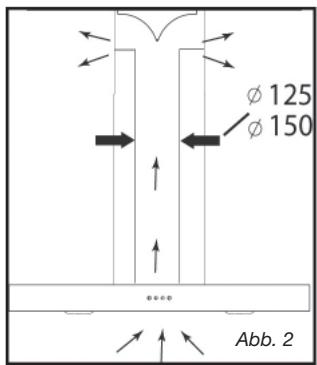

BENUTZUNG IN DER = V Le UMLUFTFUNKTION — D y Wenn Sie über keine Ableitungsmôglichkeit en 2150 nach auen verfügen ! (Ab. 2 Bei allen unseren Geräten besteht die Môglichkeït, sie in der Umiuftfunktion zu ! betreiben. IndiesemFalsetzenSieeinenAktivkohlefiter ein, welcher die Gerüche herausfiltert. ” Abb. (siehe Abschnitt 4: Wechsel des TIN Ab? Kohleflters).

+ ELEKTRISCHER ANSCHLUSS Beim AnschlieBen und bei Arbeiten zur Instandhaltung, muss das Gerät vom Netzstrom getrennt werden und die Sicherungen müssen getrennt oder herausgedreht sein. Der elektrische Anschluss muss vorbereitet sein, bevor das Gerät in das Môbelstück eingesetzt wird. Überprüfen Sie, dass: — die Leistung der Stromzufuhr ausreichend ist, — die Leitungen zur Stromzufuhr in gutem Zustand sind, — der Durchmesser der Kabel entsprechend der Normen für die Installation ist. Achtung Dieses GerätwirdmiteinemStromkabel geliefert (H 05 VVF) mit drei 3 Leitungen von 0,75 mm? (Schutzleiter, Phase und Erdung), das an ein einphasiges Stromnetz mit 220 - 240 V über einen gewôhnlichen Stecker (CEI 60083 ) angeschlossen wird, der nach dem Abschluss derArbeiten, in Übereinstimmung mit den Installationsnormen, zugänglich sein muss. Wir übernehmen keine Verantwortung im Fall eines Unfalls, der sich wegen einer fehlenden oder falschen Erdung ereignet. Die Installation muss mit einer Sicherung von 10oder 16. abgesichert sein. Wenn das Kabel zur Stromversorgung beschädigt ist, wenden Sie sich sofort an den technischen Kundendienst, um Gefahren zu vermeiden. Achtung Wenn der elektrische Anschluss im Raum geändert werden muss, in dem die Dunstabzugshaube betrieben werden soll, wenden Sie sich an einen qualifizierten Elektriker. Achtung Wenn Sie eine Anomalie beim Betrieb der Dunstabzugshaube feststellen, schalten Sie das Gerät ab oder trennen Sie die zugehôrige Sicherung.

2 / ANSCHLIESSEN DES GERÂTS [DE |

+ MONTAGE DER DUNSTABZUGSHAUBE Achtung B Der Anschluss muss gemäB den 4 gesetzlichen Vorschriften für die Belüftung Al von Räumen vorgenommen werden. In Frankreich sind diese Vorschriften im DTU

61.1 des CSTB dargelegt. Im Besonderen

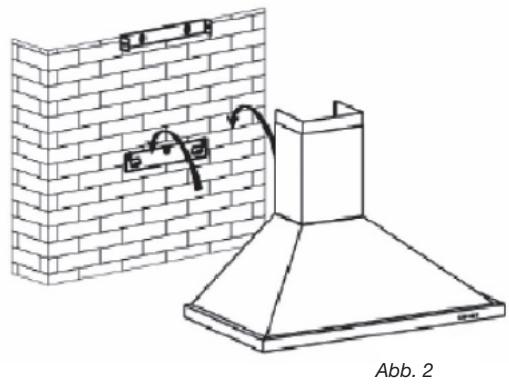

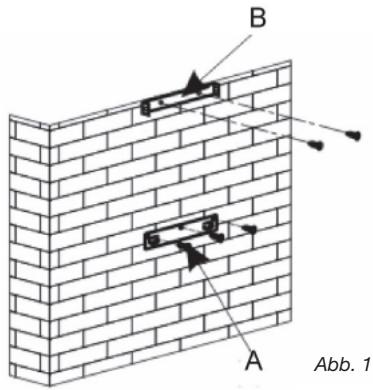

darf die abgesaugte Luft nicht in einen Abzug führen, der zur Ableitung von Rauch oder Verbrennungsgase anderer Gas- oder Verbrennungsgeräte benutzt wird. Nicht genutzte Abzüge dürfen nur nach Angaben eines kompetenten Spezialisten genutzt werden. Der minimale Abstand zwischen der Kochzone und des untersten Teils der Dunstabzugshaube muss mindestens 70 cm betragen. Wenn die Anleitung des jeweiligen Herds unter der Dunstabzugshaube einen hôheren Abstand als 70 cm vorschreibt, muss dieser eingehalten werden. Befestigung an der Wand: — Zeichnen Sie eine zentrierte Linie auf die Mauer und von der Vertikalen ihres Kochgeräts. — Zeichnen Sie auf die Mauer die 3 Bohriôcher auf, die Sie benôtigen und benutzen Sie dafür die mitgelieferten Halter der Dunstabzugshaube und beachten Sie dabei den empfohlenen Abstand (Teil À der Abb. 1). — Bohren Sie die 3 Lôcher von 8 mm an den entsprechenden Stellen und setzen Sie die Dübel ein. — Schrauben Sie den Haïter für die Befestigung der Dunstabzugshaube fest und garantieren Sie, dass er vollständig im Wasser ist (Teil À der Abb. 1). — Bevor Sie die … Dunstabzugshaube aufhängen, montieren das Rückschlagventi auf den Ausgang des Motors. — Schrauben Sie die dehnbare Hülle (nicht inbegrffen) für die Abluft auf den Ausgang des Motors ohne dabeï die Bewegungen des Rückschlagventils zu besinträchtigen. (Abb. 3). — Setzen Sie den Kôrper der Dunstabzugshaube auf den Halter mit den dafür vorgesehenen mitgelieferten Schrauben auf (Abb . 2). Abb. 1 Abb. 2 Abb. 3

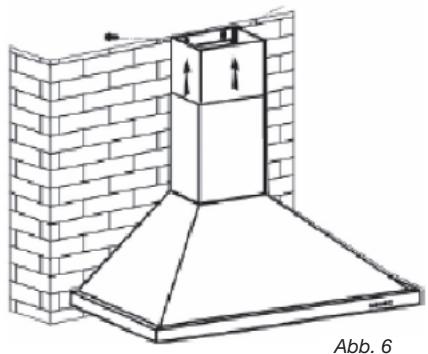

+ Absaugung nach auBen — Berechnen Sie die Endhôhe für den U-Halter der Rohrabdeckung (Teil B Abb. 1) — Markieren Sie die 2 Lôcher am richtigen Ort. — Bohren Sie die beiden Lôcher mit 8 mm und schrauben Sie den Halteflansch der Rohrabdeckung an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist (Teil B Abb.1) — Schrauben Sie die flache Gabel an die hintere untere Seite der Rohrabdeckung. — Setzen Sie die beiden Telle der Rohrabdeckung auf die Dunstabzugshaube (Abb. 5). — SchlieBen Sie die Hülle des Luftausgangs auBen an. — Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch. — FührenSiedas obere Teil derRohrabdeckung bis zum hôchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

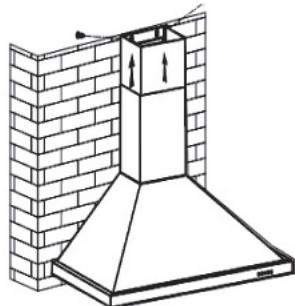

° Umiluft — Berechnen Sie die Endhôhe für den Halter der Rohrabdeckung. — Markieren Sie die 2 Lôcher am richtigen Ont. : Abb.8 — Bohren Sie die beiden Lôcher mit 8 mm und schrauben Sie den Halteflansch des Rohrhalters an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist. — Schrauben Sie die flache Gabel an die hintere unteres Seite der Rohrabdeckung. — Setzen Sie die beiden Telle der Rohrabdeckung auf die Dunstabzugshaube. (Abb. 5) — SchlieBen Sie die Hülle des Luftausgangs auBen an. — Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch. — Führen Sie das obere Teil der Rohrabdeckung bis zum hôchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben. Abb. 4 Abb. 5 Hinweis Um die optimale Leistung des Geräts zu gewährleisten, raten wird Ihnen, es an einen Anschluss mit einem Durchmesser von 150 mm anzuschlieBen (nicht mitgeliefert). Beschränken Sie so weit wie môglich den Einsatz von Winkeln und die Gesamtlänge. Wenn die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern, dass genug Luft zugeführt wird, damit kein Unterdruck im Raum entsteht. Achtung Benutzen Sie kein Werkzeug, um den Schutzfilm abzuziehen.

+ BESCHREIBUNG DER STEUERUNG

1. Wenn der Knopf Stopp gedrückt wird,

wird der Motor gestoppt.

2. Wenn der Knopf Low (niedrig) gedrückt

wird, wird ein Tonsignal ertônen und der OZ % æ *% Motor mit niedriger Geschwindigkeït 1 2 3 4 5 arbeiten.

3. Wenn der Knopf Mid (mittel) gedrückt

wird, wird ein Tonsignal ertônen und der Motor mit mittlerer Geschwindigkeit arbeiten.

4. Wenn der Knopf High (hoch) gedrückt

wird, wird ein Tonsignal ertônen und der Motor mit hoher Geschwindigkeit arbeiten.

5. Wird der Knopf Light (Licht) gedrückt,

werden die beiden Lampen angeschaitet. Drücken Sie ihn erneut, wird das Licht abgeschaitet.

D INSTANDHALTUNG DES GER

[DE Achtung Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie eine Arbeit zur Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für einen guten Betrieb, eine gute Leistung und eine lange Laufzeit. Achtung Wenn Sie den Anweisungen zur Reinigung des Geräts undderFilternichtnachkommen, kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein.

REINIGUNG DER MODULFILTER

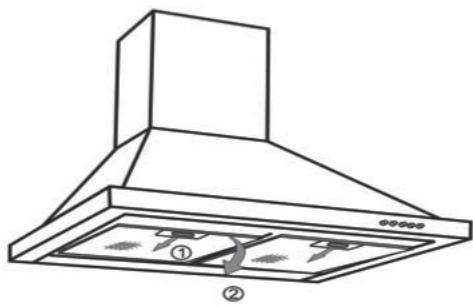

Sie müssen nach jeweils 30 Betriebstunden oder nach etwa einem Monat (minimal) gereinigt werden. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden. Benutzen Sie eine Bürste, heiBes Wasser und ein weiches_ Spülmittel. Spülen Sie gut nach und trocknen Sie sie gut, bevor Sie sie wieder einsetzen. - Demontage des Modulfilters — Drehen Sie den Griff am Modulfilter. — Kippen Sie den Modutfilter nach unten weg.

WECHSEL DES KOHLEFILTERS

(optional) Sie müssen ïihn jeweils nach 120 Betriebstunden wechseln. — Entnehmen Sie die übrigen Modulfilter — Drehen Sie den Kohlefilter, um ihn herausnehmen zu kônnen. — Führen Sie den Vorgang in umgekehrter Reihenfolge durch, um einen neuen Filter einzusetzen. — Setzen Sie danach die übrigen Modulfilter wieder ein.

[DE | 4 / REINIGUNG UND INSTANDHALTUNG DES GER;

+ REINIGUNG DER OBERFLÂCHEN AUBEN

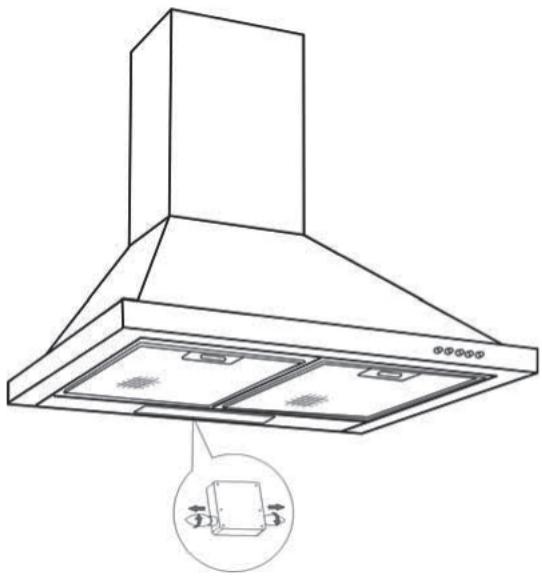

Zur äuBerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seife. Benutzen Sie keine Cremes zum Spülen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen Sie mit einem feuchten und weichen Lappen nach. LAMPE AUSTAUSCHEN Achtung Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung. Modell mit Halogentampe — Nehmen Sie die Fassung heraus — Ersetzen Sie die Halogenlampe. — Setzen Sie die Gruppe wieder ein, indem Sie in umgekehrter Reihenfolge vorgehen.

4 / REINIGUNG INSTANDHALTUNG DES GER [DE |

Achtung Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

+ INSTANDHALTUNG DES GERÂTS

ZUM GEBRAUCH Gehäuse und Zubehôr Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten. Um das Gehäuse und das Auge zur Beleuchtung zu reinigen, benutzen Sie nur kommerzielle Reiniger, die in Wasser verdünnt werde und spülen Sie danach mit Wasser nach und trocknen Sie mit einem weichen Lappen nach. Modulfilter Dieser Filter hält den fetten Dampf und den Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert. Wenn es schwer lôsliche Flecken gibt, benutzen Sie einen nicht kratzenden Reiniger und spülen Sie mit klarem Wasser nach. Reinigen Sie ihn mit einem kommerziellen Reiniger, spülen Sie mit reichlich Wasser nach und trocknen Sie ihn ab. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden. (Bringen Sie ihn nicht mit Schmutzigem Geschirr oder mit Silberbesteck in Kontakt). Aktivkohlefilter Dieser Filter filtert die Gerüche und er muss wenigstens ein Mal im Jahr, je nach Nutzung, gewechselt werden. Bestellen Sie diese Filter bei ihrem Händler (mit den Referenzen, die auf der Typenplakette finden, die sich im Inneren der Dunstabzugshaube befindet) und notieren Sie das Datum des Tauschs. Um das Gerät in einem guten allgemeinen Zustand zu erhalten, empfehlen wir die Nutzung der Produkte Clearit. Die Kenntnisse und die Erfahrung von Fachleuten im Dienst von Privatpersonen. Clearit bietet Ihnen Profi-Produkte und adäquate Lôsungen für die täglichen Arbeiten an Ihren Haushaltsgeräten und in Ihrer Küche. Sie werde von lhrem üblichen Händler zusammen mit den Zubehôrprodukten und Verbrauchsmaterialien verkauft.

SYMPTOME LÔSUNGEN Die Dunstabzugshaube funktioniert nicht … Überprüfen Sie, dass: + der Strom nicht abgestellt wurde. + eine Geschwindigkeit zum Betrieb gewähit wurde. Die Leistung der Dunstabzugshaube ist unzureichend. Stellen Sie sicher, dass: + Die gewählte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelôscht werden. + Die Küche ist ausreichend belüftet, damit für Frischluftzufuhr. + Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus). Die Dunstabzugshaube hat sich im Betrieb abgeschaltet. Überprüfen Sie, dass: + der Strom nicht abgestellt wurde. + der automatische Schutztrennschalter nicht ausgelëst wurde.

6 / TECHNISCHER KUNDENDIEN [DE |

Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von: — dem Händler — oder von einem von der Marke autorisiertem und qualifizierten Fachmann. Bei Anrufen geben Sie bite stets die gesamten Referenzdaten an (Model, Typ und Serienummer). Diese Daten finden sich auf dem Typenschild des Geräts.
