MISET FILAIRE - Thermostat pour chaudière SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Thermostat filaire
Caractéristiques techniques principales	Compatible avec les chaudières Saunier Duval, régulation de température ambiante
Alimentation électrique	230 V
Dimensions approximatives	85 x 85 x 30 mm
Poids	250 g
Compatibilités	Chaudières Saunier Duval
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V AC
Puissance	Max 3 A
Fonctions principales	Régulation de la température, programmation horaire
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente Saunier Duval
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Installation par un professionnel recommandé pour garantir le bon fonctionnement

FOIRE AUX QUESTIONS - MISET FILAIRE SAUNIER DUVAL

Comment réinitialiser le thermostat SAUNIER DUVAL MISET FILAIRE ?

Pour réinitialiser le thermostat, appuyez sur le bouton de réinitialisation situé sur le côté de l'appareil pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Que faire si le thermostat ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si le fusible n'est pas grillé. Si tout semble en ordre, essayez de réinitialiser le thermostat.

Comment régler la température sur le SAUNIER DUVAL MISET FILAIRE ?

Utilisez les boutons '+' et '-' pour ajuster la température souhaitée sur l'écran du thermostat.

Pourquoi le thermostat affiche-t-il un code d'erreur ?

Les codes d'erreur peuvent indiquer un problème avec la connexion, le capteur de température ou une défaillance de l'appareil. Consultez le manuel pour le code spécifique.

Le thermostat fonctionne-t-il avec des chaudières autres que SAUNIER DUVAL ?

Le thermostat SAUNIER DUVAL MISET FILAIRE est conçu principalement pour être utilisé avec les chaudières SAUNIER DUVAL. Pour d'autres marques, vérifiez la compatibilité.

Comment changer la pile du thermostat ?

Ouvrez le compartiment à l'arrière de l'appareil et remplacez la pile par une nouvelle pile de type AA. Assurez-vous de respecter la polarité.

Que faire si le thermostat ne réagit pas aux commandes ?

Essayez de réinitialiser le thermostat et vérifiez si la pile est correctement installée. Si le problème persiste, il peut être nécessaire de contacter un professionnel.

Puis-je utiliser le thermostat en mode manuel ?

Oui, vous pouvez passer en mode manuel en désactivant le mode programmation dans les paramètres du thermostat.

Comment savoir si le thermostat est en mode éco ?

Lorsque le thermostat est en mode éco, un indicateur lumineux s'allume sur l'écran. Vous pouvez également vérifier les paramètres pour confirmer le mode.

Le thermostat peut-il être installé à l'extérieur ?

Non, le thermostat SAUNIER DUVAL MISET FILAIRE est conçu pour une utilisation intérieure seulement. L'installation à l'extérieur peut endommager l'appareil.

Comment contacter le service client SAUNIER DUVAL ?

Vous pouvez contacter le service client SAUNIER DUVAL par téléphone ou via leur site web pour obtenir de l'aide et des conseils supplémentaires.

MODE D'EMPLOI MISET FILAIRE SAUNIER DUVAL

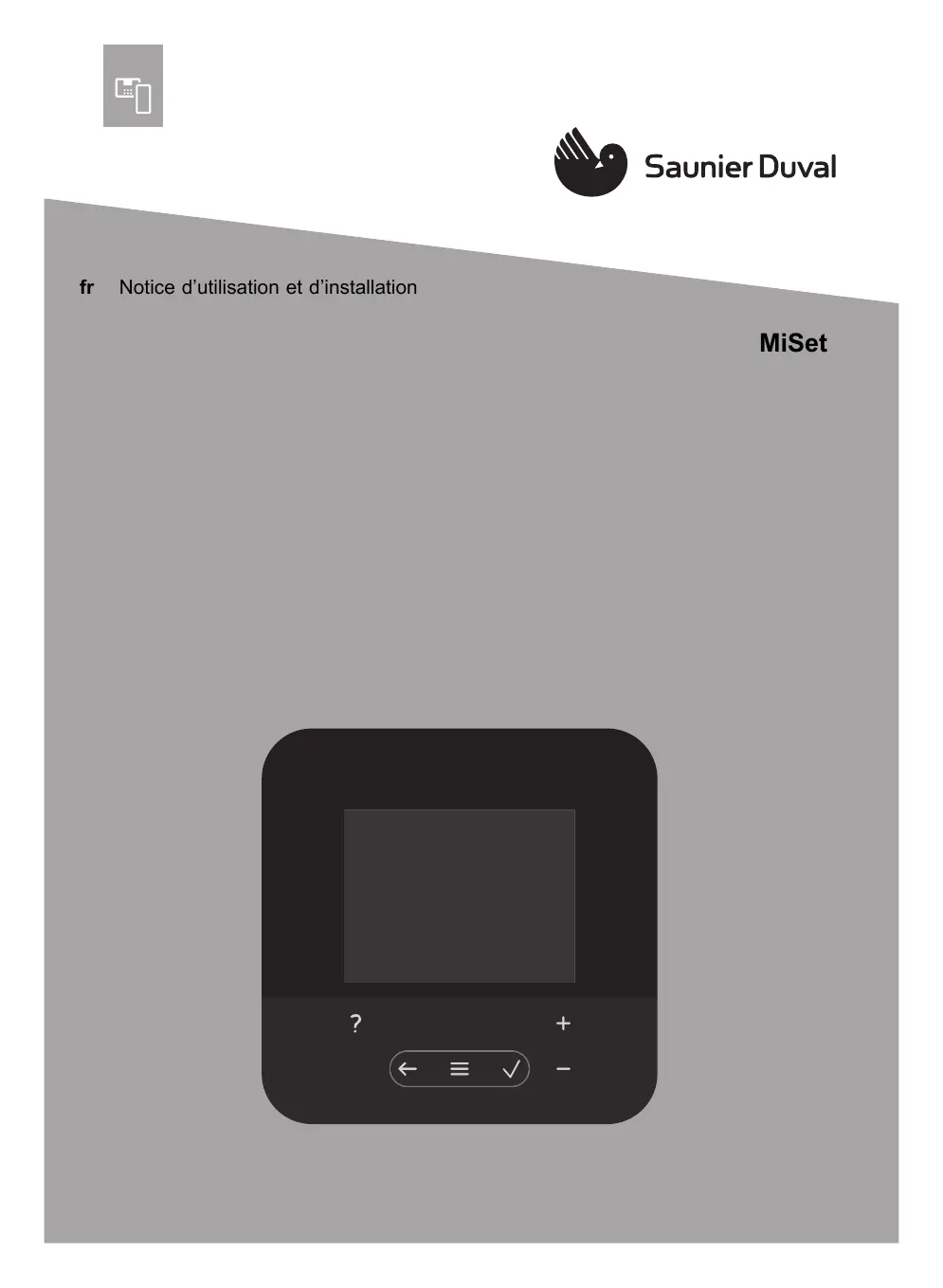

fr Notice d'utilisation et d'installation

MiSet

? + ← ≡ ✓ -

Notice d'utilisation et d'installation

Sommaire

1 Sécurité...... 47
1.1 Utilisation conforme 47
1.2 Consignes générales de sécurité 47

-- Sécurité/prescriptions ..... 48

2 Description du produit 49
2.1 Quelle est la nomenclature à utiliser ? 49
2.2 Quel est le rôle de la fonction de protection contre le gel ? ..... 49
2.3 Quelles sont les définitions des différentes températures ?...... 49
2.4 Qu'est-ce qu'une zone ?...... 49
2.5 Qu'est-ce que la circulation ? ..... 49
2.6 Qu'est-ce qu'une plage horaire ? 49
2.7 Prévention des dysfonctionnements.... 50
2.8 Réglage de la courbe de chauffage.... 50
2.9 Écran, interface utilisateur et symboles.... 51
2.10 Fonctions de commande et d'affichage.... 52

-- Installation électrique, ontage.... 59

3.1 Sélection des conduites.... 59
3.2 Montage du boîtier de gestion ..... 60

4

-- Mise en ctionnement.... 62

4.1 Conditions préalables à la mise en service 62
4.2 Exécution du guide d'installation.... 62
4.3 Modification ultérieure des réglages.... 62
5 Messages de défaut et de maintenance.... 62
5.1 Message d'erreur.... 62
5.2 Message d'entretien 62
6 Information sur le produit...... 62
6.1 Respect et conservation des documents complémentaires applicables.... 62
6.2 Validité de la notice.... 63
6.3 Plaque signalétique 63
6.4 Numéro de série 63
6.5 Marquage CE.... 63
6.6 Garantie et service après-vente 63
6.7 Recyclage et mise au rebut ...... 63
6.8 Caractéristiques du produit conformément au règlement UE n° 811/2013, 812/2013 .... 63
6.9 Caractéristiques techniques - boîtier de gestion 64

Annexe 65

A Dépannage, message de maintenance.... 65

A.1 Dépannage 65
A.2 Messages de maintenance...... 66

-- Message d'anomalie, pannage, message de intenance.... 66

B.1 Dépannage 66
B.2 Élimination des défauts.... 67
B.3 Messages de maintenance...... 67

Index 68

1 Sécurité

1.1 Utilisation conforme

Toute utilisation incorrecte ou non conforme risque d'endommager le produit et d'autres biens matériels.

Ce produit a été spécialement prévu pour réguler une installation de chauffage comportant des générateurs de chaleur du même fabricant via une interface eBUS.

Le régulateur d'ambiance régule les éléments suivants, en fonction de la configuration du système :

• chauffage
• Production d'eau chaude sanitaire
• Circulation

L'utilisation conforme du produit suppose :

– le respect de l'ensemble des documents complémentaires applicables fournis avec le produit ainsi que les autres composants de l'installation
- une installation et un montage conformes aux critères d'homologation du produit et du système

L'utilisation conforme de l'appareil suppose, en outre, une installation conforme au code IP. Ce produit peut être utilisé par des enfants âgés d'au moins 8 ans ainsi que des personnes qui ne sont pas en pleine possession de leurs capacités physiques, sensorielles ou mentales, ou encore qui manquent d'expérience ou de connaissances, à condition qu'elles aient été formées pour utiliser le produit en toute sécurité, qu'elles comprennent les risques encourus ou qu'elles soient correctement encadrées. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l'entretien courant du produit ne doivent surtout pas être effectués par des enfants sans surveillance.

Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé dans la notice sera considérée comme non conforme.

1.2 Consignes générales de sécurité

1.2.1 Danger en cas de qualification insuffisante

Les opérations suivantes ne peuvent être effectuées que par des professionnels suffisamment qualifiés :

• Montage
• Démontage

1 Sécurité

• Installation
• Mise en service
• Mise hors service

- Conformez-vous systématiquement à l'état de la technique.

Les travaux et les fonctions qui ne peuvent être exécutés ou réglés que par le professionnel qualifié sont repérés par le sym-

bole

1.2.2 Danger en cas d'erreur de manipulation

Toute erreur de manipulation présente un danger pour vous-même, pour des tiers et peut aussi provoquer des dommages matériels.

▶ Lisez soigneusement la présente notice et l'ensemble des documents complémentaires applicables, et tout particulièrement le chapitre « Sécurité » et les avertissements.
- En votre qualité d'utilisateur, vous n'êtes autorisé à effectuer que les tâches abordées dans la présente notice d'utilisation qui ne sont pas repé-

rées par le symbole

1.3

Sécurité/prescriptions

1.3.1 Risque de dommages matériels sous l'effet du gel

- N'installez pas le produit dans une pièce exposée à un risque de gel.

1.3.2 Prescriptions (directives, lois, normes)

- Veuillez respecter les prescriptions, normes, directives, décrets et lois en vigueur dans le pays.

2 Description du produit

2.1 Quelle est la nomenclature à utiliser ?

• Boîtier de gestion : au lieu de SRT 380
• Télécommande : au lieu de SR 92

2.2 Quel est le rôle de la fonction de protection contre le gel ?

La fonction de protection antigel protège l'installation de chauffage et l'habitation des dommages causés par le gel.

À des températures extérieures

• inférieures à 4 °C pendant plus de 4 heures, le boîtier de gestion active le générateur de chaleur et règle la température ambiante de consigne sur 5 °C au minimum.
  – supérieures à 4 °C, le boîtier de gestion n'active pas le générateur de chaleur, mais surveille la température extérieure.

2.3 Quelles sont les définitions des différentes températures ?

Le paramètre Température désirée correspond à la température à laquelle les pièces de séjour doivent être chauffées.

Le paramètre Température d'abaisse-ment correspond à la température en dessous de laquelle les pièces de séjour ne doivent pas descendre en dehors des plages horaires.

Le paramètre Température de départ correspond à la température de l'eau de chauffage à la sortie du générateur de chaleur.

2.4 Qu'est-ce qu'une zone ?

On peut répartir un bâtiment en différents secteurs appelés zones. Chaque zone peut répondre à des exigences précises concernant l'installation de chauffage.

Exemple de répartition en zones :

• Prenons une maison avec un chauffage au sol (zone 1) et un chauffage par radiateurs (zone 2).
• Une maison comporte plusieurs unités d'habitation autonomes. Chaque unité d'habitation correspond à une zone donnée.

2.5 Qu'est-ce que la circulation ?

La conduite d'eau chaude est raccordée à une conduite d'eau supplémentaire pour former un circuit avec le ballon d'eau chaude sanitaire. La pompe de circulation fait circuler en permanence l'eau chaude sanitaire dans le système de tubage (bouclage), de sorte que l'eau chaude soit disponible immédiatement même au niveau des points de puisage les plus éloignés.

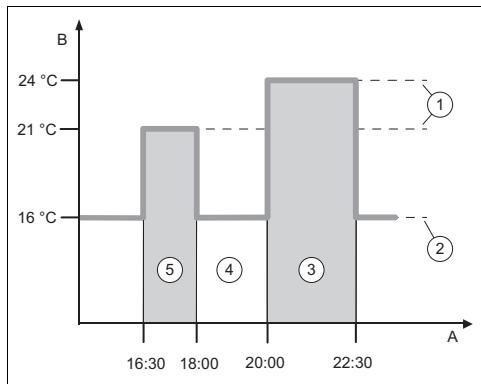

2.6 Qu'est-ce qu'une plage horaire ?

Exemple de chauffage en mode : programme horaire

A Heure

B Température

1 Température souhaitée

2 Abaissement temp.

2 Description du produit

3 Période 2

5 Période 1

4 En dehors des plages horaires

Une journée peut être subdivisée en plusieurs plages horaires (3) et (5). Chaque plage horaire couvre un intervalle de temps bien précis. Les plages horaires ne doivent pas se chevaucher. Vous pouvez spécifier une température désirée (1) pour chacune des plages horaires.

Exemple :

16:30 à 18:00 ; 21 °C

20:00 à 22:30 ; 24 °C

Au cours des plages horaires, le boîtier de gestion chauffe les pièces de séjour à la température désirée. En dehors des plages horaires (4), le boîtier de gestion chauffe les pièces à la température d'abaissement (2), qui est plus basse.

2.7 Prévention des dysfonctionnements

▶ Veillez à ce que le boîtier de gestion ne se trouve pas derrière des meubles, des rideaux ou d'autres objets.
▶ Si le boîtier de gestion se trouve dans la pièce de séjour, ouvrez les vannes thermostatiques de radiateur à fond dans le séjour.

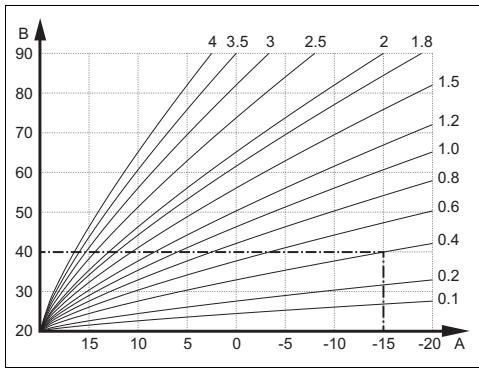

2.8 Réglage de la courbe de chauffage

A Température extérieure en °C
B Température de départ de consigne en °C

La figure illustre les courbes de chauffage possibles (de 0,1 à 4,0) pour une température ambiante de consigne de 20 °C. Si la courbe de chauffe 0.4 est sélectionnée, par exemple, la température de départ est réglée sur 40 °C lorsque la température extérieure est de -15 °C.

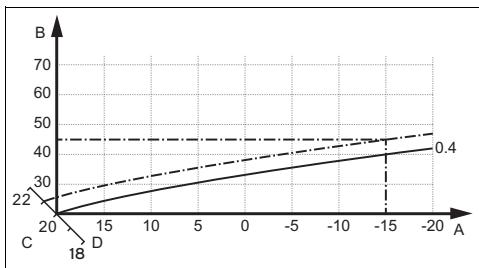

A Température extérieure en °C
B Température de départ de consigne en °C

C Température ambiante de consigne en °C

D Axe a

Si la courbe de chauffage sélectionnée est la courbe 0,4 et que la température ambiante de consigne est de 21 °C, la courbe de chauffage se décale comme représenté sur l'illustration. La courbe de chauffe se déplace selon un axe de 45° en fonction de la valeur de la température ambiante désirée. À une température extérieure de

Description du produit 2

-15 °C, la régulation fait en sorte que la température de départ soit de 45 °C.

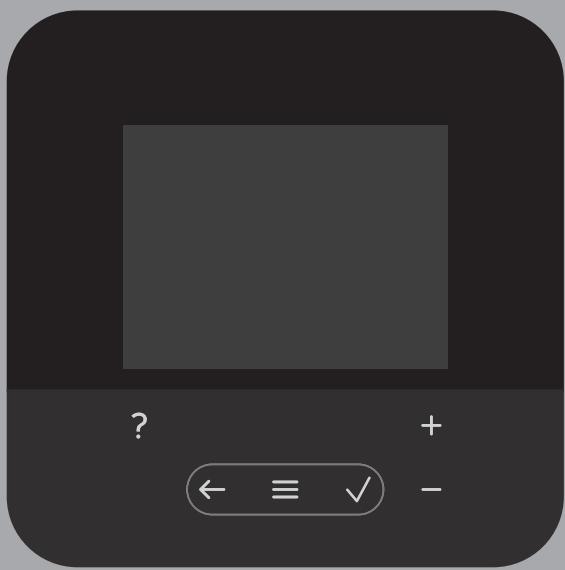

2.9 Écran, interface utilisateur et symboles

25.0 °C 11:31 20 °C 12 °C

2.9.1 Éléments de commande

• Accéder au menu
• Retour au menu principal

• Validation/modification de la sélection
• Enregistrement des valeurs de réglage

• Retour au niveau précédent
• Annulation de la saisie

- Navigation dans la structure des menus

• Diminuer ou augmenter la valeur de réglage
• Accès aux différents chiffres/lettres

• Accès à l'aide
• Activation de l'assistant de programmation

Les éléments actifs de l'interface utilisateur sont en rouge.

1 x pression sur Ⓔ : accès à l'affichage de base.
2 x pression sur Ⓔ : accès au menu.

2.9.2 Symboles

Chauffage programmé activé

Verrouillage des touches activé

Maintenance requise

Défauts dans l'installation de chauffage

Contacter un professionnel qualifié

2.10 Fonctions de commande et d'affichage

Remarque

Les fonctions décrites dans ce chapitre ne sont pas toutes compatibles avec toutes les configurations d'installation.

Pour accéder au menu, appuyez 2 x sur Ⓔ.

2.10.1 Option RÉGULATION

MENU PRINCIPAL → RÉGULATION
→ Zone
	→ Nom de la zone	Modification du nom Zone 1 d'usine
	→ Mode :	→ Manuel	→ Température désirée: °C
		Maintien de la température désirée sans interruption
		→ Programm.	→ Programmation hebdomadaire
			→ T° d'abaissement : °C
		Programmation hebdomadaire : possibilité de régler jusqu'à 12 plages horaires et températures désirées par jourLe professionnel qualifié définit le comportement de l'installation de chauffage en dehors des plages horaires avec la fonctionMode d'abaissement :Conséquences en modeMode d'abaissement : :- ECO : le chauffage est coupé en dehors des plages horaires. La protection antigel est activée.- Normal : en dehors des plages horaires, c'est la température d'abaissement qui s'applique.Température désirée: °C : valable au cours des plages horaires
		→ Arrêt
		Le chauffage est coupé, il y a de l'eau chaude sanitaire, la protection contre le gel est activée
→ Absence		→Toutes : s'applique à l'ensemble des zones au cours de l'intervalle spécifié
		→Zone : s'applique à la zone sélectionnée au cours de l'intervalle spécifié
		Mode chauffage et eau chaude sanitaire désactivé, protection contre le gel activée
→ Eau chaude sanitaire
	→ Mode :	→ Manuel	→ Température d'eau chaude
		Maintien de la température d'eau chaude sans interruption
		→ Programm.	→ Programmation hebdomadaire ECS
			→ Température ECS : °C
			→ Programmation hebdo. circulation

MENU PRINCIPAL → RÉGULATION
	→ Mode :	Programmation hebdomadaire ECS : possibilité de définir 3 plages horaires par jourTempérature ECS : °C : valable au cours des plages horairesEn dehors des plages horaires, le mode eau chaude sanitaire est coupéProgrammation hebdo. circulation : possibilité de définir 3 plages horaires par jourAu cours des plages horaires, la pompe de circulation fait circuler l'eau chaude en direction des points de puisage (bouclage)En dehors des plages horaires, la pompe de circulation est coupée
		→ Arrêt
		Le mode eau chaude sanitaire est coupé
→ Poussée de l'ECS		Chauffage ponctuel de l'eau qui se trouve dans le ballon
→ Poussée de la ventilation est active.		Mode chauffage coupé pour une durée de 30 minutes.
→ Assistant de programmation		Programmation de la température désirée pour la période du lundi au vendredi et du samedi au dimanche. La programmation s'applique aux fonctions Chauffage, Eau chaude sanitaire et Circulation qui doivent se déclencher à des périodes définies.Écrase le programme hebdomadaire pour les fonctions Chauffage, Eau chaude sanitaire et Circulation.
→ Arrêt du système		L'installation est coupée. La protection contre le gel reste activée.

2.10.2 Option INFORMATION

MENU PRINCIPAL → INFORMATION
→ Températures actuelles
	→ Zone
	→ Température ECS
→ Pression d'eau : bar
→ État du brûleur :
→ Éléments de commande		Explication de l'interface utilisateur
→ Aide à la navigation dans le menu		Explication de la structure des menus
→ Coordonnées professionnel qualifié
→ Numéro de série

MENU PRINCIPAL → RÉGLAGES
→Menu installateur
	→Saisir le code	Accès au menu réservé à l'installateur, réglage d'usine : 00
	→Coordonnées professionnel qualifié	Spécification des coordonnées
	→ Date de service :	C'est ici qu'il faut spécifier la prochaine échéance de maintenance d'un composant raccordé, par ex. générateur de chaleur
	→ Liste des défauts	Défauts classés par date
	→ Configuration du système	Fonctions (→ optionConfiguration du système)
	→ Séchage de dalle	Activation de la fonctionProfil de T° de séchage de dallepour une dalle réalisée récemment, conformément au cahier des charges de la construction.Le boîtier de gestion régule la température de départ indépendamment de la température extérieure. Réglage du séchage de dalle (→ optionConfiguration du système)
	→ Changer le code
→ Langue, horloge et écran
	→ Langue :
	→ Date :	La date reste enregistrée environ 30 minutes en cas de coupure de courant.
	→ Heure :	L'heure reste enregistrée environ 30 minutes en cas de coupure de courant.
	→ Luminosité de l'écran :
	→ Heure d'été :	→ Automatique
		→ Manuel
	Le changement a lieu :- le dernier week-end de mars à 2 h 00 (heure d'été)- le dernier week-end d'octobre à 3 h 00 (heure d'hiver)
→ Réglage du décalage
	→ Température ambiante : K	Compensation de la différence de température entre la valeur mesurée par le boîtier de gestion et la valeur d'un thermomètre de référence de la pièce de séjour.
	→ Température extérieure : K	Compensation de la différence de température entre la valeur mesurée par la sonde de température extérieure et la valeur d'un thermomètre de référence à l'extérieur.
→ Réglages d'usine		Le boîtier de gestion réinitialise tous les paramètres pour restaurer les réglages d'usine et active l'assistant d'installation.Seul le professionnel qualifié est autorisé à utiliser l'assistant d'installation.

2.10.4 Option Configuration de l'installation

MENU PRINCIPAL → RÉGLAGES → Menu installateur → Configuration du système
→ Installation
	→ Pression d'eau : bar
	→ Composants eBUS	Liste des composants eBUS et des versions logicielles correspondantes

MENU PRINCIPAL → RÉGLAGES → Menu installateur → Configuration du système
	→ Courbe ch. adapt. :	Ajustement automatique de la courbe de chauffage. Condition préalable :- La courbe de chauffage qui convient au bâtiment peut être paramétrée dans la fonction Courbe de chauffe :- La zone correspondant au boîtier de gestion ou à la télécommande est affectée par le biais de la fonction Affectation zones :- La fonction Influence t° amb. : est réglée sur Étendu.
	→ Réglage :	Temp. amb.	La régulation est basée sur la température ambiante.
		Sonde ext.	La régulation est basée sur la température extérieure à partir du moment où il y a une sonde de température extérieure raccordée.
→ Générateur 1
	→ Statut :
	→ T° départ actuelle : °C
→ Circuit 1
	→ Statut :
	→ T° départ consigne : °C
	→ Seuil coupure TE : °C	Il s'agit de spécifier la limite supérieure de la température extérieure. Si la température extérieure dépasse la valeur paramétrée, le boîtier de gestion désactive le mode chauffage.
	→ Courbe de chauffe :	La courbe de chauffage (→ Chapitre Description du produit) dicte le rapport entre la température de départ et la température extérieure pour arriver à la température désirée (température ambiante de consigne).
	→ T° départ consigne min. : °C	Il s'agit de spécifier la limite inférieure de la température de départ de consigne. Le boîtier de gestion compare la valeur paramétrée à la température de départ de consigne calculée et pilote la régulation en fonction de la valeur la plus haute.
	→ T° départ consigne max. : °C	Il s'agit de spécifier la limite supérieure de la température de départ de consigne. Le boîtier de gestion compare la valeur paramétrée à la température de départ de consigne calculée et pilote la régulation en fonction de la valeur la moins haute.
	→ Mode d'abaissement :
MENU PRINCIPAL → RÉGLAGES → Menu installateur → Configuration du système
	→ ECO	La fonction de chauffage est coupée et la fonction de protection contre le gel est activée.Si la température extérieure reste inférieure à 4 °C pendant plus de 4 heures, le boîtier de gestion active le générateur de chaleur et base la régulation sur T^ d'abaissement : °C. Si la température extérieure est supérieure à 4 °C, le boîtier de gestion coupe le générateur de chaleur. La surveillance de la température extérieure reste activée.Comportement du circuit chauffage en dehors des plages horaires. Condition préalable :- Dans la fonction Chauffage → Mode :, le paramètre Programm. est activé.- Dans la fonction Influence t° amb. :, le paramètre Actif ou Inactif est activé.Si le paramètre Étendu est activé dans Influence t° amb. :, le boîtier de gestion base systématiquement la régulation sur une température ambiante de consigne de 5 °C, quelle que soit la température extérieure.
	→ Normal	La fonction de chauffage est activée. Le boîtier de gestion base la régulation sur T^ d'abaissement : °C.Condition préalable : dans la fonction Chauffage → Mode :, le paramètre Programm. est activé.
Ce comportement peut être régulé individuellement pour chacun des circuits chauffage.
→ Influence t° amb. :
	→ Inactif
	→ Actif	Adaptation de la température de départ en fonction de la température ambiante actuelle.
	→ Étendu	Adaptation de la température de départ en fonction de la température ambiante actuelle. Il permet aussi au boîtier de gestion d'activer/de désactiver la zone.- Zone désactivée : température ambiante actuelle > température ambiante paramétrée + 2/16 K- Zone activée : température ambiante actuelle < température ambiante paramétrée - 3/16 K

MENU PRINCIPAL → RÉGLAGES → Menu installateur → Configuration du système
	Le capteur de température intégré sert à mesurer la température ambiante actuelle. Le boîtier de gestion calcule une nouvelle température ambiante de consigne qui sert à ajuster la température de départ.- Différence = température ambiante de consigne paramétrée - température ambiante actuelle- Nouvelle température ambiante de consigne = température ambiante de consigne paramétrée + différenceCondition : le boîtier de gestion ou la télécommande est affectée à la zone où il ou elle se trouve effectivement dans la fonctionAffectation zones:.La fonctionInfluence t° amb. : est sans effet si le paramètrePas d'affect. est activé dans la fonctionAffectation zones:.
	→ Type de réglage :	T-O-R	Renvoie à une régulation de type « tout-ou-rien » (Marche/Arrêt)
		Analog.	Correspond à une régulation modulable
→ Zone
	→ Zone activée :	Désactivation des zones non utilisées. Toutes les zones existantes s'affichent à l'écran.
	→ Affectation zones :	Affectation du boîtier de gestion ou de la télécommande à la zone qui convient. Le boîtier de gestion ou la télécommande doit se trouver effectivement dans la zone spécifiée. La régulation utilise alors également le capteur de température ambiante de l'appareil correspondant. La télécommande utilise toutes les valeurs de la zone d'affectation. Si vous n'avez affecté aucune zone au boîtier de gestion ou à la télécommande, la fonctionInfluence t° amb. : est inopérante.
	→ Statut vanne zone :
→ Eau chaude sanitaire
	→ Ballon :	En présence d'un ballon d'eau chaude sanitaire, il faut sélectionner le réglageActif.
	→ T° départ de consigne: °C
	→ Pompe de circulation :
	→ Jour anti-légion. :	Il s'agit de définir les jours d'exécution de la fonction anti-légionelles. Ces jours-là, l'eau est chauffée à plus de 60 °C. La pompe de circulation est mise en marche. La fonction s'arrête au bout de 120 minutes au maximum.Si la fonctionAbsenceest activée, la fonction anti-légionelles ne s'exécute pas. Dès que la fonctionAbsenceprend fin, la fonction anti-légionelles s'exécute.
	→ Heure anti-légionelles :	Il s'agit de déterminer l'heure à laquelle la fonction anti-légionelles doit être exécutée.
	→ Hystérésis charge ballon : K	La charge du ballon démarre dès que la température du ballon < température désirée - valeur de l'hystérésis.
	→ Décalage charge bal-lon : K	Température désirée + décalage = température de départ du ballon d'eau chaude sanitaire.

2 Description du produit

MENU PRINCIPAL → RÉGLAGES → Menu installateur → Configuration du système
	→ Durée max. charge ballon :	Il s'agit de définir la durée maximale de charge du ballon d'eau chaude sanitaire sans interruption. Si le délai maximal ou la température de consigne est atteinte, le boîtier de gestion autorise la fonction de chauffage. Le réglage Arrêt signifie : pas de limitation de la durée de charge du ballon.
	→ Tps coupure charge ballon : min	Il s'agit de définir l'intervalle au cours duquel la charge du ballon est bloquée à l'issue de la durée de charge max. Le boîtier de gestion inhibe la fonction de chauffage tout au long de la durée de blocage.
	→ Charge ballon en parallèle :	Le circuit du mitigeur est chauffé en parallèle au cours de la charge du ballon d'eau chaude sanitaire. Le circuit chauffage non mitigé est systématiquement coupé au cours de la charge du ballon.
→ Profil de T° de séchage de dalle		Il s'agit de régler la température de départ de consigne au jour le jour, suivant le cahier des charges de construction

3 📋 -- Installation électrique, montage

L'installation électrique doit être réalisée exclusivement par un électricien qualifié.

Il faut mettre l'installation de chauffage hors service avant d'intervenir dessus.

3.1 Sélection des conduites

▶ N'utilisez pas de câbles souples pour la tension secteur.
▶ Utilisez des câbles sous gaine (par ex. NYM 3x1,5) pour la tension secteur.

Section de câble

Ligne eBUS (très basse tension)	≥ 0,75 mm^2
Câble de sonde (basse tension)	≥ 0,75 mm^2

Longueur de conduite

Câbles de sonde	≤ 50 m
Câbles de bus	≤ 125 m

3.2 Montage du boîtier de gestion

i

4 -- Mise en fonctionnement

4 -- Mise en fonctionnement

4.1 Conditions préalables à la mise en service

• Le montage et l'installation électrique du boîtier de gestion et de la sonde de température extérieure, le cas échéant, sont terminés.
• La mise en fonctionnement de l'ensemble des composants du système (à l'exception du boîtier de gestion) est terminée.

4.2 Exécution du guide d'installation

Vous en êtes au stade de l'invite Langue : de l'assistant d'installation.

L'installation assistée du boîtier de gestion vous fait parcourir toute une liste de fonctions. Pour chacune de ces fonctions, vous devrez sélectionner une valeur de réglage en accord avec la configuration de l'installation de chauffage.

4.2.1 Fermeture du guide d'installation

Une fois que l'assistant d'installation s'est exécuté jusqu'au bout, Sélectionnez l'étape suivante. s'affiche à l'écran.

Configuration du système : l'assistant d'installation bascule dans la configuration de l'installation via le menu réservé à l'installateur, pour vous permettre d'optimiser l'installation de chauffage.

Démarrage installation : l'assistant d'installation bascule sur l'affichage de base et l'installation de chauffage fonctionne avec les valeurs paramétrées.

4.3 Modification ultérieure des réglages

Tous les réglages que vous avez effectués par l'intermédiaire de l'installation assistée peuvent être modifiés ultérieurement en passant par le niveau de commande utilisateur ou le menu réservé à l'installateur.

5 Messages de défaut et de maintenance

5.1 Message d'erreur

L'écran affiche la mention ⚠️ avec le libellé du message de défaut.

Vous trouverez les messages de défaut dans : MENU PRINCIPAL → RÉGLAGES → Menu installateur → Liste des défauts

Dépannage des défauts de fonctionnement (→ annexe)

5.2 Message d'entretien

L'écran affiche la mention avec le libellé du message de maintenance. Message de maintenance (→ annexe)

6 Information sur le produit

6.1 Respect et conservation des documents complémentaires applicables

▶ Tenez compte de l'ensemble des notices qui accompagnent les composants de l'installation.
En votre qualité d'utilisateur, vous devez conserver soigneusement cette notice ainsi que tous les autres documents complémentaires applicables pour pouvoir vous y référer ultérieurement.

6.2 Validité de la notice

Cette notice s'applique exclusivement aux modèles suivants :

- 0020260994

6.3 Plaque signalétique

La plaque signalétique se trouve au dos du produit.

Mentions figurant sur la plaque signa-létique	Signification
Numéro de série	sert à l'identifica-tion, 7ème au 16ème chiffre = référence d'article du produit
MiSet	Désignation du pro-duit
V	Tension nominale
mA	Courant assigné
	Lire la notice

6.4 Numéro de série

Vous trouverez le numéro de série en sélectionnant MENU PRINCIPAL → INFORMATION → Numéro de série. Le numéro d'article à 10 chiffres se trouve à la seconde ligne.

6.5 Marquage CE

Le marquage CE atteste que les produits sont conformes aux exigences élémentaires des directives applicables, conformément à la déclaration de conformité.

La déclaration de conformité est disponible chez le fabricant.

6.6 Garantie et service après-vente

6.6.1 Garantie

Vous trouverez des informations sur la garantie constructeur dans la section Country specifics.

6.6.2 Service après-vente

Les coordonnées de notre service client sont indiquées au verso ou sur notre site Internet.

6.7 Recyclage et mise au rebut

▶ Confiez la mise au rebut de l'emballage à l'installateur spécialisé qui a installé le produit.

Si le produit porte ce symbole :

▶ Dans ce cas, ne jetez pas le produit avec les ordures ménagères.
- Éliminez le produit auprès d'un point de collecte d'équipements électriques et électroniques usagés.

---- Emballage ----

Procédez à la mise au rebut de l'emballage dans les règles.
▶ Conformez-vous à toutes les prescriptions en vigueur.

6.8 Caractéristiques du produit conformément au règlement UE n° 811/2013, 812/2013

L'efficacité saisonnière de chauffage des locaux inclut systématiquement, dans le cas des appareils avec régulateur à sonde extérieure intégré et possibilité d'activation d'une fonction de thermostat d'ambiance, un coefficient de correction pour régulateur de catégorie VI. On ne peut exclure un écart par rapport à l'efficacité saisonnière de chauffage des locaux en cas de désactivation de cette fonction.

6 Information sur le produit

Catégorie du régulateur de température	VI
Contribution à l’efficacité énergétique saisonnière de chauffage des locaux ηs	4,0 %

6.9 Caractéristiques techniques - boîtier de gestion

Tension nominale	9 ... 24 V ---
Tension de choc mesurée	330 V
Degré de pollution	2
Courant assigné	< 50 mA
Section des câbles de rac-cordement	0,75 ... 1,5 mm ^2
Type de protection	IP 20
Classe de protection	III
Température pour le contrôle de pression des billes	75 °C
Température ambiante max. admissible	0 ... 60 °C
Humidité amb. act	35 ... 95 %
Principe de fonctionnement	Type 1
Hauteur	122 mm
Largeur	122 mm
Profondeur	26 mm

Annexe

A Dépannage, message de maintenance

A.1 Dépannage

Anomalie	Cause possible	Mesure
Écran sombre	Défaut logiciel	1. Appuyez sur la touche en haut à droite du boîtier de gestion pendant plus de 5 secondes pour forcer le redémarrage.2. Éteignez tous les générateurs de chaleur pendant environ 1 minute en agissant sur les interrupteurs principaux.3. Si le message de défaut persiste, contactez le professionnel qualifié.
Écran qui ne réagit pas à la manipulation de l'interface utilisateur	Défaut logiciel	1. Appuyez sur la touche en haut à droite du boîtier de gestion pendant plus de 5 secondes pour forcer le redémarrage.2. Éteignez tous les générateurs de chaleur pendant environ 1 minute en agissant sur les interrupteurs principaux.3. Si le message de défaut persiste, contactez le professionnel qualifié.
Écran :Le produit est verrouillé., modification des réglages et des valeurs impossible	Le verrouillage des touches est activé.	► Appuyez sur la touche en haut à droite du boîtier de gestion pendant env. 1 seconde pour désactiver le verrouillage des touches.
Écran :F. Défaut chaudière, le code défaut qui s'affiche à l'écran est concret, par ex. F.33 et la chaudière concernée	Défaut chaudière	1. Réinitialisez la chaudière. Pour cela, appuyez d'abord surRéinitialiser, puis sur Oui.2. Si le message de défaut persiste, contactez le professionnel qualifié.
Écran : vous ne comprenez pas la langue paramétrée	Langue paramétrée erronée	1. Appuyez 2 fois sur ≡.2. Sélectionnez la dernière option [780C] RÉ-GLAGES) et validez avec √.3. Sélectionnez la deuxième option dans RÉGLAGES et validez avec √.4. Sélectionnez la langue de votre choix et validez avec √.

A.2 Messages de maintenance

#	Message	Description	Travaux de maintenance	Intervalle
1	Manque d'eau : su-vez les indications du gén. de chal.	La pression de l'eau dans l'installation de chauffage est insuffisante.	Reportez-vous à la notice d'utilisation du générateur de chaleur concerné pour savoir comment procéder au remplissage d'eau	Voir la notice d'utilisation du générateur de chaleur

B

-- Message d'anomalie, dépannage, message de maintenance

B.1 Dépannage

Anomalie	Cause possible	Mesure
Écran sombre	Défaut logiciel	1. Appuyez sur la touche en haut à droite du boîtier de gestion pendant plus de 5 secondes pour forcer le redémarrage.2. Éteignez, puis rallumez l'interrupteur du générateur de chaleur qui alimente le boîtier de gestion.
	Pas d'alimentation électrique au niveau du générateur de chaleur	► Rétablissez l'alimentation électrique du générateur de chaleur qui alimente le boîtier de gestion.
	Produit défectueux	► Remplacez l'appareil.
Écran qui ne réagit pas à la manipulation de l'interface utilisateur	Défaut logiciel	► Éteignez, puis rallumez l'interrupteur du générateur de chaleur qui alimente le boîtier de gestion.
	Produit défectueux	► Remplacez l'appareil.
Le générateur de chaleur continue à chauffer alors que la température ambiante est atteinte	Valeur erronée dans la fonction Influence t^ amb. : ou Affectation zones :	1. À la fonction Influence t^ amb. : , réglez la valeur Actif ou Étendu.2. Affectez l'adresse du boîtier de gestion à la zone où se trouve le boîtier de gestion par le biais de la fonction Affectation zones : .
L'installation de chauffage reste en mode eau chaude sanitaire	Le générateur de chaleur ne peut pas atteindre la température de départ de consigne max.	► Baissez la valeur de réglage de la fonction T^ départ consigne max. : °C.
Aucune modification possible dans le menu réservé à l'installateur	Code d'accès au menu réservé à l'installateur inconnu	► Réinitialisez le boîtier de gestion et restaurez le réglage d'usine. Toutes les valeurs réglées seront perdues.

B.2 Élimination des défauts

Message	Cause possible	Mesure
Signal sonde temp. ext. invalide	Sonde de tempéra-ture extérieure défectueuse	► Changez la sonde de température exté-rieure.
Communication générateur chal. 1 inter-rompue	Câble défectueux	► Changez le câble.
	Connexion incorrecte	► Vérifiez la connexion.
Télécommande 1 manquante	Télécommande man-quante	► Raccordez la télécommande.
Signal capteur de temp. amb. régula-teur invalide	Capteur de tempéra-ture ambiante défectueux	► Remplacez le régulateur.
Signal capteur de temp. amb. télécom-mande 1 invalide	Capteur de tempéra-ture ambiante défectueux	► Changez la télécommande.
Affectation télécom-mande 1 manquante	La télécommande 1 n’a pas été affectée à une zone.	► Affectez l’adresse qui convient à la télécom-mande avec la fonctionAffectation zones:.
Activation d’une zone manquante	Une des zones utili-sées n’est pas activée.	► À la fonctionZone activée:, sélectionnez la valeurOui.

B.3 Messages de maintenance

#	Message	Description	Travaux de maintenance	Intervalle
1	Le gén. de chal. 1 nécessite une maintenance	Il y a des travaux de maintenance à effectuer sur le générateur de chaleur.	Reportez-vous à la notice d'utilisation ou d'installation du générateur de chaleur concerné pour savoir quels sont les travaux de maintenance	Reportez-vous à la notice d'utilisation ou d'installation du générateur de chaleur
2	Manque d'eau : suivez les indications du gén. de chal.	La pression de l'eau dans l'installation de chauffage est insuffisante.	Manque d'eau : suivez les instructions du générateur de chaleur	Reportez-vous à la notice d'utilisation ou d'installation du générateur de chaleur
3	Maintenance Adressez-vous à:	Date d'échéance de la prochaine maintenance de l'installation de chauffage.	Procédez aux travaux de maintenance re-quis	Date spécifiée dans le régulateur

Index

C

Câbles, longueur maximale.... 59

Câbles, section minimale 59

Conditions préalables à la mise en service de l'installation de chauffage..... 62

Conditions préalables, mise en service... 62

Conduites, sélection 59

D

Défaut....62

Documents 62

E

Écran 51

Éléments de commande.... 51

Exécution de l'assistant d'installation ..... 62

F

Fonctions de commande et d'affichage ... 52

G

Gel 48

|

Installateur spécialisé 47

M

Maintenance 62

Marquage CE 63

Mise au rebut....63

N

Numéro de série....63

P

Prescriptions....48

Prévention des dysfonctionnements ..... 50

Q

Qualifications 47

R

Recyclage....63

Référence d'article 63

Réglage de la courbe de chauffage ..... 50

U

Utilisation conforme 47

V

Visualisation de la référence d'article..... 63

Visualisation du numéro de série ...... 63

Country specifics

1 AT, Österreich

– Austria –

1.1 Garantie

Dans l'intérêt des utilisateurs et eu égard à la technicité de ses produits, Saunier Duval recommande que leur installation, ainsi que leur mise en service et leur entretien le cas échéant, soient réalisés par des professionnels qualifiés, en conformité avec les règles de l'art, les normes en vigueur et les instructions émises par Saunier Duval.

Les produits Saunier Duval font l'objet d'une garantie constructeur minimum de 2 ans accordée par le constructeur. La durée et les conditions spécifiques de cette garantie sont définies dans la Carte de Garantie livrée avec le produit.

Cette « garantie constructeur » n'a pas pour effet d'exclure l'application des garanties légales prévues par ailleurs au bénéfice de l'acheteur du produit concerné, étant entendu que ces garanties ne pourront s'appliquer dans le cas où la défaillance du produit trouverait son origine dans des causes qui lui sont étrangères, en ce compris notamment :

• défaut d'installation, de réglage, de mise en service, d'entretien ou de maintenance, notamment lorsque ces opérations n'ont pas été réalisées par un professionnel qualifié, dans le respect des règles de l'art ou des recommandations émise par le fabricant (notamment dans la documentation technique mise à disposition des utilisateurs ou des professionnels) ;
• caractéristiques techniques inadaptées aux normes applicables dans la région d'installation ;
• défaillance de l'installation ou des appareils auxquels les produits Saunier Duval sont raccordés ;
• dimensionnement inapproprié aux caractéristiques de l'installation ;

• conditions de transport ou de stockage inappropriées ;

• usage anormal des produits ou des installations auxquelles ils sont reliés ;

• dysfonctionnement d'une pièce de rechange non commercialisée par le constructeur ;
• environnement inapproprié au fonctionnement normal des produits, en ce compris : caractéristiques de la tension d'alimentation électrique, nature ou pression de l'eau utilisée, embouage, gel, atmosphère corrosive, ventilation insuffisante, protections inadaptées, etc. ;
• Intervention d'un tiers ou cas de force majeure tel que défini par la Loi et les Tribunaux français.

3.2 Service après-vente

Les coordonnées de notre service après-vente sont indiquées au verso ou sur le site www.saunierduval.fr.

4 PT, Portugal

- Portugal -

4.1 Garantia

SAS au capital de 19 800 000 euros - RCS Créteil 312 574 346 – Siège

social: 8 Avenue Pablo Picasso

94120 Fontenay-sous-Bois

Téléphone 01 4974 1111 – Fax [phone]

www.saunierduval.fr

Vaillant Group International GmbH

Berghauser Strasse 40 – 42859 Remscheid

Tel. [phone]

www.saunierduval.com
