MODE D'EMPLOI MIPRO SENSE SAUNIER DUVAL

fr Notice d'utilisation et d'installation

Notice d’utilisation et d'installation

Sommaire 1 Sécurité. 1.1 Utilisation conforme 1.2 Consignes générales de sécurité . e 1.3 ñ - Sécurité/prescriptions … 98 2 Description du produit … 2.1 Quelle est la nomenclature à utiliser ? 2.2 Quel est le rôle de la fonction de protection contre le gel 99 2.3 Quelles sont les définitions des di températures ?. 24 Qu'est-ce qu'une zone 2.5 Qu'est-ce que la circulation ? … 99 2.6 Qu'est-ce qu'une régulation sur température départ chauffage fixe ? … 2.7 Qu'est-ce qu'une plage horaire ? . 2.8 Quel est le rôle du gestionnaire hybride 2.9 Prévention des dysfonctionnements… 2.10 Réglage de la courbe de chauffage. 2.11 Écran, interface utilisateur et symbole: 2.12 Fonctions de commande et d'affichag, e 3 ñ -- Installation électrique, montage. 110 3.1 Sélection des conduites. 3.2 Montage du boîtier de gestion et de la sonde de température extérieure e 4 ñ - Utilisation des modules de fonction, schéma d'installation, mise en fonctionnement... 4.1 Système sans module de fonction 4.2 Système avec module de fonction FM3 . 4.3 Système avec module de fonction FM5 . 44 Utilisation des modules de fonction . 45 Affectation des raccordements du module de fonction FM5 46 Affectation des raccordements du module de fonction FM3. 4.7 Paramétrage du code de schéma d'installation … 48 Combinaisons entre schéma configuration des modules de fonction … 49 Schéma d'installation et schéma électrique . 121 ® 5 Ë -- Mise en fonctionnement... 5.1 Conditions préalables à la mise en service 5.2 Exécution du guide d'installation 5.3 Modification ultérieure des réglages … 138

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

Anomalie, messages de défaut et de

maintenance ……. - 138 Anomalie… 138 Message d'erreui 138 Message d'entretien … 138 Information sur le produi . 139

Respect et conservation des documents

complémentaires applicables 139 Validité de la notice. 139 Plaque signalétique 139 Numéro de série 139

Marquage CI Garantie et service après-vente

Recyclage et mise au rebut … 139 Caractéristiques du produit conformément au règlement UE n° 811/2013, 812/2013 … 139 Caractéristiques techniques - boîtier de gestion 139 .140 Dépannage, message de m: 140 Dépannage 140 Messages de maintenance. 140

ñ - Message d’anomalie, dépannage,

message de maintenance 141 Dépannage 141 Élimination des défauts. 141 Messages de maintenance. 143

Toute utilisation incorrecte ou non conforme risque d’endommager le produit et d’autres biens matériels.

Utilisation conforme

Ce produit a été spécialement prévu pour ré- guler une installation de chauffage compor- tant des générateurs de chaleur du même fa- bricant via une interface eBUS.

Le système régule les éléments suivants, en fonction de la configuration du système :

— Production d’eau chaude sanitaire Circulation

L'utilisation conforme du produit suppose :

— le respect de l'ensemble des documents complémentaires applicables fournis avec le produit ainsi que les autres composants de l'installation

— une installation et un montage conformes aux critères d'homologation du produit et du système

L'utilisation conforme de l'appareil suppose, en outre, une installation conforme au code IP.

Ce produit peut être utilisé par des enfants âgés d’au moins 8 ans ainsi que des per- sonnes qui ne sont pas en pleine possession de leurs capacités physiques, sensorielles ou mentales, ou encore qui manquent d’ex- périence ou de connaissances, à condition qu'elles aient été formées pour utiliser le pro- duit en toute sécurité, qu’elles comprennent les risques encourus ou qu'elles soient cor- rectement encadrées. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l'entretien courant du produit ne doivent sur- tout pas être effectués par des enfants sans surveillance.

Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé dans la notice sera considérée comme non conforme.

1.2.1 Danger en cas de qualification insuffisante

Consignes générales de sécurité

Les opérations suivantes ne peuvent être ef- fectuées que par des professionnels suffi- samment qualifiés :

— Mise en service — Mise hors service

> Conformez-vous systématiquement à l'état de la technique.

Les travaux et les fonctions qui ne peuvent être exécutés ou réglés que par le profes- sionnel qualifié sont repérés par le symbole ©

1.2.2 Danger en cas d'erreur de manipulation

Toute erreur de manipulation présente un danger pour vous-même, pour des tiers et peut aussi provoquer des dommages maté- riels.

+ Lisez soigneusement la présente notice et l'ensemble des documents complémen- taires applicables, et tout particulièrement le chapitre « Sécurité » et les avertisse- ments.

+ En votre qualité d'utilisateur, vous n'êtes autorisé à effectuer que les tâches abor- dées dans la présente notice d'utilisation qui ne sont pas repérées par le symbole e

© 13 Ë -- Sécurité/prescriptions

1.3.1 Risque de dommages matériels sous l'effet du gel

> N'installez pas le produit dans une pièce exposée à un risque de gel.

1.3.2 Prescriptions (directives, lois, normes)

> Veuillez respecter les prescriptions, normes, directives, décrets et lois en vigueur dans le pays.

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

2 Description du produit

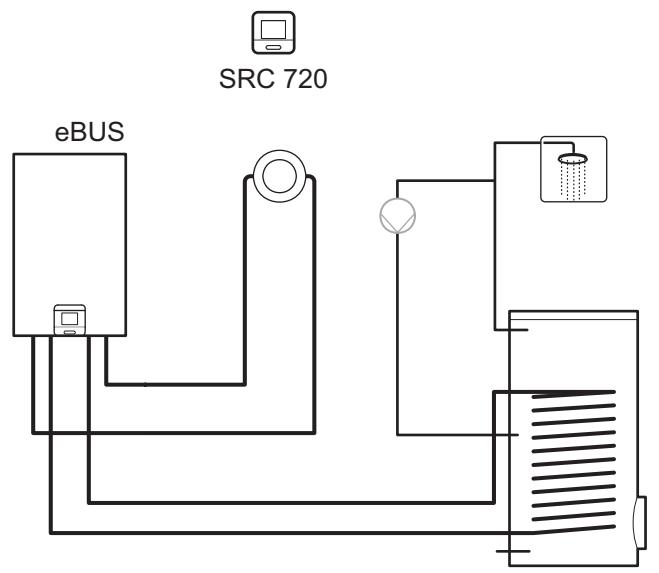

— Boîtier de gestion : au lieu de SRC 720

— Télécommande : au lieu de SR 92

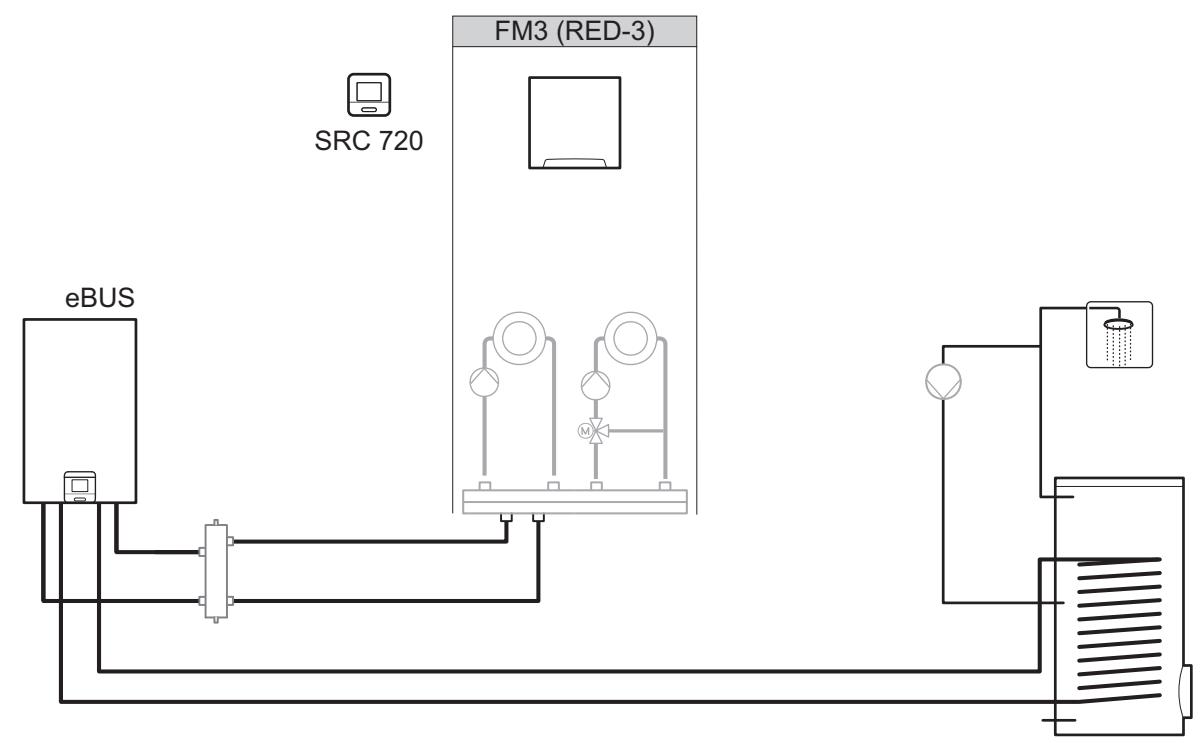

— Module de fonction FM3 où FM3 : au lieu de RED-3 — Module de fonction FM5 ou FMS : au lieu de RED-5

Quelle est la nomenclature à utiliser ?

2.2 Quel est le rôle de la fonction de protection

La fonction de protection antigel protège l'installation de chauffage et l'habitation des dommages causés par le gel.

À des températures extérieures

— inférieures à 4 °C pendant plus de 4 heures, le boîtier de gestion active le générateur de chaleur et règle la température ambiante de consigne sur 5 °C au minimum. — supérieures à 4 °C, le boîtier de gestion n’active pas le générateur de chaleur, mais surveille la température ex- térieure. 2.3 Quelles sont les définitions des différentes températures ?

Le paramètre Température désirée correspond à la tempé- rature à laquelle les pièces de séjour doivent être chauffées.

Le paramètre Température d’abaissement correspond à la température en dessous de laquelle les pièces de séjour ne doivent pas descendre en dehors des plages horaires.

Le paramètre Température de départ correspond à la tem- pérature de l'eau de chauffage à la sortie du générateur de chaleur.

2.4 Qu'est-ce qu’une zone ?

On peut répartir un bâtiment en différents secteurs appelés zones. Chaque zone peut répondre à des exigences pré- cises concernant l'installation de chauffage.

Exemple de répartition en zones :

— Prenons une maison avec un chauffage au sol (zone 1) et un chauffage par radiateurs (zone 2).

— Une maison comporte plusieurs unités d'habitation auto- nomes. Chaque unité d'habitation correspond à une zone donnée.

2.5 Qu'est-ce que la circulation ?

La conduite d'eau chaude est raccordée à une conduite d’eau supplémentaire pour former un circuit avec le ballon d'eau chaude sanitaire. La pompe de circulation fait circuler en permanence l'eau chaude sanitaire dans le système de tubage (bouclage), de sorte que l'eau chaude soit disponible immédiatement même au niveau des points de puisage les plus éloignés.

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

2.6 Qu'est-ce qu’une régulation sur température

départ chauffage fixe ?

Le boîtier de gestion régule la température de départ suivant deux valeurs fixes paramétrées, qui sont indépendantes de la température ambiante et de la température extérieure. Ce mode de régulation convient entre autres pour les rideaux d'air pour porte ou pour chauffer une piscine.

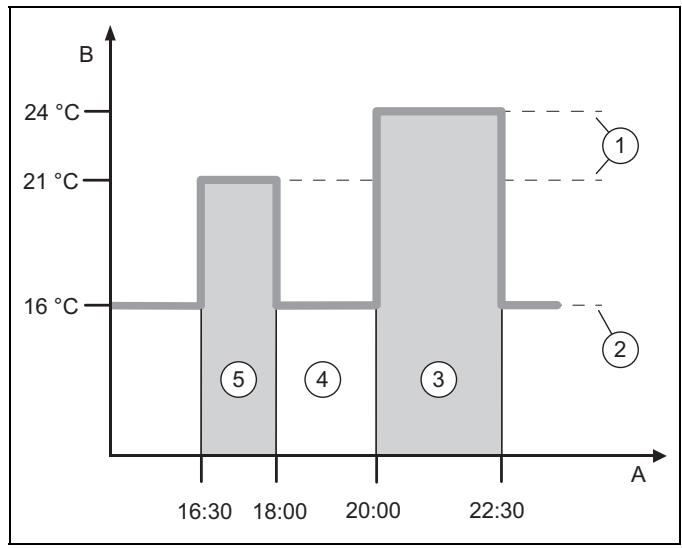

2.7 Qu'est-ce qu’une plage horaire ? Exemple de chauffage en mode : programme horaire B 24 °C] r——- » 21°C = - 16 °C — — b Î Î Î Î A 16:30 18:00 20:00 22:30 A Heure Période 2 B Température 4 En dehors des plages 1 Température souhaitée horaires 5 Période 1 2 Abaissement temp.

Une journée peut être subdivisée en plusieurs plages ho- raires (3) et (5). Chaque plage horaire couvre un intervalle de temps bien précis. Les plages horaires ne doivent pas se chevaucher. Vous pouvez spécifier une température désirée (1) pour chacune des plages horaires.

16:30 à 18:00 ; 21 °C

20:00 à 22:30 ; 24 °C Au cours des plages horaires, le boîtier de gestion chauffe les pièces de séjour à la température désirée. En dehors des plages horaires (4), le boîtier de gestion chauffe les pièces à la température d'abaissement (2), qui est plus basse.

2.8 Quel est le rôle du gestionnaire hybride ?

Le gestionnaire hybride détermine, par calcul, quel est le moyen le plus économique de couvrir les besoins en cha- leur (pompe à chaleur ou chaudière d'appoint). Le calcul est basé sur des critères précis, et plus précisément les tarifs paramétrés en regard des besoins en chaleur.

Pour que la pompe à chaleur et la chaudière supplémentaire puissent fonctionner ensemble efficacement, il faut que les tarifs soient correctement spécifiés. Voir le tableau Option RÉGLAGES (- page 103). Dans le cas contraire, le coût risque d'être majoré.

2.9 Prévention des dysfonctionnements

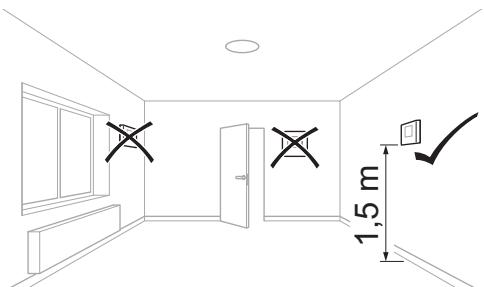

> Veillez à ce que le boîtier de gestion ne se trouve pas derrière des meubles, des rideaux ou d’autres objets.

> Si le boîtier de gestion se trouve dans la pièce de séjour, ouvrez les vannes thermostatiques de radiateur à fond dans le séjour.

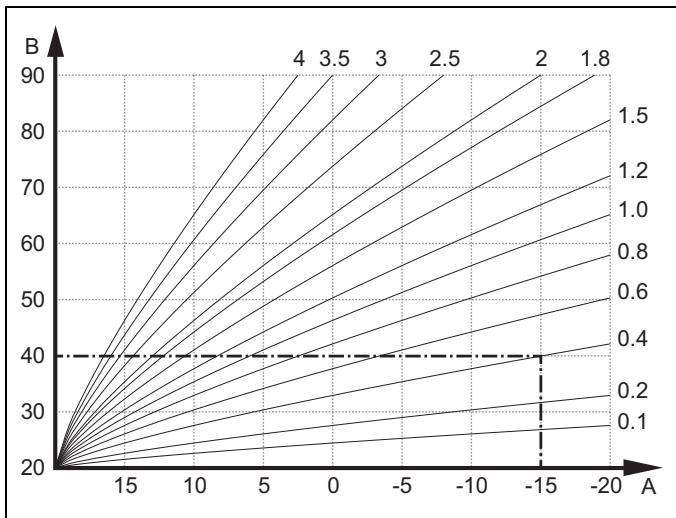

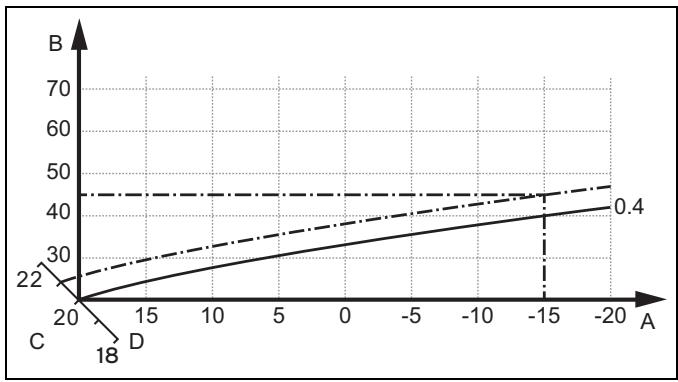

2.10 Réglage de la courbe de chauffage sA 435 3 4

A Température extérieure B

en°C Température de départ

de consigne en °C La figure illustre les courbes de chauffage possibles (de 0,1 à 4,0) pour une température ambiante de consigne de 20 °C. Si la courbe de chauffe 0.4 est sélectionnée, par exemple, la température de départ est réglée sur 40 °C lorsque la tempé- rature extérieure est de -15 °C.

DS 15 10 5 0 5 10 15 20% CS A Température extérieure C Température ambiante en°C de consigne en °C B Température de départ D Axa

de consigne en °C Si la courbe de chauffage sélectionnée est la courbe 0,4 et que la température ambiante de consigne est de 21 °C, la courbe de chauffage se décale comme représenté sur l'illus- tration. La courbe de chauffe se déplace selon un axe de 45° en fonction de la valeur de la température ambiante désirée. À une température extérieure de -15 °C, la régulation fait en sorte que la température de départ soit de 45 °C.

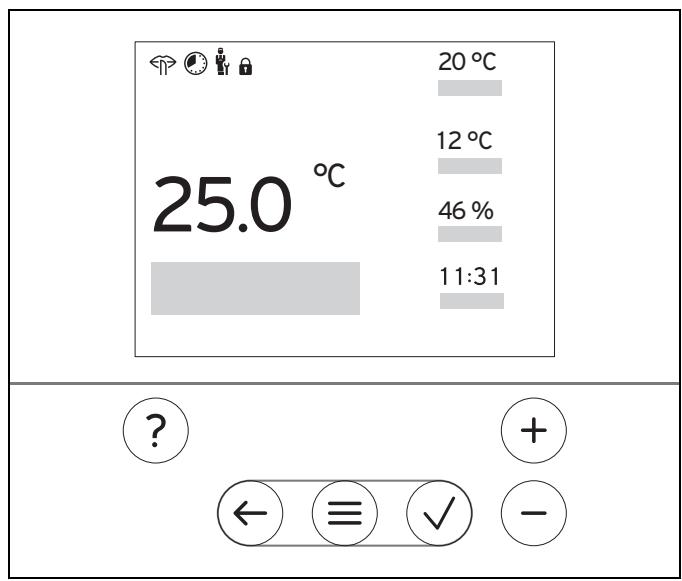

2.11 Écran, interface utilisateur et symboles Obs 20°C 12°C °C 25.0 ss . 11:31

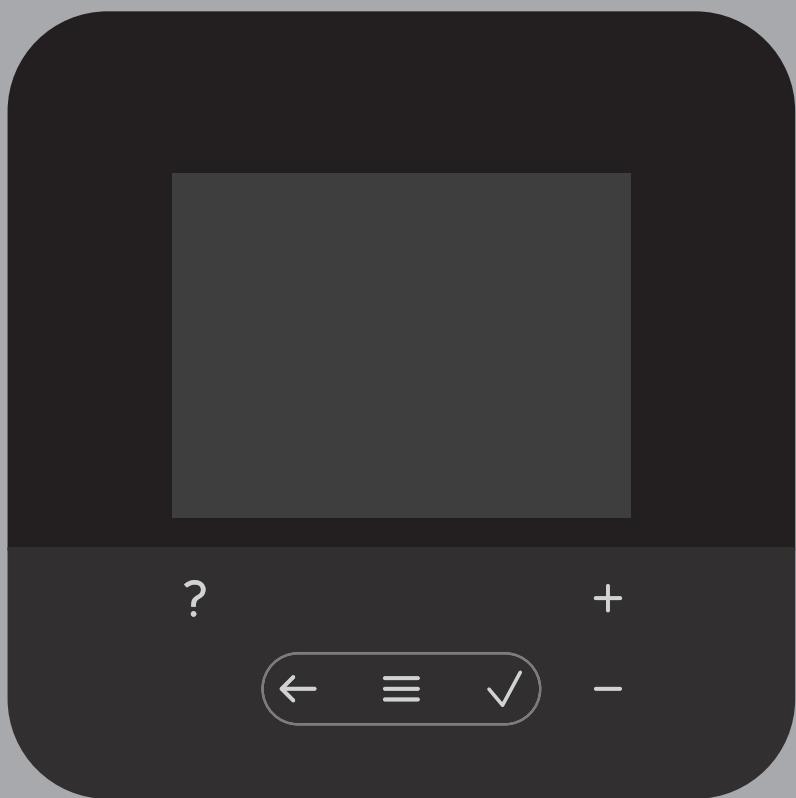

2.11.1 Éléments de commande

— Accéder au menu — Retour au menu principal

— Validation/modification de la sélection — Enregistrement des valeurs de réglage

— Retour au niveau précédent — Annulation de la saisie

— Navigation dans la structure des menus — Diminuer ou augmenter la valeur de réglage — Accès aux différents chiffres/lettres

— Accès à l'aide — Activation de l'assistant de programmation

Les éléments actifs de l'interface utilisateur sont en rouge.

N T7 : accès à l'affichage de base.

. 7 : accès au menu.

Chauffage programmé activé

Verrouillage des touches activé

Défauts dans l'installation de chauffage

& Contacter un professionnel qualifié

Mode silencieux activé

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

2.12 Fonctions de commande et d'affichage

Les fonctions décrites dans ce chapitre ne sont pas toutes compatibles avec toutes les configurations d'installa- tion.

Pour accéder au menu, appuyez 2 x sur Ÿ

2.12.1 Option RÉGULATION MENU PRINCIPAL + RÉGULATION

— Nom de la zone Modification du nom Zone 1 d'usine

— Chauffage - Mode : — Manuel — Température désirée: °C Maintien de la température désirée sans interruption

= Programm. = Programmation hebdomadaire

— T° d'abaissement : °C Programmation hebdomadaire : possibilité de régler jusqu'à 12 plages horaires et températures désirées par jour

Le professionnel qualifié définit le comportement de l'installation de chauffage en dehors des plages horaires avec la fonction Mode d'abaissement :.

Conséquences en mode Mode d'abaissement : :

— ECO: le chauffage est coupé en dehors des plages horaires. La protection antigel est activée. — Normal : en dehors des plages horaires, c'est la température d'abaissement qui s'applique.

: °C : valable au cours des plages horaires

Le chauffage est coupé, il y a de l'eau chaude sanitaire, la protection contre le gel est activée

— Rafraîchissement — Manuel — Température désirée : °C Mode : Maintien de la température désirée sans interruption

= Programm. = Programmation hebdomadaire

— Température désirée : °C Programmation hebdomadaire : possibilité de définir 12 plages horaires par jour au maximum. Le rafraîchissement est désactivé en dehors des plages horaires

Température désirée : °C : valable au cours des plages horaires En dehors des plages horaires, le rafraîchissement est coupé

Le rafraîchissement est coupé, il y a de l'eau chaude sanitaire

= Absence = Toutes : s'applique à l'ensemble des zones au cours de l'intervalle spécifié

= Zone : s'applique à la zone sélectionnée au cours de l'intervalle spécifié

Mode chauffage et eau chaude sanitaire désactivé, protection contre le gel activée

= Rafraîch. quelques jours Le rafraîchissement est activé pendant l'intervalle de temps défini. Les paramètres du mode rafraï- chissement et la température désirée proviennent de la fonction Rafraîchissement

— Régulation t° dép. fixe circuit 1

— Chauffage - Mode : — Manuel

Maintien ininterrompu du paramètre T° départ cons. désirée : °C réglé par le professionnel qualifié.

= Programm. = Programmation hebdomadaire

Programmation hebdomad: : possibilité de définir 12 plages horaires par jour Au cours des plages horaires, la régulation se base sur T° départ cons. désirée : °C.

En dehors des plages horaires, la régulation se base sur T° départ cons. abaissement : °C ou le circuit chauffage se coupe.

Si T° départ cons. abaissement : °C = 0 °C, la protection contre le gel n'est plus garantie. Ces deux températures sont paramétrées par le professionnel qualifié.

Le circuit chauffage est coupé.

— Eau chaude sanitaire

0020288095_01 MiPro Sense Notice d'utilisation et d'installation 101

MENU PRINCIPAL - RÉGULATION

- Mode : — Manuel — Température d’eau chaude

Maintien de la température d'eau chaude sans interruption

= Programm. = Programmation hebdomadaire ECS

— Température ECS : °C

— Programmation hebdo. circulation

Programmation hebdomadaire ECS : possibilité de définir 3 plages horaires par jour Température ECS : °C : valable au cours des plages horaires

En dehors des plages horaires, le mode eau chaude sanitaire est coupé

Programmation hebdo. circulation : possibilité de définir 3 plages horaires par jour

Au cours des plages horaires, la pompe de circulation fait circuler l'eau chaude en direction des points de puisage (bouclage)

En dehors des plages horaires, la pompe de circulation est coupée

Le mode eau chaude sanitaire est coupé

— Circuit d'eau chaude 1

- Mode : — Manuel — Température ECS : °C Maintien de la température d'eau chaude sans interruption

= Programm. = Programmation hebdomadaire ECS

— Température ECS : °C Programmation hebdomadaire ECS : possibilité de définir 3 plages horaires par jour Température ECS : °C : valable au cours des plages horaires En dehors des plages horaires, le mode eau chaude sanitaire est coupé

Le mode eau chaude sanitaire est coupé

— Poussée de l'ECS Chauffage ponctuel de l'eau qui se trouve dans le ballon

— Poussée de la venti active.

Mode chauffage coupé pour une durée de 30 minutes.

— Protection humidité — Humidité ambiante max. : %rel : mise en marche du déshumidificateur en cas de dépassement de la valeur. Quand la valeur redescend en dessous du seuil, le déshumidificateur se coupe.

= Assistant de programmation | Programmation de la température désirée pour la période du lundi au vendredi et du samedi au di- manche. La programmation s'applique aux fonctions Chauffage, Rafraîchissement, Eau chaude sanitaire et Circulation qui doivent se déclencher à des périodes définies.

Écrase le programme hebdomadaire pour les fonctions Chauffage, Rafraîchissement, Eau chaude sanitaire et Circulation

— Arrêt du système L'installation est éteinte. La protection antigel est activée.

2.12.2 Option INFORMATION MENU PRINCIPAL + INFORMATION

— Températures actuelles

— Circuit d'eau chaude 1

— Pression d'eau : bar

— Humidité ambiante actuelle

= Données conso. énergétiques

= Energie environnem. accumulée

— Consommation en électricité — Chauffage

— Eau chaude sanitaire

— Consommation de combustible | - Chauffage

— Eau chaude sanitaire

102 Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

MENU PRINCIPAL + INFORMATION

— Consommation de combustible | - Installation

Affichage de la consommation et du rendement énergétiques

Le régulateur indique les valeurs de consommation et de rendement énergétiques à l'écran, mais aussi sur l'application complémentaire. Les valeurs de l'installation affichées par le régulateur sont des valeurs estimatives. Ces valeurs sont notamment fonction des critères suivants

— _Installation/configuration de l'installation de chauffage

— Comportement de l'utilisateur

— Conditions saisonnières

—_ Tolérances et composants

Le système ne tient pas compte des composants externes, comme les pompes de chauffage, les soupapes, les autres consommateurs et générateurs du foyer.

Les écarts entre la consommation/le rendement énergétiques affichés et la consommation/le rendement énergétiques effectifs peuvent être non négligeables.

Les informations relatives à la consommation ou au rendement énergétique ne sont pas prévues pour créer ou comparer des factures de consommation.

Éléments consultables : Mois actuel, Mois précédent, Année actuelle, Année précédente, Total

- Éléments de commande Explication de l'interface utilisateur

— Aide à la navigation dans le menu Explication de la structure des menus

= Coordonnées professionnel qualifié

212.3 Option RÉGLAGES MENU PRINCIPAL > RÉGLAGES

n É- menu instatateur

= Saisir le code Accès au menu réservé à l'installateur, réglage d'usine : 00

= Coordonnées profes- Spécification des coordonnées

= Date de service : C'est ici qu'il faut spécifier la prochaine échéance de maintenance d'un composant raccordé, par ex. générateur de chaleur, pompe à chaleur

= Liste des défauts Défauts classés par date

= Configuration du sys- | Fonctions (- option Configuration du système)

= Test sondes et relais Sélection du module de fonction raccordé et exécution

— d'un test de fonctionnement des actionneurs. — Exécution d'un test de plausibilité des capteurs.

— Mode silencieux Paramétrage du programme horaire afin de réduire le niveau de bruit.

= Séchage de dalle Activation de la fonction Profil de T° de séchage de dalle pour une dalle réalisée récemment, conformément au cahier des charges de la construction.

Le boîtier de gestion régule la température de départ indépendamment de la température extérieure. Réglage du séchage de dalle (-+ option Configuration du système)

= Langue, horloge et écran

= Langue : = Date : La date reste enregistrée environ 30 minutes en cas de coupure de courant. = Heure : L'heure reste enregistrée environ 30 minutes en cas de coupure de courant

— Luminosité de l'écran :

= Heure d' = Automatique

Le changement a lieu :

— le dernier week-end de mars à 2 h 00 (heure d'été) — le dernier week-end d'octobre à 3 h 00 (heure d'hiver)

0020288095_01 MiPro Sense Notice d'utilisation et d'installation 103

MENU PRINCIPAL > RÉGLAGES

= Tarif chaudière d'appoint

Spécification du tarif du gaz, du fioul ou de l'électricité

= Type tarif électr. :

= Monotarif = Heures pleines :

{pour pompe à chaleur)

Le coût est systématiquement calculé en fonction des heures pleines.

— Double tarif — Progr. hebdom. double tarif

Progr. hebdom. double tarif : possibilité de définir 12 plages horaires par jour Heures pleines : valable au cours des plages horaires

Heures creuses : valable en dehors des plages horaires

Le coût est calculé en fonction des heures pleines et des heures creuses.

Le mande de chaleur. C'est le compos.

gestionnaire hybride calcule le coût pour la chaudière d'appoint et le coût pour la pompe à chaleur en fonction des tarifs et de la de-

ant le plus économique qui est sollicité pour produire de la chaleur.

= Réglage du décalage

= Température ambiante :

Compensation de la différence de température entre la valeur mesurée par le boîtier de gestion et la

K valeur d'un thermomètre de référence de la pièce de séjour. = Température extérieure : | Compensation de la différence de température entre la valeur mesurée par la sonde de température K extérieure et la valeur d'un thermomètre de référence à l'extérieur.

Le boîtier de gestion réinitialise tous les paramètres pour restaurer les réglages d'usine et active l'assistant d'installation.

Seul le professionnel qualifié est autorisé à utiliser l'assistant d'installation.

2.12.4 Ë Option Configuration de l'installation

MENU PRINCIPAL + RÉGLAGES - Menu installateur + Configuration du système

— Pression d'eau : bar

= Composants eBUS Liste des composants eBUS et des versions logicielles correspondantes

= Courbe ch. adapt. :

Ajustement automatique de la courbe de chauffage. Condition préalable :

La courbe de chauffage qui convient au bâtiment peut être paramétrée dans la fonction Courbe de chauffe :.

La zone correspondant au boîtier de gestion ou à la télécommande est affectée par le biais de la fonction Affectation zones

La fonction Influence t° amb. : est réglée sur Étendu.

— Rafraîch. autom. :

En présence d'une pompe à chaleur raccordée, le boitier de gestion bascule automatique ment entre les modes chauffage et rafraîchissement.

= Temp. ext. moyenne 24h : °C

— T° ext. déclenchement rafr.

Le rafraîchissement démarre si la température extérieure (température moyenne sur 24 heures) dépasse la température paramétrée.

= Régénération des sources :

Le boîtier de gestion enclenche la fonction Rafraîchissement et évacue la chaleur de l'es- pace de séjour pour la rediriger dans la terre via la pompe à chaleur. Condition préalable :

La fonction Rafraîch. autom. : est activée. La fonction Absence est active.

— Humidité amb. actuelle : %rel

— Point de rosée actuel : °C

— Gestionnaire hybride :

— Tarif de Le système détermine le générateur de chaleur en fonction des tarifs

l'énergie paramétrés et de la demande de chaleur.

— Pt bival. Le générateur de chaleur est déterminé en fonction de la température extérieure (Point de bivalence chauff. : °C et Point alternatif :).

— Point de bivalence chauff. :

Si la température extérieure descend en dessous de la valeur paramétrée, le boîtier de gestion active la chaudière d'appoint qui fonctionne parallèlement à la pompe à chaleur en mode chauffage.

Condition préalable : sélection de Pt bival. dans la fonction Gestionnaire hybride

— Point de bivalence ECS : °C Si la température extérieure descend en dessous de la valeur paramétrée, le boîtier de ges- tion active la chaudière d'appoint parallèlement à la pompe à chaleur.

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

MENU PRINCIPAL + RÉGLAGES - Menu installateur + Configuration du système

— Point alternatif :

Si la température extérieure descend en dessous de la valeur paramétrée, le boîtier de ges- tion coupe la pompe à chaleur et c'est la chaudière d'appoint qui prend le relais pour couvrir la demande de chaleur en mode chauffage.

Condition préalable : sélection de Pt bival. dans la fonction Gestionnaire hybride :.

= Température mode secours : °C Il est préconisé de régler la température de départ de consigne sur une valeur basse. En cas de panne de la pompe à chaleur, c'est la chaudière d'appoint qui couvre la demande de chaleur, mais cela augmente le coût du chauffage. C'est la perte de chaleur qui doit alerter l'utilisateur du problème de la pompe à chaleur.

L'utilisateur peut autoriser la chaudière d'appoint en utilisant la fonction Mode : Mode tem- poraire chaud. d'appoint, et donc invalider la température de départ de consigne paramé- trée ici.

= Type chaud. appoint :

Sélectionnez le type du générateur de chaleur auxiliaire. Une sélection erronée peut entraï- ner une augmentation des coûts.

Condition préalable : dans la fonction Gestionnaire hybride :, recherchez Tarif de l’éner- gie.

Il s'agit de définir ce qui doit être désactivé à réception du signal du fournisseur d'énergie. Le ou les éléments sélectionnés restent désactivés jusqu'à l'annulation du signal du fournis- seur d'énergie.

Le générateur de chaleur ne tient pas compte du signal de désactivation si la fonction de protection contre le gel est activée.

= Chaudière d'appoint :

= Arrêt La chaudière d'appoint n'est pas compatible avec la pompe à chaleur.

Le chauffage d'appoint intervient pour dégivrer la pompe à chaleur, dans le cadre de la protection contre le gel ou de la fonction anti-légionnelles.

= Chauffage La chaudière d'appoint seconde la pompe à chaleur pour le chauffage.

Le chauffage d'appoint intervient dans le cadre de la fonction anti-légion- nelles.

= ECS La chaudière d'appoint seconde la pompe à chaleur pour la production d'eau chaude sanitaire.

La chaudière d'appoint est activée à des fins de protection contre le gel ou de dégivrage.

= ECS + ch La chaudière d'appoint seconde la pompe à chaleur pour la production

d'eau chaude sanitaire et le chauffage.

— T° départ installation : °C Température mesurée en aval de la bouteille casse-pression par exemple

— Décalage ballon tampon : K En présence de courant excédentaire, la pompe à chaleur porte le ballon tampon à la tem- pérature de départ + décalage paramétré. Condition préalable :

— Il faut qu'il y ait une installation photovoltaïque raccordée. — Dans la fonction Config. module de régulation PAC - EM :, le paramètre Système photovoltaïque est activé.

— inversion de commande :

= Arrêt Le boîtier de gestion déclenche systématiquement les générateurs de chaleur dans l'ordre 1, 2, 3, …

= Marche Le boîtier de gestion trie chaque jour les générateurs de chaleur suivant leur durée d'utilisation.

Le chauffage d'appoint n'est pas inclus dans ce classement.

Condition préalable : l'installation de chauffage doit comporter une configuration en cascade.

— Ordre d'activation :

Ordre dans lequel le boîtier de gestion active les générateurs de chaleur. Condition préalable : l'installation de chauffage doit comporter une configuration en cascade.

— Conf. entrée ext. :

Option permettant de choisir si le circuit chauffage externe doit être désactivé avec un shunt où par ouverture des bornes.

Condition préalable : le module de fonction FM5 et/ou FM3 est raccordé.

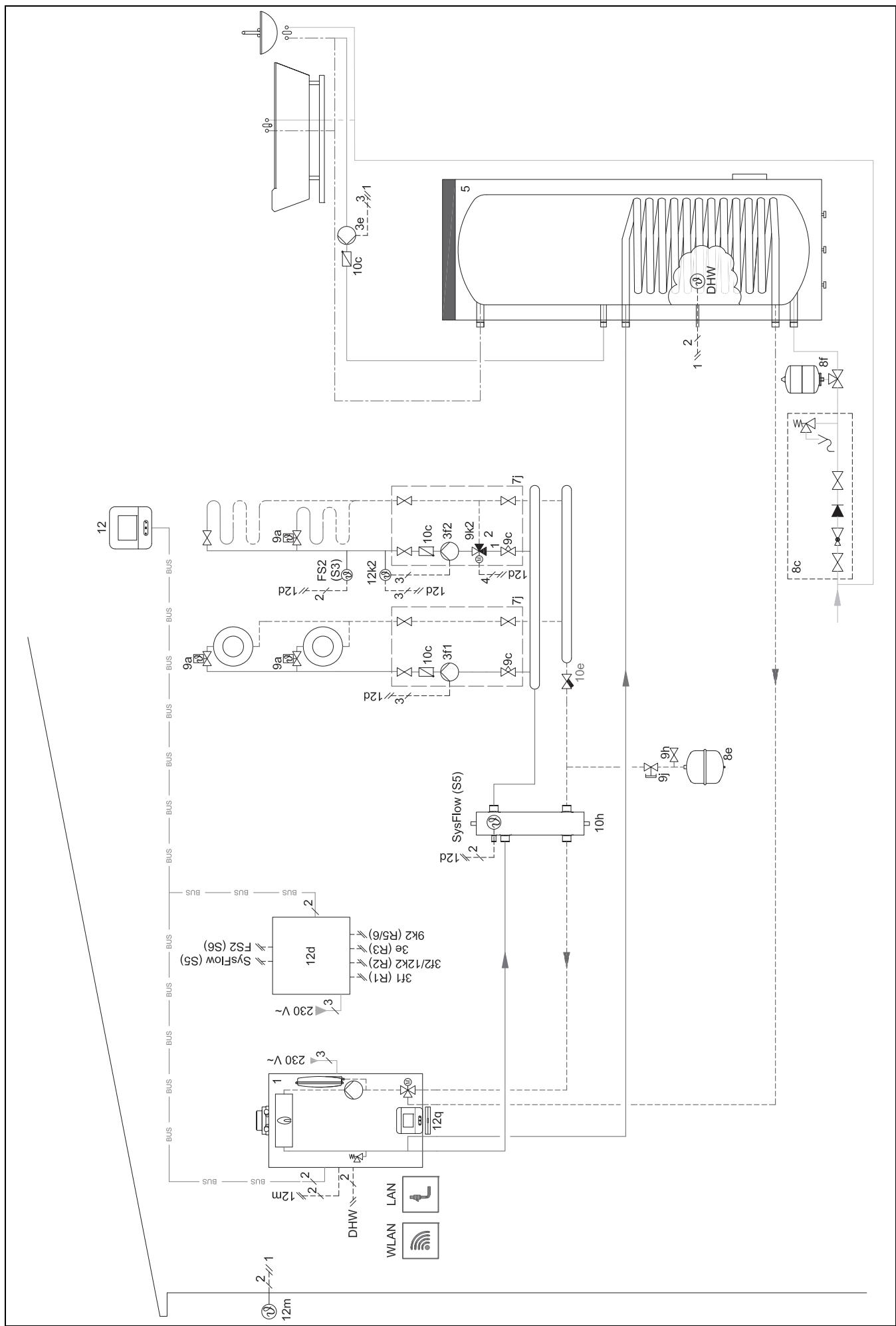

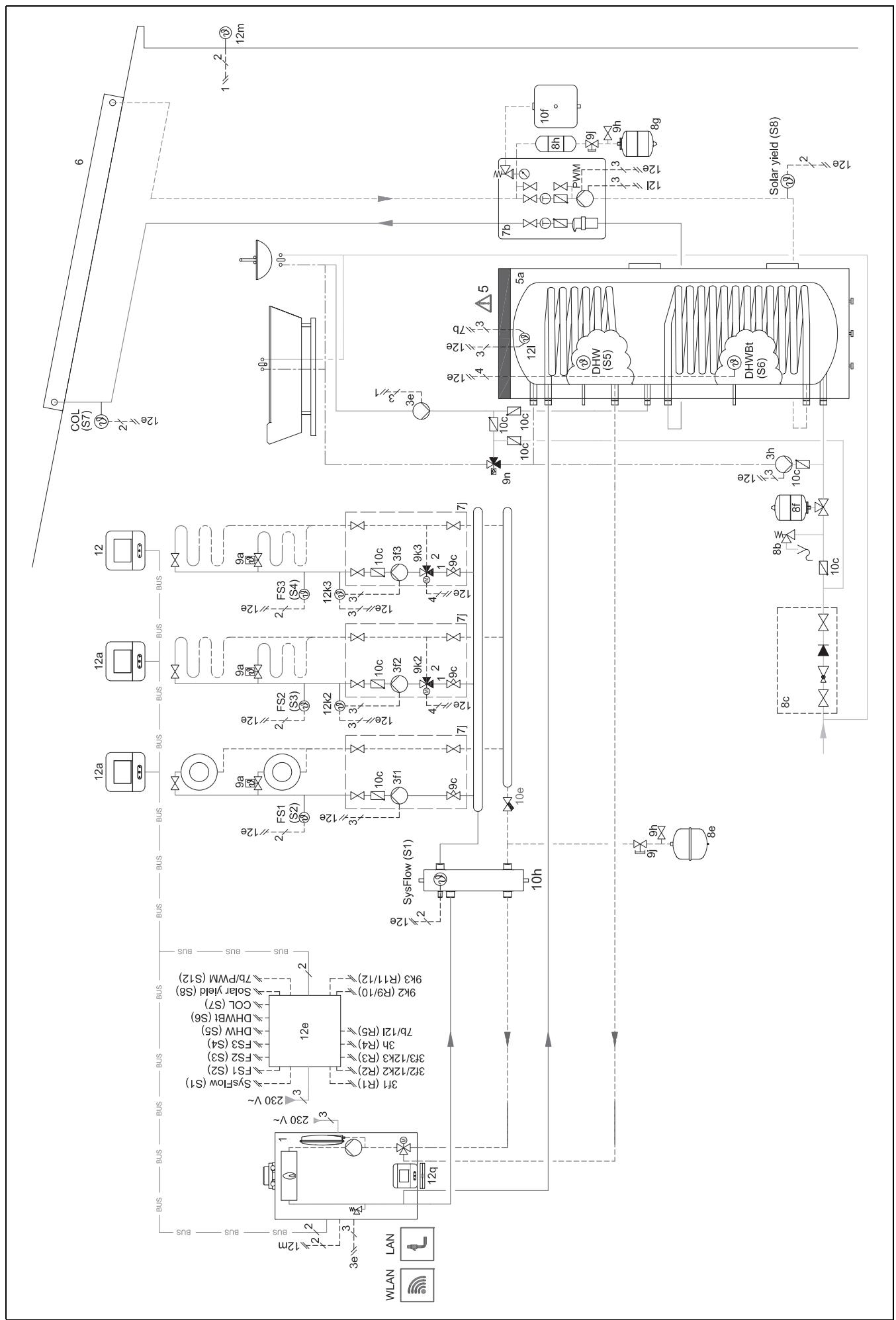

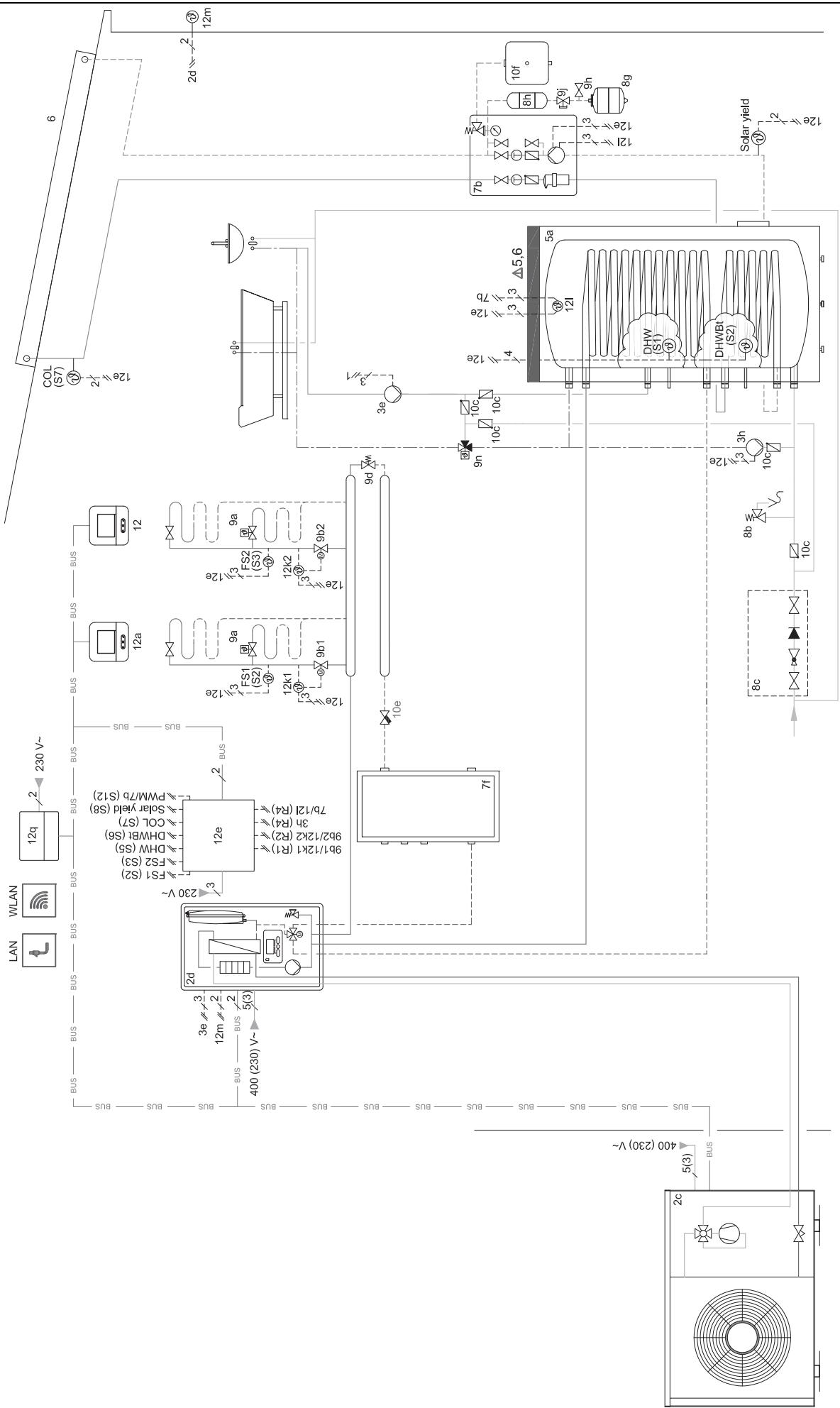

— Config. schéma de l'installation

— Code schéma installation :

Les systèmes sont classés par groupes en fonction des composants du système raccordés. Chaque groupe possède son propre code de schéma d'installation. Le boîtier de gestion active les fonctions système requises en fonction du code spécifié.

Vous pouvez définir le code de schéma d'installation en fonction des composants raccordés à l'installation montée (- utilisation des modules de fonction, schéma d'installation, mise en fonctionnement) et le spécifier ici.

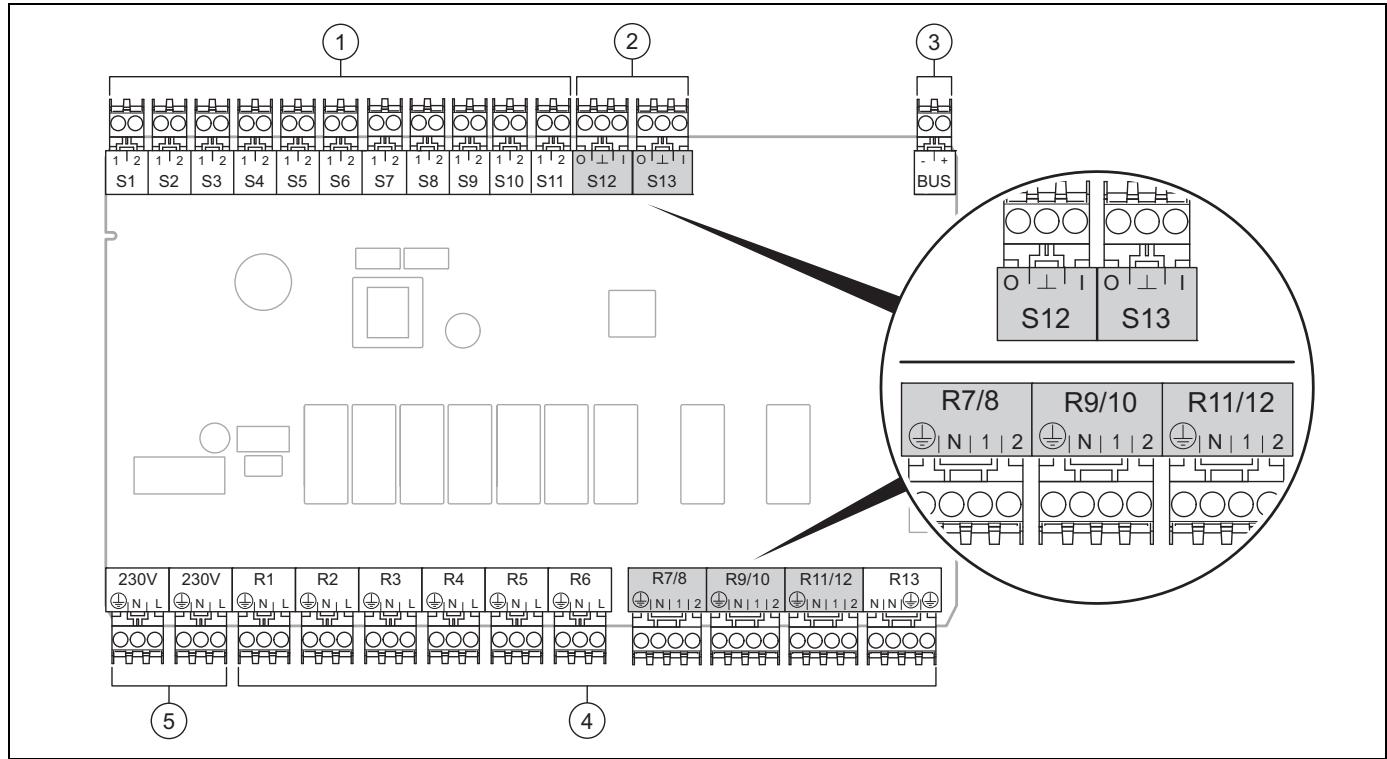

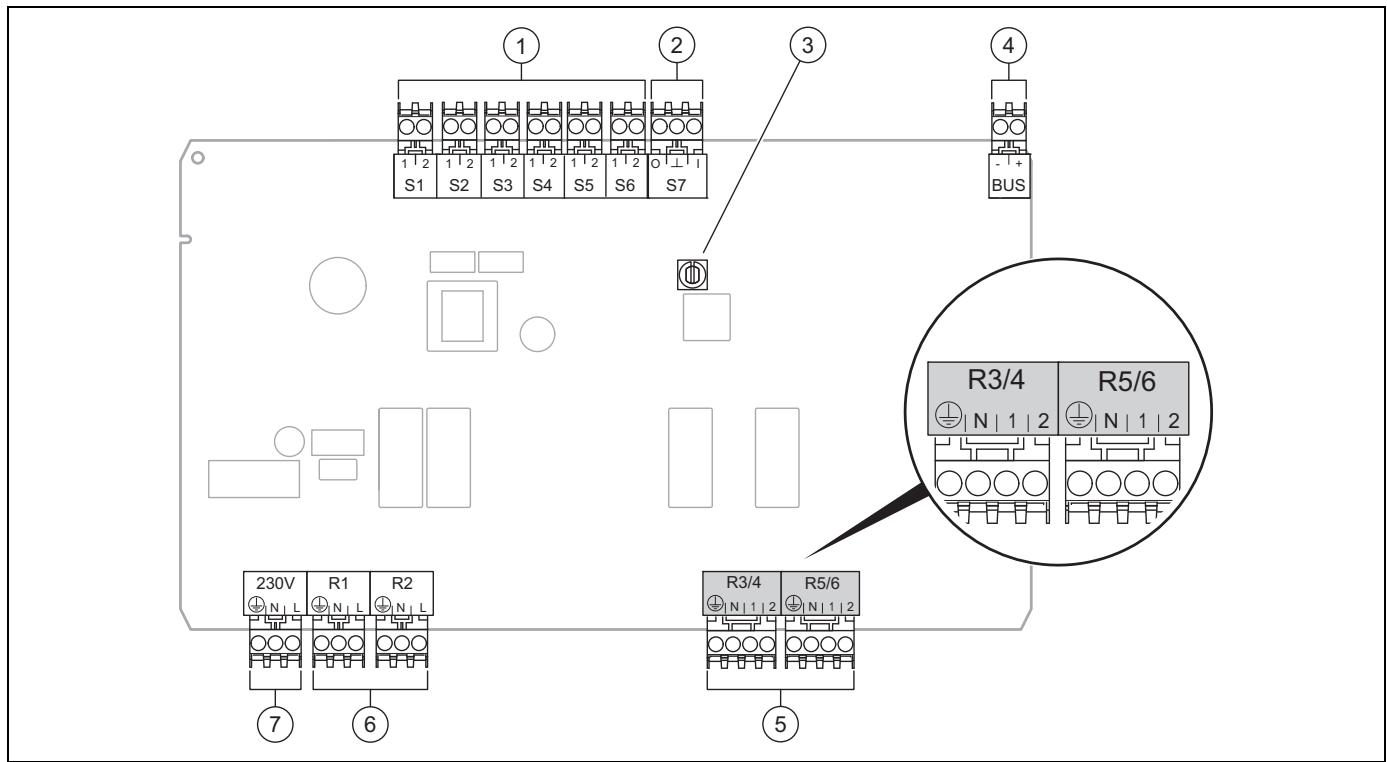

— Configuration FMS :

Chaque configuration correspond à une affectation des bornes définie (— affectation des raccordements du module de fonction FM5). L'affectation des bornes détermine les fonctions associées aux entrées et aux sorties.

Il faut donc sélectionner la configuration qui convient le mieux à l'installation.

0020288095_01 MiPro Sense Notice d'utilisation et d'installation 105

MENU PRINCIPAL + RÉGLAGES -» Menu installateur + Configuration du système

— Configuration FM3 :

Chaque configuration correspond à une affectation des bornes définie (= affectation des raccordements du module de fonction FM3). L'affectation des bornes détermine les fonctions associées aux entrées et aux sorties.

Il faut donc sélectionner la configuration qui convient le mieux à l'installation.

Il s'agit de sélectionner l'affectation des fonctions de la sortie multifonction.

Il s'agit de sélectionner l'affectation des fonctions de la sortie multifonction.

= Config. module de régulation PAC

Il s'agit de sélectionner l'affectation des fonctions de la sortie multifonction.

= Non connecté | Le boitier de gestion ne tient pas compte du signal.

= 1xcircula- | L'utilisateur a appuyé sur la touche de circulation. Le boîtier de gestion tion active la pompe de circulation pour une courte durée.

= Système pho- | En présence de courant excédentaire, un signal se déclenche et le boi- tovoltaïque tier de gestion active ponctuellement la fonction Poussée de l'ECS. Si le signal persiste, le ballon tampon est chargé à la température de départ + décalage du ballon tampon jusqu'à ce que le signal cesse au niveau de la pompe à chaleur.

Le boîtier de gestion sonde l'entrée de la pompe à chaleur pour savoir s’il y a un signal. Exemple : Entrée GeniaAir : EM du module de régulation de pompe à chaleur

= Générateur 1 - Pompe à chaleur 1 - Module régul. PAC

— T° départ actuelle : °C

— Inactif Le circuit chauffage n'est pas utilisé.

= Chauffage Le circuit chauffage sert à chauffer le logement. Il est régulé en fonction de la température extérieure. Le circuit chauffage peut être de type di- rect ou modulé (avec mitigeur), suivant le schéma d'installation.

= Valeur fixe | Le circuit chauffage sert à chauffer le logement et il est régulé suivant une température de départ de consigne fixe.

= ECS Le circuit chauffage fait office de circuit d'eau chaude pour un ballon supplémentaire.

= Maintien de la | Le circuit chauffage fonctionne par augmentation de la température de temp. de retour | retour. L'augmentation de la température de retour évite que l'écart de température entre le départ de chauffage et le retour de chauffage ne soit trop important et protège la chaudière au sol de la corrosion si la température reste longtemps inférieure au point de rosée.

— T° départ consigne : °C

— T° départ réelle : °C

- T° retour cons. : °C Il s'agit de sélectionner la température de retour de l'eau de chauffage dans la chaudière au sol.

— Seuil coupure TE : °C Il s'agit de spécifier la limite supérieure de la température extérieure. Si la température exté- rieure dépasse la valeur paramétrée, le boîtier de gestion désactive le mode chauffage.

— T° départ cons. désirée : °C Il s'agit de sélectionner la température de départ fixe à utiliser au cours des plages horaires.

= T° départ cons. abaissement : °c

Il s'agit de sélectionner la température de départ fixe à utiliser en dehors des plages ho- raires.

— Courbe de chauffe :

La courbe de chauffage (- Chapitre Description du produit) dicte le rapport entre la tempé- rature de départ et la température extérieure pour arriver à la température désirée (tempéra- ture ambiante de consigne).

= T° départ consigne min. :

Il s'agit de spécifier la limite inférieure de la température de départ de consigne. Le boîtier de gestion compare la valeur paramétrée à la température de départ de consigne calculée et pilote la régulation en fonction de la valeur la plus haute.

— T° départ consigne max. : °C Il s'agit de spécifier la limite supérieure de la température de départ de consigne. Le boîtier de gestion compare la valeur paramétrée à la température de départ de consigne calculée et pilote la régulation en fonction de la valeur la moins haute.

— Mode d'abaissement :

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

MENU PRINCIPAL + RÉGLAGES - Menu installateur + Configuration du système

= ECO La fonction de chauffage est coupée et la fonction de protection contre le gel est activée.

Si la température extérieure reste inférieure à 4 °C pendant plus de

4 heures, le boîtier de gestion active le générateur de chaleur et base la régulation sur T° d'abaissement : °C. Si la température extérieure est supérieure à 4 °C, le boîtier de gestion coupe le générateur de chaleur. La surveillance de la température extérieure reste activée. Comportement du circuit chauffage en dehors des plages horaires. Condition préalable :

— Dans la fonction Chauffage - Mode :, le paramètre Programm. est activé.

— Dans la fonction Influence t° amb. :, le paramètre Actif ou Inactif est activé.

Si le paramètre Étendu est activé dans Influence t° amb. :, le boîtier de gestion base systématiquement la régulation sur une température ambiante de consigne de 5 °C, quelle que soit la température extérieure.

= Normal La fonction de chauffage est activée. Le boitier de gestion base la régu- lation sur T° d'abaissement : °C.

Condition préalable : dans la fonction Chauffage - Mode :, le paramètre Programm. est activé.

Ce comportement peut être régulé individuellement pour chacun des circuits chauffage.

— Influence t° amb. :

= Actif Adaptation de la température de départ en fonction de la température ambiante actuelle.

= Étendu Adaptation de la température de départ en fonction de la température

ambiante actuelle. Il permet aussi au boîtier de gestion d’activer/de désactiver la zone.

— Zone désactivée : température ambiante actuelle > température am- biante paramétrée + 2/16 K

— Zone activée : température ambiante actuelle < température am-

biante paramétrée - 3/16 K Le capteur de température intégré sert à mesurer la température ambiante actuelle. Le boîtier de gestion calcule une nouvelle tem- pérature ambiante de consigne qui sert à ajuster la température de départ.

— Différence = température ambiante de consigne paramétrée - température ambiante actuelle

— Nouvelle température ambiante de consigne = température ambiante de consigne paramétrée + différence

Condition : le boîtier de gestion ou la télécommande est affectée à la zone où il ou elle se trouve effectivement dans la fonction Af- fectation zones :.

La fonction Influence t° amb. : est sans effet si le paramètre Pas d'affect. est activé dans la fonction Affectation zones :.

= Rafraîch. possible : Condition préalable : il faut qu'il y ait une pompe à chaleur raccordée.

= Surveillance point rosée : Le boîtier de gestion compare la température de départ de consigne de rafraîchissement minimale paramétrée au point de rosée actuel + décalage de point de rosé paramétré. Le boîtier de gestion choisit la température de départ de consigne la plus haute pour éviter la formation de condensats.

Condition préalable : la fonction Rafraîch. possible : est activée.

— T° départ cons. min. rafr. : °C Le boîtier de gestion régule le circuit chauffage en fonction de T° départ cons. min. rafr. : °C.

Condition préalable : la fonction Rafraîch. possible : est activée.

= Décalage point de rosée : K Marge de sécurité qui est ajoutée au point de rosée actuel. Condition préalable :

— La fonction Rafraîch. possible : est activée. — La fonction Surveillance point rosée : est activée.

= Demande de chaleur ext. : Indique s'il y a une demande de chaleur au niveau d'une entrée externe. En présence d'un module de fonction FM5 ou FM3, il peut y avoir des entrées externes dis- ponibles, suivant la configuration. Cette entrée externe peut servir à raccorder un régulateur de zone externe, par exemple.

— Température ECS : °C Température désirée au niveau du point de puisage. Le circuit chauffage fait office de circuit d'eau chaude.

— T° réelle ballon : °C Le circuit chauffage fait office de circuit d'eau chaude.

= Statut soupape mitigeur : %

0020288095_01 MiPro Sense Notice d'utilisation et d'installation 107

MENU PRINCIPAL + RÉGLAGES -» Menu installateur + Configuration du système

Désactivation des zones non utilisées. Toutes les zones existantes s'affichent à l'écran. Condition préalable : les circuits chauffage existants sont activés dans la fonction Type de circuit :.

— Affectation zones :

Affectation du boîtier de gestion ou de la télécommande à la zone qui convient. Le boîtier de gestion ou la télécommande doit se trouver effectivement dans la zone spécifiée. La régula- tion utilise alors également le capteur de température ambiante de l'appareil correspondant. La télécommande utilise toutes les valeurs de la zone d'affectation. La fonction Influence t° amb. : est sans effet si vous n'avez pas procédé à l'affectation des zones.

- Statut vanne zone :

— Eau chaude sanitaire

En présence d'un ballon d'eau chaude sanitaire, il faut sélectionner le réglage Actif.

— T° départ de consigne: °C

= Pompe charge ballon :

= Pompe de circulation :

Il s'agit de définir les jours d'exécution de la fonction anti-légionelles. Ces jours-là, l'eau est chauffée à plus de 60 °C. La pompe de circulation est mise en marche. La fonction s'arrête au bout de 120 minutes au maximum.

Si la fonction Absence est activée, la fonction anti-légionelles ne s'exécute pas. Dès que la fonction Absence prend fin, la fonction anti-légionelles s'exécute.

Les installations de chauffage avec pompe à chaleur se servent de la chaudière d'appoint pour la fonction anti-légionelles.

Il s'agit de déterminer l'heure à laquelle la fonction anti-légionelles doit être exécutée.

= Hystérésis charge ballon : K La charge du ballon démarre dès que la température du ballon < température désirée - va- leur de l'hystérésis.

= Décalage charge ballon : K Température désirée + décalage = température de départ du ballon d'eau chaude sanitaire.

= Durée max. charge ballon :

Il s'agit de définir la durée maximale de charge du ballon d'eau chaude sanitaire sans inter- ruption. Si le délai maximal ou la température de consigne est atteinte, le boîtier de gestion autorise la fonction de chauffage. Le réglage Arrêt signifie : pas de limitation de la durée de charge du ballon.

= Tps coupure charge ballon : min

Il s'agit de définir l'intervalle au cours duquel la charge du ballon est bloquée à l'issue de la durée de charge max. Le boîtier de gestion inhibe la fonction de chauffage tout au long de la durée de blocage.

— Charge ballon en parallèle :

Le circuit du mitigeur est chauffé en parallèle au cours de la charge du ballon d'eau chaude sanitaire. Le circuit chauffage non mitigé est systématiquement coupé au cours de la charge du ballon.

— Ballon d’accumulation

— Température du ballon, haut

Température réelle dans la partie haute du ballon tampon

— Température du ballon, bas : °C Température réelle dans la partie basse du ballon tampon

= Température du capteur :

— Sonde rendement solaire : °C

Il s'agit de définir le débit volumique pour calculer le rendement solaire. En présence d'une station solaire installée, le boîtier de gestion ne tient pas compte de la valeur spécifiée et se sert du débit volumique fourni par la station solaire.

La valeur 0 correspond à la détection automatique du débit volumique.

= Dégommage ppe solaire :

Il s'agit d'accélérer la détection de la température du capteur. Si la fonction est activée, la pompe solaire est brièvement activée afin de transporter plus rapidement le fluide solaire chaud vers le point de mesure.

— Protection circuit solaire : °C Il s'agit de régler la température maximale que le circuit solaire ne doit surtout pas dépasser. En cas de dépassement de la température maximale au niveau du capteur, la pompe solaire s'arrête afin de protéger le circuit solaire d'une surchauffe.

Il s'agit de régler la température minimale du capteur, qui sert à calculer la température dif- férentielle de mise en marche de la charge solaire. La régulation DT ne peut pas démarrer tant que la température minimale du capteur n'est pas atteinte.

Il s'agit de régler la durée de purge du circuit solaire. Le boîtier de gestion désactive la fonc- tion lorsque le temps de purge prédéfini est terminé, la fonction de protection du circuit so- laire est activée ou la température max. du ballon est dépassée.

— Débit actuel : l/min

Débit volumique actuel de la station solaire

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

MENU PRINCIPAL + RÉGLAGES - Menu installateur + Configuration du système

— T° différentielle marche: K Il s'agit de régler le différentiel de démarrage de la charge solaire. Si la différence de température entre le capteur en bas du ballon et la sonde de température du capteur est supérieure à la valeur différentielle paramétrée et à la température minimale paramétrée pour le capteur, la charge du ballon commence.

Vous pouvez définir des valeurs différentielles distinctes pour deux ballons solaires raccor- dés.

- T° différentielle arrêt: K Il s'agit de régler le différentiel d'arrêt de la charge solaire. Si la différence de température entre le capteur en bas du ballon et la sonde de température du capteur est inférieure à la valeur différentielle paramétrée ou si la température du capteur est inférieure à la température minimale paramétrée, la charge du ballon cesse. Le différen- tiel d'arrêt doit être inférieur d'au moins 1 K au différentiel de mise en marche paramétré.

= Température maximale: °C Paramétrage de la température maximale de charge du ballon, visant à protéger le ballon. Si la température du capteur de température en bas du ballon est supérieure à la tempéra- ture maximale de charge du ballon paramétrée, la charge solaire s’interrompt.

Elle ne reprend que lorsque la température du capteur en bas du ballon redescend de 1,5 K à 9 K, suivant la température maximale. La température maximale paramétrée ne doit pas être supérieure à la température maximale admissible du ballon.

— Ballon solaire, bas: °C

— T° différentielle marche : K Il s'agit de régler la valeur différentielle de démarrage de la régulation par différentiel de tem- pérature d'un système solaire combiné par ex.

Si la différence de température entre la sonde DT 1 et la sonde DT 2 est supérieure à la température différentielle de mise en marche paramétrée ainsi qu'à la température minimale paramétrée pour la sonde DT 1, la régulation par différentiel de température démarre.

— T° différentielle arrêt : K Il s’agit de régler la valeur différentielle d'arrêt de la régulation par différentiel de température d'un système solaire combiné par ex.

Si la différence de température entre la sonde DT 1 et la sonde DT 2 est inférieure à la tem- pérature différentielle d'arrêt paramétrée et à la température maximale paramétrée pour la sonde DT 2, la régulation par différentiel de température s'arrête.

= Température minimale : °C Il s’agit de régler la température minimale de démarrage de la régulation par différentiel de température.

= Température maximale : °C Il s'agit de régler la température maximale d'arrêt de la régulation par différentiel de tempé- rature.

— Profil de T° de séchage de dalle

Il s’agit de régler la température de départ de consigne au jour le jour, suivant le cahier des charges de construction

0020288095_01 MiPro Sense Notice d'utilisation et d'installation 109

3 -- Installation électrique, montage L'installation électrique doit être réalisée exclusivement par un électricien qualifié. Il faut mettre l'installation de chauffage hors service avant d'intervenir dessus.

3.1 Sélection des conduites

> N'utilisez pas de câbles souples pour la tension secteur.

> Utilisez des câbles sous gaine (par ex. NYM 3x1,5) pour la tension secteur.

Ligne eBUS (très basse ten- | z 0,75 mm° sion)

Cäble de sonde (basseten- | 20,75 mm° sion)

Longueur de conduite

Câbles de sonde <50m Câbles de bus <125m 110

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

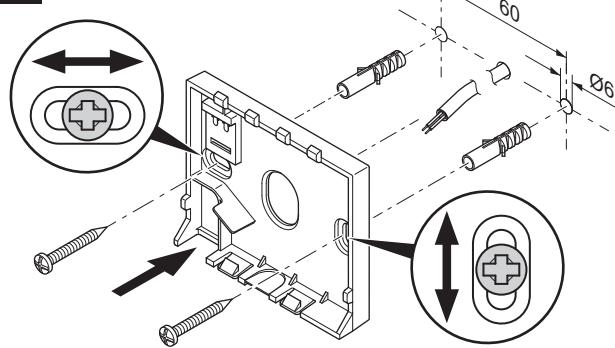

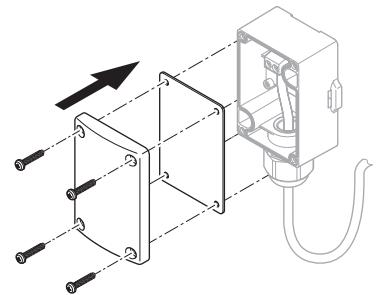

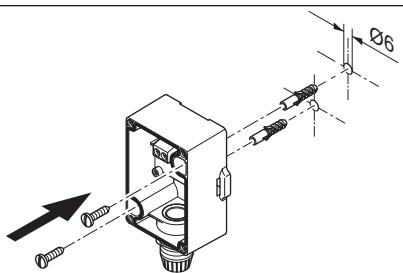

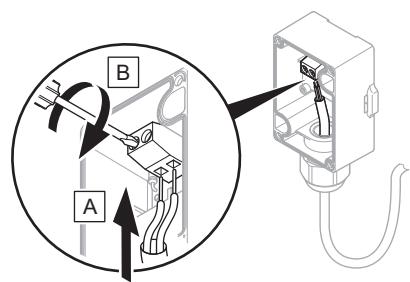

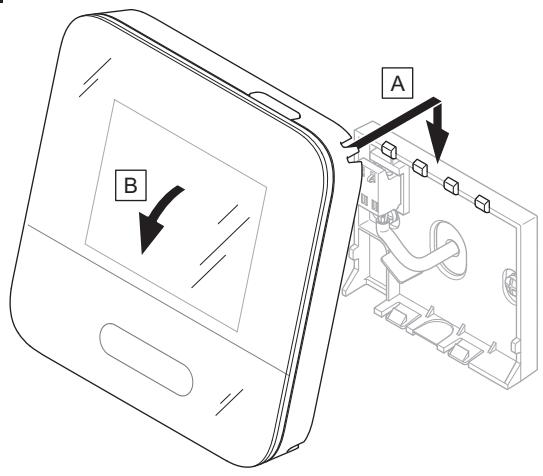

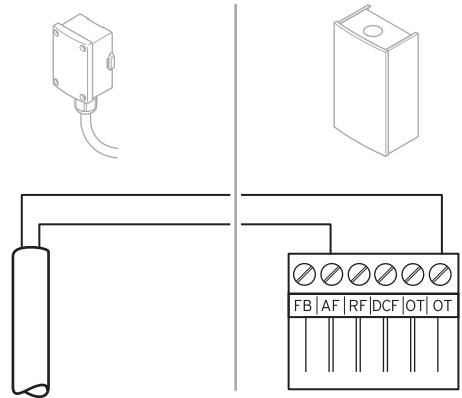

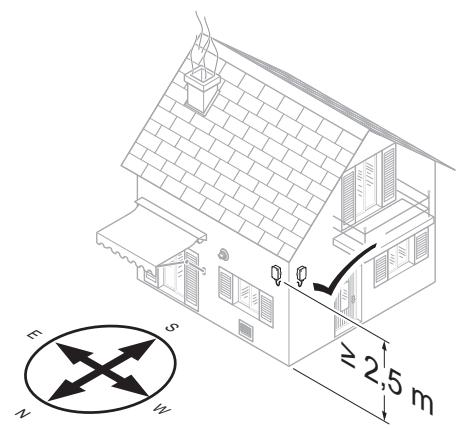

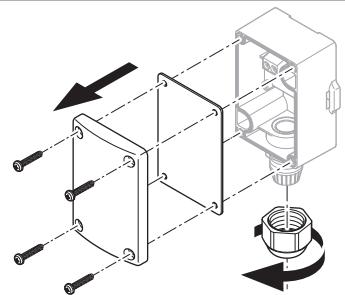

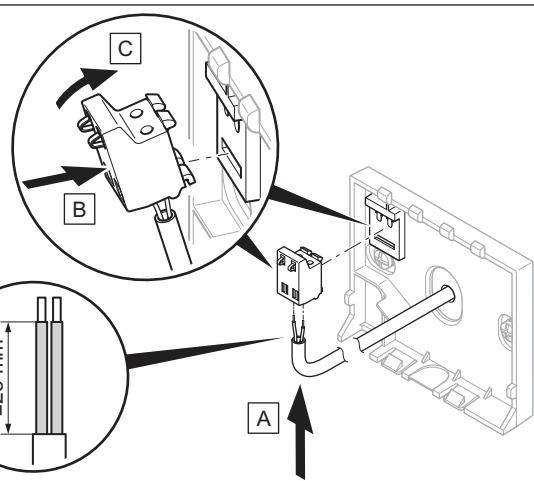

e F 3.2 Montage du boîtier de gestion et de la sonde de température extérieure

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

112 Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

© 4 Ë -- Utilisation des modules de fonction, schéma d'installation, mise en fonctionnement

4.1 Système sans module de fonction

SRC 720 eBUS — D LE © == == == == == == == | + |

Les systèmes simples avec un circuit chauffage direct ne requièrent aucun module de fonction.

42 Système avec module de fonction FM3

eBUS — D LE | l — == == == == == == TE {

Les systèmes avec deux circuits chauffage qui doivent être régulés indépendamment l’un de l'autre nécessitent un module de fonction FM3.

Le système ne peut pas être étendu en utilisant une télécommande.

114 Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

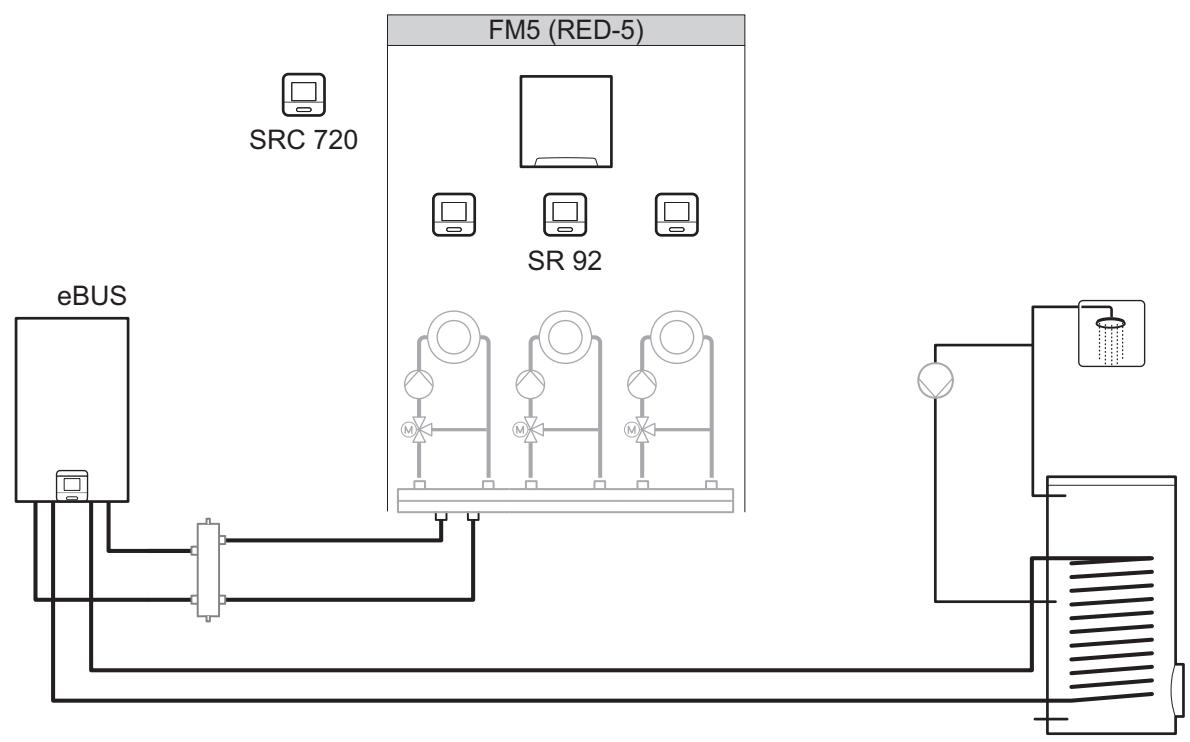

43 Système avec module de fonction FM5

III Les systèm Le système

— 1 modul — 3 télécoi — 8 circuit:

es qui comportent 2 ou 3 circuits chauffage mitigés nécessitent un module de fonction FM5. peut comporter les éléments suivants :

le de fonction FM5 au maximum mmandes SR 92 au maximum, qui peuvent être montées dans chaque circuit chauffage s chauffage

44 Utilisation des modules de fonction 441 Module de fonction FM5

Chaque configuration correspond à une affectation des raccordements du module de fonction FM5 (- page 116) définie.

Configura- | Caractéristique du système Circuit

tion chauffage mitigés

1 Système solaire combiné pour chauffage etfou production d'eau chaude sanitaire avec 2 ballons solaires | Max. 2

2 Système solaire combiné pour chauffage etlou production d'eau chaude sanitaire avec 1 ballon solaire | Max. 3

3 3 circuits chauffage mitigés Max. 3

4.4.2 Module de fonction FM3

En présence d'un module de fonction FM3 installé, le système se dote d’un circuit chauffage mitigé et d'un circuit chauffage

La configuration possible (FM3) correspond à une affectation des raccordements du module de fonction FM3 (- page 117)

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

4.5 Affectation des raccordements du module de fonction FM5 f Il | D RAS AS SERRE EL ERP EE ELA ELEI HLE EE] EU LUE] RFI ÉRE CL CL [sr[se[ ss [se [ss [se [sr [se[se [sro[sn | siafrstal] DOO DO LE LE olLtilotiti S13 R9/10 R11/12 Œniti2l init 12 CE PE OOO00 0007 F7 ZNV | 230V R2 | RS | R4 | R5 | R6 RTS | ROAO | RW] R1 an, clœn clŒn, con, ln, ln, Llœn, ln, L| (Onmzlonimelniel nn Del Le Rob TE re LL 009 pod pod ood 001 000! Log (009 00 0000! 00: 00) L JL 1 Bomes de capteur, entrée 4 Bornes de relais, sortie 2 Bomes de signal 5 Raccordement secteur

3 Bome eBUS Respecter la polarité lors du raccordement !

Bornes des capteurs S6 à S11 : possibilité de raccordement d’un régulateur externe

Bornes de signal S12, S13 Sortie de mitigeur R7/8, R9/10, R11/12 :

= ouverte, 2 = fermée

Vous pouvez configurer les contacts des entrées externes dans le boîtier de gestion.

— Ouv., désact. : contacts ouverts, pas de demande de chauffage — Shunt désact. : contacts fermés, pas de demande de chauffage

Configu- |R1 R2 R3 R4 R5 R6 R7IR8 ROIR1O |RITVRI2 |R13

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

4.5.1 Affectation des capteurs

Configura- | S1 S2 S3 S4 S5 s6 S7 s8 s9 S10 S11 S12 S13 tion 1 CTN CTN CTN CTN CTN CTN CTN CTN - CTN CTN _ _ ballon | ballon |ballon |ballon |ballon |ballon | solaire | ballon ballon | ballon 2 CTN CTN CTN CTN CTN CTN CTN CTN - CTN CTN _ _ ballon | ballon |ballon |ballon |ballon |ballon | solaire | ballon ballon | ballon 3 CTN CTN CTN CTN CTN _ _ _ CTN CTN _- _ _ ballon | ballon |ballon |ballon | ballon ballon | ballon 4.6 Affectation des raccordements du module de fonction FM3 pbs esse Frepirepireielitelite lotus si|s2/s3 [sa [ss |se | s7 R3/4 R5/6 Œnit12/ Ni t 12 230 F2 an, lonclanc RS PES Pi OO: jee) POOQ POoo 1 Bornes de capteur, entrée Sortie de mitigeur 2 Borne de signal 6 Bornes de relais, sortie 3 Commutateur d'adressage 7 Raccordement secteur 4 Borne eBUS Bornes des capteurs S2, S3 : possibilité de raccordement d’un régulateur externe Sortie de mitigeur R3/4, R5/6 : 1 = ouverte, 2 = fermée Vous pouvez configurer les contacts des entrées externes dans le boîtier de gestion. — Ouv. désact. : contacts ouverts, pas de demande de chauffage —_ Shunt désact. : contacts fermés, pas de demande de chauffage Configuration R1 R2 R3/R4 R5/R6 s1 S2 S3 Sa S5 s6 S7 FM3 3f1 3f2 MA Sk20p/ BufBt/ DEMI DEM2 _ SysFlow | FS2 _ Sk2cl DHW Signification des abréviations (- page 121) 0020288095_01 MiPro Sense Notice d'utilisation et d'installation 117

4.6.1 Affectation des capteurs

Configuration Ss1 S2 S3 S4 S5 S6 S7 | FM3 CTN _- - _- CTN CTN - ballon ballon ballon

47 Paramétrage du code de schéma d'installation

Les systèmes sont classés par groupes en fonction des composants du système raccordés. Chaque groupe correspond à un code de schéma d'installation que vous devez spécifier dans le boîtier de gestion, via la fonction Code schéma installation :. Le boîtier de gestion a besoin du code de schéma d'installation pour débloquer les fonctions du système.

4.7.1 Chaudière gaz unique

Caractéristique du système Code schéma installation :

Chaudières avec appoint solaire de production d'eau chaude sanitaire 1

Que des chaudières, sans appoint solaire 1

— Raccorder la sonde de température de stockage d'eau chaude sanitaire à la chaudière

Chaudières sans appoint solaire 2

— Raccorder la sonde de température de stockage d'eau chaude sanitaire au module de fonction FM5

1) N'utilisez pas la vanne d'inversion prioritaire intégrée à la chaudière (position permanente : mode chauffage).

4.7.2 Cascade de chaudières gaz Possibilité de configurer 7 chaudières au maximum

À partir de la 2e chaudière, il faut raccorder les chaudières via un coupleur de bus (adresse 2...7).

Caractéristique du système Code schéma installation :

Production d'eau chaude sanitaire par une chaudière sélectionnée (coupe-circuit) 1

— Production d'eau chaude sanitaire par la chaudière avec l'adresse la plus élevée — Raccorder la sonde de température de stockage d'eau chaude sanitaire à cette chaudière

Production d'eau chaude sanitaire par la cascade dans son ensemble (pas de coupe-circuit) 2

— Raccorder la sonde de température de stockage d'eau chaude sanitaire au module de fonction FM5

1) N'utilisez pas la vanne d'inversion prioritaire intégrée à la chaudière (position permanente : mode chauffage)

4.7.3 Pompe à chaleur unique (monoénergétique)

Avec résistance électrique chauffante dans le départ faisant office de chaudière d'appoint

Caractéristique du système Code schéma installation : Sans échan- | avec échan- geurther- | geurther- mique mique

Sans appoint solaire 8 11

— Raccorder la sonde de température de stockage d'eau chaude sanitaire au module de régulation de

pompe à chaleur ou à la pompe à chaleur Avec appoint solaire de production d'eau chaude sanitaire 8 11

118 Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

4.74 Pompe à chaleur unique (hybride)

Avec chaudière d'appoint externe

Une des chaudières d'appoint (avec eBUS) est raccordée via un coupleur de bus (adresse 2).

Une chaudière d'appoint (sans eBUS) est raccordée à la sortie de la pompe à chaleur où du module de régulation de pompe

à chaleur au titre de chaudière d'appoint externe.

Caractéristique du système

Code schéma installation :

chaude sanitaire bivalent — Raccorder la sonde de température de stockage d'eau chaude sanitaire en haut du ballon à la chau- dière d'appoint (régulation de charge distincte)

— Raccorder la sonde de température de stockage d'eau chaude sanitaire en bas de ballon au module de régulation de pompe à chaleur ou à la pompe à chaleur

Sans échan- | avec échan- geurther- | geurther- mique mique

Production d'eau chaude sanitaire uniquement par la chaudière d'appoint sans module de fonction 8 10

— Raccorder la sonde de température de stockage d'eau chaude sanitaire à la chaudière d'appoint

(régulation de charge distincte) Production d'eau chaude sanitaire uniquement par la chaudière d'appoint avec module de fonction 9 10 — Raccorder la sonde de température de stockage d'eau chaude sanitaire à la chaudière d'appoint

(régulation de charge distincte)

Production d'eau chaude sanitaire par la pompe à chaleur et la chaudière d'appoint 16 16

— Raccorder la sonde de température de stockage d'eau chaude sanitaire au module de fonction FM5

— Sans module de fonction FM5, raccorder la sonde de température de stockage d'eau chaude sani-

taire au module de régulation de pompe à chaleur ou à la pompe à chaleur Production d'eau chaude sanitaire par la pompe à chaleur et la chaudière d'appoint avec un ballon d'eau | 12 13

4.7.5 Cascade de pompes à chaleur

7 pompes à chaleur au maximum Avec chaudière d'appoint externe

À partir de la 2e pompe à chaleur, les pompes à chaleur et les éventuels modules de régulation de pompe à chaleur doivent

être raccordés via un coupleur de bus (adresse 2.7).

Une des chaudières d'appoint (avec eBUS) est raccordée via un coupleur de bus (adresse libre suivante).

Une chaudière d'appoint (sans eBUS) est raccordée à la sortie de la 1re pompe à chaleur ou du module de régulation de

pompe à chaleur au titre de chaudière d'appoint externe.

Caractéristique du système

Code schéma installation :

Sans échan- | avec échan- geurther- | geurther- mique mique

Production d'eau chaude sanitaire uniquement par la chaudière d'appoint 9 = — Raccorder la sonde de température de stockage d'eau chaude sanitaire à la chaudière d'appoint (régulation de charge distincte) Production d'eau chaude sanitaire par la pompe à chaleur et la chaudière d'appoint 16 16 — Raccorder la sonde de température de stockage d'eau chaude sanitaire au module de fonction FM5 0020288095_01 MiPro Sense Notice d'utilisation et d'installation 119

4.8 Combinaisons entre schéma d'installation et configuration des modules de fonction

Le tableau vous permet de contrôler la combinaison entre le code de schéma d'installation et la configuration des modules

de fonction qui vous intéresse.

Code schéma | Système sans FMS5, [avecFM3 | avec configuration FM5 installation : sans FM3 1 2 3 Production d’eau chaude Pour générateurs de chaleur classiques 1 Appareil de chauffage au gaz x ni] x x x? Chaudière gaz, cascade = = = = 5 2 Appareil de chauffage au gaz = ni] = = mi Chaudière gaz, cascade = = = = ui Pour systèmes de pompe à chaleur 8 Système de pompe à chaleur mono- | x ni] x x x? énergétique Système hybride x = = = = 9 Système hybride = «y = = ui Cascade de pompes à chaleur = = = = mi 10 Système de pompe à chaleur mo- [x «y = = ui noénergétique avec échangeur ther- mique Système hybride avec échangeur | x «y = = ui thermique 11 Système de pompe à chaleur mo- |x x x x ÿ noénergétique avec échangeur ther- mique 12 Système hybride x ni = = mi 13 Système hybride avec échangeur |- «y = = ui thermique 16 Système hybride avec échangeur | ni = = mi thermique Cascade de pompes à chaleur = = = = 5 Système de pompe à chaleur mo- |x x = = mi noénergétique avec échangeur ther- mique

x: combinaison possible — : combinaison impossible 1) Gestion du ballon tampon possible

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

4.9 Schéma d'installation et schéma électrique Abréviation Signification 4.9.1 Signification des abréviations 9d By-pass RE EP of Soupape d'inversion pour rafraîchissement — 9e Vanne d'inversion d'eau potable 1 Générateur de chaleur _ _ 9g Soupape d'inversion ta Système de chauffage d'appoint pour eau chaude sanitaire 9gSolar Vanne d'inversion solaire 1b Système de chauffage d'appoint pour chauf- 9h Robinet de remplissage et de vidange fage oi Soupape de purge 1c Chaudière d'appoint pour eau chaude sani- G s = n ï taire/chauffage j oupape à ouverture manuelle 2a Pompe à chaleur air/eau KE] Mélangeur à 3 voies Z Unité extérieure de la pompe à chaleur à El Vanne 3 voies mélangeuse pour rafraîchis- système split sement 24 Unité intérieure de la pompe à chaleur à 9n Mélangeur thermostatique système split 90 Débitmètre 3 Pompe de recirculation pour générateur de œ Vanne de cascade chaleur — - 10a Thermomètre 3a Pompe de circulation pour piscine 10b Manomètre 3c Pompe de charge — 10€ Clapet anti-retour 3e Pompe de circulation 104 Purgeur d'air 3] Pompe de chauffage — 10e Collecteur d'impuretés avec séparateur 3h Pompe de protection anti-légionelles magnétite 3 Échangeur thermique de pompe 10f Collecteur solaire/eau glycolée Ê] Pompe solaire 10g Échangeur thermique 4 Ballon d'accumulation 40h Bouteille casse-pression Ballon d'eau chaude sanitaire monovalent Toi Raccords souples Sa Ballon d'eau chaude sanitaire bivalent Ta Convecteur soufflant 5e Tour hydraulique 1 Piscine 6 Capteur solaire (thermique) 12 Régulateur de l'installation 7a Station de remplissage de glycol pour 12a Commande à distance pompe à chaleur 12b Module de régulation de pompe à chaleur 7b Station solaire 12c Module multifonction 2 en 7 7d Station domestique _ 124 Module de fonction FM3 7f Module hydraulique - _ 12e Module de fonction FM5 79 Module de découplage thermique _ _ 12f Boîtier de câblage 7h Module d'échangeur thermique 129 Coupleur de bus eBUS 7i Module 2 zones _ 12h Régulateur solaire 7j Groupe de pompage — T2 Régulateur externe ga Soupape de sécurité — 12j Relais de coupure 8b Soupape de sécurité pour eau potable — 12k Thermostat de sécurité 8c Groupe de sécurité pour le raccordement de l'eau potable 121 Sécurité de surchauffe du ballon 8d Groupe de sécurité du générateur de chaleur 12m Capteur de température d'air extérieur 8e Vase d'expansion à membrane de chauffage 12n Contacteur de débit 8f Vase d'expansion à membrane pour eau 120 Module d'alimentation eBUS potable 12p Récepteur radio 8g Vase d'expansion à membrane solaire/eau giycolée 12q Module Internet Eh Vase ampon solaire c1/c2 Autorisation de charge du ballon/ballon tampon E Soupape de sûreté thermique pap q COL Capteur de température des capteurs ga Vanne de régulation pièce par pièce (ther- = mostatique/motorisée) DEMKX] Demande de chauffage exteme pour circuit chauffage ob Vanne de zone DHW Capteur de température de stockage 9c Vanne d'équilibrage

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

Abréviation Signification

DHWEt Capteur de température en bas du ballon (ballon d'eau chaude sanitaire)

DHWBt2 Sonde de température de stockage (deuxième ballon solaire)

EVU Contact de délestage du fournisseur d'éner- gie

FSR] Capteur de température de départ/capteur de piscine

MA Sortie multifonctions

ME Entrée multifonction

PV Interface de l'onduleur photovoltaïque

PWM Signal MLE de la pompe

RT Thermostat d'ambiance

SCA Signal de rafraîchissement

sG Interfaçage avec le gestionnaire de réseau de distribution

Solar yield Sonde de retour solaire

SysFlow Capteur de température système

TD1, TD2 Capteur de température pour régulation par différentiel de température

TEL Entrée de commutation pour commande à distance

TR Coupe-circuit avec commutation de chau-

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

k 4.9.2 Schéma d'installation 0020184677

4.9.2.1 Paramétrage du boîtier de gestion

Code schéma installation : 1

0020288095_01 MiPro Sense Notice d'utilisation et d'installation 123

4.9.2.2 Schéma d'installation 0020184677

\ a AT eat | Was Le} 4| | 6 | SE z | Ÿ F 31& \ ns | \ dE À DS

124 Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

Li 4.9.2.3 Schéma électrique 0020184677

= bel HNzIx QE 1x -\0€Z À EN) ROcz $| eix 1] do D eg () ET SE] ox ë € LATE N] Lido < Ë 9Ex o EE ra n PR . £ “SSD+-<E00x = É Lx L2Ex © nilEX _n8EX hu ur MHQ 6251777: nest |

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

e k 4.9.3 Schéma d'installation 0020178440 4.9.3.1 Paramétrage du boîtier de gestion Code schéma installation : 1 Configuration FM3 : 1 SM FM3 : Pompe circulation Circuit 1 / Type de circuit : Chauffage Circuit 2 / Type de circuit : Chauffage Zone 1/ Zone activée : Oui

Zone 2/ Zone activée : Oui

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

18110q-Bunu-IeAA Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

N [* [=] < t £-a34 = be, Loojpodro INT&) —ù BAUA S 5 zx A 0€Z SEA x SEL 1] -A 0€ $| eix 1] zido » SEL? ox © SEE] Lido < CIE Ë ze E9EX D ee M: À: CIF] È ul < CSD+-<xoox er Éd 2% MHq

k 49.4 Schéma d'installation 0020280010 4.9.4.1 Spécificités du système

ÂÀ 5: le limiteur de température du ballon doit être monté à un emplacement adapté pour éviter que la température du

ballon ne monte au-dessus de 100 °C.

4.9.4.2 Paramétrage du boîtier de gestion Code schéma installation : 1

Configuration FM5 : 2

SM FM5 : Ppe prot. légionel.

Circuit 1 / Type de circuit : Chauffage Circuit 1 / Influence t° amb. : Actif ou Étendu

Circuit 2 / Type de circuit

Chauffage Circuit 2 / Influence t° amb. : Actif ou Étendu

Circuit 3 / Type de circuit

hauffage Circuit 3 / Influence t° amb. : Actif ou Étendu Zone 1/ Zone activée : Oui

Zone 1 / Affectation zones : Télécomm. 1 Zone 2/ Zone activée : Oui

Zone 2 / Affectation zones : Télécomm. 2 Zone 3/ Zone activée : Oui

Zone 3 / Affectation zones : Régulateur

4.9.4.3 Paramétrage de la télécommande Adresse télécommande : (1): 1

Adresse télécommande : (2): 2

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

130 Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

k 4.9.5 Schéma d'installation 0020280019 4.9.5.1 Spé

ÂÀ 5: le limiteur de température du ballon doit être monté à un emplacement adapté pour éviter que la température du ballon ne monte au-dessus de 100 °C.

ÂÀ 6 : la puissance de chauffage de la pompe à chaleur doit être adaptée à la taille du serpentin du ballon d'eau chaude sanitaire.

4.9.5.2 Paramétrage du boîtier de gestion Code schéma installation : 8

Configuration FM5 : 2

SM FM5 : Ppe prot. légionel.

Circuit 1 / Type de circuit : Chauffage Circuit 1 / Influence t° amb. : Actif ou Étendu Circuit 2 / Type de circuit : Chauffage Circuit 2 / Influence t° amb. : Actif ou Étendu Circuit 3 / Type de circuit : Inactif

Zone 1/ Zone activée : Oui

Zone 1 / Affectation zones : Télécomm. 1 Zone 2/ Zone activée : Oui

Zone 2 / Affectation zones : Régulateur

4.9.5.3 Paramétrage de la télécommande

Adresse télécommande : (1): 1 Adresse télécommande : (2): 2

132 Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

4.9.5.4 Schéma d'installation 0020280019

0020288095_01 MiPro Sense Notice d'utilisation et d'installation 133

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

k 4.9.6 Schéma d'installation 0020232127

4.9.6.1 Paramétrage du boîtier de gestion

Code schéma installation : 8

4.9.6.2 Paramétrage du module de régulation de pompe à chaleur

SM 2 : Pompe circulation

0020288095_01 MiPro Sense Notice d'utilisation et d'installation 135

Li 4.9.6.3 Schéma d'installation 0020232127

A (02) 00 Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

e k © 5 Li -- Mise en fonctionnement

— Le montage et l'installation électrique du boîtier de ges- tion et de la sonde de température extérieure sont termi- nés.

— Le module de fonction FMS est installé et raccordé conformément à la configuration 1, 2, 3, voir le supplément.

— Les modules de fonction FM3 sont installés et raccordés, voir le supplément.

— La mise en fonctionnement de l'ensemble des compo- sants du système (à l'exception du boîtier de gestion) est terminée.

Conditions préalables à la mise en service

5.2 Exécution du guide d'installation

Vous en êtes au stade de l'invite Langue : de l'assistant d'installation.

L'installation assistée du boîtier de gestion vous fait parcourir toute une liste de fonctions. Pour chacune de ces fonctions, vous devrez sélectionner une valeur de réglage en accord avec la configuration de l'installation de chauffage.

5.2.1 Fermeture du guide d'installation

Une fois que l'assistant d'installation s'est exécuté jusqu'au bout, Sélectionnez l'étape suivante. s'affiche à l'écran.

Configuration du système : l'assistant d'installation bascule dans la configuration de l'installation via le menu réservé à l'installateur, pour vous permettre d'optimiser l'installation de chauffage.

Démarrage installation : l'assistant d'installation bascule sur l'affichage de base et l'installation de chauffage fonc- tionne avec les valeurs paramétrées.

Test sondes et relais: l'assistant d'installation bascule sur la fonction de test des capteurs et des actionneurs. Vous pouvez alors tester les capteurs et les actionneurs.

5.3 Modification ultérieure des réglages

Tous les réglages que vous avez effectués par l'intermé- diaire de l'installation assistée peuvent être modifiés ultérieu- rement en passant par le niveau de commande utilisateur ou le menu réservé à l'installateur.

6 Anomalie, messages de défaut et de maintenance

Comportement en cas de panne de la pompe à chaleur

Le boîtier de gestion bascule en mode de secours et c'est la chaudière d'appoint qui alimente l'installation de chauffage. L'installateur spécialisé a limité la température associée au mode de secours au cours de l'installation. Vous pouvez donc sentir la chaleur moindre de votre logement et de l'eau chaude sanitaire.

En attendant le professionnel qualifié, vous pouvez opter pour un des paramètres suivants :

Arrêt : le chauffage et l'eau chaude sanitaire ne montent pas beaucoup en température.

Chauffage : la chaudière auxiliaire prend le relais du mode chauffage. Il y a du chauffage, mais pas d'eau chaude sani- taire.

ECS : la chaudière auxiliaire prend le relais du mode eau chaude sanitaire. Il y a de l'eau chaude sanitaire, mais pas de chauffage.

ECS + ch. : la chaudière prend le relais du mode chauffage et du mode eau chaude sanitaire. || y a du chauffage et de l’eau chaude sanitaire.

La chaudière auxiliaire ne présente pas un rendement aussi élevé que la pompe à chaleur. La production de chaleur uni- quement par le biais de la chaudière auxiliaire peut donc coûter plus cher.

Dépannage des anomalies de fonctionnement (- annexe)

6.2 Message d’erreur

L'écran affiche la mention ÂÀ avec le libellé du message de défaut.

Vous trouverez les messages de défaut dans : MENU PRIN- CIPAL - RÉGLAGES - Menu installateur - Liste des dé- fauts

Dépannage des défauts de fonctionnement (- annexe)

Message d’entretien e

L'écran affiche la mention maintenance.

avec le libellé du message de

Message de maintenance (- annexe)

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

7 Information sur le produit 741 Respect et conservation des documents complémentaires applicables

> Tenez compte de l'ensemble des notices qui accom- pagnent les composants de l'installation.

> En votre qualité d'utilisateur, vous devez conserver soi- gneusement cette notice ainsi que tous les autres docu- ments complémentaires applicables pour pouvoir vous y référer ultérieurement.

7.2 Validité de la notice

Cette notice s'applique exclusivement aux modèles sui- vants :

73 Plaque signalétique

La plaque signalétique se trouve au dos du produit.

Mentions figurant sur la plaque signalétique

Numéro de série sert à l'identification, 7ème au 16ème chiffre = référence

d'article du produit

MiPro Sense Désignation du produit V Tension nominale mA Courant assigné CA Lire la notice

Vous trouverez le numéro de série en sélectionnant MENU PRINCIPAL - INFORMATION - Numéro de série. Le nu- méro d'article à 10 chiffres se trouve à la seconde ligne.

7.5 Marquage CE CE Le marquage CE atteste que les produits sont conformes aux exigences élémentaires des directives applicables, conformément à la déclaration de conformité.

La déclaration de conformité est disponible chez le fabricant.

7.6 Garantie et service après-vente 7.6.4 Garantie

Vous trouverez des informations sur la garantie constructeur dans la section Country specifics.

7.6.2 Service après-vente

Les coordonnées de notre service client sont indiquées au verso ou sur notre site Internet.

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

77 Recyclage et mise au rebut

> Confiez la mise au rebut de l'emballage à l'installateur spécialisé qui a installé le produit.

== Si le produit porte ce symbole :

> Dans ce cas, ne jetez pas le produit avec les ordures ménagères.

> Éliminez le produit auprès d'un point de collecte d'équi- pements électriques et électroniques usagés.

-— Emballage ---- _—

> Procédez à la mise au rebut de l'emballage dans les règles.

> Conformez-vous à toutes les prescriptions en vigueur.

7.8 Caractéristiques du produit conformément au règlement UE n° 811/2013, 812/2013

L'efficacité saisonnière de chauffage des locaux inclut sys- tématiquement, dans le cas des appareils avec régulateur à sonde extérieure intégré et possibilité d'activation d'une fonction de thermostat d'ambiance, un coefficient de correc- tion pour régulateur de catégorie VI. On ne peut exclure un écart par rapport à l'efficacité saisonnière de chauffage des locaux en cas de désactivation de cette fonction.

Catégorie du régulateur de température | VI Contribution à l'efficacité énergétique 40% saisonnière de chauffage des locaux ns

79 Caractéristiques techniques - boîtier de

Tension nominale AN Tension de choc mesurée 330 V Degré de pollution 2 Courant assigné < 50 mA Section des câbles de raccordement 0,75. 1,5 mm° Type de protection IP 20 Classe de protection (ll Température pour le contrôle de pression | 75°C des billes Température ambiante max. admissible … 60 °C Humidité amb. act 95 % Principe de fonctionnement Type 1 Hauteur 122 mm Largeur 122 mm Profondeur 26 mm

A Dépannage, message de maintenance

A. Dépannage Anomalie Cause possible Mesure Écran sombre Défaut logiciel 1. Appuyez sur la touche en haut à droite du boîtier de gestion pendant plus de 5 secondes pour forcer le redémarrage. 2. Éteignez tous les générateurs de chaleur pendant environ 1 minute en agissant sur les interrupteurs principaux. 3. Sile message de défaut persiste, contactez le professionnel qualifié. Écran qui ne réagit pas à la ma- | Défaut logiciel 1. Appuyez sur la touche en haut à droite du boîtier de gestion nipulation de l'interface utilisa- pendant plus de 5 secondes pour forcer le redémarrage. teur 2. Éteignez tous les générateurs de chaleur pendant environ 1 minute en agissant sur les interrupteurs principaux. 3. Sile message de défaut persiste, contactez le professionnel qualifié. Écran : Le produit est ver- Le verrouillage des touches est | > Appuyez sur la touche en haut à droite du boîtier de gestion rouillé., modification des ré- activé. pendant env. 1 seconde pour désactiver le verrouillage des glages et des valeurs impos- touches. sible Écran : Mode chaud. app.en | La pompe à chaleur ne fonc- | 1. Contactez votre installateur spécialisé. cas de défaut Pompe à cha- | tionne pas. 2. Sélectionnez le réglage correspondant au mode de secours leur (accès technicien) , mon- jusqu'à l'arrivée du professionnel qualifié. tée en température insuffisante 3. Vous trouverez des explications plus détaillées au cha- pure srautage et la produc- pitre Anomalie, messages de défaut et de maintenance tion d’eau chaude sanitaire (= page 138). Écran : F. Défaut chaudière, | Défaut chaudière 1. Réinitialisez la chaudière. Pour cela, appuyez d'abord sur le code défaut qui s'affiche à Réinitialiser, puis sur Oui. l'écran est concret, par ex. F.33 2. Sile message de défaut persiste, contactez le professionnel et la chaudière concernée qualifié. Écran : vous ne comprenez pas | Langue paramétrée erronée 1. . la langue paramétrée ? Appuyez 2 fois sui Sélectionnez la dernière option Le) RÉGLAGES) et validez EP avec V 3. x Sélectionnez la deuxième option dans QréGLAGES et validez avec V) 4. ( Sélectionnez la langue de votre choix et validez avec

A2 Messages de maintenance # | Message Description Travaux de maintenance Intervalle 1 Manque d'eau : | La pression de l'eau dans l'ins- | Reportez-vous à la notice d'utili- | Voir la notice d'utilisation du suivez les indi- | tallation de chauffage est insuf- | sation du générateur de chaleur | générateur de chaleur cations du gén. | fisante. concerné pour savoir comment de chal. procéder au remplissage d'eau 140 Notice d'utilisation et d'installation MiPro Sense 0020288095_01

e B Ë -- Message d’anomalie, dépannage, message de maintenance

1. Appuyez sur la touche en haut à droite du boîtier de gestion pendant plus de 5 secondes pour forcer le redémarrage.

2. Éteignez, puis rallumez l'interrupteur du générateur de cha- leur qui alimente le boîtier de gestion.

Pas d'alimentation électrique au niveau du générateur de chaleur

> Rétablissez l'alimentation électrique du générateur de chaleur qui alimente le boîtier de gestion.

>» Remplacez l'appareil.

Écran qui ne réagit pas à la ma- nipulation de l'interface utilisa- teur

> Éteignez, puis rallumez l'interrupteur du générateur de chaleur qui alimente le boîtier de gestion.

>» Remplacez l'appareil.

Le générateur de chaleur conti- nue à chauffer alors que la tem- pérature ambiante est atteinte

Valeur erronée dans la fonction Influence t° amb. : ou Affecta- tion zones :

À la fonction Influence t° amb. :, réglez la valeur Actif ou Étendu.

2. Affectez l'adresse du boîtier de gestion à la zone où se trouve le boîtier de gestion par le biais de la fonction Affectation zones :.

L'installation de chauffage reste ‘en mode eau chaude sanitaire

Le générateur de chaleur ne peut pas atteindre la tempé- rature de départ de consigne max.

> Baissez la valeur de réglage de la fonction T° départ consigne max. : °C.

Un seul circuit chauffage s'af- fiche alors qu'il y en a plusieurs

Circuits chauffage inactifs

> Utilisez la fonction Type de circuit : pour définir la fonctionna- lité qui convient pour le circuit chauffage.

Aucune modification possible dans le menu réservé à l'instal- lateur

Code d'accès au menu réservé à l'installateur inconnu

> Réinitialisez le boîtier de gestion et restaurez le réglage d'usine. Toutes les valeurs réglées seront perdues.

Élimination des défauts

> Vérifiez la connexion.

>» Changez le câble.

Signal sonde temp. ext. invalide

Sonde de température exté- rieure défectueuse

> Changez la sonde de température extérieure.

Communication générateur chal. 1 interrompue *,

* il peut s'agir des générateurs de chaleur 1 à 8

>» Changez le câble.

Connexion incorrecte

> Vérifiez la connexion.

* il peut s'agir des adresses 1 à 3

Communication FM3 adresse 1_ | Câble défectueux > Changez le câble. interrompue *, Connexion incorrecte > Vérifiez la connexion. Communication FM interrom- | Câble défectueux > Changez le câble. pus Connexion incorrecte > Vérifiez la connexion. Communication télécommande | Câble défectueux > Changez le câble.

* il peut s'agir des adresses 1 à | Connexion incorrecte > Vérifiez la connexion. 3

Communication unité production | Câble défectueux > Changez le câble. ECS interrompue Connexion incorrecte > Vérifiez la connexion. Communication station solaire | Câble défectueux > Changez le câble. interrompue Connexion incorrecte > Vérifiez la connexion. Configuration FM [1] incorrecte | Valeur de réglage incorrecte | > Réglez la valeur qui convient pour le FMS.

Module de mélange plus com- patible

Module raccordé inadapté

>. Montez un module compatible avec le régulateur.

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

Message Cause possible Mesure Module solaire plus compatible | Module raccordé inadapté > Montez un module compatible avec le régulateur. Télécommande plus compatible | Module raccordé inadapté > Montez un module compatible avec le régulateur. Code de schéma d'installation | Code de schéma d'installation | > Spécifiez le code de schéma d'installation qui convient. incorrect erroné Télécommande 1 manquante *,_| Télécommande manquante > Raccordez la télécommande. * il peut s'agit de la télécom- mande 1 ou 2 FM incompatible avec schéma | FM5 raccordé dans l'installation | » Retirez le FMS de l'installation de chauffage. d'inst. actuel de chauffage Code de schéma d'installation | > Spécifiez le code de schéma d'installation qui convient. erroné FM3 manquant FM3 manquant > Raccordez le FM3. Capt. temp. ECS S1 manquant | Sonde de température d'eau > Procédez au raccordement de la sonde de température d'eau sur FM3 chaude sanitaire S1 non raccor- chaude au FM3. dée La pompe solaire 1 signale un | Anomalie de la pompe solaire |» Vérifiez la pompe solaire. défaut *, * pompe solaire 1 ou 2 Ballon à stratification plus com- | Ballon incompatible raccordé Retirez le ballon de l'installation de chauffage. patible Configuration SM2 module ré- | FM3 mal raccordé 1. Démontez le FM3. gul. PAC incorrecte 2. Sélectionnez une configuration adaptée. FM5 mal raccordé 1. Démontez le FM5. 2. Sélectionnez une autre configuration. Configuration FMS incorrecte | Valeur de réglage incorrecte > Réglez la valeur qui convient pour le FM5. pour le FMS Conf. en cascade non prise en | Schéma système sélectionné | > Réglez le schéma d'installation qui comporte une cascade. charge erroné Configuration FM3 [1] SM in- | Sélection de composant erro- | » Dans la fonction MA FM3, sélectionnez le composant qui cor- correcte *, * il peut s'agir des | née par la SM respond au composant raccordé à la sortie multifonction du adresses 1 à 3 FM3. Configuration FM5 SM incor- | Sélection de composant erro- | » Dans la fonction MA FMS, sélectionnez le composant qui cor- recte née par la SM respond au composant raccordé à la sortie multifonction du FM. Signal capteur de temp. amb. | Capteur de température am- >» Remplacez le régulateur. régulateur invalide biante défectueux Signal capteur de temp. amb. | Capteur de température am- > Changez la télécommande. télécommande 1 invalide *, * il | biante défectueux peut s'agir des adresses 1 à 3 Signal capteur S1 FM3 adresse | Capteur défectueux >» Changez le capteur. 1 invalide *, * il peut s'agir de S1 à 7 et des adresses 1 à 3 Signal capteur S1 FM5 invalide | Capteur défectueux >» Changez le capteur. +, * il peut s'agir de S1 à $13 Le générateur de chaleur 1 si- | Anomalie du générateur de > Reportez-vous à la notice du générateur de chaleur indiqué. gnale un défaut *, * il peut s'agir | chaleur des générateurs de chaleur 1 à 8 Le module de régul. PAC si- Anomalie du module de régula- | > Changez le module de régulation de pompe à chaleur. gnale un défaut tion de pompe à chaleur Affectation télécommande 1 La télécommande 1 n'a pas été | » Affectez l'adresse qui convient à la télécommande avec la manquante *, * il peut s'agir des | affectée à une zone. fonction Affectation zones :. adresses 1 à 3 Activation d'une zone man- Une des zones utilisées n'est | > À la fonction Zone activée :, sélectionnez la valeur Oui. quante pas activée. Circuits chauffage inactifs > Utilisez la fonction Type de circuit : pour définir la fonctionna-

lité qui convient pour le circuit chauffage.

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

Messages de maintenance

# | Message Description Travaux de maintenance Intervalle 1 [Le gén. de chal. |Ilya des travaux de mainte- | Reportez-vous à la notice d'utili- | Reportez-vous à la notice d'util- 1 nécessite une | nance à effectuer sur le généra- | sation ou d'installation du géné- | sation ou d'installation du géné- maintenance *, * | teur de chaleur. rateur de chaleur concerné pour | rateur de chaleur il peut s'agir des savoir quels sont les travaux de générateurs de maintenance chaleur 1 à 8 2 | Manque d'eau: | La pression de l'eau dans l'ins- | Manque d'eau : suivez les ins-_ | Reportez-vous à la notice d'utili- suivez les indi- | tallation de chauffage est insuf- | tructions du générateur de cha- | sation ou d'installation du géné- cations du gén. | fisante. leur rateur de chaleur de chal. 3 | Maintenance Date d'échéance de la pro- Procédez aux travaux de main-_| Date spécifiée dans le régula-

Adressez-vous chaine maintenance de l' à: tallation de chauffage.

0020288095_01 MiPro Sense Notice d'utilisation et d'installation

C Câbles, longueur maximale Câbles, section minimale Conditions préalables à la mise en service de l'installation de chauffage. Conditions préalables, mise en fonctionnement . Conduites, sélection …

D Défaut Défauts . Documents E Écran. Éléments de commande. Exécution de l'assistant d'installation …. F Fonctions de commande et d'affichage.

installateur spécialisé M Maintenance Marquage CE. Mise au rebut..

N Numéro de série … P Prescriptions… Prévention des dysfonctionnements a Qualifications R Recyclage... Référence d'article Réglage de la courbe de chauffage …

U Utilisation conforme

V Visualisation de la référence d'article. Visualisation du numéro de série .

Notice d'utilisation et d'installation MiPro Sense 0020288095 _01

Dans l'intérêt des utilisateurs et eu égard à la technicité de ses produits, Saunier Duval recommande que leur installa- tion, ainsi que leur mise en service et leur entretien le cas échéant, soient réalisés par des professionnels qualifiés, en conformité avec les règles de l'art, les normes en vigueur et les instructions émises par Saunier Duval.

Les produits Saunier Duval font l'objet d'une garantie constructeur minimum de 2 ans accordée par le construc- teur. La durée et les conditions spécifiques de cette garantie sont définies dans la Carte de Garantie livrée avec le produit.

Cette « garantie constructeur » n'a pas pour effet d'exclure l'application des garanties légales prévues par ailleurs au bénéfice de l'acheteur du produit concerné, étant entendu que ces garanties ne pourront s'appliquer dans le cas où la défaillance du produit trouverait son origine dans des causes qui lui sont étrangères, en ce compris notamment :

— défaut d'installation, de réglage, de mise en service, d'entretien ou de maintenance, notamment lorsque ces opérations n'ont pas été réalisées par un professionnel qualifié, dans le respect des règles de l'art ou des recom- mandations émise par le fabricant (notamment dans la documentation technique mise à disposition des utilisa- teurs ou des professionnels) ;

— caractéristiques techniques inadaptées aux normes ap- plicables dans la région d'installation ;

— défaillance de l'installation ou des appareils auxquels les produits Saunier Duval sont raccordés ;

— dimensionnement inapproprié aux caractéristiques de l'installation ;

— conditions de transport ou de stockage inappropriées ;

— usage anormal des produits ou des installations aux- quelles ils sont reliés ;

— _ dysfonctionnement d'une pièce de rechange non com- mercialisée par le constructeur ;

— environnement inapproprié au fonctionnement normal des produits, en ce compris : caractéristiques de la ten- sion d'alimentation électrique, nature ou pression de l'eau utilisée, embouage, gel, atmosphère corrosive, ven- tilation insuffisante, protections inadaptées, etc. ;

— _ Intervention d'un tiers ou cas de force majeure tel que défini par la Loi et les Tribunaux français.

Country specifics MiPro Sense 0020288095 _01

3.2 Service après-vente

Les coordonnées de notre service après-vente sont indi- quées au verso ou sur le site www.saunierduval.fr.
