Notice d'utilisation Migo 0020212891_00

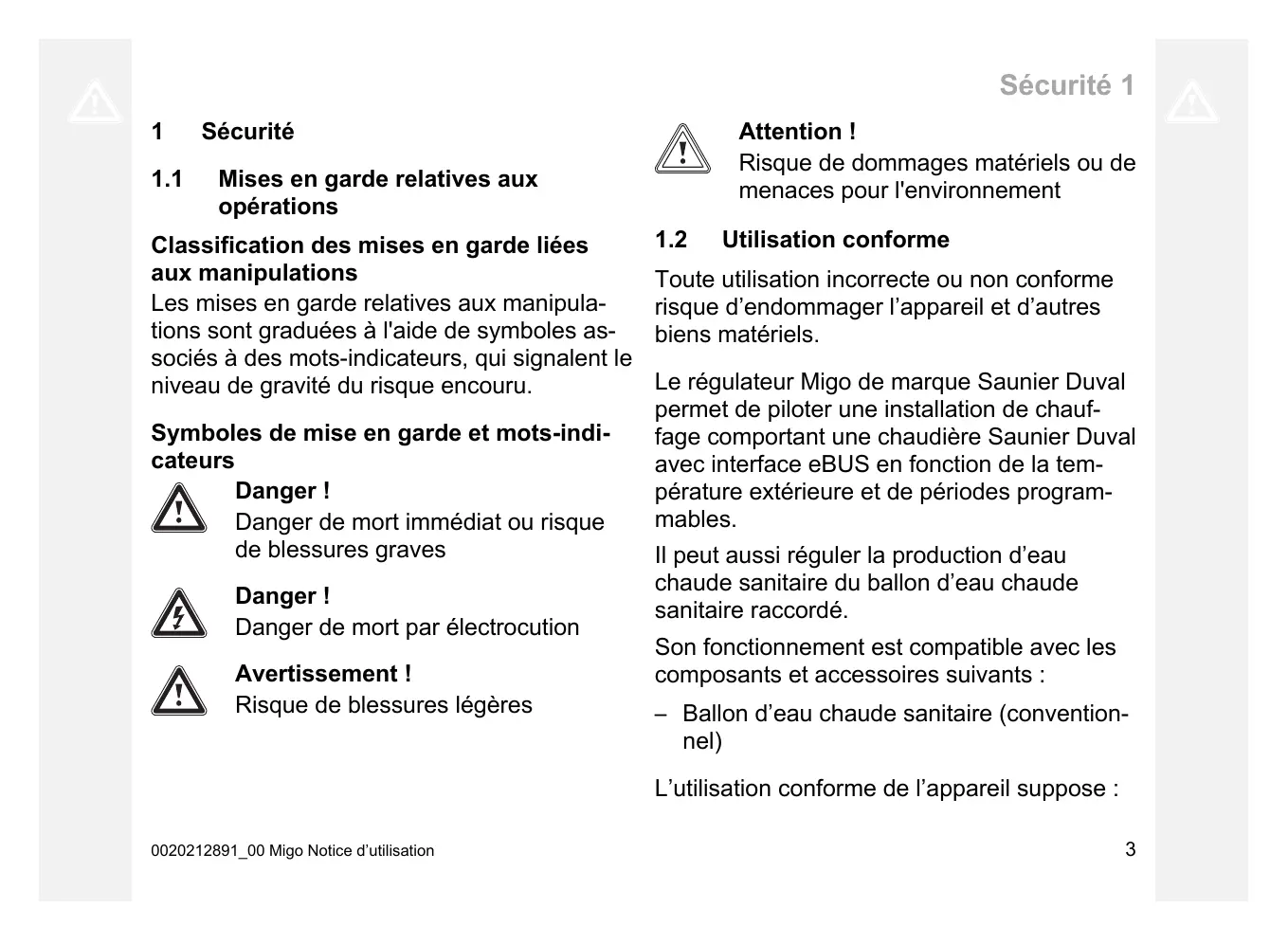

1.1 Mises en garde relatives aux

opérations Classification des mises en garde liées aux manipulations Les mises en garde relatives aux manipula- tions sont graduées à l'aide de symboles as- sociés à des mots-indicateurs, qui signalent le niveau de gravité du risque encouru.

Symboles de mise en garde et mots-indi- cateurs

Danger de mort immédiat ou risque de blessures graves

Danger ! Danger de mort par électrocution

Avertissement ! Risque de blessures légères

0020212891_00 Migo Notice d'utilisation

Attention ! Risque de dommages matériels ou de menaces pour l'environnement

Utilisation conforme

Toute utilisation incorrecte ou non conforme risque d'endommager l'appareil et d’autres biens matériels.

Le régulateur Migo de marque Saunier Duval permet de piloter une installation de chauf- fage comportant une chaudière Saunier Duval avec interface eBUS en fonction de la tem- pérature extérieure et de périodes program- mables.

Il peut aussi réguler la production d'eau chaude sanitaire du ballon d'eau chaude sanitaire raccordé.

Son fonctionnement est compatible avec les composants et accessoires suivants :

— Ballon d'eau chaude sanitaire (convention- nel)

L'utilisation conforme de l'appareil suppose :

— le respect des notices d'utilisation fournies avec le produit ainsi que les autres compo- sants de l'installation

— le respect de toutes les conditions d’ins- pection et de maintenance qui figurent dans les notices.

L'utilisation conforme de l'appareil intègre, en outre, l'installation conforme à la classe IP.

L'utilisation du produit dans des véhicules, par exemple mobil-home ou camping-car, est considérée comme non conforme. Les unités ou mobil-homes qui sont installés durable- ment et à demeure ne sont pas considérés comme des véhicules (installation fixe).

Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre sti- pulé dans la notice sera considérée comme non conforme. Toute utilisation directement commerciale et industrielle sera également considérée comme non conforme.

Toute utilisation abusive est interdite.

1.3.1 Installation par un installateur spécialisé uniquement

Consignes générales de sécurité

Seul un installateur spécialisé est habilité à procéder à l'installation, l'inspection, la main- tenance et la réparation de l’appareil.

1.3.2 Danger en cas d'erreur de manipulation

Toute erreur de manipulation présente un danger pour vous-même, pour des tiers et peut aussi provoquer des dommages maté- riels.

+ Lisez soigneusement la présente notice et l'ensemble des documents complémen- taires applicables, et tout particulièrement le chapitre « Sécurité » et les avertisse- ments.

Notice d'utilisation Migo 0020212891_00

2 Remarques relatives à la documentation

2.1 Respect des documents complémentaires applicables

> Conformez-vous impérativement à toutes les notices d'utilisation qui accompagnent les composants de l'ins- tallation.

2.2 Conservation des documents

> Conservez soigneusement cette notice ainsi que tous les autres documents complémentaires applicables pour pouvoir vous y référer ultérieurement.

2.3 Validité de la notice

Cette notice s'applique exclusivement aux modèles suivants :

Désignation Référence d'ar- ticles Migo 0020197227

3 Description du produit Le produit régule une installation de chauffage en fonction

de la température extérieure et de manière temporisée par le biais d’une chaudière Saunier Duvalavec interface eBUS

0020212891_00 Migo Notice d'utilisation

ainsi que la production d'eau chaude sanitaire d’un ballon d'eau chaude raccordé.

Conditions: Chauffage

Le produit et l'application associée permettent de régler la température souhaitée pour une pièce donnée suivant les périodes de la journée et les jours de la semaine.

Ce produit est un régulateur à sonde extérieure.

Le produit est informé de la température extérieure actuelle

par le biais de la connexion Internet. Lorsque la température extérieure est basse, le produit augmente la température de départ de l'installation de chauffage Saunier Duval.

Lorsque la température extérieure augmente, le produit di- minue la température de départ. Le produit réagit donc aux fluctuations de la température extérieure et module la tempé- rature de départ de façon à maintenir une température am- biante constante, conforme à la valeur souhaitée.

Conditions: Production d'eau chaude

Le produit et l'application associée permettent de paramétrer la température et les plages horaires de production d'eau chaude sanitaire.

Le générateur de chaleur chauffe l'eau du ballon d'eau chaude sanitaire jusqu'à la température paramétrée.

Les plages horaires correspondent aux périodes de la jour- née où l'eau du ballon ECS doit être chaude.

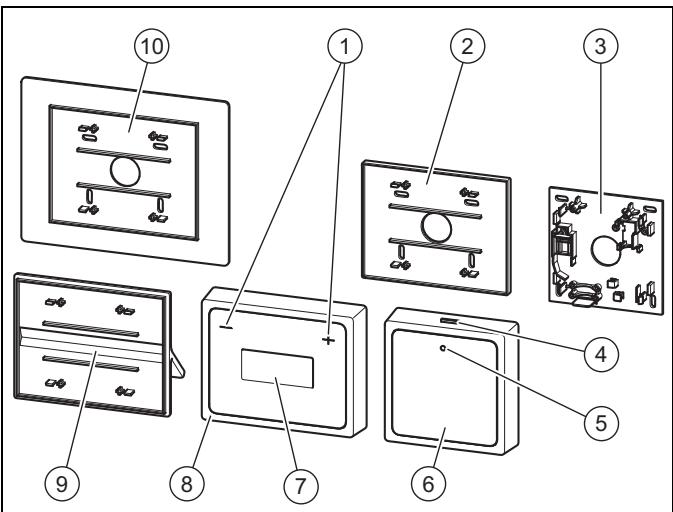

3.1 Structure de l'appareil 3.2 Écran

Symbole Signification

La liaison entre le thermostat et l'unité de communication est en train d'être ul Ü établie

La liaison est établie ; fonctionnement normal

La liaison est interrompue

3.3 Indications sur la plaque signalétique

1 Touches ©) et 5 DEL d'état La plaque signalétique est apposée d'usine au dos de l'unité 2 Socle mural petit format, 6 Unité de communication de communication et du thermostat. thermostat 7 Écran 3 Socle mural, unité de 8 M at Indication sur la Signification communication 'ermostai plaque signalétique 4 Touche Bluetooth / 9 Système de fixation du = RTS h ' Code-barres avec numéro de série (uni- Touche du mode sécu- produit nee un ? quement sur l'unité de communication) rité confort 10 Socle mural grand a . té ses à 7e au 16e chiffre = référence d'article modèle, thermostat nt du produit (uniquement pour l'unité de communication)

6 Notice d'utilisation Migo 0020212891_00

Indication sur la plaque signalétique

= Chap. « Marquage CE »

CE Migo Désignation du produit

V mA Tension de service et consommation électrique

X = Chap. « Recyclage et mise au rebut »

3.4 Marquage CE CE Le marquage CE atteste que les appareils sont conformes aux exigences élémentaires des directives applicables, conformément à la plaque signalétique.

La déclaration de conformité est disponible chez le fabricant.

Par la présente, le fabricant déclare que le type d'équipe- ment radioélectrique du produit est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible chez le fabricant.

0020212891_00 Migo Notice d'utilisation

4.1 Mise en service du produit

> Ne procédez pas à la mise en fonctionnement du produit avant que l'habillage ne soit totalement fermé.

42 Prévention des dysfonctionnements

1. Faites en sorte que l'air de la pièce circule librement autour du thermostat et qu'il ne soit pas recouvert par des meubles, rideaux ou autres objets.

2. Ouvrezles robinets de radiateur à fond dans la pièce où se trouve le thermostat.

43 Contrôle et réglage de la température ambiante

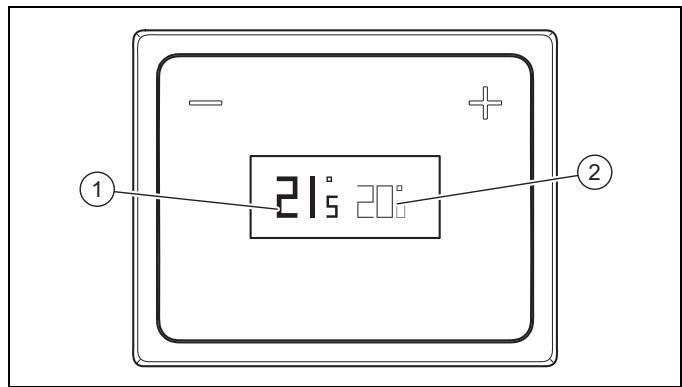

Vérifiez l'affichage de la température ambiante actuelle (1) et de la température de consigne paramétrée (2) à l'écran.

Si nécessaire, utilisez les touches (©) et () pour régler la température de consigne (2) à la valeur souhaitée.

Installation de l’application

Utilisez votre smartphone ou de votre tablette pour tous les paramètres avancés qui vont au-delà des fonctions de base.

Recherchez Migo sur Google Play" ou dans l'App Store".

Installez l'application qui convient sur votre périphérique mobile. Procédez à l'initialisation de la connexion Bluetooth entre le produit et votre périphérique (- page 8). Utilisez la connexion Bluetooth pour configurer les paramètres du réseau local sans fil (WLAN) du produit.

Suivez les autres instructions données par l'application.

Établissement de la connexion sans fil

Activez la connexion Bluetooth de votre périphérique mobile.

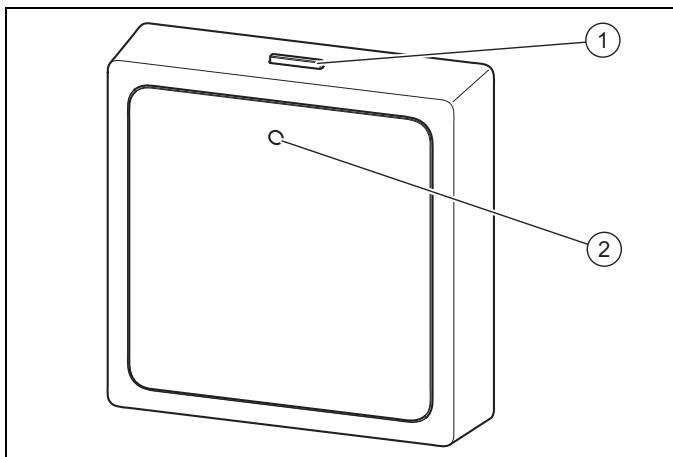

Appuyez longuement sur la touche Bluetooth / la touche du mode sécurité confort (1) de l'unité de communica- tion (5 secondes au minimum).

< Le témoin d'état (DEL) (2) de l'unité de communica- tion devient bleu clignotant.

Réglez les paramètres du réseau local sans fil WLAN avec l'application. Pour cela, suivez les instructions qui s'affichent sur l'application.

Notice d'utilisation Migo 0020212891_00

— Utilisez systématiquement un réseau local sans fil WLAN crypté pour connecter le produit, pour des raisons de sécurité. Vérifiez que le mode Wi-Fi Pro- tected Setup (WPS) n'est pas pris en charge.

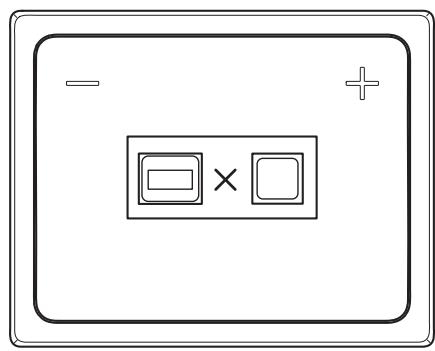

4.6 Établissement de la connexion

> _ Lorsque l'écran d'affichage ci-dessus apparaît, réduisez la distance entre le thermostat et l'unité de communica- tion pour rétablir la liaison.

47 Fonctionnement en mode sécurité confort

Si le produit n'est pas connecté à Internet, il n'est pas pos- sible de régler son mode de fonctionnement avec l'applica- tion.

Dans ce cas, le mode sécurité confort peut être activé direc- tement au niveau de l'unité de communication.

0020212891_00 Migo Notice d'utilisation

Lorsque le mode sécurité confort est activé, la température ambiante est réglée suivant la valeur de consigne définie par le biais du thermostat, indépendamment des plages horaires paramétrées. L'eau chaude sanitaire est également produite indépendamment des plages horaires paramétrées.

Activation/désactivation du mode sécurité confort

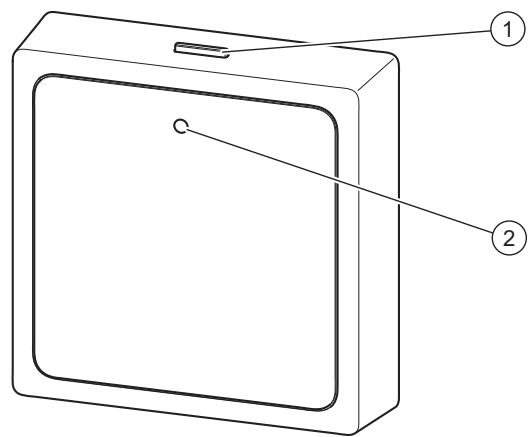

1. Appuyez brièvement sur la touche Bluetooth/la touche du mode sécurité confort (1) de l'unité de communica- tion.

— _ L'activation du mode sécurité confort est uniquement possible lorsque la connexion Internet est coupée.

< Le témoin d'état (DEL) (2) de l'unité de communica- tion devient bleu fixe.

2. Appuyez de nouveau sur la touche Bluetooth / la touche —_ EE du mode sécurité confort (1) de l'unité de communica- l tion pour désactiver le mode sécurité confort.

— Le mode sécurité confort est automatiquement I Ï

désactivé dès que la connexion Internet est rétablie.

4.8 Contrôle du niveau de charge des piles

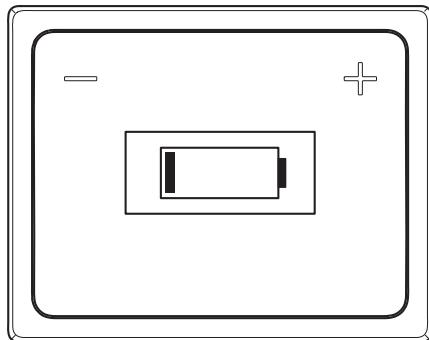

Si l'écran d'affichage ci-dessus apparaît sur le thermostat, cela signifie que les piles sont déchargées.

ON Le [ 5 co > Changezles piles du thermostat. =

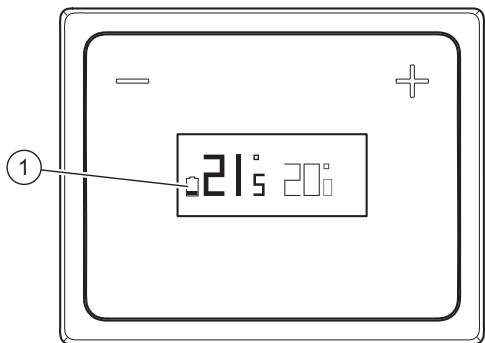

Si le symbole © (1) s'affiche à l'écran du thermostat, cela signifie que les piles sont presque déchargées.

10 Notice d'utilisation Migo 0020212891_00

49 Remplacement des piles

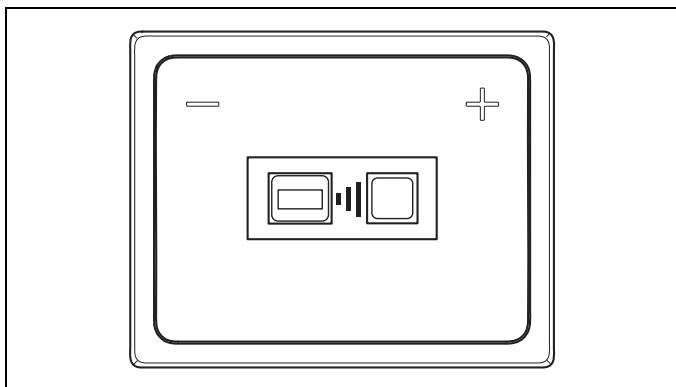

410 Écran de démarrage

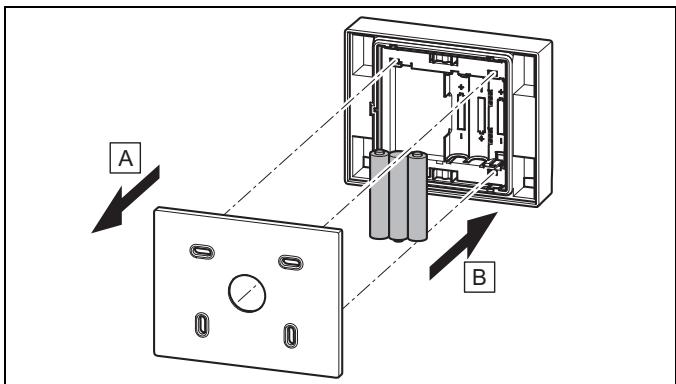

1. Retirez le thermostat du support de l'appareil ou libérez le système de fixation du produit du thermostat.

2. Insérez trois piles neuves de même type. Respectez la polarité.

3. Utilisez exclusivement des piles alcalines de type AAA de 1,5 V. N'utilisez pas de piles rechargeables.

4. Remettez le thermostat sur le support de l'appareil ou le système de fixation du produit sur le thermostat. Le thermostat ou le système de fixation du produit s'en- clenche avec un déclic.

0020212891_00 Migo Notice d'utilisation

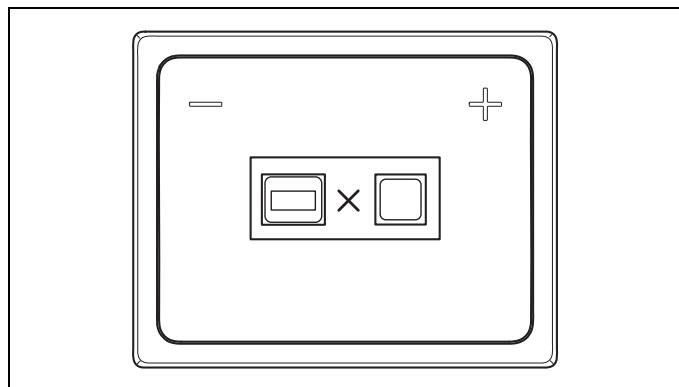

L'écran de démarrage s'affiche une fois que les piles sont en place. L'écran de démarrage indique que le thermostat est en train de chercher l'unité de communication.

Si l'unité de communication est introuvable (par ex. distance excessive entre le thermostat et l'unité de communication), c'est l'écran d'affichage ci-dessus qui apparaît.

Vous trouverez une vue d'ensemble des anomalies possibles en annexe.

Anomalies — vue d'ensemble (- page 14)

6 Entretien et maintenance

Entretien du produit

Risques de dommages matériels sous l'effet de détergents inadaptés !

> N'utilisez pas d'aérosol, de produit abrasif, de produit vaisselle, de détergent solvanté ou chloré.

> Nettoyez la surface du produit avec un chiffon humecté d’eau savonneuse.

71 Mise hors service déi ve du produit

> Confiez la mise hors service définitive de l'appareil à un installateur spécialisé.

8 Recyclage et mise au rebut

> Confiez la mise au rebut de l'emballage à l'installateur spécialisé qui a installé l'appareil.

D Si le produit porte ce symbole :

> En l'occurrence, le produit ne doit pas être jeté avec les ordures ménagères.

> Déposez-le plutôt dans un point de collecte pour appa- reils électriques et électroniques usagés.

X Si le produit comporte des piles qui portent ce sym- bole, cela signifie qu'elles sont susceptibles de contenir des substances nocives ou polluantes.

> En l'occurrence, vous devez déposer les piles dans un point de collecte prévu à cet effet.

Notice d'utilisation Migo 0020212891_00

9 Garantie et service après-vente

Dans l'intérêt des utilisateurs et eu égard à la technicité de ses produits, Saunier Duval recommande que leur installa- tion, ainsi que leur mise en service et leur entretien le cas échéant, soient réalisés par des professionnels qualifiés, en conformité avec les règles de l'art, les normes en vigueur et les instructions émises par Saunier Duval.

Les produits Saunier Duval font l'objet d'une garantie constructeur minimum de 2 ans accordée par le constructeur. La durée et les conditions spécifiques de cette garantie sont définies dans la Carte de Garantie livrée avec le produit.

Cette « garantie constructeur » n'a pas pour effet d'exclure l'application des garanties légales prévues par ailleurs au bénéfice de l'acheteur du produit concerné, étant entendu que ces garanties ne pourront s'appliquer dans le cas où la défaillance du produit trouverait son origine dans des causes qui lui sont étrangères, en ce compris notamment :

— défaut d'installation, de réglage, de mise en service, d'en- tretien ou de maintenance, notamment lorsque ces opé- rations n'ont pas été réalisées par un professionnel quali- fié, dans le respect des règles de l'art ou des recomman- dations émise par le fabricant (notamment dans la docu- mentation technique mise à disposition des utilisateurs ou des professionnels) ;

— caractéristiques techniques inadaptées aux normes appli- cables dans la région d'installation ;

0020212891_00 Migo Notice d'utilisation

défaillance de l'installation ou des appareils auxquels les produits Saunier Duval sont raccordés ;

dimensionnement inapproprié aux caractéristiques de l'installation ;

conditions de transport ou de stockage inappropriées ;

usage anormal des produits ou des installations aux- quelles ils sont reliés ;

dysfonctionnement d'une pièce de rechange non com- mercialisée par le constructeur ;

environnement inapproprié au fonctionnement normal des produits, en ce compris : caractéristiques de la ten- sion d'alimentation électrique, nature ou pression de l'eau utilisée, embouage, gel, atmosphère corrosive, ventilation insuffisante, protections inadaptées, etc. ;

Intervention d’un tiers ou cas de force majeure tel que défini par la Loi et les Tribunaux français.

Les coordonnées de notre service après-vente sont indi- quées au verso ou sur le site www.saunierduval.fr.

A Anomalies — vue d'ensemble

Piles presque déchargées.

— Changez les piles du thermostat.

— Changez les piles du thermostat.

Pas de connexion avec l'unité de communica- tion.

= Rapprochez le thermostat de l'unité de communication.
