BORNEO - Ventilateur DOMAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de table
Marque	DOMAIR
Modèle	BORNEO (FT-30ME2)
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	33,40 W
Débit d'air maximal	37,61 m³/min
Valeur de service	1,13 (m³/min)/W
Consommation en veille	0,45 W
Niveau sonore	59,14 dB(A)
Vitesse maximale de l'air	2,64 m/s
Consommation saisonnière	10,69 kWh/an
Nombre de vitesses	3 (faible, moyenne, forte)
Oscillation	Oui, commande par bouton poussoir
Inclinaison	Oui, réglable par molette
Usage	Domestique
Garantie	2 ans pièces et main-d'œuvre

FOIRE AUX QUESTIONS - BORNEO DOMAIR

Comment assembler le ventilateur BORNEO ?

Assemblez d'abord le pied en fixant la jambe sur la base avec la vis et la rondelle fournies. Ensuite, montez la tête sur le pied en insérant le boulon de réglage d'inclinaison et en serrant les molettes. Assurez-vous que toutes les vis sont bien serrées avant utilisation.

Comment activer l'oscillation ?

L'oscillation se commande par le bouton situé sur le haut du bloc moteur. Enfoncez le bouton pour démarrer l'oscillation, tirez dessus pour l'arrêter. Veillez à ce que les grilles ne touchent aucun obstacle.

Comment incliner la tête du ventilateur ?

Avant toute inclinaison, éteignez le ventilateur. Desserrez légèrement les deux molettes (3 et 11), ajustez la tête à l'angle désiré, puis resserrez les molettes à la main.

Quelles sont les consignes de nettoyage ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux légèrement humide pour le corps. Pour les grilles et pales, utilisez un aspirateur ou une brosse souple. Ne jamais utiliser de diluant, alcool ou produits chimiques.

Puis-je utiliser ce ventilateur dans une salle de bain ?

Non, l'utilisation est strictement interdite dans les volumes 0,1 et 2 d'une salle de bain. N'utilisez pas l'appareil à proximité d'eau (baignoire, douche, piscine).

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord que la fiche est bien branchée et que le bouton de vitesse n'est pas sur 0. Si rien ne se produit, l'appareil peut être défectueux. Contactez le service après-vente (05 49 32 69 76).

Comment choisir la vitesse de ventilation ?

Tournez le bouton Marche/Arrêt pour sélectionner la vitesse : 1 = faible, 2 = moyenne, 3 = forte. Positionnez sur 0 pour arrêter.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit est excessif, vérifiez que les grilles sont bien fixées et que les pales ne touchent pas d'obstacle. Un nettoyage régulier peut réduire les bruits anormaux.

Comment retirer les grilles pour nettoyer les pales ?

Débranchez l'appareil. Dévisser les petites vis sur le pourtour de la grille arrière, retirez la grille avant et le cerclage. Nettoyez les pales avec un aspirateur, puis remontez soigneusement en serrant toutes les vis avant de réutiliser.

Où trouver le numéro de série ou la plaque signalétique ?

La plaque signalétique est un autocollant gris placé sur l'appareil. Elle contient le modèle (FT-30ME2) et les caractéristiques électriques. Conservez-la pour toute demande de service.

MODE D'EMPLOI BORNEO DOMAIR

Ventilateurs de table

Ref: BORNEO

Mod:FT-30ME2

Lire attentivement toutes les instructions avant d'utiliser l'appareil

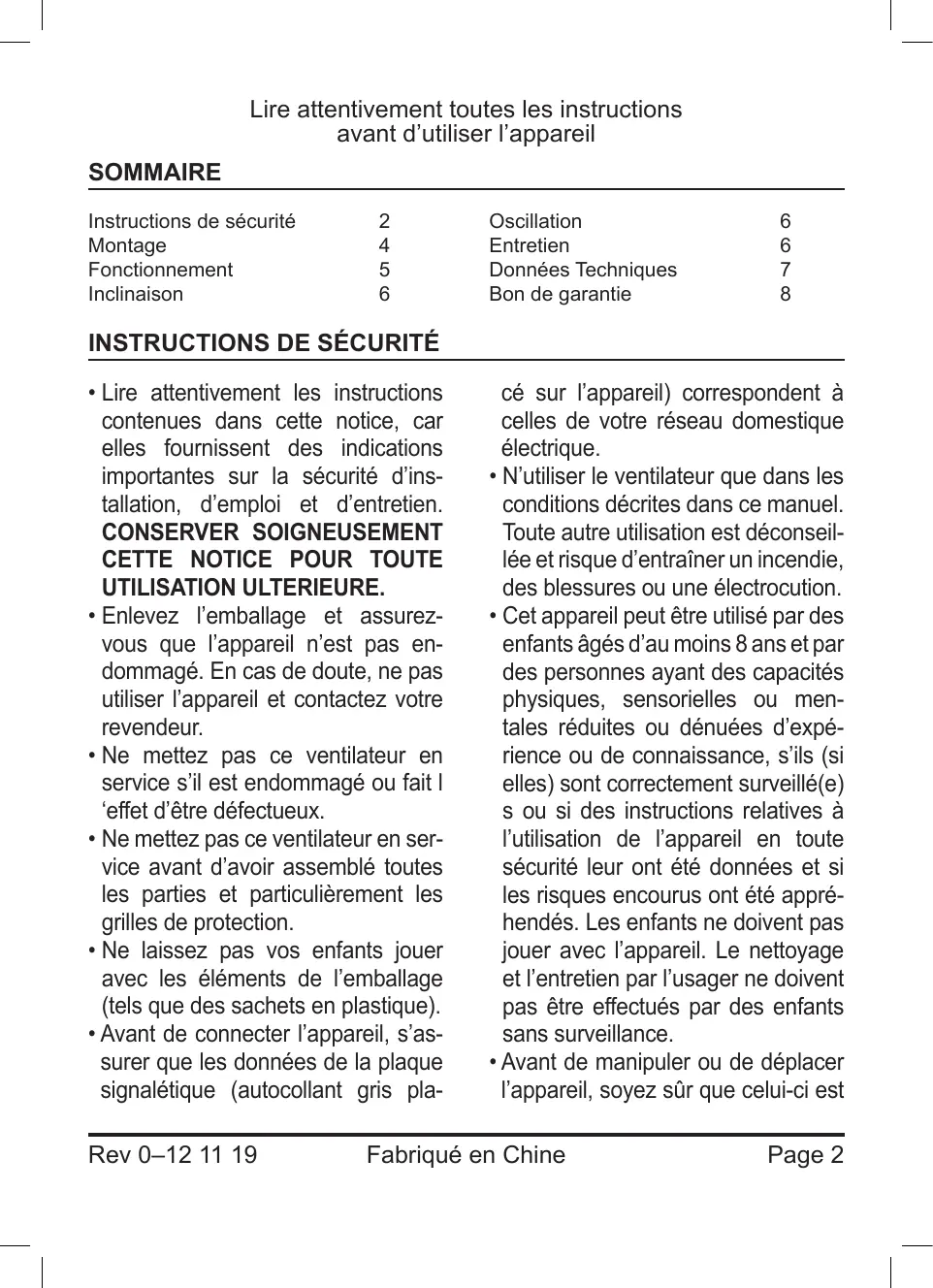

SOMMAIRE

Instructions de sécurité	2	Oscillation	6
Montage	4	Entretien	6
Fonctionnement	5	Données Techniques	7
Inclinaison	6	Bon de garantie	8

INSTRUCTIONS DE SECURITÉ

• Lire attentivement les instructions containues dans cette notice, car elles fournissant des indications importantes sur la sécurité d'installation, d'emploi et d'entretien. CONSERVER SOIGNEUSEMENT CETTE NOTICE POUR TOUTE UTILISATION ULTERIEURE.
• Enlevez l'emballage et assurez-vous que l'appareil n'est pas endommaged. En cas de doute, ne pas utiliser l'appareil et contactez votre revendeur.
• Ne mettez pas ce ventilateur en service s'il est endommagé ou fait l'effet d'être défectueux.
• Ne mettez pas ce ventilateur en service avant d'avoir assemblé toutes les parties et particulièrement les grilles de protection.
• Ne laissez pas vos enfants jouer avec les éléments de l'emballage (teils que des sachets en plastique).
• Avant de connecter l'appareil, s'assurer que les données de la plaque signalétique (autocollant gris pla

cé sur l'appareil) correspondant à celles de votre réseau domestique électrique.

• N'utiliser le ventilateur que dans les conditions décrites dans ce manuel. Toute autre utilisation est déconseillée et risque d'entrainer un incendie, des blessures ou une électrocution.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants sans surveillance.
• Avant de manipuler ou de déplacer l'appareil, soyez sur que celui-ci est

débranche.

• Pour débrancher de l'alimentation électrique, prendre la prise et la retirer. NE PAS TIRER SUR LE CORDON.
• Ne pas introduire des objets de chaque que nature que ce soit dans la grille pendant que l'appareil est en marche, CELA OCCASIONNE-RA DE GRAVES BLESSURES A LA PERSONne.
• Le fonctionnement de tout apparéil électrique doit faire l'objet d'une surveillance continue en présence d'enfants. Cet apparéil n'est pas un jouet.
• Ne pas utiliser l'appareil dans des zones humides, dans des zones où la température excède les 40^ ou dans des zones poussièresuses.
• Ne pas exposer un bébé ou une personne malade devant l'appareil trop longtemps et sans interruption.
  Assurez-vous que l'endetroit où se trouve l'appareil est stable.
• Cet apparéil est destiné seulement à un usage menager. Tout entretien autre que le nettoyage ou l'entretien courant effectué par l'utilisateur doit être fait par un électricien compétent.
• Ne pas-retirer la grille avant pour les opérations de nettoyage. S'assurer que le ventilateur est déconnecté du réseau avant toute opération d'entretien.

L'utilisation de tout apparéil électrique implique l'observation de quelques règles fondamentales : NE PAS TOUCHER L'APPAREIL AVEC LES MAINS OU LES PIEDS HUMIDES OU MOUILLES - NE PAS UTILISER L'APPAREIL EN EXTERIEUR - NE PAS TIRER LE CABLE D'ALIMENTATION OU L'APPAREIL LUI-MEME POUR DEBRANCHER LA FICHE DE LA PRISE DE COURANT.
- Ne pas utiliser l'appareil à proximité immédiate des baignoires, lavabos, douches, piscines, etc.
L'Utilisation de cet apparéil en volume 0,1 ou 2 d'une salle de bains est strictement interdit.
- Ne pas plonger l'appareil dans l'eau.
- Pour réduire le risque de feu ou de choc électrique, ne démonter pas l'appareil.
- Il n'y a aucune raison d'ouvrir cet appar
pareil pour trouver une quelconque
piece utile car il n'en content pas.
- Seul le personnel autorisé effectue la travail de réparation.
Appareil strictement réservé à un usage domestique.

Si le cable d'alimentation est endommaged, il doit etre changé par le fabricant, son service de maintenance ou une personne de qualification similaire afin d'eviter un danger.

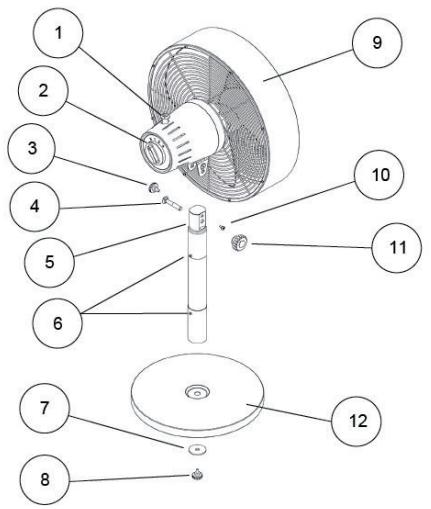

1. Commande de l'oscillation
2. Bouton Marche/Arrêt + sélecteur de vitesse
3. Bouton blocage inclinaison
4. Boulon réglage inclinaison
5. Haut du pied
6. Jambedu pied
7. Rondelle
8. Vis fixation base
9. Tête assemblée
10. Vis blocage inclinaison
11. Bouton réglage inclinaison
12. Base

MONTAGE DU PIED

1- Retirer le boulon de réglage inclinaison 4 en dévissant le bouton moleté 11.
2- Retirer la vis et la rondelle se trouvant dans le bas de la jambe dupied.

Nota : la vis 7 et la

rondelle 8 peuvent etre livres seperment dans un sachet en plastique.

3- Assemblier la jambe du pied sur la base. Ne pas oublier de positionner la rondelle 7 comme montré sur le dessin.
4-Fixer la base en serrant fermement la vis 8 à la main.
5- Retourner le pied et le poser sur sa base sur une surface plane et stable.

MONTAGE DE LA TÉTE SUR LE PIED

A l'aide d'un tournevis cruciforme, retirer la petite vis de blocage 10. Puis retirer le bouton de blocage 3.

NOTA : il est important d'orienter correctement la jambe du pied et la tete du ventilateur lors de leur assemblage.

Sur la partie haute de la jambe du pied, il y a d'un cotoe une petite depression horizontal. Et de I'autre cotoe une petite ouverture horizontale également.

Le côté avec l'ouverture permet de visser la petite vis de blocage 10.

Le côté avec la dépression permet le serrage du bouton de blocage 3.

Emboiter le support de la tete sur le haut du pied en faisant coincider les trouss devant receivevoir la vis et le bouton de blocage.

IMPORTANT！

Respecter l'ordre d'assemblage suivant :

1. Passer le boulon de réglage inclinaison 4 au travers du support de la tête et du pied. La tête du boulon de réglage inclinaison comporte un carré : celui-ci doit s'encastrer dans le support.

1. Visser le bouton de blocage inclinaison 3.

1. A l'aide d'un tournevis cruciforme, visser la petite vis de blocage 10.

1. Visser le bouton de réglage inclinaison 11.

NOTA : les 2 boutons moletés (3 et 11) doivent être serré à la main.

FONCTIONNEMENT

1. Avant d'utiliser cet apparéil, placez-le sur une surface stable et sèche.
2. Insérez la fiche de prise de courant dans une prise murale.
3. Tourner le bouton Marche/Arrêt pour sélectionner la vitesse souhaitée.

Les vitesses du contrôle d'air sont les suivantes : 1- vitesse faible

2-vitesse moyenne

3-vitesse forte

1. Positionner le bouton sur 0 pour arrêter l'appareil

INCLINAISON

1. Pour votre sécurité, assurez-vous que le ventilateur est en position eteinte avant d'incliner la grille.
2. Desserrer légèrement les deux bouteurs molettes 3 et 11 (voir paragraphe « MONTAGE DE LA TÉTE SUR LE PIED »)

OSCILLATION

La mise en route de l'oscillation se fait grâce au bouton d'oscillation situé sur le haut du bloc moteur. Enfoncer le bouton de commande pour enclencher l'os

1. Tirer doucement la tete vers le haut ou vers le bas selon l'angle désiré.
2. Fixer à nouveau l'ensemble en serrant les 2 boutons molettes à la main

cillation. Veiller à ce que les grilles ne touchent rien lors de l'oscillation.

Tirer sur le bouton de commande pour arreter l'oscillation.

ENTRETIEN

L'appareil doit être nettoyé et vérifié régulièrement. Aucun démontage n'est normalement nécessaire. Cependant, la grille avant et le cerclage peuvent être facilement retrés si les pales nécessitant d'être nettoyées (voir ci-après)
AVANT L'ENTRETIEN, TOUJOURS DEBRANCHER LA PRISE!
- Prenez garde à ce que de l'eau ou un autre liquide n'entre pas en contact avec le moteur ou toute autre partie électrique pendant le nettoyage.
- Employez un tissu doux et légèrement humide pour nettoyer votre ventilateur, et ensuite séchez-le.
- Ne pas utiliser de DILUANT, d'ALCOOL ou D'AUTRES PRODUITS CHIMIQUES.
- Les grilles de protection doivent être nettoyées à l'aide d'un aspirateur ou d'une BrosseSouple.

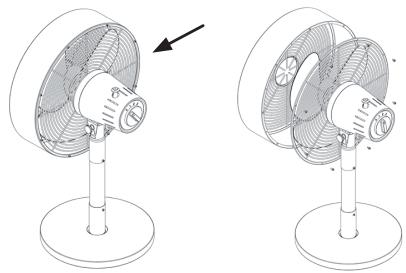

• Si nécessaire, dévisser les petites vis se trouvant sur le pourtour de la grille de protection arrière. Retirer la grille avant et le cerclage. Nettoyer les pales à l'aide d'un aspirateur.

• Remonter la grille de protection avant et le cerclage après nettoyage. S'assurer que toutes les vis sont en place et correctement serrées avant toute utilisation.

NE JAMAIS UTILISER LE VENTILATEUR SANS SES GRILLES DE PROTECTION.

FT-30ME2	symbole	valeur	unité
Débit d'air maximal	F	37.61	m3/min
Puisance absorbée	P	33.40	W
Valeur de service	SV	1.13	(m3/min)/W
Consommation d'électricité en mode "veille"	PSB	0.45	W
Niveau de puissance acous-tique	LWA	59.14	dB(A)
Vitesse maximale de l'air	C	2.64	m/s
Consommation saisonnière	Q	10.69	kWh/a
Norme de mesure de la valeur de service	IEC 60879 :1986 +cor1 :1992

AVERTISSEMENTS POUR L'ELIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENE 2012/19/UE

Aux termes de son utilisation, le produit ne doit pas être éliminé avec des déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Eliminer séparément un apparil electroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récapérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les apparils electroménagers, le produit porte le symbole d'un caisson à ordures barre.

Fabrique en Chine
EUREM 5 RUE MONTGOLFIER 79230 PRAHECQ FRANCE
Ligne directe SAV : (33) 05 49 32 69 76

BON DE GARANTIE

CACHET DU REVENDEUR

DATE :

NOM DU CLIENT :

GARANTIE

Cet apparéil est garanti 2 ans, pieces et main d'œuvre. La garantie ne couvre pas les dégâts occasionnés par : mauvaises utilisations, déterioration par chic, chute ou phénomène atmosphérique. En cas d'anomalie de fonctionnement, l'ensemble (emballage, produit, accessoires) doit être returné par l'utilisateur (En port payé si envoi par la poste. Les colis en port dû ne seront pas acceptés.) au point de vente qui a procédé à la vente, accompagné de la photocopie de la preuve d'achat datee et portant le cachet du vendeur. L' apparéil vous sera returné gratuitement pendant la période de garantie et contre remboursement des frais après cette période.
