WPX - Programmeur pour contrôle de l'électrovalve électrique JARDIBRIC - Notice d'utilisation et mode d'emploi gratuit

Type d'alimentation	Pile
Nombre de zones	Non précisé
Modes de fonctionnement	Automatique, manuel, démarrage manuel immédiat
Réglage de la date et de l'heure	Oui
Réglage du programme d'arrosage	Oui
Durée d'arrosage par zone	Réglable
Heures de démarrage	Réglables
Jours d'arrosage	Personnalisables (jours cycliques, jours pairs/impairs)
Fonctions spéciales	Suspension arrosage, enregistrement programmation, restauration usine
Installation	Câblage des vannes, remplacement des piles
Sonde de pluie	Optionnelle
Affichage	Écran LCD
Programmation rapide	Oui (Contractor Rapid Programming™)
Arrêt de l'arrosage	Oui
Ajout saisonnier	Oui

FOIRE AUX QUESTIONS - WPX JARDIBRIC

Comment installer le JARDIBRIC WPX ?

Pour installer le JARDIBRIC WPX, commencez par lire attentivement le manuel d'utilisation. Assurez-vous d'avoir tous les outils nécessaires. Fixez les composants selon les instructions et vérifiez que tout est bien en place avant de le mettre en marche.

Que faire si le JARDIBRIC WPX ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, consultez le fusible ou le disjoncteur. Si le problème persiste, contactez le service client.

Comment nettoyer le JARDIBRIC WPX ?

Pour nettoyer le JARDIBRIC WPX, débranchez-le d'abord. Utilisez un chiffon doux et humide pour essuyer les surfaces extérieures. Évitez d'utiliser des produits abrasifs qui pourraient endommager l'appareil.

Que faire si le JARDIBRIC WPX émet des bruits étranges ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Éteignez immédiatement l'appareil et vérifiez qu'il n'y a pas d'obstructions. Si le bruit persiste au redémarrage, contactez un professionnel.

Quelle est la garantie du JARDIBRIC WPX ?

Le JARDIBRIC WPX est couvert par une garantie de 2 ans contre tout défaut de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Comment obtenir des pièces de rechange pour le JARDIBRIC WPX ?

Les pièces de rechange sont disponibles auprès de notre service client ou sur notre site web. Assurez-vous d'avoir le modèle de votre appareil à portée de main pour faciliter la commande.

Le JARDIBRIC WPX est-il étanche ?

Le JARDIBRIC WPX n'est pas conçu pour être complètement étanche. Évitez de l'exposer à la pluie ou à des environnements humides pour garantir son bon fonctionnement.

Comment régler la température sur le JARDIBRIC WPX ?

Pour régler la température, utilisez le panneau de commande situé sur le devant de l'appareil. Suivez les instructions dans le manuel pour ajuster les paramètres selon vos besoins.

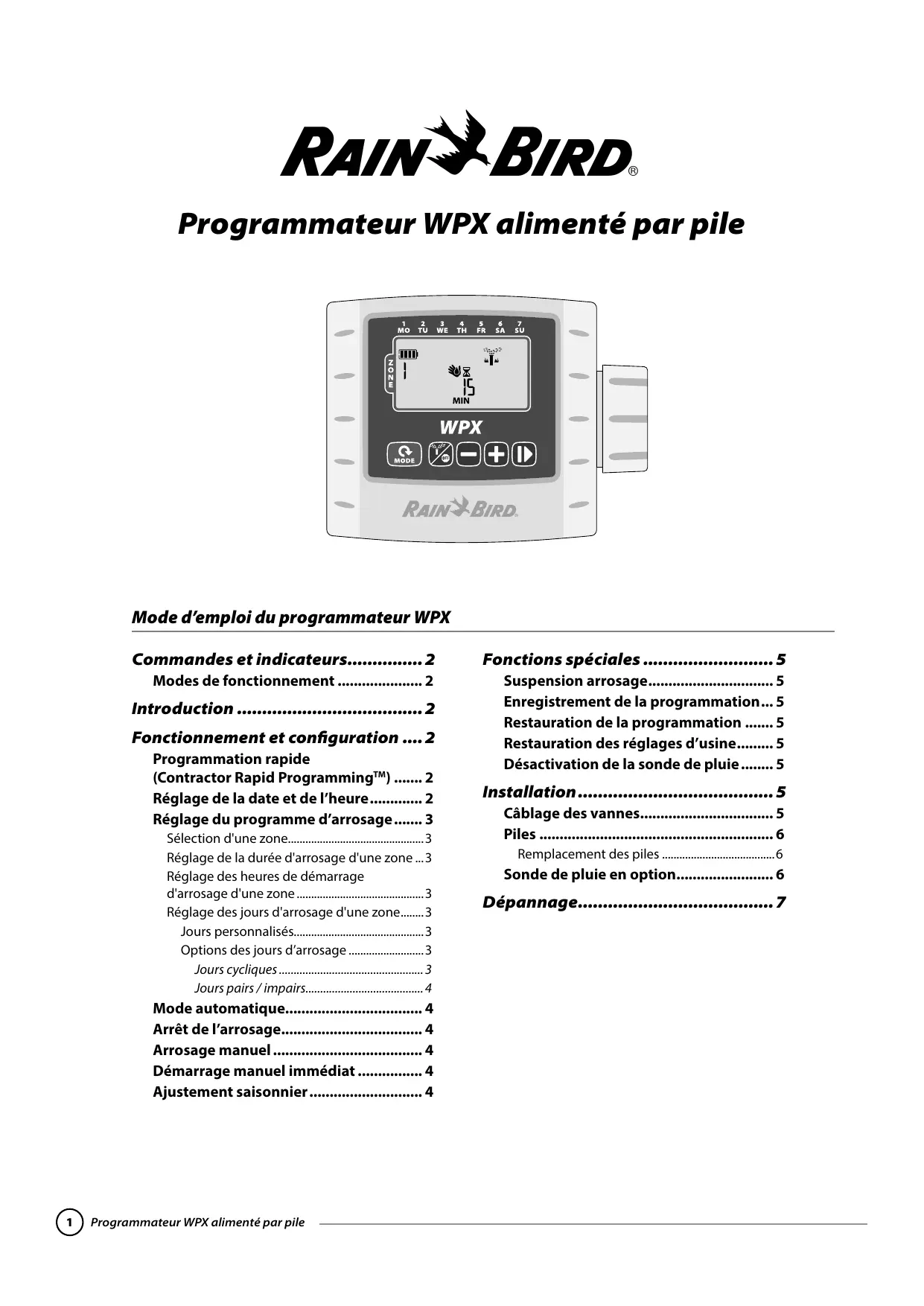

MODE D'EMPLOI WPX JARDIBRIC

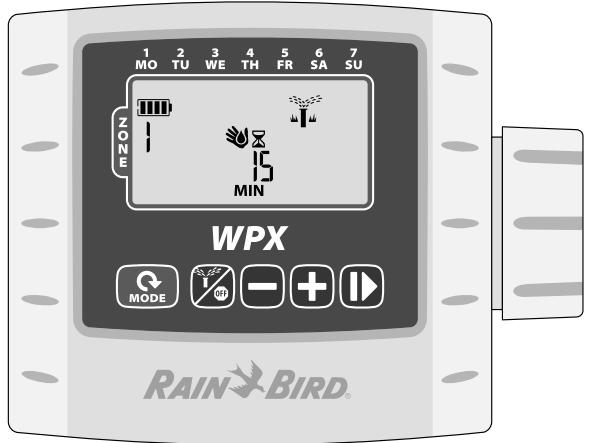

Programmateur WPX alimenté par pile

Mode d'emploi duprogrammateur WPX

Commandes et indicateurs. 2

Modes de fonctionnement 2

Introduction 2

Fonctionnement et configuration .... 2

Programmation rapide

Réglage de la date et de l'heure......... 2

Réglage du programme d'arrosage...... 3

Selection d'une zone 3

Réglage de la durée d'arrosage d'une zone ... 3

Réglage des heures de démarrage

d'arrosage d'une zone 3

Réglage des jours d'arrosage d'une zone......3

Jours personalisés. 3

Options des jours d'arrosage 3

Jours cycliques 3

Jours pairs / impairs. 4

Mode automatique. 4

Arrêt de l'arrosage. 4

Arrosage manuel 4

Démarrage manuel immédiat 4

Ajustement saissonnier 4

Fonctions speciales 5

Enregistrement de la programmation... 5

Restauration de la programmation .... 5

Restauration des réglages d'usine...... 5

Désactivation de la sonde de pluie...... 5

Installation 5

Câblage des vannes. 5

Piles 6

Remplacement des piles 6

Sonde de pluie en option. 6

Dépannage 7

Modes de fonctionnement

• Régler la date et l'heure : permet de définir la date et l'heure du jour en cours (formats 12 et 24 heures au besoin).
• Régler le programme d'arrosage: permet de modifier les programmes d'arrosage personnalisés qui se lancent automatique-ment.
• Ajustement saissonnier : permet d'augmenter ou de réduire la durée d'arrosage selon un pourcentage pour chaque zone.
  Mode automatique : l'arrosage se lance automatiquement selon les programmes d'arrosage programmés.

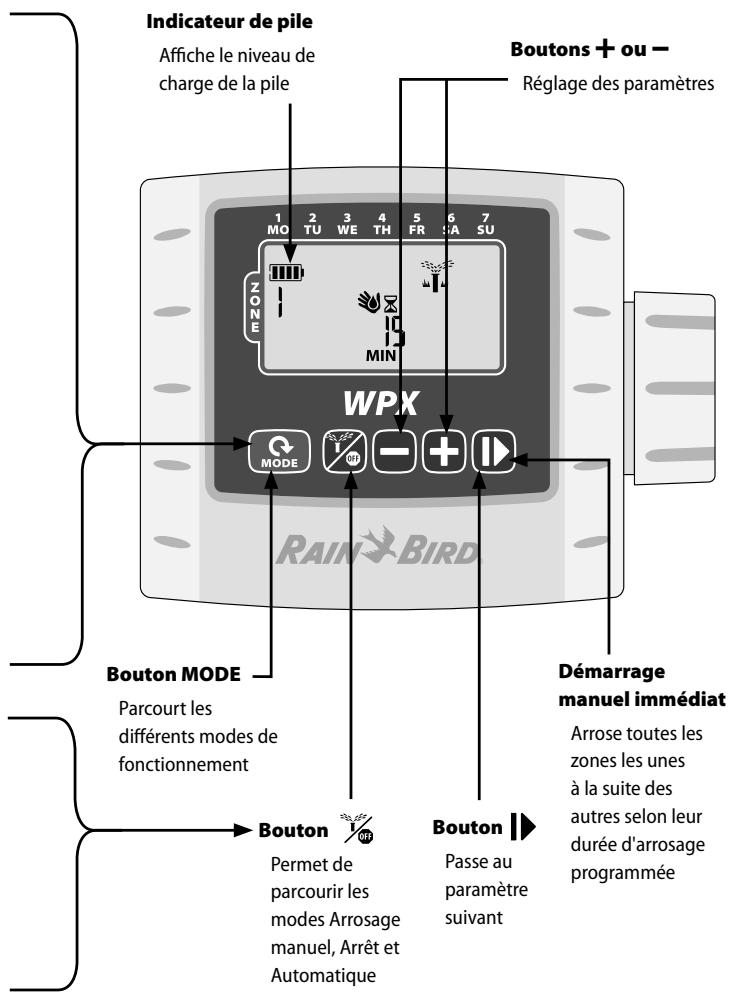

Arrosage manuel / Arrêtarrosage

• Arrosage manuel: permet de lancer immédiatement l'arrosage de toutes (ALL) ou d'une seule zone.
• Arrêt arrosage (OFF): arrêté tout arrosage en cours et désactive l'arrosage automatique.

Introduction

Merci d'avoir choses le programmateur Rain Bird WPX alimenté par pile. Le WPX permet un arrosage automatique en absence d'alimentation secteur.

Fonctionnement et configuration

Programmation rapide (Contractor Rapid ProgrammingTM)

Lors de la programmation initiale, le programmeur copie automatique les heures et les jours d'arrosage de la zone 1 à toutes les autres zones.

REMARQUE: si plusieurs zones ont la même heures de démarrage ou des plages de fonctionnement qui se chevauchent, le programmateur arrose les zones les unes à la suite des autres (les zones ne sont pas lancées simultanément).
REMARQUE : les modifications apportées au programme d'une zone après la programmation initiale n' affectent que la zone modifie.
REMARQUE: vous pouvez réactiver la fonction Contractor Rapid Programming™ en restaurant les réglages d'usine (cf. page 5).

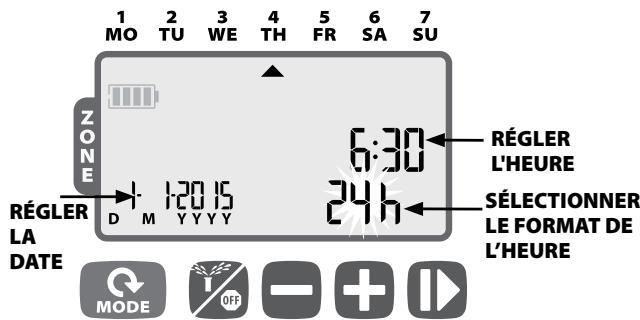

Réglage de la date et de l'heure

Appuyez sur une touche pour allumer l'écran. Appuyez sur le bouton MODE jusqu'à ce que l'écran de paramétrage de la date et de l'heure s'affiche.

• Appuyez sur + ou - pour définir le format de l'heure (12 ou 24 heures), puis appuyez sur
• Appuyez sur + ou - pour définir l'houre (verifiez que le paramètre AM/PM [matin/soir] est correct si vous utilisez le format 12 heures), puis appuyez sur . Définissez alors les minutes en appuyant à nouveau sur + ou -puis appuyez sur
  Appuyez sur + ou - pour définir l'année (YYYY), puis appuyez sur .Répêze l'opération pour définir le jour (D) et le mois (M). Si vous utilisez le format 12 heures, la date sera au format M/D/YYYY.

Réglage du programme d'arrosage

Appuyez sur le bouton MODE jusqu'à ce que l'écran de programmation del'arrosage s'affiche.

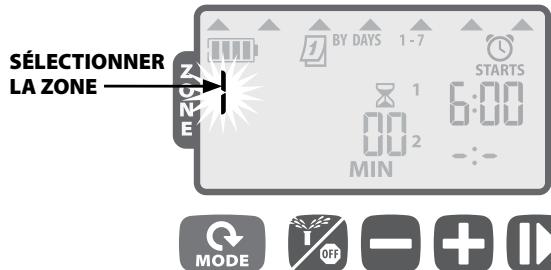

1 Sélection d'une zone

• Appuyez sur + ou - pour selectionner le nombre de la zone puis appuyez sur

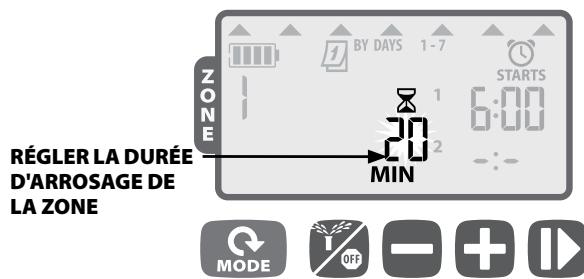

2 Réglage de la durée d'arrosage d'une zone

• Appuyez sur + ou - pour définir la durée d'arrosage (en minutes) puis appuyez sur

REMARQUE: les durées d'arrosage peuvent aller de 1 à 240 minutes.

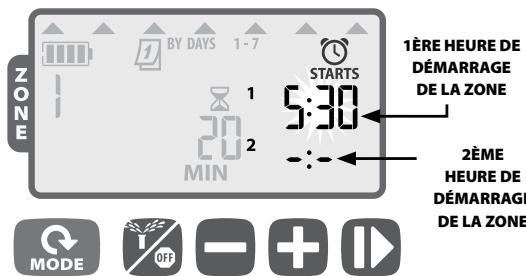

Réglage des heures de démarrage d'arrosage d'une zone

• Appuyez sur + ou - pour définiir la première année de démarriage de la zone sélectionnée (réglée sur 06h00 par défaut), puis appuyez sur
  Appuyez sur +ou- pour définiir l'heure de démarrage suivante.

REPÉTEZ L'OPÉRATION pour paramétre des heures d'arrosage supplémentaires (jusqu'à 6 par zone) appuyez à nouveau sur pour passer à l'étape de réglage des jours d'arrosage.

REMARQUE: les réglages se font en incrêments de 10 minutes.
REMARQUE: pour effacer une heures d'arrosage, appuyez sur + ou - jusqu'à ce que - (DÉSACTIVÉ / OFF) s'affiche. (- - se trouve juste avant 0h00 ou 12h00 AM.)
REMARQUE: si plusieurs zones ont la même heures de démarrage ou des plages de fonctionnement qui se chevauchent, le programmateur arrose les zones les unes à la suite des autres (les zones ne sont pas lancées simultanément).

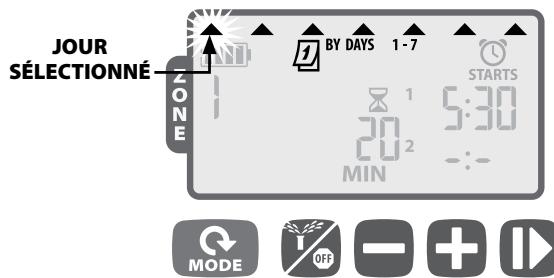

Réglage des jours d'arrosage d'une zone

Jours personalisés

• Appuyez sur + (pour activer) ou sur - (pour désactiver) le jour sélectionné clignotant. Le curseur ira automatique au jour sélectionné suivant.
  REPÉTEZ L'OPÉRATION pour définir chaque jour de la semaine comme youlu.
  REPÉTEZ les étapes 1 à 4 pour les autres zones.
  Lorsque la programmation est terminée, appuyez sur le bouton MODE jusqu'à ce que l'écran d'auto-exécution s'affiche.

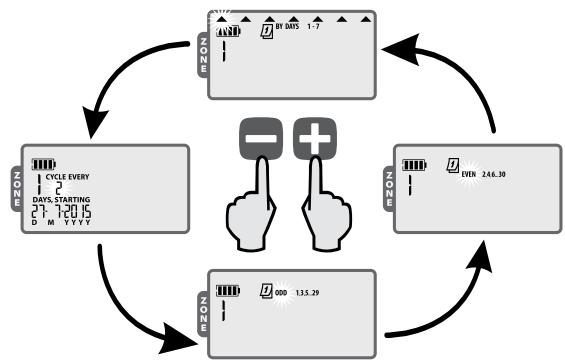

Options des jours d'arrosage

Les options supplémentaires suivantes sont disponibles pour les jours d'arrosage :

• Jours cycliques (1-30)
• Jours impairs (pas d'arrosage le 31 du mois)
  Jours pairs

Pour modifier le type de jour d'arrosage d'une zone, appuyez simplement sur les boutons + et - simultanément lors du réglage des jours d'arrosage d'une zone.

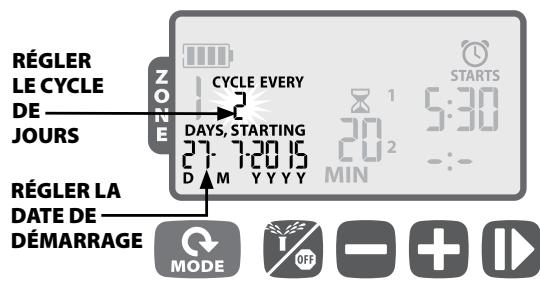

Jours cycliques

Appuyez sur + ou - pour définir le nombre de jours du cycle puis appuyez sur
- Appuyez sur + ou - pour définir le jour d'arrosage suivant puis appuyez sur

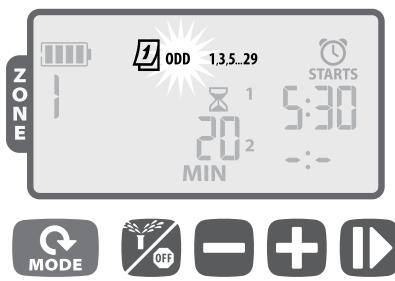

Jours pairs (EVEN) / impairs (ODD)

Lorsque IMPAIRS (ODD) 1,3,5...29 ou PAIRS (EVEN) 2,4,6...30 clignote, appuyez sur
REMARQUE : les programmes impaires ne fonctionnent pas le 31 du mois.

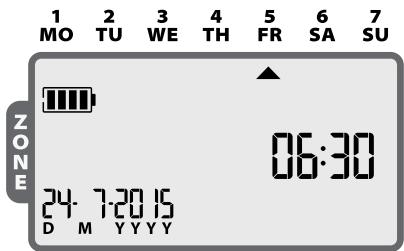

Mode automatique

Appuyez sur le bouton MODE jusqu'à ce que l'écran du mode automatique s'affiche.

Si plusieurs zones ont la même heures de démarriage ou des plages de fonctionnement qui se chevauchent, le programmateur arrose les zones les unes à la suite des autres (les zones ne sont pas lancées simultanément).

REMARQUE: après 5 minutes d'inactivité, l'écran s'eteint. Appuyez sur une touche pour rallumer l'écran.

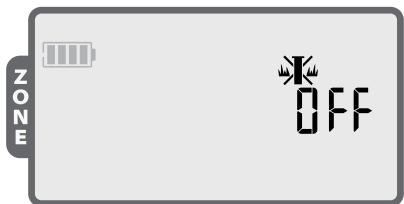

Arrêt de l'arrosage

Appuyez sur le bouton /jusqu'à ce que l'écran de ci-dessous (OFF) s'affiche.

Sélectionner le mode OFF annule tout arrosage en cours et empêche tout démarrage automatique.

REMARQUE : selectionnez le mode automatique pour reprendre la programmation normale. Les programmes d'arrosage ne s'executeront pas si le programmeur est en mode OFF.
REMARQUE: si vous ne désirez interrompré l'arrosage automatique que pour quelques jours, nous vous conseillons d'utiliser la fonctionnalité « Suspension d'arrosage » décrite à la page 38.
REMARQUE: pour réinitialiser l'arrosage, appuyez à nouveau sur le bouton pour repasser en mode d'auto-exécution.

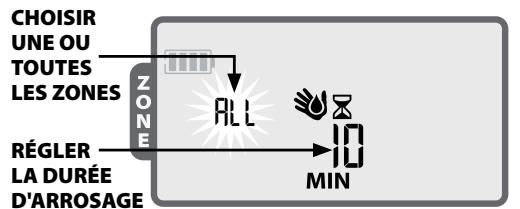

Arrosage manuel

Appuyez sur le bouton jusqu'à ce que l'écran d'arrosage manuel s'affiche.

• Appuyez sur + ou - pour sélectionner une ou toutes (ALL) les zones puis appuyez sur
• Appuyez sur + ou - pour définir la durée d'arrosage des zones selectionnées puis appuyez sur ↓ pour démarrer l'arrosage.

REMARQUE: si vous désirez arroser chaque zone pendant la durée programmée: Appuyez sur — lors du réglage de la durée manuelle jusqu'à ce que l'écran affiche "SCH" MIN.

Démarrage manuel immédiat

Arroser toutes (ALL) les zones immédiatement selon leurs durées d'arrosage précédemment planifiées:

• Mettez leprogrammateur en mode automatique puis appuyez sur pendant 3 secondes pour démarrer l'arrosage de toutes les zones qui ont une durée d'arrosage programmée.

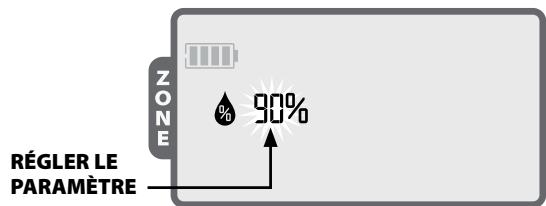

Ajustement saissonnier

Appuyez sur le bouton MODE jusqu'à ce que l'écran d'ajustement saissonnier s'affiche.

Le mode d'ajustement saissonnier vous permet de rallonger ou de réduire les durées d'arrosage de toutes les zones selon un pourcentage (de 10 à 200%).

Appuyez sur + ou - pour augmenter ou diminuier le paramètre.
REMARQUE : l'ajustement saissonnier s'applique à tous les arrosages automatiques.

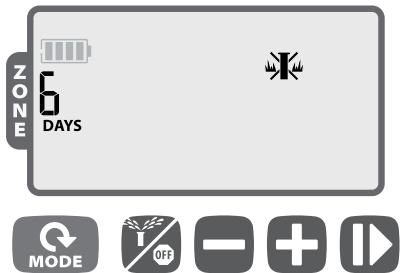

Suspension arrosage

Retarder l'arrosage automatique pendant un maximum de 9 jours.

Appuyez sur le bouton MODE jusqu'à ce que l'écran du mode automatique s'affiche. (Le système ne doit pas être en cours d'arrosage.)

• Appuyez sur + pendant 3 secondes, puis appuyez sur + ou - pour sélectionner le nombre de jours (DAYS) de report (9 au maximum).
  Pour annuler, appuyez sur — jusqu'à ce que DAYS soit sur 0. (Le programmeur repasse en mode automatique.)

: ce symbole et les jours (DAYS) restants s'affichent lorsque la suspension d'arrosage est active.

Enregistrement de la programmation

Enregister les programmes d'arrosage pour utilisation ultérieure.

Appuyez sur le bouton jusqu'à ce que l'écran d'arrêt de l'arrosage (OFF) s'affiche.
Appuyez simultanément sur et +uis relâchez-les.
Le symbole « OFF » disparait brièvement pour confirmer que les programmes ont été enregistrés.

Restauration de la programmation

Restaurer les programmes d'arrosage précédemment enregistrés.

Appuyez sur le bouton jusqu'à ce que l'écran d'arrêt de l'arrosage (OFF) s'affiche.
Appuyez simultanément sur + et puis relâchez-les.
Le symbole « OFF » disparait brièvement pour confirmer que les programmes ont été restaurés.

Restauration des réglages d'usine

Restaurer les paramètres d'usine du programmateur.

MISE EN GARDE : Tous les programmes d'arrosage stockés dans la mémoire seront effacés. Touteois, les paramètres de valeurs de départ sont stockés dans une mémoire séparée et ne sont pas affectés par la restauration des réglages d'usine. Ils peuvent donc être restaurés une fois la réinitialisation faite.

Appuyez sur le bouton MODE jusqu'à ce que l'écran d'ajustement saissonnier s'affiche.
Appuyez simultanément sur et puis relâché-zes.

Déactivation de la sonde de pluie

Régler la sonde sur Activé ou Désactivé pour toutes les zones.

Appuyez sur le bouton MODE jusqu'à ce que l'écran du mode automatique s'affiche.
- Appuyez simultanément sur - et | pour désir entre ACTIVÉ et DÉSACTIVÉ.

:ce symbole s'affiche si DÉSACTIVE est sélectionné.

Régler la sonde sur Activé ou Déactivé pour une zone donnée.

Appuyez sur le bouton MODE jusqu'à ce que l'écran de programmation de l'arrosage s'affiche.
Appuyez sur + ou - pour désir la zone voulue.
- Appuyez simultanément sur - et | pour désir entre ACTIVÉ et DÉSACTIVÉ.

: ce symbole s'affiche si DÉSACTIVÉ est sélectionné pour cette zone.

Installation

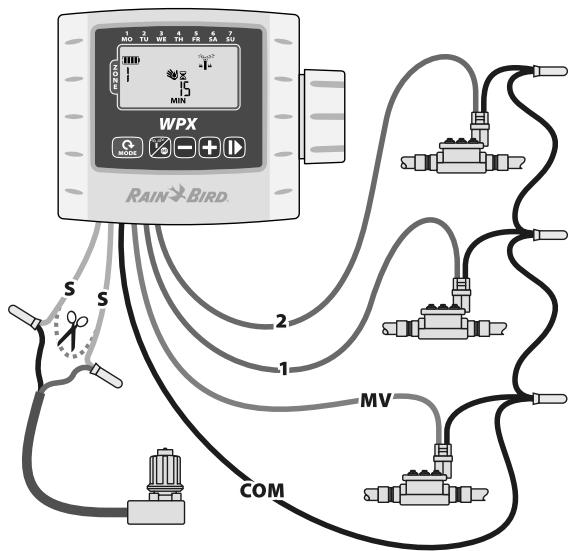

Câblage des vannes

Les fils peuvent aller jusqu'à 30 mètres (taille minimum 0,75mm^2 ) du programmeur. Tous les branchements doivent être réalisés avec des connecteurs électriques étanches adaptés (vendus séparation).

• Branchez les fils noirs de chaque electro-vanne au(x) fil(s) noir(s) du WPX.
• Branchez le fil rouge de chaque électro-vanne au fil rouge de la zone voulue du WPX.
• Branchez une vanne principale en option (fil rouge de l'électrovanne sur fil orange du WPX).

CÁBLAGE DES VANNES

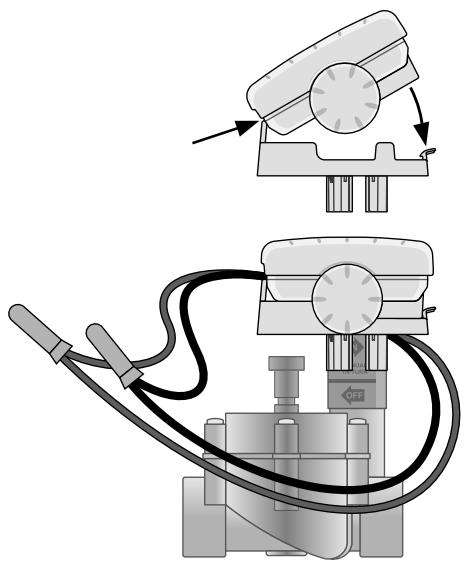

REMARQUE: le WPX peut être monté sur l'electro-vanne grâce au support fourni ou sur un mur avec le support mural en option (modèle : 9VMOOUNT).

Piles

Votre programmeur fonctionne avec une ou deux piles 9 V. Dans des conditions d'utilisation normales, l'autonomie prévue est d'un an avec une pile et de deux ans avec deux piles.

Remplacement des piles

1. Retirez le couvercle du compartmente à piles.
2. Installez une ou deux piles 9 V alcalines sur les contacteurs.
3. Replace le couvercle du compartment à piles.

REMARQUE: ne mélangez pas piles neuves et piles usages. Cela peut réduire la durée de vie des piles et raccourcir l'autonomie duprogrammateur.

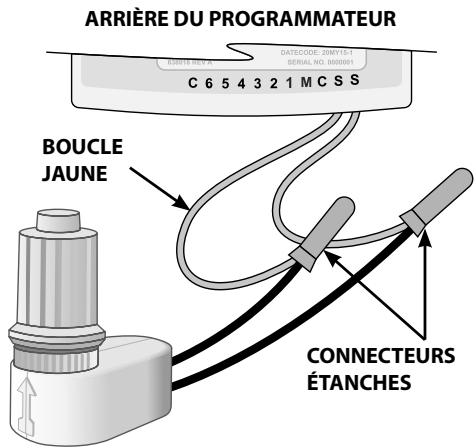

Sonde de pluie en option

Coupez la boucle jaune à la moitié et dénudez la gaine isolante d'environ 1 cm.
REMARQUE: ne coupe la boucle jaune que si vous installez une sonde de pluie.
Branch les fils la sonde aux fils jaunes du WPX avec des connecteurs étanches.

Problème	Cause possible	Solution possible
Rien ne s'affiche.	L'écran est en mode veille/économie d'énergie.	Appuyez sur une touche pour rallumer l'écran.
	Les piles sont vides.	Changez les piles.
L'arrosage automatique ne démarre pas.	Une heures de démarriage, une durée d'arrosage ou un jour d'arrosage est manquant.	Réglez l'heure de démarriage, la durée d'arrosage ou le jour d'arrosage.
	La boucle de fil de la sonde a été coupée mais la sonde de pluie n'a pas été installée.	Raccordez les fils de la sonde ou déactivez le fonctionnement de la sonde.
	La suspension de l'arrosage est activée.	Déactivez la suspension de l'arrosage.
L'arrosage automatique a démarré maisaucun arrosage n'a lieu.	Absence de pression.	Ouvrez l'acciviée d'eau principale.
	Câblage défectueux.	Vérifie qu'il n'y ait pas de court-circuit ou de fil non raccordé.
	Solénoïde défectueux.	Remplacez le solénoïde.
	Solénoïde incompatible.	Voues doivent utiliser un solénoïde avec raccordement 9 V (Rain Bird K80920) ou un solénoïde compatible.
Le programmeur arrose plus que prévu.	Une heures de démarriage, une durée d'arrosage ou un jour d'arrosage est en trop.	Modifiez l'heure de démarriage, la durée d'arrosage ou le jour d'arrosage.
	Ajustement saissonnier activé.	Diminuez la valeur de l'ajustement saissonnier pour atteindre le niveau voulu.
L'arrosage manuel en mode ALL n'arrose pas certaines zones ou n'est pas une option disponible.	Des zones n'ont pas d'heure de démarriage ou de durée d'arrosage.	Programmez une heures de démarriage et une durée d'arrosage pour toutes les zones voulues.
