| Type de produit | Programmateur pour contrôle d'électrovanne électrique |
| Marque | JARDIBRIC |
| Modèle | PROG4 |
| Alimentation principale | Transformateur 24 V (bornier 24 V AC) |
| Alimentation de secours | 2 piles alcalines AA 1,5 V (non incluses) |
| Nombre de programmes | 2 (A et B) |
| Nombre de départs par programme | 4 (départs 1, 2, 3, 4) |
| Plage de durée d'arrosage | De 1 à 240 minutes |
| Fréquences d'arrosage | Jours de la semaine, intervalle de 1 à 32 jours, jours pairs/impairs |
| Affichage | Écran numérique avec indicateurs |
| Touches de contrôle | ENTER, +/-, précédent/suivant, MAN, CLEAR, RESET, molette de sélection |
| Fonction arrosage manuel | Oui, avec options pour tous les programmes, un programme ou une station spécifique |
| Fonction Rain Delay | Oui, report de 0, 24, 48 ou 72 heures |
| Détecteur de pluie compatible | Oui, via bornier SENSOR |
| Indicateur de piles faibles | Icône affiché à l'écran |
| Réinitialisation | Bouton RESET |
| Matériau du boîtier | Non spécifié (estimation : plastique ABS) |
| Température d'utilisation | Non spécifiée (estimation : 0 °C à 50 °C) |
| Dimensions (approx.) | Non spécifiées (estimation : 180 x 120 x 60 mm) |
| Poids (approx.) | Non spécifié (estimation : 250 g) |
| Entretien | Remplacer les piles lorsque l'indicateur s'affiche ; nettoyer avec un chiffon sec |
| Installation | Brancher le transformateur, insérer les piles, régler l'heure et programmer |
FOIRE AUX QUESTIONS - PROG4 JARDIBRIC
Questions des utilisateurs sur PROG4 JARDIBRIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Programmeur pour contrôle de l'électrovalve électrique au format PDF gratuitement ! Retrouvez votre notice PROG4 - JARDIBRIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PROG4 de la marque JARDIBRIC.

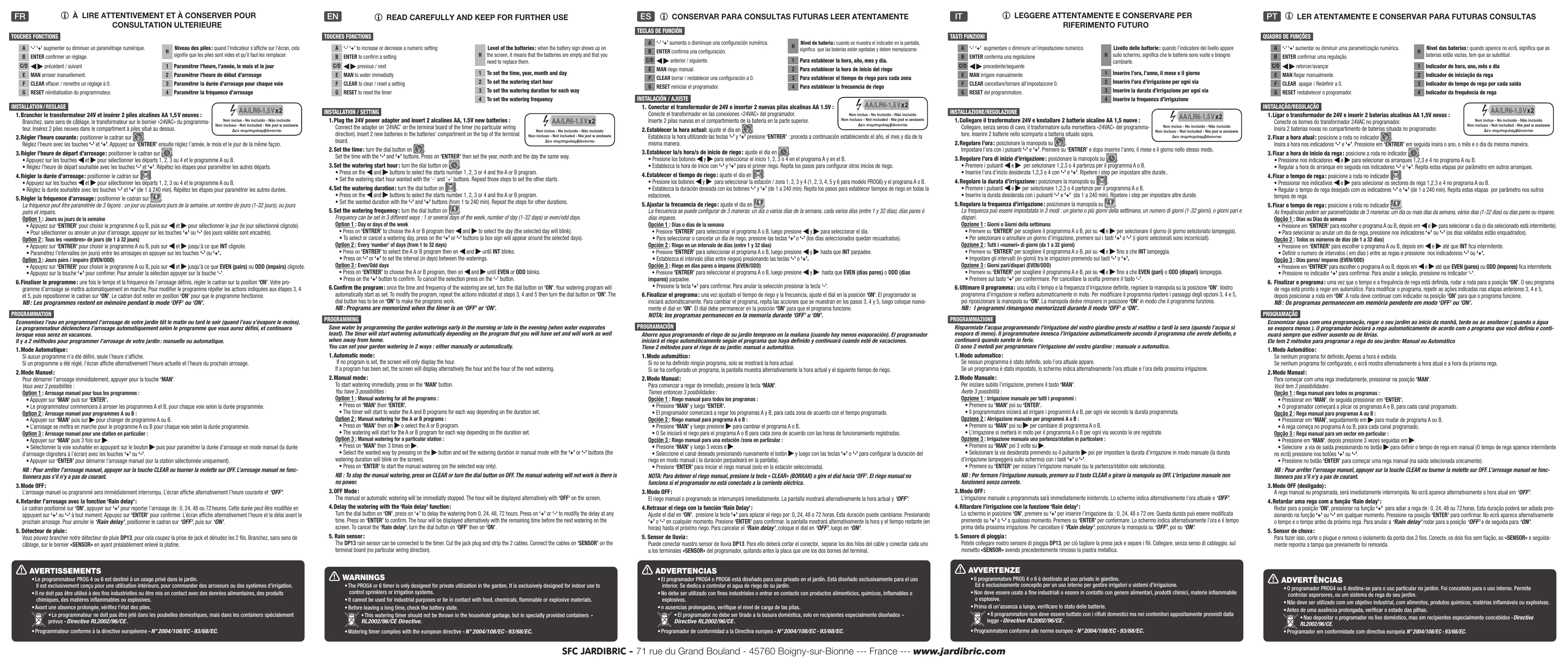

MODE D'EMPLOI PROG4 JARDIBRIC
A 1 - 1 + 1 augmenter ou diminuier un parametrage numérique.
B ENTER confirmier un réglage.
1
D precedent/suivant
E MAN arroser manuellement
E Clear effacer / remette un réglage à 0.
10
G RESET reinitialisation du programmeur
Niveau des piles: quand I'indicateur s'affiche sur I'ecran, cela
signifie que les piles sont vides et qu'il faut les rem
1 Parametrer l'heure, I'année, le mois et le jour
2 Paramétrer l'heure de début d'arrosage
3. Permisslon the durie of 10000000000
3 Parametref la duree d'arrosage pour chaque
4 Paramétrr la fréquence d'arrosage
d'arrosar
INSTALLATION/REGLAGE
1.Brancher le transformateur 24V et inserer 2 piles alcalines AA 1,5V neues :
Branchez, sans sens de cablage, le transformateur sur le bornier «24VAI
teur. Inserez 2 piles neuves dans le compartment a piles situé au dessu
n inclus - No incluso - Nao incluso
- Regler l'heure courante: positionner le cadran sur
Reglez l'heure avec les touches et Appuyez sur ENTRER' ensuite reglez l'année, le mois et le jour de la meme facon. - Regler l'heure de depart d'arrosane: positionner le cadran sur
Ogugur Fieure du depart d'urisage: positionner le caudar sur 1.
Appuyez sur les touches et pour selectionner les departs 1,2,3 ou 4 et le programme A ou B. Régles Ihe hours de detert cauhitie aue les tuehces f 1 et 1 Prrnnte les itennes ne parrer mertir les oetres dore.
Regie t e t. Repez les etapes pour parireer les ares departs - Regler la durée d'arrosage: positionner le cadran sur
- Appuyez sur les touches et pour selectionner les départ 1, 2, 3 ou 4 et le programme A ou B.
- Reglez la durée souhaïette avec les touches ' - et + (de 1 à 240 min). Répétez les étapes pour paramétre les autres durées
- Réceler la fréquence d'arrosage: positionner le cadran sur
La fréquence peut être paramétrée de 3形状 : un jour ou plusieurs jours de la période, un nombre de jours (1-32 jours), ou jours piers et impairs.
Option 1: Jours ou jours de la semaine
-
Appuyez sur 'ENTRER' pour désir le programme A ou B, puis sur « et » pour sélectionner le jour (le jour sélectionné clignote)
-
Pour sélectionner ou annuler un jour d'arrosage, appuyer sur les touches ^+ ou ^- (les jours validés sont encadrés)
Option 2 : Tous les « nombres» de jours (de 1 à 32 jours)
- Appuyez sur 'ENTRER' pourCHOISIR le programme A ou B,uisur
jusqu'a ce que INT clignote.
Parametrez l'intervalles (en jours) entre les arrosages en appuyer sur les touches ou ^+
Option 3: Jours pairs / impairs (EVEN/ODD)
- Appuyez sur 'ENTRE' pourCHOISER le programme A ou B,puis sur etjusqu'a ce que EVEN (pairs) ou ODD (impaires) clognate
- Appuyez sur la toccie +' pour confirmer. Pour annuler la selection appuyer sur la toccie -'.
6.Finaliser le programme: une fois le temps et la fréquence d'arrosage définis, regler le cadran sur la position ON'. Voiture programme d'arrosage se mettra automatiquement en marche. Pour modifier le programme répéter les actions individues aux étapes 3, 4 et 5, puis repositionner le cadran sur ON'. Le cadran doit rester en position ON' pour quie le programme fonctionne.
NB: Les programmes restent en mémoire pendant le mode 'OFF' ou 'ON'.
PROGRAMMATION
Economise I'eu en programmant I'arrosage de votre jardin 10 t le matin ou tard le sole (quand I'ev a s'épuve de moiins) Le programme d'échéencer l'arrosage automatique selon le programme que vous aurez défini, et continuaera à la durée du jour.
Il y a 2 méthodes pour programmer l'arrosage de votre jardin: manuelle ou automatique.
1.Mode Automatique
Si aucun programme n'a ete defini, seule I'heure s'affiche
Si un programme a ete regle, l'ecran affiche alternativement I'heure actuelle et I'heure du prochain arrosage.
2.Mode Manuel:
Pour demarrer l'arrosage immédiatement, appuyer pour la touche 'MAN
Vosayez3 possiblities
Option 1: Arrosage manuel pour tous les programmes
Appuyer sur 'MAN' puis sur 'ENTER
Leprogrammateur commenceraaarrores les programmes A et B, pour chaque voie selon la durée programmée
Option 2: Arrosage manuel pour programmes A ou B
Appuyer sur MAN'uis sur pour changer de programme A ou B.
L'arrosage se metra en marche pour le programme A ou B pour chaque voie selon la durée programmée.
Option 3: Arrosage manuel pour une station en particulier
Appuyer sur MAN'puis 3 fois sur
- Sélectrifier la voie souahite à enappuyant sur le bouton▶ puis pour paraméter la durée d'arrosage en mode manuel (la durée d'arousse cliniterata à l'écran) avec les touches « ou » «.
- Appuyer sur 'ENTER' pour démarrer l'arrosage manuel (sur la station sélectionnée uniquement)
NB: Pour arrêtir l'arrosage manuel, appuyer sur la touche CLEAR ou tourner la molette sur OFF. L'arrosage manuel ne fonctionneras pas s'il n'y a pas courant.
3.Mode OFF:
L'arrosage manuel ou programme sera immédiatement interrompu. L'écran affiche alternatively l'heure courante et 'OFF
4. Retarder l'arrosage avec la fonction 'Rain delay':
Le cadran positioné sur 'ON', appuyer sur +4 pour reporter l'arrosage de: 0, 24, 48 ou 72 heures. Cette durée peut être modifiée en appuyant sur +4 ou +4 à tout moment. Appuyes sur 'ENTER' pour confirmer. L'écran affiche alternatively l'heure et le début avant le prochain arrosage. Pour annuler le 'Rain delay', positionner le cadran au 'OFF', puis sur 'ON'.
5.Detecteur de plue:
Vouez branchen nort de détector de plie DP13, pour ce cas coupez la prise de jack et dénudez les 2 fils. Branchez, sans sens de câblage, sur le bonner «SSENSOR» en ayant préalablement entlevé la plaine.
NB: Pour arrer l'arrosage manuel, appuyer sur la touche CLEAR ou tourner la molette sur OFF. L'arrosage manuel ne fonce lionnera pas s'il n'y a pas de courant.
