PROG6DC - Programmeur pour contrôle de l'électrovalve électrique JARDIBRIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmeur pour contrôle d'électrovalve électrique
Marque	JARDIBRIC
Modèle	PROG6DC
Nombre de voies	6
Alimentation	2 piles alcalines AA 1,5 V
Affichage	Indicateur de niveau de piles
Réglage de l'heure	Oui, avec touches - et +
Réglage de la date	Oui (année, mois, jour)
Départs d'arrosage	4 par programme (A et B)
Durée d'arrosage	1 à 240 minutes
Fréquence d'arrosage	Jours de la semaine ou intervalle de 1 à 32 jours
Arrosage manuel	Oui, avec options pour programme ou station spécifique
Fonction Rain Delay	Report de 0, 24, 48 ou 72 heures
Compatible détecteur de pluie	Oui (modèle DP13, branchement sur bornier SENSOR)
Type d'électrovanne	9 Volts uniquement
Usage	Privé, intérieur ou extérieur à l'abri
Entretien	Vérifier et remplacer les piles si nécessaire
Recyclage	Ne pas jeter dans les ordures ménagères, utiliser les containers prévus (directive DEEE)
Conformité	Directives européennes 2004/108/EC et 93/68/EC
Référence	6765605J (PROG6DC)
Instructions de sécurité	Ne pas immerger, ne pas utiliser avec des produits chimiques ou inflammables

FOIRE AUX QUESTIONS - PROG6DC JARDIBRIC

Comment régler l'heure courante ?

Positionnez le cadran sur RÉGLER L'HEURE COURANTE. Utilisez les touches '-' et '+' pour ajuster l'heure, puis appuyez sur ENTER. Réglez ensuite le jour de la même manière.

Comment paramétrer la durée d'arrosage ?

Tournez le cadran sur DURÉE. Utilisez les touches ◀ et ▶ pour choisir le départ (1-4) et le programme (A ou B). Ajustez la durée de 1 à 240 minutes avec '-' et '+'. Répétez pour chaque départ.

Comment régler la fréquence d'arrosage ?

Placez le cadran sur FRÉQUENCE. Deux options :
1) Jours de la semaine : appuyez sur ENTER pour choisir A ou B, puis ◀▶ pour sélectionner un jour et '+'/'-' pour activer/désactiver.
2) Intervalle (INT) : appuyez sur ◀▶ jusqu'à ce que INT clignote, puis réglez le nombre de jours (1-32) avec '+'/'-'.

Comment utiliser l'arrosage manuel ?

Appuyez sur la touche MAN. Vous avez trois options :
- Tous les programmes : appuyez sur ENTER.
- Programme A ou B : appuyez sur ▶ pour changer de programme.
- Station spécifique : appuyez sur MAN trois fois, sélectionnez la voie avec ▶, réglez la durée avec '+'/'-' et appuyez sur ENTER.

Comment arrêter l'arrosage manuel ?

Appuyez sur la touche MAN ou tournez la molette sur OFF.

Comment utiliser la fonction Rain Delay ?

Le cadran sur ON, appuyez sur '+' pour reporter l'arrosage de 0, 24, 48 ou 72 heures. Modifiez avec '+'/'-' et confirmez avec ENTER. Pour annuler, mettez le cadran sur OFF puis sur ON.

Comment brancher un détecteur de pluie ?

Coupez la prise jack du détecteur DP13 et dénudez les deux fils. Branchez-les sans polarité sur le bornier SENSOR après avoir retiré la platine.

Quelles piles utiliser et comment les remplacer ?

Utilisez deux piles alcalines AA de 1,5 V neuves. Insérez-les dans le compartiment à piles situé à l'avant du programmateur. Remplacez-les lorsque l'indicateur de niveau de piles s'affiche à l'écran.

Que faire si l'écran n'affiche rien ?

Vérifiez que les piles sont correctement insérées et qu'elles sont neuves. Si le problème persiste, appuyez sur le bouton RESET pour réinitialiser le programmateur.

Puis-je utiliser le programmateur en extérieur ?

Oui, mais il doit être installé à l'abri des intempéries (sous un appentis par exemple). Ne l'immergez pas dans l'eau et ne l'installez pas dans un regard.

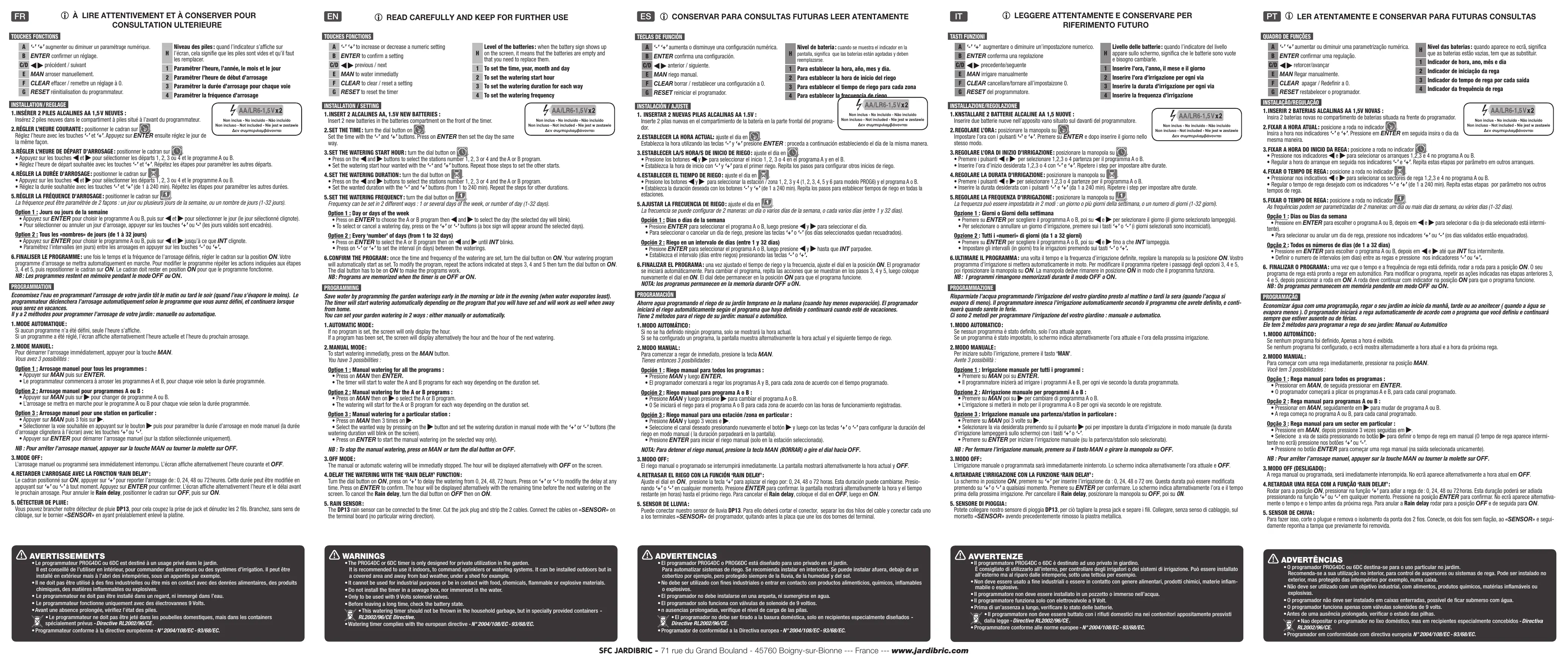

MODE D'EMPLOI PROG6DC JARDIBRIC

A '-' '+' augmenter ou diminuer un paramétrage numérique.

B ENTER confirmer un réglage.

C/D ◀▶ précédent / suivant

E MANarroser manuellement

F CLEAR effacer / remettre un réglage à 0.

G RESET réinitialisation du programmateur

Niveau des piles: quand l'indicateur s'affiche sur

H l'écran, cela signifie que les piles sont vides et qu'il faut les remplacer.

1 Paramétrer l'heure, l'année, le mois et

2 Paramétrer l'heure de début d'arrosage

3 Paramétrer la durée d'arrosage pour chaque voie

4 Paramétrer la fréquence d'arrosage

INSTALLATION / REGLAGE

1. INSÉRER 2 PILES ALCALINES AA 1,5V NEUVES :

Insérez 2 piles neuves dans le compartiment à piles situé à l'avant du programmateur.

1. RÉGLER L'HEURE COURANTE: positionner le cadran sur

.

Réglez l'heure avec les touches '-' et '+'. Appuyez sur ENTER ensuite réglez le jour de la même façon.

1. RÉGLER L'HEURE DE DÉPART D'ARROSAGE : positionner le cadran sur

- Appuyez sur les touches ◀ et ▶ pour sélectionner les départs 1, 2, 3 ou 4 et le programme A ou B

- Reglez l'heure de départ souhaitee avec les touches '-' et '+'. Repetez les etapes pour parametrer les autres departs.

1. RÉGLER LA DURÉE D'ARROSAGE: positionner le cadran sur

.

- Appuyez sur les touches ◀ et ▶ pour sélectionner les départs 1, 2, 3 ou 4 et le programme A ou B.

- Réglez la durée souhaitée avec les touches ‘-’ et ‘+’ (de 1 à 240 min). Répétez les étapes pour paramétrer les autres durées.

1. RÉGLER LA FRÉQUENCE D'ARROSAGE: positionner le cadran sur

1.

La fréquence peut être paramétrée de 2 façons : un jour ou plusieurs jours de la semaine, ou un nombre de jours (1-32 jours).

Option 1 : Jours ou jours de la semaine

- Appuyez sur ENTER pour choisir le programme A ou B, puis sur ◀ et ▶ pour sélectionner le jour (le jour sélectionné clignote)

- Pour sélectionner ou annuler un jour d'arrosage, appuyer sur les touches '+' ou '-' (les jours validés sont encadrés)

Option 2 : Tous les «nombres» de jours (de 1 à 32 jours)

- Appuyez sur ENTER pour choisir le programme A ou B, puis sur ◀ et ▶ jusqu'à ce que INT clignote.

- Paramétrez l'intervalles (en jours) entre les arrosages en appuyer sur les touches '-' ou '+'.

1. FINALISER LE PROGRAMME: une fois le temps et la fréquence de l'arrosage définis, régler le cadran sur la position ON. Votre programme d'arrosage se mettra automatiquement en marche. Pour modifier le programme répéter les actions indiquées aux étapes 3, 4 et 5, puis repositionner le cadran sur ON. Le cadran doit rester en position ON pour que le programme fonctionne.

NB: Les programmes restent en mémoire pendant le mode OFF ou ON.

PROGRAMMATION

Economisez l'eau en programmant l'arrosage de votre jardin tôt le matin ou tard le soir (quand l'eau s'évapore le moins). Le programmateur déclenchera l'arrosage automatiquement selon le programme que vous aurez défini, et continuera lorsque vous serez en vacances.

Il y a 2 méthodes pour programmer l'arrosage de votre jardin : manuelle ou automatique.

1. MODE AUTOMATIQUE:

Si aucun programme n'a été défini, seule l'heure s'affiche

Si un programme a été réglé, l'écran affiche alternativement l'heure actuelle et l'heure du prochain arrosage.

2. MODE MANUEL :

Pour démarrer l'arrosage immédiatement, appuyer pour la touche MAN.

Vous avez 3 possibilités

Option 1 : Arrosage manuel pour tous les programmes :

• Appuyer sur MAN puis sur ENTER.

- Le programmateur commencera à arroser les programmes A et B, pour chaque voie selon la durée programmée.

Option 2 : Arrosage manuel pour programmes A ou B :

- Appuyer sur MAN puis sur ▶ pour changer de programme A ou B

- L'arrosage se mettra en marche pour le programme A ou B pour chaque voie selon la durée programmée

Option 3 : Arrosage manuel pour une station en particulier

• Appuyer sur MAN puis 3 fois sur

- Sélectionner la voie souhaitée en appuyant sur le bouton ▶ puis pour paramétrer la durée d'arrosage en mode manuel (la durée d'arrosage clignotera à l'écran) avec les touches '+' ou '-'

- Appuyer sur ENTER pour démarrer l'arrosage manuel (sur la station sélectionnée uniquement)

NB : Pour arrêter l'arrosage manuel, appuyer sur la touche MAN ou tourner la molette sur OFF.

3. MODE OFF

L'arrosage manuel ou programmé sera immédiatement interrompu. L'écran affiche alternativement l'heure courante et OFF.

4. RETARDER L'ARROSAGE AVEC LA FONCTION 'RAIN DELAY':

Le cadran positionné sur ON, appuyer sur ‘+’ pour reporter l'arrosage de : 0, 24, 48 ou 72 heures. Cette durée peut être modifiée en appuyant sur ‘+’ ou ‘-’ à tout moment. Appuyez sur ENTER pour confirmer. L'écran affiche alternativement l'heure et le délai avant le prochain arrosage. Pour annuler le Rain delay, positionner le cadran sur OFF, puis sur ON.

5. DÉTECTEUR DE PLUIE:

Vous pouvez brancher notre détecteur de pluie DP13, pour cela coupez la prise de jack et dénudez les 2 fils. Branchez, sans sens de câblage, sur le bornier «SENSOR» en ayant préalablement enlevé la platine.

NB : Pour arrêter l'arrosage manuel, appuyer sur la touche MAN ou tourner la molette sur OFF.

3. MODO OFF (DESLIGADO) :

- Le programmateur PROG4DC ou 6DC est destiné à un usage privé dans le jardin.

Il est conseillé de l'utiliser en intérieur, pour commander des arroseurs ou des systèmes d'irrigation. Il peut être installé en extérieur mais à l'abri des intempéries, sous un appentis par exemple.

- Il ne doit pas être utilisé à des fins industrielles ou être mis en contact avec des denrées alimentaires, des produits chimiques, des matières inflammables ou explosives.

- Le programmateur ne doit pas être installé dans un regard, ni immergé dans l'eau.

- Le programmateur fonctionne uniquement avec des électrovannes 9 Volts.

- Avant une absence prolongée, vérifiez l'état des piles

• Le programmateur ne doit pas être jeté dans les poubelles domestiques, mais dans les containers

spécialement prévus - Directive RL2002/96/CE.

- Programmateur conforme à la directive européenne - N° 2004/108/EC - 93/68/EC.

! WARNINGS

Références : 6765603T (PROG4DC) 6765605J (PROG6DC)
