Dp13 - Sonde d'humidité JARDIBRIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonde d'humidité (détecteur de pluie)
Marque	JARDIBRIC
Modèle	Dp13
Dimensions (approx.)	10 x 5 x 5 cm
Poids (approx.)	150 g
Alimentation	Alimenté par le programmateur via le jack
Fonctions principales	Détection de pluie, interruption automatique de l'arrosage, réglage de sensibilité (3 à 25 mm), test manuel
Compatibilité	Programmateur JARDIBRIC (PNR11, PNRMD, PNRDD)
Type de montage	Montage mural ou sur gouttière avec support à clip
Longueur de câble (approx.)	2 m
Matériau	Plastique résistant aux intempéries
Température de fonctionnement	-10°C à 50°C
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'immersion
Sécurité	Ne pas immerger dans l'eau, ne pas installer dans une gouttière en eau
Pièces détachées et réparabilité	Aucune pièce détachable, non réparable par l'utilisateur
Informations générales	Garantie 2 ans

FOIRE AUX QUESTIONS - Dp13 JARDIBRIC

Comment brancher le détecteur Dp13 à mon programmateur ?

Branchez le jack (D) du détecteur de pluie à la prise de votre programmateur Jardibric compatible (PNR11, PNRMD, PNRDD).

Comment régler la sensibilité du capteur ?

Tournez le capuchon (B) et engagez la broche au fond du créneau voulu. La sensibilité se règle de 3 à 25 mm de précipitations. Évitez la position 3 mm en cas de forte humidité.

Comment tester manuellement le détecteur ?

Appuyez sur la broche de test (A) pour simuler la pluie et vérifier le fonctionnement du détecteur.

Où installer le détecteur Dp13 ?

Installez le détecteur à l'aide du support de montage universel à clip (C) sur une gouttière, le côté du toit, un hangar ou toute surface verticale, le plus près possible du programmateur.

Puis-je installer le détecteur sur une surface inclinée ?

Oui, il peut être monté sur une surface inclinée, mais il faut alors le replacer en position verticale pour un fonctionnement correct.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez le branchement du jack au programmateur, et assurez-vous que la sensibilité est correctement réglée. Testez manuellement avec la broche (A).

Le détecteur est-il étanche ?

Le détecteur résiste aux intempéries mais ne doit pas être immergé dans l'eau ni installé dans une gouttière remplie d'eau.

Quels programmateurs sont compatibles avec le Dp13 ?

Il est compatible avec les programmateurs Jardibric des modèles PNR11, PNRMD et PNRDD.

Le détecteur nécessite-t-il une pile ?

Non, il est alimenté par le programmateur via le câble jack. Aucune pile n'est nécessaire.

Comment nettoyer le détecteur ?

Nettoyez-le avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ni d'eau sous pression.

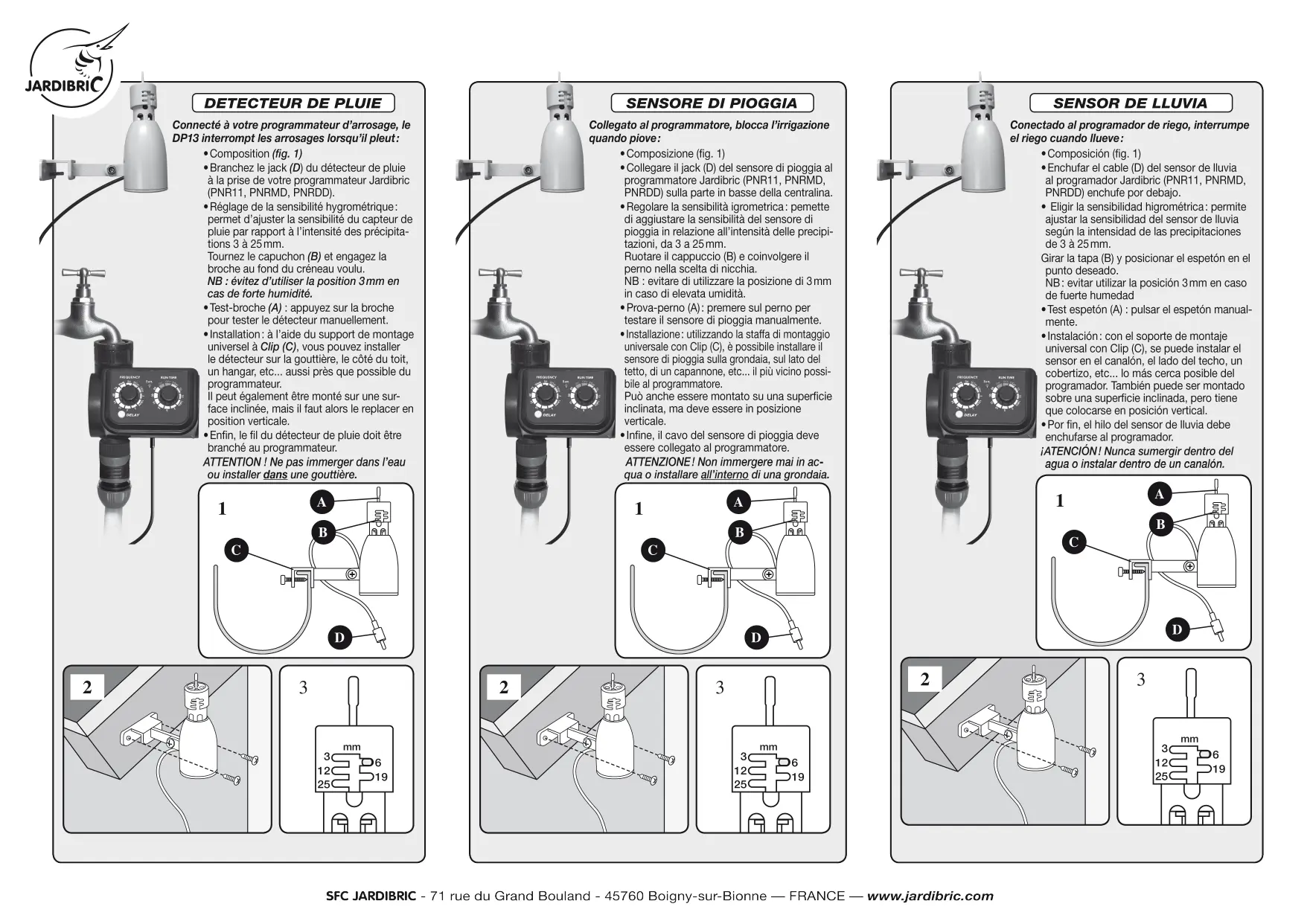

MODE D'EMPLOI Dp13 JARDIBRIC

Connecté à votre programmateur d'arrosage, le DP13 interrupt les arrosages lorsqu'il pleut:

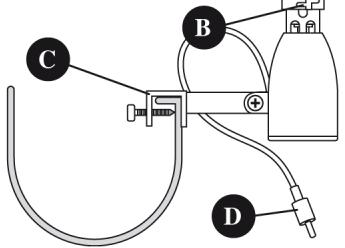

• Composition (fig. 1)
• Branchez le jack (D) du détecteur de pluie à la prise de votre programmeur Jardibric (PNR11, PNRMD, PNRDD).
• Réglage de la sensibilité hygrométrique: permet d'ajuster la sensibilité du capteur de pluie par rapport à l'intensité des précipitations 3 à 25 mm.

Tournez le capuchon (B) et engagez la broche au fond du créneau voulu.

NB: évitez d'utiliser la position 3mm en cas de forte humidité.

• Test-broche (A) : appuyez sur la broche pour tester le détecteur manuellement.

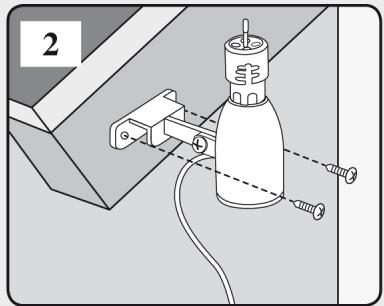

• Installation: à l'aide du support de montage universel à Clip (C), vous pouvez installer le détecteur sur la gouttière, le côté du toit, un hangar, etc... aussi après que possible du programmeateur.

Il peut également être monté sur une surface inclinée, mais il faut alors le replacer en position verticale.
- Enfin, le fil du détector de pluie doit être branché au programmateur.

ATTENTION! Ne pas immerger dans l'eau ou installer dans une goutière.
