MODE D'EMPLOI Exacontrol E7 C Exacontrol E7R C Exacontrol E7R C /SH SAUNIER DUVAL

Notice d'utilisation et d'installation

Exacontrol E7 C

Exacontrol E7RC

Exacontrol E7RC /SH

TABLE DES MATIÈRES

NOTICE D'UTILISATION

1 Sécurité 4

1.1 Mises en garde relatives aux opérations 4
1.2 Qualifications requises 4
1.3 Consignes generales de sécurité 4
1.4 Marquage CE. 5
1.5 Utilisation conforme aux prescriptions 5

2 Remarques relatives à la documentation. 6

2.1 Respect des documents applicables 6
2.2 Conservation des documents 6
2.3 Validité de la notice 6

3Vue d'ensemble des apparecs 6

3.1 Structure de l'appareil 6
3.2 Plaque signalétique 7

4 Utilisation 8

4.1 Structure des commandes 8
4.2 Chauffage 9
4.3 Eau chaude 11
4.4 Rafrauchissement 11
4.5 Mode absence 11
4.6 Estimation des consommations 12
4.7 Protection contre le gel 12

5 Mise hors service 12

5.1 Mise hors service définitive de l'appareil 12

6 Recyclage 12

6.1 Emballage 12
6.2 Appareil. 13

7 Garantie et service après-vente 13

FR

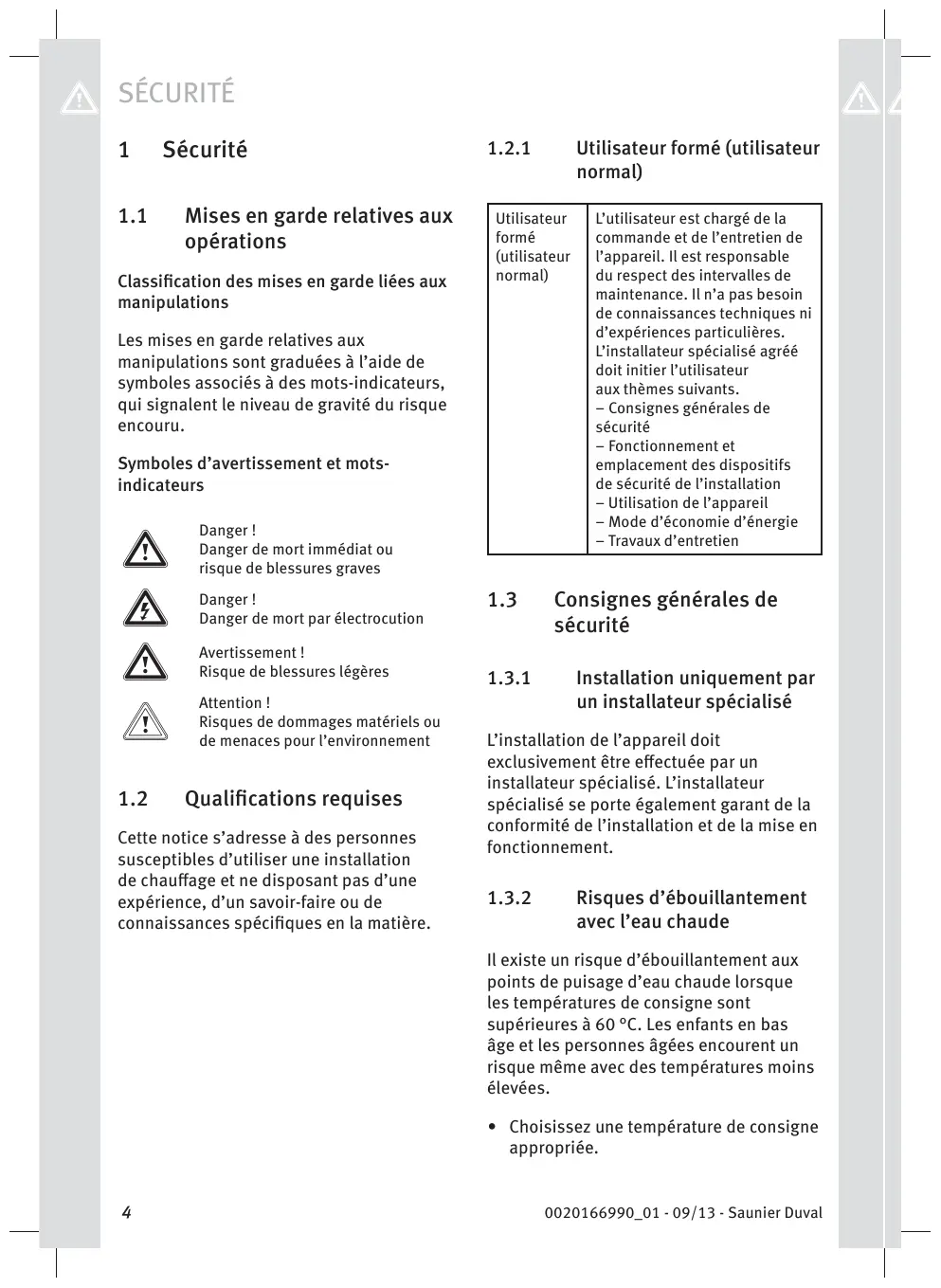

1 Sécurité

1.1 Mises en garde relatives aux opérations

Classification des mises en garde liées aux manipulations

Les mises en garde relatives aux manipulations sont graduées à l'aide de symboles associés à des mots-indicateurs, qui signalent le niveau de gravité du risque encouru.

Symboles d'avertissement et mots-indicateurs

Danger!

Danger de mort immédiat ou risque de blessures graves

Danger!

Danger de mort par electrocution

Avertissement!

Risque de blessures legères

Attention!

Risques de dommages matériels ou de menaces pour l'environnement

Cette notice s'adresse à des personnes susceptibles d'utiliser une installation de chauffage et ne disposant pas d'une expérience, d'un savoir-faire ou de connaissances spécifiques en la matière.

1.2.1 Utilisateur formé (utilisateur normal)

Utilisateur formé UTILISateur normal)

L'utilisateur est chargé de la commande et de l'entretien de l'appareil. Il est responsable du respect des intervalles de maintenance. Il n'a pas besoin de connaissances techniques ni d'expériences particulières. L'installateur spécialisé/agréduitoir initier l'utilisateur aux thèmes suivants. - Consignes générales de sécurité - Fonctionnement et emplacement des dispositifs de sécurité de l'installation - Utilisation de l'appareil - Mode d'économie d'énergie - Travaux d'entretien

1.3 Consignes générales de sécurité

1.3.1 Installation uniquely par un installateur spécialisé

L'installation de l'appareil doit exclusivement etre effectuee par un installateur specialise.L'installateur specialise se porte egalement garant de la conformite de I'installation et de la mise en fonctionnement.

1.3.2 Risques d'ébouillantement avec l'eau chaude

Il existe un risque d'ébouillantement aux points deuisage d'eau chaude lorsque les températures de consigne sont supérieures à 60^. Les enfants en bas age et les personnes agées encourent un risque même avec des températures moins elevées.

• Choisissez une température de consigne appropriée.

1.3.3 Risque de dysfonctionnement

• Veillez à ce que l'air ambiant puisse circuler librement autour du thermostat d'ambiance et que le thermostat d'ambiance ne soit pas recouvert par des meubles, rideaux ou autres objets.
• Veillez à ce que toutes les vannes des radiateurs soient complètement ouvertes dans la pierce où est installé le thermostat d'ambiance.
  Exploitez uniquement l'installation de chauffage dans un parfait etat technique.
• Faites éliminer immédiatement les dérangements et les endommagements affectant la sécurité.

1.3.4 Dommage causé par le gel en raison de l'arrêt de l'appareil

Si vous arrêtez l'installation de chauffage, il se peut que certaines zones de l'installation soient endommagées par le gel.

• Ne débranchez pas la chaudière du réseau électrique.
• Laissez l'interrupteur principal de l'installation de chauffage en position « 1 ».

1.3.5 Dommage causé par le gel suite à une température ambiente trop faible

Si une température ambiente trop faible est réglée dans certaines pieces, il se peut que le gel endommage certaines parties de l'installation de chauffage.

• En cas d'absence durant une période de gel, assurez vous que l'installation

de chauffage reste en service et que les pieces soient suffisamment chauffées.

1.4 Marquage CE

CE Le marquage CE atteste que les produits satisfont aux exigences de base des directives applicables conformément à la plaque signalétique.

1.5 Utilisation conforme aux prescriptions

État actuel de la technique
Ce thermostat d'ambiance est conçu selon l'état actuel de la technique et les régles reconnues en matière de sécurité.
Toute utilisation incorrecte ou non conforme peut cependant entraîner des dommages au niveau de l'appareil lui-même ou d'autres biens matériels.
Ce thermostat d'ambiance permet de pilotier une installation de chauffage en fonction d'une sonde extérieure, selon des périodes programmables.

Installation sans EXAMASTER
Sonde extérieure facultative	Thermostat d'ambiance : EXACONTROL E7C EXACONTROL E7R C
Installation avec EXAMASTER
Sonde extérieure obligatoire	Thermostat d'ambiance : EXACONTROL E7C EXACONTROL E7R C/SH

Ce thermostat d'ambiance peut piloter la production d'eau chaude du gallon d'eau chaude sanitaire raccordé.

Si une pompe à chaleur est raccardée et que vous activez le mode rafraîchissement, ce thermostat d'ambiance permet de piloter une installation de rafraîchissement selon des périodes programmables.

Utilisation non conforme

Toute utilisation non conforme à l'usage prévu figurant dans la présente notice ou en-dehors du cadre décrit dans la présente notice sera considérée comme non conforme. Toute'utilisation directement commerciale et industrielle est également considérée comme étant non conforme. Le fabricant/fournisseur décline toute responsabilité pour des dommages résultat d'une'utilisation non conforme. L'utilisateur en assume alors l'entière responsabilité.

Toute utilisation abusive est interdite!

L'utilisation conforme comprend :

Le respect des manuels d'utilisation, d'installation et d'entretien ainsi que des autres composants de l'installation.
- Le respect de toutes les conditions d'inspection et d'entretien représentées dans les notices.

2 Remarques relatives à la documentation

2.1 Respect des documents applicables

• Respectez imperativement tous les manuels d'utilisation qui accompagnent les autres composants de votre installation.

2.2 Conservation des documents

• Conservez précieusement leprésent manuel d'utilisation ainsi que tous les documents applicables de sorte qu'ils soient disponibles à tout moment, pour vous, comme pour l'utilisateur suivant.

2.3 Validité de la notice

Cette notice s'applique exclusivement aux apparéils suivants :

EXACONTROL - références d'articles

E7C	0020118071
E7R C	0020118072
E7R C/SH	0020147973

3 Vue d'ensemble des appareils

3.1 Structure de l'appareil

3.1.1 Fonction thermostat activée

Legende

1 Zone d'information sur la demande en cours
2 Température ambiente de la pièce
3 Date et heures actuelle
4 Température extérieure (si sonde extérieure raccordée)

3.1.2 Fonction thermostat désactivée

Legende

1 Zone d'information sur la demande en cours
2 Date et heures actuelle
3 Température extérieure (sonde extérieure obligatoire)

Touches:
→	Revenir au menu ou réglage précédent
menu	Accéder au menu principal
▼	Naviguer dans les menus, régler une valeur
▲
ok	Verifier la sélection ou un réglage

Pictogrammes :
#	Touches verrouillées
#	Absence programmée
#	Absence en cours
#	Prévoir la maintenance annuelle
#	Remplacer les piles (version sans fil)

3.2 Plaque signalétique

La plaque signalétique se trouve à l'intérieur du thermostat d'ambiance et n'est pas accessible de l'extérieur.

3.2.1 Installation de chauffage

Cet apparéil dispose de deux modes de fonctionnement sur le système de chauffage :

• fonction thermostat activée (l'activation de la fonction est recommandée).
• fonction thermostat désactivée

avec fonction thermostat activée (sonde extérieure facultative)

Le système de chauffage adapte la température de l'eau dans le circuit de chauffage selon :

• la température ambiente,
• la température extérieure (si une sonde extérieure est raccordée).

avec fonction thermostat désactivée (sonde extérieure obligatoire)

Si la fonction est désactivée, le système de chauffage ne tient plus compte de la température ambiente. Le système de chauffage utilise seulement la température extérieure.

3.2.2 Production d'eau chaude

L'appareil vous permet de régler la température et les périodes de production d'eau chaude. La chaudièrechauffe l'eau dans le balloon d'eau chaude sanitaire jusqu'à la température que vous avez réglée. Vous pouvez régler des plages horaires durant lesquelles de l'eau chaude doit être disponible dans le balloon.

3.2.3 Raffaichissement

Le rafraîchissement n'est possible que si la température extérieure est supérieure à la température ambiente désirée pour le rafraîchissement (si une pompe à chaleur est raccordée et que la fonction de rafraîchissement est disponible).

4 Utilisation

4.1 Structure des commandes

L'affichage des menus dépend des fonctions ou options de l'installation (renseignement auprès d'un professionnel qualifié).

4.2 Chauffage

4.2.1 Programme chauffage

Réglage usine :

Lundi au Vendredi
N° de plage	Début	Fin	Temp.
1	00:00	06:30	16°C
2	06:30	22:00	20°C
3	22:00	00:00	16°C

Samedi et Dimanche
N° de plage	Début	Fin	Temp.
1	00:00	07:30	16°C
2	07:30	23:30	20°C
3	23:30	00:00	18°C

4.2.2 Personalisation de la programmation

Valeurs de réglage de la température (°C)
minimum	5
maximum	30 (réglabe par un professionnelnel qualifié)

La programmation d'une journee commence à 00:00 avec un maximum de 7 plages et 7 consignes différentes possibles sur 24h.

Le réglage d'une plage horsaire s'effectue par tranche de 10 minutes avec une précision de 0,5^ . La dernière plage horsaire régliable ne peut commencer après 23:50.

Le réglage de la fin d'une plage horsaire modifie en même temps le début de la plage horsaire suivante.

4.2.3 Acceder aux réglages

Appuyez sur la touche menu > puis selectionnez à l'écran >chauffage >programme > réglage >CHOISIR un jour

Modifier une plage hora :

Utilisez les touches (reculer) ou ok (avancer) pourmettre en surbrillance le réglage concenné.
- Modifiez une température ou une heures avec les touches et validez avec la touche ok.

Ajouter une plage hora :

Utilisez la touche ok pourmettre en surbrillance la derniere plage horaire.
- Définissez la fin de la plage horsaire avec les touches et validez avec la touche OK.
- Augmentez ou diminuez avec les touches pour afficher la température de consigne ambiente et validez avec la touche ok.
- Recommencez les opérations derogrammation si vous souhaitez d'autres plages horaires.

Supprimer une plage hora :

La suppression s'effectue plage par plage.

Utilisez la touche ok pourmettre en surbrillance la plage hora precedent la plage hora à supprimer.
Utilisez la touche pour afficher le début de la plage horsaire suivante.

L'affichage de la plage hora suivante avec la température programmée s'efface automatiquement. La plage hora sélectionnée se termineraMAINANT à l'heure de la plage hora qui vient d'être supprimée.

4.2.4 Enregister la programmation

Enregister

Utilisez la touche (reculer) pour sortir de la programmation de ce jour.
- Sélectionnez «oui» et validez avec la touche ok à la question «Souhaitez vous sauvegarder vos modifications».

Enregistrer et copier la programmation

• Validate la totalité des plages horaires et températures de consigne ambiente pour enregistrer la personnalisation.
• Voulez vous copier les réglages d'une journée à d'autres jours?
• Si vous répondez «non», les réglages seront enregistrés mais pas copiés.
• Si vous répondez «oui», les réglages seront enregistrés et copiés suivant vos choix (voir chapitre copier la programmation).

4.2.5 Copier la programmation

Cette fonction permet d'appliquer les réglages d'une jourée à d'autres jours.

Elle permet de copier le jour sélectionné :

• à un jour de la semaine,
  aux jours ouvrés de la semaine (du lundi au vendredi),
• à une semaine complète (du lundi au dimanche).
  Utilisez la touche menu > puis selectionnez à l'écran >chauffage >programme > réglage > copiez un jour
• Copiez au jour ou à un groupe de jours de votrechioix en sélectionnant avec les touches et validez avec la touche ok.

4.2.6 Modifier temporairement le programme du chauffage

Cette fonction permet de déroger temporairement au programme en cours.

Utilisez la touche menu > puis selectionné à l'écran > chauffage > modif tempor. > réglage
- Définissez la température souhaitié avec les touches et validez avec la touche ok.
- Définissez l'heure de fin de la modification temporaire avec les touches et validez avec la touche ok.

Il est également possible de déroger temporairement au programme en cours à partir de l'écran principal.

• Depuis l'écran principal, utilisez la touche .

Pour annuler

Utilisez la touche menu > puis selectionnez à l'écran >chauffage > modif tempor. > désactiver (off)

Il est également possible d'annuler la modification temporaire à partir de l'écran principal.

• A partir de l'écran principal, utilisez la touche

4.3 Eau chaude

4.3.1 Régler la température de l'eau

Valeurs de réglage de la température (°C)
minimum	38
conseilé	55
maximum	60 (réglable à l'installation)

4.3.2 Programme réchauffage eau chaude

Réglage usine :

Lundi au Dimanche
N° de plage	Début	Fin	Temp.
1	00:00	06:00	OFF
2	06:00	22:00	ON
3	22:00	00:00	OFF

4.3.3 Personalisation de la programmation

Utilisez la touche menu > puis selectionnez à l'écran > eau chaude
- Définissez les plages horaires avec le même principe de programmation utilisé pour le chauffage.
- Activez ou désactive les plages horaires (maxi. 7 plages sur 24h).

4.4 Rafraîchissement

4.4.1 Régler la température

Cette fonction permet de régler la température souhaïée. Le système gère automatiquement le changement de consigne en fonction des conditions climatiques.

Valeurs de réglage de la température (°C)
minimum	18
conseillé	24
maximum	30

4.4.2 Programme rafraîchissement

Réglage usine :

Lundi au Dimanche
N° de plage	Début	Fin	Temp.
1	00:00	06:30	OFF
2	06:30	08:30	ON
3	08:30	18:00	OFF
4	18:00	22:00	ON

Lundi au Dimanche
N° de plage	Début	Fin	Temp.
5	22:00	00:00	OFF

4.4.3 Personnalisation de la programmation

Utilisez la touche menu > puis selectionnez à l'écran > rafraîchissement
- Définissez les plages horaires avec le même principe de programmation utilisé pour le chauffage.
- Activez ou désactivez les plages horaires (maxi. 7 plages sur 24h).

4.5 Mode absence

Utilisez la touche menu > puis selectionné à l'écran > absence

En cas de départ prolongé (vacances par exemple), il est possible de placer le système de chauffage en mode absence via le thermostat.

Pour cela, il faut programmermer une date de début (jj/mm/aa) (hh:mm) et de fin (jj/mm/aa) (hh:mm) de la période d'absence ainsi qu'une consigne fixe de maintainen en température de l'habitation comprise entre 5 et 35^

A la fin de la période d'absence, le thermostat revient automatiquement à sa configuration intiale.

4.6 Estimation des consommations

L'estimation des consommations n'est valable que pour les chaudières à condensation.

Ces informations ne peuvent enaucn cas etre utilisées pour la facturation de I'electricité ou du gaz consommé, car elles

peuvent différer des valeurs indiquées sur les relevés de compteurs et factures des distributeurs d'électricité et de gaz. Seul les relevés de compteurs et factures officielles des prestataires concernés font foi.

Ce menu n'est disponible que si le thermostat est connecté à une chaudière seule (sans Examaster) et si la fonction a été activée par votre installateur. Il permet d'avoir une estimation des consommations électrique et gaz de la chaudière pour le chauffage et l'eau chaude sanitaire.

Il est possible d'afficher les consommations du mois precedent, du mois en cours ou un historique sur l'année precedente et l'année en cours.

Une fonction Reset permet un return à zéro des compteurs.

4.7 Protection contre le gel

Le système de protection contre le gel de l'appareil commande la mise en fonctionnement du chauffage des que la température ambiente dans la piece ou est installé l'appareil descend en dessous de 5^ ou si la température extérieure est en dessous de 3^ .

En cas d'absence prolongée et donc de mise hors tension du logement et de la chaudière, contactez un professionnel qualifié afin qu'il effectue la vidange de l'installation ou qu'il protège le circuit de chauffage par ajust d'un additif antigel spécifique chauffage.

• Reportez vous à la notice du système de chauffage.

Votre circuit d'eau sanitaire (froide et chaude) n'est pas protégé par la chaudière.

5 Mise hors service

5.1 Mise hors service définitive de l'appareil

• Confiez la mise hors service définitive de l'appareil à un installateur spécialisé.

6 Recyclage

6.1 Emballage

• Confiez le recyclage de l'emballage à l'instantiateur spécialisé qui a installé l'appareil.

6.2 Apparel

• Ne jetez pas l'appareil et ses accessoires avec les déchets menagers.
  Assurez-vous que l'appareil et tous les accessoires sont bien recyclés dans les règles.
• Conformez-vous à toutes les prescriptions en vigueur.

7 Garantie et service après-venture

Pour toute information ainsi que pour la garantie fabricant, contactez l'adresse figurant au dos du present manuel.

FR

TABLE DES MATIÈRES

NOTICE D'INSTALLATION

1 Sécurité 16

1.1 Symboles utilisés 16
1.2 Qualifications requises 16
1.3 Consignes generales de sécurité 16
1.4 Utilisation conforme 17
1.5 Marquage CE. 18

2 Remarques relatives à la documentation. 18

2.1 Respect des documents applicables 18
2.2 Conservation des documents 18
2.3 Validité du manuel. 18

3 Vue d'ensemble des appareils 18

3.1 Plaque signalétique 18

4 Montage et installation. 19

4.1 Contrôle du contentu de la livraison 19
4.2 Emplacement de l'appareil 19
4.3 Montage mural de l'appareil. 20
4.4 Installationelectrique 21
4.5 Thermostat d'ambiance filaire 22
4.6 Thermostat d'ambiance sans fil 22

5 Mise en service 22

6 Menu professionnel 23

6.1 Acces menu professionnel 23
6.2 Acces (retour) menu utiliseur 23
6.3 Fonctions avancées 23
6.4 Arborescence 25

7 Dépannage 27

7.1 Diagnostic de pannes 27
7.2 Réinitialisation du thermostat d'ambiance 29

8 Recyclage de l'emballage et de l'appareil. 29

9 Données techniques. 30

FR

1 Sécurité

1.1 Symboles utilisés

Classification des mises en garde liées aux manipulations

Les mises en garde relatives aux manipulations sont graduées à l'aide de symboles associés à des mots-indicateurs, qui signalent le niveau de gravité du risque encouru.

Symboles d'avertissement et mots-indicateurs

Danger!

Danger de mort immédiat ou risque de blessures graves

Danger!

Danger de mort par electrocution

Avertissement!

Risque de blessures legères

Attention!

Risques de dommages matériels ou de menaces pour l'environnement

Toute intervention d'une personne non qualifiée au niveau de l'appareil peut entraîner des dommages matériels au niveau de l'installation dans son ensemble, voire même des blessures corporelles.

• Seules les personnes agissant en qualité d'installateurs agrêés sont habitielles à intervenir sur l'appareil.

1.3 Consignes générales de sécurité

1.3.1 Installation par un installateur spécifique uniquement

L'appareil doit être installé par un installerateur qualifié qui est responsable du respect des règlements, des normes et des directives.

• Lisez attentivement cette notice d'installation.
• Effectuez les opérations décrites dans cette notice d'installation.
• Lors de l'installation, observerz les consignes de sécurité et les directives suivantes.

1.3.2 Danger mortel dà des raccordements sous tension

Les travaux effectuels dans le coffret de commande de la chaudière représentant un danger mortel par risque de chic électrique. Mème si l'interrupteur principal est en position étente, les bornes de raccordement au réseau représentant une tension permanente.

• Avant d'effectuer les travaux nécessaires dans le coffret de commande de la chaudière, éteignez l'interrupteur principal.
• Débranchez la chaudière du réseau électrique. Pour ce faire, débranchez la prise ou mettez la chaudière hors tension via un dispositif de coupure avec distance de coupure minimale de 3 mm (par ex. fusibles ou disjoncteur).

• Vérifiez que la chaudière est bien hors tension.

• Sécurisez l'alimentation électrique pour empêcher toute remise en service.

• N'ouvre le coffret de commande que si la chaudière est hors tension.

1.3.3 Risque d'ébouillantement avec l'eau chaude

Il existe un risque d'ébouillantement aux points deuisage d'eau chaude lors que les températures de consigne sont supérieures à 60^ Les enfants en bas age et les personnes agées encourent un risque même avec des températures moins elevées.

• Choisissez une température de consigne appropriée.
• Informez l'utilisateur sur le risque d'ébouillantement lorsque la fonction de protection anti-légionelles est activée.

1.3.4 Dommages matériels en cas de piece de montage inadaptée

Si vous installez le thermostat d'ambiance dans une piece humide, le système électronique risque de subir des dommages sous l'effet de l'humidité.

• Installez le thermostat d'ambiance uniquement dans des locaux secs.

1.3.5 Danger en cas de dysfonctionnement

Assurez-vous que l'installation de chauffage se trouve dans un état techniquement irréprochable.
Assurez-vous qu'aucun dispositif de sécurité et de surveillance ne soit retire, court-circuité ou mis hors fonction.

• Remédiez immédiatement à tous les défauts et dommages prompressant la sécurité.

1.4 Utilisation conforme

État actuel de la technique

Toute utilisation incorrecte ou non conforme peut cependant entraîner des dommages au niveau de l'appareil lui-même ou d'autres biens matériels.

Ce thermostat d'ambiance permet de pilotier une installation de chauffage en fonction d'une sonde extérieure, selon des périodes programmables.

Installation sans EXAMASTER
Sonde extérieure facultative	Thermostat d'ambiance : EXACONTROL E7C EXACONTROL E7R C
Installation avec EXAMASTER
Sonde extérieure obligatoire	Thermostat d'ambiance : EXACONTROL E7C EXACONTROL E7R C/SH

Ce thermostat d'ambiance peut piloter la production d'eau chaude du gallon d'eau chaude sanitaire raccordé.

Si une pompe à chaleur est raccordée et que vous activez le mode rafraîchissement, ce thermostat d'ambiance permet de piloter une installation de rafraîchissement selon des périodes programmables.

Utilisation non conforme

Toute'utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé dans la notice sera considérée comme non conforme. Toute'utilisation directement commerciale et industrielle sera également considérée comme non conforme. L'utilisateur en assume alors l'entière responsabilité.

Toute utilisation abusive est interdite.

1.5 Marquage CE

CE Le marquage CE atteste que les produits satisfont aux exigences de base des directives applicables conformément à la plaque signalétique.

• Directive Européenne n°2004-108 du Parlement Européen et du Conseil relative à la compatibilité electromagnétique
• Directive Européenne n°2006-95 du Parlement Européen et du Conseil relative à la basse tension
• Directive relative aux équipements de télécommunication (directive R&TTE 99/5/CEE du Conseil de la Communauté Européenne)

2 Remarques relatives à la documentation

2.1 Respect des documents applicables

• Il est impératif de se conformer à toutes les notices d'emploi et d'installation qui accompagnent les composants de l'installation.

2.2 Conservation des documents

Remise des documents

• Remettez ces notices et l'ensemble des documents applicables à l'utilisateur de l'installation.

2.3 Validité du manuel

Cette notice s'applique exclusivement aux apparéils suivants :

EXACONTROL - références d'articles

E7C	0020118071
E7R C	0020118072
E7R C/SH	0020147973

3 Vue d'ensemble des appareils

3.1 Plaque signalétique

La plaque signalétique se trouve sur la face arrière du système électronique du thermostat d'ambiance (carte de circuit imprimé).

Les données figurant sur la plaque signalétique sont les suivantes :

EXACONTROL E7 C
EXACONTROL E7R C

Mention figurant sur la plaque signalétique	Signification
Nombre de série	Pour identification
EXACONTROL	Désignation de l'appareil
mA	Consommation électrique
CE	Appareil conforme aux normes et directives européennes
	Mise au rebut de l'appareil dans les règles de l'art

Mention figurant sur la plaque signalétique	Signification
Numéro de série	Pour identification
EXACONTROL	Désignation de l'appareil
V/Hz	Tension d'alimentation
A×4	Alimentation 4 piles de type ALCALINE «AA LR6»
CE	Appareil conforme aux normes et directives européennes
	Mise au rebut de l'appareil dans les règles de l'art

EXACONTROL E7R C/SH

Mention figurant sur la plaque signalétique	Signification
Numéro de série	Pour identification
EXACONTROL	Désignation de l'appareil
V/Hz	Tension d'alimentation
A×4	Alimentation 4 piles de type ALCALINE «AA LR6»
Humidity sensor	L'appareil est équipé d'une sonde d'humidité
CE	Appareil conforme aux normes et directives européennes
	Mise au rebut de l'appareil dans les règles de l'art

4 Montage et installation

4.1 Contrôle du contentu de la livraison

• Vérifièz que rien ne manque et qu'aucun élément n'est endommagé.

Thermostat d'ambiance (x1)

Support mural (^) (^*) (x1)

Récepteur radio (*) (x1)

Pile de type ALCALINE "AA LR6" (*) (x4)

(*) livre avec la version sans fil, EXACONTROL E7R C

(^**) livre avec la version sans fil

EXACONTROL E7RC, E7RC/SH

4.2 Emplacement de l'appareil

Thermostat d'ambiance

Installez l'appareil :

• dans une piece protégée du gel,

• sur un mur interieur de la piece principale de l'habitation,

• à 1,50 mètre du sol environ (suivant réglementation en vigueur) pour assurer une lecture comfortable et visible.

Dans certains cas, le thermostat d'ambiance doit être installé au maximum à 1,30 m du sol.

N'installez pas l'appareil :

• près de sources de chaleur comme des radiateurs, des murs de cheminée, des télévisions, des rayons solaires,
  au-dessus d'une cuisine susceptible de dégager de la vapeur et des graisses,
• sur des murs froids,
  entre des meubles, derrière des rideaux ou d'autres objets pouvant gérer l'enregistrement de l'air ambiant de la pièce,
• dans une piece fortement chargée en poussière ou dont l'atmosphère est corrosive,
• près de courants d'air pouvant provenir de portes ou de fenêtres.

Récepteur radio (version sans fil)

Dans le générateur:

• Installez le récepteur radio dans le générateur à l'emplacement prévu (consultez le manuel d'installation de l'appareil).

Hors du générateur:

• Installez le récepteur radio à proximité du générateur, environ à 1.8 mètre du sol.
• Eloignez le récepteur radio de toute partie métallique (câbles, tableau

electrique, parois métalliques) pour ne pas perturber la transmission radio.

4.3 Montage mural de l'appareil

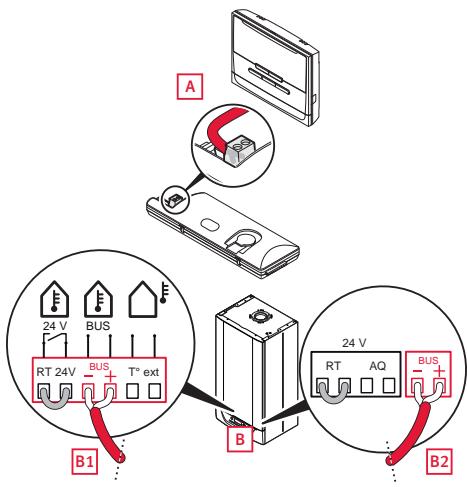

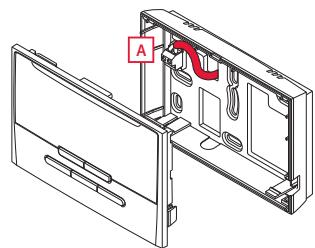

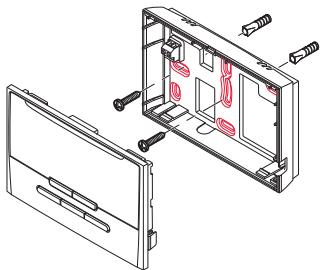

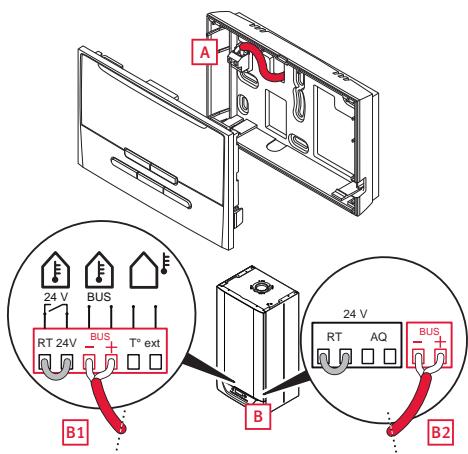

4.3.1 Thermostat d'ambiance filaire

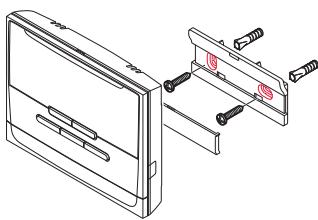

4.3.2 Thermostat d'ambiance sans fil

4.3.3 Récepteur radio

Localisez l'emplacement du récepteur radio dans le générateur.

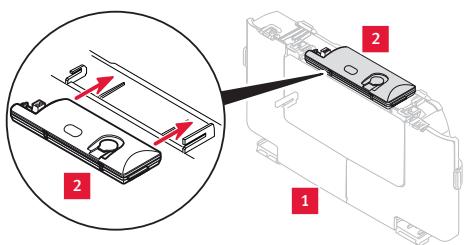

récepteur radio sur le boitier électrique

Legende

1 Boitier electrique
2 Récepteur radio

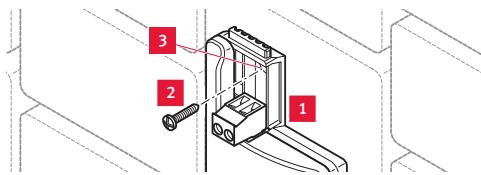

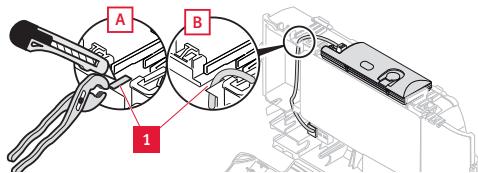

Le passage du cable EBUS est facilité en supprimant la partie prédictée.

Legendre

1 Partie prédécouée du boîtier électriche

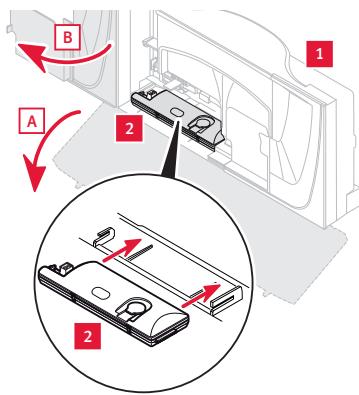

récepteur radio dans le boitier électrique

Legendre

1 Boitier electrique
2 Récepteur radio

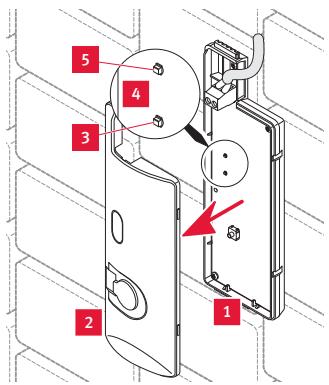

L'installation s'effectue hors du générateur si le boitier electrique du générateur ne dispose pas d'un emplacement pour le récepteur radio.

récepteur radio hors du générateur

Legende

1 Récepteur radio
2 Vis de fixation
3 Orifices de fixation

4.4 Installation électrique

Danger!

Danger de mort en cas d'électrocution à cause d'un raccordement électrique non effectué dans les règles de l'art!

Le raccordement electrique doit etre effectue dans les regles de l'art, sous peine d'alterer la sécurité de fonctionnement de I'appareil et d'occasionner des blessures et des dommages matériels.

• Vous n'étés habilité à procéder à l'installation électrique qu'à condition d'être un installateur dûment formé et qualifié pour ce travail.

• Vous doivent, dans ce cadre, vous conformer aux directives, normes et législations en vigueur
  Reliez l'appareil à la terre.

• Ne pas connecter le thermostat d'ambiance sur un bornier 230 V.

• Ne retirez pas le shunt du bornier (RT 24V) de raccordement du thermostat d'ambiance de la carte principale du générateur.
  Utilisez un cable de raccordement conforme aux specifications techniques (reportez vous au chapitre données techniques).

L'emplacement du bornier EBUS varie suivant le système de chauffage. Il est toujours identifié par l'inscription «BUS».

4.5 Thermostat d'ambiance filaire

connecté sur un générateur

Legende

A Connexion sur le thermostat d'ambiance
B Connexion sur le bornier EBUS 24 V du générateur (exemples B1, B2)

connecté sur un boîtier de gestion EXAMASTER

Legendre

A connexion sur le thermostat d'ambiance
B connexion sur le bornier EBUS 24 V du boitier de gestion EXAMASTER

4.6 Thermostat d'ambiance sans fil

connecté sur un générateur

Legende
A Connexion sur le récepteur radio
B Connexion sur le bornier EBUS 24 V du généateur exemples B1, B2)

connecté sur un boîtier de gestion EXAMASTER

La fonction de récepteur radio est intégrée au boîtier de gestion EXAMASTER. Il n'y a pas de connexion électrique à effectuer dans une installation comprenant un boîtier de gestion EXAMASTER.

5 Mise en service

• Ouvrez complètement toutes les vannes thermostatiques des radiateurs dans les pièces où les thermostats d'ambiance sont installés.

• Mettez en service le(s) générateur(s) et autres appareils composants l'installation (consultez les manuels d'installation).

• Si connexion sans fil, retirez la languette isolante située dans le compartment à piles du thermostat d'ambiance.

• Suivez les instructions de l'assistant d'installation.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

• Effectuez les réglages et Sélectionnez les options nécessaires en fonction de l'installation.
• Finalisez l'installation dans le menu professionnel (voir chapitre 6).
• Vérifiez que les réglages "d'usine" sont compatibles avec l'installation, (voir chapitre 6.4).
• Contrôlez l'installation en faisant une demande de chauffage.

6 Menu professionnel

Le menu professionnel se個人ise en fonction de l'appareil avec lequel il est associé et le mode de connexion.

6.1 Accès menu professionnel

Le menu installation reste accessible après la mise en service.

• Appuyez sur la touche menu pendant 7 seconds.
• Saisissez le code d'accès professionnel.

6.2 Accès (retour) menu utiliseur

Appuyez sur la touche menu pendant 3 secondes pour revenir à l'écran principal de l'utilisateur.

6.3 Fonctions avancées

Courbe de chauffage automatique (si une sonde extérieure est raccordée)

La fonction courbe de chauffage automatique recherche en permanence la valeur la plus adaptée permettant d'assurer le comport et l'efficacité du système de chauffage. La valeur optimum est obtenu environ 24 heures après le démarrage du système. L'activation de la fonction est recommendée. Si la fonction est désactivée le réglage de la courbe de chauffage est possible manuellement par l'installateur.

Fonction thermostat

Le système de chauffage adapte la température de l'eau dans le circuit de chauffage selon :

• la température ambiente,
• la température extérieure (si une sonde extérieure est raccordée).

Si la fonction est désactivée, le système de chauffage ne tient plus compte de la température ambiente. Le système de chauffage utilise seulement la température extérieure (sonde extérieure obligatoire).

Anticipation

Le système de chauffage anticipé le premier changement de consigne programme le matin. Cette fonction permet d'atteindre plus rapidement la température programmée.

Modulation

Cette fonction permet d'adapter la température de l'eau dans le système de chauffage.

La sonde de température mesure la température extérieure et transmet les valeurs au thermostat d'ambiance.

Si la température extérieure est BASSE, le thermostat d'ambiance augmente la température de départ de l'installation de chauffage.

Si la température extérieure augmente, le thermostat d'ambiance diminue la température de départ.

Le thermostat d'ambiance réagit ainsi aux fluctuations de la tempéature extérieure et agit sur la tempéature de départ pour maintenir une tempéature ambiente constante, conforme à la tempéature que vous avez régée.

Recirculation

Cette fonction nécessite l'installation d'une carte option dans la chaudière. L'installation d'une pompé de recirculation permet de réduire le temps d'attente pour obtenir de l'eau chaude sanitaire sur les points deuisage. Les plages de fonctionnement sont programmables dans le menu professionnel. La programmation d'une journée commence à 00:00 avec un maximum de 7 plages sur 24h.

Indice de performance

L'indicateur de performance est obtenu à partir de l'efficacité de tous les générateurs sur les dernières 24 heures. Le curseur se déplace sur une échelle graduée.

Rappel de maintenance

Cette fonction permet de faire un rappel à l'utilisateur. L'utilisateur doit planifier l'entretien de son installation.

La date de maintenance est renseignée automatiquement dans le menu

professionnel lors de l'installation et a chaque entretien.

Le pictogramme «/» s'affichera à l'écran du thermostat d'ambiance, 30 jours avant la date renseignée dans le menu professionnel.

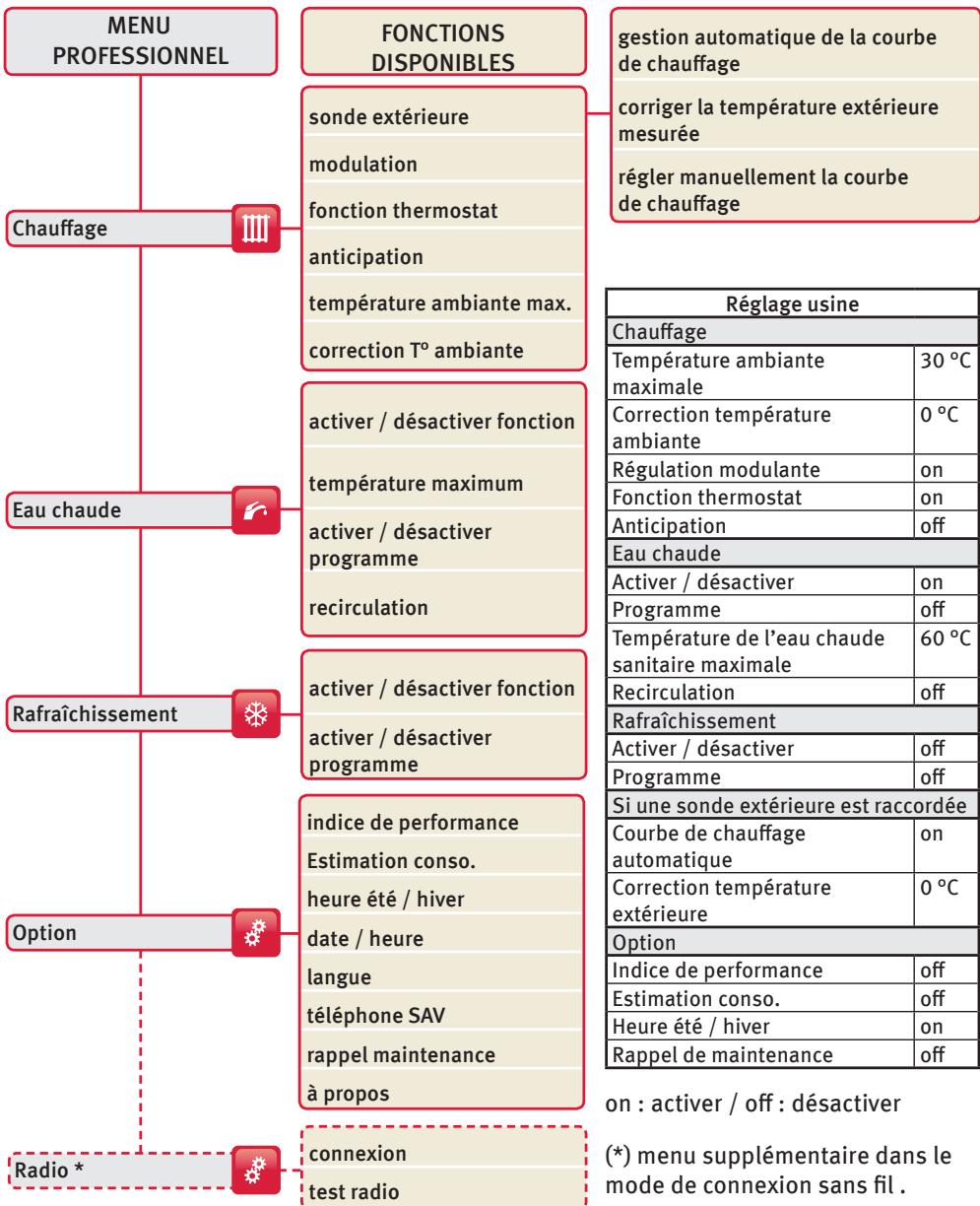

6.4 Arborescence

6.4.1 Récapitulatif des fonctions disponibles sur l'appareil

Le statut du thermostat d'ambiance peut etre principal ou secondaire :

Principal

Le thermostat d'ambiance «principal» de l'installation dispose de la totalité des fonctions disponibles.

L'installation comporte un seul thermostat d'ambiance «principal». Il se trouve en général dans la piece principale de l'habitation (zone 1).

Secondaire

Le thermostat d'ambiance «secondaire»itué dans une autre piece dispose d'un nombre limite de fonctions.

Fonctions (€ = disponible suivant l'appareil associé et le statut du thermostat) (*) fonction transférée sur le boîtier de gestion EXAMASTER (**) fonction activée, paramètre non modifiable (***) fonction activée, paramètre non modifiable si l'installation comporte une sonde extérieure	le thermostat d'ambiance est connecté sur:
	chaudière		boîtier de gestion "EXAMASTER"
	le statut du thermostat d'ambiance est :
	Principal (fonction thermostat activée)	Principal (fonction thermostat désactivée)	principal	seconde
Chauffage
courbe de chauffage automatique	€	--	-- (*)	--
activer / désactiver fonction modulation	€ (***	-- (*)	-- (*)	--
activer / désactiver fonction thermostat	€	--	-- (*)	-- (*)
anticipation	€	--	-- (*)	--
température ambiente max.	€	€	€	€
correction température ambiente	€	--	€	€
Eau chaude
activer / désactiver fonction	€	€	€	--
activer / désactiver programme	€	€	€	--
température maximum	€	€	€	--
recirculation	€	€	-- (*)	--
Rafraîchissement
activer / désactiver fonction	--	--	€	€
activer / désactiver programme	--	--	€	€
Options
indice de performance	--	--	€	€
Estimation conso.	€	€	--	--
heure été / hiver	€	€	-- (*)	-- (*)
date / heures	€	€	€	€
langue	€	€	€	€
rappel maintenance	€	€	-- (*)	-- (*)
à propos	€	€	€	€
Radio
connexion	€	€	€	€
test radio	€	€	€	€

7 Dépannage

7.1 Diagnostic de pannes

Avant de proceder à un diagnostic spécifique, procédez aux vérifications suivantes :

• Vérifiez les messages d'erreur dans la zone d'affichage du thermostat d'ambiance.

7.1.1 Thermostat d'ambiance filaire

En cas de déconnexion du thermostat d'ambiance avec le générateur, le système de chauffage utilise ses propres régages de fonctionnement.

Vérifiez que ces réglages sont compatibles avec l'installation.

Avertissement	Marché à suivre
Pas d'affichage à l'écran du thermostat d'ambiance	Vérifiez qu'il n'y a pas de coupure du réseau électrique. Vérifiez que : - le générateur est correctement branché et sous tension
La température ambiente n'atteint pas la température programmée.	Vérifiez que les vannes thermostatiques des radiateurs de la pièce où est installé l'appareil sont régliées au maximum.
La température ambiente dépasse la température programmée.	Vérifiez que : - la fonction thermostat est activée - le réglage de la courbe de chauffage de la sonde extérieure est ajusté à l'installation - le réglage de la température de départ chauffage maxi. est ajusté à l'installation.

Avertissement	Marché à suivre
L'assistantant d'installation ne s'affiche pas lors de la mise en service.	Réinitialisez le thermostat d'ambiance. Reportez-vous au chapitre "Réinitialisation du thermostat d'ambiance".

7.1.2 Thermostat d'ambiance sans fil

Les réglages sont enregistrés dans le thermostat d'ambiance et le récepteur radio.

En cas de déconnexion du récepteur radio avec le générateur, le système de chauffage utilise ses propres régages de fonctionnement.

Vérifiez que ces réglages sont compatibles avec l'installation.

Avertissement	Marché à suivre
Pas d'affichage à l'écran du thermostat d'ambiance	Vérifiez que la mise en veille du thermostat d'ambiance n'est pas activée.
	Vérifiez que : - le générateur est correctement branché et sous tension - les piles du thermostat d'ambiance sont bien installées dans leur compartment - la polarité des piles n'est pas inversée - les piles ne sont pas usées. Si c'est le cas, replaceez-les par des piles neuves.
La température ambiente n'atteint pas la température programmée.	Vérifiez que les vannes thermostatiques des radiateurs de la pièce où est installé l'appareil sont régliées au maximum.
La température ambiente dépasse la température programmée.	Vérifiez que : - la fonction thermostat est activée - le réglage de la courbe de chauffage de la sonde extérieur est ajusté à l'installation - le réglage de la température de départ chauffage maxi. est ajusté à l'installation.
L'assistant d'installation ne s'affiche pas lors de la mise en service.	Réinitialisiez le thermostat d'ambiance. Reportez-vous au chapitre "Réinitialisation du thermostat d'ambiance".

7.1.3 Récepteur radio

Les pannes décrites dans ce chapitre doivent être traitées par un professionnel qualifié et, si nécessaire, par le Service ÀpRES-Vente.

Legende

1 Récepteur radio
2 Couvercle du récepteur radio
3 LED rouge
4 Carte electronique du recepteur radio
5 LED verte

En cas d'anomalie :

• Retirez le couvercle du récepteur radio pour visualiser les 2 LED.

• Vérifiez l' état des 2 LED (verte (5) et rouge (3) placees sur la carte électronique (4) du récepteur radio.

RéCEPTeur radio	Cause	Solution
LED verté étente	- Coupure de courant électrique	- Vérifiez qu'il n'y a pas de coupure du réseau électrique, que le générateur est correctement branché et sous tension.
LED rouge étente	- Câble de raccordement EBUS défectueux	- Vérifiez le raccordement électrique entre le récepteur radio et le générateur.
LED rouge allumée	- Défaut générateur	- Vérifiez que : - le statut de fonctionnement du générateur est correct - les piles du thermostat d'ambiance sont bien installées dans leur comportment - la polarité des piles n'est pas inversée - les piles ne sont pas usées. Si c'est le cas, remplacez-les par des piles neuves.
	- Défaut de transmission du signal radio - Défaut communication EBUS	- Vérifiez le raccordement électrique entre le récepteur radio et le générateur.
	- Récepteur ou émetteur radio défectueux	- Vérifiez la communication radio entre le thermostat et le récepteur.

7.2 Réinitialisation du thermostat d'ambiance

Cette fonction permet de réinitialiser le thermostat d'ambiance (réglage d'usine).

Cette manipulation permet de relancer l'assistant d'installation.

Le retard aux réglages d'usine est irreversible. Toute la configuration personalisée du thermostat d'ambiance sera perdue.

Appuyez simultanément sur les touches pendant 10 secondes.
- Confirmez en appuyant sur la touche ok.

8 Recyclage de l'emballage et de l'appareil

• Jetez l'emballage en carton dans un conteneur de recyclage approprié.
• Jetez les films de protection ainsi que les particules de calage en matière plastique dans un contueur de recyclage des matieres plastiques.

L'appareil, ses accessoires, pièces d'usure et composants défectueux ne font pas partie des déchets menagers.

Veillez à ce que l'appareil usage et ses évventuels accessoires, pièces d'usure et composants défectueux soient recyclés conformément aux prescriptions en vigueur.
- Respectez les prescriptions légales en vigueur.

9 Données techniques

Description	Unité	EXACONTROL E7 C
Température ambiente max. autorisée dans la vente où est installé l'appareil	°C	50
Différentiel statique	°C	± 0,3
Température max. de l'eau chaude sanitaire autorisée	°C	65
Tension d'alimentation EBUS	V	24
Section des câbles de raccordement électriques	mm²	2 x 0,75
Longueur max. des câbles de raccordement électriques	m	300
Protection électrique		IP20
Degré de pollution		2
Dimensions du thermostat :
Hauteur	mm	97
Largeur	mm	146,5
Profondeur	mm	35

Description	Unité	EXACONTROL E7R C
Température ambiente max. autorisée dans la pièce où est installé l'appareil	°C	50
Différentiel statique	°C	± 0,3
Température max. de l'eau chaude sanitaire autorisée	°C	65
Fréquence d'émission / réception	MHz	868
Protection électrique		IP20
Degré de pollution		2
Intervalle d'émission / réception avec la sonde extérieure	min	15
Intervalle d'émission / réception avec le boîtier de gestion EXAMASTER	min	10
Portée max. en champ libre (*)	m	100
Portée moyenne dans l'habitation (*)	m	25
Dimensions du thermostat :
Hauteur	mm	115
Largeur	mm	146,5
Profondeur	mm	41
Récepteur radio
Tension d'alimentation EBUS	V	24
Section des câbles de raccordement électriques	mm²	2 x 0,75
Longueur max. des câbles de raccordement électriques	m	300
Dimensions du récepteur radio :
Hauteur	mm	20
Largeur	mm	171
Profondeur	mm	58
(*) Variable en fonction des conditions d'installation et de l'environnement electromagnétique

Description	Unité	EXACONTROL E7R C / SH
Température ambiente max. autorisée dans la pierce où est installé l'appareil	°C	50
Différentiel statique	°C	± 0,3
Température max. de l'eau chaude sanitaire autorisée	°C	65
Fréquence d'émission / réception	MHz	868
Protection électrique		IP20
Degré de pollution		2

Description	Unité	EXACONTROL E7R C / SH
Intervalle d'émission / réception avec le boîtier de gestion EXAMASTER	min	10
Portée max. en champ libre (*)	m	100
Portée moyenne dans l'habitation (*)	m	25
Capteur d'humidité
Plage de travail (humidité et température):
Humidité relative (HR)	%	0 à 100
Température	°C	0 à 80
Précision à 30 °C:
10 à 30 % HR		± 5 %
30 à 80 % HR		± 3 %
80 à 100 % HR		± 5 %
Dimensions du thermostat:
Hauteur	mm	115
Largeur	mm	146,5
Profondeur	mm	41
(*) Variable en fonction des conditions d'installation et de l'environnement électromagnétique

Saunier Duval ECCI

17, rue de la petite Baratte

BP 41535 - 44315 Nantes Cedex 03 - France

Telephone: [phone]

Télécopie: [phone]

Fournisseur

VAILLANT GROUP FRANCE SA

«Le Technipole» - 8, avenue Pablo Picasso

94132 Fontenay-sous-Bois cedex - France

Telephone:[phone]
