85915 - Thermostat SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable hebdomadaire avec commande à distance
Marque	SAUNIER DUVAL
Modèle	85915 (ISOCOM)
Alimentation	Par la chaudière + 3 piles alcalines LR03/AAA 1,5 V (sauvegarde et horloge)
Autonomie des piles	Supérieure à 1 an
Fonctions principales	Thermostat programmable hebdomadaire, relais du tableau de bord de la chaudière ISOFAST, visualisation de la pression et des informations chaudière
Températures programmables	Jusqu'à 3 valeurs (T1, T2, T3) modifiables + 2 en dérogation
Plage de température	5 à 30 °C (dérogation), 5 à 15 °C (absence longue durée)
Programmation	7 programmes journaliers (P1 à P6 préprogrammés + P= personnalisable) attribuables à chaque jour de la semaine
Affichage	Jour, heure, température mesurée et souhaitée, profil programme, état chauffage, témoin piles
Dimensions	Environ 100 x 80 x 30 mm (estimation)
Poids	Environ 150 g (avec piles)
Compatibilité	Chaudières Saunier Duval ISOFAST
Installation	Montage mural, raccordement 2 fils au bornier de la chaudière (non polarisés)
Garantie	2 ans (pièces, main d'œuvre, port retour)
Entretien	Nettoyer avec un chiffon sec ; remplacer les piles usées rapidement pour éviter les fuites
Sécurité	Anti-grippage du circulateur en veille, conformité CEM (directive 89/336)
Réparabilité	Pièces détachées disponibles auprès du fabricant ; garantie excluant les dégradations par piles coulées
Informations générales	Notice d'utilisation disponible en téléchargement PDF ; questions fréquentes en ligne

FOIRE AUX QUESTIONS - 85915 SAUNIER DUVAL

Comment régler l'heure sur le thermostat Saunier Duval 85915 ?

Appuyez sur la touche OK, puis utilisez les touches + ou - pour régler les heures (A). Validez avec OK, réglez les minutes (B), validez, puis réglez le jour (ex: 1 pour lundi). L'horloge démarre automatiquement.

Quelles piles utiliser pour le thermostat 85915 ?

Utilisez 3 piles alcalines 1,5 V de type LR03 ou AAA. Ne pas utiliser de piles rechargeables. Autonomie supérieure à 1 an.

Comment programmer une température de confort pour la semaine ?

Définissez d'abord vos températures T1, T2, T3 via le menu réglage. Ensuite, attribuez à chaque jour un programme journalier (P1 à P6 prédéfinis ou P= personnalisé) en utilisant les touches de modification et OK pour valider.

Que signifie le symbole de téléphone sur l'écran ?

Ce pictogramme indique un défaut. Consultez la notice de la chaudière pour le code défaut affiché à gauche. Contactez votre installateur ou le service après-vente agréé.

Comment mettre en veille le chauffage en été ?

Appuyez sur la touche MODE pour sélectionner la position été (symbole soleil). L'appareil affiche l'heure et la température mesurée. La fonction anti-grippage reste active si configurée.

Comment régler une absence longue durée ?

Appuyez sur la touche dédiée, choisissez une température entre 5 et 15°C, puis réglez le nombre de jours (1 à 99) ou optez pour une durée indéterminée. Le retour automatique se fait à minuit le dernier jour.

Que faire si l'écran reste vide ?

Vérifiez les piles : changez-les si usées ou vérifiez leur polarité. Si le problème persiste, l'alimentation par la chaudière est peut-être coupée.

Comment utiliser la fonction dérogation temporisée ?

Appuyez sur la touche dérogation, réglez la durée (1 à 48h) avec + ou -, validez avec OK, réglez la température (5-30°C), validez. Le décompte commence. Pour annuler, appuyez sur la touche dérogation.

Puis-je installer le thermostat moi-même ?

Oui, l'installation est simple : fixez le support mural, branchez deux fils (non polarisés) au bornier de la chaudière ISOFAST, placez le micro-switch SW1 sur ON, puis enclenchez la commande. Suivez les instructions de la notice.

Comment nettoyer et entretenir le thermostat ?

Nettoyez avec un chiffon sec. Remplacez rapidement les piles usées pour éviter les fuites (la garantie ne couvre pas les dégâts dus aux piles coulées).

MODE D'EMPLOI 85915 SAUNIER DUVAL

Réf. 85915

Saunier duval

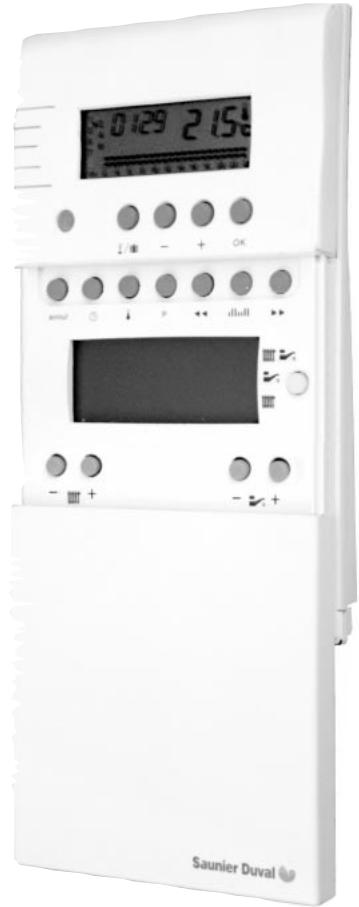

ISOCOM est un module de commande à distance, destiné aux chaudières de type ISOFAST, doté de deux fonctions :

a) fonction thermostat hebdomadaire programmable

b) relais du tableau de bord de la chaudière ISOFAST

Remarque : les fonctionnalités du thermostat calculable ne sont accessibles que si la chaudière est en mode HIVER ou CHAUFFAGE SEUL.

Garantie 2 ans de cet appareil à partir de la date d'installation. Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement). Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre appareil défectueux la preuve d'achat sur laquelle doit figurer la date d'acquisition. Elle couvre le remplacement des pièces défectueuses, la main d'œuvre et le port retour chez le client.

Sont exclus de la garantie :

• Les matériels dont le nombre de série a été détérioré, modifié ou effacé.
• Les matériels dont le raccordement ou l'utilisation n'ont pas été exécutés conformément aux indications figurant sur l'appareil ou sur la notice.
• Les matériels modifiés sans accord préalable du constructeur.
• Les matériels dont la détérioration serait consécutive à des chocs. En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Attestation de conformité ce :

Nous déclarons que ce produit est conforme à la directive CEM 89/336.

2700482 Rev.1

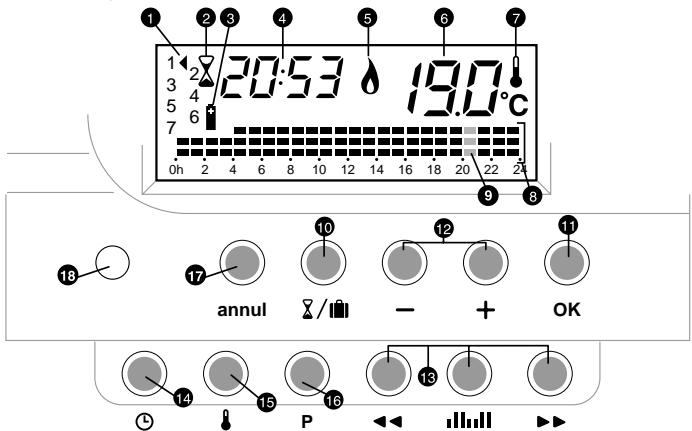

Presentation / description

Le thermostat intégré dans la commande à distance ISOFAST est un thermostat calculable hebdomadaire. Les indications présentes sur l'afficheur sont les suivantes :

1 Jours de la semaine / Week days Suspension de la gestion automatique Suspension of automatic management Témoin d'usure des piles Low battery indicator • Affichage de l'heure / Time display 5 Etat de la sortie chauffage Heating ( λ = marche / in operation)

Θ Valeur de la température Desired temperature 7 Température mesurée Actual temperature • Profil du programme Program description Heure en cours et température associée (clignotante) Actual hour and temperature (blinking)

Suspension de la gestion automatique Suspension of automatic management Validation / Validation Touches de modification Modification keys Personnalisation d'un programme journalier

En fonction de votre rythme de vie, il assure une régulation précise de la température (selon 3 valeurs en programmation + 2 en dérogation).

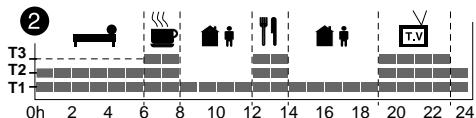

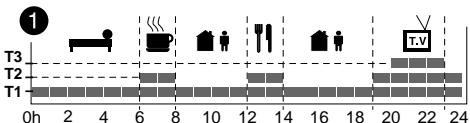

Exemples de programmation / Programming examples :

T1 = 16°C (réduit de nuit + inoccupation), T1 = 16°C (night temperature + inoccupation), T2 = 19°C (confort avec activité), T2 = 19°C (comfort with activity),

T3 = 21^ (grand confort, inactivité), T3 = 21^ (Great comfort, inactivity).

T1 = 15^ (inoccupation des locaux), T1 = 15^ (inoccupation), T2 = 17^ (réduit de nuit), T2 = 17^ (night temperature), T3 = 20°C (comfort), T3 = 20°C (comfort).

La porte coulissante donne accès aux touches de programmation. La méthodologie d'usage est très simple et toujours identique :

• sélectionner la fonction en appuyant sur la touche correspondante - choisir une valeur par ou
• valider le choix par ok ou abandonner la procédure par. La gestion automatique de l'installation par votre appare

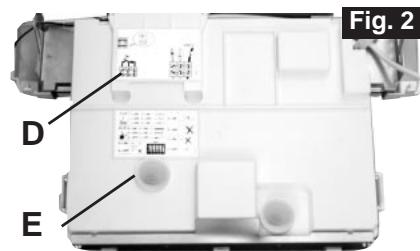

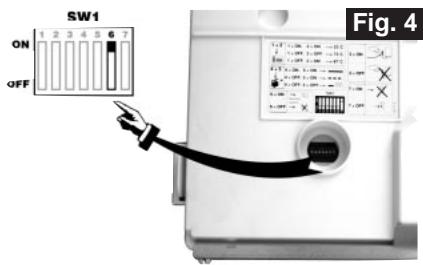

Les instructions de montage sont les suivantes A-Fixer le support mural (B Fig. 5) à l'aide des deux vis et chevilles 3- Brancher deux fils type téléphone au bornier du support mural (Fig. 1) C- Ouvrir le capot (D Fig. 2) du boîtier de commande de la chaudière afin d'avoir accès au bornier de connexion (F Fig. 3), y brancher les deux fils (fils non polarisés et réversibles). D-Oter le bouchon (E Fig. 2) E- Placer le micro-switch 6 du SW1 sur ON pour utiliser la commande déportée (Fig. 4) F-Mettre en place la commande déportée comme indiqué (Fig. 5). La commande peut être fixée sur le support à l'aide de la vis située sous les piles Rappel : Cette commande à distance étant également un programmeur d'ambiance, son installation doit être conforme aux règles de l'art (position dans habitation, hauteur par rapport au sol, etc...)

L'alimentation électrique est fournie par la chaudière. Les 3 piles de type LR03 de 1,5 V de préférence alcaline, assurent :

• les sauvegardes des données
• le maintien du fonctionnement de l'horloge lorsque la chaudière est coupée.

3 piles alcalines 1,5 V de type LR03 ou AAA (autonomie supérieure à 1 an). "Pas de piles rechargeables"

Pour les mettre en place, otez la porte comme indiqué ci-contre, sinérez les piles en prenant soin de respecter les polarités puis remontez la porte.

Remplacement des piles :

Le témoin d'usure s'allume, ne laisse pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles ayant coulé).

2) Mise à l'heure

ou Réglage des heures (A) 3 OK 4 ou Réglage des minutes (B).

5 OK

6 ou Réglage du jour (±bC, ex: 1 = lundi). Démarrage de l'horloge.

1 ou Réglage des heures (A) 3 OK 4 ou - Réglage des minutes (B).

5 OK

3) Réglage des températures

Votre programmation peut s'effectuer par rapport à 2 (T1, T2) ou 3 températures (T1, T2, T3). Avant toute chose, vous devez déterminer leur valeur.

Si votre installation compte des radiateurs avec vannes thermostatiques, la température la plus élevée (T2 ou T3, selon la programmation) est assurée par le réglage du thermostat de chaque radiateur (la bonne température au bon endroit). Les autres températures sont régulées directement par l'appareil.

Important: Si le réglage le plus élevé du thermostat des radiateurs correspond, par exemple, à une température de 21°C, réglez sur l'appareil une valeur (T2 ou T3) supérieure de 2 ou 3°C à celle-ci (ex: 24°C).

T1 = 16°, T2 = 19°, T3 = 20°

0 Affichage de T1 ou pour le réglage ③ CK Affichage de T2

4 ou 6 Affichage de T3 6 ou 7 Retour à l'affichage normal

First use: T1 = 16^, T2 = 19^, T3 = 21^

La programmation hebdomadaire consiste à attribuer un programme journalier (1 parmi 7) à chaque jour de la semaine. Les programmes P1 à P6 ne sont pas modifiables. Pour chaque jour, il est possible de réaliser un programme journalier personnalisé (P =).

À la mise en service, P3 est attribué à tous les jours.

Avant d'enregistrer un programme P = dans l'appareil, aidez-vous de l'une des grilles ci-dessous pour le déterminer.

De 0h à 4h, la programmation se fait par pas de 2h. Vous disposez de 2 températures de 0h à 4h, 3 de 4h à 24h.

3) Enregistrez ou modifiez la programmation

1 Consultation du 1er jour (ex: Lundi)

this day (ex : P5)

Choix du programme à attribuer à ce jour (ex : P5)

Passage au jour suivant. Réglez les opérations et chaque jour.

Si le programme choisi est P= (ex: pour le Jeudi) Les 2 premiers créneaux horaires clignotent.

Appuyez sur . Le créneau horaire suivant clignote et recopie l'allure du précédent

L'allure ne vous convient pas : Appuyez sur le pour la modifier

Passage au jour suivant

• Retour à l'affichage normal après l'attribution d'un programme au 7ème jour (Dimanche).

Le créneau horsaire correspondant à l'heure en cours clignote.

4) Dérogation temporisée / timed override

Elle permet d'adopter une température (de 5 à 30°C) pendant une durée programmable de 1 à 48 h, cela sans modification de la programmation de l'appareil (fonction prioritaire).

ou Réglage de la durée (ex : 06h)

3 OK

4 ou

Réglage de la température (ex: 14°C ) Temperature setting (e. g. 14°C )

5 Ok Le décompte commence (heure par heure jusqu'à 01h00 puis minute par minute jusqu'à 0h00).

Une fois la durée écoulée, l'appareil reprend son fonctionnement automatique

Pour annuler ce mode (ex: retour anticipé).

Nota: En chauffage eau chaude avec vannes thermostatiques, la température est limitée au réglage du thermostat des radiateurs.

5) Absence longue durée

Lors d'une absence prolongée, vous pouvez fixer une température (de 5 à 15°C) pour un nombre de jours indéterminé ou réglable (de 1 à 99 jours).

Durée indéterminée : OK. L'affichage de la température clignote.

2 options - Période indéterminée : L'affichage de la température clignote.

Durée déterminée :

ou Réglage du nombre de jours. Ex.: Départ le 10 Janvier, le 19 Janvier, indiquez 09 jours. Le fonctionnement automatique sera repris le 19 Janvier à 0h00. L'affichage de la température clignote

6) Arrêt du chauffage / heating shutdown (standby)

Mise en veille pour le fonctionnement hors période de chauffe.

Arrêt du chauffage

Votre appareil affiche l'heure, le jour en cours et la température mesurée

La fonction anti-grippage du circulateur, si elle a été validée lors de la configuration de l'appareil, reste active.

pour annuler ce mode

7) Un problème ?

Problème	Diagnostic / Solutions
Le symbole ➀ apparait.	• Les piles sont usées Changez les piles
Rien n' apparait sur l'écran.	• Pas d'alimentation Changez les piles ou vérifie leurs polarités (sens)
Seul le réglage de l'heure est accessible.	• Voiture apparéil est en voille. Appuyez sur®
Chauffage eau chaude avec vannes thermostatiques : La température de la pièce n'atteint pas la valeur désirée par le réglage du radiateur.	Vérifie que la valeur régée sur l'appareil (T2 ou T3) est supérieure (de 2 ou 3°C) au réglage du radiateur

ISOCOM assure les mêmes fonctions que le tableau de commande de la chaudière ISOFAST, à l'exception du bouton "ON/OFF + RESET" et de la touche ECLAIRAGE/INFO qui ne sont pas dépos.

ISOCOM permet donc :

de visualiser en permanence :

• la pression du circuit de chauffage
• les informations concernant l'état de la chaudière (fonctionnement chauffage et/ou sanitaire, présence de flamme au brûleur)
• les informations d'aide au diagnostic en cas de défaut
• de programmer :
• le mode de fonctionnement ETE/HIVER ou chauffage SEUL via la touche MODE
• les consignes "chauffage" et "sanitaire"

Voir figures ci-dessous

Appuyer sur mode pour sélectionner la position

La position éteinte. Press the MODE button to select.

The SUMMER symbol

Appuyer sur mode pour sélectionner la société d'actions

Apparaît lorsque le brûleur

est en fonctionnement Le symbole de flamme s'affiche

Température actuelle

dans le circuit chauffage. La température actuelle est

brûleur fonctionne l'illuminées when

Visualisation de la temperature demandée à l'ajustement de la temperature de chauffage.

Appuyer sur + ou - pour ajuster la température maximale souhaitée du circuit chauffage

La Led rouge de la commande déportée clignote et le défaut est indiqué sur l'afficheur à l'aide d'un pictogramme ou d'un code défaut. Pour plus de détails sur les fonctions de diagnostic, se reporter à la notice livrée avec la chaudière. Toutes les fois ou l'afficheur présente le pictogramme du téléphone et quel que soit le code défaut inscrit à gauche, il convient de contacter votre installateur ou le service après vente agréé le plus proche. Pour plus de détails sur les fonctions de diagnostic, se reporter à la notice livrée avec la chaudière.
