MODE D'EMPLOI HELIOSET 1.250E SAUNIER DUVAL

D'autres documents doivent être observés en liaison avec la présente description du système et notice d'emploi. Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions.

HelioSet S-FE 250/3 SE

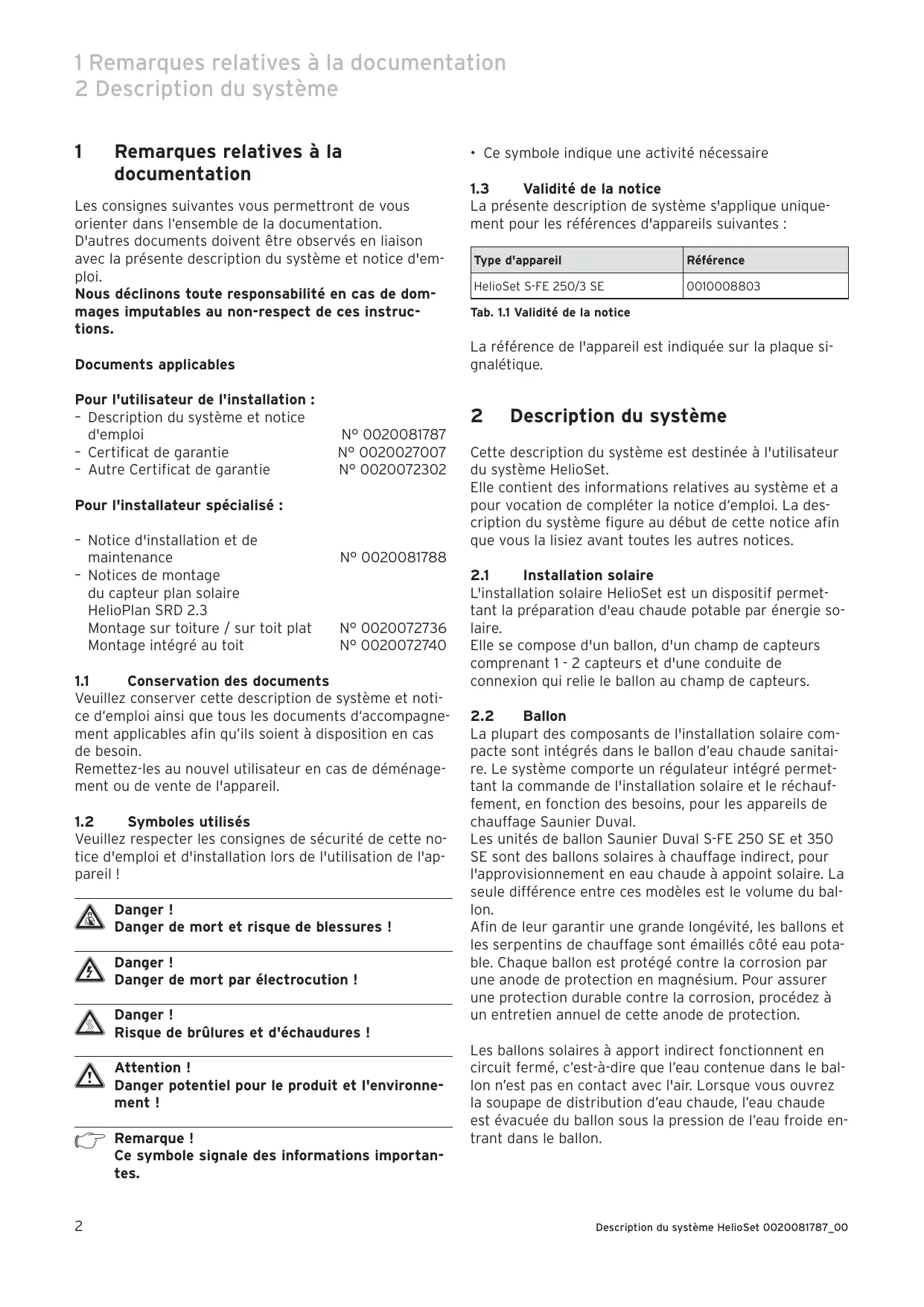

Cette description du système est destinée à l'utilisateur du système HelioSet. Elle contient des informations relatives au système et a pour vocation de compléter la notice d‘emploi. La description du système figure au début de cette notice afin que vous la lisiez avant toutes les autres notices.

Remettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.

1.2 Symboles utilisés Veuillez respecter les consignes de sécurité de cette notice d'emploi et d'installation lors de l'utilisation de l'appareil ! Danger ! Montage sur toiture / sur toit plat Montage intégré au toit

Validité de la notice La présente description de système s'applique uniquement pour les références d'appareils suivantes :

La référence de l'appareil est indiquée sur la plaque signalétique.

Documents applicables

Pour l'utilisateur de l'installation : – Description du système et notice d'emploi – Certificat de garantie – Autre Certificat de garantie

• Ce symbole indique une activité nécessaire

Les unités de ballon Saunier Duval S-FE 250 SE et 350

SE sont des ballons solaires à chauffage indirect, pour l'approvisionnement en eau chaude à appoint solaire. La seule différence entre ces modèles est le volume du ballon. Afin de leur garantir une grande longévité, les ballons et les serpentins de chauffage sont émaillés côté eau potable. Chaque ballon est protégé contre la corrosion par une anode de protection en magnésium. Pour assurer une protection durable contre la corrosion, procédez à un entretien annuel de cette anode de protection. Les ballons solaires à apport indirect fonctionnent en circuit fermé, c’est-à-dire que l’eau contenue dans le ballon n’est pas en contact avec l'air. Lorsque vous ouvrez la soupape de distribution d’eau chaude, l’eau chaude est évacuée du ballon sous la pression de l’eau froide entrant dans le ballon.

Sur le modèle S-FE 250 SE il est possible, si nécessaire, de fournir un chauffage complémentaire à l’aide d’une résistance chauffante.

À la différence du chauffage solaire, le réchauffage de l’eau chaude par la résistance chauffante se fait dans la partie supérieure plus chaude du ballon. Le volume de réserve du réchauffage est d'environ 125 l pour les modèles S-FE 250 SE et 155 l pour le modèle S-FE 350 SE. Le ballon solaire dispose d'une ou de deux pompe(s) de circulation qui permet une adaptation optimale de la quantité de pompage requise ainsi que de la puissance de la pompe. La régulation du débit nominal est effectuée par le régulateur ; il n'est pas nécessaire de procéder manuellement. Le seul réglage devant être effectué sur l'installation est d'indiquer s'il s'agit d'un système à 1 ou 2 capteurs. 2.3 Principe de fonctionnement Le principe de fonctionnement de l'installation solaire HelioSet se distingue des nombreuses autres installations solaires. L'installation solaire HelioSet n'est pas remplie de fluide caloporteur et n'est pas sous pression. C'est pourquoi les pièces habituellement intégrées aux installations solaires, telles que le vase d'expansion, le manomètre et le purgeur ne se trouvent pas sur celle-ci.

Description du système HelioSet 0020081787_00

Une préparation spéciale à base d'eau et de glycol constitue le fluide caloporteur. Le ballon est déjà rempli de ce mélange lors de la livraison.

2 Description du système

5 Pompe du circuit solaire 1 6 Pompe du circuit solaire 2 (version P uniquement) 7 Conduite de retour solaire

Lorsque le régulateur solaire met en marche la/les pompe(s) du capteur (5, 6), la/les pompes envoie(nt) le fluide caloporteur du serpentin de chauffage (4) par la conduite de retour (7) dans le champ de capteurs (1).

C'est à cet endroit que le fluide est réchauffé et reconduit au ballon par la conduite de départ solaire (2). Le volume du fluide contenu dans les conduites solaires et dans le champ de capteurs est minime comparé à celui contenu dans le serpentin de chauffage du ballon, étant donné la minceur des conduites et l'épaisseur du serpentin. Ainsi, le niveau du fluide caloporteur ne diminue que très peu lors du fonctionnement de la/des pompe(s) du capteur. La partie supérieure (3) du serpentin de chauffage recueille l'air refoulé par les conduites solaires et le champ de capteurs. En cas de réchauffement du système, le fluide caloporteur et l'air se dilatent quelque peu. La pression de l'air contenu dans l'installation solaire augmente alors légèrement. La bulle d'air contenue dans l'installation accomplit la tâche d'une cuve de compensation. Cette pression est indispensable et ne doit en aucun cas s'évacuer. C'est pourquoi aucun purgeur ne peut être monté sur l'installation solaire. Lorsque la/les pompe(s) du capteur est/sont en marche, le fluide caloporteur contenu dans la partie supérieure (3) du serpentin de chauffage est en contact permanent avec l'air.

Les conditions suivantes découlent du principe de fonctionnement précité :

- Étant donné que l'installation solaire est en arrêt pendant les saisons fraîches et que le capteur et les conduites solaires ne contiennent que de l'air, il est nécessaire de prendre des mesures de protection contre le gel, uniquement pour le lieu où le ballon est entreposé. - L'installation prescrite du champ de capteurs ainsi que des conduites solaires et plus particulièrement l'inclinaison des conduites constituent une condition indispensable afin de garantir un fonctionnement parfait de l'installation solaire. - Le volume de liquide du champ de capteurs ainsi que des conduites solaires doit être parfaitement adapté à l'installation solaire. C'est pour cette raison que les conduites solaires ne peuvent pas avoir une longueur supérieure ou inférieure aux valeurs limites prescrites, leur diamètre intérieur ne peut être divergent et la construction ainsi que le nombre de capteurs ne peuvent être modifiés. - Les propriétés physiques du fluide caloporteur comptent également parmi les conditions indispensables au bon fonctionnement de l'installation. Aussi, si le fluide doit être renouvelé, il convient d'utiliser exclusivement le fluide caloporteur original Saunier Duval, sans aucun additif. 2.4 Fonction du régulateur solaire Le réglage des installations solaires HelioSet est effectué par un régulateur solaire à micro-processeur. L'appareil de régulation permet donc de régler la température d'attente du ballon ou la température maximale du ballon. Le régulateur solaire intégré est un système de réglage totalement équipé pour le réglage d'un champ de capteurs muni de 1 ou 2 capteurs et d'un ballon. Le régulateur fournit à l'installation une zone de raccordement suffisante et dispose d'un écran de taille conséquente ainsi que d'éléments de commande pour l'affichage des données et la saisie de tous les paramètres nécessaires. Régulation à température différentielle Le régulateur active la/les pompe(s) du capteur dès que la différence de température (température capteur température ballon) est supérieure à la différence de mise en marche. Le régulateur arrête la/les pompe(s) du capteur dès que la différence de température (température capteur température ballon) est inférieure à la différence de mise hors tension. La différence de température à la mise en marche est calculée en fonction des courbes mémorisées dans le régulateur ; il existe différentes courbes pour les installations, selon qu'elles aient un ou deux capteurs.

Description du système HelioSet 0020081787_00

Description du système 2

Temporisation de la recharge Pour éviter une recharge inutile via la résistance, le régulateur est équipé d'une temporisation de recharge. La recharge est retardée de 30 min max. au cas où la ou les pompe(s) du capteur fonctionne(nt) et qu'un rendement solaire est donc assuré. Si la/les pompe(s) du capteur reste(nt) immobile(s) ou si la température souhaitée du ballon n'est pas atteinte une fois le temps de temporisation atteint, la recharge du ballon est réalisée à l'aide de la résistance chauffante. La temporisation de la recharge est déterminée dans le menu réservé à l‘installateur. Protect. anti-légionnelles Pour la protection anti-légionnelles, le client doit installer, la pompe à légionnelles, proposée par Saunier Duval comme accessoire. La fonction anti-légionnelles sert à détruire les germes dans le réservoir et dans les conduites. Lorsque la fonction est activée, le ballon et les conduites correspondantes d’eau chaude sont portés une fois par semaine (mercredi à 14:00 h) à une température de 70 °C. Ensuite, la fonction tente d‘atteindre, grâce au seul rendement solaire, la température de consigne pendant 90 min. Si cette opération s'avère infructueuse, la protection anti-légionnelles s'effectue par la résistance chauffante. La fonction Protection anti-légionnelles est désactivée lorsqu'une température d'au moins 68 °C est mesurée pendant 30 min. L'installateur spécialisé active la fonction de protection anti-légionnelles dans le niveau réservé à l'installateur. Ce faisant, il peut, en fonction de la version, sélectionner si le chauffage a lieu à 15:30 ou à 4:00 du matin pour utiliser, le cas échéant, le courant à un tarif de nuit avantageux. Protection antiblocage des pompes Une activation de pompe d‘environ trois secondes a lieu pour toutes les pompes raccordées au bout d‘une immobilisation de 23 heures afin d‘éviter un blocage de celles-ci. Éphéméride Le régulateur est équipé d'une éphéméride permettant un passage automatique en heure d'été/d'hiver. Pour l‘activer, il suffit de saisir une seule fois la date actuelle dans le menu réservé à l‘installateur.

Description du système HelioSet 0020081787_00

30 min. et le calendrier ne redémarre pas après la reprise de l‘alimentation. Dans ce cas, il faut procéder à un nouveau réglage de l'heure et à une vérification de la date actuelle.

Mode de remplissage/de service

Pour garantir un remplissage rapide de l'installation après le démarrage de la/des pompe(s) du capteur, le régulateur est équipé d'une fonction « Mode de remplissage ». À chaque démarrage, la/les pompe(s) fonctionne(nt) en mode de remplissage avec puissance réglée. La régulation différentielle n'est pas active pendant cette durée, ce qui évite l'arrêt de la/des pompe(s), même en dessous du seuil de mise à l'arrêt. Pendant les premières 20 sec., la pompe de circuit solaire 1 accélère jusqu'à 50% de sa puissance, puis le cas échéant (version « P » uniquement), la pompe de circuit solaire 2 est mise en marche à 50 % de sa puissance. Pendant les 20 sec. suivantes, la pompe de circuit solaire 1 accélère à 100% de sa puissance. La pompe de circuit solaire 2 (version « P » uniquement) atteint ensuite également 100% de sa puissance. En conséquence, la pompe ou les deux pompes fonctionnent à 100% de leur puissance afin de garantir un remplissage pendant la durée restante du mode remplissage. Le mode de service succède au mode de remplissage, une fois ce dernier terminé. Afin d'éviter une mise à l'arrêt prématurée de la/des pompe(s) du capteur en cas de faible rendement solaire, w la/les pompe(s) fonctionne(nt) tout d'abord pendant un certain moment en puissance minimale, et ce indépendamment de la régulation différentielle. La durée du fonctionnement de la pompe est déterminée par votre installateur lors du montage de l'installation solaire. Après écoulement de ce délai, la régulation différentielle définit la durée du fonctionnement ultérieure et la puissance de la (des) pompe(s) du circuit solaire. Ce faisant, la puissance s'accélère lorsque la différence de température augmente entre la sonde du capteur et la sonde inférieure du ballon pendant la durée de fonctionnement ou la puissance est jugulée si la différence de température diminue. Fonction d‘arrêt occasionnel L‘activation de la fonction Arrêt occasionnel débloque la fonction de recharge, c‘est–à–dire que la température de consigne du ballon est maintenue en permanence, en l‘occurrence par la recharge. Recharge unique En activant la recharge unique, le ballon est chauffé une seule fois à la valeur de consigne réglée.

Structure et fonctionnement L'installation solaire HelioSet est une installation solaire thermique permettant la production d'eau chaude. Lorsque l'installation solaire es à l'arrêt, le fluide caloporteur s'écoule du champ de capteurs, composé d'un ou de deux capteurs, et des conduites des ballons solaires. Les dégâts dus au gel et à un excès de chaleur peuvent être évités de cette manière. Une protection antigel supplémentaire garantit l'efficacité du mélange eau-glycol constituant le fluide caloporteur.

15 C un ballon solaire avec pompe(s) intégrée(s) et commande. Capteurs A Il s'agit de capteurs plans HelioPlan SRD 2.3 (16) avec absorbeurs à serpentin. Une sonde de capteur (18) fixée dans le capteur supérieur mesure la température du capteur.

Étant donné le dimensionnement de la tuyaute-

rie, veillez à utiliser exclusivement un tube en cuivre au diamètre intérieur de 8,4 mm pour l'installation.

Saunier Duval recommande le « tube solaire en cuivre 2 en 1 », disponible comme accessoire, en longueur 10 m ou 20 m. Il est facile à monter et permet à l'installation de fonctionner de manière optimale et sécurisée

Robinet de remplissage/vidange supérieur

Pompe du capteur 2 (version P uniquement) Conduite de retour solaire Champ de capteurs Sonde du capteur

Tubage B La tuyauterie du système se compose de la conduite de départ (1) et de la conduite de retour (15). Dans la maison, les conduites sont installées l'une à côté de l'autre dans une isolation couvrant également la conduite pour la sonde de capteur (17). Ce module porte également le nom de "tube solaire en cuivre 2 en 1". Afin d'établir une connexion avec le toit, les conduites en cuivre sont dégagées de leur isolation, allongées en conséquence, isolées individuellement, et fixées sur le capteur au moyen de vis de serrage.

L'échangeur thermique solaire (7) se situe dans la partie inférieure du ballon. Cet échangeur est connecté au circuit de capteurs. La résistance chauffante (6) situé dans la partie supérieure sert pour le réchauffement du ballon, dans le cas où le rayonnement solaire s'avère insuffisant. Les deux sondes ballon (5) et (8) indiquent les températures prélevées sur le régulateur (3), intégré au ballon. Les autres pièces intégrées au ballon de stockage sont les pompe(s) du capteur (12, 14), qui assure(nt) la circulation du fluide caloporteur dans le circuit solaire, une

Description du système HelioSet 0020081787_00

Description du système 2

Le tubage solaire (9) intégré au ballon comporte également les robinets de remplissage et de vidange (11) et (13) ainsi que la soupape de sécurité (10). Le circuit solaire renferme un mélange de fluide caloporteur et d'air. Le fluide caloporteur se compose d'une préparation à base de mélange eau-glycol contenant également des inhibiteurs. La quantité de fluide caloporteur ajoutée doit être calculée afin que seul l'échangeur solaire (7) contienne du fluide caloporteur lorsque l'installation est à l'arrêt. En revanche, les capteurs (16) et les tubes de départ solaire en cuivre (1) et (15) ne contiennent que de l'air. Il n'est pas indispensable d'intégrer un vase d'expansion au circuit solaire puisque le circuit solaire n'est pas entièrement rempli de fluide caloporteur. Il faut plutôt que l'air du circuit soit en quantité suffisante afin de compenser l'expansion du volume du fluide caloporteur chauffé. L'air contenu dans le circuit revêt donc une importance fonctionnelle. Le montage d'un conduit d'évacuation sur l'installation est hors de question puisque l'air doit impérativement rester dans l'installation. Fonctionnement de l'installation solaire Lorsque la différence de température entre la sonde de capteur (17) et la sonde de capteur inférieure (8) dépasse une valeur limite déterminée, la/les pompe(s) du capteur (12, 14) se met(tent) en marche. Elle(s) aspire(nt) le fluide caloporteur de l'échangeur thermique solaire (7) via la conduite de retour du tube en cuivre solaire (15), par les capteurs (16) et par le retour du tube en cuivre solaire (1) pour injecter le fluide dans l'échangeur solaire du ballon. L'air contenu jusqu'à présent dans les capteurs (16) est éjecté des capteurs et redirigé, en passant par la conduite de refoulement du tube en cuivre solaire (1) dans l'échangeur solaire (7). La plupart de l'air est ensuite recueillie dans les spires supérieures du serpentin de chauffage de l'échangeur thermique solaire. Le fluide caloporteur est maintenu dans la partie restante de l'échangeur solaire, puisque les contenus des capteurs (16) et des tubes solaires en cuivre (1) et (15) sont infé-

Description du système HelioSet 0020081787_00

rieurs en volume à celui de l'échangeur solaire (7) dans le ballon.

Dès que les capteurs (16) et les tubes solaires en cuivre (1) et (15) sont remplis de fluide caloporteur, le régime de la/des pompe(s) diminue, puisque les colonnes de fluide ascendant et descendant se compensent en raison du très petit diamètre des tubes solaires en cuivre. Par conséquent, la/les pompe(s) doit/doivent plus que canaliser la résistance hydraulique de l'installation. Si, après une certaine période de service, la différence de température entre la sonde du capteur (17) et la sonde inférieure du ballon (8) passe en-dessous d'une température déterminée sur la base des courbes mémorisées, la régulation (3) arrête la/les pompe(s) du capteur. Le fluide caloporteur regagne alors l'échangeur thermique solaire (7) via la conduite de retour solaire (15) et la/les pompe(s). L'air auparavant contenu par la partie supérieure de l'échangeur solaire est réinjecté simultanément par la conduite de refoulement du tube solaire en cuivre (1), par les capteurs (16) et par la conduite de trajet de retour du tube solaire en cuivre (15). Équipement Le ballon solaire est livré complètement monté et est déjà rempli de fluide caloporteur lors de la livraison. Il n'est donc pas nécessaire de le remplir lors de la mise en fonctionnement. Afin de leur garantir une grande longévité, les réceptacles et les serpentins de chauffage sont émaillés côté eau potable. Une anode de magnésium effectuant la tâche d'une anode active a été installée en série pour protéger l'installation de la corrosion. Pour assurer une protection durable contre la corrosion, procédez à un entretien annuel de cette anode active. Vous pouvez de plus monter une résistance chauffante dans le ballon qui aide au réchauffage ; l'emploi de l'appareil de chauffage à cette fonction pendant les mois d’été devient ainsi inutile. Protection contre le gel Si le ballon reste pendant une longue période hors service dans une pièce non chauffée (par ex. pendant les vacances d'hiver), vidangez-le entièrement pour éviter des dommages causés par le gel. N'oubliez pas de vidanger aussi l'échangeur de réchauffage car celui-ci ne contient pas de fluide caloporteur antigel.

2 Description du système

Installez un mélangeur thermostatique dans la conduite d'eau chaude, tel que décrit dans la section 6.7 de la notice d'installation et de maintenance ou utilisez le kit solaire ou la plaque de connexion solaire. Réglez le mélangeur thermostatique sur < 60°C puis contrôlez la température au point de puisage de l'eau chaude.

Résistance chauffante électrique

La résistance chauffante possède une puissance de 1,8 kW (S-FE 150 SE), 2,7 kW (S-FE 250 SE) ou 3,6 kW (S-FE 350 SE) (à 230 V, 50 Hz) et est équipée d'un limiteur de température de sécurité (STB 1). Le thermostat de sécurité du limiteur de température de sécurité (STB 1) coupe la résistance chauffante, afin d'empêcher tout fonctionnement à sec en cas d'oubli de remplissage du ballon. Un autre limiteur de température de sécurité (STB 2) limite la température de sortie maximale du ballon à une valeur inférieure à 100°C. Un tel arrêt de sécurité, déclenche par un des limiteur de température de sécurité ou par les deux (STB 1 ou STB 2), ne peut être réinitialisé que par un installateur spécialisé. 2.6 Canalisations solaires L'installation solaire Saunier Duval est un système hydraulique fermé dans lequel la transmission de chaleur vers les consommateurs d'énergie ne peut s'effectuer que par le biais des échangeurs, et cela en raison de la spécificité du liquide caloporteur. Veillez à ce que les conditions suivantes soient réunies afin de garantir un fonctionnement irréprochable tout en optimisant la consommation d'énergie : - Pour le tubage solaire, vous ne pouvez utiliser qu'un tube en cuivre d'un diamètre intérieur de 8,4 mm. En raison de son montage facile et rapide, nous conseillons le « tube solaire en cuivre 2 en 1 », disponible en accessoire, en longueur de 10 m pour installation en toiture ou en longueur de 20 m pour installation dans la cave. Les deux tubes en cuivre composant la conduite de refoulement et la conduite de retour du „tube solaire en cuivre 2 en 1“ sont déjà isolés et contiennent en plus la conduite pour la sonde de capteur. - Seuls des raccords à vis dont la température autorisée par le fabricant s'élève à 200 °C peuvent être utilisés. Dans ce cas également, nous recommandons d'utiliser les bagues à sertir comprises dans les accessoires

« tube solaire en cuivre 2 en 1 », longueur 10 m et « tube solaire en cuivre 2 en 1 », longueur 20 m !

Raccordez le circuit solaire à la terre au niveau du capteur. Montez par exemple à cet effet des colliers de mise à la terre sur les conduites du circuit solaire et raccordez ces premiers à l’aide d’un câble de 16 mm2 à un rail de liaison équipotentielle.

Lorsque votre maison est déjà équipée d’un paratonnerre, raccordez les capteurs à ce dernier.

2.7 Caractéristiques du fluide caloporteur Les données ci-dessous se rapportent au fluide caloporteur Saunier Duval. Le fluide caloporteur Saunier Duval est un produit antigel et anticorrosion prêt à l'emploi. Il présente une résistance aux chocs thermiques très élevée et peut être utilisé en association avec des capteurs plans Saunier Duval. Le fluide caloporteur présente en outre une thermique élevée. Les inhibiteurs garantissent une protection anticorrosion efficace sur tous les métaux employés (installations mixtes). Attention ! a Risque d'endommagement.

Le remplacement du fluide caloporteur Saunier

Duval par de l'eau ou d'autres liquides, peut entraîner la destruction des capteurs ou d'autres pièces de l'installation par le gel ou la corrosion. Ne remplissez l'installation que par le fluide caloporteur Saunier Duval.

Vous pouvez conserver indéfiniment le fluide caloporteur Saunier Duval dans un récipient fermé et étanche à l'air.

Le contact du produit avec la peau est en principe sans danger ; en cas de contact avec les yeux, une légère irritation est à craindre ; rincez-vous immédiatement les yeux avec de l'eau. Veuillez observer la fiche technique de sécurité, voir paragraphe 3.1.2 de la notice d'installation et de maintenance.

Description du système HelioSet 0020081787_00

Description du système 2

Saunier Duval peut résister à des températures allant jusqu'à environ -28 °C. Même en cas de températures extérieures plus basses, le gel ne cause pas de dommages immédiats car l'effet d'éclatement de l'eau est réduit. Contrôlez l'effet de la protection antigel d'abord après remplissage de l'installation, puis une fois par an.

Pour un contrôle rapide et simple, nous vous recommandons le réfractomètre Saunier Duval.

Il est en outre possible d'utiliser un contrôleur de protection contre le gel classique. Suivez les notices d'emploi associées. 2.9

Fig. 2.4 1er champ de capteurs HelioPlan en montage sur toiture

4.3.1 Vue d'ensemble de l'écran 6 4.3.2 Affichage du menu principal 6

Notice d‘emploi HelioSet 0020081787_00

4.3.6 Réglage du jour de la semaine en cours 7 4.4 Programmation des fonctions du menu „Programmation“ 7 4.5 Programmation des fonctions du menu „Fonctions spéciales“ 8 En liaison avec la présente notice d'emploi, d’autres documents doivent également être observés. Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions. Documents applicables Pour l'utilisateur de l'installation : – Description du système et notice d'emploi – Certificat de garantie – Autre Certificat de garantie Pour l'installateur spécialisé : – Description du système et notice d'emploi – Notice d'installation et de maintenance – Notices de montage du capteur plan solaire HelioPlan SRD 2.3 Montage sur toiture / sur toit plat Montage intégré au toit

• Ce symbole indique une activité nécessaire

1.3 Validité de la notice La présente notice d‘emploi est valable exclusivement pour les appareils présentant les références suivantes : Type d'appareil

HelioSet sont apposées au capteur et au ballon de stockage. 1.5 Marquage CE Le marquage CE atteste que l'installation solaire HelioSet satisfait aux exigences élémentaires des directives européennes.

N° 0020072740 Conservation des documents Conservez la présente notice d'emploi ainsi que tous les documents applicables à portée de main afin qu'ils soient disponibles en cas de besoin. Transmettez-les au nouvel utilisateur en cas de déménagement ou de vente de l‘appareil. 1.2 Symboles utilisés Veuillez respecter les consignes de sécurité de cette notice d'emploi lors de l'utilisation de l'appareil ! Danger ! Si vous souhaitez bénéficier de la garantie constructeur, l‘appareil doit impérativement avoir été installé par un installateur qualifié et agréé. Celui-ci est également responsable de l’inspection/de la maintenance, des réparations et des modifications effectuées sur les ballons.

H Risque de brûlures et d'échaudures !

équipé d’une soupape de sécurité et d’une conduite de purge. Pendant l’opération de chauffage, de l’eau sort de la conduite de purge. Remarque !

h En présence d’un vase d’expansion d'eau chaude, il ne sort pas d’eau de la conduite de purge pendant l’opération de chauffage.

09/08/78 -JO du 13/09/78).

Si vous laissez le ballon dans une pièce non chauffée sans l’utiliser pendant une longue période (p. ex. pendant les vacances d’hiver, etc.), vous devez auparavant vidanger le ballon complètement.

Ballon de stockage et installation solaire

La température de l’eau sortant de la soupape de sécurité ou de la conduite de purge peut atteindre 80 °C.

Évitez tout contact avec ces composants ou avec l'eau qui sort de ces composants.

Il est strictement interdit de modifier les composants du système (à l'exception des modifications décrites dans la présente notice).

Vérifiez la température avant de toucher à ces composants.

Attention ! a Attention a Risque Risques de dommages en cas de modifications de blessures en cas de modification non conformes ! Ne procédez jamais vous-même à des interventions ou des manipulations sur le ballon ou la régulation, sur les conduites d’eau et de courant, sur la conduite de purge, sur la soupape de sécurité pour l'eau du ballon ou sur d’autres parties de l’installation.

En cas de pertes dans la zone de conduite d'eau chaude entre le ballon et le point de puisage, il est nécessaire de fermer la soupape d’arrêt d'eau froide montée sur place sur le ballon, et de faire réparer les défauts d’étanchéité par votre installateur agréé.

L'installation fonctionne de manière autonome après le réglage. Les possibilités de réglage sont décrites au chapitre 4.

Dans ce cas, observez les remarques figurant au chapitre 4.5. • Ne retirez pas le fusible. • Ne remplissez sous aucun prétexte le circuit de capteurs vous-même. 3.3 Utilisation conforme de l'appareil L'installation solaire Saunier Duval HelioSet a été conçue selon les techniques et les règles de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque corporel ou mettre en danger la vie de l'utilisateur comme d'un tiers ; des répercussions négatives sur l'appareil ou d'autres matériaux pourraient aussi s'ensuivre. La conception des composants de l'installation solaire HelioSet ne permet pas que des personnes (y compris des enfants) dont la mobilité et les capacités sensorielles ou mentales sont réduites puissent l'utiliser ; cette restriction concerne également celles qui ne disposent pas de l'expérience ou des connaissances requises, à moins qu'elles ne reçoivent l'assistance de personnes qui se porteront garantes de leur sécurité et les instruiront sur le maniement des composants de l'installation solaire HelioSet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec les composants de l'installation solaire HelioSet. Les installations solaires Saunier Duval HelioSet servent exclusivement à l’alimentation en eau sanitaire chauffée jusqu’à 80°C des bâtiments privés et professionnels. Toute autre utilisation est considérée comme non conforme à l'usage. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultant. L'utilisateur en assume alors l'entière responsabilité. L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents associés ; le respect des conditions d'inspection et d'entretien. Attention !

a Toute utilisation abusive est interdite !

Danger ! HelioSet, la température de l'eau sortant des puisages peut atteindre 80 °C. Vérifiez la température de l'eau qui s'écoule avant d'y toucher.

De plus, un espace séparant l'appareil de matières combustibles ou d'éléments composés de matières combustibles n'est pas nécessaire, puisque, la température de la surface de l'appareil ne peut dépasser la température autorisée de 80 °C.

Un espace d'au moins 35 centimètres doit être libéré audessus du ballon de stockage afin de pouvoir procéder au changement de l'anode protection en magnésium et de pouvoir vérifier la résistance chauffante d'une manière optique lors de l'entretien annuel de l'appareil.

3.5 Nettoyage Nettoyez les éléments extérieurs de votre ballon de stockage à l’aide d’un chiffon humide (éventuellement trempé dans de l’eau savonneuse). ! h Remarque Afin de ne pas endommager l’habillage de votre

appareil, n’utilisez jamais des produits de nettoyage agressifs ou des solvants (produits abrasifs de tout type, essence, etc.).

Le nettoyage des capteurs n'est pas nécessaire. Les capteurs solaires se salissent au même titre que les lucarnes. Cependant, la pluie s'avère être à elle seule un agent nettoyant efficace et naturel.

3.6 Recyclage et mise au rebut Votre installation solaire est composée pour la plus grande partie de matières premières recyclables. 3.6.1 Appareil Votre ballon de stockage HelioSet, comme tous les accessoires, ne peut être mis au rebut avec les ordures ménagères. Veillez à ce que l'appareil usagé et les accessoires installés soient mis au rebut conformément aux prescriptions en vigueur. 3.6.2 Emballage Veuillez confier le recyclage de l’emballage de transport au spécialiste qui a installé l’appareil. Remarque !

h Veuillez respecter les prescriptions légales en vigueur dans votre pays.

En outre : Un robinet qui goutte se traduit par un gaspillage annuel pouvant atteindre 2 000 litres d’eau, une chasse d’eau qui fuit, 4 000 litres. en revanche, un nouveau joint ne coûte que quelques centimes.

Mesures à prendre avant la mise en fonctionnement

Lors de la mise en fonctionnement de votre ballon de stockage (p. ex. après sa coupure et sa vidange en raison d'une absence prolongée), procédez comme suit : • Avant le premier chauffage, ouvrez un point de puisage d’eau chaude afin de vérifier que le ballon est rempli d’eau et que le dispositif de coupure de la conduite d’eau froide n’est pas fermé.

Fig. 4.1 Panneau de commande

Légende : 1 Touche "-" • Pour modifier la température de consigne de l‘eau ou chaude du ballon solaire, appuyez sur la touche : la valeur de consigne s‘affiche et clignote après 3 secondes. • Réglez la température souhaitée (température conseillée : voir chapitre „Données techniques“ en fin ou . de manuel) par impulsion sur la touche L‘écran principal s‘affiche de nouveau automatiquement au bout de quelques secondes. Remarque !

h Prenez en compte le fait que vous ne pouvez régler ici que la température de consigne pour la recharge.

Programmation des fonctions du menu principal

- le mode de fonctionnement : énergie d‘appoint en mode automatique - système solaire activé énergie d’appoint en fonctionnement continu - système solaire activé énergie d’appoint désactivée - système solaire activé énergie d’appoint désactivée - système solaire désactivé 4 Jour de la semaine en cours 5 Température réelle du ballon 6 Mode de fonctionnement en cours

- le jour de la semaine en cours

- l‘heure actuelle 4.3.5 Choix du mode de fonctionnement • À partir du menu principal, appuyez sur la touche pour afficher le menu „Programmation“. Les modes de fonctionnement suivants s‘affichent : énergie d‘appoint en fonctionnement automatique système solaire activé énergie d’appoint en fonctionnement continu - système solaire activé énergie d’appoint désactivée - système solaire activé

Le symbole du mode de fonctionnement choisi clignote.

4.3.6 Réglage du jour de la semaine en cours et utilisez les Appuyez de nouveau sur la touche et pour régler le jour de la semaine en touches cours. Le jour sélectionné clignote. 4.3.7 Réglage de l‘heure actuelle et utilisez les Appuyez de nouveau sur la touche et pour régler l‘heure actuelle. touches , afin de retour• Appuyez deux fois sur la touche ner au niveau supérieure d'utilisation. Remarque !

h Si vous souhaitez paramétrer les fonctions du

menu "Programmation", appuyez sur la touche

. Dans le cas contraire, l'affichage revient automatiquement au menu principal après 5 minutes.

5 Jour ou groupe de jours :

MO = Lundi, TU = Mardi WE = Mercredi, TH = Jeudi et

• Appuyez 5 fois sur la touche menu „programmation“ .

Exemples de combinaisons :

- H1 : toute la journée - H1 : le matin et H2 : le soir - H1 : le matin, H2 : le midi et H3 : le soir

pour perL‘écran affiche le menu „Programmation“ mettre de paramétrer la ou les plage(s) horaire(s) de la fonction :

• Appuyez de nouveau sur la touche et , choisissez le jour de semaine ou le touches groupe de jours souhaités pour cette plage horaire selon le tableau ci-après :

réchauffage du ballon solaire

pour chaque jour de la semain

• Recommencez les opérations de programmation précédentes. pour revenir au menu

• Appuyez sur la touche principal.

: le symbole cli• Appuyez une fois sur la touche gnote et la fonction „Réception“ est activée au bout de 10 secondes.

Le menu principal s‘affiche de nouveau et le symbole est affiché. La désactivation de la fonction a lieu automatiquement une fois la plage de réchauffage du ballon solaire suivante atteinte. • Pour désactiver la fonction manuellement, appuyez . une fois sur la touche Le menu principal s‘affi che de nouveau et le symbole n‘est plus affiché. L‘activation de la fonction ne peut être effectuée que dans le mode de fonctionnement „ énergie d‘appoint en fonctionnement automatique“. 4.5.2 Fonction „Appoint occasionnel“ En activant la fonction spéciale „Appoint occasionnel“, l‘eau du ballon est réchauffée pour atteindre la valeur de température de consigne réglée. : le symbole cli• Appuyez deux fois sur la touche gnote et la fonction „Appoint occasionnel“ est activée au bout de 10 secondes. Le menu principal s‘affiche de nouveau. est affiché si la température de consigne Le symbole est supérieure à la température du ballon d‘eau chaude sanitaire. Une fois la température de consigne atteinte, la fonction est désactivée automatique„Appoint occasionnel“ ment. • Pour désactiver la fonction manuellement, appuyez . deux fois sur la touche Le menu principal s‘affi che de nouveau au bout de 10 n‘est plus affiché. secondes et le symbole

• Appuyez sur la touche de jours pendant lequel vous partez en vacances.

La fonction est ensuite activée pour la période programmée. Une fois la durée des vacances programmée atteinte, la est désactivée automatiquefonction „Vacances“ ment. • Pour désactiver la fonction manuellement, appuyez . une fois sur la touche Le menu principal s‘affi che de nouveau et le symbole n‘est plus affiché. Si la fonction „Protection anti-légionelles“ est activée, elle est exécutée le dernier jour des vacances. 4.6

Le robinet d'arrêt d'eau froide se trouve au niveau du raccordement tuyaux entre l'arrivée domestique d'eau et le ballon (raccordement eau froide), à proximité du ballon. Danger ! d Danger de mort en cas d'interventions inappropriées. Tous travaux effectués de manière incorrecte sur l'installation solaire peut entraîner un danger de mort. N'essayez jamais de réparer vous-même votre installation solaire. Faites appel à un professionnel agréé en cas de panne.

Indicateurs d‘anomalie En cas d’anomalie, le régulateur solaire affiche des messages d‘erreur dans la zone d‘information de l‘afficheur. En cas d’absence prolongée ou de coupure de courant électrique, il sera nécessaire de programmer à nouveau la date, le jour de la semaine et l‘heure. Important : la programmation de la date et de l‘année ne peut être réalisée que par un professionnel qualifié.

Des gouttes de fluide caloporteur s‘écoulent du circuit solaire

Fuite du circuit solaire

Récupérez le fluide caloporteur dans un récipient et contactez un professionnel qualifié.

Une quantité importante d‘eau Dysfonctionnement de la régus‘écoule de la soupape de sécu- lation rité située sur la tubulure d‘eau sanitaire

Remarque : il est normal que des gouttes d‘eau s‘écoulent de la soupape de sécurité lors du réchauffage du ballon. Contactez un professionnel qualifié.

La vitre d‘un capteur est cassée

Mauvais réglage de la température de consigne de l‘eau chaude du ballon ou de la vanne thermostatique. Dysfonctionnement de la régulation.

Vérifiez que le réglage de la température de consigne de l‘eau chaude du ballon et de la vanne thermostatique est correct (voir chapitre

„Données techniques“ du manuel d‘installation“). Si les réglages sont corrects, le ballon est probablement entartré. Contactez un professionnel qualifié.

L‘eau chaude du ballon n‘est

Dysfonctionnement de la régupas réchauffée pendant la lation. plage horaire de réchauffement du ballon

Contactez un professionnel qualifié.

• Fermez le dispositif de coupure de la conduite d’arrivée d'eau froide du ballon.

• Lorsque l'eau s'est complètement écoulée, refermez la soupape de vidange et le point de puisage d’eau chaude.

• Retirez le tuyau de la soupape de vidange.

Dans le cas du ballon de stockage

HelioSet, la température de l’eau sortant de la soupape de vidange peut atteindre 80 °C. Évitez tout contact avec l'eau qui s'écoule.

Maintenance Une inspection/un entretien réguliers de l'installation solaire HelioSet par un technicien est nécessaire pour garantir un fonctionnement, une fiabilité durables et une grande longévité. Attention ! a Risque d'endommagement en cas de maintenance incorrecte. Une réparation ou une maintenance effectuée de manière inappropriée peut endommager votre appareil. N’essayez jamais d‘entreprendre vous-même des réparations ou des travaux d’entretien sur votre appareil. Confiez ces tâches à un installateur agréé. Nous vous recommandons pour cela de conclure un contrat d‘entretien pour votre installation solaire avec votre spécialiste agréé.

! d SiDanger les inspections/les entretiens ne sont pas effectués, la sécurité d’exploitation de l’appareil peut être altérée et entraîner des dommages du matériel et des personnes.

Le rendement de l'installation risque de plus de ne pas répondre aux attentes.

h Lorsque la teneur en calcaire de l'eau est très

Fig. 4.8 Vidange du ballon

élevée, il est recommandé de détartrer régulièrement le ballon.

• Fixez un tuyau adéquat à la soupape de vidange du ballon.

• Amenez l’extrémité libre du tuyau à un endroit adéquat pour l’écoulement. • Ouvrez la soupape de vidange. • Ouvrez le point de puisage d’eau chaude le plus haut du circuit afin de purger et de vidanger complètement les conduites d’eau.

Le colisage du ballon Saunier Duval comporte une anode de magnésium. Un professionnel devra impérativement contrôler son degré de corrosion dans le cadre de l'entretien/l'inspection annuel(le). L'installateur devra au besoin remplacer l'anode de magnésium usée, et cela exclusivement avec une pièce de rechange originale.

Lorsque la teneur en calcaire de l'eau est très élevée, il est recommandé de détartrer régulièrement le ballon. Si votre ballon ne fournit pas assez d'eau chaude, cela peut indiquer qu'il est entartré. Confiez le détartrage du ballon à un professionnel. Il déterminera les intervalles de détartrage. 4.10.2 Entretien de l'installation solaire Il faut changer le fluide caloporteur tous les trois ans. Cette activité fait normalement partie du contrat d'entretien conclu avec votre entreprise spécialisée. 4.10.3 Contrôle de la soupape de sécurité Une soupape de sécurité est montée à proximité du ballon, sur la conduite d’alimentation en eau froide. • Vérifiez le bon fonctionnement de la soupape de sécurité à intervalles réguliers, en l’ouvrant une fois.

Notice d‘emploi HelioSet 0020081787_00
