| Type de produit | Chauffe-eau solaire avec appoint électrique |
| Marque | SAUNIER DUVAL |
| Modèle | HELIOSET 350EPC (S-FE 350/3 SE-c) |
| Volume du ballon | 350 litres |
| Alimentation électrique | 230 V, 50 Hz |
| Puissance de la résistance chauffante | 3,6 kW |
| Température de consigne diurne | 55 °C |
| Température de consigne nocturne | 60 °C |
| Température maximale de l'eau chaude | 80 °C |
| Type de capteurs | Capteurs plans HelioPlan SRD 2.3 ou SRDV 2.3 (2 ou 3 capteurs) |
| Fluide caloporteur | Mélange eau-glycol avec inhibiteurs (Saunier Duval) |
| Protection antigel | Jusqu'à -28 °C (avec fluide caloporteur Saunier Duval) |
| Fonctions principales | Régulation à température différentielle, recharge automatique, protection anti-légionelles, mode vacances, recharge occasionnelle |
| Entretien et nettoyage | Nettoyage extérieur avec chiffon humide ; vérification annuelle de l'anode de magnésium ; contrôle annuel du fluide caloporteur ; détartrage si nécessaire |
| Sécurité | Soupape de sécurité, limiteur de température STB, protection contre les brûlures, mise à la terre |
| Pièces détachées et réparabilité | Anode de magnésium, résistance chauffante, sondes de température, pompes de circulation, régulateur |
| Garantie constructeur | 5 ans sur le ballon, 2 ans sur les autres composants |
FOIRE AUX QUESTIONS - HELIOSET 350EPC SAUNIER DUVAL
Questions des utilisateurs sur HELIOSET 350EPC SAUNIER DUVAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffe-eau solaire au format PDF gratuitement ! Retrouvez votre notice HELIOSET 350EPC - SAUNIER DUVAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HELIOSET 350EPC de la marque SAUNIER DUVAL.
MODE D'EMPLOI HELIOSET 350EPC SAUNIER DUVAL
1 Remarques relatives à la documentation
1.1 Conservation des documents.. 2 1.2 Symboles utilisés.. 2 1.3 Validité de la notice 2
2 Description de l'installation 2
2.1 Installation solaire 2 2.2 Ballon 3 2.3 Principe de fonctionnement 3
2.4 Fonction du régulateur solaire 4 2.5 Structure et fonctionnement 6 2.6 Canalisations solaires 8 2.7 Caractéristiques du fluide caloporteur 8 2.8 Protection antigel et anticorrosion du circuit solaire 8 2.9 Capteurs plans HelioPlan SRD 2.3 et SRDV 2.3 9

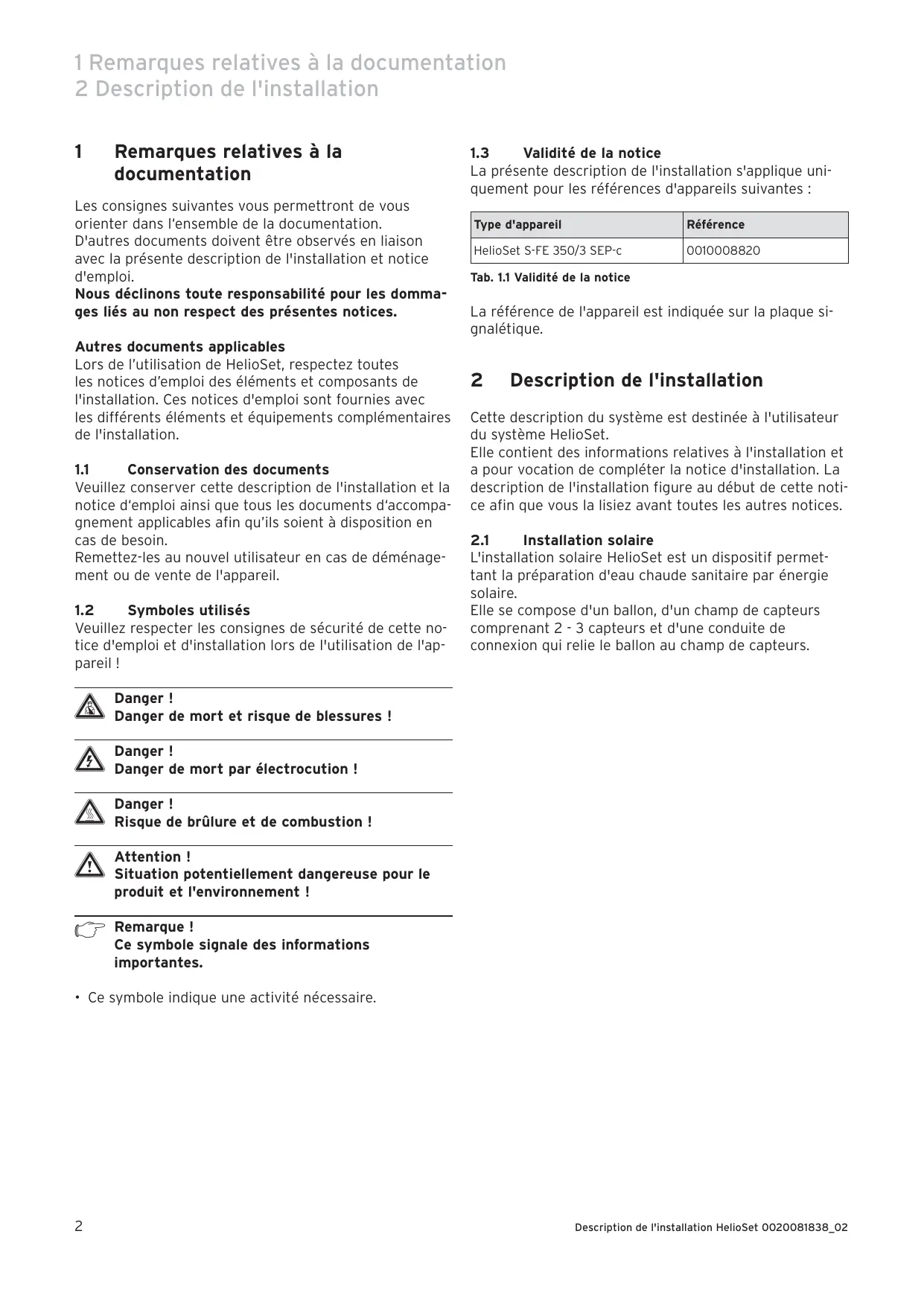

1 Remarques relatives à la documentation
Les consignes suivantes vous permettront de vous orienter dans l'ensemble de la documentation. D'autres documents doivent être observés en liaison avec la présente description de l'installation et notice d'emploi.
Nous déclinons toute responsabilité pour les dommages liés au non-respect des notices.
Autres documents applicables
Lors de l'utilisation de HelioSet, respectez toutes les notices d'emploi des éléments et composants de l'installation. Ces notices d'emploi sont fournies avec les différents éléments et équipements complémentaires de l'installation.
1.1 Conservation des documents
Veuillez conserver cette description de l'installation et la notice d'emploi ainsi que tous les documents d'accompagnement applicables afin qu'ils soient à disposition en cas de besoin.
Remettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.
1.2 Symboles utilisés
Veuillez respecter les consignes de sécurité de cette notice d'emploi et d'installation lors de l'utilisation de l'appareil !
Danger!
Danger de mort et risque de blessures!
Danger!
Danger de mort par électrocution!
Danger!
Risque de brûlure et de combustion!
Attention!
Situation potentiellement dangereuse pour le produit et l'environnement !
Remarque!
Ce symbole signale des informations importantes.
- Ce symbole indique une activité nécessaire.
1.3 Validité de la notice
La présente description de l'installation s'applique uniquement pour les références d'appareils suivantes :
Tab. 1.1 Validité de la notice
| Type d'appareil | Référence |
| HelioSet S-FE 350/3 SEP-c | 0010008820 |
La référence de l'appareil est indiquée sur la plaque signalétique.
2 Description de l'installation
Cette description du système est destinée à l'utilisateur du système HelioSet.
Elle contient des informations relatives à l'installation et a pour vocation de compléter la notice d'installation. La description de l'installation figure au début de cette notice afin que vous la lisiez avant toutes les autres notices.
2.1 Installation solaire
L'installation solaire HelioSet est un dispositif permettant la préparation d'eau chaude sanitaire par énergie solaire.
Elle se compose d'un ballon, d'un champ de capteurs comptenant 2 - 3 capteurs et d'une conduite de connexion qui relie le ballon au champ de capteurs.
2.2 Ballon
La plupart des composants de l'installation solaire compacte sont intégrés dans le ballon d'eau chaude sanitaire. L'installation compte un régulateur intégré permettant la commande de l'installation solaire et le réchauffage, en fonction des besoins, par les appareils de chauffage Saunier Duval.
Les ballons Saunier Duval S-FE 250 SE-c et 350 SEP-c sont des ballons solaires à chauffage indirect, pour l'approvisionnement en eau chaude à appoint solaire. La seule différence entre ces modèles est le volume du ballon.
Afin de leur garantir une grande longévité, les ballons et les serpentins de chauffage sont émaillés côte eau sanitaire. Chaque ballon est protégé contre la corrosion par une anode de protection en magnésium. Pour assurer une protection durable contre la corrosion, procédez à un entretien annuel de cette anode de protection.
Les ballons solaires à apport indirect fonctionnent en circuit fermé, c'est-à-dire que l'eau contenue dans le ballon n'est pas en contact avec l'air. Lorsque vous ouvrez le robinet de distribution d'eau chaude, l'eau chaude est évacuée du gallon sous la pression de l'eau froide entrant dans le gallon.
L'échangeur solaire se trouve dans la partie inférieure, celle-ci étant froide. Les températures relativement basses de l'eau dans la partie inférieure garantissant une transmission optimale de la chaleur du circuit solaire à l'eau du gallon, même en cas de faible rayonnement solaire.
Sur les modèles S-FE 250 SE-c et 350 SEP-c, il est possible, si nécessaire, de fournir un chauffage complémentaire à l'aide d'une résistance chauffante.
À la différence du chauffage solaire, le rechauffage de l'eau chaude par la résistance chauffante a lieu dans la partie supérieure plus chaude du gallon. Le volume de réserve du rechauffage est d'environ 140I pour le S-FE 250 SE-c et 154I pour le et 350 SEP-c.
Le ballon solaire dispose d'une ou de deux pompe(s) de circulation permettant une adaptation optimale de la quantité de pompage requise ainsi que de la puissance de la pompe.
La régulation du débit nominal est effectuée par le régulateur; il n'est pas nécessaire de procéder manuellement à son réglage. Le seul réglage devant être effectué sur l'installation est d'indiquer s'il s'agit d'un système à 2 ou 3 capteurs.
2.3 Principe de fonctionnement
Le principe de fonctionnement de l'installation solaire HelioSet se distingue des nombreuses autres installations solaires.
L'installation solaire HelioSet n'est pas complètement remplie de fluide caloporteur et n'est pas sous pression. C'est pourquoi les pièces habituellement intégrées aux installations solaires, telles que le vase d'expansion, le manomètre et le purgeur, ne se trouvent pas sur celle-ci.
Fig. 2.1 Répartition du fluide caloporteur en cas d'arrêt de la / des pompe(s) du capteur
1 Champ de capteurs 2 Conduite de départ solaire 3 Partie supérieure du serpentin 4 Pompe du circuit solaire 1 5 Pompe du circuit solaire 2 (version P uniquement) 6 Conduite de retour solaire
Lors de l'arrêt de la / des pompe(s) du capteur (4) et (5) le fluide caloporteur se répartit dans le serpentin de chauffage (3), dans la / les pompe(s) du capteur et dans la tuyauterie solaire au niveau du gallon. C'est pourquoi il est important d'installer le champ de capteurs (1) et toutes les conduites solaires (2) et (6) de manière à ce que le fluide caloporteur puisse s'écouler dans le ballon par l'inclinaison en place. Les conduites solaires et le champ des capteurs sont alors remplis d'air.
Une préparation spéciale à base d'eau et de glycol constitue le fluide caloporteur. Le gallon est déjà rempli de ce mélange lors de la livraison.
Fig. 2.2 Répartition du fluide caloporteur en cas de fonctionnement de la/des pompe(s) du capteur
1 Champ de capteurs 2 Conduite de départ solaire 3 Partie supérieure du serpentin 4 Partie inférieure du serpentin 5 Pompe du circuit solaire 1 6 Pompe du circuit solaire 2 (version P uniquement) 7 Conduite de retour solaire
Lorsque le régulateur solaire met en marche la/les pompe(s) du capteur (5) et (6), celle(s)-ci envoie(nt) le fluide caloporteur du serpentin de chauffage (4) par la conduite de return (7) dans le champ de capteurs (1). C'est à cet endroit que le fluide est réchauffé et reconduit au ballon par la conduite de départ solaire (2).
Le volume du fluide contenu dans les conduites solaires et dans le champ de capteurs est minime comparé à celui contenu dans le serpentin de chauffage du ballon, étant donné la minceur des conduites et l'épaisseur du serpentin. Ainsi, le niveau du fluide caloporteur ne diminue que très peu lors du fonctionnement de la / des pompe(s) du capteur. La partie supérieure (3) du serpentin de chauffage recueille l'air refoulé par les conduites solaires et le champ de capteurs.
En cas de réchauffage du système, le fluide caloporteur et l'air se dilatent quelque peu. La pression de l'air contenu dans l'installation solaire augmente alors légèrement. L'air contenu dans l'installation complète la tâche d'un vase d'expansion. Cette pression est indispensable et ne doit en aucun cas s'évacuer. C'est pourquoi aucun purgeur ne peut être monté sur l'installation solaire.
Lorsque la/des pompe(s) du capteur est/sont en marche, le fluide caloporteur contenu dans la partie supérieure (3) du serpentin de chauffage est en contact permanent avec l'air.
Les conditions suivantes découlent du principe de fonctionnement précisé :
- Étant donné que l'installation solaire est en arrêt pendant les saisons fraîches et que le capteur et les conduites solaires ne contiennent que de l'air, il est nécessaire de prendre des mesures de protection contre le gel, uniquement pour le lieu où le gallon est entreposé.
- L'installation prescrite du champ de capteurs ainsi que des conduites solaires et plus particulièrement l'inclusion des conduites constituent une condition indispensable afin de garantir un fonctionnement parfait de l'installation solaire.
- Le volume de liquide du champ de capteurs ainsi que des conduites solaires doit être parfaitement adapté à l'installation solaire. C'est pour cette raison que les conduites solaires ne peuvent pas avoir une longueur supérieure ou inférieure aux valeurs limites prescrites, leur diamètre intérieur ne peut être divergent et la construction ainsi que le nombre de capteurs ne peuvent être modifiés.
- Les propriétés physiques du fluide caloporteur comptent également parmi les conditions indispensables au bon fonctionnement de l'installation. Ainsi, si le fluide doit être changé, il convient d'utiliser exclusivement le fluide caloporteur Saunier Duval sans aucun additif.
2.4 Fonction du régulateur solaire
La gestion des installations solaires HelioSet est effectuée par un régulateur solaire à micro-processeur intégré. Le régulateur solaire intégré est un système de réglage totalement équipé pour le réglage d'un champ de capteurs muni de 2 à 3 capteurs et d'unallon.
Le régulateur fournit à l'installation une zone de raccordement suffisante et dispose d'un écran de taille conséquente ainsi que d'éléments de commande pour l'affichage des données et la saisie de tous les paramètres nécessaires.
Régulation à température différentielle
La régulation solaire fonctionne selon le principe de régulation à température différentielle. Le régulateur active la / les pompe(s) du capteur dès que la différence de température (température capteur - température ballon) est supérieure à la différence de mise en marche.
Le régulateur arrête la / les pompe(s) du capteur dè inférieure à la différence de mise hors tension.
La différence de température à la mise en marche est calculée en fonction des courbes mémorisées dans le régulateur ; il existe différentes courbes pour les systèmes, selon qu'ils aient deux ou trois capteurs.
Fonction de recharge
La fonction de recharge sert à réchauffer le gallon pendant un laps de temps défini ou indéfini à la température de consigne déterminée par Vaillant (55°C le jour ou
la nuit), même lorsque la production solaire est insuffisante. Ceci signifie qu'une recharge via la résistance chauffante s'avère possible. Pour la recharge duallon solaire, vous pouvez procéder au réglage d'un programme hors-heure (pour plus de détails, voir la notice d'emploi, section 4.3.6) ou bien activer la Fonction Recharge occasionnelle (pour plus de détails, voir la notice d'emploi, section 4.3.7).
Temps de charge
Pour éviter une recharge inutile avec la résistance chauffante, le régulateur est équipé d'une temporisation de recharge. La recharge est retardée si la/les pompe(s) du capteur fonctionne(nt) et qu'une production solaire est donc assurée. Si la ou les pompes des capteurs s'arrêtent et que la température souhaitée du ballon n'est pas atteinte, la recharge du ballon se fait via la résistance chauffante.
Protection anti-légionelles
Pour la protection anti-légionelles, le client doit installer la pompe à légionelles, proposée par Saunier Duval comme accessoire.
La fonction anti-légionelles sert à détruire les germes dans le réservoir et dans les conduites.
Lorsque la fonction est activée, le gallon et les conduites correspondantes d'eau chaude sont portés une fois par semaine (le mercredi) à une température de 70°C. Ensuite, la fonction tente d'atteindre, grâce à la seule production solaire, la température de consigne pendant 90 min. Si cette opération s'avère infructueuse, la protection anti-légionelles s'effectue de nuit via la résistance chauffante. La fonction Protection anti-légionelles est désactivée lorsqu'une température d'au moins 68°C est mesurée pendant 30 min.
L'installateur spécialisé active la fonction de protection anti-légionelles dans le niveau réservé à l'installateur.
Protection anti-blocage des pompes
Une activation des pompes d'environ trois secondes a lieu pour toutes les pompes raccordées au bout d'une immobilisation de 23 heures afin d'éviter un blocage de celles-ci.
Éphémère
Le régulateur est équipé d'une éphéméride permettant un passage automatique en heures d'été / d'hiver. Pour l'activer, il suffit de saisir une seule fois la date actuelle dans le menu réservé à l'installateur.
Remarque!
Veuillez noter qu'en cas de panne de courant, le régulateur ne dispose que d'une autonomie de 30 min. L'horloge interne s'arrête au bout de 30 min. et le calendrier ne redémarre pas après la reprise de l'alimentation. Dans ce cas, il faut procéder à un nouveau réglage de l'heure et à une vérification de la date actuelle.
Mode de remplissage / de service
Pour garantir un replissage rapide de l'installation après le démarrage de la / des pompe(s) du capteur, le régulateur est équipé d'une fonction « Mode de replissage ». À chaque démarrage, la / les pompe(s) fonctionne(nt) en mode de replissage avec puissance réglée. La régulation différentielle n'est pas active pendant cette durée, ce qui évite l'arrêt de la / des pompe(s), même en cas de passage sous le seuil de mise à l'arrêt. Pendant les premières 20 sec., la pompe de circuit solaire 1 accélère jusqu'à 50% de sa puissance, puis le cas échéant (version « P » uniquement), la pompe de circuit solaire 2 est mise en marche à 50% de sa puissance. Pendant les 20 sec. suivantes, la pompe de circuit solaire 1 accélère à 100% de sa puissance. La pompe de circuit solaire 2 (version « P » uniquement) atteint ensuite également 100% de sa puissance. En conséquence, la pompe ou les deux pompes fonctionnent à 100% de leur puissance afin de garantir un replissage pendant la durée restante du mode replissage. Le mode de service succède au mode de replissage, une fois ce dernier terminé. Afin d'éviter une mise à l'arrêt prématurée de la / des pompe(s) du capteur en cas de faible production solaire, la / les pompe(s) fonctionne(nt) tout d'abord pendant 12 minutes, pendant que la régulation différentielle détermine la / les puissance(s) optimale(s) des pompes. Après ce délai, la régulation différentielle définit la durée du fonctionnement ultérieur et la puissance de la (des) pompe(s) du circuit solaire. Ce faisant, la puissance s'accélère lorsque la différence de température augmente entre la sonde du capteur et la sonde inférieure du ballon pendant la durée de fonctionnement ou la puissance est jugulée si la différence de température diminue.
Fonction recharge occasionnelle
L'activation de la Fonction Recharge occasionnelle libère la fonction de recharge, de façon à ce que le gallon soit réchauffé une fois uniquement via la résistance chauffante à 55°C (température de consigne diurne). Cette fonction est utile lorsqu'il convient de réchauffer le gallon et que la production solaire ne suffit pas. Dès que la température de consigne est atteinte, la Fonction Recharge occasionnelle est désactivée.
Fonction vacances
L'activation de cette fonction met, pour la durée programmée des vacances (1...99 jours), le mode de fonctionnement sur OFF. La fonction solaire, mais aussi la fonction de recharge sont ainsi désactivées.
2.5 Structure et fonctionnement
L'installation solaire Saunier Duval HelioSet est une installation solaire thermique permettant la production d'eau chaude. Lorsque l'installation solaire est à l'arrêt, le fluide caloporteur s'écoule du champ de capteurs, composé de 2 ou 3 capteurs, et des conduites des ballons solaires. Ce principe de vidange permet d'éviter des dégâts sur l'installation solaire dus au gel et à un excès de chaleur. Pour une protection antigel supplémentaire, le fluide caloporteur est composé d'un mélange d'eau et de glycol.
Fig. 2.3 Composants principaux du système HelioSet avec ballons S-FE 250 SE-c et 350 SEP-c (schéma de principe sans accessoires de raccordement)
Légende
1 Conduite de départ solaire 2 Conduite d'eau froide 3 Régulation 4 Conduite d'eau chaude 5 Sonde du ballon supérieure 6 Résistance chauffante 7 Échangeur thermique solaire 8 Sonde inférieure du ballon 9 Tubage solaire intégré 10 Soupape de sécurité 11 Robinet de remplissage / vidange inférieur 12 Pompe du capteur 1 13 Robinet de remplissage / vidange supérieur 14 Pompe du circuit solaire 2 (version P uniquement) 15 Conduite de retour solaire 16 Champ de capteurs 17 Sonde de température du capteur
Le système se compose de trois éléments principaux : A 2-3 capteurs,
C un gallon solaire avec pompe(s) intégrée(s) et commande.
Capteurs a
Il s'agit ici de capteurs plans HelioPlan SRD 2.3 (16) ou de HelioPlan SRDV 2.3 à absorbeurs à serpentin. Une sonde de capteur (17) fixée dans le capteur mesure la température du capteur.
Tubage b
La tuyauterie du système se compose de la conduite de départ (1) et de la conduite de return (15). Dans la maison, les conduites sont installées l'une à côté de l'autre dans une isolation couvrant également le cable pour la sonde de capteur (17). Ce module porte également le nom de « tube solaire en cuivre 2 en 1 ». Afin d'établir une connexion avec le toit, les conduites en cuivre sont dégagées de leur isolation, rallongées en conséquence, isolées individuellement, et fixées sur le capteur au moyen de raccords à visser.
Remarque!
Étant donné le dimensionnement de la tuyauterie, veillez à utiliser exclusivement un tube en cuivre au diamètre interne de 8,4 mm pour l'installation.
Saunier Duval recommande le « tube solaire en cuivre 2 en 1 », disponible en accessoire, en longueur 10m ou 20m. Il est facile à monter et permet à l'installation de fonctionner de manière optimale et sécurisée.
Les ballons électriques S-FE 250 SE-c et 350 SEP-c possèdent respectivement un volume de replissage d'env. 250I et 350I. Ils sont équipés d'un échangeur thermique solaire et d'une résistance chauffante.
L'échangeur solaire (7) se situe dans la partie inférieure du ballon. Cet échangeur est connecté au circuit de capteurs. La résistance chauffante située (6)
Dans la partie supérieure, la résistance chauffante sert au réchauffage du ballon lorsque le rayonnement solaire est insuffisant.
Les deux sondes du gallon (5) et (8) indiquent les températures relevées sur le régulateur (3), intégré au gallon.
Les autres pièces intégrées au gallon de stockage sont les pompe(s) du capteur (12) et (14), qui assurent la circulation du fluide caloporteur dans le circuit solaire, une soupape de sécurité (11) et deux robinets de remplissage et de vidange (11) et (13). Le ballon sert à l'approvisionnement en eau sanitaire qui entre par la conduite d'eau froide (2) et s'écoule par la conduite d'eau chaude (4).
Circuit solaire
Le circuit solaire contient 1-2 capteurs (16) dont l'extrémité du tube supérieur est raccordée à la conduite de départ solaire en cuivre (1). L'autre extrémité de cette conduite est connectée au raccordement supérieur de l'échangeur solaire (7). Le raccord inférieur de l'échangeur thermique solaire passe par une partie du tubage solaire (9) intégrée au ballon pour déboucher sur le côté d'aspiration de la pompe(s) du capteur (12) et (14). La / les pompe(s) aspire(nt) le liquide caloporteur dans le tube en cuivre solaire (15) relié au raccord situé le plus bas du champ de capteurs (16).
La tuyauterie solaire (9) intégrée au ballon contient également les robinets de remplissage et de vidange (11) et (13) ainsi que la soupape de sécurité (10).
Le circuit solaire renferme un mélange de fluide caloporteur et d'air. Le fluide caloporteur se compose d'une préparation à base de mélange eau-glycol contenant également des inhibiteurs. La quantité de fluide caloporteur ajoutée doit être calculée afin que seul l'échangeur solaire (7) contienne du fluide caloporteur lorsque l'installation est à l'arrêt. En revanche, les capteurs (16) et les tubes de départ solaire en cuivre (1) et (15) ne contiennent que de l'air.
Il n'est pas indispensable d'intégrer un vase d'expansion au circuit solaire puisque le circuit solaire n'est pas entièrement rempli de fluide caloporteur. Il faut plutôt que l'air du circuit soit en quantité suffisante afin de compenser l'expansion du volume du fluide caloporteur chauffé. L'air contenu dans le circuit revêt donc une importance fonctionnelle. Le montage d'un conduit d'évacuation sur l'installation est hors de question puisque l'air doit impérativement rester dans l'installation.
Fonctionnement de l'installation solaire
Lorsque la différence de température entre la sonde de capteur (17) et la sonde de capteur inférieure (8) dépasse une valeur limite déterminée, la / les pompe(s) du capteur (12) et (14) se met(tent) en marche. Elle(s) aspire(nt) le fluide caloporteur de l'échangeur thermique solaire (7) via la conduite de return du tube en cuivre solaire (15), par les capteurs (16) et par le return du tube en cuivre solaire (1) pour injecter le fluide dans l'échangeur solaire du ballon.
L'air contenu jusqu'à présent dans les capteurs (16) est éjecté des capteurs et passe par la conduite de refoulement du tube en cuivre solaire (1) dans l'échangeur solaire (7). La plupart de l'air est ensuite recueillie dans les spires supérieures du serpentin de chauffage de l'échangeur thermique solaire. Le fluide caloporteur est maintenu dans la partie restante de l'échangeur solaire, puisque les contenus des capteurs (16) et des tubes solaires en cuivre (1) et (15) sont inférieurs en volume à celui de l'échangeur solaire (7) dans le gallon.
Dès que les capteurs (16) et les tubes solaires en cuivre (1) et (15) sont remplis de fluide caloporteur, le régime de la/des pompe(s) diminue, puisque les colonnes de fluide ascendant et descendant se compensent en raison du très petit diamètre des tubes solaires en cuivre. Par
Consequent, la / les pompe(s) ne doit / doit plus que compenser la résistance hydraulique de l'installation.
Si, après une certaine période de service, la différence de température entre la sonde du capteur (17) et la sonde inférieure du gallon (8) passe en-dessous d'une température déterminée sur la base des courbes mémorisées, la régulation (3) arrête la / les pompe(s) du capteur. Le fluide caloporteur regagne alors l'échangeur thermique solaire (7) via la conduite de retour solaire (15) et la / les pompe(s). L'air contenu par la partie supérieure de l'échangeur solaire est réinjecté simultanément par la conduite de refoulement du tube solaire en cuivre (1), dans les capteurs (16) et dans la conduite de trajet de retour du tube solaire en cuivre (15).
Équipement
Le ballon solaire est livré complètement monté et est déjà rempli de fluide caloporteur lors de la livraison. Il n'est donc pas nécessaire de le remplir lors de la mise en fonctionnement.
Afin de leur garantir une grande longévité, les réceptacles et les serpents de chauffage sont émaillés côté eau sanitaire. Une anode de magnésium effectuant la tâche d'une anode active a été installée en série pour protéger l'installation de la corrosion. Pour assurer une protection durable contre la corrosion, procédez à un entretien annuel de cette anode active.
Protection antigel
Si le gallon reste pendant une longue période hors service dans une pièce non chauffée (par ex. pendant les vacances d'hiver), vidangez-le entièrement pour éviter des dommages causés par le gel.
Prévention des brûlures
L'eau contenue par le gallon peut, indépendamment de la production solaire et du réchauffage, atteindre 80°C.
Risque de brûlure
Si la température de l'eau qui sort des points deuisage est supérieure à 60°C, il existe un risque de brûlure.
Montez un mélangeur thermostatique dans la conduite d'eau chaude, comme décrit à la section 6.6 de la notice d'installation et de maintenance ou utilisez le kit solaire ou la plaque de connexion solaire. Réglez le mélangeur thermostatique sur < 60^ puis contrôlez la température au point deuisage de l'eau chaude.
Résistance chauffante électrique
La résistance chauffante d'une puissance de 2,7 kW (S-FE 250 SE-c) ou 3,6 kW (S-FE 350 SEP-c) (à 230 V, 50 Hz) dispose d'un limiteur de température de sécurité (STB 1). Le thermostat de sécurité du limiteur de température de sécurité (STB 1) coupe la résistance chauffante électrique, afin d'empêcher tout fonctionnement à sec en cas d'omission du remplissage du gallon. Un deuxième limiteur de température de sécurité STB 2 limite la température de sortie maximale du gallon à une valeur inférieure à 100°C. Cet arrêt de sécurité, déclenché par un ou les deux limiteurs de température de sécurité (STB 1 ou STB 2), ne peut être réinitialisé que par un installateur spécialisé.
2.6 Canalisations solaires
L'installation solaire Saunier Duval est un système hydraulique fermé. La transmission de chaleur vers les consommateurs d'énergie ne peut s'effectuer que par le biais des échangeurs à cause de la spécificité du liquide caloporteur. Veillez à ce que les conditions suivantes soient réunies afin de garantir un fonctionnement irréprochable tout en optimisant la consommation d'énergie :
- Pour le tubage solaire, vous ne pouvez utiliser qu'un tube en cuivre d'un diamètre intérieur de 8,4 mm. En raison de son montage facile et rapide, nous conseillons le « tube solaire en cuivre 2 en 1 », disponible en accessoire, en longueur de 10 m pour installation sur toiture ou en longueur de 20 m pour installation dans la cave. Les deux tubes en cuivre composant la conduite de refoulement et la conduite de retour du « tube solaire en cuivre 2 en 1 » sont déjà isolés et contiennent en plus le câble de la sonde de capteur.
- Seuls des raccords bicones dont la température autorisée par le fabricant s'élève à 200°C peuvent être utilisés.
Nous recommandons d'utiliser les raccords bicones compris dans les accessoires « tube solaire en cuivre 2 en 1 », longueur 10m et « tube solaire en cuivre 2 en 1 », longueur 20m !
Risque d'endommagement.
La foudre peut entraîner la destruction du système électronique de l'installation solaire, du système de chauffage ou dans la maison.
Raccordez le circuit solaire à la terre au niveau du capteur.
Montez par exemple à cet effet des colliers de mise à la terre sur les conduites du circuit solaire et raccordez ces premiers à l'aide d'un cable de 16mm² à un rail de liaison equipotentière.
Lorsque votre maison est déjà équipée d'un paratonnerre, raccordez les capteurs à ce dernier.
2.7 Caractéristiques du fluide caloporteur
Les données ci-dessous se rapportent au fluide caloporteur Saunier Duval.
Le fluide caloporteur Saunier Duval est un produit antigel et anticorrosion prêt à l'emploi. Il présente une résistance aux chocs thermiques très élevée et peut être utilisé en association avec des capteurs plans Saunier Duval.
Le fluide caloporteur présente en outre une résistance aux chocs thermiques élevée.
Les inhibiteurs garantissant une protection anticorrosion efficace sur tous les métaux employés (installations mixtes).
Risque d'endommagement.
Le remplacement du fluide caloporteur Saunier Duval par de l'eau ou d'autres liquides peut entraîner la destruction des capteurs ou d'autres pièces de l'installation par le gel ou la corrosion. Ne remplissez l'installation que par le fluide caloporteur Saunier Duval.
Vous pouvez conserver indéfiniment le fluide caloporteur Saunier Duval dans un réseau fermé et étanche à l'air.
Le contact du produit avec la peau est sans danger ; en cas de contact avec les yeux, une légère irritation est à craindre ; rincez-vous immédiatement les yeux avec de l'eau. Veuillez observer les prescriptions de la fiche technique de sécurité, voir paragraphe 3.1.2 de la notice d'installation et de maintenance.
2.8 Protection antigel et anticorrosion du circuit solaire
Afin de protéger l'installation solaire de manière fiable contre le gel et la corrosion, lorsqu'un remplissage ou une recharge s'avère nécessaire, utiliser exclusivement le fluide caloporteur Saunier Duval non dilué.
Remarque
Une installation remplie de fluide caloporteur Saunier Duval peut résister à des températures allant jusqu'à environ -28°C. Même en cas de températures extérieures plus basses, le gel ne cause pas de dommages immédiats car l'effet d'éclatement de l'eau est réduit. Contrôlez l'effet de la protection antigel une première fois après remplissage de l'installation, puis une fois par an.
Pour un contrôle rapide et simple, nous vous recommandons le refractomètre Saunier Duval.
Il est en outre possible d'utiliser un contrôleur de protection contre le gel classique.
Suivez les notices d'emploi associées.
Sécurité
Danger de brûlure!
L'intérieur des capteurs peut atteindre une température de 200°C en cas de rayonnement solaire. Une fois la mise en fonctionnement du système solaire effectuée, retirez le film de protection solaire installé en usine.
Danger de brûlure!
L'intérieur des capteurs peut atteindre une température de 200°C en cas de rayonnement solaire.
Évitez d'effectuer des travaux de maintenance en plein soleil.
Remarque!
Pour l'installation solaire HelioSet, les capteurs HelioPlan SRD 2.3 ne doivent être montés qu'à l'horizontal et les capteurs SRDV 2.3 uniquement verticalement (ne sont pas disponibles dans tous les pays).
Fig. 2.4 Champ de 2 capteurs HelioPlan SRD 2.3 en montage sur toiture
Fig. 2.5 Champ de 2 capteurs HelioPlan SRDV 2.3 (non disponibles dans tous les pays) en montage sur toiture
Fig. 2.6 Coupe du capteur plan Saunier Duval HelioPlan SRD 2.3
Légende
1 Verre solaire de sécurité 2 Absorbeur 3 Isolation en laine minérale (laine minérale) 4 Paroi arrière 5 Cadre aluminium
Les capteurs plans Saunier Duval HelioPlan SRD 2.3 et SRDV 2.3 sont équipés d'un cadre aluminium résistant à l'eau de mer et d'un absorbeur à surface de cuivre avec revêtement sous vide sélectif ainsi que de verre solaire de sécurité. L'isolation thermique des deux capteurs est excellente et durable; elle ne contient pas de CFC et l'isolation de laine minérale résiste aux températures de l'installation hors fonctionnement. Tous les raccordements du capteur SRD 2.3 ont été prévus afin de pouvoir procéder à un montage flexible des jonctions par brasage ou des raccords bicones commandés par Saunier Duval.
Sommaire
1 Remarques relatives à la documentation...... 2 1.1 Conservation des documents.. 2 1.2 Symboles utilisés.. 2 1.3 Validité de la notice 2 1.4 Plaque signalétique 2 1.5 Marquage CE 2
2 Sécurité 2
3 Remarques relatives au fonctionnement.... 3
3.1 Conditions de garantie 3 3.2 Consignes générales 4 3.3 Utilisation conforme de l'appareil 5 3.4 Choix de l'emplacement 5 3.5 Nettoyage 5 3.6 Recyclage et mise au rebut 5 3.6.1 Appareil 5 3.6.2 Emballage 5 3.7 Conseils en matière d'économie d'énergie............6 3.8 Caractéristiques techniques de la résistance chauffante 6
4 Utilisation 6
4.1 Vue d'ensemble des éléments de commande.....6 4.2 Mesures à prendre avant la mise en fonctionnement 6 4.3 Mise en fonctionnement 7
4.3.1 Vue d'ensemble de l'écran 7 4.3.2 Affichage du menu principal 8 4.3.3 Programmation des fonctions du menu principal 8 4.3.4 Choix du mode de fonctionnement 8 4.3.5 Réglage du jour de la semaine en cours 8 4.3.6 Réglage de l'heure actuelle 8 4.3.7 Programmation des fonctions du menu «Programmation» 8 4.3.8 Programmation des fonctions du menu «Fonctions spéciales» 9 4.3.9 Fonction «Recharge occasionnelle» 10 4.3.10 Fonction «Vacances» 10 4.4 Dépannage 10 4.5 Indicateurs d'anomalie 10 4.6 Mise hors fonctionnement 11 4.7 Protection antigel 12 4.8 Maintenance et service après-vente 12 4.9 Contrôle de la soupape de sécurité 13
1 Remarques relatives à la documentation
Les consignes suivantes vous permettront de vous orienter dans l'ensemble de la documentation.
D'autres documents sont également disponibles en complément de la présente notice d'emploi.
Nous déclinons toute responsabilité pour les dommages liés au non-respect des notices.
Autres documents applicables
Lors de l'utilisation de l'installation solaire HelioSet, respectez toutes les notices d'emploi des éléments et composants de l'installation. Ces notices d'emploi sont fournies avec les différents éléments et équipements complémentaires de l'installation.
1.1 Conservation des documents
Conservez la présente notice d'emploi ainsi que tous les documents applicables à portée de main afin qu'ils soient disponibles en cas de besoin.
Transmettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.
1.2 Symboles utilisés
Veuillez respecter les consignes de sécurité de cette notice d'emploi lors de l'utilisation de l'appareil !
Danger!
Danger de mort et risque de blessures!
Danger!
Danger de mort par électrocution!
Danger!
Risque de brûlure et de combustion!
Attention!
Situation potentiellement dangereuse pour le produit et l'environnement !
Remarque!
Ce symbole signale des informations importantes.
- Ce symbole indique une activité nécessaire.
1.3 Validité de la notice
La présente notice d'utilisation est valable exclusivement pour les appareils représentant les références suivantes :
Tab. 1.1 Validité de la notice
| Type d'appareil | Référence |
| HelioSet S-FE 350/3 SE c | 0010008820 |
La référence de votre appareil apparait sur la plaque signalétique.
1.4 Plaque signalétique
Les plaques signalétiques de l'installation solaire HelioSet sont apposées au capteur et au ballon de stockage.
1.5 Marquage ce
Le marquage CE atteste que l'installation solaire HelioSet satisfait aux exigences élémentaires des directives européennes.
2 Sécurité
Les installations solaires Saunier Duval HelioSet ont été conçues selon les techniques et les règles de sécurité en vigueur. Une utilisation non conforme peut néanmoins avoir les conséquences suivantes : constituer une source de danger pour la vie et la santé de l'utilisateur ou d'un tiers ; occasionner des dommages à l'appareil comme à d'autres biens matériels.
Attention!
Les appareils doivent être utilisés exclusivement pour le chauffage de l'eau sanitaire.
Montage
Seul un installateur qualifié, se portant garant du respect des prescriptions, règles et directives en vigueur, est autorisé à installer l'installation solaire HelioSet. Si vous souhaitez bénéficier de la garantie constructeur, l'appareil doit impérativement avoir été installé par un installateur qualifié et/agréé.
Celui-ci est également responsable de l'inspection / de la maintenance, des réparations et des modifications effectuées sur les ballons.
Soupape de sécurité et conduite de purgege
Lors du chauffage de l'eau chaude dans le gallon, le volume de l'eau augmente. Chaque gallon doit donc être équipé d'une soupape de sécurité et d'une conduite de purge.
Pendant l'opération de chauffage, de l'eau sort de la conduite de purgege.
Remarque!
En présence d'un vase d'expansion d'eau chaude, il ne sort pas d'eau de la conduite de purge pendant l'opération de chauffage.
Attention!
Risque d'endommagement.
Si la soupape de sécurité est fermée ou si la conduite de purge est fermée, il peut se créer une surpression dans le gallon solaire qui peut entrainer l'endommagement duallon.
Ne fermez jamais la soupape de sécurité ni la conduite de purge.
Danger!
Risque de brûlures.
La température de l'eau sortant de la soupape de sécurité ou de la conduite de purge peut atteindre 80°C.
Évitez tout contact avec ces composants ou avec l'eau qui sort de ces composants.
Risque de gel
Si vous laissiez le gallon dans une pièce non chauffée sans l'utiliser pendant une longue période (p. ex. pendant les vacances d'hiver, etc.), vous devez auparavant vidanger le gallon complètement.
Modifications
Il est strictement interdit de modifier les composants de l'installation (à l'exception des modifications décrites dans la présente notice).
Attention!
Risques de dommages en cas de modifications non conformes!
Ne procédez jamais vous-même à des interventions ou des manipulations sur le gallon ou la régulation, sur les conduites d'eau et de courant, sur la conduite de purge, sur la soupape de sécurité pour l'eau du gallon ou sur d'autres parties de l'installation.
Fuites
En cas de fuites dans la zone de conduite d'eau chaude entre le gallon et le point de raccordement, il est nécessaire de fermer le robinet d'arrêt d'eau froide du gallon, et de faire réparer les défauts de étanchéité par votre installateur agréé.
3.1 Conditions de garantie
Conditions de garantie de la garantie constructeur Vaillant pour les ballons solaires auroSTEP plus VIH et VEH.
Vaillant atteste que le produit de haute qualité dont vous avez fait l'acquisition est libre de tout défaut de fabrication.
- 5 ans sur le ballon d'accumulation,
- 2 ans sur les autres composants (électronique, pompes, hydraulique, boîtier etc.).
Cette garantie - qui ne substitue ni ne limite vos droits prévus par la loi - s'applique en sus. Vous avez également la possibilité de la faire valeur en lieu et place des demandes pour défaut prévus par la loi que vous pouvez faire valeur auprès du vendeur (en règle générale, l'instituteur).
La garantie n'est valable que pour les ballons solaires auroSTEP plus VIH et VEH (appelé par la suite « ballons solaires ») achetés en France, installés et mis en service par une entreprise spécialisée qualifiée. Elle n'est en outre uniquement valide que s'il est possible de couver qu'une maintenance annuelle correcte du ballon solaire et de l'ensemble de l'installation de chauffage a été effectuée, selon les indications de maintenance. La garantie ne s'applique pas aux accessoires.
Les conditions suivantes sont en outre valables.
Le délai de garantie commence le jour de l'installation; il est toutefois limité à 5 ans ou 2 ans (voir ci-dessus) à partir de l'achat du ballon solaire.
Si pendant le délambda de garantie, contre toute attente, des défauts de matériaux ou de fabrication se produisent, ceux-ci seront résolus gratuitement par notre service clientèle en atelier. Celui-ci détermine seul si un ballon solaire doit être réparé ou échangé. Si le ballon solaire n'est plus fabriqué au moment de l'indication du défaut, nous nous réservons la possibilité de l'échanger contre un produit similaire. Les prestations de garantie effectuées n'entraînent en aucun cas une prolongation du délambda de garantie.
Les prérequis pour une exécution sans entrave des travaux par le service clientèle relevant de votre responsabilité. Vous devez en particulier veiller à ce que le ballon solaire soit facilement accessible. Les coûts seront couverts par vous-même.
La garantie n'est applicable qu'aux défauts de matériel et de fabrication. Elle ne s'applique aucunement aux défauts causés par :
- par la mise en place du gallon solaire sur un site non adapté;
- par l'intégration ou le raccordement de pièces non agréées par Vaillant;
- par une mise en place, une configuration et un type de montage du système insuffisants;
- par l'exécution de travaux de câblage / installation défectueux ou par une manipulation incorrecte pendant ces travaux;
- par une vidange / un remplissage incorrect du circuit solaire;
- par le non-respect de la notice de montage et d'emploi;
- par la non-observation des indications de maintenance de Vaillant pour le ballon solaire et les systèmes solaires, tout spécifique par l'anode de protection en magnésium;
- par un fonctionnement dans des conditions ambiantes non adaptées ou par le recours à des méthodes différentes des spécifications du produit, modes d'emploi ou indications de la plaque signalétique;
- par des cas de force majeure (par exemple tremblement de terre, ouragans, tornades, éruptions volcaniques, inondations, foudre, foudre indirecte, dommages par la neige, avalanches, froid, glissement de terrain, invasions d'insectes) ou autres événements imprévisibles.
Si des interventions sont réalisées par d'autres personnes que notre service clientèle ou par un spécialiste qualifié, la garantie prend fin. Ceci est également valable si le ballon solaire est relié à des pièces non agréées par Vaillant.
La garantie constructeur ne donne lieu à aucun droit autre que la réparation à titre gracieux des pannes, tels que par exemple les droits aux dommages et intérêts.
Important
Comme preuve de vos droits de garantie auprès de notre service clientèle, vous devrez fournir la quittance de paiement ou la facture de l'établissement spécialisé. Veuillez donc conserver ce document avec soin!
Assurance
Il est conseillé de déclarer à l'assurance l'installation solaire comme objet de grande valeur et de l'assurer explicitement contre les dommages causés par la foudre. Une assurance contre les dommages causés par la grêle est de plus judicieuse si vous habitez dans une région particulièrement exposée.
Risque de brûlures
Les composants conducteurs de fluide caloporteur tels que les capteurs et les conduites solaires, ainsi que les conduites d'eau chaude sont brûlants en mode solaire.
Vérifiez la température avant de toucher à ces composants.
Attention!
Risque de blessures en cas de modification inappropriée.
Toute modification inappropriée sur l'installation solaire peut entraîner une sortie de vapeur, un risque d'explosion ou un endommagement de l'installation.
Ne procédez à aucune modification sur le gallon ou le régulateur, les conduites d'eau et de courant (le cas échéant), la conduite de purge et la soupape de sécurité.
L'installation fonctionne de manière autonome après le réglage. Les possibilités de réglage sont décrites au chapitre 4.
Veuillez suivre les consignes suivantes pour un fonctionnement irréprochable de votre installation solaire Saunier Duval :
- N'éteignez jamais l'installation, même avant de partir en vacances ou si vous soupçonnez une panne. Dans ce cas, observez les remarques figurant au chapitre 4.5.
- Ne retirez pas le fusible.
- Ne replissez sous aucun prétexte le circuit de capteurs vous-même.
Remarque!
Ne coupez pas l'alimentation en électricité du ballon solaire!
Les dispositifs de commande et de réglage de la résistance chauffante doivent être raccordés en permanence au réseau électrique.
3.3 Utilisation conforme de l'appareil
L'installation solaire Saunier Duval HelioSet a été conçue selon les techniques et les règles de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque corporel ou mettre en danger la vie de l'utilisateur comme d'un tiers; des répercussions négatives sur l'appareil ou d'autres matériaux pourrait aussi s'ensuivre.
Les composants de l'installation solaire HelioSet ne sont pas destinés à être utilisés par des personnes (enfants compris) à capacités physiques, sensorielles ou intellectuelles réduites ou ne disposant pas de l'expérience ni des connaissances requises, dans la mesure où elles ne sont pas sous la surveillance d'une personne en mesure de garantir leur sécurité ou elles n'obtiennent de cette-ci les instructions d'utilisation des composants de l'installation solaire HelioSet.
Les enfants doivent être surveillés afin d'assurer qu'ils ne jouent pas avec les composants du système solaire HelioSet.
Les installations solaires Saunier Duval HelioSet servent exclusivement à l'alimentation en eau sanitaire chauffée jusqu'à 80°C dans les bâtiments privés et professionnels.
Toute autre utilisation est considérée comme non conforme à l'usage. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultat.
L'utilisateur en assume alors l'entière responsabilité.
L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents associés ; le respect des conditions d'inspection et d'entretien.
Attention!
Toute utilisation abusive est interdite !
Danger!
Risque de brûlures.
Dans le cas du gallon de stockage HelioSet, la température de l'eau sortant des tuyaux peut atteindre 80°C.
Vérifiez la température de l'eau qui s'écoule avant d'y toucher.
3.4 Choix de l'emplacement
Le lieu de montage doit être complètement protégé contre le gel. Si vous ne pouvez garantir cette protection, observez les mesures de protection contre le gel (voir section 4.7).
Remarque!
De plus, un espace séparant l'appareil de matières combustibles ou d'éléments composés de matières combustibles n'est pas nécessaire, puisque la température de la surface de l'appareil ne peut dépasser la température autorisée de 80°C.
Un espace d'au moins 35 centimètres doit être libéré au-dessus du gallon de stockage afin de pouvoir procéder au changement de l'anode de protection en magnésium lors de l'entretien annuel de l'appareil.
3.5 Nettoyage
Nettoyez les éléments extérieurs de votre ballon de stockage à l'aide d'un chiffon humide (éventuellement trempé dans de l'eau savonneuse).
Remarque!
Afin de ne pas endommager l'habillage de votre appareil, n'utilisez jamais des produits de nettoyage agressifs ou des solvants (produits abrasifs de tout type, essence, etc.).
Le nettoyage des capteurs n'est pas nécessaire. Les capteurs solaires se salissant au même titre que les lucarnes. Cependant, la pluie s'avère être à elle seule un agent nettoyant efficace et naturel.
3.6 Recyclage et mise au rebut
Votre installation solaire est composée pour la plus grande partie de matières premières recyclables.
3.6.1 Appareil
Votre ballon de stockage HelioSet, comme tous les accessoires, ne peut être mis au rebut avec les ordures ménagères. Veillez à ce que l'appareil utilisé et ses éventuels accessoires soient mis au rebut conformément aux prescriptions en vigueur.
3.6.2 Emballage
Veuillez confier le recyclage de l'emballage de transport au spécialiste qui a installé l'appareil.
Remarque!
Veuillez respecter les prescriptions légales en vigueur dans votre pays.
Comportement responsable vis-à-vis de la consommation d'eau
Une consommation modérée de l'eau peut contribuer à une réduction considérable des coûts de consommation.
Par exemple : douchez-vous au lieu de prendre des bains. Avec une douche moderne, équipée d'une robinetterie économisant l'eau, vous ne consommerez qu'un tiers des 150 litres d'eau nécessaires au remplissage d'une baignoire.
En outre, un robinet qui goutte se traduit par un gaspillage annuel pouvant atteindre 2 000 litres d'eau, une chasse d'eau qui fuit, 4 000 litres. En revanche, un nouveau joint ne coûte que quelques centimes.
3.8 Caractéristiques techniques de la résistance chauffante
Tab. 3.1 Caractéristiques techniques de la résistance chauffante
| Données de référence de la résistance chauffante | ||
| Température de consigne nocturne | 60 | °C |
| Température de consigne diurne | 55 | °C |
| Mode de fonctionnement de la résistance chauffante du gallon | ||
| Puisance de la résistance chauffante (nuit) | 3600 | W |
| Puisance de la résistance chauffante (jour) | 3600 | W |
| Quantité d'eau chaude à 40°C | ||
| VES40* | 500 | Litres |
| VES40n** | 250 | Litres |
| VES40d*** | 225 | Litres |
| * Quantité d'eau réchauffée par la résistance chauffante (litres)** ** Quantité d'eau réchauffée par la résistance chauffante, la nuit (litres)** *** Quantité d'eau réchauffée par la résistance chauffante, le jour (litres) | ||
4.1 Vue d'ensemble des éléments de commande
Fig. 4.1 Panneau de commande
1 Touche « - » 2 Touche « + » 3 Touche « Mode » 4 Touche des fonctions spéciales 5 Écran
4.2 Mesures à prendre avant la mise en fonctionnement
Lors de la mise en fonctionnement de votre ballon de stockage (p. ex. après sa coupure et sa vidange en raison d'une absence prolongée), procédez comme suit :
- Avant le premier chauffage, ouvrez un point de puissance d'eau chaude afin de vérifier que le ballon est rempli d'eau et que le dispositif de coupure de la conduite d'eau froide n'est pas fermé.
Fig. 4.2 Soupape de vidange pour ballon d'eau sanitaire
- S'il ne coule pas d'eau au niveau du point deuisage d'eau chaude, vérifiez que la soupape de vidange (1) du ballon est fermée et ouvrez ensuite le dispositif de coupure de la conduite d'eau froide.
- Ouvrez un point deuisage d'eau chaude et laissez sortir l'air de la conduite jusqu'à ce que l'eau sortant du point deuisage ne présente plus de bulles d'air.
Remarque!
En cas de fuite éventuelle sur les conduites d'eau chaude situées entre l'appareil et l'endroit de raccordement, veuillez fermer aussitôt le dispositif de coupure d'eau froide devant être monté en contremaître sur la conduite d'eau froide. Faites réparer les fuites par votre artisan spécialisé.
4.3 Mise en fonctionnement
- Mettez l'installation solaire HelioSet en marche en activant l'alimentation électrique de l'installation sur le dispositif de séparation (par ex. fusible ou commutateur de puissance) devant être monté sur place par votre installateur et sélectionnez l'un des modes de fonctionnement © (voir section 4.3.1).
- Au cas où l'alimentation électrique aurait été coupée pendant plus de 30 min., vous devriez alors entre la date actuelle et l'heure.
4.3.1 Vue d'ensemble de l'écran Fig. 4.3 Écran
1 Menu programmation 2 Menu installateur 3 Énergie d'appoint en fonctionnement 4 Programmation plage horaire de rechauffage du ballon solaire 5 Informations 6 Captage d'énergie solaire (affiché et clignotant si en fonctionnement) 7 Température du capteur 8 Curseur réglage 9 Zone d'affichage multifonctions 10 Jour de la semaine en cours 11 Température de l'eau chaude; T^0 consigne ou T^0 réelle 12 Le mode de fonctionnement :
① énergie d'appoint en mode automatique - système solaire activé
Différence énergie d'appoint désactivée - système solaire désactivé
13 Fonctions spéciales :
Recharge occasionnelle / Fêtes
Remarque!
N'interrompez pas l'alimentation en électricité du gallon solaire!
Les dispositifs de commande et de réglage de la résistance chauffante doivent être raccordés en permanence au réseau électrique.
4.3.2 Affichage du menu principal
À la première mise en route de l'appareil, l'instantiateur a programmé la date (jour et année) et l'heure.
À la première mise sous tension, le menu principal s'affiche.
Fig. 4.4 Écran du niveau de commande principal
1 Captage d'énergie solaire (affiché et clignotant si en fonctionnement) 2 Température réelle du capteur solaire 3 Heure actuelle ou LEG pour fonction légionellose lorsque celle-ci est activée 4 Jour de la semaine en cours 5 Température réelle du gallon 6 Mode de fonctionnement en cours
4.3.3 Programmation des fonctions du menu principal
Respectez l'ordre de programmation suivant :
- le mode de fonctionnement
- le jour de la semaine en cours
- l'heure actuelle
4.3.4 Choix du mode de fonctionnement
- À partir du menu principal, appuyez sur la touche (mode) pour afficher le menu « Programmation »
Les modes de fonctionnement suivants s'affichent :
- énergie d'appoint en mode automatique - système solaire activé
- OFF énergie d'appoint désactivée - système solaire désactivé
Le symbole ④ clignote.
- Utilisez les touches et pour désirer le mode de fonctionnement de votre installation.
Le symbole du mode de fonctionnement clignote.
4.3.5 Réglage du jour de la semaine en cours
Appuyez de nouveau sur la touche MODE et utilisez les touches « + » et « - » pour régler le jour de la semaine en cours. Le jour sélectionné clignote.
4.3.6 Réglage de l'heure actuelle
Appuyez de nouveau sur la touche MODE et utilisez les touches « + » et « - » pour régler l'heure actuelle. - Appuyez deux fois sur la touche MODE, afin de retourner au niveau supérieur d'utilisation.
4.3.7 Programmation des fonctions du menu « programmation
- Appuyez 5 fois sur la touche (mode) pour accéder au menu « programmation » (P).
L'écran affiche le menu « Programmation » (P) pour permettre de paramétrer la ou les plage(s) horaire(s) de la fonction :
- réchauffage du ballon solaire
La plage horaire « H1 » clignote et vous pouvez programmer la fonction « réchauffage du ballon solaire »
Fig. 4.5 Écran niveau de programmation
1 Menu programmation 2 Programmation plage horaire de rechauffage du ballon solaire 3 Heure d'arrêt 4 Heure de départ 5 Jour ou groupe de jours :
6 Curseur (indique la valeur à modifier) 7 Plage horaire
Si le ballon a besoin d'être réchauffé lorsque la production solaire est insuffisante, le système active la résistance chauffante.
Il est possible de déterminer un programme horaire qui activera le réchauffage en fonction des périodes fixées par le fabricant et suivant les exigences Bleu Ciel d'EDF :
- la nuit entre 22 et 6 heures, au plus 8 heures
- en journée entre 6 et 19 heures, au plus 2 heures
Tab. 4.1 Vue d'ensemble des plages horaires fixées
| Plaque horsaire | 22-6 heures | 6-19 heures | 19-22 heures |
| Durée de re-charge auto-risée par la résistance chauffante | maximum 8 heures | maximum 2 heures La recharge du gallon doit se terminer avant 19:00. | Pas de fonctionnement de la résistance chauffante. |
| Température de consigne | Température de consigne nocturne ; 60°C | Température de consigne diurne ; 55°C Possibilité de démarrer la résistance chauffante* via les « fonctions spéciales - Fonction Recharge occasionnelle ».(Détails ; voir section 4.3.7), température de consigne diurne = 55°C | Possibilité de démarrer la résistance chauffante* via les « fonctions spéciales - Fonction Recharge occasionnelle ».(Détails ; voir section 4.3.7), température de consigne diurne = 55°C |
| * Il est possible de déclencher un fonctionnement de la résistance chaufante manuelle, si vous nevez réchauffer le gallon en dehors des plages horsaires fixées par le fabricant en fonction des conditions de la société d'approvisionnement énergétique (EDF). | |||
Pour le rechargement du gallon solaire, il est possible de régler quotidiennement, entre 6:00 et 19:00, un programme horaire d'une durée n'excédant pas 2 heures. Le régulateur est équipé d'un programme de base qui peut être personnalisé selon vos besoins.
Tab. 4.2 Programme de base Recharge
| Jour | H1 | |
| Heure de démarriage | Heure d'arrêt | |
| LU | 17:00 | 19:00 |
| TU | 17:00 | 19:00 |
| WE | 17:00 | 19:00 |
| TH | 17:00 | 19:00 |
| FR | 17:00 | 19:00 |
| SA | 17:00 | 19:00 |
| SU | 17:00 | 19:00 |
Le réglage des heures souhaitées s'effectue en trois étapes :
- Sélection du jour ou du bloc de semaine 2. Fixer l'heure de démarrage
- Fixer l'heure de fin
Vous pouvez supprimer une plage de temps en réglant à la même heure le début et la fin de la période. Si vous ne modifiez une plage de temps que pour un bloc hebdomadaire, les périodes réglées le cas échéant pour les autres jours ne sont pas affectées. Vous devrez les modifier ou les supprimer ultérieurement de manière séparée.
Exemple : si vous modifiez le programme de base H1 de MO-FR de 12:00 à 14:00, la plage H1 pour SA et SU reste réglée sur 17:00 à 19:00.
- Appuyez de nouveau sur la touche et à l'aide des touches et choisissez le jour de ou le groupe de jours souhaités pour cette plage horaire selon le tableau ci-après :
Tab. 4.3 Plages horaires possibles
| semaine complète | week-end | du lundi au vendredi | pour chaque jour de laSEMaine |
| MO/TU/WE/TH/FR/SA/SU | MO/TU/WE/TH/FR/SA/SU | MO/TU/WE/TH/FR/SA/SU | LU TU WE etc. |
- Appuyez de nouveau sur la touche et à l'aide des touches et, CHOISEZ I'heure de depart puis I'heure d'arrivee de la plage horaire.
- Appuyez sur la touche (mode) pour revenir au menu principal.
4.3.8 Programmation des fonctions du menu « fonctions spéciales
Fig. 4.6 Écran fonctions spéciales
Légende
1 ON = fonction activée OFF = fonction désactivée 2 Curseur indiquant la fonction sélectionnée 3 Symbole de la fonction sélectionnée
4.3.9 Fonction « recharge occasionnelle
En activant la fonction spéciale « Recharge occasionnelle », l'eau du gallon est réchauffée pour atteindre la valeur de température de consigne régée.
- Appuyez une fois sur la touche (mode):
Le symbole clignote et la fonction « Recharge occasionnelle » est activée au bout de 10 secondes.
Le menu principal s'affiche et les symboles ne sont plus représentés.
Le symbole est affiché si la température de consigne est supérieure à la température du ballon d'eau chaude sanitaire.
Une fois la température de consigne atteinte, la fonction « Recharge occasionnelle » est désactivée automatiquement.
- Pour désactiver la fonction manuelle, appuyez une fois sur la touche (mode).
Le menu principal s'affiche de nouveau au bout de 10 secondes et le symbole n'est plus affiché.
4.3.10 Fonction « vacances
L'activation de cette fonction met, pour la durée régée des vacances (1...99 jours), le mode de fonctionnement sur OFF. Le système solaire, mais aussi la fonction de réchauffage du gallon solaire sont ainsi désactivés.
- Appuyez une fois sur la touche (mode):
Le symbole clignote pendant environ 10 secondes.
- Appuyez sur la touche pour sélectionner le nombre de jours pendant lequel vous partez en vacances.
La fonction est ensuite activée pour la période programmée.
Une fois la durée des vacances programme atteinte, la fonction « Vacances » est désactivée automatiquement.
- Pour désactiver la fonction manuellement, appuyez une fois sur la touche.
Le menu principal s'affiche de nouveau et le symbole n'est plus affiché.
Si la fonction « Protection anti-égratignures » est activée, elle est exécutée le dernier jour des vacances.
4.4 Dépannage
Remarque : en cas de fuites au niveau des conduites d'eau situées entre le gallon et le robinet, veuillez fermer le robinet d'arrêt d'eau froide du gallon. Dans le cas contraire, des dégâts des eaux pourraient s'ensuivre. Faites colmater la fuite par votre spécialiste agréé.
Le robinet d'arrêt d'eau froide se trouve au niveau du raccordement entre l'arrivée domestique d'eau et le ballon (raccordement eau froide), à proximité du ballon.
DANGER! Danger de mort en cas d'interventions inappropriées.
Tous travaux effectués de manière incorrecte sur l'installation solaire peut entraîner un danger de mort.
N'essayez jamais de réparer vous-même votre installation solaire. Faites appel à un professionnel agréé en cas de panne.
4.5 Indicateurs d'anomalie
En cas d'anomalie, le régulateur solaire affiche des messages d'erreur dans la zone d'information de l'afficheur.
Attention! N'essayez jamais de procéder vous-même à l'entretien ou aux réparations de votre appareil et ne remettez l'appareil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.
Tab. 4.4 Dépannage
| Défaut | Cause | Solution |
| L'afficheur est éteint | Coupure de courant électrique | Vérifiez qu'il n'y a pas de coupure du réseau électrique et que l'appareil est correctement branché. Dès que l'alimentation électrique est rétable, l'appareil se remet automatiquement en service. Si le défaut persisté, contactez un professionnel qualifié.En cas d'absence prolongée ou de coupure de courant électrique, il sera nécessaire de programmer à nouveau la date, le jour de la semaine et l'heure.Important : la programmation de la date et de l'année ne peut être réalisée que par un professionnel qualifié. |
| Des gouttes de fluide calopor-teur s'écoulement du circuit solai-re | Fuite du circuit solaire | Récupérez le fluide caloporteur dans un récipient et contactez un professionnel qualifié. |
| Une quantité importante d'eau s'écoule de la soupape de sécuté située sur la tubulure d'eau sanitaire | Dysfonctionnement de la régulation | Remarque : il est normal que des gouttes d'eau s'écoulient de la sou-pape de sécurité lors du réchauffage du ballon. Si la quantité d'eau est importante, contactez un professionnel qualifié. |
| La vitre d'un capteur est cas-sée | - | Contactez un professionnel qualifié. |
| Le gallon ne fournit pas assez d'eau chaude (par temps enso-leillé et en été) | Mauvais réglage de la tempéra-ture de consigne de l'eau chau-de du ballon ou de la vanne thermostatique.Dysfonctionnement de la régulation. | Vérifiez que le réglage de la températe de consigne de l'eau chaude du ballon et de la vanne thermostatique est correct (voir chapi-tre « Données techniques » du manuel d'installation). Si les régages sont corrects, le ballon est probablement entartré. Contactez un professionnel qualifié. |
| L'eau chaude du gallon n'est pas réchauffée pendant la plage horsaire de réchauffage du gallon | Dysfonctionnement de la régulation. | Contactez un professionnel qualifié. |
| NTCA Err | Erreur sur la sonde du capteur solaire | Contactez un professionnel qualifié. |
| TAC1 Err | Erreur sur la sonde de tempé-rature eau chaude sanitaire | Contactez un professionnel qualifié. |
| TAC2 Err | Erreur sur la sonde de tempé-rature retour liquide solaire | Contactez un professionnel qualifié. |
| Autres défauts | Contactez un professionnel qualifié. |
4.6 Mise hors fonctionnement
- Sélectionnez le mode de fonctionnement dans le niveau de commande principal (voir section 4.3.4). Si vous éteignez l'installation pendant les saisons les plus froides de l'année, veuillez consulter les informations relatives à la protection contre le gel, voir section 4.7.
4.7 Protection antigel
Si votre ballon solaire est installé dans une pièce qui n'est pas protégée contre le gel et n'est pas chauffée, celui-ci risque de geler en hiver. Dans ce cas, vidangez votre ballon solaire en hiver.
- Mettez le gallon hors service comme précisé dans la section 4.6.
- Fermez le dispositif de coupure de la conduite d'arrivée d'eau froide du gallon.
Fig. 4.8 Vidange du ballon
Fixez un tuyau ajusté à la soupape de vidange du ballon. - Amenez l'extrémité libre du tuyau à un endroit ajustat pour l'écoulement. Ouvrez la soupape de vidange. - Ouvrez le point de puisage d'eau chaude le plus élevé pour purger et vider complètement les conduites d'eau.
DANGER! Risque de brûlures.
Dans le cas du ballon d'accumulation HelioSet, la température de l'eau sortant de la soupape de vidange peut atteindre 80°C.
Évitez tout contact avec l'eau qui s'écoule.
- Lorsque l'eau est entièrement évacuée, refermez la soupape de vidange et le point de raccordement d'eau chaude.
- Débranche le tuyau de la soupape de vidange.
4.8 Maintenance et service après-vente
Une inspection/un entretien réguliers de l'installation solaire HelioSet par un technicien sont nécessaires pour garantir un fonctionnement et une fiabilité durables, ainsi qu'une grande longévité.
Attention!
Risque d'endommagement en cas de maintenance incorrecte.
Une réparation ou une maintenance effectuée de manière inappropriée peut endommager votre appareil.
N'essayez jamais d'entreprendre vous-même des réparations ou des travaux d'entretien sur votre appareil. Confiez ces tâches à un installateur/agréé. Nous vous recommandons pour cela de conclure un contrat d'entretien pour votre installation solaire avec votre spécialiste/agréé.
Danger!
Si les inspections / les entretiens ne sont pas effectués, la sécurité d'exploitation de l'appareil peut être altérée et entraîner des dommages au matériel et aux personnes.
Le rendement de l'installation risque de ne pas répondre aux attentes.
Remarque!
Lorsque la teneur en calcaire de l'eau est très élevée, il est recommandé de détartrer régulièrement le gallon.
Entretien du gallon
Comme pour l'ensemble du système, une inspection régulière / un entretien régulier du ballon Saunier Duval, effectué(e) par un professionnel est la condition la plus importante pour obtenir un fonctionnement et une sécurité durables, une fiabilité et une longévité véritables.
Le colisage du gallon Saunier Duval comporte une anode de magnésium. Un professionnel devra impératifement contrôler son degré de corrosion dans le cadre de l'entretien / l'inspection annuel(le). L'installateur devra au besoin remplacer l'anode de magnésium usée, et cela exclusivement avec une pièce de rechange originale.
Lorsque la teneur en calcaire de l'eau est très élevée, il est recommandé de détartrer régulièrement le ballon. Si votre ballon ne fournit pas assez d'eau chaude, cela peut indiquer qu'il est entartré. Confiez le détartrage du ballon à un professionnel. Il déterminera les intervalles de détartrage.
Entretien de l'installation solaire
Procédez annuellement à un contrôle du fluide caloporteur. Cette activité fait normalement partie du contrat d'entretien conclu avec votre entreprise spécialisée.
4.9 Contrôle de la soupape de sécurité
Une soupape de sécurité est montée à proximité du ballon, sur la conduite d'alimentation en eau froide.
- Vérifiez le bon fonctionnement de la soupape de sécurité à intervalles réguliers, en l'ouvrant une fois.
VAILLANT GROUP FRANCE SA
«Le Technipole» - 8, avenue Pablo Picasso
94132 Fontenay-sous-Bois Cedex - France
Téléphone: +33 1 49 74 11 11
Télécopie: +33 1 48 76 89 32
Site Internet: www.saunierduval.fr
SA Au capital de 7.328.460 Euros
301 917 233 RCS CRETEIL
SIREN 301 917 233
- Remarques relatives à la documentation
- Description de l'installation 2
- Autres documents applicables
- Conservation des documents
- Symboles utilisés
- Validité de la notice
- Description de l'installation
- Installation solaire
- Ballon
- Principe de fonctionnement
- Fonction du régulateur solaire
- Régulation à température différentielle
- Fonction de recharge
- Temps de charge
- Protection anti-légionelles
- Protection anti-blocage des pompes
- Éphémère
- Remarque!
- Mode de remplissage / de service
- Fonction recharge occasionnelle
- Fonction vacances
- Structure et fonctionnement
- Légende
- Capteurs a
- Tubage b
- Circuit solaire
- Fonctionnement de l'installation solaire
- Équipement
- Protection antigel
- Prévention des brûlures
- Risque de brûlure
- Résistance chauffante électrique
- Canalisations solaires
- Risque d'endommagement.
- Caractéristiques du fluide caloporteur
- Protection antigel et anticorrosion du circuit solaire
- Remarque
- Sécurité
- Sommaire
- Plaque signalétique
- Marquage ce
- Sécurité
- Montage
- Soupape de sécurité et conduite de purgege
- Risque de gel
- Modifications
- Fuites
- Conditions de garantie
- Important
- Assurance
- Risque de brûlures
- Attention!
- Utilisation conforme de l'appareil
- Choix de l'emplacement
- Nettoyage
- Recyclage et mise au rebut
- Appareil
- Emballage
- Comportement responsable vis-à-vis de la consommation d'eau
- Caractéristiques techniques de la résistance chauffante
- Vue d'ensemble des éléments de commande
- Mesures à prendre avant la mise en fonctionnement
- Mise en fonctionnement
- Affichage du menu principal
- Programmation des fonctions du menu principal
- Choix du mode de fonctionnement
- Réglage du jour de la semaine en cours
- Réglage de l'heure actuelle
- Programmation des fonctions du menu « programmation
- Programmation des fonctions du menu « fonctions spéciales
- Fonction « recharge occasionnelle
- Fonction « vacances
- Dépannage
- Indicateurs d'anomalie
- Mise hors fonctionnement
- Protection antigel
- Maintenance et service après-vente
- Entretien du gallon
- Entretien de l'installation solaire
- Contrôle de la soupape de sécurité
Marque : SAUNIER DUVAL
Modèle : HELIOSET 350EPC
Catégorie : Chauffe-eau solaire
