MODE D'EMPLOI EXACONTROL 7 RADIO SAUNIER DUVAL
et manuel d'installation
Exa CONTROL7
ExaCONTROL 7 radio
Saunier Duval

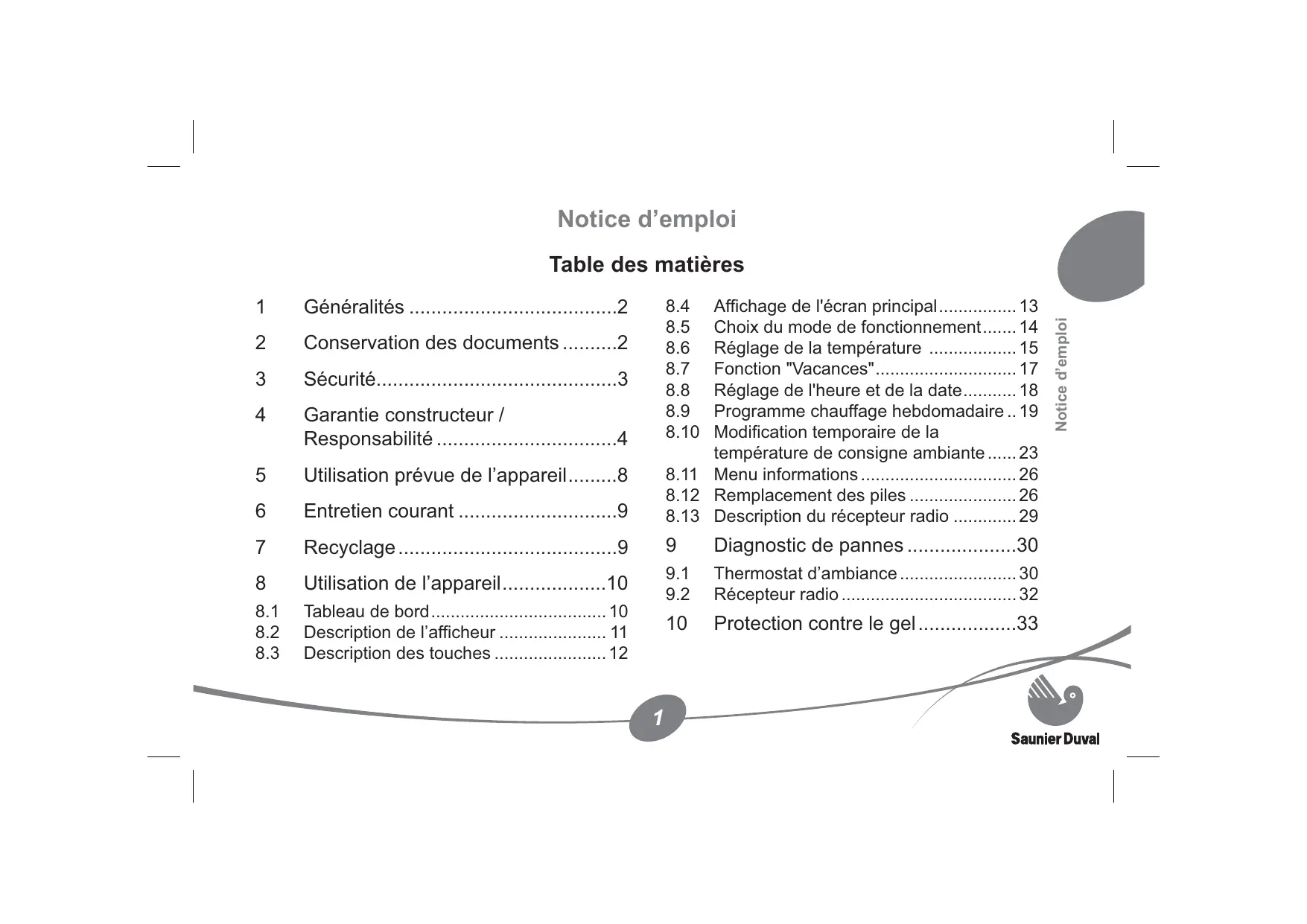

Table des matières
1 Généralités 2 2 Conservation des documents 2 3 Sécurité 3 4 Garantie constructeur / Responsabilité 4 5 Utilisation prévue de l'appareil 8 6 Entretien courant 9 7 Recyclage 9 8 Utilisation de l'appareil 10 8.1 Tableau de bord 10 8.2 Description de l'afficheur 11 8.3 Description des touches 12
8.4 Affichage de l'écran principal 13 8.5 Choix du mode de fonctionnement.....14 8.6 Réglage de la température 15 8.7 Fonction "Vacances" 17 8.8 Réglage de l'heure et de la date 18 8.9 Programme chauffage hebdomadaire.. 19 8.10 Modification temporaire de la température de consigne ambience....23 8.11 Menu informations 26 8.12 Remplacement des piles 26 8.13 Description du récepteur radio 29 9 Diagnostic de pannes 30 9.1 Thermostat d'ambiance 30 9.2 Récepteur radio 32 10 Protection contre le gel 33
Saunier Duval
1 Généralités
ExaCONTROL 7 radio est un thermostat d'ambiance programmable hebdomadaire qui vous assure un confort de chauffage personnalisé selon vos souhaits, vos habitudes et les périodes d'occupation de votre logement.
L'installation et la première mise en fonctionnement de l'appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l'installation et de la mise en fonctionnement selon la réglementation en vigueur.
Il convient également de faire appel à un professionnel qualifié pour l'entretien et les réparations de l'appareil.
2 Conservation des documents
- Veuillez conserver ce manuel ainsi que tous les documents qui l'accompagnent à portée de main afin de pouvoir les consulter en cas de nécessité.
Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.
Saunier Duval
3 Sécurité
Suivez impérativement les consignes de sécurité et les prescriptions suivantes :
- N'apportez pas de modifications :
- N'effectuez jamais vous-même d'opérations de maintenance ou de réparation sur l'appareil.
- Ne modifiez pas les conditions techniques et architecturales à proximité de l'appareil, dans la mesure où celles-ci peuvent exercer une influence sur la sécurité du fonctionnement de l'appareil.
4 Garantie constructeur / responsabilité
Merci d'avoir choisi Saunier Duval Eau Chaude Chauffage France (« Saunier Duval »).
Le thermostat d'ambiance (TA) que vous avez besoin a fait l'objet de nombreux contrôles qualitatifs. Cet appareil doit être installé par un professionnel qualifié à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil ainsi qu'aux caractéristiques du local où il est monté sont respectées. Toutefois, afin que vous puissiez bénéficier au moins de ses performances, votre TA, dès son installation, devra impérativement faire
l'objet de contrôle de fonctionnement et de réglages spécifiques à l'installation sur laquelle il est raccordé.
Saunier Duval vous offre une garantie pièces de deux années qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement.
Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voir plus si nécessaire.
Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen.
La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.
La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de déterioration du PA résultat d'un usage anormal ou abusif, d'une insuffisance
d'entretien. Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières figurant sur les notices d'installation ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.
La garantie pièces constructeur ne couvre pas :
- les déteriorations consécutives à un changement de caractéristiques de la tension électrique d'alimentation.
- les interventions effectuées par d'autres entreprises que celles spécialement qualifiées.
L'étendue territoriale de notre garantie est expressément limitée au territoire de la France métropolitaine pour des produits commercialisés et installés en France.
Cette garantie est consentie sans préjudice de la garantie légale de conformité du bien au contrat prévue aux articles L 211-1 et suivants du Code de la Consommation et de la garantie des vices rédhibitoires prévues aux articles 1641 à 1649 du code civil.
Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultat de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été
réalisée sous sa responsabilité (L 211-4 du code de la consommation). Pour être conforme au contrat, le bien doit :
- Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- correspondre à la description donnée par le vendeur et posseder les qualités que celui-ci aprésentées à l'acheteur sous forme d'échantillon ou de modèle; -présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;
- Présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté
L'action résultant du manquement à l'obligation de conformité se prescrit par deux ans à compter de la délivrance du bien (L 211-12 du code de la consommation).
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus (Article 1641 du code civil).
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice (Article 1648 du code civil, alinéa 1er).
5 Utilisation prévue de l'appareil
L'appareil est fabriqué conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur.
Cet appareil est un thermostat d'ambiance programmable servant à commander une installation de chauffage en fonction de la température ambiantede la pièce où il se situe et également en fonction du programme chauffage enregistré. Toute autre utilisation est considérée comme inadéquate et interdite.
Le fabricant ne sera en aucun cas tenu responsable des dommages ou dégâts résultant d'une utilisation étrangère à l'objet auquel est destiné l'appareil.
Tout risque est supporté intégralement par l'utilisateur.
La notion d'utilisation prévue englobe également le respect des instructions de la notice d'emploi, du manuel d'installation et de tous les documents d'accompagnement ainsi que le respect des conditions d'installation et d'entretien.
Saunier Duval
6 Entretien courant
- Nettoyez le revêtement de l'appareil à l'aide d'un chiffon sec ou légèrement humide. Assurez-vous que l'eau ne pénètre pas à l'intérieur de l'appareil.
- N'utilisez pas de produit abrasif ou de nettoyant car ceux-ci pourraient abîmer le revêtement ou les pièces en plastique.
7 Recyclage
L'appareil se compose en grande partie de matériaux recyclables.
L'emballage, l'appareil ainsi que le contenu du colis ne doit pas être jeté avec les ordures ménagères mais être éliminés conformément à la réglementation en vigueur.

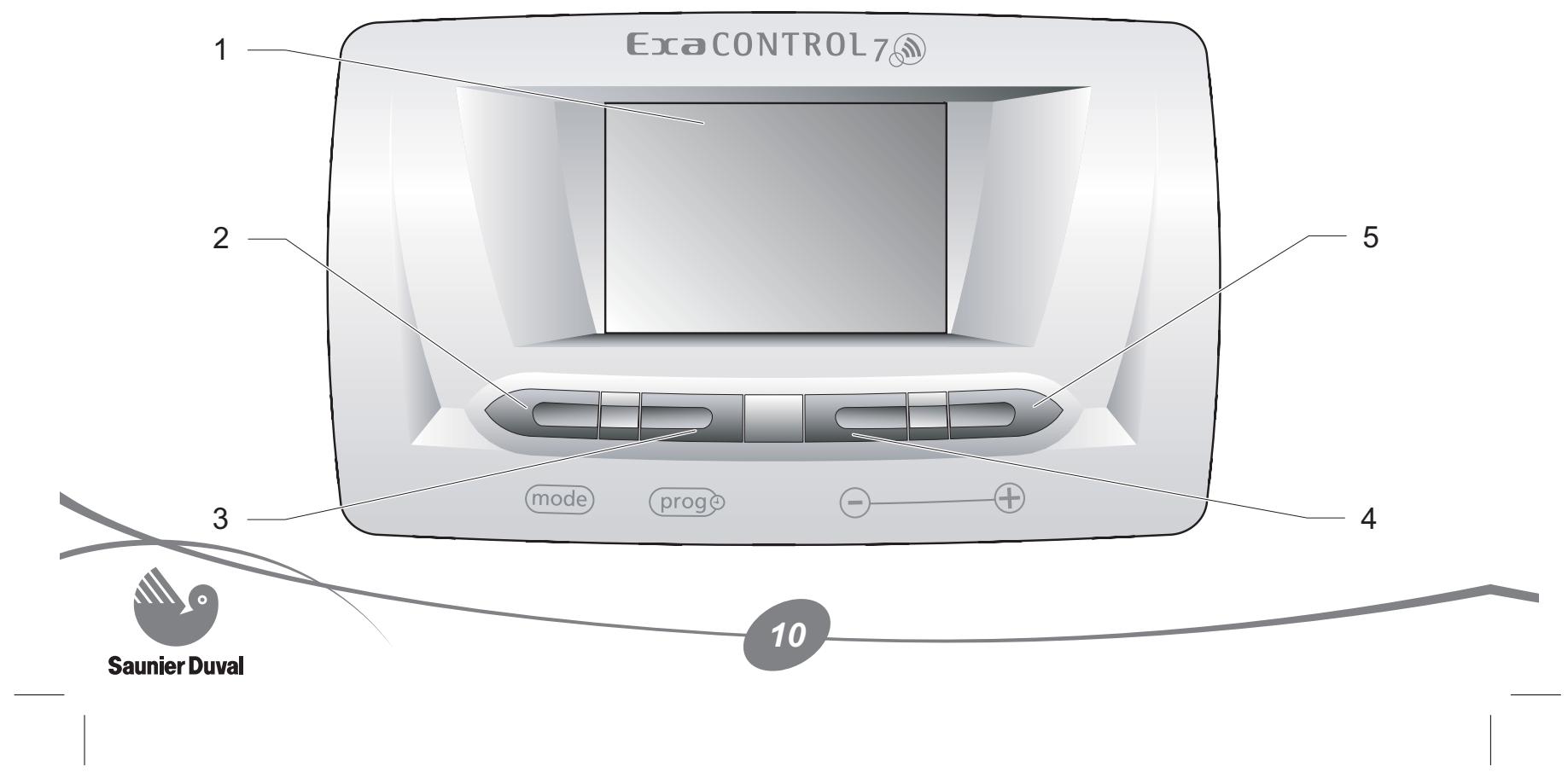

Légende
1 Afficheur 2 Touche (mode) 3 Touche (prog) 4 Touche 5 Touche

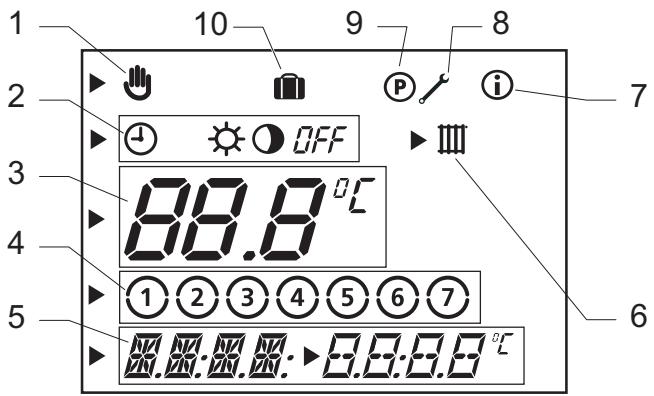

Légende
1 Modification temporaire de la température de consigne ambiantes 2 Modes de fonctionnement 3 Zone d'affichage multifonctions (1) 4 Jours de la semaine 5 Zone d'affichage multifonctions (2) 6 Circuit chauffage 7 Menu Informations 8 Menu installation 9 Menu programmation 10 Fonction vacances
Saunier Duval
8.3.1 Touche (mode)
En appuyant successivement sur la touche (mode), vous avez accès aux réglages suivants:
| Nombre d'appui | Description |
| 1 | Choix du mode de fonctionnement |
| 2 | Réglage de la température chauffage "Confort" |
| 3 | Réglage de la température chauffage "Eco" |
| 4 | Fonction "Vacances" |
| Nombre d'appui | Description |
| 5 | Réglage du jour de la semaine en cours |
| 6 | Réglage de l'heure |
| 8 | Réglage de la date |
8.3.2 Touche (prog)
En appuyant sur la touche (prog):
- successivement : vous pouvez visualiser les différents réglages de l'appareil.
- pendant 5 secondes : vous avez accès au réglage du programme chauffage.
8.3.3 Touche (-
En appuyant sur la touche , vous diminuez la valeur à régler.
8.3.4 Touche
En appuyant sur la touche , vous augmentez la valeur à régler.
8.4 Affichage de l'écran principal
À la première mise sous tension, l'écran principal s'affiche.
IolduaepoON
Légende
1 Mode de fonctionnement en cours 2 Température ambiante de la pièce 3 Jour de la semaine en cours 4 Heure actuelle
Saunier Duval
8.5 Choix du mode de fonctionnement
- À partir de l'écran principal, appuyez sur la touche (mode) pour modifier le mode de fonctionnement de l'appareil. Le symbole (1) clignote.
Utilisez les touches et pour choisir le mode de fonctionnement de voiture installation.
Le symbole du mode de fonctionnement doit avoir le signe.
| Symbole | Mode de fonctionnement |
| ↓ | Automatique : En fonction des plages horaires du programme chauffage, l'appareil commute entre les modes de fonctionnement Confort ou Eco. |
| Confort : Le chauffage fonctionne en fonction de la température Confort régée. |
| Eco : Le chauffage fonctionne en fonction de la température Eco régée. |
| OFF | Arrêt : Le chauffage est arrêté. La fonction de protection contre le gel de l'appareil est activée. |
Le réglage est validé :
- automatiquement au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

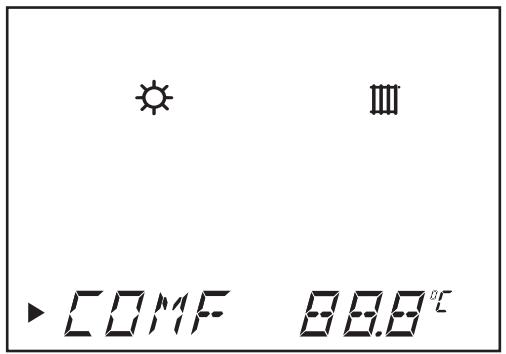

8.6.1 Réglage de la température chauffage "comfort
- À partir de l'écran principal, appuyez 2 fois sur la touche (mode). Utilisez les touches et pour régler la température "Confort". La température réglée clignote.
| Réglage de la température (°C) |
| min. | 5 |
| conseilé | 20 |
| max. | 30 |
Le réglage est validé :
- automatique au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

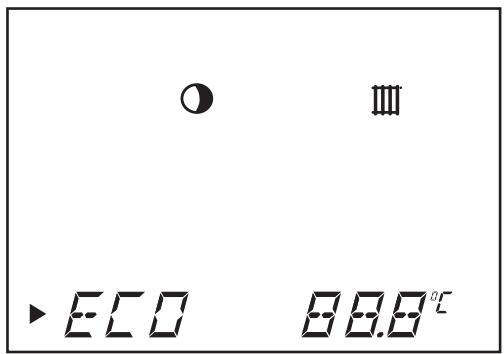

8.6.2 Réglage de la température chauffage "eco
- À partir de l'écran principal, appuyez 3 fois sur la touche (mode). Utilisez les touches et pour régler la température "Eco". La température réglée clignote.
| Où | Réglage de la température (°C) |
| min. | 5 |
| conseilé | 15 |
| max. | 30 |
Le réglage est validé :
- automatique au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
Saunier Duval
Lorsque cette fonction est activée, le mode de fonctionnement de l'appareil est réglé sur OFF pendant votre absence. La protection contre le gel de l'appareil est activée.

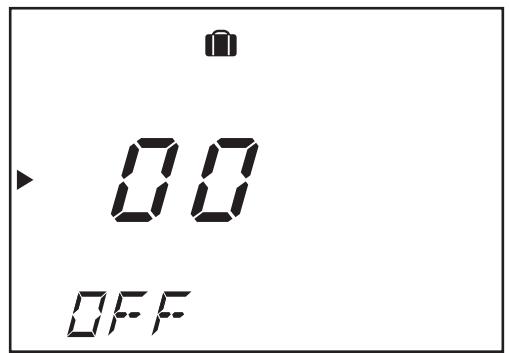

- Appuyez 4 fois sur la touche (prog) : le réglage de la durée des vacances clignote pendant environ 10 secondes.
- êtes absents. Le symbole s'affiche sur l'écran principal.
La fonction est ensuite activée pour le nombre de jours programmé. Une fois la durée des vacances programmée atteinte, la fonction "Vacances" est désactivée automatiquement.
Pour désactiver la fonction manuellement, appuyez une fois sur la touche (mode). L'écran principal s'affiche de nouveau et le symbole n'est plus affiché.
8.8.1 Réglage du jour de la semaine en cours
- À partir de l'écran principal, appuyez 5 fois sur la touche (MODE). Utilisez les touches et pour régler le jour de la période en cours. Le jour sélectionné clignote.
| ① = Lundi | ⑤ = Vendredi |
| ② = Mardi | ⑥ = Samedi |
| ③ = Mercredi | ⑦ = Dimanche |
| ④ = Jeudi | |
Le réglage est validé :
- automatique au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
8.8.2 Réglage de l'heure
- À partir de l'écran principal, appuyez 6 fois sur la touche (mode). Utilisez les touches et pour régler l'heure actuelle.
- Appuyez sur la touche (mode). Utilisez les touches et pour régler les minutes.
Saunier Duval
Le réglage est validé :
- automatiquement au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
Remarque : si la fonction "Calendrier annuel" a été activée par votre installateur, l'horloge se réglera automatiquement sur les heures d’été et d’hiver.
8.8.3 Réglage de la date (*)
Réglage possible uniquement si la fonction "Calendrier annuel" a été activée par votre installateur.
- À partir de l'écran principal, appuyez 8 fois sur la touche (mode).
Utilisez les touches et pour régler la date actuelle: Jour/Mois/Année. Le réglage est validé : - automatiqueauboutde10 secondes: l'écranprincipal s'affiche. - ou après un appui sur la touche (mode): le réglage suivant s'affiche.
8.9 Programme chauffage hebdomadaire
Le programme chauffage hebdomadaire est actif uniquement en mode de fonctionnement automatique.
Remarque : si vous souhaitez passer en programmation journalière, contactez un professionnel qualifié.

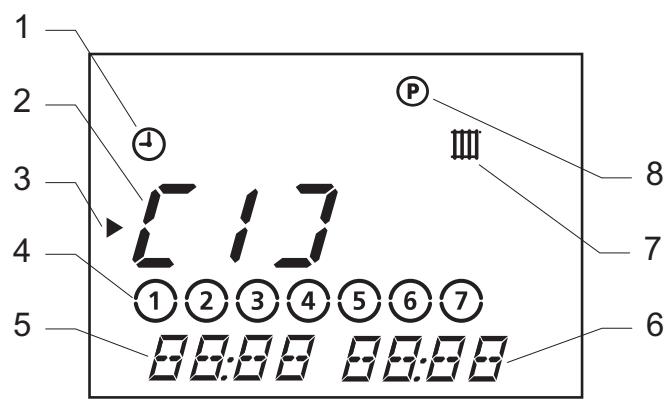

Légende
1 Mode de fonctionnement choisi 2 Plage horaire "Confort" 3 Cursor (indique la valeur à modifier) 4 Jour ou groupe de jours 5 Heure de départ du programme chauffage
Saunier Duval
6 Heure d'arrêt du programme chauffage
7 Programmation plage horaire chauffage
8 Menu Programmation
Vous pouvez déterminer jusqu'à 3 plages horaires de chauffage "Confort".
Exemples de combinaisons :
- [1] : toute la journée
- [1] : le matin et [2] : le soir
- [1] : le matin, [2] : le midi et [3] : le soir
Attention! Les heures des 3 plages ne doivent pas se croiser.
Exemple de programme chauffage hebdomadaire:
! olduə, pocn
Légende
Heure de départ du programme chauffage Heure d'arrêt du programme chauffage
1 Température régée en mode Eco et Confort
Fonctionnement en mode Éco
3 heures de la journée
Plage horaire "Confort"
Fonctionnement en mode Confort
Saunier Duval
Réglages usine des plages horaires :
| Plage horsaire | Jour de semaine / Groupe de jours | Heure de départ | Heure d'arrêt |
| [1] | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 06:00 | 22:00 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 07:30 | 23:30 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 07:30 | 22:00 |
| [2] | - | - | - |
| [3] | - | - | - |
8.9.2 Réglage du programme de chauffage hebdomadaire
- Appuyez environ 5 secondes sur la touche (prog).
La plage horaire ["1"] clignote.
- Choisissez la plage horaire que vous souhaitez programmer à l'aide des touches et .
- Appuyez sur la touche (prog) et à l'aide des touches (+ et -), choisissez le jour de ou le groupe de jours souhaités pour la plage horaire choisie selon le tableau ci-après.
| Semaine complète | 1 2 3 4 5 6 7 |
| Du lundi au vendredi | 1 2 3 4 5 6 7 |
| Week-end | 1 2 3 4 5 6 7 |
| Pour chaque jour de laSEMaine | 1, 2, 3, etc... |
- Appuyez sur la touche (prog) et à l'aide des touches (+) et (−), CHOISISEZ l'heure de départ puis l'heure d'arrêt de la plage horaire.
- Appuyez encore une fois sur la touche (prog) pour programmer la ou les plage(s) horaire(s) suivante(s).
- Répétez les opérations de programmation précédentes.
- Appuyez environ 10 secondes sur la touche (prog) pour quitter le menu programmation.
L'écran principal s'affiche.
8.10 Modification temporaire de la température de consigne ambiantе
Remarques :
- Ce réglage n'est possible qu'en mode de fonctionnement (1) automatique.
- Ce réglage permet de modifier la température de consigne ambiance jusqu'au prochain changement de température du programme chauffage (voir exemple ci-après).

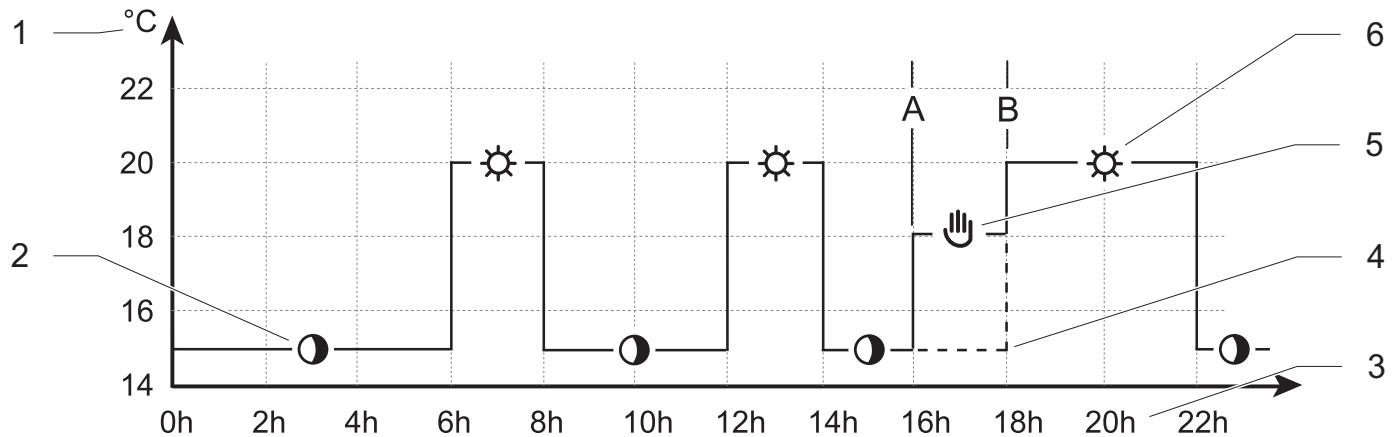

Exemple de modification temporaire de la température de consigne ambiance :
Légende
A Heure de départ de la modification de température B Heure d'arrêt de la modification de température 1 Température réglée en mode Eco et Confort
2 Fonctionnement en mode Eco
3 Heures de la journée
4 Programme chauffage initial
5 Modification temporaire de la température de consigne ambience
6 Fonctionnement en mode Confort
Saunier Duval
- À partir de l'écran principal, appuyez sur la touche ou pour afficher la température de consigne ambiance. Le symbole s'affiche et la température régée précédemment clignote.
- Appuyez sur la touche ou pour régler la température ambiente souhaitée dans la pièce.
La température réglée clignote.
| Réglage de la température de consigne ambiente (°C) |
| min. | 5 |
| max. | 30 |
Le réglage est validé :
- automatique au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
Au prochain changement de température du programme chauffage, le symbole ne sera plus affiché.
- Pour annuler ce réglage, appuyez sur la touche (mode).
- Le message diff s'affiche.
Saunier Duval
Le menu principal s'affiche de nouveau au bout de 3 secondes et le symbole n'est plus affiché.
Ce menu permet de visualiser les différents réglages de l'appareil.
- À partir de l'écran principal, appuyez sur la touche (PROG) autant de fois qu'il est nécessaire pour afficher les informations suivantes :
Le symbole ① s'affiche.
- Affichage de la valeur de la température "Confort" régée
- Affichage de la valeur de la température "Eco" régée
- Affichage des plages horaires régées du programme chauffage
- Affichage de la date (si la fonction "Calendrier annuel" a été activée par votre installateur)
- Affichage du nom commercial de l'appareil

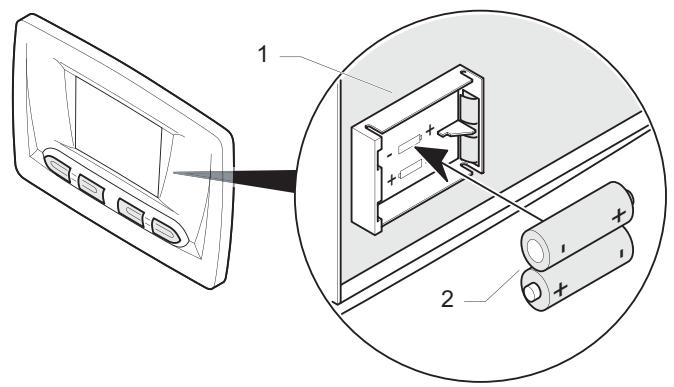

8.12 Remplacement des piles
Saunier Duval

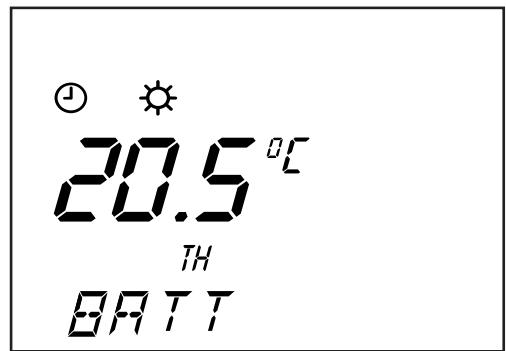

Lorsque "BATT" apparait sur l'afficheur, la durée de vie des piles est équivalente à un mois environ.
Remarques :
- Si les piles ne sont pas replacées à temps, la chaudière fonctionne sans prendre en compte le thermostat d'ambiance.
- Les réglages de l'appareil sont conservés lors du remplacement des piles.
- Nettoyez le compartiment des piles avant d'insérer des piles neuves.
- Ne mélangez pas des piles usées et des piles neuves, ou des piles de types différents.
- N'utilisez pas de piles rechargeables.
- N'exposez jamais les piles à une chaleur excessive ou à une flamme, n'essayez jamais de les démonter et veillez à ce qu'elles ne soient pas en court-circuit.
- Ne conservez pas de piles usées dans l'appareil.
- Si de l'électrolyte fuit et entre en contact avec la peau ou les vêtements, rincez-les immédiatement avec de l'eau.
Légende
1 Tableau de bord
2 Ergot
3 Boîtier
- Retirez le tableau de bord (1) du boîtier de l'appareil (3) en respectant l'ordre des opérations (A) à (C).
Légende
Compartiment à piles Piles
- Remplacez les piles usées par des piles neuves de type "AAA LR03" en respectant leur polarité (sens "+" et "-").
Saunier Duval

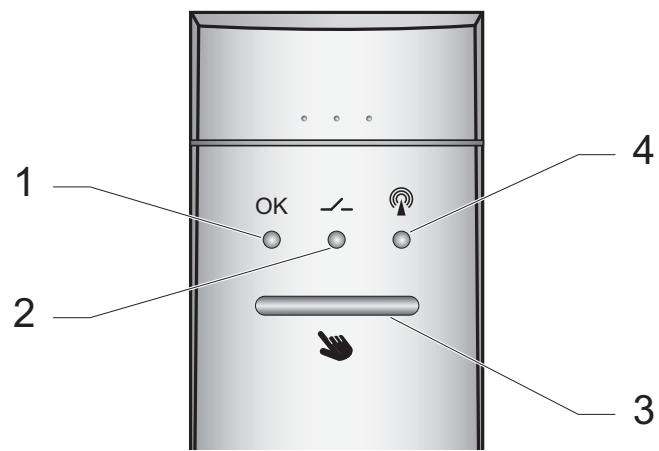

Légende
1 LED verte : Indicateur de fonctionnement du récepteur
2 LED rouge : Indicateur de fonctionnement du circuit chauffage de la chaudière
3 Activation/désactivation du thermostat d'ambiance en cas de panne 4 LED jaune : Indicateur de réception des signaux radio
| LED | Etat | Description |
| OK | Allumée | Fonctionnement normal |
| Eteinte | Problème d'alimentation |
| Clignotante | Problème de communication avec le thermostat |
| - | Allumée | Chauffage allumé |
| Eteinte | Chauffage éteint |
| Clignotante | Forçage manuel du chauffage |
| Clignotante | Réception d'un signal du thermostat |
9 Diagnostic de pannes
Attention!
N'essayez jamais de procéder vous-même à l'entretien ou aux réparations de votre appareil et ne remettez l'appareil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.
En cas d'anomalie :
- Vérifiez les messages d'erreur dans la zone d'affichage multifonctions du thermostat d'ambiance.
- Vérifiez l'état des LED placées sur le récepteur radio.

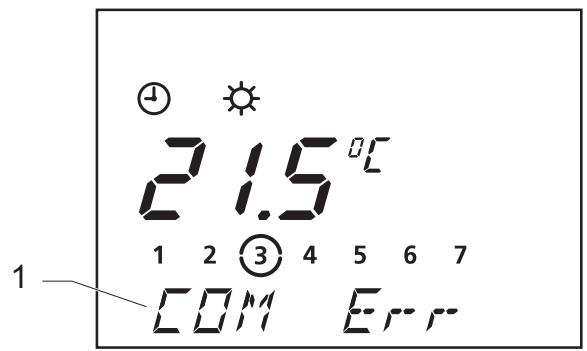

9.1 Thermostat d'ambiance

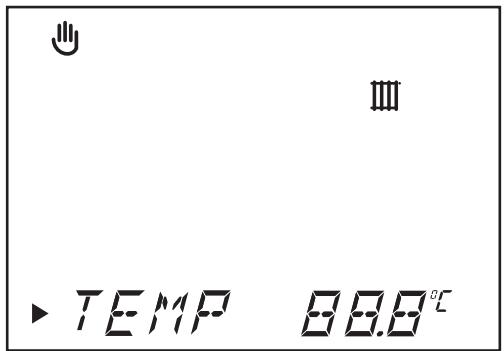

Legende
1 Zone d'affichage multifonctions
Saunier Duval
| Défaut | Cause | Solution |
| L'afficheur est étant | Les piles n'alimentent pas l'appareil | Vérifiez que :
- les piles sont bien installées dans leur compartment
- la polarité des piles n'est pas inversée
- les piles ne sont pas usées. Si c'est le cas, remplacez-les par des piles neuves.
Dès que l'alimentation est rétablie, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié. |
| La température ambiente n'atteint pas la température programmée. | Mauvais réglage des vannes thermostatiques des radiateurs | Vérifiez que les vannes thermostatiques des radiateurs de la pierce ou est installé l'appareil sont réglées au maximum. Si c'est le cas, contactez un professionnel qualifié. |
| BATT | Le niveau des piles est faible | Remplacez les piles (voir chapitre "Remplacement des piles") ou contactez un professionnel qualifié. |
| Autres défauts | - | Contactez un professionnel qualifié. |
Saunier Duval
9.2 Récepteur radio
| Défaut | Cause | Solution |
| L'indicateur de fonctionnement «OK» est étant | Coupure de courant électrique | Vérifiez qu'il n'y a pas de coupure du réseau électrique, que la chaudière est correctement branchée et sous tension.Dès que l'alimentation est rétable, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié. |
| L'indicateur de fonctionnement «OK» clignote | Mauvaise communication entre le thermostat et le récepteur radio | Vérifiez sur le thermostat d'ambiance que :- les piles sont bien installées dans leur compartment- la polarité des piles n'est pas inversée- les piles ne sont pas usées. Si c'est le cas, replacez-les par des piles neuves.Si le défaut persiste, contactez un professionnel qualifié. |
| Autres défauts | - | Contactez un professionnel qualifié. |
10 Protection contre le gel
Le système de protection contre le gel de l'appareil commande la mise en fonctionnement de la chaudière (*) dès lors que :
- La température ambience dans la pièce où est installé l'appareil descend en dessous de 3°C.
- Le récepteur ne reçoit plus de signaux radio du thermostat d'ambiance depuis plus d'une heure (^**). La LED rouge s'allume.
- Utilisez la fonction "Vacances" de l'appareil en lui indiquant la durée de votre absence (voir chapitre "Fonction vacances") pour une absence à durée déterminée.
- Mettez le mode de fonctionnement de l'appareil sur FF pour une absence à durée indéterminée.
- En cas d'absence prolongée, reportez-vous à la notice de la chaudière.
( ) Valable seulement si le mode chauffage de la chaudière est activé. (^*) Dès que le récepteur reçoit un signal du thermostat d'ambiance, le mode de protection contre le gel est désactivé automatiquement. - Pour désactiver le mode de protection contre le gel manuellement, appuyez sur la touche du récepteur radio. La LED rouge s'éteint.
Saunier Duval
Table des matières
1 Remarques relatives à la documentation 37 2 Description de l'appareil 37 2.1 Identification CE 37 2.2 Schéma fonctionnel 38 3 Choix de l'emplacement 38 3.1 Récepteur radio 39 3.2 Thermostat d'ambiance 39 4 Consignes de sécurité et prescriptions 41 4.1 Consignes de sécurité 41 4.2 Décrets, normes, directives 41
5 Installation de l'appareil 42 5.1 Dimensions 42 5.2 Liste du matériel livré 42 5.3 Ouverture de l'appareil 43 5.4 Fixation au mur 43 6 Raccordement électrique 46 7 Mise en service 47 8 Réglages 48 8.1 Réglages recommandés à l'installation 48 8.2 Réglages Service Après-Vente 50
Saunier Duval
Table des matières
9 Diagnostic de pannes 52 10 Contrôle / Remise en fonctionnement 54 11 Information de l'utilisateur 54 12 Données techniques 55
Saunier Duval
1 Remarques relatives à la documentation
- Veuillez remettre l'ensemble des documents à l'utilisateur de l'appareil. L'utilisateur doit conserver ces documents de façon à pouvoir les consulter en cas de nécessité.
Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.
2 Description de l'appareil
L'identification CE indique que les appareils décrits dans ce manuel sont conformes aux directives suivantes :
- Directive relative à la compatibilité électromagnétique (directive 89/336/CEE du Conseil de la Communauté Européenne)
- Directive relative à la basse tension (directive 73/23/CEE du Conseil de la Communauté Européenne)
- Directive relative aux équipements de télécommunication (directive R&TTE 99/5/CEE du Conseil de la Communauté Européenne)

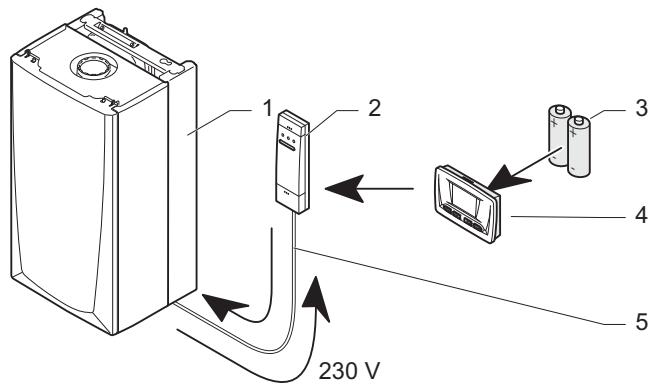

Légende
1 Chaudière 2 Récepteur radio 3 Piles 4 Thermostat d'ambiance programmable 5 Raccordement chaudière
3 Choix de l'emplacement
- N'installez pas l'appareil au-dessus d'un autre appareil qui pourrait l'endommager (par exemple, au-dessus d'une cuisinière susceptible de dégager de la vapeur et des graisses) ou dans une pièce fortement chargée en poussière ou dont l'atmosphère est corrosive.
- L'appareil doit être installé dans une pièce protégée du gel. Prenez les précautions qui s'imposent.
Saunier Duval
3.1 Récepteur radio
- Pour ne pas perturber la transmission radio, installez le récepteur à proximité de la chaudière, à 1.80 mètre du sol environ.
- Éloignez le récepteur radio de toute partie métallique (câbles, tableau électrique, parois métalliques).

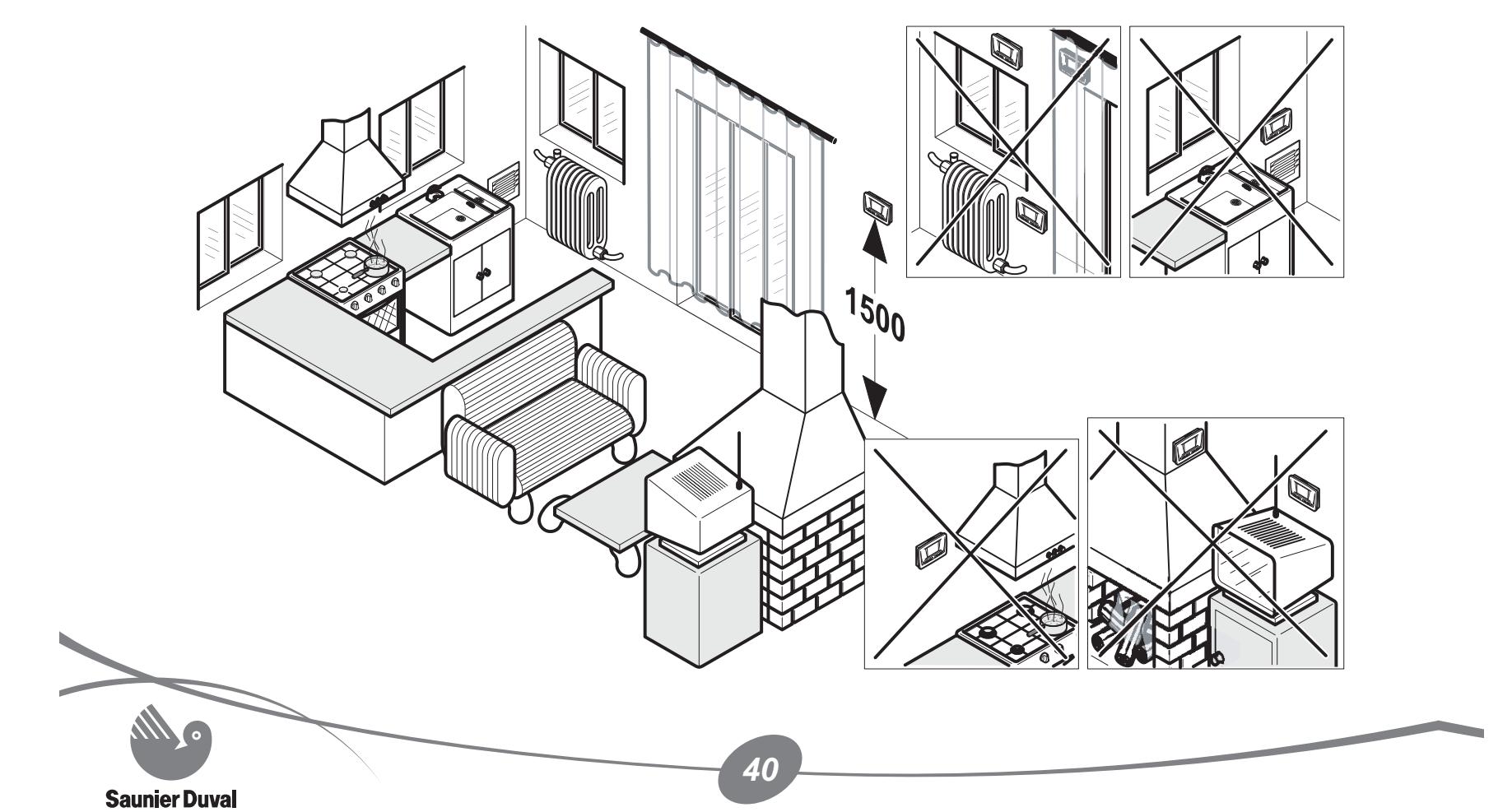

3.2 Thermostat d'ambiance
- Installez l'appareil de manière à garantir un enregistrement optimal de la température ambiantes en le positionnant :
- sur un mur intérieur de la pièce principale de l'habitation,
- à 1.50 mètres du sol environ.
- N'installez pas l'appareil :
- près de sources de chaleur comme des radiateurs, des murs de cheminée, des télévisions, des rayons solaires,
- sur des murs froids,
- entre des meubles, derrière des rideaux ou d'autres objets pouvant gêner l'enregistrement de l'air ambiant de la pièce,
- près de courants d'air pouvant provenir de portes ou de fenêtres.
- Expliquez ces exigences à l'utilisateur de l'ordinateur.
Saunier Duval
4.1 Consignes de sécurité
Toutes interventions à l'intérieur de l'appareil doivent être réalisées par un professionnel qualifié ou le Service APRÈS-Vente Saunier Duval.
L'appareil ne doit être installé que par un professionnel qualifié et responsable du respect des normes et du règlement en vigueur.
Attention! En cas d'installation incorrecte, il y a risque de choc électrique et d'endommagement de l'appareil.
4.2 Décrets, normes, directives
Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-après doivent être respectés dans leur version actuellement en vigueur :
- Norme NF C 15-100 relative à l'installation des appareils raccordés au réseau électrique.
- Norme NF C 73-600 relative à l'obligation de raccordement des appareils électriques à une prise de terre.
Saunier Duval
5 Installation de l'appareil

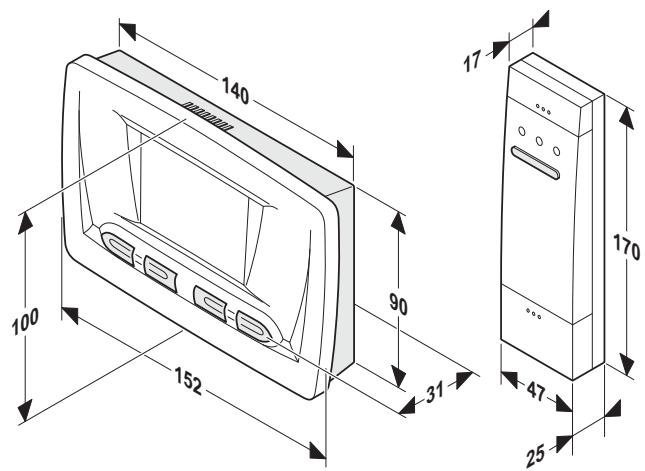

Toutes les cotes dans ce chapitre sont exprimées en mm.
5.2 Nombre de matériels libérés
L'appareil ExaCONTROL 7 radio est livré avec :
- 1 thermostat d'ambiance
- 1 récepteur radio
- 2 sachets contenant 2 vis de fixation avec chevilles
- 2 adhésifs double face (ils permettent de fixer le récepteur radio sans réaliser de perçages dans le mur)
- 2 piles de type «AAA LR03»
- 1 notice
Saunier Duval

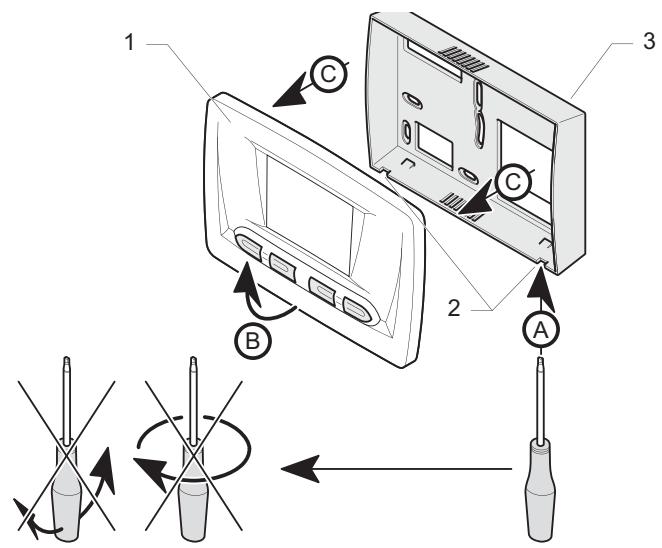

5.3 Ouverture de l'appareil
- Retirez le tableau de bord (1) du boîtier de l'appareil (3) en respectant l'ordre des opérations (A) à (C).
5.4 Fixation au mur
Assurez-vous que les matériaux utilisés pour la réalisation de l'installation sont compatibles avec ceux de l'appareil. - Déterminez l'emplacement de montage. Reportez-vous au chapitre "Choix de l'emplacement".
sene enb sene ene eonn ennn ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nne ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee ennn ne nnee en
Légende
1 Tableau de bord 2 Ergot 3 Boîtier
5.4.1 Récepteur radio
Légende 1 Cheville
2 Orifices de fixation 3 Vis de fixation 4 Récepteur radio 5 Pré-perçage pour le passage des câbles 6 Perçages
- Enlevez les 2 caches aux extrémités du récepteur radio. Fixez le récepteur radio sur un mur à l'aide de vis et de chevilles (non fournies).
- Positionnez le récepteur (4) sur un mur.
- Percez les trous (6) des vis de fixation conformément aux 2 orifices de fixation (2) du boîtier.
- Insérez des chevilles dans les perçages (6).
Saunier Duval

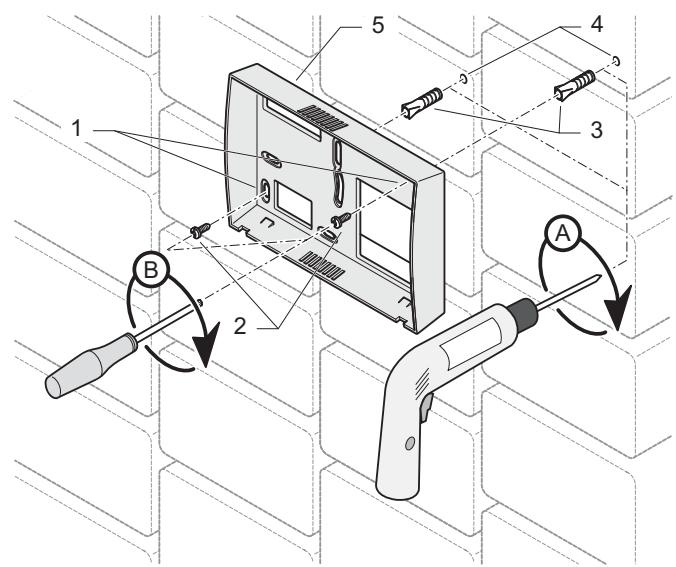

Fixez le boîtier de l'appareil avec des vis de fixation (3).
Légende
1 Orifices de fixation
2 Vis de fixation
3 Chevilles
4 Perçages
5 Boîtier
- Positionnez le boîtier (5) de l'appareil sur un mur.
- Percez les trous (4) des vis de fixation conformément aux 2 orifices de fixation (1) du boîtier.
- Insérez les chevilles dans les perçages (4). Fixez le boîtier de l'appareil avec les vis de fixation (2) comme illustré ci-dessus.
- Remettez en place le tableau de bord sur le boîtier de l'appareil.
Saunier Duval

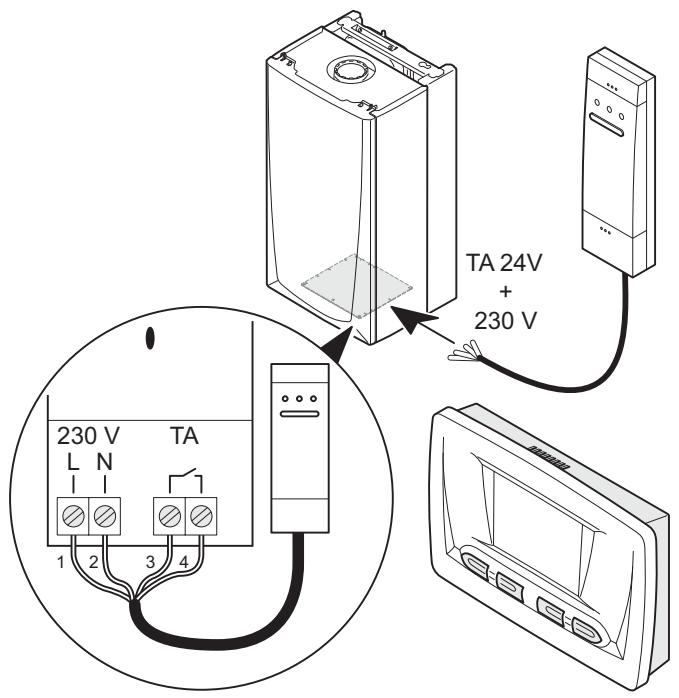

6 Raccordement électrique
Important : le raccordement électrique de l'appareil doit être effectué par un professionnel qualifié.
- Raccordez les câbles (3) et (4) sur le bornier de raccordement TA 24V de la chaudière.
- Raccordez les câbles (1) et (2) au réseau 230V monophasé + terre (bornier de raccordement 230V de la chaudière ou secteur) comme illustré ci-après.
- Respectez le raccordement phase et neutre sur le récepteur radio.
Saunier Duval
Légende
1 Câble noir : raccordement phase
2 Câble bleu : raccordement neutre
3 Câble rouge : raccordement TA 24V
4 Câble marron : raccordement TA 24V
7 Mise en service
- Mettez en service la chaudière.
Légende
1 Compartiment à piles 2 Fiches
- Installez les piles livrées avec l'appareil dans le compartiment à piles (1) en respectant leur polarité (sens "+" et "-"). L'indicateur de fonctionnement «OK» sur le récepteur radio s'allume en vert.
- Ouvrez complètement toutes les vannes thermostatiques des radiateurs dans la pièce où le thermostat d'ambiance est installé.
Remarque: pour forcer une demande de chauffage sur la chaudière, appuyez sur la touche du récepteur radio. La LED rouge clignote.
Saunier Duval
8 Réglages
L'accès aux données techniques de l'appareil permet d'effectuer certains réglages et d'analyser d'éventuels dysfonctionnements.
8.1 Réglages recommandés à l'installation
Pour adapter l'installation de façon optimale, il est nécessaire de régler quelques paramètres.
- Appuyez pendant plus de 10 secondes sur la touche (mode) pour accéder au menu de paramétrage. Lorsque et "CODE 00" apparais
- Validate en appuyant sur la touche (mode). Lorsque le premier menu "COMF" apparait, utilisez les touches ou - pour selectionner la valeur souhaitee.
- Appuyez sur la touche (mode) pour passer au menu suivant (voir tableau ci-après).
- Pour valider tous les réglages, appuyez pendant plus de 1 0 secondes sur la touche (mode).
L'afficheur revient à sa position normale au bout de 1 minute sans manipulation ou après un nouvel appui de plus de 10 secondes sur la touche (mode).
Saunier Duval
| Menu | Intitulé | Action / Information |
| COMF | Choix de la température chauffage "Confort" | Choisissez une valeur entre 5 °C et 30 °C. (réglage usine : 20 °C) |
| ECO | Choix de la température chauffage "Eco" | Choisissez une valeur entre 5 °C et 30 °C. (réglage usine : 15 °C) |
| P7.P1 | Choix du programme chauffage | Choisissez entre P1 et P7 :
P1 = programmation journalière
P7 = programmation hebdomadaire (réglage usine) |
| DATE | Activation du calendrier annuel | Choisissez une valeur :
0 = réglage de la date désactivié (réglage usine)
1 = réglage de la date activé |
Remarque : appuyez environ 20 secondes sur la touche (mode) pour rétablir les valeurs de réglage d'usine des paramètres de l'installation et de la programmation du temps.
L'affichage clignote ensuite à trois reprises et tous les paramètres sont rétablis aux valeurs de réglage d'usine.
8.2 Réglages service après-vente
- Appuyez pendant plus de 10 secondes sur la touche (mode) pour accéder au menu de paramétrage. Lorsque "CODE 00" apparait, utilisez les touches ou jusqu'à obtenir "35" sur l'afficheur.
- Validatez en appuyant sur la touche mode. Le premier menu "CH On" apparaît.
- Appuyez sur la touche (mode) pour passer au menu suivant (voir tableau ci-après). Utilisez les touches ou pour selectionner la valeur souhaitation.
- Pour valider tous les réglages, appuyez pendant plus de 10 secondes sur la touche (mode).
L'afficheur revient à sa position normale au bout de 1 minute sans manipulation ou après un nouvel appui de plus de 10 secondes sur la touche (mode).
Saunier Duval
| Menu | Intitulé | Action / Informations |
| CH On | Forçage du chauffage | Une demande chauffage de 50°C est simulée. Le brûleur et la pompé de la chaudière s'allument. |
| RF On | Test communication radio | Le thermostat d'ambiance envoi un signal toutes les 5 secondes au récepteur radio. L'indicateur sur le récepteur radio clignote à chaque signal reçu. |
| - | - | Affiche tous les segments de l'afficheur. |
| VERS | Version du logiciel | Affiche la version actuelle du logiciel de l'appareil. |
| CTIN | Correction de la valeur de la température ambiente | Ajuste la valeur affichée à ± 3 °C (réglage usine : 0) |
Vous trouverez la liste de certains codes définis dans la notice d'emploi. Les pannes décrites dans ce chapitre exigent l'intervention d'un professionnel qualifié et si nécessaire celle du Service Après-Vente Saunier Duval.
| Défaut | Cause | Solution |
| L'indicateur «OK» du récepteur radio est étéint | - Coupure de courant électrique
- Câble de raccordement défectueux
- Récepteur radio défectueux | • Vérifiez qu'il n'y a pas de coupure du réseau électrique, que la chaudière est correctement branchée et sous tension.
• Vérifiez le raccordement électrique entre le récepteur radio et la chaudière. |
| L'indicateur «OK» du récepteur radio clignote | - Défaut de transmission du signal radio
- Thermostat d'ambiance défectueux | • Vérifiez que :
- les piles du thermostat d'ambiance sont bien installées dans leur compartment.
- la polarité des piles n'est pas inversée.
- les piles ne sont pas usées. Si c'est le cas, remplacez-les par des piles neuves.
• Vérifiez la communication radio entre le thermostat et le récepteur en utilisant le menu “RF On” du thermostat (voir chapitre “Réglages ServiceAprès-Vente”). |
10 Contrôle / remise en fonctionnement
Après avoir installé l'appareil, vérifiez son bon fonctionnement :
- Mettez l'appareil en marche selon les indications de la notice d'emploi et contrôlez qu'il fonctionne correctement.
- Contrôlez l'ensemble des dispositifs de commande et de sécurité, leur réglage et leur état de fonctionnement.
L'utilisateur de l'appareil doit être informé du maniement et du fonctionnement de son appareil.
- Expliquez-lui le fonctionnement de l'appareil de telle façon qu'il soit familiarisé avec son utilisation.
- Examinez la notice d'emploi ensemble et répondez, le cas échéant, à ses questions.
- Donnez tous les manuels et documents concernant l'appareil à l'utilisateur et demandez-lui de les conserver à proximité de l'appareil.
- Présentez à l'utilisateur tout particulièrement les consignes de sécurité qu'il doit respecter.
Saunier Duval
12 Données techniques
| Description | Unité | ExaCONTROL 7 radio |
| Fréquence d'émission/réception | MHz | 868 |
| Portée moyenne en champ libre (*) | m | 120 |
| (*) Variable en fonction des conditions d'installation et de l'environnement électromagnétique |
| Thermostat d'ambiance |
| Température ambiente max. autorisée dans la pièce où est installé l'appareil | °C | 50 |
| Dimensions : | | |
| Hauteur | mm | 100 |
| Largeur | mm | 152 |
| Profondeur | mm | 31 |
| Alimentation : 2 piles de type «AAA LR03» | V | 2 x 1.5 |
| Durée de vie des piles | mois | 18 |
| Protection électrique | | IP20 |
| Classe électrique | | III |
Saunier Duval
| Description | Unité | ExaCONTROL 7 radio |
|
| Récepteur radio |
| Dimensions : | | |
| Hauteur | mm | 170 |
| Largeur | mm | 47 |
| Profondeur | mm | 25 |
| Tension d'alimentation | V/Hz | 230V/50Hz |
| Section min. des câbles de raccordement électriques 230V | mm² | 2 x 0.75 |
| Section min. des câbles de raccordement électriques TA 24V | mm² | 2 x 1.5 |
| Longueur des câbles de raccordement électriques | m | 2 |
| Protection électrique | | IP40 |
| Classe électrique | | II |
