MODE D'EMPLOI Exacontrol E7 C Exacontrol E7R C SAUNIER DUVAL
Manuel d'installation
Exacontrol E7 C Exacontrol E7R C

TABLE DES MATIÈRES
INTRODUCTION
1 Documentation produit. 3
2 Marquage CE 3
INSTALLATION
3 Installation de l'appareil. 3
3.1 Lieste du matériel livre 3
3.2 Fixation 3
4 Connexion electrique 4
4.1 Thermostat d'ambiance filaire 5
4.2 Thermostat d'ambiance sans fil 5
5 Mise en service 5
MENUPROFESSIONNEL
6 Acces menu professionnel 6
7 Accès (retour) menu utiliser 6
8 Mémo du menu professionnel 6
8.1 Nouvelles fonctions 6
8.2 Arborescence 7
8.3 Récapitulatif des menus et fonctions disponibles 8
8.4 Compatabilité du thermostat d'ambiance 8
MAINTENANCE
9 Dépannage 9
9.1 Diagnostic de pannes 9
9.2 Réinitialisation du thermostat d'ambiance 10
DONNÉES TECHNIQUES
10 Exacontrol E7 C. 11
11 Exacontrol E7RC 11
INTRODUCTION
1 Documentation produit
Le manuel fait partie intégrante de l'appareil et doit être remis à l'utilisateur lorsque l'appareil est installé, conformément aux réglementations en vigueur.
- Lisez ce manuel attentivement afin de comprendre l'intégralité des informations et de garantir une installation, une utilisation et un entretien en toute sécurité. Nous déclinons toute responsabilité en cas de dommages occasionnés par le non-respect des consignes figurant dans leprésent manuel.
2 Marquage CE
Le marquage CE indique que les appareils décrits dans le present manuel sont conformes aux directives suivantes :
- Directive Européenne n°2004-108 du Parlement Européen et du Conseil relative à la compatibilité electromagnétique
- Directive Européenne n°2006-95 du Parlement Européen et du Conseil relative à la basse tension
- Directive relative aux équipements de télécommunication (directive R&TTE 99/5/CEE du Conseil de la Communauté Européenne)
INSTALLATION
3 Installation de l'appareil
3.1 List du matériel livre
Thermostat d'ambiance (x1)
Support mural (^*) (x1)
Récepteur radio (*) (x1)
Pile de type ALCALINE "AA LR6" (*) (x4)
(^*) livre avec la version sans fil
3.2 Fixation

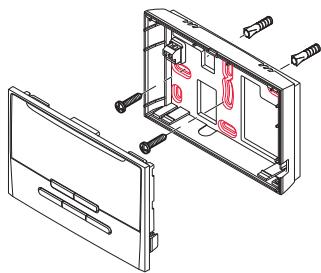

3.2.1 Thermostat d'ambiance filaire

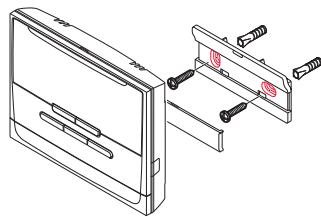

3.2.2 Thermostat d'ambiance sans fil

3.2.3 Récepteur radio
Localisez l'emplacement du récepteur radio dans le générateur.
récepteur radio sur le boitier électrique

Legende
1 Boitier electrique
2 Récepteur radio

IMPORTANT:

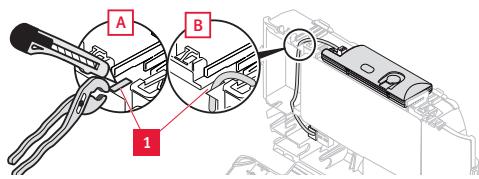

Le passage du cable EBUS est facilité en supprimant la partie prédécouée.

Legende
1 Partie prédictée du boîtier électriche

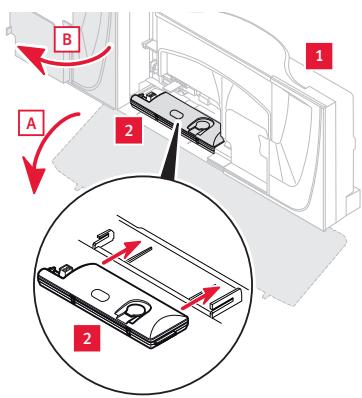

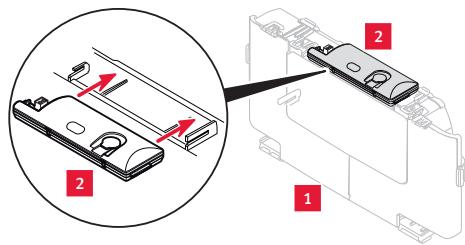

récepteur radio dans le boîtier électrique

Legendre
1 Boitier electrique
2 Récepteur radio

IMPORTANT:
L'installation s'effectue hors du générateur si le boitier electrique du générateur ne dispose pas d'un emplacement pour le recepteur radio.

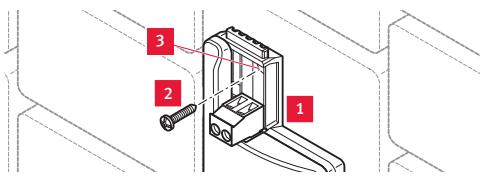

récepteur radio hors du générateur

Legende
1 Récepteur radio
2 Vis de fixation
3 Orifices de fixation
4 Connexionélectrique

DANGER:
Une installation incorporete peut provoquer un choc électrique voire déterminer l'appareil. Le branchement électrique de l'appareil ne doit être effectué que par un professionnel qualifié.

ATTENTION :
Ne pas connecter le thermostat d'ambiance sur un bornier 230 V.


IMPORTANT:
Ne retirez pas le shunt du bornier (RT 24V) de raccordement du thermostat d'ambiance de la carte principale du générateur.
Utilisez un cable de raccordement conforme aux specifications techniques (reportez vous au chapitre données techniques).

IMPORTANT:
L'emplacement du bornier EBUS varie suivant le systeme de chauffage. Il est always identifie par l'inscription «BUS».

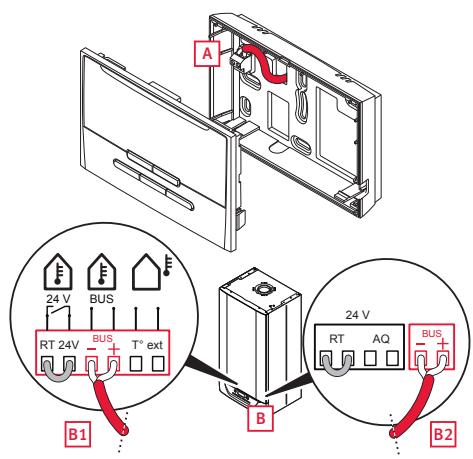

4.1 Thermostat d'ambiance filaire
connecté sur un générateur

Legende
A Connexion sur le thermostat d'ambiance
B Connexion sur le bornier EBUS 24 V du générateur (exemples B1, B2)

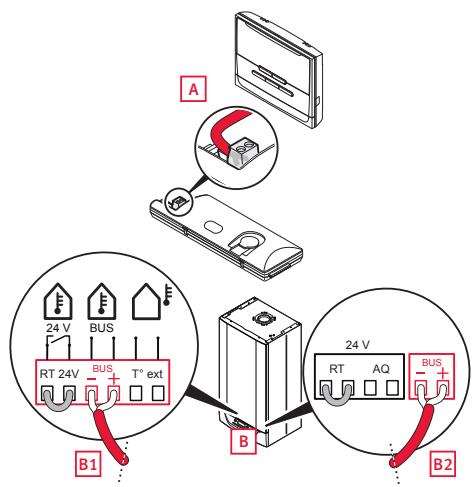

4.2 Thermostat d'ambiance sans fil
connecté sur un générateur

Legende
A Connexion sur le récepteur radio
B Connexion sur le bornier EBUS 24 V du générateur
exemples B1,B2)
connecté sur un boîtier de gestion
La fonction de récepteur radio est intégrée au boîtier de gestion. Il n'y a pas de connexion électrique à effectuer dans une installation comprenant un boîtier de gestion.
5 Mise en service
- Ouvrez complètement toutes les vannes thermostatiques des radiateurs dans les pièces où les thermostats d'ambiance sont installés.
- Mettez en service le(s) générateur(s) et autres apparèils composants l'installation (consultez les manuels d'installation).
- Si connexion sans fil, retirez la languette isolante située dans le compartment à piles du thermostat d'ambiance.
- Suivez les instructions de l'assistant d'installation.
Effectuez les réglages et Sélectionnez les options nécessaires en fonction de l'installation. - Finalisez l'installation dans le menu professionnel.
- Vérifiez que les réglages "d'usine" sont compatibles avec l'installation, reportez-vous au chapitre arborescence.
- Contrôlez l'installation en faisant une demande de chauffage.
MENUPROFESSIONNEL
6 Accès menu professionnel
Le menu installation reste accessible après la mise en service.
- Appuyez sur la touche menu pendant 7 secondes.
- Saisissez le code d'accès professionnel.
7 Accès (retour) menu utilisateur
- Appuyez sur la touche [menu] pendant 3 secondes pour revenir à l'écran principal de l'utilisateur.
8 Mémo du menu professionnel
Le menu professionnel se personnelise en fonction de l'appareil avec lequel il est associé et le mode de connexion.
8.1 Nouvelles fonctions
Courbe de chauffage automatique (si une sonde extérieure est raccordée)
La fonction courbe de chauffage automatique recherche en permanence la valeur la plus adaptée permettant d'assurer le comport et l'efficacité du système de chauffage. La valeur optimum est obtenue environ 24 heures après le démarrage du système. L'activation de la fonction est recommendée. Si la fonction est désactivée le réglage de la courbe de chauffage est possible manuellement par l'instantiateur.
Fonction thermostat (si une sonde extérieure est raccordée)
Le système de chauffage adapte la température de l'eau dans le circuit de chauffage selon :
- la température ambiente,
- la température extérieure.
Si la fonction est désactivée, le système de chauffage ne tient plus compte de la température ambiente. Le système de chauffage utilise seulement la température extérieure.
Anticipation
Le système de chauffage anticipé le premier changement de consigne programme le matin. Cette fonction permet d'atteindre plus rapidement la température programmée (la fonction est disponible et indépendante pour chaque zone).
Recirculation
Cette fonction nécessite l'installation d'une carte option dans la chaudière. L'installation d'une pompé de recirculation permet de réduire le temps d'attente pour obtenir de l'eau chaude sanitaire sur les points deuisage. Les plages de fonctionnement sont programmables dans le menu professionnel. La programmation d'une journée commence à 00:00 avec un maximum de 7 plages sur 24h.
L'indicateur de performance est obtenu à partir de l'efficacité de tous les générateurs sur les dernières 24 heures. Le curseur se déplace sur une échelle graduée.
Rappel de maintenance
Cette fonction permet de faire un rappel à l'utilisateur. L'utilisateur doit planifier l'entretien de son installation.
La date de maintenance doit être renseignée dans le menu professionnel lors de l'installation et à chaque entretien.
Le pictogramme «/» s'affichera à l'écran du thermostat d'ambiance, 30 jours avant la date renseignée dans le menu professionnel.

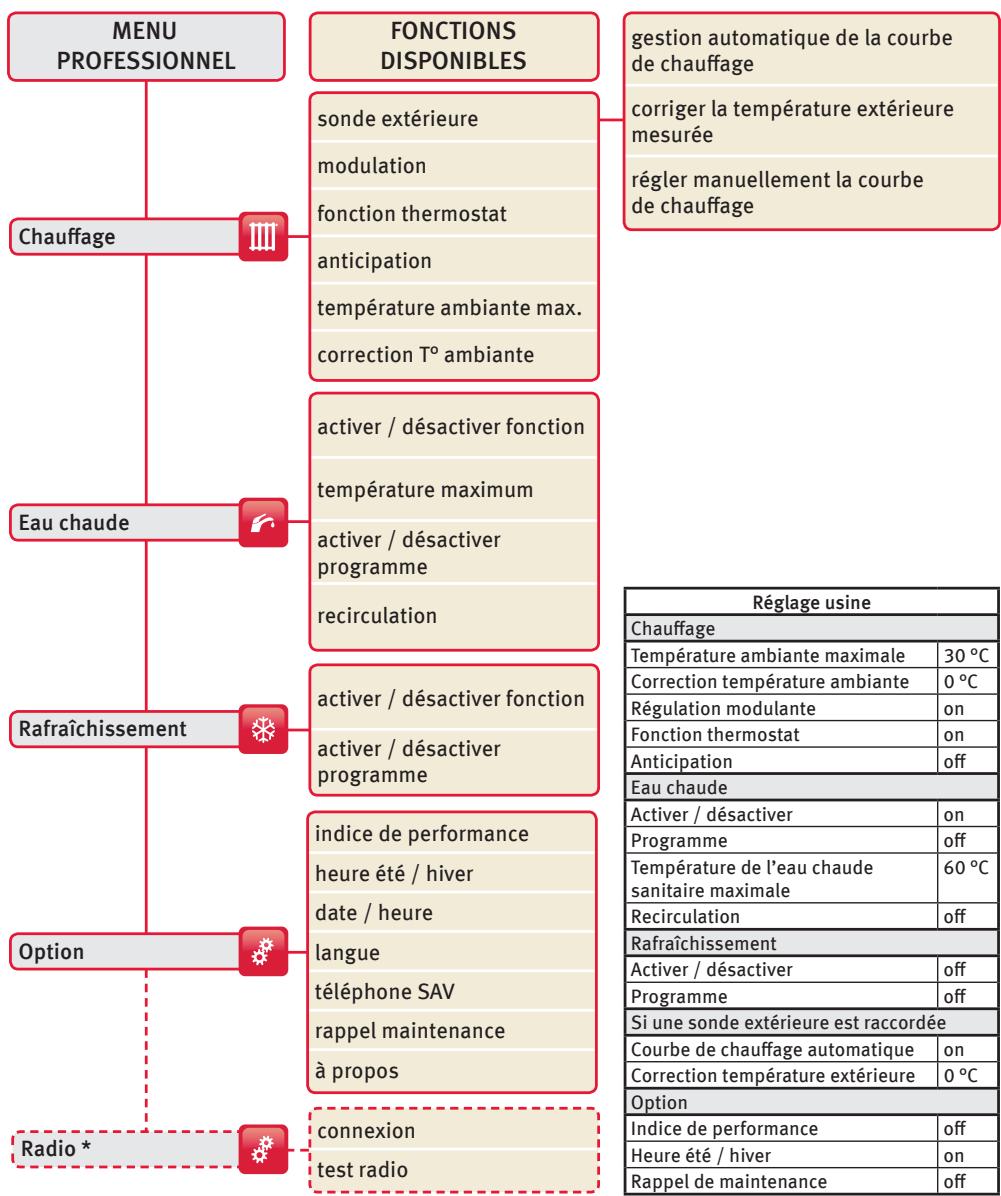

8.2 Arborescence

(*) menu supplémentaire dans le mode de connexion sans fil.
on:activer/off:desactive
FR
8.3 Récapitulatif des menus et fonctions disponibles
Le statut du thermostat d'ambiance peut être principal ou secondaire :
Principal
Le thermostat d'ambiance «principal» de l'installation dispose de la totalité des fonctions disponibles. L'installation compte un seul thermostat d'ambiance «principal». Il se trouve en général dans la pierce principale de l'habitation (zone 1).
Secondaire
Le thermostat d'ambiance «secondaire»itué dans une autre piece dispose d'un nombre limite de fonctions.
| Menuis et fonctions (€ = disponible suivant l'appareil associé et le statut du thermostat) | le thermostat d'ambiance est connecté sur : | ||
| générateur | boîtier de gestion "Examaster" | ||
| le statut du thermostat d'ambiance est : | |||
| principal | principal | seconde | |
| Chauffage | |||
| courbe de chauffage automatique | € | - | - |
| modulation | € | - | - |
| fonction thermostat | € | - | - |
| anticipation | € | - | - |
| température ambiente max. | € | € | € |
| correction température ambiente | € | € | € |
| Eau chaude | |||
| activer / désactiver fonction | € | € | - |
| activer / désactiver programme | € | € | - |
| Température maximum | € | € | - |
| recirculation | € | - | - |
| Rafraîchissement | |||
| activer / désactiver fonction | - | € | € |
| activer / désactiver programme | - | € | € |
| Options | |||
| indice de performance | - | € | € |
| heure été / hiver | € | - | - |
| date / heures | € | € | - |
| langue | € | € | € |
| rappel maintenance | € | - | - |
| à propos | € | € | € |
| Radio | |||
| connexion | € | € | € |
| test radio | € | € | € |
8.4 Compatibility du thermostat d'ambiance
| Version du thermostat d'ambiance | générateur | Examaster |
| filaire | ♣ | - |
| sans fil | ♣ | ♣ |
MAINTENANCE
9 Dépannage
9.1 Diagnostic de pannes
Avant de proceder à un diagnostic spécifique, procedez aux vérifications suivantes :
- Vérifiez les messages d'erreur dans la zone d'affichage du thermostat d'ambiance.
9.1.1 Thermostat d'ambiance filaire

IMPORTANT:
En cas de déconnexion du thermostat d'ambiance avec le générateur, le système de chauffage utilise ses propres réglages de fonctionnement.
Vérifiez que ces réglages sont compatibles avec l'installation.
| Avertissement | Marchè à suivre |
| Pas d'affichage à l'écran du thermostat d'ambiance | Vérifiez qu'il n'y a pas de coupure du réseau électricque. Vérifiez que : - le générateur est correctement branché et sous tension |
| La température ambiente n'atteint pas la température programmée. | Vérifiez que les vannes thermostatiques des radiateurs de la pièce où est installé l'appareil sont régliées au maximum. |
| La température ambiente dépasse la température programmée. | Vérifiez que : - le réglage de la courbe de chauffage de la sonde extérieure est ajusté à l'instruction - le réglage de la température de départ chaudiage maxi, est ajusté à l'instruction. |
| L'assistant d'installation ne s'affiche pas lors de la mise en service. | Réinitialisez le thermostat d'ambiance. Reportez-vous au chapitre "Réinitialisation du thermostat d'ambiance". |
9.1.2 Thermostat d'ambiance sans fil

IMPORTANT: Les réglages sont enregistrés dans le thermostat d'ambiance et le récepteur radio.

IMPORTANT:
En cas de déconnexion du récepteur radio avec le générateur, le système de chauffage utilise ses propres régages de fonctionnement.
Vérifiez que ces régages sont compatibles avec l'installation.
| Avertissement | Marché à suivre |
| Pas d'affichage à l'écran du thermostat d'ambiance | Vérifiez que la mise en veille du thermostat d'ambiance n'est pas activée. |
| Vérifiez qu'il n'y a pas de coupure du réseau électrique. Vérifiez que : - le générateur est correctement branché et sous tension - les piles du thermostat d'ambiance sont bien installées dans leur compartment - la polarité des piles n'est pas inversée - les piles ne sont pas usées. Si c'est le cas, remplacez-les par des piles neuves. | |
| La température ambiente n'atteint pas la température programmée. | Vérifiez que les vannes thermostatiques des radiateurs de la pièce où est installé l'appareil sont régliées au maximum. |
| La température ambiente dépasse la température programmée. | Vérifiez que : - le réglage de la courbe de chaudiage de la sonde extérieure est ajusté à l'installation - le réglage de la température de départ chauffage maxi. est ajusté à l'installation. |
FR
9.1.3 Récepteur radio

IMPORTANT:
Les pannes décrites dans ce chapitre doivent être traitées par un professionnel qualifié et, si nécessaire, par le Service Àpre-S-Vente.

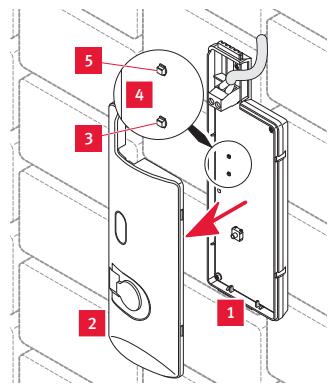

Legende
1 Récepteur radio
2 Couvercle du récepteur radio
3 LED rouge
4 Carte electronique du recepteur radio
5 LED verte
En cas d'anomalie :
- Retirez le couvercle du récepteur radio pour visualiser les 2 LED.
- Vérifiez l'etat des 2 LED (verte (5) et rouge (3) placees sur la carte électronique (4) du récepteur radio.
| RéCEPTeur radio | Cause | Solution |
| LED verté éteinte | - Coupure de courant électrique | • Vérifiez qu'il n'y a pas de coupure du réseau électrique, que le générateur est correctement branché et sous tension. |
| LED rouge éteinte | - Câble de raccordement EBUS défectueux | • Vérifiez le raccordement électrique entre le récepteur radio et le générateur. |
| RéCEPTeur radio | Cause | Solution |
| LED rouge allumée | - Défaut généateur- Défaut de transmission du signal radio- Défaut communication EBUS- Récepteur ou émetteur radio défectueux | • Vérifiez que :- le statut de fonctionnement du généateur est correct- les piles du thermostat d'ambiance sont bien installées dans leur compartment- la polarité des piles n'est pas inversée- les piles ne sont pas usées. Si c'est le cas, replaces- les par des piles neuves. • Vérifiez le raccordement électrique entre le récepteur radio et le généateur. • Vérifiez la communication radio entre le thermostat et le récepteur. |
9.2 Réinitialisation du thermostat d'ambiance
Cette fonction permet de réinitialiser le thermostat d'ambiance (réglagedusine).
Cette manipulation permet de relancer l'assistant d'installation.

ATTENTION: Le retard aux réglages d'usine est irreversible. Tout la configuration personalisée du thermostat d'ambiance sera perdue.
Appuyez simultanément sur les touches pendant 10 secondes.
- Confirmez en appuyant sur la touche OK.
DONNÉES TECHNIQUES
10 Exacontrol E7 C
| Description | Unité | Exacontrol |
| Température ambiente max. autorisée dans la pièce où est installé l'appareil | °C | 50 |
| Différentiel statique | °C | ± 0,3 |
| Température max. de l'eau chaude sanitaire autorisée | °C | 65 |
| Tension d'alimentation EBUS | V | 24 |
| Section des câbles de raccordement électriques | mm² | 2 x 0,75 |
| Longueur max. des câbles de raccordement électriques | m | 300 |
| Protection électrique | IP20 | |
| Degré de pollution | 2 | |
| Dimensions : | ||
| Hauteur | mm | 97 |
| Largeur | mm | 146,5 |
| Profondeur | mm | 35 |
11 Exacontrol E7RC
| Description | Unité | Exacontrol |
| Température ambiente max. autorisée dans la vente où est installé l'appareil | °C | 50 |
| Différentiel statique | °C | ± 0,3 |
| Température max. de l'eau chaude sanitaire autorisée | °C | 65 |
| Tension d'alimentation EBUS | V | 24 |
| Section des cables de raccordement électriques | mm² | 2 x 0,75 |
| Longueur max. des cables de raccordement électriques | m | 300 |
| Fréquence d'émission / réception | MHz | 868 |
| Protection électriche | IP20 | |
| Degré de pollution | 2 | |
| Intervalle d'émission / réception avec la sonde extérieure | min | 15 |
| Intervalle d'émission / réception avec le boîtier de gestion | min | 10 |
| Portée moyenne en champ libre (*) | m | 100 |
| Portée moyenne dans l'habitation (*) | m | 25 |
| Dimensions du thermostat : | ||
| Hauteur | mm | 115 |
| Largeur | mm | 146,5 |
| Profondeur | mm | 41 |
| Dimensions du récepteur radio : | ||
| Hauteur | mm | 20 |
| Largeur | mm | 171 |
| Profondeur | mm | 58 |
| (*) Variable en fonction des conditions d'installation et de l'environnement electromagnétique | ||

snnnne nnnnne nee nee nee nee nee nee
TT-1062040200
VAILLANT GROUP FRANCE SA
«Le Technipole» - 8, avenue Pablo Picasso
94132 Fontenay-sous-Bois cedex - France
Telephone:0149741111
