MODE D'EMPLOI MAGNA CONTROL SAUNIER DUVAL

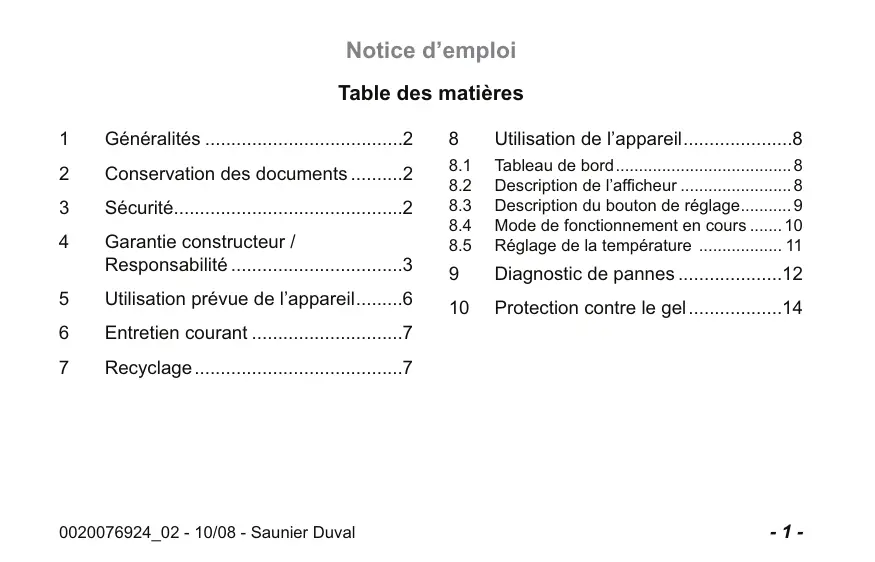

• MagnaCONTROL Notice d’emploi et manuel d'installation Notice d’emploi Table des matières

Généralités ......................................2

Utilisation de l’appareil .....................8

Garantie constructeur / Responsabilité .................................3

• Tableau de bord p. 8
• Description de l’afficheur p. 8
• Description du bouton de réglage p. 9
• Mode de fonctionnement en cours p. 10
• Réglage de la température p. 11

Utilisation prévue de l’appareil .........6

1 Généralités MagnaCONTROL est un thermostat d'ambiance qui vous assure un confort chauffage optimal. L’installation et la première mise en fonctionnement de l’appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l’installation et de la mise en fonctionnement selon la réglementation en vigueur. Il convient également de faire appel à un professionnel qualifié pour l’entretien et les réparations de l’appareil. 2 Conservation des documents

• Veuillez conserver ce manuel ainsi que tous les documents qui l’accompagnent à portée de main afin de pouvoir les consulter en cas de nécessité. Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel. 3 Sécurité Suivez impérativement les consignes de sécurité et les prescriptions suivantes :
• N’apportez pas de modifications : - à l’appareil, - à l’environnement de l’appareil.

• N’effectuez jamais vous-même d’opérations de maintenance ou de réparation sur l’appareil.
• Ne modifiez pas les conditions techniques et architecturales à proximité de l’appareil, dans la mesure où celles-ci peuvent exercer une influence sur la sécurité du fonctionnement de l’appareil. Attention ! Nous vous recommandons d’être vigilants lors du réglage de la température de l’eau chaude : l’eau peut être très chaude à la sortie des robinets de puisage. 0020076924_02 - 10/08 - Saunier Duval 4 Garantie constructeur / Responsabilité Merci d’avoir choisi Saunier Duval Eau Chaude Chauffage France (« Saunier Duval »). Le thermostat d’ambiance (TA) que vous avez choisi a fait l’objet de nombreux contrôles qualitatifs. Cet appareil doit être installé par un professionnel qualifié à même de vérifier que toutes les contraintes techniques liées au raccordement de l’appareil ainsi qu’aux caractéristiques du local où il est monté sont respectées. Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre TA, dès son installation, devra impérativement faire l’objet de contrôles de fonctionnement et de réglages spécifiques à l’installation sur laquelle il est raccordé.

Saunier Duval vous offre une garantie pièces de deux années qui couvre tout remplacement de pièce reconnue défectueuse, à l’exclusion des frais de main-d’œuvre et de déplacement. Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l’appareil au moins 1 fois par an, voire plus si nécessaire. Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l’origine, après retour en nos usines pour examen. La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.

La garantie pièces constructeur ne saurait être retenue en raison d’une mauvaise installation de l’ensemble, de conditions de stockage inappropriées ainsi qu’en cas de fonctionnement défectueux ou de détérioration du TA résultant d’un usage anormal ou abusif, d’une insuffisance d’entretien. Elle est conditionnée à la réalisation de l’installation en conformité avec les règles de l’art, les normes en vigueur, les instructions particulières figurant sur les notices d’installation ainsi qu’à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures. 0020076924_02 - 10/08 - Saunier Duval La garantie pièces constructeur ne couvre pas : - les détériorations consécutives à un changement de caractéristiques de la tension électrique d’alimentation. - les interventions effectuées par d’autres entreprises que celles spécialement qualifiées. L’étendue territoriale de notre garantie est expressément limitée au territoire de la France métropolitaine pour des produits commercialisés et installés en France. Cette garantie est consentie sans préjudice de la garantie légale de conformité du bien au contrat prévue aux articles L 211-1 et suivants du Code de la Consommation et de la garantie des vices rédhibitoires prévues aux articles 1641 à 1649 du code civil. 0020076924_02 - 10/08 - Saunier Duval Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l’emballage, des instructions de montage ou de l’installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité (L 211-4 du code de la consommation). Pour être conforme au contrat, le bien doit :

1 - Etre propre à l’usage habituellement

attendu d’un bien semblable et, le cas échéant : - correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l’acheteur sous forme d’échantillon ou de modèle ;

- présenter les qualités qu’un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l’étiquetage ;

2 - Ou présenter les caractéristiques

définies d’un commun accord par les parties ou être propre à tout usage spécial recherché par l’acheteur, porté à la connaissance du vendeur et que ce dernier a accepté (L 211-5 du code de la consommation). L’action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien (L 211-12 du code de la consommation). Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l’usage auquel on la destine, ou qui diminuent tellement cet usage, que l’acheteur ne

l’aurait pas acquise, ou n’en aurait donné qu’un moindre prix, s’il les avait connus (Article 1641 du code civil). L’action résultant des vices rédhibitoires doit être intentée par l’acquéreur dans un délai de deux ans à compter de la découverte du vice (Article 1648 du code civil, alinéa 1er). 5 Utilisation prévue de l’appareil L'appareil est fabriqué conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur. Cet appareil est un thermostat d'ambiance servant à commander une installation de chauffage en fonction de la température ambiante de la pièce où il se situe. Toute autre utilisation est considérée comme inadéquate et interdite. 0020076924_02 - 10/08 - Saunier Duval Le fabricant ne sera en aucun cas tenu responsable des dommages ou dégâts résultant d’une utilisation étrangère à l’objet auquel est destiné l’appareil. Tout risque est supporté intégralement par l’utilisateur. La notion d’utilisation prévue englobe également le respect des instructions de la notice d’emploi, du manuel d’installation et de tous les documents d’accompagnement ainsi que le respect des conditions d’installation et d’entretien. 6 Entretien courant

• Assurez-vous que l'eau ne pénètre pas à l'intérieur de l'appareil.
• N’utilisez pas de produit abrasif ou de nettoyage car ceux-ci pourraient abîmer le revêtement ou les pièces en plastique. 7 Recyclage L’appareil se compose en grande partie de matériaux recyclables. L’emballage, l’appareil ainsi que le contenu du colis ne doivent pas être jetés avec les ordures ménagères mais être éliminés conformément à la réglementation en vigueur.

• Nettoyez le revêtement de l’appareil à l’aide d’un chiffon sec ou légèrement humide. 0020076924_02 - 10/08 - Saunier Duval

8 Utilisation de l’appareil

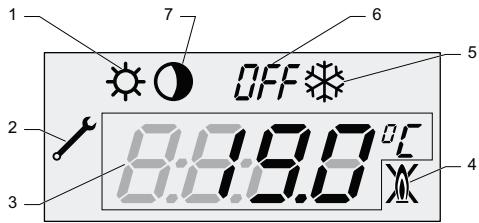

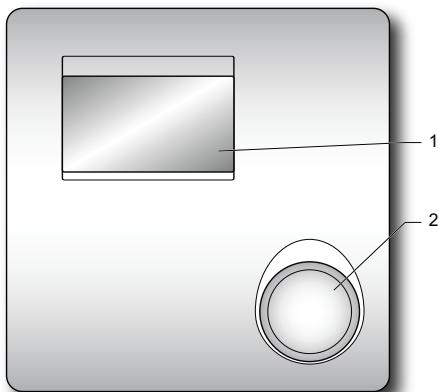

Tableau de bord Description de l’afficheur

Légende Mode de fonctionnement "Confort Max" Menu installateur Afficheur multifonction + température ambiante Défaut sur la pompe à chaleur Mode de fonctionnement "Rafraîchissement" Mode de fonctionnement "Arrêt" Mode de fonctionnement "Confort Min" Légende Afficheur Bouton de réglage

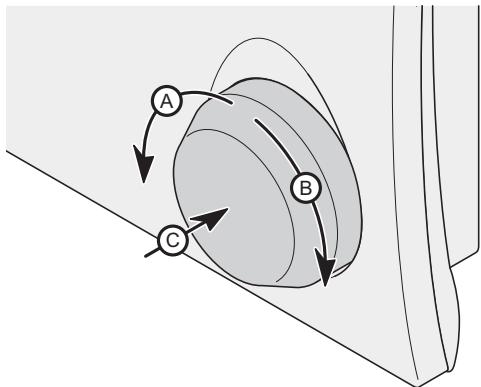

Description du bouton de réglage

• Tournez le bouton dans le sens inverse des aiguilles d’une montre (A) pour diminuer la valeur à régler.

• Tournez le bouton dans le sens des aiguilles d’une montre (B) pour augmenter la valeur à régler.
• Appuyez sur le bouton (C) pour accéder à un réglage ou pour le valider. 0020076924_02 - 10/08 - Saunier Duval

Mode de fonctionnement en cours Le mode de fonctionnement de la pompe à chaleur apparaît sur l'afficheur du thermostat d'ambiance. Symbole Description Confort Max : Le chauffage fonctionne en fonction de la consigne de température ambiante "Confort Max" réglée. Confort Min : Le chauffage fonctionne en fonction de la consigne de température ambiante "Confort Min" réglée. Symbole Description Rafraîchissement (*) : Le rafraîchissement fonctionne en fonction de la consigne de température ambiante "Rafraîchissement" réglée. Arrêt : Le chauffage est arrêté. La fonction de protection contre le gel de l’appareil est activée. (*) Le symbole s'affiche uniquement si la pompe à chaleur est prévue pour fonctionner en mode "Rafraîchissement".

Réglage de la température

8.5.1 Réglage de la température de

chauffage "Confort Max"

• A partir de l'écran principal, appuyez sur le bouton de réglage.
• Tournez le bouton de réglage pour régler la température de chauffage "Confort Max" désirée. La température réglée clignote.

8.5.2 Réglage de la température de

chauffage "Confort Min"

• A partir de l'écran principal, appuyez 2 fois sur le bouton de réglage.
• Tournez le bouton de réglage pour régler la température de chauffage "Confort Min" désirée. La température réglée clignote. Réglage de la température (°C) min.

Réglage de la température (°C) conseillé

Le réglage est validé automatiquement au bout de 1 minute : l’écran principal s’affiche. 0020076924_02 - 10/08 - Saunier Duval Le réglage est validé automatiquement au bout de 1 minute : l’écran principal s’affiche.

9 Diagnostic de pannes En cas d’anomalie, l'appareil affiche des messages d‘erreur sur l'afficheur. Attention ! N’essayez jamais de procéder vous-même à l’entretien ou aux réparations de votre appareil et ne remettez l’appareil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.

0020076924_02 - 10/08 - Saunier Duval Défaut Cause Solution L'afficheur est éteint Coupure de courant électrique Vérifiez qu'il n'y a pas de coupure du réseau électrique, que la pompe à chaleur est correctement branchée et sous tension. Dès que l’alimentation est rétablie, l’appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié. La température ambiante n'atteint pas la température programmée. Mauvais réglage des vannes thermostatiques des radiateurs Vérifiez que les vannes thermostatiques des radiateurs de la pièce où est installé l'appareil sont réglées au maximum. Si c'est le cas, contactez un professionnel qualifié. Err Erreur de communication entre la pompe à chaleur et l'appareil Contactez un professionnel qualifié. Défaut pompe à chaleur Contactez un professionnel qualifié.

Contactez un professionnel qualifié. Autres défauts 0020076924_02 - 10/08 - Saunier Duval

10 Protection contre le gel Le système de protection contre le gel de l’appareil commande la mise en fonctionnement de la pompe à chaleur dès lors que : - La température ambiante dans la pièce où est installé l’appareil descend en dessous de 3 °C. - La température extérieure descend en dessous de 5 °C.

• Assurez-vous que la pompe à chaleur fonctionne correctement, reportez-vous à la notice de la pompe à chaleur.
• En cas d’absence prolongée, reportezvous à la notice de la pompe à chaleur.

Raccordement électrique ...............21

Information de l’utilisateur ..............24

Données techniques ......................24

1 Remarques relatives à la documentation

• Veuillez remettre l’ensemble des documents à l’utilisateur de l’appareil. L’utilisateur doit conserver ces documents de façon à pouvoir les consulter en cas de nécessité. Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.

Identification CE L’identification CE indique que les appareils décrits dans ce manuel sont conformes aux directives suivantes : - Directive relative à la compatibilité électromagnétique (directive 89/336/ CEE du Conseil de la Communauté Européenne) - Directive relative à la basse tension (directive 73/23/CEE du Conseil de la Communauté Européenne) 0020076924_02 - 10/08 - Saunier Duval 3 Choix de l’emplacement

• N’installez pas l’appareil au-dessus d’un autre appareil qui pourrait l’endommager (par exemple, au-dessus d’une cuisinière susceptible de dégager de la vapeur et des graisses) ou dans une pièce fortement chargée en poussière ou dont l’atmosphère est corrosive.
• L’appareil doit être installé dans une pièce protégée du gel. Prenez les précautions qui s’imposent.
• Installez l'appareil de manière à garantir un enregistrement optimal de la température ambiante en le positionnant :

• N'installez pas l'appareil : - près de sources de chaleur comme des radiateurs, des murs de cheminée, des télévisions, des rayons solaires, - sur des murs froids, - entre des meubles, derrière des rideaux ou d'autres objets pouvant gêner l'enregistrement de l’air ambiant de la pièce, - près de courants d’air pouvant provenir de portes ou de fenêtres.
• Expliquez ces exigences à l’utilisateur de l’appareil. - sur un mur intérieur de la pièce principale de l‘habitation, - à 1,5 mètre du sol environ. 0020076924_02 - 10/08 - Saunier Duval

4 Consignes de sécurité et prescriptions

Consignes de sécurité Toutes interventions à l’intérieur de l’appareil doivent être réalisées par un professionnel qualifié ou le Service AprèsVente Saunier Duval. L'appareil ne doit être installé que par un professionnel qualifié et responsable du respect des normes et du règlement en vigueur. Attention ! En cas d’installation incorrecte, il y a risque de choc électrique et d’endommagement de l’appareil.

Décrets, normes, directives Lors de l’installation et de la mise en fonctionnement de l’appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-après doivent être respectés dans leur version actuellement en vigueur : - Norme NF C 15-100 relative à l’installation des appareils raccordés au réseau électrique. - Norme NF C 73-600 relative à l’obligation de raccordement des appareils électriques à une prise de terre. 5 Installation de l’appareil Toutes les cotes dans ce chapitre sont exprimées en mm. 0020076924_02 - 10/08 - Saunier Duval

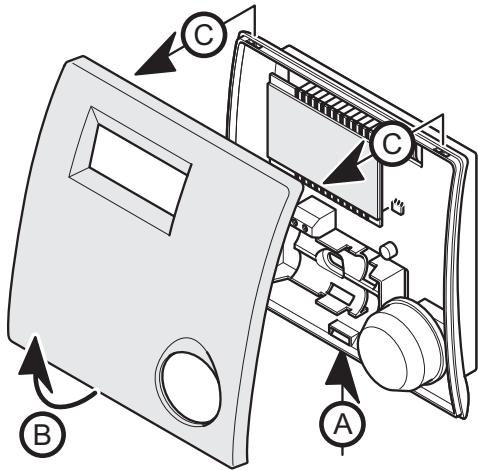

Ouverture de l'appareil

• Retirez le tableau de bord du boîtier de l'appareil en respectant l’ordre des opérations (A) à (C).

• Assurez-vous que les matériaux utilisés pour la réalisation de l’installation sont compatibles avec ceux de l’appareil.
• Déterminez l'emplacement de montage. Reportez-vous au chapitre "Choix de l'emplacement".

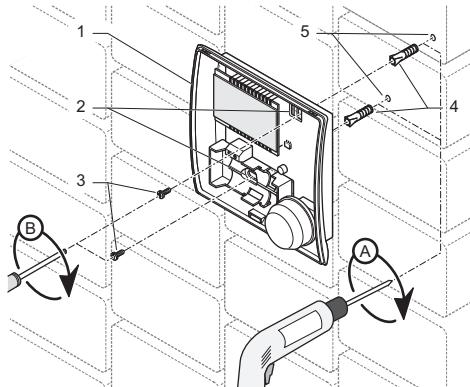

Légende Boîtier Orifices de fixation Vis de fixation Chevilles Perçages

• Positionnez le boîtier (1) de l'appareil sur un mur.
• Percez les trous (5) des vis de fixation conformément aux 2 orifices de fixation (2) du boîtier.
• Insérez les chevilles dans les perçages.
• Procédez au câblage de l'appareil conformément au chapitre "Raccordement électrique".
• Positionnez le boîtier de l'appareil sur le mur avec la vis de fixation supérieure (3). 6 Raccordement électrique Important : le raccordement électrique de l’appareil doit être effectué par un professionnel qualifié.
• Utilisez un câble de raccordement conforme aux spécifications indiquées dans le tableau en fin de manuel (voir chapitre "Données techniques"). Attention ! Si la longueur des câbles est supérieure à 10 mètres, isolez séparément les câbles 230V et EBUS.

• Fixez le boîtier de l'appareil en serrant les 2 vis de fixation (3) comme illustré ci-dessus.
• Remettez en place le tableau de bord sur le boîtier de l'appareil. 0020076924_02 - 10/08 - Saunier Duval

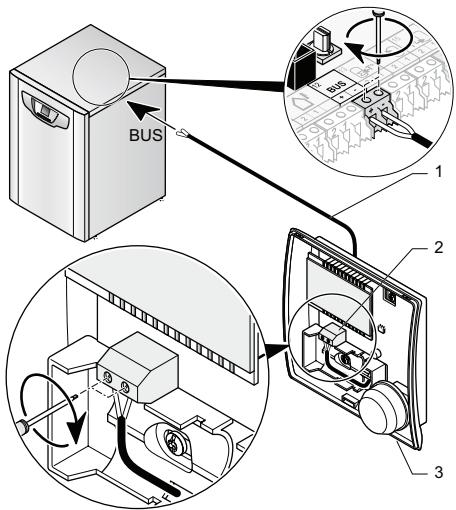

Légende Câble de raccordement (*) Bornier de raccordement du thermostat d'ambiance Thermostat d'ambiance (*) Non fourni avec l'appareil BUS

• Raccordez le câble (1) sur le bornier (2) de l'appareil comme illustré précédemment.
• Raccordez le câble (1) sur le bornier BUS de la pompe à chaleur comme illustré précédemment.

• Mettez en service la pompe à chaleur.

• Pour valider le réglage, appuyez pendant plus de 5 secondes sur le bouton de réglage.

• Ouvrez complètement toutes les vannes thermostatiques des radiateurs dans la pièce où le thermostat d‘ambiance est installé. L’afficheur revient à sa position normale au bout de 5 minutes sans manipulation ou après un nouvel appui de plus de 5 secondes sur le bouton de réglage. 8 Réglages
• Appuyez pendant plus de 10 secondes sur le bouton de réglage pour accéder au menu de paramétrage. Menu

Intitulé Action / Information Correction de la valeur de la température ambiante Ajuste la valeur affichée à ± 3 °C (réglage usine : 0)

• Lorsque le menu "1" apparaît, tournez le bouton de réglage pour sélectionner la valeur souhaitée. 0020076924_02 - 10/08 - Saunier Duval

9 Information de l’utilisateur L’utilisateur de l’appareil doit être informé du maniement et du fonctionnement de son appareil.

• Expliquez-lui le fonctionnement de l’appareil de telle façon qu’il soit familiarisé avec son utilisation.
• Examinez la notice d’emploi ensemble et répondez le cas échéant à ses questions.
• Donnez tous les manuels et documents concernant l’appareil à l’utilisateur et demandez-lui de les conserver à proximité de l’appareil.
• Présentez à l’utilisateur tout particulièrement les consignes de sécurité qu’il doit respecter.

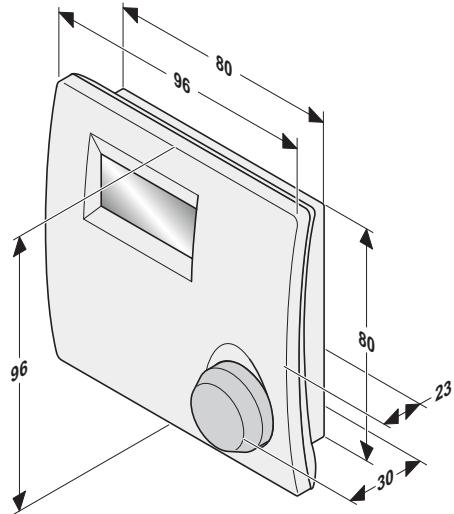

10 Données techniques Description Unité Température ambiante max. autorisée dans la pièce où est installé l'appareil Dimensions : Hauteur mm Largeur mm Profondeur mm Tension d’alimentation Intensité Section min. des câbles de mm² raccordement électriques Longueur max. des câbles de raccordement électriques Protection électrique Classe électrique Valeur
