SILENTUB - Aérateur extracteur S&P - Notice d'utilisation et mode d'emploi gratuit

Marque	S&P
Modèle	SILENTUB
Type de produit	Aérateur extracteur
Utilisation	Extraction d'air, montage mural ou plafond
Diamètre de raccordement	100 mm ou 125 mm
Tension d'alimentation	220-240 V
Fréquence	50 Hz
Isolation	Double isolation classe II
Clapet anti-retour	Oui, intégré sur la bouche de sortie
Mode d'installation	Mur ou plafond, rejet direct ou conduit individuel
Conduit compatible	100 mm ou 125 mm de diamètre
Poids	Environ 2.5 kg
Dimensions (approx.)	250 x 150 x 150 mm
Matériau	Plastique
Entretien	Nettoyage régulier de la grille
Sécurité	Déconnecter l'alimentation avant installation ; interrupteur avec ouverture des contacts ≥3 mm
Garantie	Couvre les défauts d'origine
Recyclage	Conforme aux normes CEE ; déposer emballage et appareil usagé dans les conteneurs de recyclage
Service après-vente	Contacter le réseau S&P ou le distributeur
Fabricant	S&P France, Avenue de la Côte Vermeille, 66300 THUIR

FOIRE AUX QUESTIONS - SILENTUB S&P

Comment installer le SILENTUB ?

Avant d'installer, déconnectez le câble d'alimentation du réseau. Pratiquez une ouverture dans le mur ou le plafond. Utilisez un conduit de 100 mm ou 125 mm. Montez sans comprimer la bouche de sortie et vérifiez que le clapet anti-retour s'ouvre librement.

Faut-il raccorder le SILENTUB à la terre ?

Non, le SILENTUB bénéficie d'une double isolation Classe II, il n'est pas nécessaire de le raccorder à la terre.

Quel type d'interrupteur est nécessaire ?

Prévoyez dans l'installation électrique un interrupteur avec une ouverture entre contacts d'au moins 3 mm.

Comment nettoyer l'appareil ?

Nettoyez régulièrement la grille pour éviter l'accumulation de poussière. Ne démontez pas d'autres pièces que celles indiquées pour ne pas annuler la garantie.

Que faire si le clapet anti-retour ne s'ouvre pas ?

Vérifiez que le clapet n'est pas obstrué et qu'il s'ouvre librement. Lors du montage, faites attention à ne pas l'endommager. Si le problème persiste, contactez le service après-vente.

Puis-je installer le SILENTUB en salle de bain ?

Le SILENTUB peut être installé dans des pièces humides s'il est correctement raccordé et si l'installation respecte les normes en vigueur. Assurez-vous que le câble d'alimentation est déconnecté avant l'installation.

Quelle est la garantie du SILENTUB ?

La garantie couvre les défauts d'origine ainsi que le bon fonctionnement à la réception. Tout dommage dû à une installation incorrecte peut annuler la garantie.

Comment recycler mon SILENTUB en fin de vie ?

Déposez tous les éléments d'emballage dans les conteneurs de recyclage appropriés et emportez l'appareil usagé au point de recyclage le plus proche, conformément à la norme CEE.

Où trouver les pièces de rechange ?

Adressez-vous au réseau de service après-vente S&P sur le territoire ou à votre distributeur habituel. Consultez le site www.solerpalau.fr pour localiser un point de service.

Le SILENTUB est-il silencieux ?

Le modèle SILENTUB est conçu pour être silencieux. Un montage correct, sans compression de la bouche de sortie, garantit un fonctionnement optimal et réduit les bruits.

MODE D'EMPLOI SILENTUB S&P

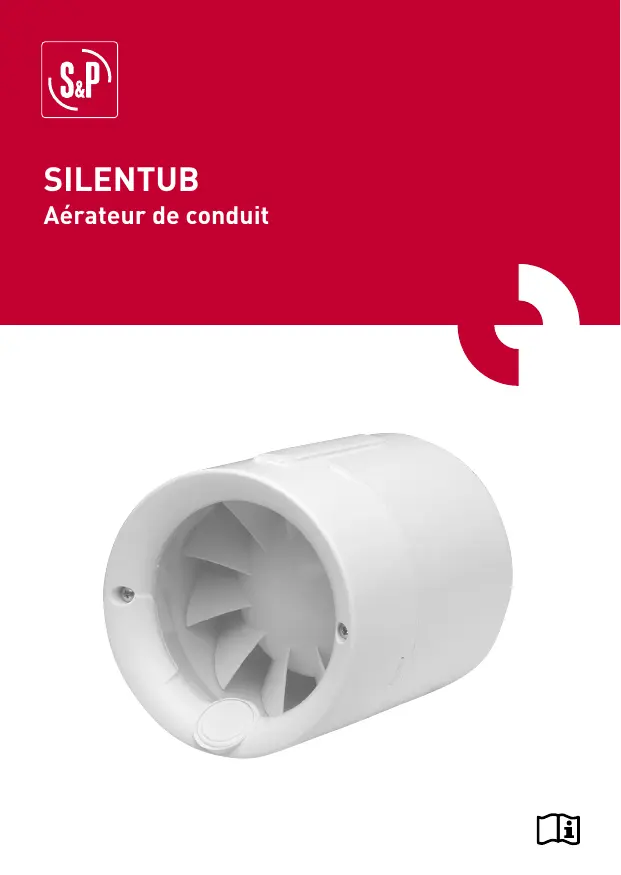

Extracteur de gaine SILENTUB

Les aérateurs SILENTUB ont été fabriqués en respectant de rigoureuses normes de fabrication et de contrôle qualité (ISO 9001). Tous les composants ont été vérifiés; tous les apparèils ont été testés en fin de montage.

Dés la réception, vérifier le parfait état et le bon fonctionnement du SILENTUB, étant donné que tout éventuel défaut d'origine ne est couvert par la garantie ainsi que les points suivants :

1- Que le type du SILENTUB soit conforme à celui commandé
2- Que la version soit conforme à celle commande
3- Que les caractéristiques inscrites sur la plaque signalétique seront compatibles avec celles de l'installation: tension, fréquence...

L'installation devra être réalisée conformément à la réglementation en vigueur dans chaque pays.

Installation

IMPORTANT: Avant d'installer et de raccorder le SILENTUB, s'assurer que le cable d'alimentation soit déconnecté du réseau électrique.

Scheme fig.1:

1-Bomier
2-Bouche de sortie avec clapet anti-retour
3-Passe-cables

Le SILENTUB peut être installe soit au mur soit au plafond, en rejet d'air directement vers l'extérieur ou en conduit individuel.

Pratiquer, dans le mur ou le plafond, une ouverte.

Si le montage est réalisé avec un conduit individuel, utiliser un conduit de 100mm ou 125mm de diamètre.

S'assurer qu'il n'existe dans le conduit aucune obstruction au passage de l'air.

Le montage doit être fait de façon à ne pas comprimer la bouche de sortie, ce qui pourrait génér ou empêcher la rotation de l'hélique et rendre l'appareil bruyant ou inopérant. Vérifier que le clapet anti-retour place sur la bouche de sortie s'ouvre sans difficulté et faire attention de ne pas l'endommager lors du montage.

Raccorder le cable électrique comme indiqued ci-après.

Vérifier que le clapet anti-retour place sur la bouche de sortie s'ouvre sans difficulté et faire attention de ne pas l'endommager lors du montage.

Raccorder le cable électrique comme indiqué ci-après.

Raccordement electrique

Le SILENTUB est un extractor prévu pour être raccordé à un réseau monophasé dont la tension et la fréquence sont indiquées sur la plaque signalétique place à l'arrête de l'appareil.

La double isolation Classe Il fait qu'il n'est pas nécessaire de le raccorder à la terre.

Pour le raccordement, prévoir dans l'installation électric qu'un interrupteur ayant une ouverture entre contacts d'au moins 3 mm.

Le cable électrique doit être introduit dans le SILENTUB par un des passée-cables. Une fois le cable introduit le brancher au bor-nier :

Fig.2- Un seul interrupteur pour commander la lumière et la mise en route du SILENTUB

Fig.3- Un interrupteur independant pour commande la mise en route du SILENTUB

Entretien

Nettoyer régulière la grille pour éviter l'accumulation de poussière.

Nous vous conseillons de ne pas démonter d'autres pieces que celles induçées; toutes autres manipulations pourrait entrainer la suppression de la garantie.

Recyclage

LaNormede la CEE et l'engagement que nous devonsprehendarapartoxaounewellesgenerationsnous obligantarecyclerlesmatieriaux;nousyouprionsdonde ne pasoublierde deposer tous les elements restantsoflembaille dans les containers derecyclage correspondants,et d'emporterlesappareilsusagesau Point deRecyclage le plus proche.

Pour toute question concernant les produits S&P, veillez-vous diriger au Résseau de Service Àprou-venta sur le territoire ou à votre distributeur habituel pour le reste du monde. Pour sa localisation, vous pouvez consulter la page WEB www.solerpalau.fr

S&P se réserve le droit de modifier ces instructions sans préavis

S&P France

Avenue de la Cote Vermeille

66300 THUIR

Tel. [phone]

Fax [phone]

www.solerpalau.fr

Ref. 0288310014
