| Type de produit | Système de traitement global de l'humidité par insufflation |
| Marque | S&P |
| Modèle | PULSIVE |
| Alimentation électrique | 230 V – 50 Hz |
| Consommation maximale (moteur) | 9 W |
| Puissance batterie de préchauffage | 500 W |
| Régimes de débit | 4 régimes sélectionnables |
| Débits nominaux (température < 19°C) | Régime 1 : 80 m³/h ; Régime 2 : 110 m³/h ; Régime 3 : 145 m³/h ; Régime 4 : 185 m³/h |
| Débits nominaux (température > 19°C) | Régime 1 : 90 m³/h ; Régime 2 : 125 m³/h ; Régime 3 : 160 m³/h ; Régime 4 : 205 m³/h |
| Température de déclenchement préchauffage | Température combles < 10°C |
| Température d'arrêt préchauffage | Température soufflage > 10°C |
| Protection thermique | 2 klixons : 1 à réarmement automatique (+40°C), 1 à réarmement manuel (+65°C) |
| Indice de protection | IP20 |
| Classe d'isolation | Classe II |
| Niveau sonore | 28 dB(A) à 3 m |
| Bouche d'insufflation | Orientable avec volets mobiles |
| Filtre | Surdimensionné, entretien tous les 5 ans en moyenne |
| Garantie | 5 ans (sur facture d'achat) |
| Contenu du carton | 1 caisson, 1 bouche d'insufflation, 1 gaine homogène 1,5 m, 1 sachet d'accessoires de fixation |
FOIRE AUX QUESTIONS - PULSIVE S&P
Questions des utilisateurs sur PULSIVE S&P
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventilation au format PDF gratuitement ! Retrouvez votre notice PULSIVE - S&P et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PULSIVE de la marque S&P.

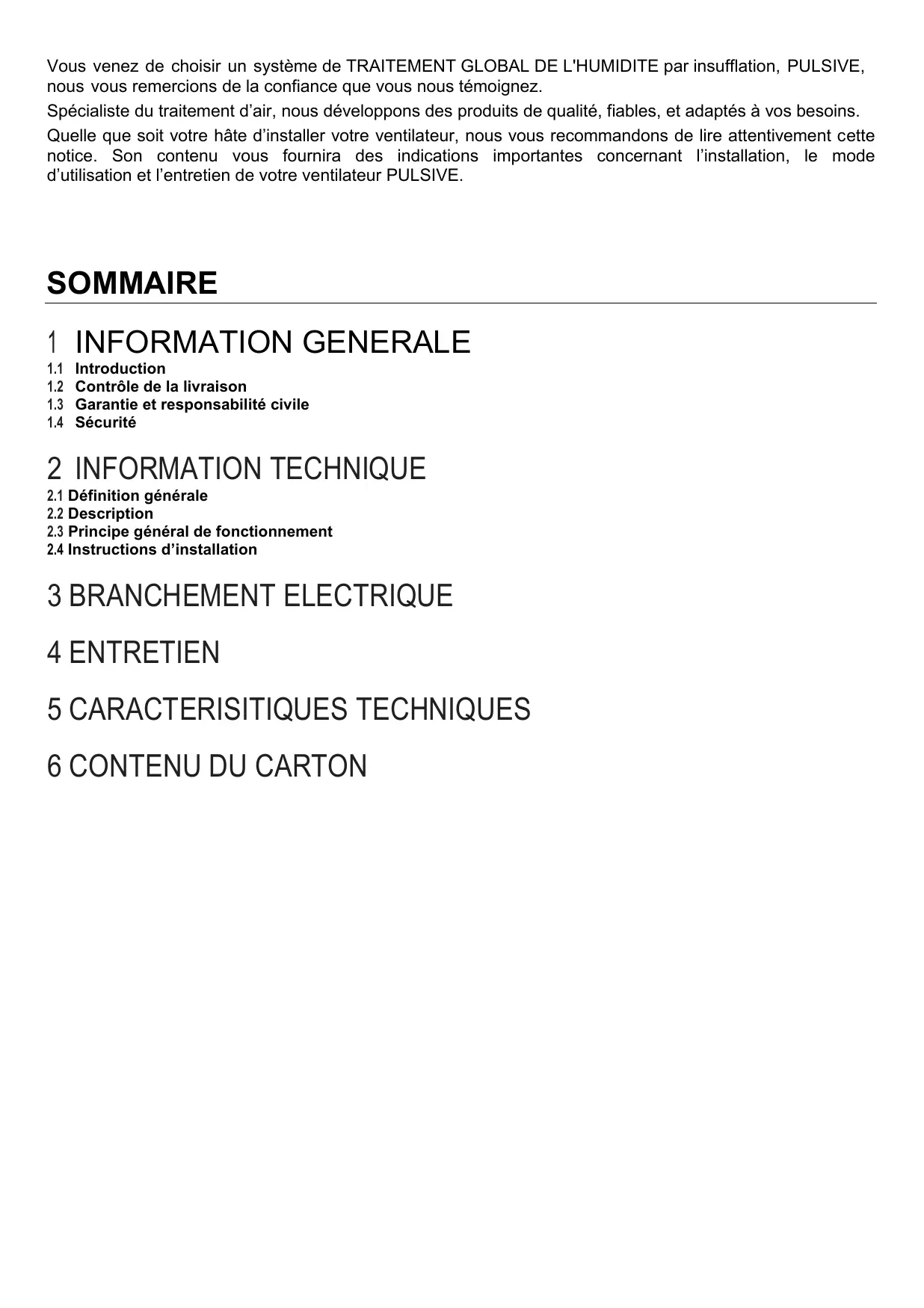

MODE D'EMPLOI PULSIVE S&P
Voues venez deCHOISIR un systeme de TRAITEMENT GLOBAL DE L'HUMIDITE par insufflation, PULSIVE,
nous you remercions de la confiance que you nos temoignez.
Spécialiste du traitement d'air, nous développons des produits de qualité, fiables, et adaptés à vos besoins. Quelle que soit notre hâte dinstaller votre ventilateur, nous vous recommendons de dire attentivement cette notice. Son contenu vous fournira des indications importantes concernant l'installation, le mode d'utilisation et l'entretien de votre ventilateur PULSIVE.
SOMMAIRE
1 INFORMATION GENERALE
1.1 Introduction
1.2 Contrôle de la livraison
1.3 Garantie et responsabilité civile
1.4 Sécurité
2 INFORMATION TECHNIQUE
2.1 Définition générale
2.2 Description
2.3 Principe général de fonctionnement
2.4 Instructions d'installation
3 BRANCHEMENT ELECTRIQUE
4 ENTRETIEN
5 CHARACTERISITIQUES TECHNIQUES
6 CONTENU DU CARTON
1 - INFORMATION GENERALE
Système de TRAITEMENT GLOBAL DE L'HUMIDITE
1.1 Introduction
Ce manuel est destiné à l'installation, à l'utilisation et l'entretien de votre PULSIVE Il a pour but :
- D'apporter un maximum de clarté et de sécuritépendant l'installation et à l'utilisation
- De proposer un entretien régulier et approprié
Les produits étant en constante évolution, S&P se réserves le droit de modifier ce manuel sans préavis.
1.2 Contrôle de la livraison
Vérifier, de suite après l'avoir sorti de son emballage, le parfait état de l'appareil ainsi que son fonctionnement, étant donné que tout évientuel défaut d'origine est couvert par la garantie.
- Avant de jeter l'emballage, contrôle les caractéristiques du produit et le contenu exact du carton qui doit coïncider avec les indications portées sur l'extérieur de l'emballage.
- Sortir l'unité de son emballage avec précaution. Vérifiez qu'il n'y ait aucun dommage apparent.
1.3 Garantie et responsabilité civile
Garantie
Ce système de TRAIEMENT GLOBAL DE L'HUMIDITE est garantie 5 ans. La date figurant sur la facture d'achat fait foi.
La garantie ne couvre pas :
- Les frais de montage et démontage
- Les défauts qui, selon S&P sont dus à une mauvaise manipulation, une négligence ou un accident
- Les defaults qui apparaissent suite à une manipulation ou une réparation réalisée par une pierce personne sans l'autorisation de S&P
Pour toutes informations sur ce sujet, l'installateur doit prendre contact avec son distributeur.
Responsabilité civile
S&P n'est pas responsable des dommages provoqués par :
- Une utilisation inappropriée
L'usure anormale des composants - La non-observation des instructions de ce manuel quant à la sécurité, l'utilisation et l'entretien
- L'utilisation de composants non agrésés par S&P
1.4 Sécurité
Normes générales de sécurité
Pendant et après l'installation, il ne doit y avoiraucun risque pour la sécurité, la santé et I'environnement conformément aux directives de la CE. Ceci est aussi valable pour les autres composants utilisés dans I'installation.
Les indications generales suivantes sont importantes :
- Suivre les instructions de sécurité afin d'éviter tout dommage sur l'appareil et les personnes
- Les instructions d'entretien doivent être respectées pour éviter des dommages ou/et une usure prématuree
- Les caractéristiques techniques ne peuvent être modifiées
- Le ventilateur doit être alimenté en courant alternatif monophasé de 230V / 50Hz
- Protection électrique : 3 Amp. minimum
- Indice d'iso1ation : classe II
- Indice de protection : IP20
Pour que l'installation soit conforme aux directives CE, la PULSIVE doit être raccordé au réseau électrique selon les normes en vigueur.
L'appareil doit etre monte de telle facon, qu'en conditions normales de fonctionnement, il n'existe aucun risque de contact avec les pieces en mouvement et sous tension.
- Avant toute intervention, prendre toujours soin demettre l'appareil hors tension.
Utiliser des outils adaptés.
Utiliser l'appareil seulement pour I'usage auquel il est destiné.
- La PULSIVE satisfait aux réglementations relatives aux apparils électriques.
2 - INFORMATION TECHNIQUE
2.1 Définition générale
Système de TRAITEMENT GLOBAL DE L'HUMIDITE destiné à assurer un renouvellement efficace de l'air vicié de la maison.
Cette solution est particulièrement adaptée aux situations de rénovation, où l'installation d'un système de VMC classique par extraction se revèle difficile.
La PULSIVE est équipé d'une batterie électrique d'appoint (500 W) pour un préchauffage automatique de l'air neuf en période froide.
2.2 Description
2.3 Principe général de fonctionnement
Positionnement du caisson
Le caisson est installé dans les combles de la maison, en un point central facilement accessible.
Amenée d'air neuf
L'air neuf est puisé dans ces combles et passé au travers d'un filtré surdimensionné. La vitesse de l'air est alors très faible : ainsi l'encrassement du filtré est minimum.
Insufflation de l'air neuf
L'air neuf propre est alors insuffle dans le volume habité, grâce à une seule bouche de grand diamètre, placée en un point central de la maison (couloir, palier d'étage...).
Rejet de l'air vicié
Après avoir balayé l'ensemble de la maison, l'air pollué est evacué naturellement par les défauts naturels d'étanchéité du bâti.
Batterie de préchauffage
Une batterie électrique d'appoint préchauffe l'air neuf en période froide.

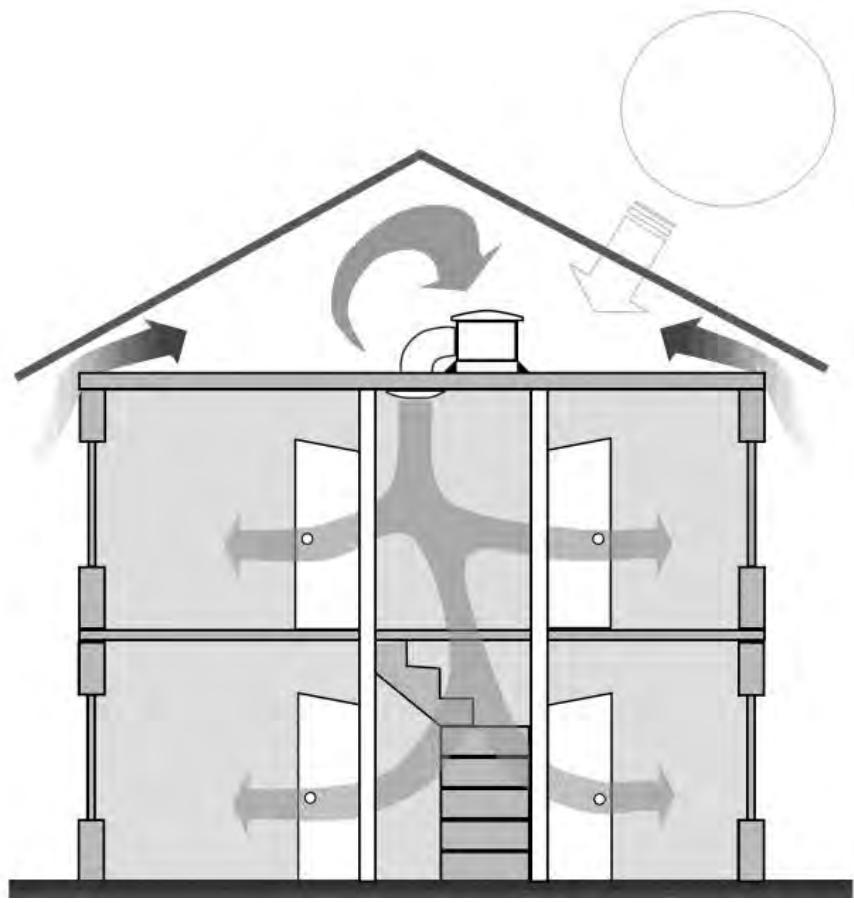

Apport Gratis de chaleur
L'emplacement du caisson dans les combles permit de recuperer l'air neuf prechauffé. L'air des combles est toujours plus chaud qu'a l'extérieur. Meme en hiver, l'apport calorifique des rayons du soleil peut etre important.

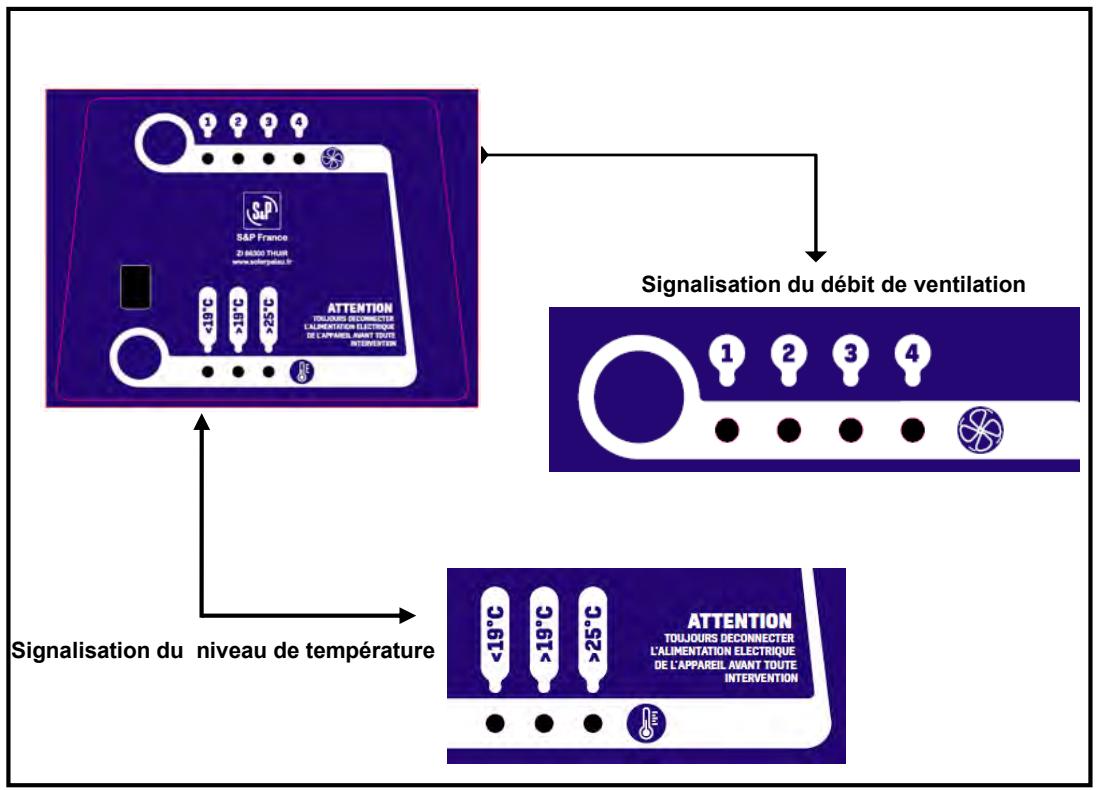

Réglage du début de fonctionnement
La PULSIVE possède 4 régimes de fonctionnement : débit 1-2-3 ou 4 à adapter selon le type du logement (voir Choix du régime de débit ci-dessous)
L'utilisateur désit un régime de fonctionnement parmi les 4 proposés sur l'appareil, par pression sur le bouton « REGLAGE DU DEBIT »
Le régime selectionné sera le niveau nominal du débit lorsque la température ambiente sera inférieure à 19^ .
A partir de 19^ le débit basculera automatiquement sur le régime supérieur (diminution de l'humidité par dilution).
La ventilation s'arrête lorsque la température ambiente est supérieure à 25^ afin d'éviter l'introduction d'air chaud.

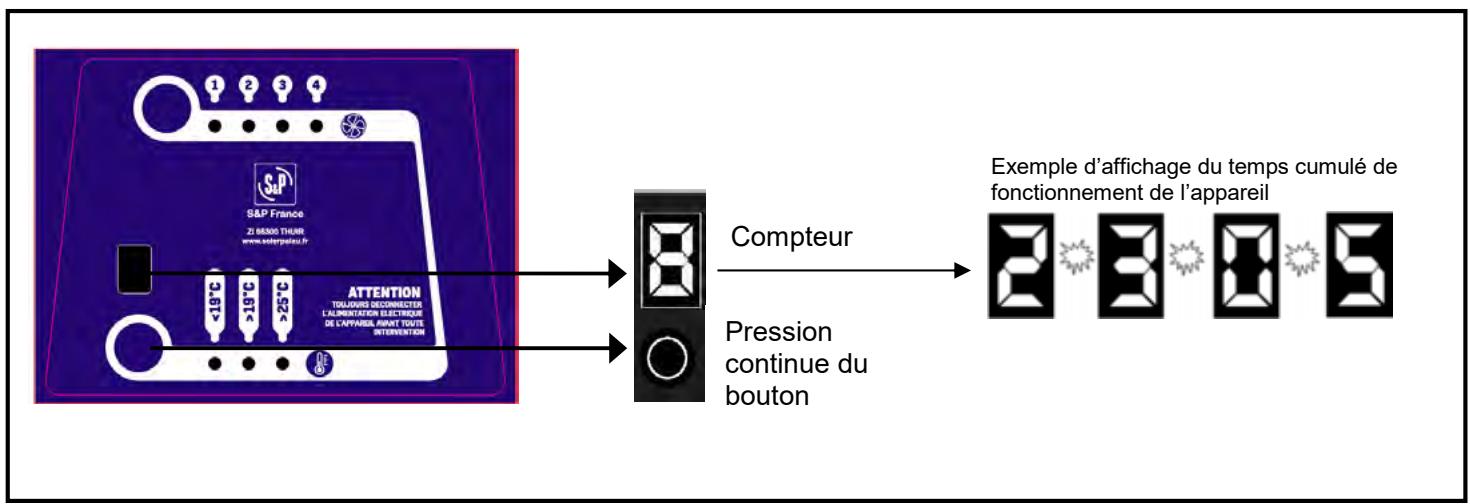

Temps cumulé de fonctionnement de l'appareil
Ce bouton permet avec une pression constante de voir apparaitre la durée totale de fonctionnement de l'appareil (voir schéma ci-dessous).
Par exemple : pour un fonctionnement de 2 305 heures, en appuyant sur le bouton vous verrez tous les chiffres défilés « 2 puis 3 puis 0 puis 5 puis rien » espaces d'un clignotant après chaque chiffre.
Il faut garder ce bouton enforcé jusqu'à ce que le compteur ne montre plus rien, en le reliachant il redeviendra neutre.
L'utilisateur doit définir le début nécessaire minimum pour son logement en fonction du tableau ci-dessous :
| Exemple de débits extraits nécessaires et exprimés en m3/h | |||||
| Nb pièces principales | Cuisine | Salle de bain | Autre salle d'eau | WC unique | WC multiple |
| 1 | 35 | 15 | 15 | 15 | 15 |
| 2 | 30 | 15 | 15 | 15 | 15 |
| 3 | 45 | 30 | 15 | 15 | 15 |
| 4 | 45 | 30 | 15 | 30 | 15 |
| 5 et plus | 45 | 30 | 15 | 30 | 15 |
Example:
Pour un logement de 3 pièces principales + 1 cuisine + 1 salle de bains + 2 wc, le débit nécessaire minimum sera de (45+30+15+15) 105 m³/h.
Le tableau ci-dessous indique la vitesse nominale à seLECTIONner.
Dans notre exemple, l'utilisateur choisisra la vitesse 2 soit un débit de 110m^3 /h et obtendra automatiquement un débit de 125m^3 /h lorsque la température ambiente dans les combles sera supérieure à 19^ .
| Régime de débit | Débit (m3/h) | |
| Température ambiente dans les combles | ||
| < 19° | > 19° | |
| Débit 1 | 80 | 90 |
| Débit 2 | 110 | 125 |
| Débit 3 | 145 | 160 |
| Débit 4 | 185 | 205 |
Batterie de préchauffage
Une batterie électrique d'appoint intégrée (500W) préchauffe l'air neuf insuffle en cas de besoin.
Si la température dans les combles (sonde 1) est inférieure à 10^ , la batterie se met en marche.
Si la température de souffrage dans le volume habitable (sonde 2) est supérieure à 10^ , la batterie s'arrête.
La batterie, autorégulée, fonctionnera uniquement par intermittence. Sa consommation est ainsi optimisée.
L'air neuf insuffle dans le volume habité ne sera jamais inférieur à 10^
La batterie électrique fonctionne automatiquement.
Cet apparéil est équipé de 2 protections thermiques du type klixon pour éviter les auffes et tout risque d'incendie. Une première protection (1) est limitée à +40°C avec l'ement automatique et la seconde (2) est limitée à +
+65°C avec réarmement manuel (voir phot détaill ci-contre).
Il est possible dans certains cas ( climat de région, exception climatique, combles peu aérés,etc...) que le Klixon à réarmement manuel (2) se déclenché suite à un dépassement des +65°C. Il faudra donc aller le réarmer dans l'appareil.
Bouche d'insufflation
Il est possible selon la géométrie de la pierce ou la bouche d'insufflation est installée, d'orienter le flux d'air en utilisant les volets mobiles de la bouche.
4
3
2-180°
2-90°
1
3 - BRANCHEMENT ELECTRIQUE
4 - DESACTIVER LA FONCTION PRE-CHAUFFAGE
Il est possible de désactiver le fonctionnement de la batterie. Pour cela, couper l'alimentation de la PULSIVE et suivre les indications ci-dessous :

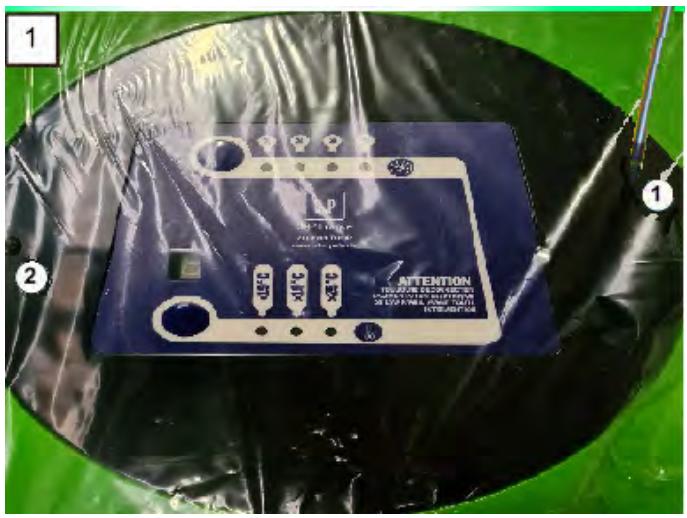

1- Retirer à l'aide d'un tournevis les vis (1 et 2) afin d'otier le couvercle de protection du circuit imprimé

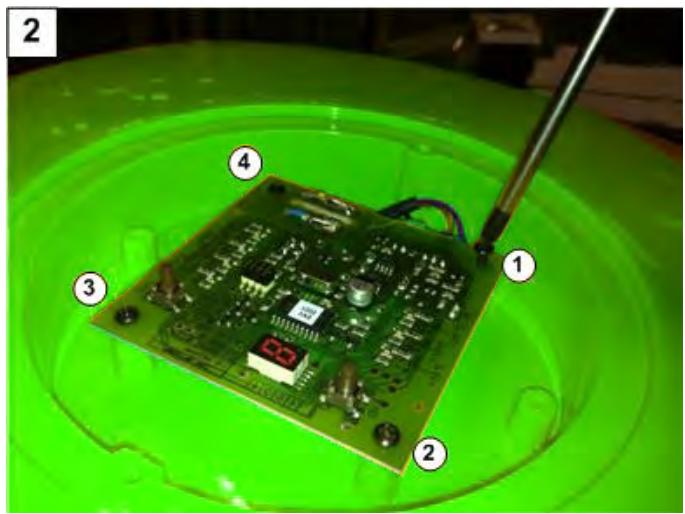

2- Retirer à l'aide d'un tournevis les vis (1, 2, 3 et 4) qui maintainnent le circuit imprimé
3- Retourner le circuit imprimé et oter le cavalier noir (1). La fonction « batterie » est désactivé. Refixer le circuit imprimé ainsi que le couvercle de protection. Reconnecter au réseau électrique.
5 - ENTRETIEN
Attention! Avant toute intervention sur la PULSIVE, s'assurer qu'il est déconnecté du réseau électrique et que la turbine soit complètement arrêtée.
Le surdimensionnement du filtré permet un entretien chaque 5 ans en moyenne.
Nettoyer la bouche d'insufflation en fonction de son encrassement.
6 - CHARACTERISTIQUES TECHNIQUES
Alimentation : 230 V – 50 Hz
- Mateur à courant continu – très BASSE consommation
- Puissance maxi consommée : 9 watts
- Niveau sonore (à 3 m) : 28 dB(A)
7 - CONTENU DU CARTON
1 caisson PULSIVE
1 bouche d'insufflation
Gaine homogène 1,5 m
1 sachet d'accessoires de fixation
S&P France
Avenue de la Côte Vermeille
66300 THUIR
Tel. 04 68 530 260
Fax 04 68 531 658
www.solerpalau.fr
Rev. 31/01/23
