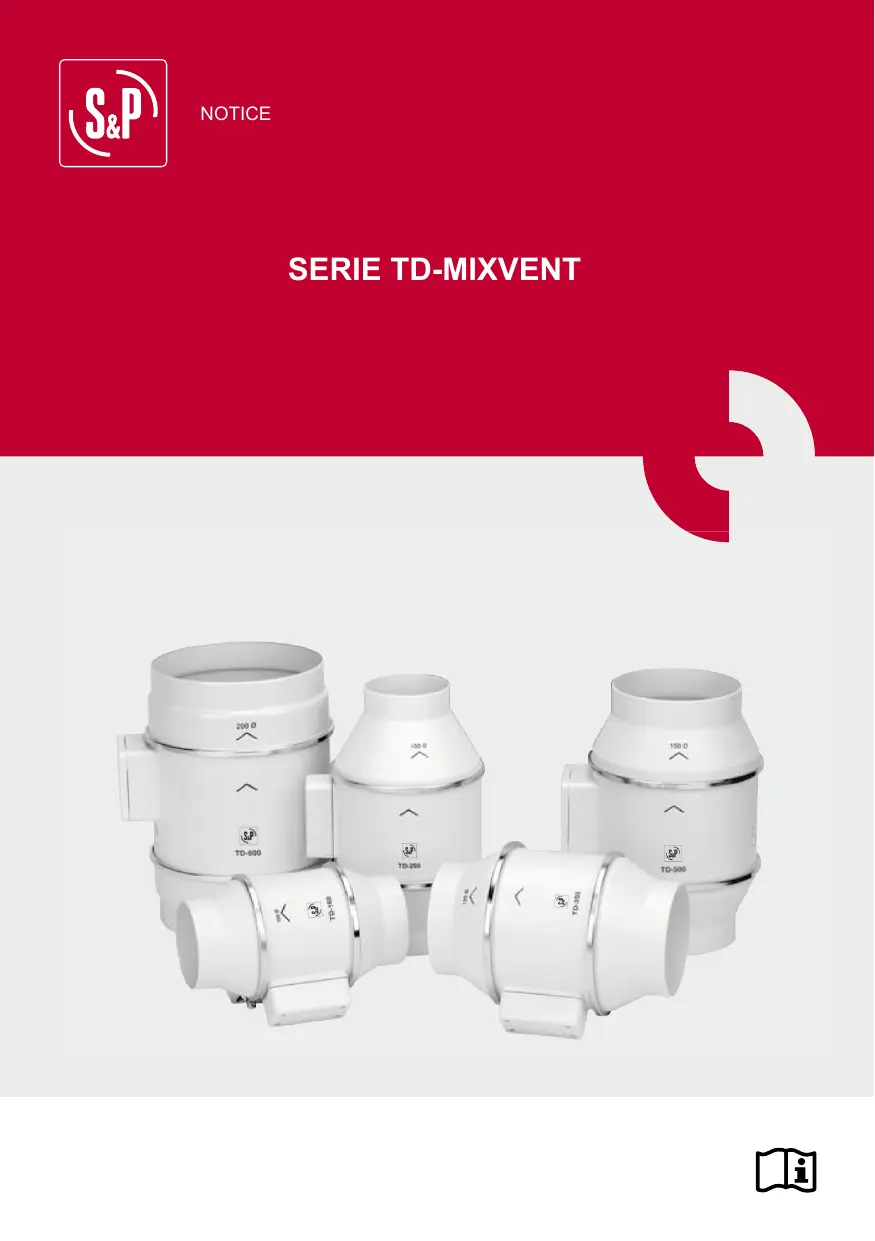

SERIE TD-MIXVENT - Aérateur extracteur S&P - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aérateur extracteur centrifuge (mixte)
Marque	S&P
Modèle	Série TD-MIXVENT
Utilisation	Extraction d'air dans les bâtiments résidentiels et commerciaux
Diamètre de raccordement	Disponible en 100, 125, 150, 160, 200 mm (selon modèle)
Matériau du boîtier	Tôle d'acier ou plastique technique (selon modèle)
Poids	De 2 à 5 kg selon le modèle
Alimentation électrique	230 V ~ 50 Hz monophasé
Indice de protection	IP44 (protection contre les projections d'eau)
Classe d'isolation	Classe F (moteur)
Type de moteur	Moteur asynchrone à rotor externe
Débit d'air maximal	Jusqu'à 600 m³/h selon modèle
Pression statique maximale	Jusqu'à 200 Pa selon modèle
Niveau sonore	De 30 à 50 dB(A) selon modèle
Température de service	De -20°C à +60°C
Entretien	Nettoyage régulier des pales et du filtre (si présent)
Sécurité	Protections thermiques internes ; arrêt automatique en cas de surchauffe
Installation	En conduit, mur ou plafond ; par professionnel qualifié
Accessoires	Clapet antiretour, grille de protection, variateur de vitesse (optionnel)
Normes	Conforme aux directives CE (basse tension, compatibilité électromagnétique)
Réparabilité	Pièces détachées disponibles via le réseau S&P
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - SERIE TD-MIXVENT S&P

Comment installer correctement l'extracteur TD-MIXVENT ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que le support est solide, que le sens de l'air est respecté et que l'appareil est hors tension pendant le montage. Suivez impérativement le schéma de raccordement électrique fourni.

Quels sont les diamètres de raccordement disponibles ?

La série TD-MIXVENT est proposée en plusieurs diamètres : 100 mm, 125 mm, 150 mm, 160 mm et 200 mm. Choisissez le modèle adapté à votre conduit.

Comment nettoyer l'extracteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer les pales et la grille. Pour un nettoyage plus approfondi, vous pouvez démonter les éléments selon les instructions. Évitez l'utilisation de produits abrasifs.

L'extracteur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit devient anormal (vibrations, grincements), vérifiez que les pales sont propres et que l'appareil est bien fixé. Un déséquilibre peut aussi provenir d'une accumulation de saleté.

Puis-je utiliser l'extracteur dans une salle de bain ?

Oui, car l'indice de protection est IP44, ce qui le protège contre les projections d'eau. Assurez-vous toutefois qu'il n'est pas en contact direct avec l'eau et que l'installation respecte les normes électriques en vigueur.

Comment régler la vitesse de l'extracteur ?

Pour moduler la vitesse, vous pouvez utiliser un variateur de vitesse en option. Certains modèles intègrent un interrupteur à plusieurs vitesses. Consultez la notice pour connaître les possibilités de votre modèle.

Que faire en cas de déclenchement du disjoncteur ?

Débranchez l'appareil et vérifiez l'installation. Un court-circuit ou une surcharge peut être en cause. Ne remettez pas en marche sans avoir identifié le problème. Faites appel à un professionnel si nécessaire.

L'extracteur est-il compatible avec un conduit de cheminée ?

Non, cet extracteur est destiné exclusivement à la ventilation et ne doit pas être raccordé à un conduit de cheminée ou à un appareil à combustion. Utilisez-le uniquement pour l'extraction d'air.

Où trouver des pièces détachées ?

Les pièces détachées (moteur, hélice, condensateur, etc.) sont disponibles auprès des distributeurs S&P ou sur le site www.solerpalau.fr. Contactez votre revendeur pour commander.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans une déchetterie ou un point de collecte pour appareils électriques et électroniques. Le recyclage contribue à la protection de l'environnement.

MODE D'EMPLOI SERIE TD-MIXVENT S&P

Ce manuel d'instructions contient d'importantes informations et doit être lu attentivement par des personnes compétentes avant toute manipulation, le transport, l'inspection et l'installation de ce produit. Toute l'attention a été apportée à la préparation de ces instructions et des informations données, cependant, il est de la responsa-bilité de l'installeur d'assurer que le système est conforme aux reglementations nationales et internationales en vigueur, en particulier celles traitant de la sécurité. Le fabricant, Soler & Palau Sistemas de Ventilación SLU ne sera tenu pour responsable de la casse, des accidents ou autres problèmes dus au non-respect des instructions containues dans ce manuel. Les ventilateurs objets de ce manuel d'instruction ont été fabriqués en respectant de rigoureuses règles de contrôle qualité comme La norme internationale ISO 9001. Une fois le produit installé, ce manuel doit être conservé par l'utilisateur final.

Transport et manipulation

L'emballage de cet apparéil a été concu pour supporter des conditions normales de transport. L' apparéil ne doit pas être transporte hors de son emballage, ce qui pourrait le déformer ou le déterminer. Le stockage du produit doit être effectué dans son emballage d'origine, en lieu sec et protégé de la saleté, jusqu'à son installation finale. N'accepter aucun apparéil livre hors de son emballage d'origine, ou présentant des signes d'avoir été manipulé. Éviter les coups, les chutes et de placer des poids excessifs sur l'emballage. Lors de la manipulation de produits lourds, utilisez des moyens de levage appropriés pour évier les dommages aux personnes ou aux matériels.

Ne jamais soulever un apparéil par les câbles électriques, la boîte de bornes, l'hélice ou la turbine ou encore par la grille de protection.

Important pour votre sécurité et celle des utilisateurs

L'installation doit être réalisée par un professionneliel qualifié. S'assurer que l'installation répond aux reglementations mécaniques et électriques en vigueur dans chaque pays.

Pour répondre aux Directives, monter les protections appropriées décrites dans le chapitre Accessoires du Catalogue Général de S&P. Les ventilateurs ou leurs composants ont été conçus pour déplacer l'air dans les limites indiquées sur la plaque caractéristiques.

Ne pas utiliser cet apparéil dans des atmosphères explosives ou corrosives. En cas d'utilisation de cet apparéil dans une ambiance représentant un taux d'humidité relative supérieur à 95%, veuillage consulter au préalable les Services Techniques.

Si le ventilateur doit être installé dans un local équipe d'une chaudière ou d'un autre type d'appareil à combustion, s'assurer que les entrées d'air dans le local sont suffisamment dimensionnées pour garantir une combustion correcte.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien à réaliser par l'utilisateur ne doit pas être réalisés par des enfants sans surveillance.

Sécurité lors de l'installation

Avant de manipuler le ventilateur, s'assurer qu'il est débranché du réseau électrique, même s'il est arrêté, et que personne ne puissse lemettre en marchependant l'opération.

Avant de commencer l'installation, s'assurer que le ventilateur est adapté pour l'application. Vérifier que la structure du support est suffisamment résistante pour supporter l'appareil en fonctionnant à sa puissance maximale. Utiliser toutes les fixations. Le ventilateur doit être mis en place sur une base solide et de niveau en respectant le sens de l'air. Prévoir tous les accessoires nécessaires à un montage correct et sur. Les manchettes couples doivent être tendues pour assurer un bon écoulement de l'air, en particulier à l'aspiration du ventilateur. S'assurer qu'il n'y ait aucin objet ou matériel dans les environns du ventilateur pouvant être aspiè ou déplace. Si le ventilateur doit être racordé à des conduits, vérifier qu'ils sont propres et qu'il n'y a pas d'objet ou matériel pouvant être aspiè ou soufflé par le ventilateur.

En cas de branchement du ventilateur à un conduit, celui-ci devra être exclusivement destiné au système de ventilation.

Pour le branchement électrique, suivre les indications du schéma de raccordement.

Mise en service

Vérifier que les valeurs de tension et de fréquence du réseau d'alimentation sont égales à celles indiquées sur la plaque caractéristiques.

Vérifier que le raccordement à la terre, les branchements électriques et les étanchéités au niveau des passages de câbles, si nécessaire, sont correctement réalisées.

En accord avec la Directive Machine 89/392/EU, si le ventilateur est accessible à l'opérateur et qu'il existe un risque pour sa santé et sécurité, des protections appropriées doivent être utilisées (voir catalogue S&P)

Vérifier que les parties mobiles fonctionnent librement sans gène.

Vérifier qu'il n'y a pas de reste de matérieliaux de montage ni de corps étrangers pouvant être aspirés, ni dans et autour du ventilateur, ni dans les conduits.

Vérifier que les supports sont bien en place et non endommages.

Vérifier que le sens de rotation de l'hélice ou de la turbine ainsi que du flux d'air sont corrects. Vérifier qu'aucune vibration anormale n'est perché, que le courant consommé ne dépasse pas la valeur indiquée sur la plaque du ventilateur.

Au cas où un des dispositifs de protection électriche de l'installation s'actionnerait, débrancher l'appareil et vérifier l'installation avant de la remettre en marche.

Entretien

La maintenance et les réparations doivent être réalisées par du personnel compétent et en application des normes locales et internationales. S'assurer que le ventilateur est débranché du réseau électrique, même s'il est arrêté, et que personne ne puisse lemettre en marche pendant l'opération.

Une inspection régulière de l'appareil est nécessaire. Sa fréquence doit être fixée en fonction des conditions de travail, afin d'éviter l'accumulation de saleté dans les hélices, les turbines, les moteurs et les grilles, ceci pouvant entrainer des risques et pourrait réduire sensiblement la vie de l'appareil.

La procédure de vérification doit être fonction des conditions d'utilisation. Une attention particulière doit être apportée aux bruits, vibrations ou températures inhabituels. Si un problème est detecté, le ventilateur doit être immidiatement arrêté afin d'en déterminer les causes. L'état de propre déhîlées et turbines doivent être régulièrement vérifié afin d'éviter tout risque de déséquilibles et de vibrations.

Mise hors service et Recyclage

La norme de la CEE et l'engagement que nous devons maintainir envers les futures générations nous obligant à recycler le matériel; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les

containers correspondants de recyclage. Si ce symbole est apposé sur l'appareil, déposer l'appareil remplace dans la déchetterie la plus proche.

Pour toute question concernant les produits S&P, contacter votre distributeur. Pour sa localisation ou pour obtaining la déclaration de conformité de l'UE, d'autres documents réglementaires ou la copie de ce manuel, voir notre site web www.solerpalau.com

S&P France

Avenue de la Cote Vermeille

66300 THUIR

Tel. [phone]

Fax [phone]

www.solerpalau.fr

Ref. 9023067003
