Type de produit	Bouche d'extraction PVC
Marque	ALDES
Modèle	BAP 40/105 UNIVERSEL
Matériau	PVC
Utilisation	Ventilation Mécanique Contrôlée (VMC) ou extraction ponctuelle
Débit réglage usine	40 m³/h (selon modèle)
Plage de débits réglables	20 à 135 m³/h selon configuration
Alimentation électrique (modèles avec interrupteur)	230V/9V via interface
Alimentation électrique (modèles standard)	Aucune (autonome)
Température ambiante maximale	60°C
Nettoyage	Nettoyer régulièrement avec un chiffon humide ; ne pas utiliser de produits abrasifs
Précautions d'installation	Installation par un professionnel selon la norme NF C 15-100
Précautions d'utilisation	Ne pas obstruer les entrées d'air ni les bouches ; ne jamais arrêter la ventilation
Sécurité	Ne pas utiliser par des personnes à capacités réduites sans surveillance
Conformité réglementaire	Conforme aux arrêtés français du 24/03/1982 et 28/10/1983, norme NF C 15-100, règlement REACH
Fin de vie	Recycler en déchèterie ou rapporter au point de collecte
Poids approximatif	0,2 kg
Dimensions (estimation)	Diamètre 130 mm, hauteur 50 mm

FOIRE AUX QUESTIONS - BAP 40/105 UNIVERSEL ALDES

Comment régler le débit de la bouche d'extraction ?

Le débit se règle en ajustant le volet ou en ôtant les parties sécables selon le modèle. Reportez-vous au tableau des débits dans la notice.

Quels sont les différents modèles de la gamme Bap'SI ?

La gamme Bap'SI comprend les modèles D1, D2, S1, S2, PUSH et INTER, avec différents débits réglages usine.

Comment nettoyer la bouche d'extraction ?

Nettoyez régulièrement avec un chiffon humide ; n'utilisez pas de produits abrasifs. Assurez-vous de ne pas obstruer les passages d'air.

Cette bouche nécessite-t-elle une alimentation électrique ?

Les modèles standard (Bap'SI) ne nécessitent pas d'alimentation. Les modèles avec interrupteur (Bap'SI INTER) nécessitent une alimentation secteur via une interface 230V/9V.

Quelle est la température maximale d'utilisation ?

La température ambiante ne doit pas dépasser 60°C.

Puis-je raccorder une hotte motorisée à la VMC ?

Non, il est interdit de raccorder une hotte motorisée à la VMC.

Que faire si la bouche ne fonctionne pas correctement ?

Vérifiez que les bouches ne sont pas obstruées, que la ventilation est en marche, et que le réglage de débit est correct. Si le problème persiste, contactez un professionnel.

Comment installer la bouche d'extraction ?

L'installation doit être réalisée par un professionnel conformément à la norme NF C 15-100. Ne jamais obturer les entrées d'air.

Quelles sont les précautions de sécurité à respecter ?

Ne pas utiliser par des personnes à capacités réduites sans surveillance ; tenir hors de portée des enfants ; ne jamais arrêter la ventilation.

Comment recycler la bouche en fin de vie ?

En fin de vie, déposez la bouche dans une déchèterie ou rapportez-la à un point de collecte pour recyclage.

MODE D'EMPLOI BAP 40/105 UNIVERSEL ALDES

Désignation	Débit réglage usine
Bap'SI modulo D1	30/90

Débit réglage usine

Autres débits réglages

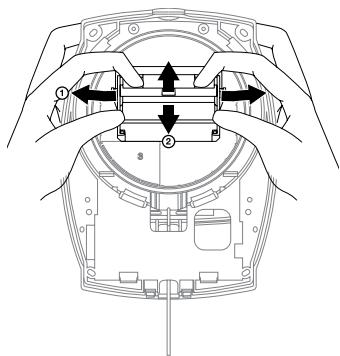

Ecarter

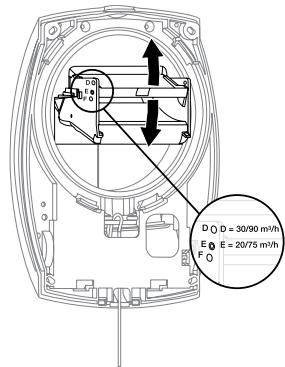

Ajuster le débit

GE Adjust the flow
D Den Volumenstrom einstellen
1 Definire la portata aria
ES Ajustar el caudal
Volumestroom instellen

Bap'SI modulo D2

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D2	45/105	45/120	45/135

Le volet reste en position B

The damper remains in position B
Die Klappe bleibt Position B
La serranda resta nella posizione B
La compuerta se mantiene en posicion B
N De flap blift in de stand B

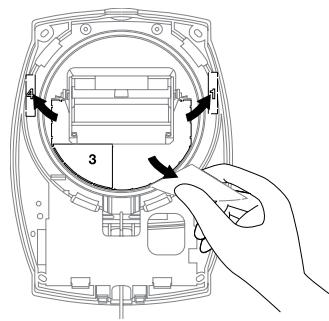

Oter les parties sécables

Remove breakoff parts
Die abtrennbaren Teile herausnehmer
Togliere le parti staccabili
64Quitar las partes separables
NL Verwijder breekbare onderdelen

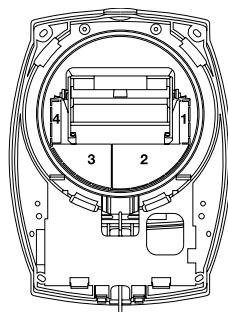

Parties sécables à enlever :

GE Breakoff parts to be removed
D Herauszunehmende abtrennbare Teile
Partistaccabildatogliere
ES Partes separables que guitar
Breebkare onderden verwijderen

	1	2	3	4
45/105 m3/h
45/120 m3/h		X	X
45/135 m3/h	X	X	X	X

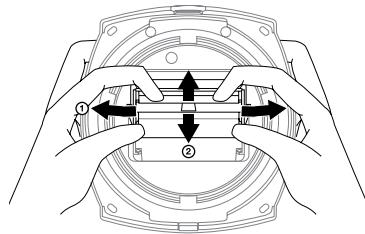

Bap'SI modulo S1, Bap'SI modulo S2

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo S1	30	20	15
Bap'SI modulo S2	45	60	30

Ecarter

Ajuster le débit

GE Adjust the flow
D Den Volumenstrom einstellen
1 Definire la portata aria
ES Ajustar el caudal
Volumestroom instellen

France

Rappel réglementaire: Arrétedu 24/03/1982 et du 28/10/1983

Type de logement	Cuisine	Bain	WC unique	WC multiple
F1	20/75 m3/h	15 m3/h	15 m3/h	15 m3/h
F2	30/90 m3/h	15 m3/h	15 m3/h	15 m3/h
F3	45/105 m3/h	30 m3/h	15 m3/h	15 m3/h
F4	45/120 m3/h	30 m3/h	30 m3/h	15 m3/h
F5+	45/135 m3/h	30 m3/h	30 m3/h	15 m3/h

Bap'SI « PUSH », Bap'SI « INTER »

Précautions et restrictions d'emploi :

• Cet apparéil est destiné exclusivement à un usage domestique, pour assurer le renouvellement d'air d'une habitation dans le cadre d'un système de Ventilation Mécanique Contrôle ou d'une ventilation par Extraction Ponctuelle de l'air.
• Le fabricant ne peut étreu pour responsable et décline toute responsabilité en cas de dommages subsis par les personnes ou les biens à la suite d'une utilisation inappropriée.
• Les bap's INTER on/off doivent reliées sur une alimentation sectoré exclusivement (via interface 230V/9V). La pile 9V est interde.

Protection des Personnel :

• Cet apparèil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorières ou mentales sont réduites, ou des personnes dénuees d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intérimière d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'apparèil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Précautions d'installation et de maintenance :

• L'appareil doit être installe dans un local dont la temperature ambiente ne dépasse pas 60^ .
• Ne jamais obturer ou enlever les entrées d'air et les bouches.
• Ne jamais boucher le passage d'air sous les portes.
• Ne jamais raccorder une hotte motorisée à la VMC.
• Ne jamais arrêté la ventilation.
• Le raccordement électrique sera fait sur une installation réalisée par un professionnel selon les règles de la norme NF C 15-100 (France) ou des documents d'harmonisation IEC/CEI 60364 (Europe).

Nettoyage

GE Cleaning
Reinigung
Pulizia
Limpieza
Reiniging

• En fin de vie ou lors de son remplacement, il doit être remis à une déchéterie, auprès d'une revendue ou d'un centre de collecte.

• Pour les apparèts contenant des piles, rapporter les piles et accumulateurs usages auprès du point de collecte le plus proche du domicile.

RÉGEMENT REACH :

En l'etat de nos connaissances, cet article ne contient pas de substance candidate à autorisation à plus de 0.1% de son moins selon la liste maintenue par l'echa.

Les certificates de conformité produit aux normes en vigueur sont disponibles auprès du fabriquant.
