BAP'SI 30 UNIVERSEL - Bouche d'extraction pvc ALDES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bouche d'extraction PVC
Marque	ALDES
Modèle	BAP'SI 30 UNIVERSEL
Matériau	PVC
Débit réglage usine	30 m³/h (modèle de base)
Autres débits réglables	20, 30, 45, 60, 75, 90, 105, 120, 135 m³/h selon version (Modulo D1, D2, S1, S2)
Utilisation	Ventilation Mécanique Contrôlée (VMC) ou extraction ponctuelle
Alimentation	Aucune (modèle passif) ; version Inter on/off : via interface 230V/9V (pile 9V interdite)
Température ambiante max	60 °C
Poids approximatif	0.2 kg
Dimensions	Standard bouche d'extraction (diamètre nominal 125 mm ou 80 mm selon version)
Parties sécables	Oui, pour ajustement du débit (voir schéma sur notice)
Nettoyage	Dépoussiérage régulier ; ne pas obstruer
Sécurité	Ne jamais arrêter la VMC, ne pas raccorder hotte motorisée, ne pas boucher les entrées d'air
Réglementation	Conforme aux arrêtés du 24/03/1982 et 28/10/1983
Installation	Par un professionnel selon norme NF C 15-100 ou IEC/CEI 60364
Fin de vie	À recycler en déchèterie
Compatibilité logement	F1 à F5+ : débits adaptés (cuisine, bain, WC)

FOIRE AUX QUESTIONS - BAP'SI 30 UNIVERSEL ALDES

Comment régler le débit de la bouche BAP'SI 30 UNIVERSEL ?

Le débit se règle en enlevant les parties sécables indiquées sur le produit. Consultez le tableau des débits dans la notice : selon le nombre de parties retirées, vous obtenez des débits de 20 à 135 m³/h. Par exemple, pour le modèle D2, retirez les parties correspondant à 45/105, 45/120 ou 45/135 m³/h.

Quels sont les différents modèles de la gamme BAP'SI ?

La gamme comprend les versions Bap'SI Modulo D1 (débit jusqu'à 90 m³/h), Bap'SI Modulo D2 (jusqu'à 135 m³/h), Bap'SI Modulo S1 (débits 15-30 m³/h) et Bap'SI Modulo S2 (débits 30-60 m³/h). Chaque modèle a des plages de réglage spécifiques.

Puis-je utiliser cette bouche dans une cuisine ?

Oui, selon le tableau de la notice, pour les cuisines, les débits recommandés varient de 20/75 m³/h (F1) à 45/135 m³/h (F5+). Assurez-vous de régler le débit en fonction de votre logement.

Comment nettoyer la bouche d'extraction ?

Nettoyez régulièrement avec un chiffon doux et sec pour enlever la poussière. Ne jamais utiliser de solvants ni immerger dans l'eau. Veillez à ne pas obstruer les passages d'air.

Quelle alimentation électrique pour le modèle Inter on/off ?

Le modèle BAP'SI Inter on/off doit être relié à une alimentation secteur via une interface 230V/9V. L'utilisation d'une pile 9V est interdite pour des raisons de sécurité.

Peut-on installer cette bouche dans une salle de bain ?

Oui, pour les salles de bain, le débit minimum recommandé est de 15 m³/h (WC unique) à 30 m³/h (selon le type de logement). Consultez le tableau réglementaire dans la notice.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord que la VMC fonctionne et que les entrées d'air ne sont pas obstruées. Si le problème persiste, contactez un professionnel qualifié. L'appareil ne contient pas de pièces réparables par l'utilisateur.

Cette bouche est-elle adaptée à une VMC gaz ?

Oui, elle peut être utilisée dans un système de VMC, mais il est impératif de respecter les réglementations en vigueur. Ne jamais raccorder une hotte motorisée à la VMC.

Quelles sont les précautions de sécurité importantes ?

Ne pas arrêter la ventilation mécanique, ne pas boucher les entrées d'air ni les bouches, ne pas obstruer le passage sous les portes. L'installation électrique doit être conforme à la norme NF C 15-100.

Comment recycler la bouche en fin de vie ?

Déposez-la dans une déchèterie, chez un revendeur ou dans un centre de collecte. Les éventuelles piles doivent être retirées et rapportées au point de collecte approprié.

MODE D'EMPLOI BAP'SI 30 UNIVERSEL ALDES

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D1	30/90	20/75	-

Écarter

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D2	45/105	45/120	45/135

Le volet reste en position b

The damper remains in position B Die Klappe bleibt Position B La serranda resta nella posizione B La compuya se mantiene en posicion B N De flap blift in de stand B

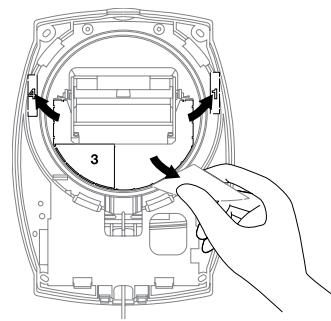

Oter les parties sécables

Remove breakoff parts Die abtrennbaren Teile herausnehmer Togliere le parti staccabili 64Quitar las partes separables NL Verwijder breekbare onderdelen

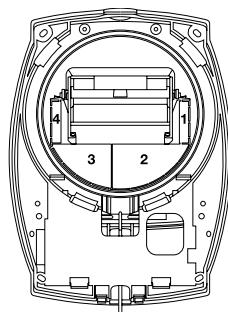

Parties sécables à enlever :

GE Breakoff parts to be removed D Herauszunehmende abtrennbare Teile Partistaccabili datogliere ES Partes separables que guitar Breebkare onderden verwijderen

	1	2	3	4
45/105 m3/h
45/120 m3/h		X	X
45/135 m3/h	X	X	X	X

Bap'si modulo S1, bap'si modulo S2

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo S1	30	20	15
Bap'SI modulo S2	45	60	30

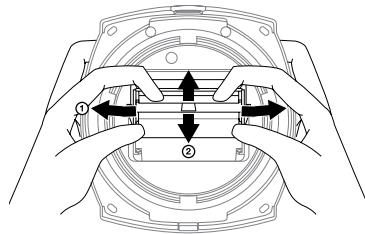

Ajuster le débit

CB Adjust the flow Den Volumenstrom einstellen 1 Definire la portata aria Ajustar el caudal Volumestroom instellen

Rappel réglementaire : Arrêté du 24/03/1982 et du 28/10/1983

Type de logement	Cuisine	Bain	WC unique	WC multiple
F1	20/75 m3/h	15 m3/h	15 m3/h	15 m3/h
F2	30/90 m3/h	15 m3/h	15 m3/h	15 m3/h
F3	45/105 m3/h	30 m3/h	15 m3/h	15 m3/h
F4	45/120 m3/h	30 m3/h	30 m3/h	15 m3/h
F5+	45/135 m3/h	30 m3/h	30 m3/h	15 m3/h

Précautions et restrictions d'emploi :

• Cet appareil est destiné exclusivement à un usage domestique, pour assurer le renouvellement d'air d'une habitation dans le cadre d'un système de Ventilation Mécanique Contrôlée ou d'une ventilation par Extraction Ponctuelle de l'air.
• Le fabricant ne peut être tenu pour responsable et décline toute responsabilité en cas de dommages subsistant par les personnes ou les biens à la suite d'une utilisation inappropriée.

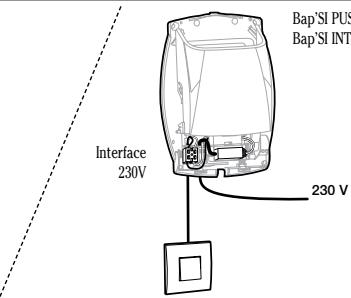

• Les bap's INTER on/off doivent être reliées sur une alimentation secteur exclusivement (via interface 230V/9V). La pile 9V est interdite.

Protection des personnel :

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Précautions d'installation et de maintenance :

• L'appareil doit être installé dans un local dont la température ambiante ne dépasse pas 60°C.
• Ne jamais obturer ou enlever les entrées d'air et les bouches.
• Ne jamais boucher le passage d'air sous les portes.
• Ne jamais raccorder une hotte motorisée à la VMC.
• Ne jamais arrêter la ventilation.
• Le raccordement électrique sera fait sur une installation réalisée par un professionnel selon les règles de la norme NF C 15-100 (France) ou des documents d'harmonisation IEC/CEI 60364 (Europe).

Nettoyage

• En fin de vie ou lors de son remplacement, il doit être remis à une déchéterie, auprès d'une revendue ou d'un centre de collecte.
• Pour les appareils contenant des piles, rapporter les piles et accumulateurs usagés auprès du point de collecte le plus proche du domicile.

Réglement REACH :

En l'état de nos connaissances, cet article ne contient pas de substance candidate à autorisation à plus de 0.1% de son moins que la liste maintenue par l'ECHA.

Les certificats de conformité produit aux normes en vigueur sont disponibles auprès du fabricant.
