Type de produit	Bouche d'extraction en PVC
Marque	ALDES
Modèle	BAP'SI 30 125 MM
Matériau	PVC
Diamètre de raccordement	125 mm
Débit d'air nominal	30 m³/h (réglable)
Plage de débits réglables	De 15 à 135 m³/h selon version (modulo S1, S2, D1, D2)
Utilisation	Renouvellement d'air dans une habitation (VMC ou extraction ponctuelle)
Alimentation	Sans alimentation (mécanique) – pour les versions INTER on/off, alimentation secteur 230V via interface
Température ambiante max.	60 °C
Normes	Conforme à la réglementation française (Arrêtés du 24/03/1982 et 28/10/1983) et norme NF C 15-100 (France)
Entretien et nettoyage	Nettoyage régulier, ne pas obstruer les entrées d'air et les bouches, ne pas boucher le passage sous les portes
Sécurité	Usage domestique uniquement, ne pas arrêter la ventilation, ne pas raccorder une hotte motorisée à la VMC
Réglage de débit	Par rupture de parties sécables (breakoff parts) selon le débit souhaité
Accessoires inclus	Notice d'utilisation
Fin de vie	Recyclage en déchèterie ou point de collecte

FOIRE AUX QUESTIONS - BAP'SI 30 125 MM ALDES

Comment régler le débit d'air de la bouche BAP'SI 30 125 MM ?

Régler le débit en enlevant les parties sécables selon le tableau fourni dans la notice. Par exemple, pour un débit de 30 m³/h, enlever les parties indiquées pour la configuration correspondante.

Que signifient les parties sécables sur la bouche ?

Les parties sécables sont des morceaux de plastique prédécoupés qui, une fois retirés, modifient le débit d'air. Leur retrait permet d'ajuster le débit à la valeur souhaitée.

Puis-je utiliser cette bouche dans une salle de bain ?

Oui, cette bouche est utilisable dans une salle de bain aux débits indiqués (15 m³/h minimum). Respecter les débits réglementaires selon le type de logement.

Quelles sont les précautions d'installation ?

L'installation doit être réalisée par un professionnel, la température ambiante ne doit pas dépasser 60°C, ne jamais obstruer les entrées d'air ni boucher le passage sous les portes.

Comment nettoyer la bouche d'extraction ?

Nettoyer avec un chiffon doux et de l'eau savonneuse. Ne pas utiliser de produits abrasifs. S'assurer que les orifices ne sont pas obstrués.

Est-ce que cette bouche est compatible avec une VMC ?

Oui, elle est conçue pour les systèmes de Ventilation Mécanique Contrôlée (VMC) ou l'extraction ponctuelle. Ne pas raccorder une hotte motorisée à la VMC.

Quelle est la différence entre les modèles D1, D2, S1, S2 ?

Les modèles D1 et D2 sont à débit dynamique (modulable selon pression), tandis que S1 et S2 sont à débit constant. Les plages de réglage diffèrent (ex: D1: 30/90, S1: 30/20/15).

Faut-il une alimentation électrique pour cette bouche ?

La bouche standard est passive (sans alimentation). Les versions INTER on/off nécessitent une alimentation secteur 230V via interface (pile 9V interdite).

Que faire en cas de remplacement de la bouche ?

En fin de vie, rapporter la bouche en déchèterie, chez un revendeur ou un centre de collecte pour recyclage.

La bouche est-elle conforme aux normes en vigueur ?

Oui, elle est conforme aux arrêtés du 24/03/1982 et 28/10/1983 ainsi qu'à la norme NF C 15-100 pour les installations électriques (France).

MODE D'EMPLOI BAP'SI 30 125 MM ALDES

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D1	30/90	20/75	-

Écarter

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D2	45/105	45/120	45/135

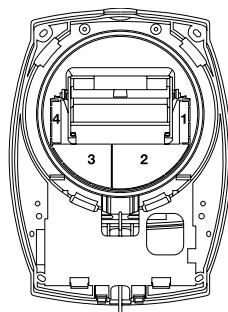

Le volet reste en position b

The damper remains in position B Die Klappe bleibt Position B La serranda resta nella posizione B La compuya se mantiene en posicion B N De flap blift in de stand B

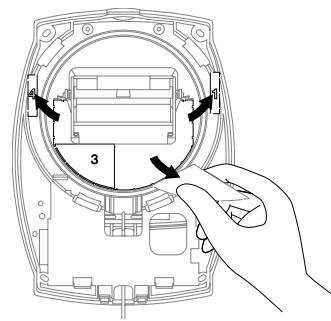

Oter les parties sécables

Remove breakoff parts Die abtrennbaren Teile herausnehmer Togliere le parti staccabili 64Quitar las partes separables NL Verwijder breekbare onderdelen

Parties sécables à enlever :

GE Breakoff parts to be removed D Herauszunehmende abtrennbare Teile Partistaccabildatogliere ES Partes separables que guitar Breebkare onderden verwijderen

	1	2	3	4
45/105 m3/h
45/120 m3/h		X	X
45/135 m3/h	X	X	X	X

Bap'si modulo S1, bap'si modulo S2

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo S1	30	20	15
Bap'SI modulo S2	45	60	30

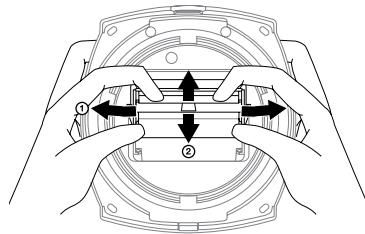

Ajuster le débit

CB Adjust the flow Den Volumenstrom einstellen 1 Definire la portata aria ES Ajustar el caudal Volumestroom instellen

Rappel réglementaire : Arrêté du 24/03/1982 et du 28/10/1983

Type de logement	Cuisine	Bain	WC unique	WC multiple
F1	20/75 m3/h	15 m3/h	15 m3/h	15 m3/h
F2	30/90 m3/h	15 m3/h	15 m3/h	15 m3/h
F3	45/105 m3/h	30 m3/h	15 m3/h	15 m3/h
F4	45/120 m3/h	30 m3/h	30 m3/h	15 m3/h
F5+	45/135 m3/h	30 m3/h	30 m3/h	15 m3/h

Précautions et restrictions d'emploi :

• Cet appareil est destiné exclusivement à un usage domestique, pour assurer le renouvellement d'air d'une habitation dans le cadre d'un système de Ventilation Mécanique Contrôlée ou d'une ventilation par Extraction Ponctuelle de l'air.
• Le fabricant ne peut être tenu pour responsable et décline toute responsabilité en cas de dommages subsistant chez les personnes ou les biens à la suite d'une utilisation inappropriée.

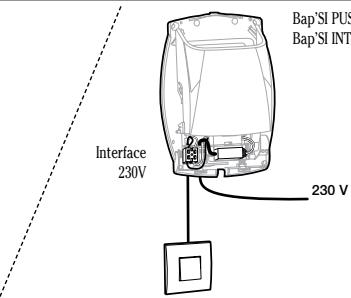

• Les bap's INTER on/off doivent être reliées sur une alimentation secteur exclusivement (via interface 230V/9V). La pile 9V est interdite.

Protection des personnes :

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Précautions d'installation et de maintenance :

• L'appareil doit être installé dans un local dont la température ambiante ne dépasse pas 60°C.
• Ne jamais obturer ou enlever les entrées d'air et les bouches.
• Ne jamais boucher le passage d'air sous les portes.
• Ne jamais raccorder une hotte motorisée à la VMC.
• Ne jamais arrêter la ventilation.
• Le raccordement électrique sera fait sur une installation réalisée par un professionnel selon les règles de la norme NF C 15-100 (France) ou des documents d'harmonisation IEC/CEI 60364 (Europe).

Nettoyage

• En fin de vie ou lors de son remplacement, il doit être remis à une déchéterie, auprès d'une revendue ou d'un centre de collecte.
• Pour les appareils contenant des piles, rapporter les piles et accumulateurs usagés auprès du point de collecte le plus proche du domicile.

Réglement REACH :

En l'état de nos connaissances, cet article ne contient pas de substance candidate à autorisation à plus de 0.1% de son masse selon la liste maintenue par l'echa.

Les certificats de conformité produit aux normes en vigueur sont disponibles auprès du fabricant.
