Type de produit	Bouche d'extraction PVC pour VMC
Marque	ALDES
Modèle	BAP'SI 15 125 MM
Diamètre de raccordement	125 mm
Matière	PVC
Fonctions principales	Extraction d'air, réglage de débit par parties sécables ou volet
Modèles compatibles	Bap'SI modulo D1, D2, S1, S2, PUSH, INTER
Débits d'air réglables	De 15 à 135 m³/h selon modèle et configuration
Réglage usine	30/90 m³/h pour D1, 45/105 m³/h pour D2, 30 m³/h pour S1, 45 m³/h pour S2
Alimentation	Secteur via interface 230V/9V (pour modèles INTER), pas de pile
Température ambiante max	60 °C
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux et humide ; ne pas utiliser de produits abrasifs
Sécurité	Non destiné aux personnes à capacités réduites sans surveillance ; ne pas obturer les entrées d'air
Installation électrique	Raccordement par un professionnel selon norme NF C 15-100 ou CEI 60364
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant ; certificats de conformité sur demande
Fin de vie	Recyclage en déchèterie ou chez un revendeur
Informations générales	Usage domestique uniquement ; ne pas raccorder de hotte motorisée sur la VMC

FOIRE AUX QUESTIONS - BAP'SI 15 125 MM ALDES

Comment régler le débit d'air sur la bouche BAP'SI 15 125 MM ?

Le réglage s'effectue en retirant les parties sécables ou en ajustant le volet (selon le modèle). Reportez-vous au tableau des débits dans la notice pour connaître les combinaisons.

Quel est le diamètre de raccordement de cette bouche ?

Le diamètre est de 125 mm, comme indiqué dans la référence du modèle.

Puis-je installer cette bouche dans une cuisine ?

Oui, elle est adaptée à une cuisine. Les débits conseillés sont de 20/75 m³/h pour un F1 jusqu'à 45/135 m³/h pour un F5+ selon la réglementation française.

Comment nettoyer la bouche d'extraction ?

Nettoyez-la avec un chiffon doux et humide. N'utilisez pas de produits abrasifs ou solvants. Ne jamais obstruer les entrées d'air.

Faut-il une alimentation électrique pour cette bouche ?

Pour les modèles standards (Bap'SI modulo), non. Seuls les modèles Bap'SI INTER nécessitent une alimentation secteur 230V via une interface 9V.

Puis-je raccorder une hotte motorisée sur la VMC avec cette bouche ?

Non, il est interdit de raccorder une hotte motorisée sur le réseau VMC. Cela perturberait le système.

Cette bouche est-elle adaptée aux sanitaires ?

Oui, elle convient aux salles de bain et WC. Les débits recommandés sont de 15 à 30 m³/h selon le type de pièce.

Que faire en fin de vie de la bouche ?

Déposez-la dans une déchèterie ou rapportez-la chez un revendeur pour recyclage. Ne la jetez pas aux ordures ménagères.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du fabricant ALDES. Les certificats de conformité sont fournis sur demande.

Comment savoir quel débit est réglé en usine ?

Le réglage usine est indiqué sur l'étiquette ou dans la notice. Par exemple, pour le Bap'SI modulo D1, le débit usine est de 30/90 m³/h.

MODE D'EMPLOI BAP'SI 15 125 MM ALDES

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D1	30/90	20/75	-

Ecarter

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D2	45/105	45/120	45/135

Le volet reste en position B

The damper remains in position B
Die Klappe bleibt Position B
La serranda resta nella posizione B
La compuya se mantiene en posicion B
N De flap blift in de stand B

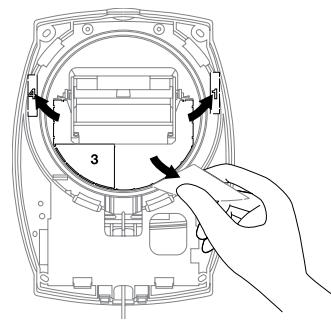

Oter les parties sécables

Remove breakoff parts
Die abtrennbaren Teile herausnehmer
Togliere le parti staccabili
64Quitar las partes separables
NL Verwijlder breekbare onderdelen

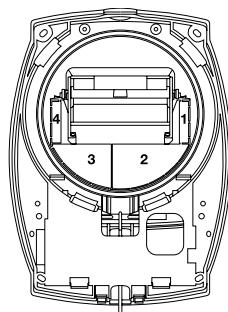

Parties sécables à enlever :

GE Breakoff parts to be removed
D Herauszunehmende abtrennbare Teile
Partistaccabildatogliere
ES Partes separables que guitar
Breebkare onderden verwijderen

	1	2	3	4
\( 45/105 \, m^3/h \)
\( 45/120 \, m^3/h \)		X	X
\( 45/135 \, m^3/h \)	X	X	X	X

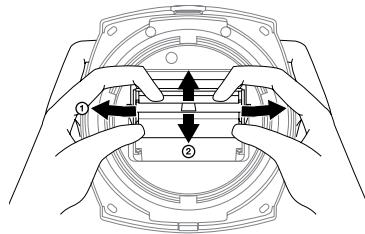

Bap'SI modulo S1, Bap'SI modulo S2

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo S1	30	20	15
Bap'SI modulo S2	45	60	30

Ecarter

Ajuster le débit

CB Adjust the flow
D Den Volumenstrom einstellen
1 Definire la portata aria
ES Ajustar el caudal
Volumestroom instellen

France

Rappel réglementaire: Arrétedu 24/03/1982 et du 28/10/1983

Type de logement	Cuisine	Bain	WC unique	WC multiple
F1	20/75 m3/h	15 m3/h	15 m3/h	15 m3/h
F2	30/90 m3/h	15 m3/h	15 m3/h	15 m3/h
F3	45/105 m3/h	30 m3/h	15 m3/h	15 m3/h
F4	45/120 m3/h	30 m3/h	30 m3/h	15 m3/h
F5+	45/135 m3/h	30 m3/h	30 m3/h	15 m3/h

Bap'SI « PUSH », Bap'SI « INTER »

Précautions et restrictions d'emploi :

• Cet apparéil est destiné exclusivement à un usage domestique, pour assurer le renouvellement d'air d'une habitation dans le cadre d'un système de Ventilation Mécanique Contrôle ou d'une ventilation par Extraction Ponctuelle de l'air.
• Le fabricant ne peut étreu pour responsable et décline toute responsabilité en cas de dommages subsis par les personnes ou les biens à la suite d'une utilisation inappropriée.
• Les bap'si INTER on/off doivent être reliées sur une alimentation sectoré exclusivement (via interface 230V/9V). La pèle 9V est interdite.

Protection des Personnes :

• Cet apparèil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuees d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intérimédiaire de une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Précautions d'installation et de maintenance :

• L'appareil doit être installe dans un local dont la temperature ambiente ne dépasse pas 60^ .
• Ne jamais obturer ou enlever les entrées d'air et les bouches.
• Ne jamais boucher le passage d'air sous les portes.
• Ne jamais raccorder une hotte motorisée à la VMC.
• Ne jamais arrêté la ventilation.
• Le raccordement électrique sera fait sur une installation réalisée par un professionnel selon les règles de la norme NF C 15-100 (France) ou des documents d'harmonisation IEC/CEI 60364 (Europe).

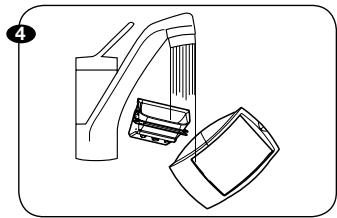

Nettoyage

GE Cleaning

Reinigung

Pulizia

Limpieza

Reiniging

• En fin de vie ou lors de son remplacement, il doit être remis à une déchéterie, auprès d'une revendue ou d'un centre de collecte.

• Pour les apparènts contenant des piles, rapporter les piles et accumulateurs usages auprès du point de collecte le plus proche du domicile.

RÉGLEMENT REACH :

En l'etat de nos connaissances, cet article ne contient pas de substance candidate à autorisation à plus de 0.1% de son moins selon que la liste maintaineure par l'echa.

Les certificates de conformité produit aux normes en vigueur sont disponibles auprès du fabriquant.
