ALL STAR 120B - Barbecue électrique CHAR BROIL - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Barbecue à gaz
Caractéristiques techniques principales	Grille de cuisson en fonte émaillée, brûleurs en acier inoxydable
Alimentation	Gaz propane
Dimensions approximatives	Largeur : 110 cm, Profondeur : 50 cm, Hauteur : 110 cm
Poids	35 kg
Compatibilités	Compatible avec les bouteilles de gaz propane standard
Puissance	3,5 kW par brûleur
Fonctions principales	Griller, rôtir, cuire à feu indirect
Entretien et nettoyage	Nettoyage régulier des grilles et des brûleurs, vidage du bac à graisse
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Équipé de dispositifs de sécurité pour éviter les fuites de gaz
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - ALL STAR 120B CHAR BROIL

Comment allumer le CHAR-BROIL ALL STAR 120B ?

Pour allumer le CHAR-BROIL ALL STAR 120B, ouvrez le couvercle, ouvrez le robinet de gaz, puis tournez le bouton de commande à la position 'Ignition'. Utilisez un allume-gaz ou un briquet long pour allumer le brûleur.

Que faire si le brûleur ne s'allume pas ?

Vérifiez d'abord que le gaz est bien ouvert. Assurez-vous que la cartouche de gaz est correctement installée et qu'elle n'est pas vide. Nettoyez également les orifices d'allumage pour éliminer toute obstruction.

Comment nettoyer la grille de cuisson ?

Pour nettoyer la grille de cuisson, laissez-la refroidir, puis utilisez une brosse en acier inoxydable pour enlever les résidus alimentaires. Vous pouvez également utiliser de l'eau chaude savonneuse pour un nettoyage plus en profondeur.

Quel type de gaz puis-je utiliser avec le CHAR-BROIL ALL STAR 120B ?

Le CHAR-BROIL ALL STAR 120B est conçu pour être utilisé avec du propane. Assurez-vous d'utiliser des cartouches de gaz compatibles.

Comment régler la température de cuisson ?

La température de cuisson peut être réglée en tournant les boutons de commande des brûleurs. Pour une cuisson à feu doux, tournez les boutons vers la gauche, et pour un feu plus vif, tournez-les vers la droite.

Que faire si la nourriture colle à la grille ?

Pour éviter que la nourriture ne colle à la grille, préchauffez-la avant d'ajouter des aliments. Vous pouvez également huiler légèrement la grille avec de l'huile de cuisson avant d'y placer les aliments.

Comment stocker le CHAR-BROIL ALL STAR 120B pendant l'hiver ?

Pour stocker le CHAR-BROIL ALL STAR 120B pendant l'hiver, nettoyez-le soigneusement, démontez les composants amovibles, puis couvrez le barbecue avec une housse résistante aux intempéries. Rangez-le dans un endroit sec et abrité.

Y a-t-il une garantie pour le CHAR-BROIL ALL STAR 120B ?

Oui, le CHAR-BROIL ALL STAR 120B est généralement accompagné d'une garantie fabricant. Veuillez consulter le manuel d'utilisation pour les détails spécifiques de la garantie.

MODE D'EMPLOI ALL STAR 120B CHAR BROIL

Tout au long de ce mode d'emploi, des énoncés de DANGER, d'AVERTISSEMENT et de MISE EN GARDE servent à souligner des renseignements critiques et importants. Lisez et respectez ces énoncés pour assurer leur sécurité et prévenir tout dommage matériel.

Les énoncés sont définis ci-après.

Attention

ATTENTION : Indique une situation potentiellement dangereuse ou une pratique dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures de gravité légère ou moyenne.

Mise en GARDE

MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

DANGER

DANGER: Indique toute situation représentant un danger imminent qui, s'il n'est pas évité, entraînera la mort ou une blessure grave.

DANGER

Si vous détectez une odeur de gaz :

1. Coupez l'alimentation en gaz de l'appareil.
2. Eteignez toutes les flammes.
3. Ouvrez le couvercle.
4. Si l'odeur persiste, éloignez-vous de l'appareil et appelez immédiatement votre fournisseur de gaz ou le service incendie.

Mise en GARDE

1. N'entreposez ou n'utilisez pas d'essence ou d'autres produits inflammables (liquides ou vapeurs) à proximité de cet appareil ou de tout autre appareil ménager.
2. Il ne faut jamais entreposer une bonbonne de gaz qui n'est pas branchée pour utilisation immédiate à proximité de cet appareil ou de tout autre appareil ménager.

Laissez ce manuel au consommateur.

Conserve ce manuel pour référence ultérieure.

Questions :

Si vous avez des questions concernant le montage ou l'utilisation de cet appareil, veuillez prendre contact avec votre marchand local.

Mise en GARDE

Ne tentez pas de réparer ou de modifier le régulateur/ robinet pour corriger un début « présumé ». Toute modification apportée à cet assemblage annule votre garantie et crée un risque de fuite de gaz et d'incendie. N'utilisez que des pièces de rechange approuvées et fournies par le fabricant.

Pour utiliser votre barbecue en toute sécurité et éviter les blessures graves :

Utilisez le barbecue à l'extérieur seulement. Ne l'utilisez jamais à l'intérieur. - Lisez les instructions avant d'utiliser le barbecue. Suivez toujours les instructions. - Ne déplacez pas le barbecue pendant l'utilisation. - Les pièces accessibles peuvent être très chaudes. Tenez les jeunes enfants à l'écart. Ne laissez pas les enfants utiliser le barbecue ou jouer à proximité. - Fermez l'alimentation en gaz à la bouteille après l'utilisation. - Pendant l'utilisation, il faut garder le barbecue à l'écart de tout matériel inflammable. - Ne bouchez pas les trous d'aération sur les côtés ou à l'arrière du barbecue. - Vérifiez régulièrement les flammes des brûleurs. N'obstruez pas les orifices venturi du brûleur. N'utilisez le barbecue que dans un endroit bien aéré. N'utilisez JAMAIS le barbecue dans un espace fermé, comme un abri d'auto, un garage, une véranda, une terrasse couverte ou sous toute structure aérienne. - N'utilisez pas de charbon de bois ou de briquettes de céramique dans un barbecue à gaz. - Ne recouvrez PAS les grilles par du papier d'aluminium ou un autre matériel. Cela bloquera la ventilation du brûleur et créera une condition potentiellement dangereuse qui pourrait causer des dommages matériels ou des blessures. - N'utilisez jamais le barbecue à moins de 1 m de distance des murs ou des surfaces. Maintenez un dégagement de 3 m de tout objet pouvant s'enflammer ou de toute source d'inflammation comme des flammes pilotes des chauffe-eau, des grils sous tension, etc. - Tenez tous les matériaux combustibles à l'écart du barbecue (c.-à-d. essence, propane ou autre liquide ou gaz inflammable). - Pendant la cuisson, le barbecue doit être posé sur une surface plane, à un endroit libre de matières combustibles.

Mise en GARDE

• Ce barbecue n'est pas conçu comme un appareil de chauffage et ne doit pas être utilisé ainsi.
• Résidents d'appartements : Consultez le gestionnaire de l'immeuble pour vous renseigner sur les exigences et les codes d'incendie relatifs à l'utilisation d'un barbecue dans votre complexe d'appartements. Si une telle utilisation est permise, utilisez le barbecue à l'extérieur, au rez-de-chaussée, avec un dégagement de 1 m des murs ou des balustrades. N'utilisez pas le barbecue sur ou sous un balcon.
• Ne tentez JAMAIS d'allumer un brûleur lorsque le couvercle est fermé. L'accumulation de gaz non allumé dans un barbecue fermé est dangereuse.
• Coupez toujours l'alimentation en gaz à la bonbonne et déconnectez le régulateur avant de déplacer la bonbonne de gaz de sa position de service.
• N'utilise jamais le barbecue si la bonbonne de gaz n'est pas dans la position correcte précisée.
• Ne modifiez pas le barbecue. Toute modification est strictement interdite. Il est interdit à l'utilisateur de manipuler les pièces hermétiques. Ne démontez pas les injecteurs.

DANGER

• Ne laissez jamais le barbecue fonctionner sans surveillance.

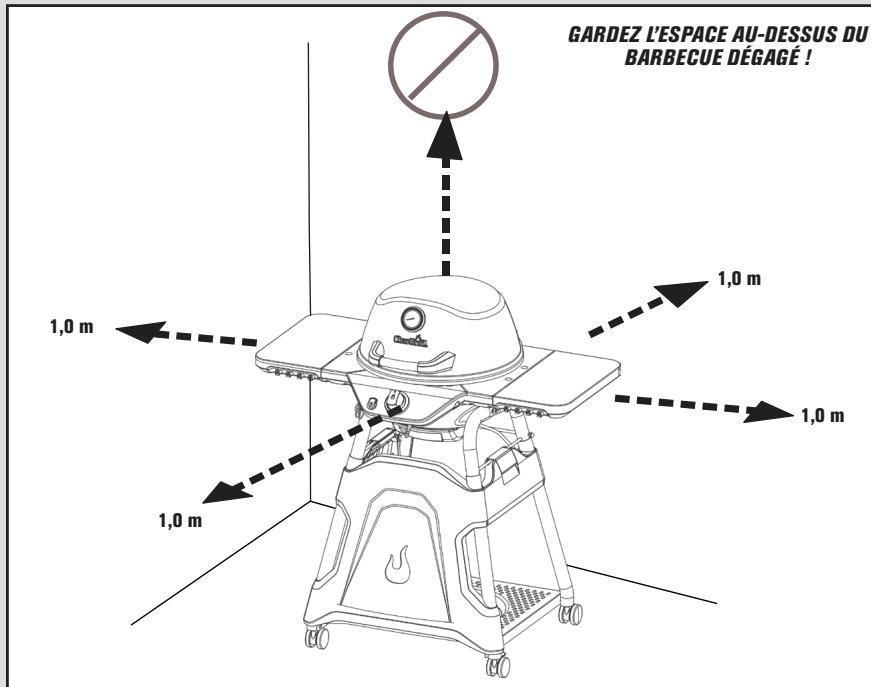

• Ne faites jamais fonctionner ce barbecue à moins de 3 m d'une structure ou d'un matériel combustible quelconque, ou encore d'une autre bonbonne de gaz.
• Ne faites jamais fonctionner ce barbecue si des liquides inflammables se trouvent dans un rayon de 7,5 m.
• En cas d'incendie, éloignez-vous du barbecue et appelez immédiatement le service d'incendie. Ne tentez pas d’éteindre un feu de graisse ou d’huile avec de l’eau.

À défaut de suivre ces instructions, un incendie, une explosion ou des brûlures pourraient survenir, entraînant des dommages matériels ou des blessures, voir la mort.

Attention

• Lisez et suivez toutes les consignes de sécurité, les instructions de montage et les directives d'utilisation et d'entretien ci-après avant de tenter de monter l'appareil et de cuisiner.
• Certaines pièces pourraient avoir des bords coupants. Le port de gants de protection est recommandé.
• Il n'est pas possible d'éteindre un feu de graisse en fermant le couvercle. Les barbecues sont bien ventilés pour des raisons de sécurité.
• N'utilisez pas d'eau sur un feu de graisse. Cela pourrait entrainer des blessures. Si un feu de graisse persistant se déclenche, fermez tous les boutons de réglage du brûleur et le robinet de la bonbonne de gaz.
• Si le barbecue n'a pas été nettoyé régulièrement, un feu de graisse qui pourrait endommager le produit est possible. Pendant que le barbecue préchauffe ou brûle les résidus alimentaires, soyez attentif pour éviter qu'un feu de graisse ne se déclenche. Suivez les consignes générales de nettoyage du barbecue et de nettoyage des brûleurs pour prévenir les feux de graisse.
• La manière effective de prévenir les feux de graisse, c'est de nettoyer régulièrement le barbecue.
• Portez des gants de protection lorsque vous manipulez des pièces particulièrement chaudes.
• Ne laissez pas le barbecue sans surveillance. Gardez les enfants et les animaux à l'écart du barbecue en tout temps.
• N'utilisez pas d'eau sur un feu de graisse. Cela pourrait causer des blessures. Si un feu de graisse se déclenche, fermez tous les boutons de réglage du brûleur et retirez la bonbonne de gaz.
• Ne laissez pas le barbecue sans surveillance pendant le préchauffage ou la combustion de résidus alimentaires sur la position HI. Si le barbecue n'a pas été nettoyé régulièrement, un feu de graisse qui pourrait endommager le produit est possible.

Précautions de sécurité pour l'installation

Utilisez le barbecue tel que vous l'avez acheté, avec du gaz de combustion seulement, et avec l'ensemble régulateur/robinet fourni seulement. - N'utilisez pas le barbecue sur ou dans un véhicule récréatif ou une embarcation. - Ne laissez pas le barbecue sans surveillance. Gardez les enfants et les animaux à l'écart du barbecue en tout temps.

Exigences relatives au tuyau

• N'utilise qu'un tuyau approuvé qui est certifié conforme à la norme EN appropriée, d'une longueur maximale de 1,5 m.
• En Finlande, la longueur du tuyau ne doit pas dépasser 1,2 m.
• Avant chaque utilisation, vérifie si les tuyaux sont coupés ou usés. Assurez-vous que le tuyau ne fait pas de nœud et n'est pas tordu. Lorsque le tuyau est raccordé, veillez à ce qu'il ne touche aucune surface chaude.
• Remplacez les tuyaux endommagés avant d'utiliser le barbecue.
• Remplacez le tuyau conformément aux exigences de votre pays.
• Positionnez le barbecue de sorte à ne pas tordre le tuyau couplé.

Positionnement de la bonbonne

La bonbonne de gaz peut etre placee a terre, a cotedu barbecue. LA BONBONNE DE GAZ PEUT AUSSI ETRE PLACEE SUR L'ETAGERE INFERIEURE. La bonbonne devrait avoir un diametre de 320 mm et une hauteur de 480 mm au maximum. SI VOUS PLACEZ LA BONBONNE A TERRE, NE METTEZ PAS UNE AUTRE BONBONNE SUR L'ETAGERE INFERIEURE.

Exigences relatives au régulateur

L'utilisation d'un régulateur est obligatoire avec ce barbecue. N'utilise qu'un régulateur certifié conformément à la norme EN16129 (débit maximal de 1,5kg / h ) et approuvé pour votre pays et votre gaz, précisé dans les données techniques. Si vous ave des questions concernant le régulateur et la bonbonne de gaz à utiliser pour votre barbecue, prenez contact avec un monteur d'installations au gaz formé et qualifié. Le monteur devrait relever correctement le numéro de modèle de votre barbecue à gaz pour pouvoir vous offrir des services appropriés.

Conseils de sécurité

• Avant d'ouvrir le robinet de la bonbonne de gaz, assurez-vous que le régulateur est bien serré.
• Lorsque vous n'utilisez pas le barbecue, fermez tous les boutons de réglage et coupez le gaz.
• Utilisez des ustensiles pour barbecue à long manche et des gants de cuisine pour éviter les brûlures et les éclaboussures. Portez des gants de protection lorsque vous manipulez des pièces chaudes.
• Le récipient à GRAISSSE (si le barbecue en est équipé) doit être inséré dans le barbecue pendant l'utilisation et vide après chaque utilisation. Ne retirez pas le récipient à GRAISSSE avant que le barbecue n'ait complètement refroidi.
• Soyez très attentif lorsque vous ouvrez le couvercle, car de la vapeur chaude peut s'en échapper.
• Soyez très attentif lorsque des enfants, des personnes âgées ou des animaux de compagnie se trouvent à proximité.
• Si vous remarquez que de la graisse ou une autre substance dégoutte du barbecue et tombe sur le robinet, le tuyau ou le régulateur, coupez immédiatement l'alimentation en gaz. Déterminez-en la cause, corrigez-la, puis nettoyez et inspectez le robinet, le tuyau et le régulateur avant de poursuivre. Effectuez un essai d'étanchéité.
• Gardez les ouvertures de ventilation de l'enceinte de la bonbonne (chariot du barbecue) bien ouvertes et libres de tout débris.
• Ne rangez pas dans l'enceinte du chariot du barbecue des objets ou des substances qui bloqueraient la circulation d'air de combustion vers le dessous du panneau de commande ou de la cuvette du foyer.
• Ne déconnectez PAS et ne changez PAS la bonbonne de gaz à moins de 3 m d'une flamme nue ou d'une autre source d'ignition.

Protection de l'environnement

• Les barbecues électriques sont recyclables et ne devraient pas être jetés aux ordures ménagères! Veuillez nous aider activement à conserver les ressources et à protéger l'environnement en retournant ce barbecue à un centre de ramassage (le cas échéant).

Gaz de combustion

Le gaz est non toxique, inodore et incolore lorsqu'il est produit. Pour votre sécurité, on a donné au gaz une odeur (semblable à celle du chou pourri) pour que vous puissiez le sentir. Le gaz est extrêmement inflammable et peut s'allumer accidentellement en présence d'air.

Bonbonnes de gaz.

• Il faut installer, transporter et entretenir la bonbonne en position verticale et éviter de la faire tomber ou de la manipuler sans précaution. Lorsque le barbecue est entreposé à l'intérieur, il faut débrancher la bonbonne de propane de l'appareil. Lorsque la bonbonne de propane n'est pas raccordée au barbecue, ce dernier et la bonbonne doivent être entreposés à l'intérieur dans un espace bien aéré. Il ne faut jamais transporter ou entreposer la bonbonne si la température peut atteindre 51°C. Il faut entreposer les bonbonnes à l'extérieur, hors de la portée des enfants.
• N'entreposez jamais une bonbonne de gaz dans un endroit clos, comme un abri d'auto, un garage, une véranda, une terrasse couverte ou un autre bâtiment.

Installation et retrait de la bonbonne de gaz

1. Assurez-vous que les boutons de réglage du barbecue sont sur la position fermée O OFF.
2. Effectuez un essai d'étanchéité.

Retrait de la bonbonne de gaz :

1. Fermez les boutons de réglage (sur OFF).
2. Laissez le barbecue refroidir.

Conseils de sécurité supplémentaires

• Pendant l'utilisation, il faut garder le barbecue à l'écart de tout matériel inflammable.
• Lorsque vous changez la bonbonne de gaz, vous devez veiller à garder le barbecue à l'écart de toute source d'ignition.
• Fermez l'alimentation en gaz à la bonbonne après l'utilisation.
• Évitez de faire des coudes au tuyau.
• Changez le tuyau couplé lorsque le règlement national l'exige.
• Il est interdit à l'utilisateur de modifier les pièces scellées par le fabricant.
• Toute modification du barbecue peut être dangereuse.
• Il faut toujours couper l'alimentation en gaz à la bonbonne lorsque vous n'utilisez pas votre barbecue.
• MISE EN GARDE: Assurez-vous que le robinet de la bonbonne est fermé lorsque vous n'utilisez pas le barbecue.
• Si vous entreprenez le barbecue à l'intérieur, DÉCONNECTEZ premièrement l'alimentation en gaz et entreprenez la bonbonne à l'intérieur, dans un endroit bien aéré.
• Si vous ne déconnectez pas la bonbonne du barbecue, assurez-vous de garder le barbecue et la bonbonne à l'extérieur, à un endroit bien aéré.
• Fermez toujours le robinet de la bonbonne avant de déconnecter le régulateur.
• Les bonbonnes doivent être installées, transportées et entretenues à la verticale.
• AVIS IMPORTANT : Nous vous recommandons de remplacer l'ensemble du tuyau de gaz de votre barbecue tous les cinq ans. Certains pays exigent le remplacement du tuyau de gaz à intervalles plus courts que cinq ans, auquel cas la réglementation du pays l'emporte.

Essai d'étanchéité

• Pendant l'essai d'étanchéité, gardez le barbecue à l'écart des flammes nues ou des étincelles, et ne fumez pas. L'essai d'étanchéité du barbecue doit être effectué à l'extérieur, dans un endroit bien aéré. L'essai d'étanchéité doit être effectué après chaque remplacement de la bouteille de gaz ou après l'entreposage.

Les matériaux nécessaires comprennent un pinceau propre et une solution d'eau savonnée à 50/50. Utilisez un savon doux et de l'eau. N'utilisez pas de produits de nettoyage domestique. Cela pourrait endommager les composants.

Procedure

1. Assurez-vous que les boutons de réglage du barbecue sont sur la position fermée (OFF).
2. Appliquez la solution savonneuse au pinceau sur le raccord du tuyau.
3. Pour vérifier l'étanchéité du raccord de la bonbonne de gaz, consultez la page suivante.

Si des bulles qui « grossissent » apparaissent, il y a une fuite. Resserrez les raccords, et répétez les étapes 1 et 2.

Si vous ne pouvez pas faire cesser une fuite, retirez la bonbonne de gaz du régulateur et vérifiez si le filetage est endommagé ou si le régulateur et la bonbonne de gaz présentent de la saleté ou des débris. Vérifiez également que rien n'entrave l'écoulement du gaz à l'orifice du régulateur et de la bonbonne de gaz. Retirez toute obstruction éventuelle et répétez l'essai d'étanchéité. Si le filetage du régulateur ou de la bonbonne de gaz est endommagé, remplacez-le.

Char-Broil

Attention

ATTENTION AUX ARAIGNÉES !

Si vous vous rendez compte que votre barbecue devient difficile à allumer ou que la flamme n'est pas aussi forte qu'elle devrait l'être, prenez le temps de vérifier le brûleur et de le nettoyer.

Dans certaines régions, des araignées ou de petits insectes ont causé des problèmes de « retard de flamme ». Les araignées font des toiles, construisent des nids et pondent des œufs dans les tubes du brûleur du barbecue, obstruant ainsi le débit de gaz vers le brûleur. Le gaz bloqué peut s'allumer dans le tube du brûleur. Ce phénomène est connu sous le nom de « retard de flamme » ; il peut endommager votre barbecue et même causer des blessures.

Pour éviter les retours de flamme et assurer un bon rendement, le brûleur et son tube devraient être sortis du barbecue et nettoyés avant l'utilisation lorsque le barbecue n'a pas été utilisé pendant une longue période.

Dans les situations suivantes :

1. Cela sent le gaz.
2. Le brûleur ne s'allume pas.
3. Le brûleur produit une petite flamme jaune (elle devrait être bleue).
4. Des flammes sortent du bouton de réglage.

ÉTEIGNEZ IMMÉDIATEMENT LE GAZ AUX BOUTONS DE RÉGLAGE !

1. Attendez que le barbecue refroidisse.
2. Utilisez un nettoie-pipes de 30 cm pour nettoyer le tube du brûleur.

Important! - LISEZ s'il vous plaît!

CH bonbonne de gaz + CH détendeur

Bonbonne de gaz étrangère + Dé tenseur étranger

CH bonbonne de gaz + Detendeur étranger

Bonbonne de gaz étrangère + CH Dé tenseur

Un régulateur doit être utilisé avec cet appareil. Utilisez uniquement un détendeur certifié conforme à la norme EN16129 (débit max. 1,5 kg/h) et approuvé pour votre pays, ainsi que pour le gaz spécifique dans les caractéristiques techniques. Si vous avez des questions concernant le régulateur approprié et le réservoir de gaz ajusté à votre appareil, contactez un technicien qualifié et en entretien de gaz. Le technicien doit s'assurer d'identifier correctement le numéro de modèle de votre appareil à gaz afin de pouvoir lui donner des conseils précis.

Uniquement pour la suisse

Il existe un risque d'incendie et d'explosion avec les appareils ménagers à

gaz qui sont équipés avec des détendeurs étrangers, qui ne sont pas compatibles avec les réservoirs de gaz et les détendeurs disponibles en Suisse.

À cause des différents systèmes de fermeture, il est presque impossible de sceller proprement le détendeur avec le réservoir de gaz. Le gaz va ensuite

s'échapper et peut être enflammé par flamme ou étincelles. Une explosion mortelle, et/ou dommages matériels peuvent en résulter. Réservoirs, détendeurs suisses et allemands ne peuvent pas être raccordés.

Pour des raisons de sécurité, veuillez vérifier le régulateur de votre barbecue, le Kit de raccordement de bouteilles et assurez-vous que ça correspond avec l'un des cas permis illustré dans les images.

Effectuez une vérification de fuite chaque fois que vous connectez votre barbecue au réservoir.

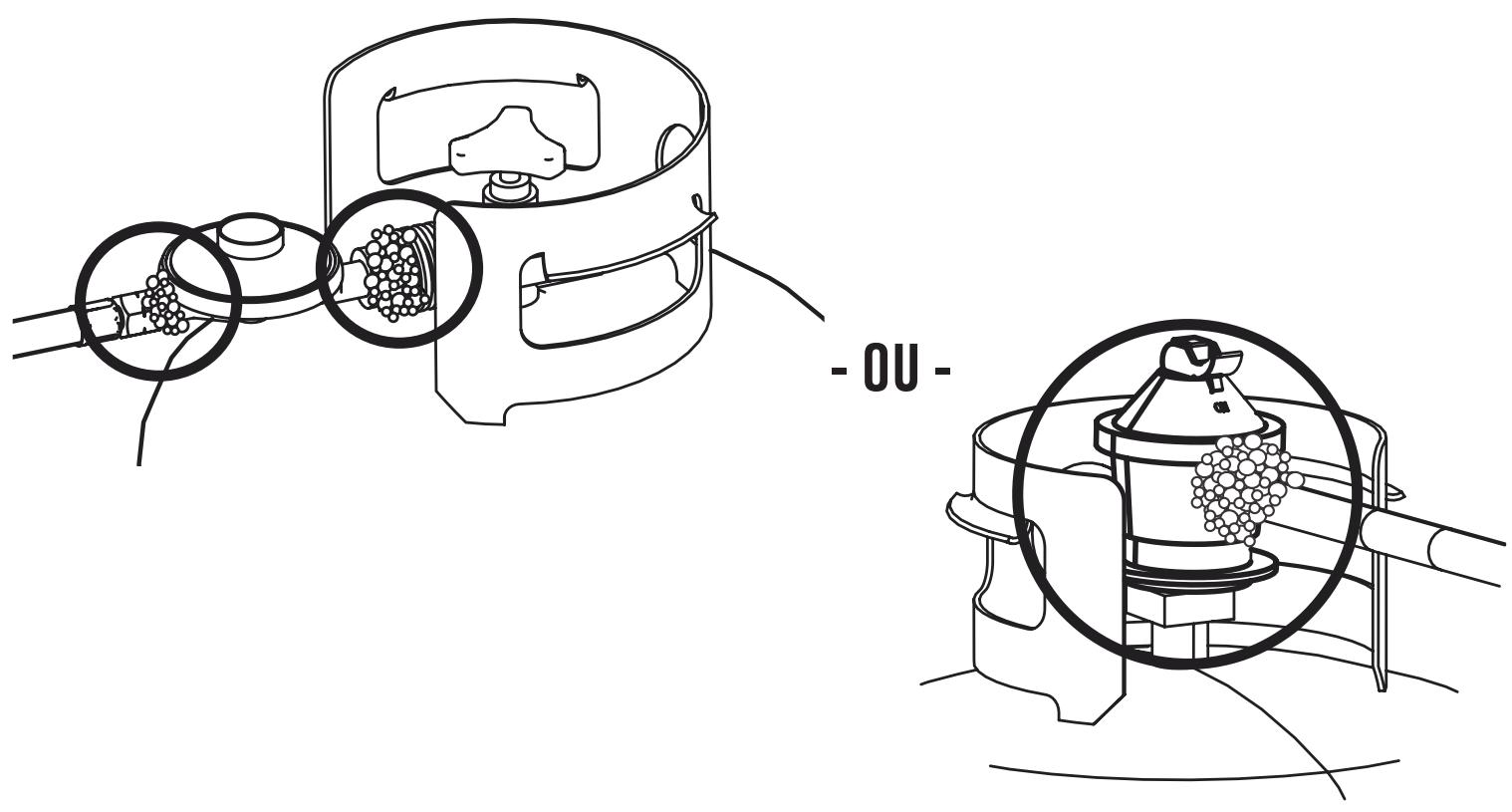

Effectuez un ESSAI d'etanchéite avant la première utilisation, au moins une fois par année et à chaque remplacement ou debranchement de la bonbonne.

1. Tournez tous les boutons du barbecue sur la position O.
2. Assurez-vous que le régulateur est bien raccordé à la bonbonne de gaz.
3. Ouvrez l'alimentation en gaz. Si vous entendez un bruit strident, fermez immédiatement le gaz. Il y a une fuite majeure au niveau du raccordement. Corrigez le problème avant de continuer.
4. Appliquez la solution savonneuse (mélange d'eau et de savon en parts égales) sur les raccords du tuyau.
5. Si des bulles qui «grossissent» apparaissent, il y a une fuite. Coupez immédiatement le gaz à la bonbonne et vérifiez si les raccords sont bien serrés. Si vous ne parvenez pas à arrêter la fuite, ne tentez pas d'effectuer des réparations. Appelez-nous pour obtenir des pièces de rechange.
6. Coupez toujours le gaz à la bonbonne après chaque vérification de l'étanchéité.

LISEZ les instructions avant d'allumer le barbecue. ne vous penchez PAS au-dessus du barbecue pour l'allumer.

1. Tournez le bouton de réglage du brûleur sur la position O.
2. Ouvrez le robinet de la bonbonne de gaz.
3. Ouvrez le couvercle du barbecue.
4. Appuyez sur le bouton de réglage et tournez-le jusqu'à la position d'allumage
5. Appuyez sur le bouton de l'ALLUMEUR ÉLECTRONIQUE et tenez-le enfoncé jusqu'à ce que le brûleur s'allume.
6. Une fois le brûleur allumé, tournez le bouton de réglage sur la position souhaitée.
7. Si le barbecue ne s'allume pas en 5 secondes, mettez le bouton de réglage du brûleur en position OFF, attendez 5 minutes avant de recommencer la procédure d'allumage.

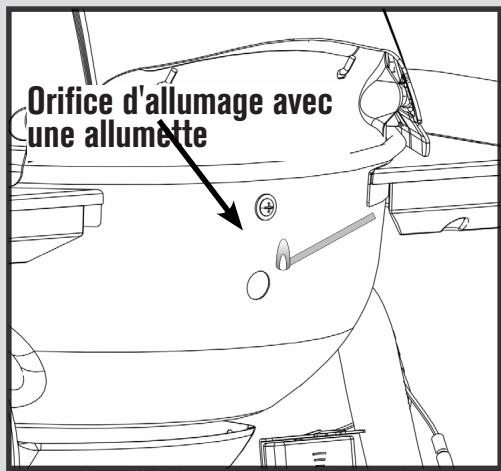

Ne vous penchez PAS au-dessus du barbecue pour l'allumer.

1. Tournez le bouton de réglage du brûleur sur la position O.
2. Ouvrez le robinet de la bonbonne de gaz.
3. Ouvrez le couvercle du barbecue.
4. Allumez une allumette. Insérez l'allumette dans l'orifice d'allumage avec une allumette. Placez l'allumette allumée près du brûleur.
5. Appuyez sur le bouton de réglage et tournez-le jusqu'à la position d'allumage

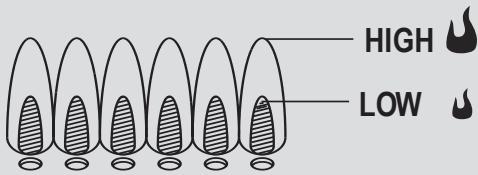

Vérification de la flamme du brûleur

Allumez le brûleur. Assurez-vous que le brûleur reste allumé pendant que vous tournez le bouton de réglage.

du brûleur. Vérifiez toujours la flamme avant chaque utilisation.

Avant de cuisiner pour la première fois

• Effectuez un essai d'étanchéité de votre barbecue. Faites fonctionner le barbecue pendant 15 minutes en laissant les boutons de réglage sur •. La chaleur va nettoyer les composants internes et éliminer l'odeur de la finition de peinture du barbecue.

Fermeture du barbecue

• Après la cuisson, fermez le barbecue en faisant tourner le bouton de réglage jusqu'à la position fermée O (OFF). Le bouton de réglage devrait sortir en position fermée O (OFF). Si le bouton de réglage ne sort pas, débranchez la bonbonne pour fermer le barbecue et remplacez l'ensemble des soupapes.
• Attendez que le barbecue soit complètement refroidi avant de le ranger.

Entreposage du barbecue

• Laissez le barbecue refroidir complètement.
• Retirez la bonbonne de gaz et installez le bouchon de protection sur le filetage de sortie.

Si le barbecue ne s'allume pas

• Assurez-vous que l'alimentation en gaz est ouverte à la bonbonne. Assurez-vous que la bonbonne contient du gaz. L'allumeur fait-il un bruit d'étincelle?
• Si c'est le cas, vérifie si une étincelle se produit au brûleur.
• Si aucune étincelle ne se produit, vérifie si les fils sont desserrés ou endommagés.
• Si les fils sont en bon état, vérifiez si l'électrode est fissurée ou cassée ; remplacez-la, au besoin.
• Si les fils ou l'électrode sont recouverts de résidus de cuisson, nettoyez la pointe de l'électrode avec une lingette imbibée d'alcool, au besoin. Au besoin, remplacez les fils.
• Rarement bruit ne se produit, vérifie la pile. Assurez-vous que la pile est correctement installée.
• Vérifiez si le raccord du fil est desserré au module et à l'interrupteur.
• Si l'allumeur ne fonctionne toujours pas, utilisez une allumette.

Nettoyage de l'assemblage du brûleur

Suivez ces instructions pour nettoyer ou remplacer des pièces de l'assemblage du brûleur ou si vous éprouvez des difficultés à allumer le barbecue.

1. Coupez l'alimentation en gaz au bouton de réglage et à la bonbonne de gaz, et déconnectez le régulateur de la bonbonne.
2. Retirez le bac àGRAISSE. Ouvrez le couvercle supérieur, sortez la grille de cuisson, la tente de chaleur et la grille-rechaud. Cela expose le brûleur de l'intérieur.
3. Par le dessous du barbecue, retirez 3 écrous qui assujettissent le brûleur au fond.
4. Sur le dessus du barbecue, soulevez délicatement le brûleur.
5. Nettoyez les ports bloqués au moyen d'un fil rigide comme un trombone déplié.
6. Nettoyez le brûleur conformément aux recommandations ci-après.

Nous suggérons trois façons de nettoyer les tubes des brûleurs. Choisissez celle qui est la plus facile pour vous.

• Pliez un fil métallique raide (un cintre léger fonctionne bien) pour en faire un petit crochet. Faites passer le crochet dans chaque tube de brûleur à plusieurs reprises. Utilisez un goupillon à bouteille écroit au manche flexible (n'utilise pas de Brosse métallique en laiton). Faites passer la Brosse dans chaque tube de brûleur à plusieurs reprises.
• Portez une protection pour les yeux : Utilisez un tuyau d'air pour forcer de l'air dans le tube du brûleur afin qu'il sorte par les portes du brûleur. Vérifiez chaque port afin de vous assurer que de l'air sort de chaque trou.

1. Récurez toute la surface du brûleur au moyen d'un rouleau métallique pour enlever les résidus d'aliments et la saleté.
2. Nettoyez les ports bloqués au moyen d'un fil rigide comme un trombone déplié.
3. Vérifiez le brûleur pour déceler les dommages attribuables à l'usure et à la corrosion normales. Certains trous peuvent s'agrandir. Si des fissures ou des trous de grande taille sont observés, remplacez le brûleur.

TRES IMPORTANT : Les tubes des brûleurs doivent se réinsérer dans les ouvertures des soupapes.

1. Raccordez l'électrode au brûleur.
2. Remettez prudemment les brûleurs en place.
3. Fixez les brûleurs aux supports sur le foyer.
4. Remettez les grilles de cuisson en place.
5. Avant d'utiliser le barbecue de nouveau, effectuez un essai d'étanchéité et une vérification de la flamme.

ÉTAPE 10 : BON ALIGNNEMENT ENTRE LE BRULEUR ET LA SOUPAPE Char-Broil

Entreposage du barbecue

Nettoyez les grilles de cuisson. - Entreposez le barbecue dans un endroit sec. - Lorsque la bonbonne de gaz propane est connectée au barbecue, entreposez ce dernier à l'extérieur, dans un espace bien ventilé et hors de la portée des enfants. - Recouvez le barbecue si vous l'entreposez à l'extérieur. - Entreposez le barbecue à l'intérieur SEULEMENT si la bonbonne de gaz est fermée et déconnectée, sortie du barbecue et entreposée à l'extérieur. - Lorsque vous sortez le barbecue de son espace d'entreposage, vérifiez si le brûleur est obstrué.

Nettoyage général du barbecue

• Nettoyez le barbecue souvent, de préférence après chaque emploi. Si vous utilisez une brosse en soies pour nettoyer les surfaces de cuisson du barbecue, assurez-vous qu'il ne reste aucune soie sur les surfaces avant de faire des grillades. Il n'est pas recommandé de nettoyer la surface de cuisson quand elle est chaude. Il faut nettoyer le barbecue au complet au moins une fois par an.
• Ne prenez pas l'accumulation brune ou noire de graisse et de fumée pour de la peinture. L'intérieur des barbecues à gaz n'est pas peint à l'usine (et ne devraient jamais l'être). Appliquez une solution puissante de détergent et d'eau ou utilisez un produit de nettoyage pour barbecue avec une brosse à recycler sur les intérieurs du couvercle et du fond du barbecue. Rincez et laissez sécher complètement à l'air libre. N'appliquez pas un produit de nettoyage caustique pour barbecues ou fours aux surfaces peintes.
• Pièces en plastique : lavez à l'aide d'eau chaude savonneuse et essuyez. N'utilisez pas de citrisol, de produit de nettoyage abrasif, de produit dégraissant ou de nettoyant concentré pour barbecues sur les pièces en plastique. Cela pourrait endommager les pièces et causer leur défaillance.
• Surfaces en porcelaine : en raison de leur composition semblable à celle du verre, la plupart des résidus peuvent être essuyés avec une solution d'eau et de bicarbonate de soude ou un produit de nettoyage spécialement formulé. Utilisez une poudre à récurer non abrasive pour les taches tenaces.
• Surfaces peintes : lavez avec un détergent doux ou un produit de nettoyage non abrasif et de l'eau chaude savonneuse. Essuyez au moyen d'un chiffon doux non abrasif.
• Surfaces en acier inoxydable : pour conserver l'apparence haute qualité de votre barbecue, lavez avec un détergent doux et de l'eau chaude savonneuse et essuyez avec un chiffon doux après chaque utilisation. L'utilisation d'un tampon de nettoyage abrasif en plastique pourrait être nécessaire sur les dépôts de graisse cuits. Pour éviter les dommages, ne frottez que dans la direction du fini brossé. N'utilisez pas le tampon abrasif sur les sections qui portent des graphiques.
• Surfaces de cuisson: Si vous utilisez une Brosse en soies pour nettoyer les surfaces de cuisson du barbecue, assurez-vous qu'il ne reste aucune soie sur les surfaces avant de faire des grillades. Il n'est pas recommandé de nettoyer les surfaces de cuisson quand elles sont chaudes.

DONNÉES TECHNIQUES CHAR-BROIL, GmbH
Nom du barbecue	Barbecue au gaz à 1 brûleur
Débit calorifique nominal total	3,81 kW (277g/h)			3,81 kW (277g/h)
Catégorie de gaz	I3+(28-30/37)		I3B/P(30)	I3B/P(50)
N° de modèle	19609080, 19609080-A1			19609170, 19609170-A1
Type de gaz	Butane	Propane	Butane, propane ou leur mélange	Butane, propane ou leur mélange
Pression du gaz	De 28 à 30 mbar	37 mbar	30 mbar	50 mbar
Taille de l'injecteur (mm de diamètre)	0,96 x 1 piece		0,96 x 1 piece	0,86 x 1 piece
	S. O.		S. O.	S. O.
Pays de destination	GB, FR, BE, ES, IT, PT, CZ, SK, CH, CY, GR, IE, LT, LU, LV, SI		DK, NO, NL, SE, FI, IS, CZ, IT, SK, BG, CY, EE, HR, HU, LT, LU, LV, MT, RO, SI, TR	AT, DE, CH, LU, SK

Dépannage

URGENCES : Dans l'éventualité d'une fuite de gaz que vous êtes incapable d'arrêter ou si un incendie se déclare à cause d'une fuite de gaz, communiquez avec le service d'incendie.

URGENCES	CAUSE POSSIBLE	PRÉVENTION/SOLUTION
Du gaz fuit de la bonbonne de gaz.	Défaillance mécanique attribuable à la rouille ou à une mauvaise manipulation.	Remplacez la bonbonne de gaz.
Du gaz fuit du robinet de contrôle du régulateur de la bonbonne de gaz.	Mauvaise installation, raccordement desserré, défaillance du joint d'étanchéité en caoutchouc.	Retirez le robinet de contrôle du régulateur de la bonbonne et inspectez-la visuèlement pour voir s'il est endomma-gé. Consultez les sections sur l'essai d'étanchéité de la bonbonne de gaz et le raccordement du robinet de contrôle du régulateur à la bonbonne de gaz.
Des flammes sortent au raccord du robinet de contrôle du régulateur	Feu dans le tube du brûleur à cause d'un blocage.	Tournez le bouton de réglage. Une fois le feu est int et lorsque le barbecue a refroidi, enlevez le brûleur et vérifie s'il y a des nids d'araignées ou de la rouille. Voir les pages Dangers naturels et Nettoyage de l'assemblage du brûleur.
Des flammes sortent du panneau de contrôle.	Feu dans le tube du brûleur à cause d'un blocage.	Fermez les boutons de réglage du brûleur et le robinet de la bonbonne de gaz. Une fois le feu est int et lorsque le barbecue a refroidi, enlevez le brûleur et vérifie s'il y a des nids d'araignées ou de la rouille. Voir les pages Dangers naturels et Nettoyage de l'assemblage du brûleur.
Feu de graisse ou flames excessives continues au=dessus de la surface de cuisson.	Trop de graisse accumulée dans la zone de cuisson.	Fermez les boutons de réglage du brûleur et le robinet de la bonbonne de gaz. Une fois l'appareil refroidi, nettoyez les particules d'aliments et l'excedent de graisse sur la surface du barbecue, dans le recipient à graisse et sur les autres surfaces.

DéPANNAGE

PROBLÈME	CAUSE POSSIBLE	PRÉVENTION/SOLUTION
Un ou plusieurs brûleurs ne s'allument pas au moyen de l'allumeur.	PROBLÈMES DE GAZ : • Brûleur non inséré dans la soupape de contrôle. • Obstruction dans le brûleur. • Aucun débit de gaz. • Le régulateur et le robinet de la bonbonne de gaz ne sont pas complètement raccordés. • Le bouton du robinet de contrôle ne sort PAS en position fermée (OFF).	• Assurez-vous que le robinet de contrôle est positionné dans le tube du brûleur. • Assurez-vous que le tube du brûleur n'est pas bloqué par des toiles d'araignée ou autre chose. Voir la section Nettoyage de la section Entretien. • Assurez-vous que la bonbonne de gaz n'est pas vide. • Retirez la bonbonne de gaz. Nettoyez le filetage de la bon-bonne de gaz et du robinet de contrôle du régulateur. • Remetteze le régulateur en place. • Remettez l'ensemble valve/rampe en place.
	PROBLÈMES ÉLECTRIQUES : • Électrode fendue ou cassée; étincelles dans la fissure. • L'électrode et le brûleur sont mouillés. • Fil ou électrode找回 de résidus de cuisson. • Les fils sont desserrés ou déconnectés. • Court-circuit entre l'allumeur et l'électrode.	• Remplacez l'électrode. • Essuyez avec un chiffon. • Nettoyez le fil ou l'électrode au moyen d'alcool à friction et d'un coton-tige propre. • Reconnectez les fils ou remplacez l'assemblage de l'élec-trode et du fil. • Remplacez l'assemblage de l'électrode et du fil.

Dépannage

PROBLÈME	CAUSE POSSIBLE	PRÉVENTION/SOLUTION
Un ou plusieurs brûleurs ne s'allument pas aux allumettes.	• Voir « PROBLÈMES DE GAZ » : • L'allumette est trop courte. • Méthode incorrecte d'allumage aux allumettes.	• Utilisez une allumette longue (allumette pour foyer). • Consultez la section « Allumage aux allumettes » de la section Allumage du barbecue.
Baisse soudaine du début de gaz ou petite flamme.	• Manque de gaz.	• Vérifiez s'il y a du gaz dans la bonbonne de gaz.
Les flammes s'éteignent.	• Vents forts ou bourrasques. • Quantité de gaz insuffisante.	• Tournez le devant du barbecue face au vent ou augmentez la hauteur de la flamme en tournant le robinet de gaz sur une position plus élevé. • Remplacez la bonbonne de gaz.
Flambée.	• Accumulation de graisse. • Trop de graisse sur la vande. • Température de cuisson trop élevé.	• Nettoyez les brûleurs et la surface de cuisson du barbecue. • Découpez le gras de la vande avant la cuisson. • Ajustez (abaissez) la température en conséquence.
Feu de graisse persistant.	• Graisse emprisonnée dans l'accumulation de nourriture.	• Tournez les boutons sur la position fermée (OFF). Laissez le feu s'éteindre de lui-même. Une fois le barbecue refroidi, démontez les pièces et nettoyez-les.
Retour de flamme (feu dans le tube du brûleur).	• Le brûleur ou le tube du brûleur est obstrué.	• Tournez les boutons sur la position fermée (OFF). Nettoyez le brûleur ou les tubes du brûleur. Voir le nettoyage du brûleur dans la section Entretien de ce guide

Déclaration de garantie

Char-Broil Europe GmbH, sis à l'adresse Paul-Dessau-Straße 8 Quartier O - 4.0G D-22761 Hamburg (« Char-Broil »), garantit à l'ACHETEUR du présent produit Char-Broil que ce dernier sera exempt de tout défaut de matériel ou de fabrication à compter de la date de l'achat, comme suit :

	Grills au charbon de bois et fumeurs
Brûleurs	10 ans
Grilles de cuisson et émetteurs	3 ans
Toutes les autres pieces (minimum pour l'Europe)	2 ans

[France : Tous les produits vendus par le vendeur sont couverts par les garanties légales prévues aux articles 1641 et suivants du Code civil (garantie contre les défauts cachés) et aux articles L. 217-1 à L. 217-14 et L. 411-1 à L. 411-2 du Code de la consommation (garantie de conformité.)]

La présente garantie comprend le droit à la réparation ou au remplacement du produit ou des pièces du produit qui se

rèvent défectueux dans des conditions normales d'usage et d'entretien. Avant de retourner une pièce, vous êtes invité à

prépare sans frais le produit ou les pièces en question. Char-Broil returnera le produit ou les pièces à l'acheteur, frais d'expédition ou d'affranchissement prépayés. Si, après que Char-Broil a décidé de réparer le produit ou les pièces défectueuses, la réparation échoue, vous avez le droit, en vertu de vos droits légaux réglementaires,

de réduire le prix d'achat ou de résilier le contrat et de vous faire rembourser.

La présente garantie ne couvre pas les défaillances ou les problèmes de fonctionnement découlant d'un accident, d'une utilisation abusive, d'une mauvaise utilisation, d'une modification, d'une application erronée, d'un acte de vandalisme, d'une mauvaise installation, d'un mauvais entretien, d'une mauvaise réparation ou du non-respect des procédés d'entretien normal et régulier, y compris notamment les dommages causés par les insectes dans les tubes des brûleurs, comme le décrit le présent mode d'emploi. Certaines exceptions peuvent s'appliquer. Veuillez donc prendre contact avec Char-Broil ou avec votre vendeur si vous vous demandez si la présente garantie couvre notre cas particulier ou non.

La dépréciation ou les dommages causés par les conditions climatiques particulièrement rigoureuses, comme la grêle, les ouragans, les séismes ou les tornades, ainsi que la décoloration due à l'exposition à des substances chimiques, soit directement, soit dans l'atmosphère, ne sont pas couverts par la présente garantie, et ne sont normalement pas visés par vos droits légaux réglementaires.

Char-Broil n'est pas responsable des pertes imprévues (c'est-à-dire les pertes ou les dommages que ni vous, ni Char-Broil, ni le vendeur n'avez envisagés au moment de l'achat) ou de tout dommage dont vous êtes la cause, à ceci pris que la responsabilité de Char-Broil pour fraude, décès ou dommage corporel causés par sa négligence n'est pas limitée.

Char-Broil n'autorise aucun particulier ni aucune société à assumer en son nom toute autre obligation ou responsabilité relativement à la vente, à l'installation, à l'utilisation, à l'élimination, au retour ou au remplacement de son équipement; aucune déclaration à cet effet ne lie Char-Broil.

La présente garantie ne concerne que les produits vendus au détail à des particuliers (et non à des sociétés) au sein de l'Union européenne.

La présente garantie n'a aucune incidence sur les droits légaux réglementaires qui vous sont octroyés par les lois sur la consommation en vigueur dans votre pays de résidence.

Pour demander un service sous garantie, prenez contact avec Char-Broil à l'adresse [e-mail].

cas spécifique ou non.

הכלהה בִר שׁע ה ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע ע onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc Onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc onc on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on on

Char-Broil n nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn
