PRMCA5PRO - Pompe arrosage manuelle RIBIMEX - Notice d'utilisation et mode d'emploi gratuit

Type de pompe	Multicellulaire autoamorçante
Fonction	Autoamorçante
Nombre d'étages	Plusieurs (multicellulaire)
Alimentation électrique	Électrique, monophasé ou triphasé
Matériau du corps	Acier inoxydable et métal
Utilisation recommandée	Circulation d'eau propre
Débit	Non précisé
Pression maximale	Non précisé
Température maximale du liquide	Non précisé
Type de raccordement	Fileté
Protection moteur	Non précisé
Poids	Non précisé
Dimensions	Non précisées
Usage	Usage domestique et industriel léger
Maintenance	Facile, manuel disponible

FOIRE AUX QUESTIONS - PRMCA5PRO RIBIMEX

Quels sont les principaux problèmes rencontrés avec le RIBIMEX PRMCA5PRO ?

Les utilisateurs signalent souvent des problèmes de mise en marche, des dysfonctionnements de la machine, ainsi que des soucis de compatibilité avec certains accessoires.

Que faire si le RIBIMEX PRMCA5PRO ne s'allume pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment résoudre un problème de surchauffe ?

Assurez-vous que les évents de ventilation ne sont pas obstrués et que la machine n'est pas utilisée pendant une période prolongée sans pause. Si le problème persiste, contactez le service client.

Que faire si le RIBIMEX PRMCA5PRO ne fonctionne pas avec certains accessoires ?

Vérifiez la compatibilité des accessoires avec votre modèle. Consultez le manuel d'utilisation pour les spécifications et recommandations d'accessoires.

Comment nettoyer correctement le RIBIMEX PRMCA5PRO ?

Débranchez la machine avant de la nettoyer. Utilisez un chiffon doux et humide pour essuyer les surfaces. Évitez les produits chimiques agressifs qui pourraient endommager la machine.

Y a-t-il une garantie sur le RIBIMEX PRMCA5PRO ?

Oui, le RIBIMEX PRMCA5PRO est généralement couvert par une garantie de 2 ans. Vérifiez votre facture et les termes de la garantie pour plus de détails.

Comment contacter le service client pour des problèmes techniques ?

Vous pouvez contacter le service client par téléphone ou par e-mail. Les coordonnées se trouvent dans le manuel d'utilisation ou sur le site officiel de RIBIMEX.

Comment mettre à jour le logiciel du RIBIMEX PRMCA5PRO ?

Vérifiez sur le site officiel de RIBIMEX s'il existe des mises à jour disponibles. Suivez les instructions fournies pour télécharger et installer les mises à jour.

Que faire si la machine fait un bruit anormal ?

Un bruit anormal peut indiquer un problème mécanique. Éteignez la machine et vérifiez les pièces mobiles. Si le bruit persiste, contactez le service client pour assistance.

MODE D'EMPLOI PRMCA5PRO RIBIMEX

Manuel d'instructions et d'utilisation

EN SELF-PRIMING MULTISTAGE PUMP

Lire et assimiler ce manuel avant d'assembler ou d'utiliser ce produit.

Une utilisation incorrecte du produit pourrait causez graves blessures et des dommages.

Conserver ce manuel pour pouvoir le consulter ultérieurement.

WARNING:

Attention: Ces pompes ne sont pas destinées aux piscines.

Dansaucuncas,ellesne doiventetreutilisés pour le nettoyage ou 1'entretien des piscines.

Ces pompes ne sont pas destinées à pomper de l'eau potable.

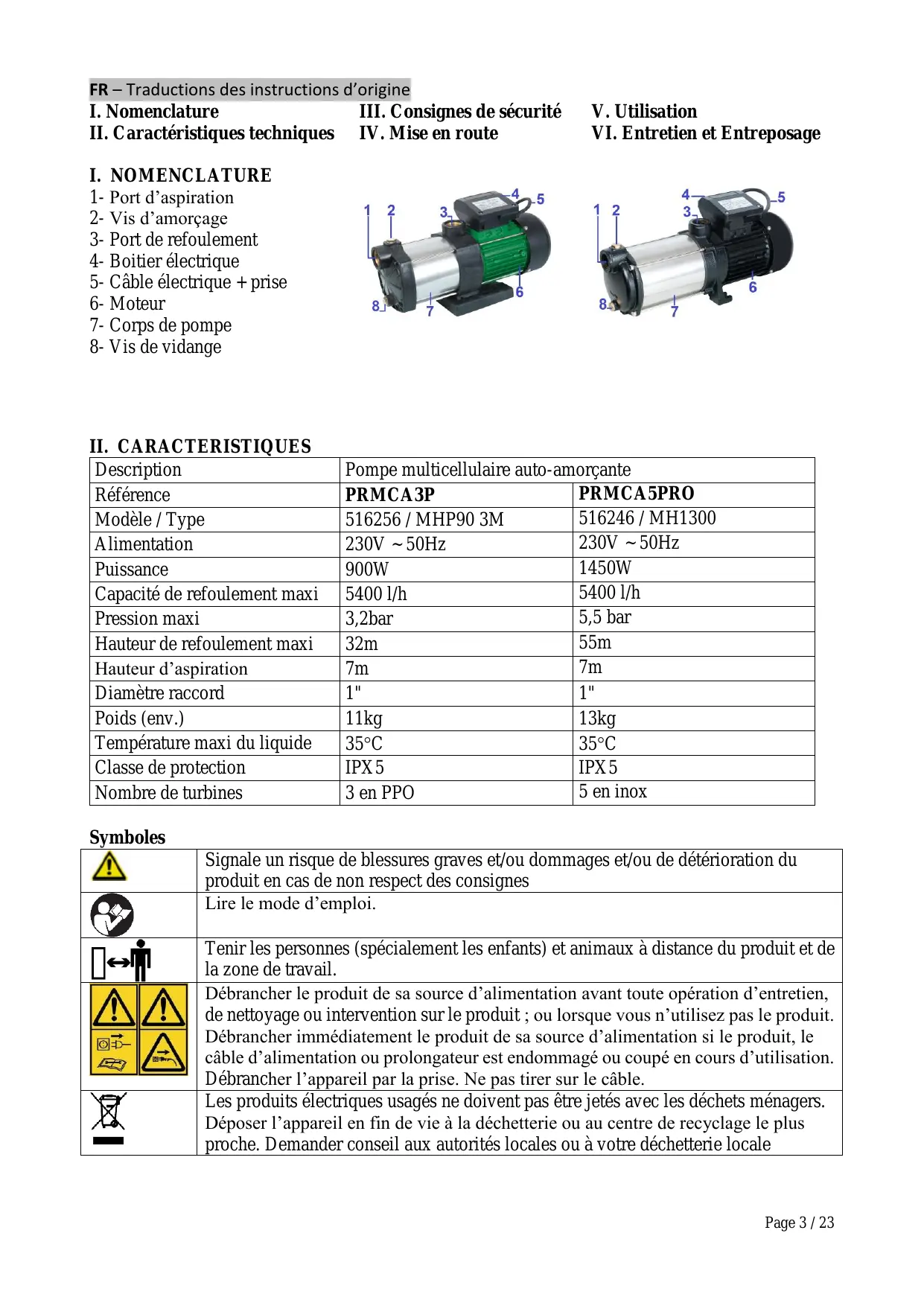

FR - Traductions des instructions d'origine

I. Nomenclature

II. Caractéristiques techniques

III. Consignes de sécurité

IV. Mise en route

V. Utilisation

VI. Entretien et Entreposage

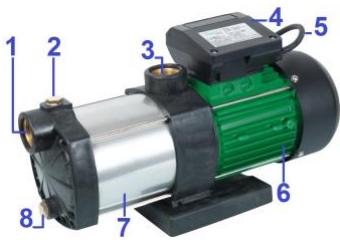

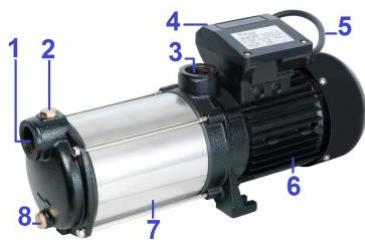

I. NOMENCLATURE

1- Port d'aspiration
2-Vis d'amorçage
3- Port de refoulement
4- Boitier électrique
5-Cableelectrique ^+ prise
6-Moteur
7- Corps de pompe
8-Vis de vidange

II. CHARACTERISTIQUES

Description	Pompe multicellulaire auto-amorcante
Référence	PRMCA3P	PRMCA5PRO
Modèle / Type	516256 / MHP90 3M	516246 / MH1300
Alimentation	230V ~ 50Hz	230V ~ 50Hz
Puissance	900W	1450W
Capacité de refoulement maxi	5400 l/h	5400 l/h
Pression maxi	3,2bar	5,5 bar
Hauteur de refoulement maxi	32m	55m
Hauteur d'aspiration	7m	7m
Diamètre raccord	1"	1"
Poids (env.)	11kg	13kg
Température maxi du liquide	35°C	35°C
Classe de protection	IPX5	IPX5
Nombre de turbines	3 en PPO	5 en inox

Symboles

	Signale un risque de blessures graves et/ou dommages et/ou de déterminération du produit en cas de non respect des consignes
	Lire le mode d'emploi.
	Tenir les personnes (specialement les enfants) et animaux à distance du produit et de la zone de travail.
	Débrancher le produit de sa source d'alimentation avant toute opération d'entretien, de nettoyage ou intervention sur le produit ; ou lorsque vous n'utilise pas le produit. Débrancher immédiatement le produit de sa source d'alimentation si le produit, le cable d'alimentation ou prolongateur est endommagé ou coupé en cours d'utilisation. Débrancher l'appareil par la prise. Ne pas tirer sur le cable.
	Les produits électriques usagés ne doivent pas être jetés avec les déchets menagers. Déposer l'appareil en fin de vie à la déchetterie ou au centre de recyclage le plus proche. Demander conseil aux autorités locales ou à votre déchetterie locale

III. CONSIGNES DE SECURITE

Avant d'utiliser ce produit, veuillez lore et assimiler l'ensemble des consignes de sécurité.

Il convient de toujours suivre les consignes de sécurité afin de réduire les risques d'incendie, de chocolélectrique, de blessures et de dommages.

3.1- LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CE PRODUIT

1. Gardner l'aire de travail propre

Des aires de travail et des établis encombrés sont source d'accidents et de blessures.

1. Tenir compte de l'environnement de l'aire de travail

Garder l'aire de travail bien éclairée (lumière naturelle ou artificielle suffisante).

Garder l'aire de travail bien ventilée.

Ne pas utiliser le produit s'il y a risque d'incendie ou d'explosion (en présence de liquides, solides, ou gaz inflammables).

1. Protection contre les chocs électriques

Eviter le contact du corps avec des surfaces reliées à la terre (par exemple tuyaux, radiateurs, tables de cuisson, réfrigérateurs).

1. Garder les enfants éloignés

Ne pas laisser les spectateurs toucher le produit ou son cable d'alimentation ou la rallonge.

Il est recommandé de maintainir tous les spectateurs (specialement les enfants) éloignés de produit et de l'aire de travail.

L'appareil ne doit pas etre laissé à la portée des enfants ou dans l'environnement des enfants. Ne laissez jamais des enfants l'utiliser. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec 1'appareil.

1. Ranger le produit en etat de repos

Lorsqu'il n'est pas utilisé, il est recommandé de ranger le produit dans des locaux secs, de le placer hors de portée des enfants, soit en hauteur soit sous cef.

1. Ne pas forcer sur le produit

Le produit travaillera mieux et sera plus sur à la vitesse et à l'usage pour lesquels il est prévu.

N'utilisez pas ce produit pour des travaux auxquels il n'a pas ete destiné. Il executera我喜欢s on travail et d'une maniere plus sure, s'il est uniquement utilise pour l'usage auquel il a ete destiné.

1. Utiliser le produit approprié

Ne pas forcer des produits ou accessoires légers à effectuer des travaux normalement réalisés avec des produits plus lourds.

1. S'habiller correctement

Lors de l'installation, ne pas porter des vêtements amples ou des bijoux, ils peuvent être happés par des parties en mouvement.

Porter une coiffe de protection pourmaintenir les cheveux longs.

1. Utiliser des équipements de protection

Lors de l'installation, Porter des équipements de protection appropriés aux conditions et à l'environnement de travail.

Le cas échéant, porter casque, lunettes de sécurité, protection auditive, masque anti-poussières, gants et chaussures de protection pour réduire le risque de blessures lors de l'utilisation ou le maniement du produit.

1. Ne pas endommager le cable d'alimentation

Ne jamais porter le produit par le cable, ni tirer sur le cable pour l'enlever de la prise de courant.

Maintenir le cable éloigné des sources de chaleur, des parties grasses et des arêtes tranchantes.

Vérifier périodiquement le cable d'alimentation et, s'il est endommagé, le faire remplacer par un réparateur/agréé.

Vérifier périodiquement les rallonges du cable d'alimentation et les remplacer si elles sont endommagées.

1. Ne pas présumer de ses forces

Toujours garder une position stable et un bon équilibre.

1. Entrenir le produit avec soin

Maintenir le produit propre pour une meilleure et plus sure performance.

1. Déconnecter le produit

Quand il n'est pas utilisé, avant un entretien et pour changer les accessoires.

1. Eviter les démarrages intempestifs

S'assurer que l'interrupteur est en position arrêt avant de brancher à la source d'alimentation.

1. Utilisation de rallonge

Lorsque le produit est utilisé avec une rallonge, n'utiliser que des rallonges conçues et prévues pour supporter le courant alimentant le produit.

1. Rester vigilant

Surveiller ce que vous faites. Faire preuve de bon sens.

Ne pas faire fonctionner le produit quand on est fatigué, sous l'influence de l'alcool, de médicaments ou de drogues.

1. Vérifier les pieces endommagées

Avant d'utiliser ou de réutiliser le produit, il est recommendé de le vérifier soigneusement pour déterminer s'il peut fonctionner correctement et replir sa fonction.

1. Les interrupteurs défectueux doivent être replacés par un service agréé.

Ne pas utiliser le produit si l'interrupteur ne commande plus ni l'arrêt ni la marche.

1. Avertissements

L'utilisation de tout accessoire, autre que ceux recommendés dans les instructions, peut désenter un risque de blessures des personnes et animaux et de dommages aux biens.

L'utilisateur et/ou l'opérateur du produit sont seuls responsables des dommages et blessures causés aux biens et aux personnes.

1. Faire réparer le produit par du personnel qualifié

Sauf indications contraires dans les instructions, il est recommandé de faire réparer correctement ou remplacer, par un service/agréé, toute piece endommagée.

Le present produit électrique est conforme aux règles de sécurité appropriées.

Il convient que les réparations soient effectuées uniquement par du personnel qualifié, en utilisant des pieces détachées d'origine; autrement, il peut en résultat un danger pour l'utilisateur.

1. Remarques

Les consignes de sécurité et les instructions indiquées dans la présente notice ne sont pas en mesure d'illustrer d'une manière exhaustive toutes les conditions et les situations qui peuvent se produit.

L'utilisateur et/ou l'opérateur doivent utiliser le produit avec bon sens et prudence notamment en ce qui concerne ce qui n'est pas indiqué dans ce manuel.

3.2- Consignes importantes sur l'utilisation de la pompe électrique

1. Familiarisez-vous avec les commandes de contrôle et l'utilisation du produit.

2. L'utilisation de ce produit est interdite aux enfants et adolescents non supervisés.

3. Seuls des adultes ayant reçu des instructions dééquates doivent utiliser ce produit.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacité physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience et de connaissances, si elles ont reçu une surveillance ou instruction concernant l'utilisation de l'ordinateur d'une manière sure et complènnet les risques encourus.

• Les enfants ne doivent pas jouer avec l'appareil.

• Le nettoyage et l'entretien ne doit pas'être effectué par des enfants sans surveillance.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Si le cable ou cordon prolongateur est détérioré ou endommagé en cours d'utilisation, retarder immédiatement la fiche de la prise de courant. Ne pas toucher le cable ou le cordon avant que la fiche ne soit retiree de la prise de courant.

1. Assurez-vous que le branchement électrique soit réalisé dans un local sec, à l'abri de l'eau

2. Avant le branchement, assurez-vous que la tension d'alimentation (secteur) corresponde à cette figurant sur le produit (voir caractéristiques).

3.3- Recommendations et instructions de sécurité

1. La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette des caractéristiques (230V 50Hz) . N'utiliser aucune autre type d'alimentation.
2. La pompe doit être alimentée par un circuit responsable un dispositif à courant différentiel résiduel (DDR) de courant différentiel de fonctionnement assigné n'exçédant pas 30mA . Consulter unElectricien qualifié.
3. Le cable d'alimentation doit etre controle periodiquement et avant chaque emploi pour vérifier qu'il ne presente pas des signes de vieillissement ou de dommages. Si la pompe n'est pas en bon etat, ne pas l'utiliser, la faire reparer par un centre agreé.
4. Si une rallonge est utilisée, s'assurer qu'elle est homologuée. La garder éloignée des bords tranchants, des sources de chaleur et des combustibles.
5. La prise mobile de la rallonge doit être du type 2 pôles + terre de 10-16A/250V, conformément aux normes CEE. La section des conducteurs du cable doit être égale ou supérieure à 1mm^2 . Le cable ne doit pas être plus léger que les cables de type H05 RN-F.
6. Pour débrancher le cable d'alimentation du socle de prise de courant, le saisir toujours par la fiche.
7. Si la pompe est utilisé pour vider un bassin, celle-ci ne doit pas être utilisée lorsque des personnes sont dans le bassin.
8. Lorsque la pompe est immergee, la manutention ne doit pas s'effectuer a l'aide du cable d'alimentation, mais a l'aide d'un dispositif (ex. corde) raccordé à la poignée de transport.
9. Ne pas transporter ou suspendre la pompe par le cable d'alimentation ou le cable du flotteur. Utiliser la poignée de transport prévue à cet effet.

IV. MISE EN ROUTE

Avant toute intervention sur le produit, veillez à ce que le produit soit débranché de sa source d'alimentation.

4.1- Déballage

• Retirez le produit de son emballage.
• Vérifiez que le produit ne présente de dégâts.

4.2- Recommendations :

Avant tout raccordement au réseau électrique vous devez:

• Fixer solidement la pompe au sol ou sur un support ajustat. Pour cela, deux encoches ont eté prévues dans le pied de la pompe afin de permettre le passage de boulons de boulons de serrage (non fournis).
• Vérifier que la tension du réseau corresponde à cette indiquée sur la plaque signalétique de la pompe.

ATTENTION:

La garantie ne couvre pas les accidents dus à une mauvaise installation.

Cette pompé doit être installée selon les normes et legislations locales en vigueur et par du personnel qualifié, nous vous conseillons de vous adresser à un électricien qualifié.

4.3- Branchement électrique

IMPORTANT! Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'eviter un danger.

a) Vérifier que l'alimentation du secteur corresponde à cette indiquée sur la plaque signalétique de la pompe.
b) Vérifier que le cable d'alimentation n'est pas endommagé.
c) Raccorder la fiche du cable à une prise murale 10/16A munie d'un raccordement de terre.

d) Faites tourner la pompe pendant 1 à 2 secondes afin de faire un essai à vide de la pompe.

Ne pas faire fonctionner la pompe plus de 2 secondes a vide afin d'eviter une surchauffe excessive.

Cela provoquerait des dommages irrémediables.

e) Débrancher la pompe de l'alimentation électrique (ôter la fiche de la prise murale), puis effectuer le branchement des tuyaux, comme indiqué dans les paragraphs suivants.

4.4- Branchement du tuyau d'aspiration (non fourni)

Le tuyau d'aspiration (non fourni) doit etre d'un diametre minimum de 25mm et doit etre rigide pour eviter 1'ecrasement

Le montage de l'ensemble doit se faire avec du Téflon de façon à ce que l'étanchéité soit parfaite.

Pour les raccords équipés de joints plats ou toriques, il n'est pas nécessaire de rajouter du Téflon.

Vérifier la bonne tenue des joints dans le temps.

Ne pas oublier de vérifier les raccords de la crépine (montage au Téflon). Rajouter des colliers de serrage si nécessaire.

Dans tous les cas de figure, le tuyau d'aspiration ne doit pas etre oriente vers le haut.

Dans le cas de puits相对较ient du sable ou des gravillons, mesure la crépine à 50cm du fond ou dans unseau au fond du puits.

IMPORTANT! Il est recommandé d'installer un clapet anti-retour.

4.5- Branchement du tuyau de refoulement (non fourni)

Le tuyau de refoulement (non fourni) doit être d'un diamètre minimum de 25mm et doit être rigide pour éviter l'écrasement

Afin d'eviter des fuites et obtenir le meilleur rendement, il est impératif de monter les raccords à l'aide de Téflon.

4.6- Mise en route

Dévisser le bouchon de replissage du corps de pompe.

A l'aide d'un récipient, replir le corps de la pompe jusqu'àu débordement. (Ne pas projeter d'eau sur les parties électriques)

Remetre le bouchon en place et le visser suffisamment afin qu'il n'y ait pas de prise d'air.

Si le niveau d'eau descend dans le corps de pompe ou si le refoulement ne s'effectue pas correctement, c'est qu'il y a une prise d'air. Dans ce cas, eteindre la pompe, revoir les raccords du tuyau d'aspiration et proceder à nouveau au replissage du corps.

S'assurer qu'il n'y a pas d'eau sur les parties électriques de la pompe.

Mettre la pompé en marche et vérifier à nouveau qu'il n'y a pas de fuite au niveau du corps, tuyau et raccords.

V. UTILISATION

5.1- Usage destiné :

• La pompe est conçue pour aspirer des eaux claires.

• Elle doit être installée dans un lieu sec, aéré, à l'abri des intempéries et de la chaleur.

• La hauteur maximum d'aspiration ne doit pas dépasser 7 mètres.

• Correctement installée, votre pompé fonctionnera avec un rendement maximum et vous donnera entière satisfaction.

• La pompe est conçue pour des utilisations domestiques courantes telles que : jardinage, systèmes d'arrosage, augmentation de la pression hydrique du réseau de distribution en eau non alimentaire, pompage d'eau de réservoirs, lavage au jet, ...

• La pompe ne doit pas'être mise en œuvre pour des utilisations non indiquées dans le présente manuel.

Elle ne doit notamment pas etre utiliser pour :

• Le pompage d'eau de mer, d'eau usée, d'eau相对较ient des corps solides, du sable ou des particules abrasives en suspension, d'eau相对较ient des substances corrosives en général.
• Le pompage d'eau ayant une température supérieure à 35^ .
• Le pompage de liquides explosifs, inflammables ou dangereux.
• Le pompage de liquide alimentaire.

NOTE:

• Cette pompé n'est pas destinée au nettoyage et aux autres opérations d'entretien des piscines.
• La pompe ne doit pas etre utilise dans des fontaines exterieures, des bassins de jardin et endroits analogues
• La pompe n'est pas prévue pour des applications industrielles et/ou commerciales (par ex. dans des parcs publics, terrains de sport ;...)

5.2- Utilisation :

Actionner l'interrupteur d'alimentation secteur.

5.3- Conseils d'utilisation

• Ne jamais faire fonctionner la pompe à vide (sans eau).

Ne pas faire travailler la pompe sans eau dans le corps de pompe

Un fonctionnement prolongé de la pompe alors que le robinet de refoulement est fermé, peut endommager sérieusement la pompe.

• En cas de panne de courant, il est préférible de débrancher la fiche de prise de courant ou de désactiver l'interrupteur commandant la pompe.
• Si le refoulement s'arrête alors que la pompe continue de fonctionner, couper immédiatement l'alimentation.

Débrancher la fiche de prise de courant et vérifier la cause du problème.

Ne jamais chercher à dégager la turbine tant que la pompe est raccordée à l'alimentation.
- En cas d'inutilisation prolongée de la pompe, couper également son alimentation électrique

VI. ENTRETIEN ET ENTREPOSAGE

Avant toute intervention sur le produit, veillez à ce que le produit soit débranché de sa source d'alimentation.

6.1- Entretien

• En hiver la pompe doit être soigneusement vidangée ou mise dans des conditions «hors gel».
• Proceder régulierement au rinceage à l'eau claire de la pompe, y compris le circuit d'aspiration.
• Eviter le pompage de liquide contenant des matériaux abrasifs tel que du sable.
• Avant chaque remise en route, s'assurer du bon état de chaque partie de la pompe.
• Nettoyer les parties en matière plastique à l'aide d'un chiffon doux et propre.
• Ne pas utiliser de produit d'entretien agressif (solvants, détergents) ni d'éponce abrasive ni d'objets tranchants ou pointus.

6.2- Dépannage

• Ne jamais chercher à démonter la pompe.
• Si nécessaire, la faire contrôle et dépanner par un centre agéré (consulter le revendeur).

Panne	Principale raison	Solution possible
Démarrage difficile	1. Courant trop faible 2. Turbine bloquée 3. Perte de puissance	1. Utiliser un courant entre 0,9 et 1,1 fois la tension assignée. 2. Libérer et nettoyer la turbine 3. utiliser un cable de section adaptée
Débit faible	1. Hauteur de refoulement trop haute	1. Ajuster à la hauteur recommendée.
	2. Orifice d'aspiration bloquée 3. Usure de la turbine 4. Immersion trop faible et aspiration d'air 5. Tuyau de refoulement mal connecté, fuit ou est usé	2. Libérer et nettoyer l'orifice 3. Remplacer la turbine (par un service agréé) 4. Ajuster la profondeur d'immersion. 5. Vérifier le raccordement, replacer le tuyau si nécessaire.
Arrêt soudain	1. Disjoncteur déconnecté ou fusible grillé 2. Turbine bloquée 3. Bobinage du stator grillé	1. Vérifier le raccordement électrique (faites appel à un spécialiste) 2. Libérer et nettoyer la turbine 3. faites repliever le stator par un service agréé.
Bobinage du stator grillé	1. La pompe a fonctionné trop longtemps 2. Court-circuit au niveau du bobinage dû à une fuite du joint mécanique. 3. Turbine bloquée 4. Démarrages trop féuents 5. Pompe surchargeée	faites vérifier la pompe ou repliever le stator par un service agréé.

6.3- Entreposage

• Nettoyer la pompe.
• Il est recommendé de ranger le produit dans un local sec et aéré, de le placer hors de portée des enfants, soit en hauteur soit sous cef.

6.4- Mise au rebut

• En fin de vie, ne pas jeter le produit avec les ordures menagères ou dans l'environnement.
• Apporter le produit à une déchetterie ou à un centre de collecte des déchets des équipements électriques et electroniques, ou renseignez-vous auprès de votre commune.
• Effectuer la mise au rebut du produit, des accessoires et de l'emballage conformément aux réglementations locales relatives à la protection de l'environnement.
