MANUALE UTENTE PRMCA5PRO RIBIMEX

Manuale di istruzioni e di manutenzione

Réf. / Art. Nr.: PRMCA3P / 516256

Leggere attendamente quello manuale di istruzioni prima di utilizzato l'attrezzo.

Il funzionamento non corretto può causare lesions e/o danni.

Conservare il presente manuale per futuro consulti.

Awertenza! Questa pompa non é destinata alla piscine.

Non deve assolutamente essere utilizzatti per la pulizia ed altre operazioni di manutenzione

delle piscine.

Questa pompa non é prevista per il pompaggio dell'acqua di consume

IT - Traduzione delle istruzioni originali

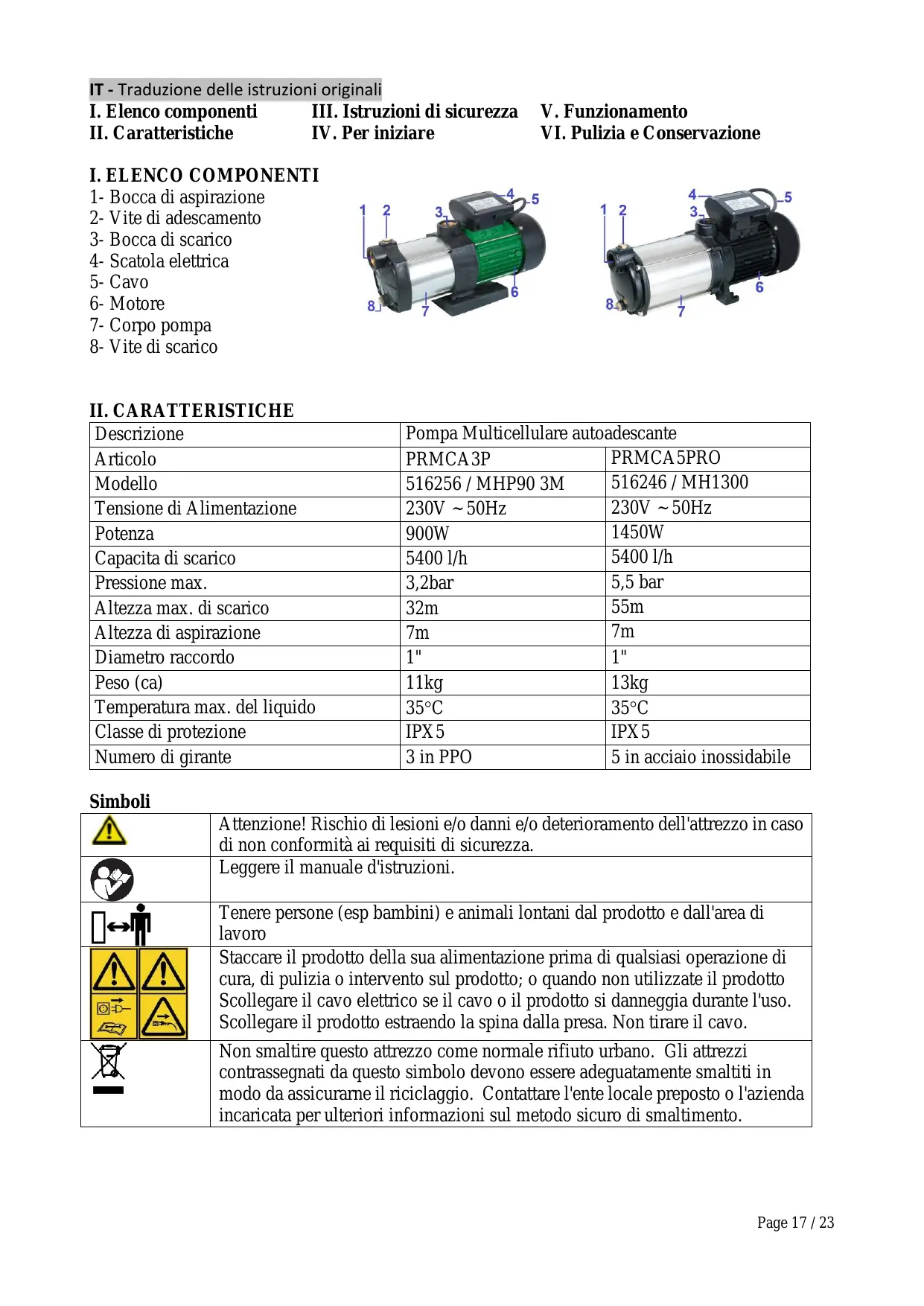

I. Elenco componenti

II. Caratteristica

III. Istruzioni di sicurezza

IV. Per iniziare

V. Funzionamento

VI. Pulizia e Conservazione

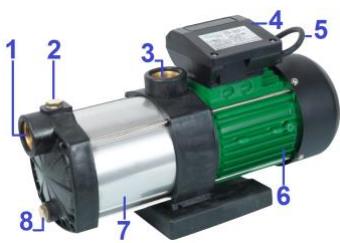

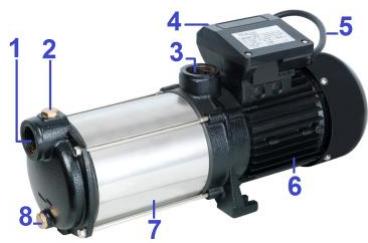

I. ELENCO COMPONENTI

1- Bocca di aspirazione
2-Vite di adescamento
3-Bocca di scarico
4-Scatola elettrica
5-Cavo
6-Motore
7-Corpo pompa
8-Vite di scarico

II. CARATTERISTICHE

Descrizione	Pompa Multicellulare autoadescante
Articolo	PRMCA3P	PRMCA5PRO
Modello	516256 / MHP90 3M	516246 / MH1300
Tensione di Alimentazione	230V ~ 50Hz	230V ~ 50Hz
Potenza	900W	1450W
Capacita di scarico	5400 l/h	5400 l/h
Pressione max.	3,2bar	5,5 bar
Altezza max. di scarico	32m	55m
Altezza di aspirazione	7m	7m
Diametro raccordo	1"	1"
Peso (ca)	11kg	13kg
Temperatura max. del liquido	35°C	35°C
Classe di protezione	IPX5	IPX5
Numero di girante	3 in PPO	5 in acciaio inossidabile

Simboli

	Attenzione! Rischio di lesions e/o danni e/o deterioramento dell'attrezzo in caso di non conformità ai requisiti di sicurezza.
	Leggere il manuale d'istruzioni.
	Tenere persona (esp bambini) e animali lontani dal prodotto e dall'area di lavoro
	Staccare il prodotto della sua alimentazione prima di qualsiasi operazione di cura, di pulizia o intervento sul prodotto; o quando non utilizzate il prodotto Scollegare il cavo elettrico se il cavo o il prodotto si danneggia durante l'uso. Scollegare il prodotto extraendo la spina alla presa. Non tirare il cavo.
	Non smaltire questo attrezzo come normale rifiuto urbano. Gli attrezzi contrassegnati da quello simbolo devono essere adeguatamente smaltiti in modo da assicurarne il riciclaggio. Contattare l'ente locale preposto o l'azienda incaricata per ulteriori informazioni sul metodo sicuro di smaltimento.

III. ISTRUZIONI DI SICUREZZA

Prima di utilizzare quello prodotto, leggere tutte le istruzioni di sicurezza e assicurarsi di averle comprese.

Attenersi sempre alle istruzioni di sicurezza per evitare qualiasi rischio di danni, lesioni, scariche elettriche e incendio; di ferite e di danni.

3.1- LEGGERE TUTTE LE INFORMAZIONI PRIMA DI UTILIZZARE IL PRODOTTO.

1. Mantenere in ordine l'area di lavoro.

Il disordine nell'area di lavoro+aumenta il rischio di incidenti.
2. Tenereconto dei fattori circostanti di influenza

Accertarsi che l'illuminazione sia buona (luce del sole o illuminazione artificiale).

Non utilizzato gli prodotto in atmossere esplovice (in prossimità di liquidi combustibili o gas.)

1. Proteggersi dal rischio di folgorazione.
   Evitare il contatto del corpo con parti messe a terra (es. tubi, radiatori, fornelli o frigoriferi).
2. Tenere gli prodotto lontano dai bambini

Non lasciare che altre persone tocchino l'utensile o il cavo

Tenere tutti personne (esp bambini) lontani del prodotto i dall'area di lavoro.

Tenere il prodotto fuori alla portata dei bambini e in agli caso lontano da ambienti frequentati da essi. Non lasciare che i bambini utilizzino l'attrezzo. I bambini devono essere controllati per garantire che non giochino con l'apparecchio.

1. Riporre gli utensili in un luogo sicuro.

Gli utensili non utilizzati devono essere conservati in una stanza asciutta e chiusa a chiave, non accessibile ai bambini.

1. Non sovraccaricare l'utensile.

Il lavoro sare migliorie e più sicuro, se si rispetta la gamma di applicazione specificata.

1. Utilizzato l'utensile corretto.

Non usare utensili o accessori troppo deboli per lavori pesanti.

1. Indossare abbigliamento da lavoro adeguato.

Durante l'impiano, non indossare abiti ampi o gioielli (possono impigliarsi nelle parti in movimento).

Se si hanno i capelli lunghi, indossare un casco.

1. Usare indumenti di sicurezza.

Durante I'impiano, indossare indumenti adeguati dei fattori circostanti dall'area di lavorro.

Usare casco, occhiali di sicurezza, protezione uditiva, maschera antipolvere, quanti e scarpe di protezione per ridurre il rischio di ferite in occasione dell'utilizzo o l'uso del prodotto.

1. Non dannegiare il cavo.

Non trasportare l'utensile per il cavo e non utilizzato per estrarre la spina alla presa.

Proteggere il cavo da calore, olio e bordi affiliati.

Verificare periodicamente il cavo d'alimentazione e, se è danneggiato, farlo sostituire da un riparatore autorizzato.

Verificare periodicamente le prolonghe del cavo d'alimentazione e sostituirle se sono danneggiate.

Se la spina o il cavo di alimentazione risultano danneggiati devono essere sostituiti con un gruppo completo identico a quello originale.

1. Non distendersi troppo或者其他 l'area in cui si sta.
   Evitare posture anomale. Accertarsi di avere una posizione eretta sicura e mantenersi sempre bene in equilibrio.
2. Avere cura degli prodotto
   Tenere gli prodotto pronti per l'uso e puliti, per lavorare bene e in sicurezza.
3. Togliere sempre la spina.
   Togliere sempre la spina quando l'apparecchio non è in uso, prima della manutenzione e durante ilchio degli utensili.
4. Evitare il funzionamento/l'avvio accidentale del dispositivo.

Accertarsi che l'interruttore sa spento quando il dispositivo è collegato alla rete principale.

1. Uso delle prolunghe

Quando l'attrezzo è utilizzato con un'estensione, utilizzato soltanto estensioni concepite e previste per sostortare la corrente che alimenta l'attrezzo

1. Fare sempre attenzione.

Guardare quello che si fa. Procedere con giudizio.

Non utilizzato l'utensile se non si è concentrati, si è stanchi o tutto l'influenza di alcol, medicinali o droghe.

1. Controllare che il dispositivo non sia danneggiato.

Prima di continuare ad utilizzato l'utensile, controllare attendamente che non ci siano danni e che i dispositivi di protezione funzionino correttamente.

1. Anche l'interruttore, se danneggiato, deve essere sostituito da un'officina di assistenza.

Non utilizzato mai utensili i cui interrottori non possono essere accesi o spenti.

1. Avverenza

L'uso di accessori diversi da quelli consigliati nelle istruzioni sul funzionamento può comportare il rischio di lesioni alla persona ed animali e di danni ai beni

L'utente e/o l'operaore dell'attrezzo sono soli responsabili dei danni e ferite causati ai beni ed alle persona.

1. Le riparazioni devono essere eseguite solo da un elettricista qualificato.

Parti danneggiati devono essere riparati o sostituiti da un'officina di assistenza, se non diversamente indicate nelle istruzioni sul funzionamento.

Questo prodotto è conforme alle relative norme di sicurezza.

Le riparazioni possono essere eseguite solo da un elettricista specializzato. Altrimenti l'operaore cui quod subire incidenti.

Per la propria sicurezza è necessario utilizzato solo accessori e dispositivi aggiuntivi specificati nelle istruzioni sul funzionamento o consigliati dal produttore dell'utensile.

1. Osservazioni

Le consegne di sicurezza e le istruzioni indicate nella presente istruzioni non sono in grado di illustrare in modo esauriente tutte le condizioni e le situazioni che possono prodursi. L'utente e/o l'operaore devono utilizzato l'attrezzo con buono senso e prudenza in particolare in cui che riguarda ciò che non è indicato in questo manuale.

3.2- Istruzioni di sicurezza per la pompa

1. Imparare a conoscere i controli e l'uso appropriato dell'apparecchio.
2. L'utilizzo di quello prodotto è vietato ai bambini ed adolescenti incustoditi.
3. La pompa può essere utilizzato da bambini da età superiore a 8 anni, e le persone con capacité fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, se hanno ricevuto assistenza o formazione per l'uso dell'apparecchio in modo sicuro e comprendere i rischi coinvolti.
4. I bambini non dovrebbero giocare con l'apparecchio.
5. Pulizia e manutenzione non devono essere eseguite dai bambini alla sorvegianza.
6. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal fabbricante, il suo servizio o persona di qualificazione simile per evitare un pericolo.
   Se il cavo o prolonghe è deteriorato o danneggiato in corso d'utilizzo, ritirare immediamente la schedda della presa di corrente. Non toccare il cavo o il cordone prima che la schedea sia ritirata alla presa di corrente.
7. Garantite che il collegamento elettrico sia realizzato in un locale secco, al riparo dall'acqua
8. Prima del collegamento, garantite che la tensione d'alimentazione corrisponda a quella che stata sul prodotto (vedere caratteristiche).

3.3-Avvertenze ed istruzion di sicurezza

1. La tensione di alimentazione deve corrispondere a quella indicata stilla targhetia delle carattcrisliche (230V - 50Hz) . Non usate nessun altro tipo di alimentazione.

2. La pompa deve essere alimentata da un circuito dotato di un dispositive (DDR) di corrente differenziale di funzionamento assegnato non superiore a 30mA . Rivolgetevi ad un elettricista qualificato.

3. Controllate periodicamente il cavo di alimentazione primo di anni uso e verificare se presenta segni di invecchiamento o dati. Se la pompa non e in buone condizioni, non mettetela in funzione et fatela sistemare da un centro autorizzato.
4. Se usate una prolonga, verificate che sia omologata. Tenetela allontanata da spigoli taglienti, fonti di calore e combustitbili.
5. La presa mobile della prolunga deve essere di tipo 2 poli + terra da 10-16A/250V, in conformitya con le norme CEE.

La sezione dei conduttori del cavo deve essere uguali o superiore a 1mm^2

Il cavo non deve essere più leggero di cavi di tipo HO5 RN-F.

1. Tenete sempre il cavo di alimentazione con la spina per scollegarlo alla rete elettrica.
2. Se la pompa e deiinata a vuotare un bacino, non deve essere utilizzata se personi si trovano nel bacino.
3. Quando la pompa e immersa, la manutenzione non deve essere effettuata con il cavo d'alimentazione ma con un disponivo (ad es. una corda) collegato alla maniglia di trasporto.
4. Non trasportare o sospendere la pompa con il cavo d'alimentazione o il cavo del galleggiante.

Utilizzare l'impugnatura di trasporto prevista a questo scopo.

IV. PER INIZIARE

4.1- Disimballagio

• Rimuovere il prodotto dal suo imballaggio.
• Controllare che l'attrezzo e gli accessori non siano danneggiati.

4.2-Raccomandazioni importanti

Prima di collegare la pompa alla rete elettrica, dovete:

• Fissare saldamente la pompa al suolo o su un altre sost Porto idoneo.
  A tale scopo, due tacche sono state previste sulla base delle pompa per consentire il passaggio di viti di fissaggio (non fornite).
• Controllare che la tensione della rete sia corrispondente a quella indicata sulla targhetto delle caratteristiche della pompa.

ATTENZIONE!:

La garanzia non copre gli incidenti dovuti a una scorretta installatione della pompa.

Questa pompa deve essere installata rispettotingando le norme e legislazioni locali/nazionali in vigore e da personale qualificato. Rivolgetevi ad un elettricista qualificato.

4.3- Collegamento elettrico

IMPORTANT! Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, dal personale del relativo servizio di post-vendita o da personale con qualifiche simili, per evitare qualunque tipo di rischio.

a) Verificare che l'alimentazione di rete corrisponda a quella indicata sulla targhetto della pompa.
b) Accertarsi che il cavo di alimentazione non sia danneggiato.
c) Collegare la spina del cavo alla presa a parete 10/16A. Questa deve essere dotata di un conettore di messa a terra.
d) Far funzionare la pompa per 1-2 secondi, per effettuire una prova di funzionamento a vuoto della pompa.

Non far funzionare a vuoto la pompa per più di 2 secondi, per evitare un eccessivo surriscaldamento, che potrebbe danneggiarla in modo irreparabile.

e) Scollegare la pompa alla rete elettrica (staccare la spina alla presa di corrente) e effetuare il

collegamento dei tubi, come indicato nei paragrafi seguenti

4.4- Collegamento del tubo di aspirazione (non fornito)

Il tubo di aspirazione (non fornito) deve essere di un diametro minimo di 25mm e sufficientemente rigido per evitare i schiacciamenti.

Per ottenere una tenuta stagno perfetta, il montaggio dell'insieme dei raccordi deve essere effettuato con Teflon.

Per i raccordi dotati di guarnizioni piatte o toriche, non è necessario aggiuungere Teflon.

Controllate la tenuta delle guarnizioni nel tempo.

Si consiglia di installare unchio a rete all'estremita del tubo,onde filtrare l'acqua aspirata.

Non dimenticate di controllare i raccordi del filtr (montaggio con Teflon). Se necessario,aggiungere collari di serraggio.

In anni caso, il tubo di aspirazione non deve essere orientato verso lalto.

Nel caso di pozzi con sabbia o ghiaia, posizionate il filtro a 50~cm dal fondo o in un secchio nel fondo al pozzo.

IMPORTANT! Il tubo di aspirazione deve essere dotato di valvola di ritegno.

4.5- Collegamento del tubo di scarico (non fornito)

Il tubo di scarico (non fornito) deve essere di un diametro minimo di 25mm e sufficientemente rigido per evitare i schiacciamenti.

Per evitare le perdite e ottenera la migliorie efficienza, è imperativo montare i raccordi con Teflon.

4.6- Messa in funzione

Svitate la vite di riempimento del corpo della pompa.

Con un recipiente, riempite completamente il corso della pompa. (Non spruzzare acqua sulle parti elettriche).

Riposizionate la vite e avvitatela sufficientemente in modo di evitare le prese d'aria.

Se il livello d'acqua scende nel corpo della pompa o se lo scarico non risulta corretto, significica che c'è una presa d'aria. Inquesto caso, spegnere la pompa, controllare i raccordi del tubo di aspirazione e procedere nuovamente al riempimento del corpo della pompa.

Controllate che non ci siano proiezioni d'acqua sulle parti elettriche della pompa.

Avviate la pompa e controllate nuovamente che non ci siano perdite nel corpo.

V. FUNZIONAMENTO

5.1- Uso destinato:

• La pompa è stata progettata per l'aspirazione di acque chiare.
• Deve essere sistemata in un luogo asciutto,evitando l'esposizione alla pioggia i al calore.
• L'altezza massima di aspirazione non deve essere superiore a 7m
• Correttamente usata, la nostra pompa funzionera con la massima efficienza e vi darà totale soddisfazione.
• La pompa è progettata per l'utilizzo quotidiano in applicazioni quali giardinaggio, impianti a sprinkler, aumento della pressione dell'accua per reti di distribuzione dell'accua non alimentate, pompaggio di acqua da serbatoi e lavaggio a spruzzi.
• La pompa non deve essere impiegata per usi non indicati nel presente manuale.
  In particolare, la pompa non deve essere impiegata nei seguenti casi:
• Pompaggio di acqua di mare, acqua di scarico, acqua contenente corpi solidi, sabbia, particelle abrasive in sospensione o sostanze corrosive in generale.
• Pompaggio di acqua la cui temperatura supera i 35^ .
• Pompaggio di liquidi esplosivi, infiammabili o pericolosi.
• Ppompaggion di liquidi alimentari.

NOTABENE:

• Questa pompa non è destinata per la pulizia e le altre operazioni di manutenzione di piscine.
• La pompa non deve essere utilizzata in fontane all'esterno, vasche da giardino e aree simili
• La pompa non è destinato ad applicazioni industriali e / o commerciali (ad esempio, nei parchi pubblici, campi sportivi ...).

5.2- Utilizzo

Attivare l'interruttore di alimentazione.

5.3- Consiglio d'uso

• Nonutilizzare mai la pompa a vuoto (senza acqua).
• Non fare funzionare la pompa senza acqua nel corpo della stessa.

Un funzionamento prolongato della pompa con il rubinetto di mandata chiuso può provocare gravi danni.

• In caso di interruzione di corrente, è preferibile scollegare la spina alla presa di corrente, o disattivare l'interruttore di commando della pompa.
• Se lo scarico si ferma nelle pompa continua a funzionare, togliete immediatamente l'alimentazione.

Scolgate la spina alla rete elettrica e controllate la causa del problema.

Non tentate mai di sgomberare la turbina se la pompa e collegata all'alimentazione elettrica.
- In caso di inutilizzato prolongato della pompa, scollegarla dall'alimentazione elettrica.

VI. PULIZIA E CONSERVAZIONE

Prima di tutti'intervento, accertarsi che gli prodotto siano scollegati dall'alimentazione di rete

6.1-Pulizia

In periodo invernale, la pompa deve essere accuratamente vuotata o messa in condbioni « fuori gelo ». Risciacquate periodicamente la pompa con acqua chiara. compreso il circuito di aspirazione.

IZvitalc il pompaggio di liquid) chc eontcngono materiali abrasivi come la sabbia.

I'rimadi rimettere la pompa in funzione, controllatene accuratamente le varie parti.

Pulire le parti di plastica semplicamente con un panno morbido e proprio.

Non utilizzato prodotti pulitori aggressiva (solventi, detersivi) né di spugna abrasiva né di oggetti affiliati o aguzzi.

6.2- Ricerca cuasti

Non tentate mai di smontare la pompa. In caso di necessita, fate controllare la pompa da un centre di riparazione autorizzato (rivolgetevi al rivendilore).

Avaria	Motivo	Possible soluzione
Inizio difficile	1. corrente troppo Bassa2. Turbina bloccato3. Perdita di potere	1. Utilizzare una corrente tra 0,9 e 1,1 volte tensione nominale.2. Liberare e pulire la turbina3. Usare un cavo con una sezione adatta.
Scarico basso	1. Testa di mandata troppo alta2. Circuito di aspirazione.bloccato3. Usura della turbina4. Immersione troppo basso e aspirazione dell'aria5. Tubo di scarico male scollegato,	1. Regolare l'altezza consigliata.2. Liberare o pulire l'orifizio3. Sostituire la turbina (da personale autorizzato)4. Regolare la profondità di immersione.5. Controllare il collegamento, sostituire il tubo se necessario
	perdite o usurati
Arresto improvisvisto	1. Interrutore scollegato o fusabile rotto. 2. Turbina bloccato 3. Statore rotto	1. Controllare il collegamento elettrico (da uno specialista) 2. Liberare e pulire la turbina 3. Fare sostituir il statatore da un centro di assistenza autorizzato.
Statore rotto	1. La pompa ha funzionato per troppo tempo. 2. Certo circuito a causa di una perdita della tenuta meccanica. 3. Turbina bloccato 4. Inizia troppo spesso 5. Sovrariscaldamento della pompa	Fare controllare la pompa o sostuire lo statatore da un centro di assistenza autorizzato

6.3- Conservazione

Conservare in un luogo asciutto, sotto chiave o fuori alla portata dei bambini

6.4- Smaltimento

• In fine di vita, non gettare il prodotto con i rifiuti domestici o nell'ambiente naturale.
• Portare il prodotto ad un centro per il trattamento dei rifiuti o ad un centro di colletta degli scarti delle attrezzature elettriche ed elettroniche, o informatevi al vosto comune.
• Effettuare il smaltimento dell'produotto, degli accessori e dell'imballaggio conformmente alle regolamentazioni locali relative alla protezione dell'ambiente naturale.
