MODE D'EMPLOI SIBAYAK SAUTER
Vous venez d'acquérir un radiateur Sibayak

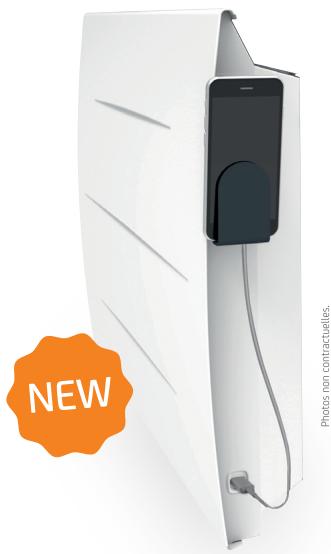

Les + produit
- 1 prise USB pour alimenter vos apparéils
- possibilité de l'associer à l'un de nos porte-smartphones disponibles sur notre e-boutique.
Photos non contractuelles.
DÉCOUVREZ LA E-BOUTIQUE SAUTER
https://boutique.confort-sauter.com/
Jauter
LA BOUTIQUE
Les accessoires connectivité
Les accessoires sèche-servlettes
FONCTIONNEMENT DU BOITIER
Mode selectionne
Température de consigné
Augmentation T° C / Défiler
(Appui long : Défilament rapide)
Validator
(Appui long : éteinde ou verrouiller)
Diminution T°C / Défiler
(Appui long : Défilament rapide)
Je veux...
ou
Faire défiler les Menu

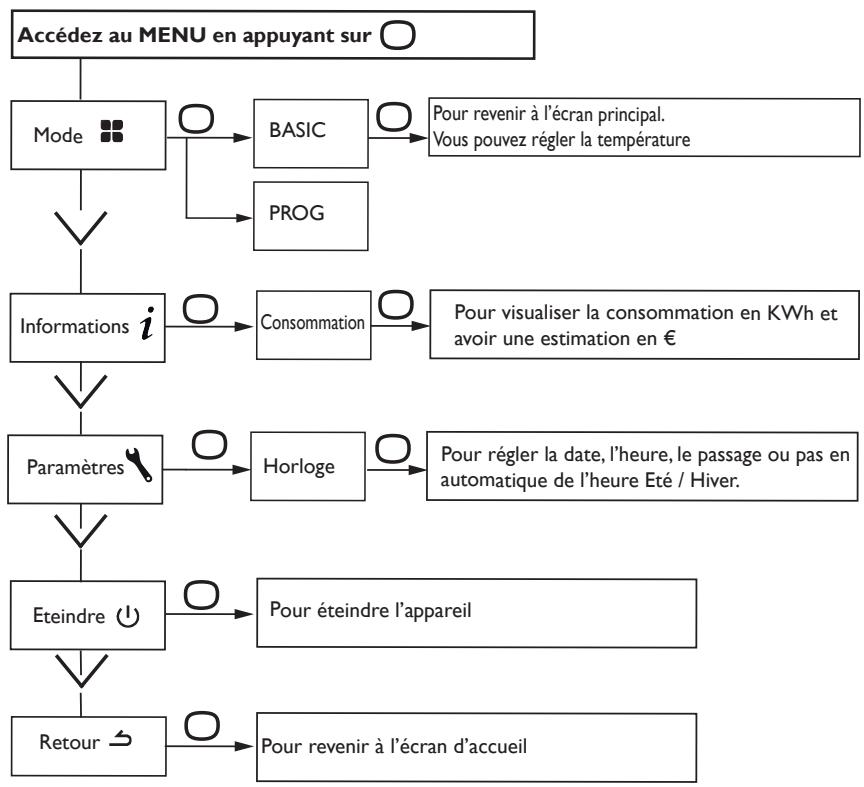

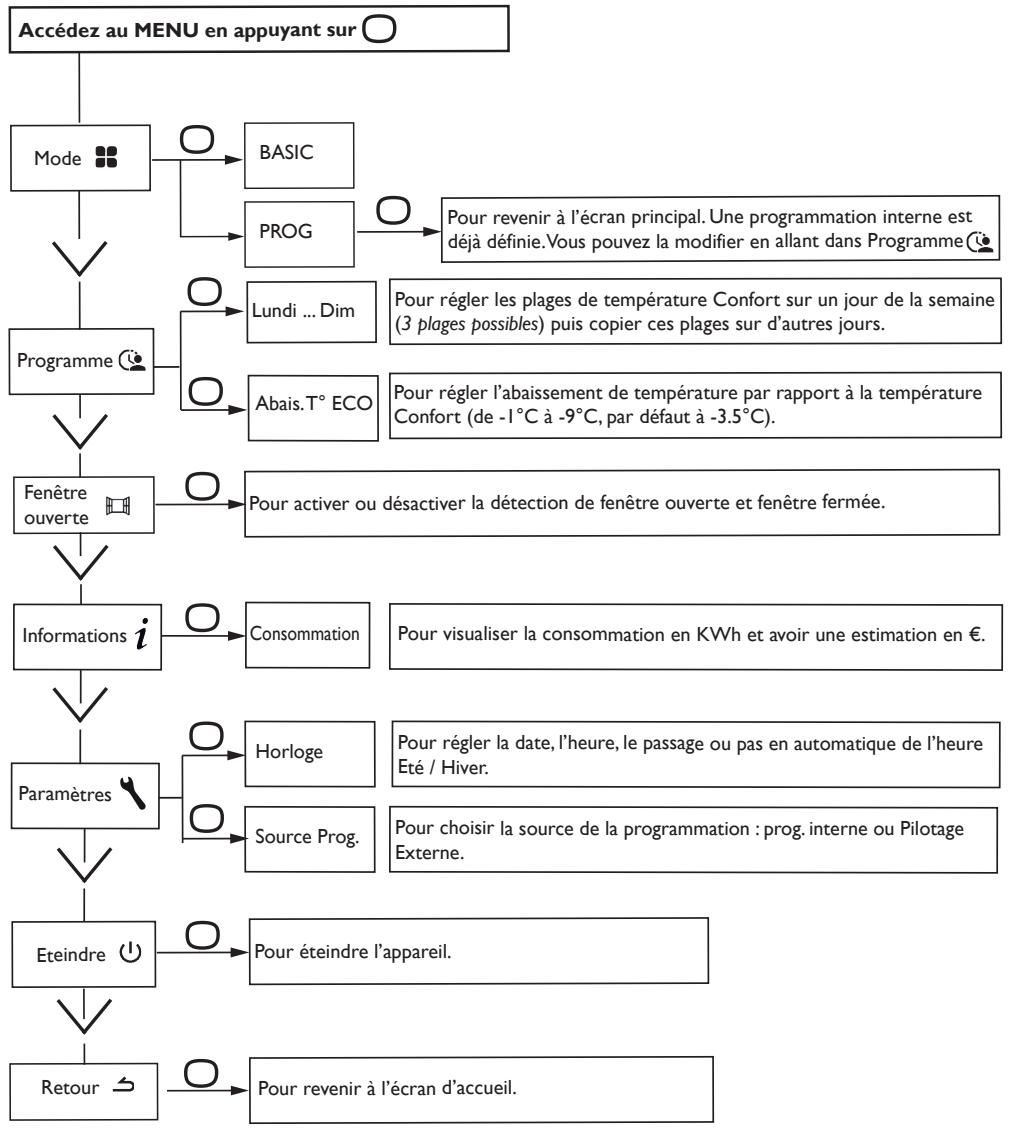

Menu accessibles sous le Mode BASIC
Menu accessibles sous le Mode PROG
CHANGER DE MODE
Mode BASIC: l'appareil suit en permanence la température de consigne régée
OU
Mode PROG: l'appareil suit la programmation définie
MODIFIER LA TEMPERATURE
En Mode PROG, ce changement de température sera temporaire, le radiateur repassera à la température initiale lors du passage à la prochaine plage de programmation.
PROG
MODIFIER LA PROGRAMMATION JOUR PAR JOUR
Assurez-vous que le Mode PROG soit selectionné (si ce n'est pas le cas reféréz-vous à la rubrique "changer de Mode").
ou
Faire varier les plages horaires
NB: pour supprimer une plage de programmation existante, mettez la même heures de début et de fin.
目
RECOPIER MA PROGRAMMATION SUR 1 OU PLUSIEURS JOURS
Selectionner les jours souhaites, puis se rendre sur COPIER.
MODIFIER LA DATE ET L'HEURE
Bon a savoir: cette manipulation peut-être nécessaire après une coupure de courant. La programmation est conservée.
VERROULLER LES COMMANDES
Appui long
Pour déverrouiller, repeter la même opération.
SUPPRIMER LE SON DES TOUCHES
Guide à conserver par l'utilisateur
Sommaire
Mise en garde 2
Installation et Entretien 3
Preparer l'installation de l'appareil. 3
Installer l'appareil 4
Raccorder l'appareil 5
Fixer l'appareil 6
Entretien 6
Utilisation 7
Principe de fonctionnement. 7
Description des modes 7
Basic 7
Prog. 7
L'interrupteur 8
Premiere mise en marche 8
Metre en marche / arrêtier l'appareil 8
Verrouillage des commandes 8
Régler la températe 9
Fonction fenetre ouverte. 10
Utiliser la programmation interne 12
Modifier les programmes 12
Copier un programme 12
Supprimer une plage de tempéature comport. 12
Utiliser la programmation externe 13
Utiliser le port usb 13
Délestage 15
En cas de problème 16
Ca ractéristiques 18
Attention surface très chaude. Caution hot surface. ATTENTION : Certaines parties de ce produit peuventvenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.
- Il convient de maintainir à distance de cet apparéil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
-
Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait éte placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
-Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas été effectués par des enfants sans surveillance.
-Cet apparéil ne doit être branché ou raccordé, selon les règes et normes en application, que par une personne habitée.
-Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-venture ou des personnes de qualification similaire afin d'eviter un danger.
-La notice d'utilisation de cet apparéil est disponible en vous connectant sur le site Internet du fabricant indiqué sur le bon de garantie present dans cette notice.
-A la première mise en chauffe, une légère odeur peu apparaitre correspondant à l'évacuation des évventuelles traces liées à la fabrication de l'appareil.
-
Un système de gestion d'énergie ou de délestage par coupure d'alimentation est incompatible avec nos apparèils. Il détiertoire le thermostat.
| Avertissement :Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage. |
| Les apparêils munis de ce symbole ne doivent pas être mis avec les ordures menagères, mais doivent être collectés séparément et recyclés.
La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux. |
| L'installation d'un appareel en altitude provoque une évaluation de la température de sortie d'air (de l'ordre de 10°C par 1000 m de dénivélé). |
Installation et Entretien
PREPARER L'INSTALLATION DE L'APPAREIL
Règles d'installation
-Cet apparéil a été consu pour être installé dans un local résidentiel. Dans tout autre cas,veuillez consulter votre distributeur.
- L'installation doit être faite dans les règes de l'art et conformer aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
-L'appareil doit'être alimenté en 230V Monophasé 50Hz.

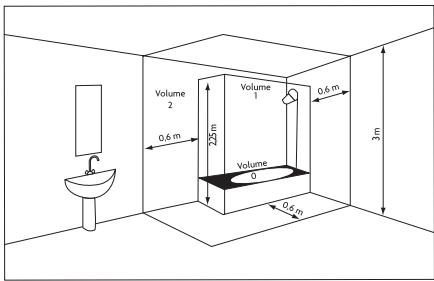

-Dans des locaux humides comme les salles de bains et les cuisines, youdevezinstaller le boitier de raccordement au moins à 25 cm du sol.
Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, etc...).
Ne pas l'instructor sous une prise de courant fixe.
Volume I Pas d'appareil électrique
Appareil électrique Volume 2 IPX4 (Norme EN 60335-2-43:2003/A2:2008)

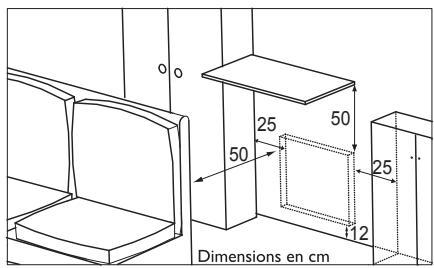

Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil.
Ne pas installer d'étagère au-dessus des appar兼s verticaux.
INSTALLER L'APPAREIL

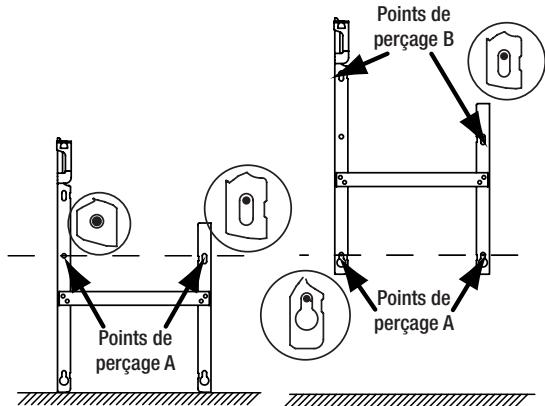

Déverrouiller la patte d'accrochage de l'appareil
Nous vous conseillons de laisser l'appareil dans ses cales de protection et de le poser à plat face vers le sol.
Fixer la patte d'accrochage
Régles de raccordement
-L'appareil doit'être alimenté en 230V Monophasé 50Hz.
-L'alimentation de l'appareil doit etre directement raccordee au reseau apres le disjoncteur et sans interrupteur intermediaire.
- Le raccordement au secteur se fera à l'aide du cable de l'appareil par l'intérimédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
-L'alimentation doit être directement raccordée au réseau après le dispositif de coupure omnipolaire conforme aux règles d'installation.
-Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
-Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protégier l'alimentation du fil pilote sur ce différentiel.
-Si vous foulez utiliser un délesteur,CHOISSEZ UN DÉLESTEUR à sortie fil pilote et non un délesteur à sortie de puissance, afin de ne pas détériorer le thermostat.

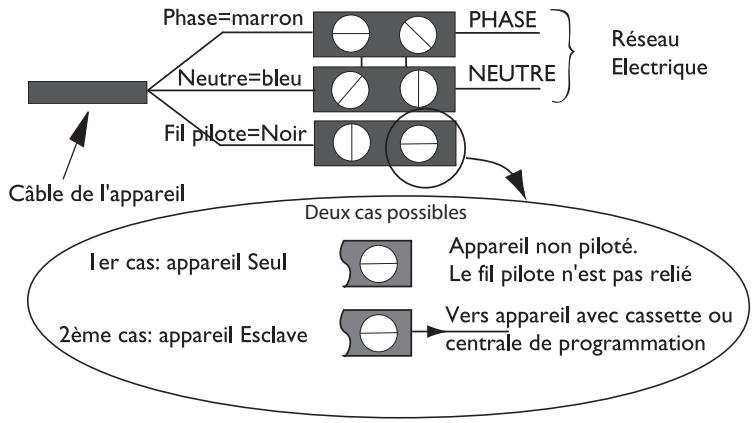

Scheme de raccordement de l'appareil
- Coupe le courant et branchez les fils d'après le schéma suivant :

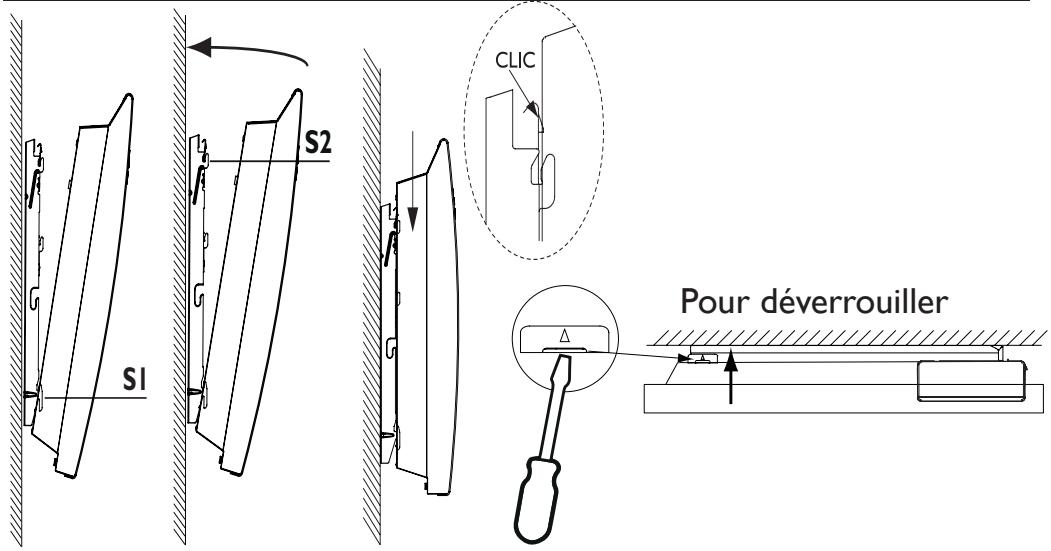

FIXER L'APPAREIL
ENTRETIEN
Avant toute action d'entretien, coupez l'alimentation électrique de l'appareil. Pour conserver les performances de l'appareil, il est nécessaire, environ deux fois par an, d'effectuer son dépoussiérage.
Ne jamais utiliser de produits abrasifs et de solvants.
PRINCIPLE DE FONCTIONNEMENT
-Augmenter ou diminuier la températe sans avoir besoin de valider.
- Naviguer dans les menus ;
-Valider ;
-Éteindre;
- Verrouiller, déverrouiller.
DESCRIPTION DES MODES
2 modes de fonctionnement sont proposés :
BASIC
L'appareil suit en permanence la température de consigne régée.
PROG
- L'appareil suit le programme interne défini pour chaque jour de la semaine. A la mise en marche de l'appareil, les plages suivantes sont définies :
lundi à vendredi, comport de 5h à 9h et de 17h à 23h samedi et dimanche, comport de 5h à 23h.
Vous pouvez modifier ces plages et définir 3 plages de température Confort par jour.
Pendant ces plages Confort, la consigne de température est régée à l'aide de ou .
En dehors des plages Confort, l'abaissement est reglé dans le mode Prog «Abais.T° ECO» (voir chapitre «Le menu en mode PROG»).
- L'appareil suit les ordres de la programmation externe de votre installation (voir notice de votre centrale de programmation).
L'INTERRUPTEUR
Un interrupteur Marche/Arrêt est situé à l'arrière du boîtier de l'appareil. Utilisez l'interrupteur uniquement pour un arrêt prolongé (hors période de chauffe).
Positionnez l'interrupteur (situé à l'arrête de l'appareil) sur [ ] pourmettre l'appareil sous tension. Lorsque l'appareil est mis hors tension, un nouveau réglage du jour et de l'heure peut être nécessaire.
PREMIERE MISE EN MARCHE
Choisissez la langue, puis la date et l'heure.
A la première mise sous tension,
-le mode PROG est selectionné,
-la température de consigne est reglee a 19^
METTRE EN MARCHE / ARRÊTER L'APPAREIL
Pour arrêté l'appareil, faites un appui long sur
Confirmez «Eteindre» en appuyant sur .
Pourmettre en marche l'appareil,faites un appui long sur
VERROUILLAGE DES COMMANDES
Afin d'éviter les manipulations par des enfants, vous pouvez verrouiller les commandes de votre apparéil en faisant un appui long sur .
Sélectionnez «Verrouiller» et validez avec .
Faites de même pour déverrouiller les commandes en seLECTIONnant «Déverrouiller»
RÉGLER LA TEMPERATURE
Utilisez l'indicateur de consommation pour optimiser votre réglage. Quand l'indicateur de consommation se trouve au niveau du symbole vert, vous étés à un niveau de température inférieur ou égal à la température conseillée.
En mode BASIC:
BASIC
20.0°
-Augmentez avec (max 28^
-Diminuez avec 12^
-Diminuez encore jusqu'à 7^ (température Hors Gel non modifiable) avec .
En mode PROG :
PROG
20.0°
Lun 12:14
Si l'écran affiche PROG, vous âtes sur une plage de programmation en mode Confort.
-Augmentez avec (max 28^ ).
-Diminuez avec (min 12^ ).
PROG ECO
16.5^
Lun 17:14
Si l'écran affiche PROG ECO, vous âtes sur une plage de programmation en mode ECO.
PROG Derg
18.5^
Lun 17:14
Vous pouvez modifier la température ECO, vous forcez donc le réglage par défaut entre la température Confort et la température Eco. «PROG Dérog» s'affiche jusqu'à la prochaine plage Confort.
Vous pouvez régler l'écart entre la température Confort et Eco dans le Menu «Abais.T° ECO».
PROG
7.0^
Si vous avez regle une température Hors Gel (7^) , la programmation est suspendue.
Modifiez cette température lors de votre retard pour la reprise de la programmation.
FONCTION FENÉTRE OUVERTE
Permet de détecter les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres.
Si vous oubliez d'etreindre votre apparéil lors de l'ouverture prolongée d'une fenêtre, cette fonction permet d'y pallier et évite à votre apparéil de chauffer inutillement.
L'appareil passe automatiquement en Hors Gel (7^) lorsqu'il detecte une fenetre ouverte et remonte à la température de consigne lorsqu'il detecte sa fermeture (le temps de détction est variable).
Nous déconseillons l'utilisation de cette fonction dans les couloirs et dans les pieces situées à proximé d'une porte d'entrée donnant sur l'extérieur.
Pour activer ou désactiver cette fonction reportez-vous aux descriptions des menus.
UTILISER LA PROGRAMMATION INTERNE
Anticipation de la chauffe
Votre apparéil est équipé d'une fonction qui permet à votre apparéil d'anticiper la chauffe lorsque vous utilisez la programmation.
Lorsque vous reglez la programmation de votre apparéil, celui-ci va anticiper la chauffe en fonction du temps de montée en température pour que cette piece soit à la bonne temperature à votre arrivée.
Par exemple : si vous reglez votre programmation avec un return en comport à 15h, l'appareil demarrera avant pour anticiper la chauffe de votre piece (entre 10 minutes et une heures).
MODIFIER LES PROGRAMMES
Voussoupiezprogrammer jusqu'à3plages de température Confort pour chaque jour de la semaine.Endehors desplages Confort,l'abaissement estregledans le mode Prog «Abais.T°
ECO》(voir chapitre «Le menu en mode PROG»).
Sélectionnez le jour avec .Validez .
Sélectionnez .Validez .
Choisissez l'heure de début avec ou . Validez . Choisissez l'heure de fin avec ou . Validez . Vous passez ensuite à la plage Confort suivante.
COPIER UN PROGRAMME
You pouvez copier le programme d'une journee sur un (plusieurs) jour(s).
Selectionnez..Validez O
Faites défilier les jours avec ou . Validez le jour vers lequel copier avec .
Pour valider la copie, selectionnez «Copier».Validez
Exemple:Copieduprogramme du lundi vers mardi,jeudi,vendredi.
SUPPRIMER UNE PLAGE DE TEMPERATURE CONFORT
Selectionnez le jour avec .Validez .
Selectionnez..Validez
Sur l'heure de début, Sélectionnez 0:00 avec ∨. Validez Ⓞ. Sur l'heure de fin, Sélectionnéz également 0:00 avec ∨ puis validez Ⓞ.
UTILISER LA PROGRAMMATION EXTERNE
L'appareil suit les ordres de la commande externe de votre installation par liaison Fil Pilote
Selectionnez Source prog avec .Validez .
Choisissez Pilotage ext. avec fais validez .
Le pilotage à distance des modes de fonctionnement et des programmes de l'appareil est possible avec l'application Cozytouch disponible sur App Store® ou Google play®.
Les accessoires suivants sont nécessaires :
un Bridge Cozytouch (à installer sur votre box Internet)
:une Interface Cozytouch par apparreil.
UTILISER LE PORT USB
(Alimentation 5V DC, 2A Max)
Votre apparéil dispose, sur le côté droit, d'un port USB permettant d'alimenter électriquement votre téléphone portable, votre tablette...
Pour l'utiliser :
L'interrupteur doit être sur [ ] ;
L'appareil peut être en Marche ou en arrêt. au niveau du boîtier de commande ;
Utilisez le cable d'alimentation de votre téléphone ou tablette que vous souhaitez brancher. Attention: Pour garantir le bon fonctionnement de vos appareils électriques, ne les posez pas sur la grille de sortie d'air, sur le boîtier de commande ou devant la façon de l'appareil.

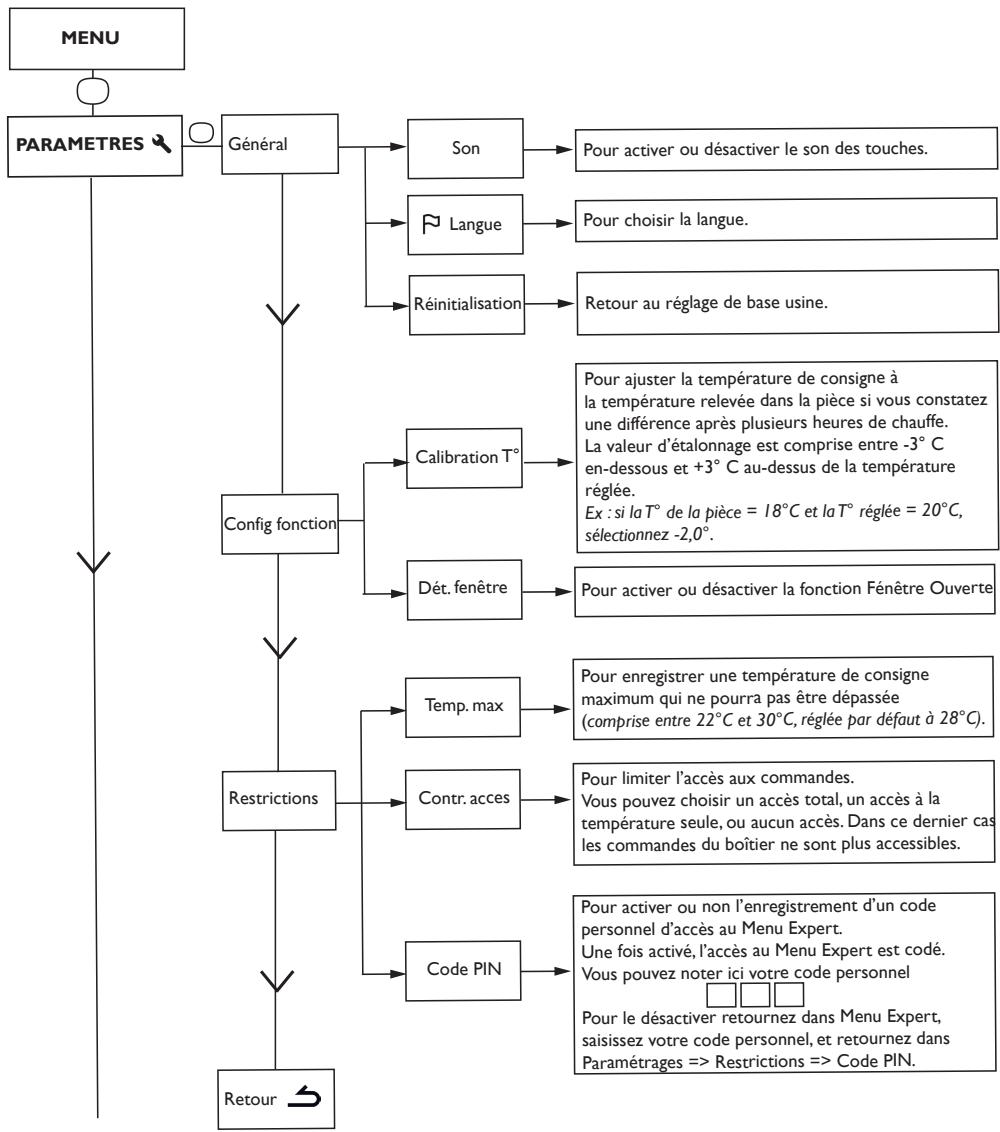

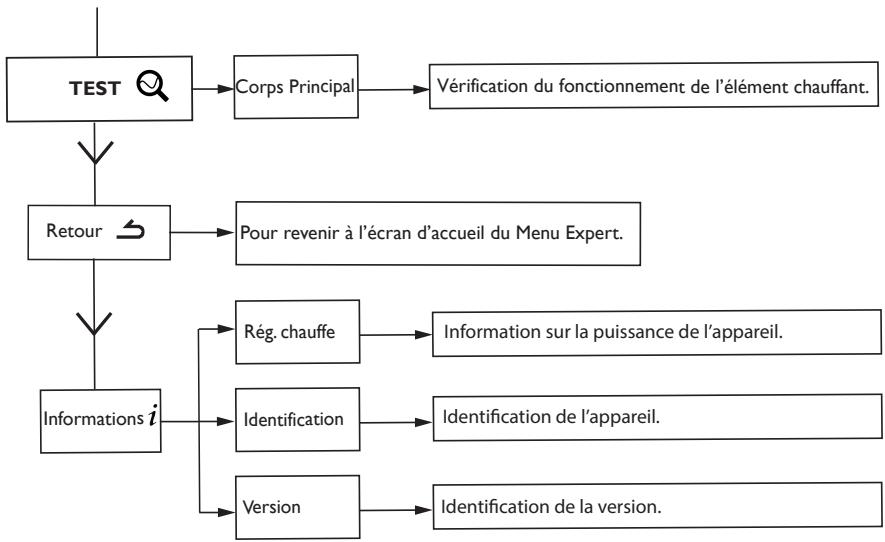

Pour acceder aux fonctions avancées de l'appareil, appuyez en même temps sur et pendant plus de 3 secondes.
Délestage
Nos apparèils sont compatibles avec différents systèmes de délestage. Vous ne devez toute fois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos apparèils. Des coupures franches d'alimentation électrique intempéstives et répétées peuvent provoquer une usure prematurée et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant.
Lors des périodes de délestage, l'écran passe en voille.
L'appareil revient ensuite à son mode de fonctionnement initial.
En cas de problème
| Problème rencontres | Vérifications à faire |
| L'écran du boîtier de commande ne s'allume pas. | Vérifiez que l'interrupteur situé à l'arrière de l'appareil est en position I.Vérifiez que l'appareil est alimenté électriquement. |
| La température d'ambiance est différente de cette affichée sur l'appareil. | Il est nécessaire d'attendre 6 heures au minimum pour que la température se stabilise.II est possible, en fonction de votre installation, que vous releviez une température différente de cette affichée sur l'appareil (un écart de 0,5° C est normal.) Dans ce cas, reportez-vous au «Menu Expert», chapitre «Calibration T°». |
| L'appareil neCHAUFFE pas. | Si vous étés en programmation, vérifiez que vous étés sur un plage horsaire Confort.Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'as pas coupé le fonctionnement de l'appareil.Vérifiez la température de l'air de la piece : si elle est trop élevé, l'appareil nechauffe pas. |
| L'appareilCHAUFFÉ tout le temps | Vérifiez que l'appareil n'est pas situé dans un courant d'air (porte ouverte à proximité, sortie d'air par le cache cable à l'arrête de l'appa-reil) ou que le réglage de la température n'a pas été modifié.II peut y avoir un aléa dans le réseau électrique. En cas de prob-lème (thermostat bloqué...), coupez l'alimentation de l'appareil (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le.Si le phénomène se produit fréquemment, faites contrôler l'ali-mentation par votre distributeur d'énergie. |
| L'appareil neCHAUFFE pas assez. | Augmentez la température en appuyant sur/(reportez-vous au chapitre «Régler la température»).Si le réglage est au maximum, faites les vérifications suivantes :- Vérifiez si un autre mode de chauffage existe dans la piece.- Assurez-vous que votre appleil nechauffe que la piece (porte fermée).- Faites vérifier la tension d'alimentation de l'appareil.- Vérifiez si la puissance de votre appleil est adaptée à la taille de votre piece (nous vous préconisons en moyenne 100 W/m2pour une hauteur de plafond de 2,50 m ou 40W/m3). |
| L'appareil est très chaud en surface. | Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la tem-perature maximale de surface étant limitée conformément à la norme NF Electricité. Si toutesv yours jugez que votre appleil est always trop chaud, vérifiez que la puissance est ajustée à la surface de votre piece (nous vous préconisons 100 W/m2pour une hauteur sous plafond de 2,50 m ou 40W/m3) et que l'appareil n'est pas placé dans un courant d'air qui perturberait sa régulation. |
| Problème rencontres | Vérifications à faire | |
| Des traces de salis-sures apparaissent sur le mur autour de l'appareil. | En ambiance polluée, des salissures peuvent apparätre sur les sor-ties d'air de l'appareil ou au mur. Ce phénomène est lié à la mau-vaise qualité de l'air ambient (fumée de cigarettes, bougies, encens, cheminée,...). Il est conseillé dans ce cas de vérifier la bonne aéra-tion de la pièce (ventilation, entré d'air, etc...). | |
| Le Menu Expert n'est pas accessible. | You've anenregistré un code PIN. Vous devez saisir votre code pour accéder au menu Expert (voir chapitre Menu expert). Si vous ave oublie votre code, saisissez le code 081. | |
| L'appareil ne suit pas les ordres de programmation interne. | Vérifiez que la date et l'heure sont régliées. Vérifiez que l'appareil est en Mode PROG et que la programmation interne est sélectionnée. | |
| L'appareil ne suit pas les ordres de programmation externes. | Assurez-vous de la bonne utilisation de la centrale de programme- tion (voir notice d'utilisation de la centrale). Vérifiez que l'appareil est en Mode PROG et source de programmation « Pilotage ext.» . Vérifiez la transmission correcte des ordres de programmation : | |
| Confort | Eco | Hors Gel | Arrêt du chauffage Délestage | Confort -1°C | Confort -2°C |
| Signal à trans-metre | | | | | | |
| Mesure entre le Fil Pilote et le neutre | 0 Volt | 230 Volt | -115 Volt négative | -115 Volt positive | 230 Volt pendant 3 s | 230 Volt pendant 7 s |
| Dans le cadre de la programmation par fil pilote ou courant por-teur, les ordres hors gel ou délestage sont prioritaires. Le salarié de basclement du mode Confort vers le mode Eco est de l'ordre de 12 secondes. Le salarié de basclement du mode Confort -1/-2 vers Confort est de l'ordre de 5 minutes. |
Si vous n'avez pas réussi à résoudre votre problème, contactez votre distributeur/installateur, munissez-vous des références de l'appareil. Elles sont situées sur le côte de l'appareil. Mesurez la température de la piece.Le Code commercial (C) et le Numéro de série (E) identifié auprès du constructeur l'appareil que vous venez d'acquerir.
A Normes, labels de qualité
B Marque commerciale
C Code commercial
D Référence de fabrication
E N° de série
F N^ de constructeur
Caracteristiques
| Références du modele | RBS2H-BDIP |
| Caracteristique | Symbole | Valeur | Unité |
| Puisance thermique |
| Puisance thermique nominale | P nom | 1 à 2 | kW |
| 1000 à 2000 | W |
| Puisance thermique minimale | P min | 1 | kW |
| 1000 | W |
| Puisance thermique maximale continue | P max | 2 | kW |
| 2000 | W |
| Consommation d'électricité auxiliaire |
| A la puissance thermique nominale | el max | 0,000 | kW |
| A la puissance thermique minimale | el min | 0,000 | kW |
| En mode veille | el sb | 0,00052 | kW |
| 0,52 | W |
| | | |
| Type de contrôle de la puissance thermique / de la température de la pièce |
| Caracteristique | Unité | Information complémentaire |
| Contrôle électronique de la température de la pièce etprogrammateur hebdomà-daire. | oui | |
| Autres options de contrôle |
| Contrôle de la température de la pièce, avec détecteur de présence. | non | |
| Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte. | oui | |
| Option de contrôle à distance. | non | |
| Contrôle adaptif de l'activation. | oui | |
| Limitation de la durée d'activation. | non | |
| Capeur à globe noir. | non | |
| Coordonnées de contact | Idem étiquette signalétique |
Avec vous à chaque instant
Une question, un conseil? Chaque étape devient un jeu d'enfant!
Retrouvez-nous sur:
NOTRE SITE INTERNET
www.confort-sauter.com
Pour découvert tous nos produits, videos, notices... et profiter de nos consels.
LES RÉSEaux SOCIAUX
Pour suivre l'actualité de la marque.
- La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
SAUTER assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
- Les frais de mains d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
- Les détiérations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
- Les dispositions des Presents conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés qui s'appliquent en tout et de cause dans les conditions des articles 1641 et suivants du code civil.
Présenter leprésent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installer, en y joignant votre facture d'achat.
lechoix 100% tranquilillitéà partir de 45€
Avec Garantie+, vous bénéficiaz :
- d'une extension de garantie de 3 ans
-
de services premium incluant :
-
en cas de besoin : un dépannage à domicile, pieces et main-d'oeuvre incluses
- des conseils personalisés,
- des rappels d'entretien
ENREGISTREZ VOS PRODUITS
sur www.confort-sauter.com
0977424242
Service gratuite + prix appel
Avant d'appeler SAUTER Service, munissez-vous des informations suivantes indiquées sur la plaque signalétique située sur le côte de l'appareil.
*du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00
Pour toute information complémentaire, rendez-vous sur www.confort-sauter.com
Type del l'appareil:
N^ de série :
Date d'achat:
Cachet du revendeur
