MODE D'EMPLOI HBS20X DEXTER POWER

135 rue Sadi Carnot - CS 00001

59790 Ronchin - France

Verehrter Kunde,

135 rue Sadi Carnot - CS 00001

59790 Ronchin - France

Dear customer,

Explication des symboles sur l'appareil

A!	Avertissement ! En cas de non-respect des instructions, risque de blessures graves, voire mortelles, ou d'endommagement de l'outil !
Lire la notice d'utilisation et observer les consignes de sécurité avant de procéder à la mise en service !
Portez des lunettes de protection.
Portez une protection auditive.
En cas de génération de poussières, porter une protection respiratoire !
Attention ! Risque de blessures ! Ne pas toucher la lame de scie en marche !
Portez des gants de protection.
Attention ! Avant le montage, le nettoyage, la modification, la réparation, le stockage et le transport, désactiver et débrancher l'appareil de l'alimentation.
Sens du ruban de scie

Table des matieres:

Page:

1. Introduction 39
2. Description de l'appareil (fig. 1-1b) 39
3. Fournitures 40
4. Utilisation conforme 40
5. Consignes de sécurité 41
6. Caracteristiques techniques 43
7. Avant la mise en service 44
8. Montage 44
9. Commande 47
10. Consignes de travail 47
11. Raccordement electrique 49
12. Nettoyage, maintenance et stockage 49
13. Elimination et recyclage 49
14. Transport 50
15. Dépannage 51

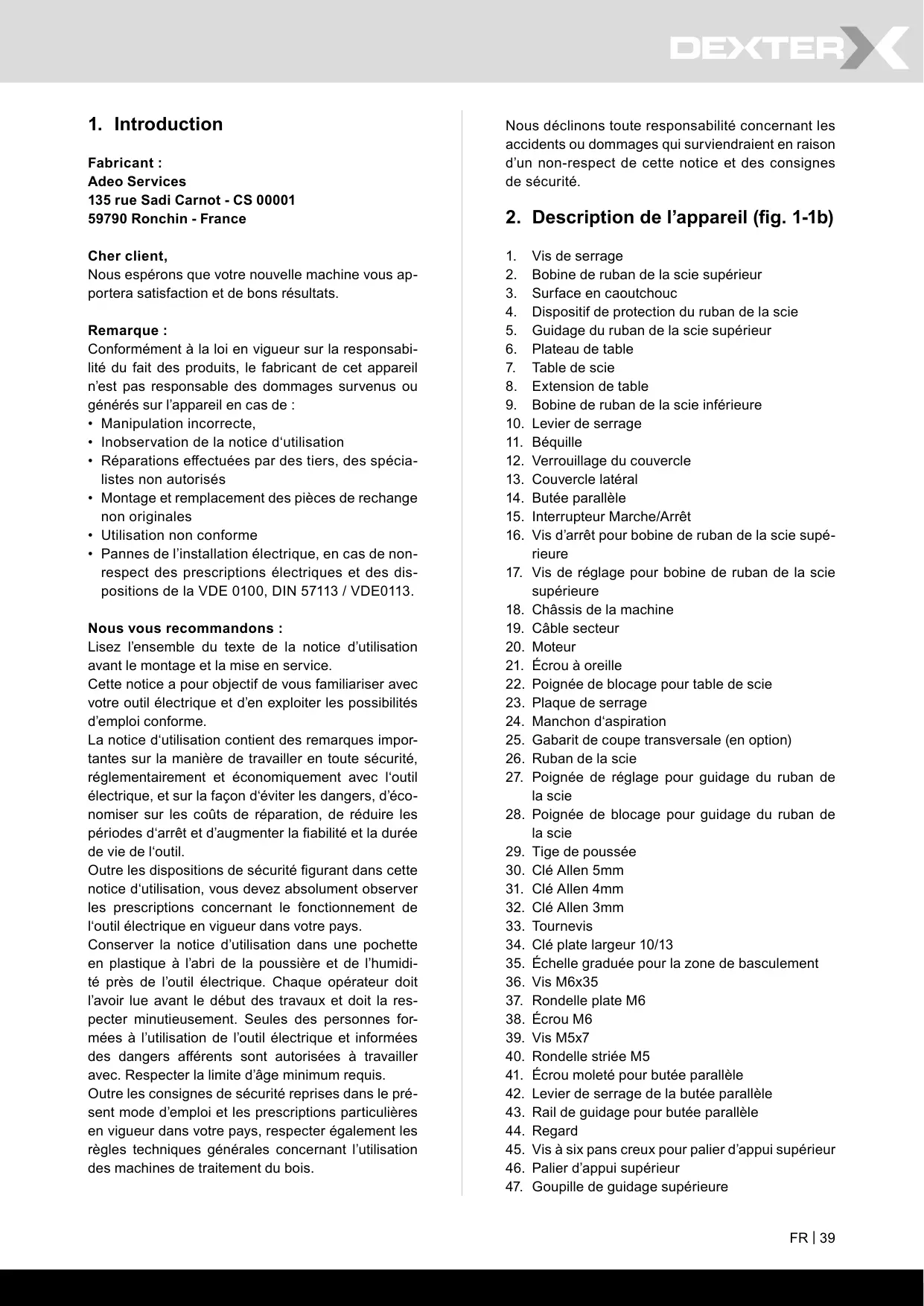

1. Introduction

Fabricant :Adeo Services135 rue Sadi Carnot - CS 0000159790 Ronchin - France

Cher client,
Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque: Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet apparéil n'est pas responsable des dommages survenus ou généres sur l' apparéil en cas de :

• Manipulation incorrecte,
• Inobservation de la notice d'utilisation
• Réparations effectuées par des tiers, des spécialistes non autorisés
• Montage et remplacement des pièces de rechange non originales
• Utilisation non conforme
• Pannes de l'installation électrique, en cas de non-respect des prescriptions ELECTRIQUES et des dispositions de la VDE 0100, DIN 57113 / VDE0113.

Nous vous recommendons : Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.

Cette notice a pour objectif de vous familiariser avec votre outil electrique et d'en exploiter les possibités d'emploi conforme.

La notice d'utilisation contient des remarques importantes sur la manière de travailler en toute sécurité, réglementairement et économiquequement avec l'outil électrique, et sur la façon d'éviter les dangers, d'économiser sur les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie de l'outil.

Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous doivent absolument observer les prescriptions concernant le fonctionnement de l'outil électrique en vigueur dans votre pays.

Conserver la notice d'utilisation dans une pochette en plastique à l'abri de la poussière et de l'humidité pres de l'outil électrique. Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement. Seules des personnes formées à l'utilisation de l'outil électrique et informées des dangers afférients sont autorisées à travailler avec. Respecter la limite d'âge minimum requis.

Outre les consignes de sécurité reprises dans le pré-sent mode d'emploi et les prescriptions particulières en vigueur dans votre pays, respecter également les règles techniques générales concernant l'utilisation des machines de traitement du bois.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui survientraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil (fig. 1-1b)

1. Vis de serrage
2. Bobine de ruban de la scie supérieur
3. Surface en caoutchouc
4. Dispositif de protection du ruban de la scie
5. Guidage du ruban de la scie supérieur
6. Plateau de table
7. Table de scie
8. Extension de table
9. Bobine de ruban de la scie inférieure
10. Levier de serrage
11. Béquille
12. Verrouillage du couvercle
13. Couvercle latorial
14. Butée parallele
15. Interrupteur Marche/Arret
16. Vis d'arrêt pour bobine de ruban de la scie supérieure
17. Vis de réglage pour bobine de ruban de la scie supérieure
18. Chassin de la machine
19. Câble secteur
20. Moteur
21. Écrou à oreille
22. Poignée de blocage pour table de scie
23. Plaque de serrage
24. Manchon d'aspiration
25. Gabarit de coupe transversale (en option)
26. Ruban de la scie
27. Poignée de réglage pour guidage du ruban de la scie
28. Poignée de blocage pour guidage du ruban de la scie
29. Tige de poussaee
30. Clé Allen 5mm
31. Clé Allen 4mm
32. Clé Allen 3mm
33. Tournevis
34. Clé plate largeur 10/13
35. Échelle graduée pour la zone de basculement
36. Vis M6x35
37. Rondelle plate M6
38. Écrou M6
39. Vis M5x7
40. Rondelle striee M5
41. Écrou moité pour butée parallèle
42. Levier de serrage de la butée parallele
43. Rail de guidage pour butée parallèle
44. Regard
45. Vis à six pans creux pour palier d'appui supérieur
46. Palier d'appui supérieur

47. Goupille de guidage supérieure

48. Vis à six pans creux pour goupilles de guidage supérieures

49. Support de préhension (supérieur)
50. Vis à six pans creux du support de préhension supérieur (2x)
51. Vis 6 pans pour palier de support inférieur
52. Palier d'appui inférieur
53. Vis du support de préhension inférieur
54. Protection du ruban de la scie
55. Vis à six pans creux pour goupilles de guidage inférieures
56. Goupille de guidage inférieure
57. Support de préhension (inférieur)
58. Vis (ajustement de la table de scie)
59. Écrou (ajustement de la table de scie)
60. Support pour tige de poussee

3. Fountains

• Ouvrez l'emballage et sortez-en délicatement l'ap-pareil.
• Retirez le matériel d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

ATTENTION! L'appareil et les matériaux d'emballage ne sont pas des jouets! Les enfants ne doivent pas jourer avec les sacs en plastique, films d'emballage et pieces de petite taille! Il existe un risque d'ingestion et d'étouffement!

1x scie à ruban

1x table de sce (7)

1x extension de table (8) avec rail de guidage (43)

1x butee parallele (14)

1x tige de poussee (29)

1x clé plate, ouverture 10/13 (34)

3x clés Allen 3 mm (32)/4 mm (31)/5 mm (30)

1x vis M6x35 (36)

1x rondelle plate M6 (37)

1x écrou M6 (38)

2x vis M5x7 (39)

2x rondelles striées M5 (40)

1x notice d'utilisation d'origine

4. Utilisation conforme

La scie à ruban sert à couper le bois et les pièces à usiner proches du bois dans le sens longitudinal et transversal. Les matériaux ronds doivent uniquement être coupés en présence d'un dispositif de retenue adapté.

La machine doit être utilisée selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résultataisient. Dans ce cas, l'utilisateur/ opérateur est le seul responsable.

Seuls les rubans de scie adaptés à la machine peuvent être utilisés. Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du mode d'emploi.

Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître, ainsi que connaître les dangers possibles qu'elle implique.

En outre, les prescriptions de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible. Toutes les autres règles de médecine du travail et de sécurité doivent être respectées.

Toute modification de la machine annule toute garantie du fabricant pour les dommages en resultant.

Une utilisation conforme ne permet pas d'exclure totallyment certains facteurs de risque résiduels. De par la construction et la structure de la machine, les événements suivants peuvent se produit :

• Dommages au niveau de l'ouie en cas de néligence quant au port de la protection auditive nécessaire.
• Émissions de scirure de bois nocives pour la santé en cas d'utilisation en espaces clos.
• Risque d'accident du au contact de la main dans la zone de coupe non protégée de l'outil.
• Risque de blessures lors du changement d'outil (risque de coupures).
• Danger dû à la projection de pieces à usiner ou de morceaux de pieces à usiner.
• Coincement des doigs.
• Danger lié au retour de flamme.
• Basculement de la pièce à usiner en raison d'une surface de porte-pièce insuffisante.
• Contact avec l'outil de coupe.
• Des pièces à usiner et des parties de celles-ci sont catapultultées.

Veuillez tenir compte du fait que nos-appareils n'ont pas ete concus pour etre utilisés dans le domaine professionnel, industriel ou artisanal. Nous ne n'accordons aucune garantie lorsque l'appareil est utilise à des fins professionnelles,artisanales ou industrielles ou lors de toute utilisation de la meme nature.

5. Consignes de sécurité

ATTENTION! Lors de l'utilisation d'outils électriques, respecter les mesures de sécurité élémentaires suivantes assurant une protection contre les chocs électriques, les blessures et les incendies. Lire toutes ces consignes avant d'utiliser cet outil électrique et conserver les consignes de sécurité en lieu sûr.

Travail en toute sécurité

1. Maintainir l'ordre dans la zone de travail
2. Le désordre régnant dans la zone de travail peut entraîner des accidents.
3. Prende en compte les facteurs environnementaux
4. Ne pas exposer les outils électriques à la pluie.
5. Ne pas utiliser les outils électriques dans un environnement humide ou mouillé.
6. Veiller à ce que la zone de travail soit bien éclairée.
7. Ne pas utiliser les outils électriques dans les lieux soumis à des risques d'incendie ou d'explosion.
8. Assurer une protection contre les chocs électriques
9. Éviter tout contact du corps avec les pièces mises à la terre (par exemple, tuyaux, radiateurs, jours électriques, apparéils de réfrigération).
10. Maintenez les autres personnes à distance.
11. Ne pas laisser d'autres personnes, en particulier les enfants, toucher l'outil électrique ou son cable. Maintenez-les à distance de la zone de travail.
12. Conservez les outils électriques non utilisés en sécurité.
13. Les outils électriques qui ne sont pas utilisés doivent être rangés à un endroit sec, en hauteur ou verrouillé, hors de portée des enfants.
14. Ne pas surcharger l'outil electrique
15. Ils fonctionnent en effet de maniere plus satisfaisante et plus sure dans leur plage de puissance.
16. Utiliser le bon outil électrique
17. Ne pas utiliser d'outils électriques inefficaces pour les travaux exigeants.
18. Ne pas utiliser l'outil électrique à des fins pour lesquelles il n'a pas été prévu. Par exemple, ne pas utiliser de scie circulaire manuelle pour couper des poteaux de construction ou des buches de bois.
19. Utiliser uniquement l'utilélectronique pour scier le bois de chauffage.
20. Porter des vêtements adaptés
21. Ne pas porter de vêtements amples ou de bijoux qui risqueraient d'être entrainés par les pièces mobiles.

22. En cas de travail en extérieur, il est recommandé de porter des chaussures antidérapantes.

23. Recouvrir les cheveux longs d'un filet.

24. Utiliser des équipements de protection

25. Portez des lunettes de protection.

26. Si l'intervention génére de la poussière, porter un masque respiratoire.

27. Raccorder le dispositif d'aspiration des poussières

28. Si des raccords sont disponibles pour l'aspiration et la collecte des poussières, voirlez à ce qu'ils soient raccordés et utilisés correctement.

29. Une utilisation en espace clos n'est permise qu'avac une installation d'aspiration adaptée lors de l'usinage du bois, des matériauxsemblables au bois et des matieres plastiques.

30. Ne pas utiliser le cable à des fins pour lesquelles il n'a pas été prévu.

31. Ne pas tirer sur le cable pour débrancher le connecteur de la prise de courant. Protégéger le cable de la chaleur, de l'huile et des bords coupants.

32. Sécuriser la pièce

33. Utiliser des dispositifs de serrage ou un etau pour maintainir la piece usinée. Elle sera ainsi maintenue de manière plus sure qu'a la main et il sera possible de commander la machine avec les deux mains.

34. Dans le cas de pieces longues, il est nécessaire d'utiliser un appui supplémentaire (table, étaux, etc.) afin d'éviter que la machine ne bascule.

35. Appuyer toujours fermement la pièce contre le plateau de travail et la butée pour éviter que la pièce ne rouge ou ne se torde.

36. Éviter les positions du corps anormales

37. Veiller à adopter une position stable et à toutes jours maintainir son équilibre.

38. Éviter les positions maladroites des mains qui risqueraient de toucher la lame de la scie en cas de glissement soudain.

39. Prendre soit de ses outils

40. Veiller à ce que les outils de découpe demeurent acérés et propres afin d'assurer un fonctionnement plus efficace et plus sur.

41. Respecter les consignes de graissage et de remplacement des outils.
42. Contrôler régulierement le cable de raccordement de l'outil électrique et le faire replacer par un spécialiste/agréé en cas de dommage.
43. Contrôler régulièrement les rallonges et les remplaçer en cas de dommage.

44. Veiller à ce que les poignées soient sèches, propres et exemplés d'huile et de graisse.

45. Tirer sur le connecteur pour le débrancher de la prise

46. Ne jamais éliminer les éclats, copeaux ou autres pieces de bois coincées au niveau de la lame de la scie en cours de fonctionnement.

47. En cas de non-utilisation de l'outil électrique, avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.

48. Si la lame de scie est bloquée lors de la coupe à cause d'une force d'avance excessive, désactiver l'appareil et le couper du réseau. Retirer la piece usinée et s'assurer que la lame de scie fonctionne correctement. Activer l'appareil et réeffectuer la coupe avec une force d'avance réduite.

49. Ne jamais laisser une clé d'outil branchée

50. Avant toute mise en service, veiller à ce que les clés et outils de réglages aient été retires.

51. Éviter une mise en marche involontaire

52. S'assurer lors du branchement de la fiche dans la prise que l'interrupteur est eteint.

53. Utiliser la rallonge pour l'extérieur

54. En extérieur, utiliser uniquement des cables de rallonge autorisées et indiquées comme étant conformes à cetemploi.

55. N'utiliser les tambours de cables que lorsqu'ils sont déroulés.

56. Rester attentif en permanence

57. Faire attention à ce que l'on fait. Procéder de manière raisonnable. Ne pas utiliser l'outil électrique lorsque l'on n'est pas concentré.

58. Vérifier si l'outil électrique présente des dommages

59. Avant de poursuivre l'utilisation de l'outil électrique, il convient de vérifier soignement que les dispositifs de protection et les pieces facies à endommager fonctionnent parfaitement et conformément aux dispositions.

60. Vérifier que les pieces mobiles fonctionnent parfaitement, ne sont pas coincées et ne sont pas endommagées.

Toutes les pieces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l'outil électrique.

• Le capot de protection ne doit pas etre bloqué en position ouverte.
• Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pieces endommages doivent être réparés ou replacés conformément aux dispositions par un atelier spécialisé et agréé.
• Les commutateurs endommagés doivent être replacés par un atelier de service clients.
• N'utiliser aucun cable de raccordement défailant ou endommagé.

• Ne pas utiliser d'outils électriques pour lesquels les fiches ne se branchent et ne se débranchent pas.

• ATTENTION!

• Le recours à d'autres outils auxiliaires et accessoires peut entraîner un risque de blessures.

• Faire réparer l'outil électrique par un électricien spécialisé

• Cet outil électrique est conforme aux dispositions de sécurité en vigueur. Les réparations ne doivent être menées à bien que par un électricien spécialisé qui utilisera des pieces de rechange d'origine. Sinon, l'utilisateur risque l'accident.

Consignes de sécurité supplémentaires

• Pour tous les travaux de maintenance sur le ruban de la scie, porter des gants de protection!
• Si la coupe concerne du bois rond ou de forme irrégulière, il est indispensable d'utiliser un dispositif empêchant la piece de tourner
• Lors de la coupeABOUT de planches, un dispositifpertnant d'eviter le rebond de la piece usinée doitetreutilised.
• Pour respecter les valeurs d'émission de poussière lors du traitement du bois et pour une utilisation sère, une installation d'aspiration de poussière avec une vitesse d'air de min. 20 m/s doit être raccordée.
• Remetre les consignes de sécurité à toutes les personnes travaillant sur la machine.
• Ne pas utiliser la scie pour scier le bois de chauffage.
• La machine est équipée d'un interrupteur de sécurité pour empêcher tout redémarrage après une panne de tension.
• Avant la mise en service, vérifier si la tension indiquée sur la plaque signalétique de l'appareil correspond à la tension de secteur.
• N'utiliser les tambours de cables que lorsqu'ils sont déroulés.
• Les personnes travaillant sur la machine ne doivent pas'être distraites.
• Respectez le sens de rotation du moteur et du ruban de la scie.
• Les équipements de sécurité sur la machine ne doivent pas été démontés ni rendus inutilisables.
• Ne pas couper de pieces à usiner trop petites pour les avoir bien en main.
• N'éliminez jamais les éclats, copeaux ou autres pieces de bois coincées pendant le fonctionnement du ruban de scie.
• Les instructions de prévention des accidents en vigueur et autres règles techniques de sécurité généralement admises doivent être observées.
• Observer les remarques de la caisse de prévoyance (VBG 7)
• Placez les dispositifs de protection régibles aussi près que possible de la pierce.

ATTENTION! Sécuriser les pieces longues afin d'éviter qu'elles ne basculent à la fin du processus de coupe. (par exemple, support dérouleur, etc.)

• Le dispositif de protection du ruban de scie (4) doit se couver en position inférieure lors du transport de la scie.

• Les couvercles de protection ne doivent pas etre utilisés pour le transport ou une exploitation incorr recte de la machine.

• Les rubans de la scie déformées ou endommagées ne doivent pas été utilisés.
• Remplacez les plateaux de table usés.
• Ne mettez jamais la machine en marche si la porte de protection du ruban de scie ou le dispositif de protection à séparation est ouvert(e).
• Veiller à ce que la sélection du ruban de la scie et de la vitesse pour le matériel à couper est adaptée.
• Ne pasCOMMencer le nettoyage du ruban de la scie tant qu'il n'est pas complètement arrêté.
• Pour les découvertes droites de petites pièces contre la butée parallele, une tige de poussée doit être utilisée.
• Lors de la manipulation du ruban de scie et de matérieliaux rugueux, porter des gants de protection!
• Pendant le transport, le dispositif de protection du ruban de scie doit être en position inférieure et à proximé de la table de scie.
• Pour les coupes d'onglet avec table de scie inclinée, la butée parallèle doit être installée sur la partie inférieure de la table de scie.
• Ne jamais utiliser les dispositifs de protection sectionneurs pour le levage ou le transport.
• Veiller à utiliser les dispositifs de protection du ruban de la scie et à les régler correctement.
• Maintenir les mains à une distance de sécurité par rapport au ruban de scie. Utiliser une tige de pousse pour les découpe étroites.
• Placez le pouvoir dans le support prévu à cet effet sur la machine afin de toujours pouvoir l'atteindre et l'avoir à portée de main depuis votre position de travail normale.
• En position normale, l'opérateur se trouve devant la machine.

AVERTISSEMENT! Pendant son fonctionnement, cet outil électrique génére un champ electromagnétique. Ce champ peut dans certaines circonstances nuir aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommendons aux personnes porteuses d'implants Médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

Risques résiduels

L'utilélectrique est construit selon la technique de pointe et selon les régles techniques de sécurité reconnues. Son utilisation peut toutefoisprésenter des risques résiduels.

• Risque de blessures aux doigs et aux mains par le ruban de scie en marche si la pierce à usiner n'est pas correctement guidée. Blessures causées par la pierce qui voltige si elle n'est pas correctement maintainue ou guidée, ou que le travail est effectué en l'absence de butée.

• Danger sanitaire d'aux poussières de bois et aux copeaux de bois. Portez impératifement un équipement de protection individuelle comme une protection des yeux. Utiliser une installation d'aspiration!

• Blessures dues à un ruban de scie défectueux. Vérifiéz régulièrement que le ruban de scie est intact.
• Risque de blessures aux doigts et aux mains lors du changement du ruban de scie. Portez des gants de travail adaptés.
• Risque de blessures lors de la mise en marche de la machine par le ruban de scie qui démarre.
• Danger d'au courant en cas d'utilisation de lignes de raccordement électrique non conformes.
• Les personnes ayant une longue chevelure et des vêtements amples risquent d'être blessées par le ruban de scie. Porter un équipement de protection individuelle, par exemple, un filt à cheveux et des vêtements de travail près du corps.
• En outre, et ce malgré toutes les mesures préventives prises, des risques résiduels cachés peuvent demeurer.
• Les risques résiduels peuvent être réduits au minimum si les « consignes de sécurité générales « et l'»'utilisation conforme «, ainsi que l'ensemble des instructions d'utilisation sont respectées.

6. Caracteristiques techniques

Mateur à courant alternatif	230 - 240 V ~ 50 Hz
Puisance	S1 250 W, S2 30 min 350 W
Régime ralenti	1400 min-1
Longueur de ruban de scie	1400 mm
Largeur de ruban de scie	3,5 - 12 mm
Largeur de ruban de scie max.	12 mm
Vitesse du ruban de la scie	900 m/min
Hauteur de coupe	0 - 80 mm
Déchéancement	200 mm
Dimensions de la table de scie	300 x 300 mm
Taille min. de la table avec l'extension	380 x 300 mm
Taille max. de la table avec l'extension de table	535 x 300 mm
Table inclinable	0° à 45°
Dimensions de piece max.	400 x 400 x 80 mm
Poids	19 kg

Sous réserve de modifications techniques!

• Mode de fonctionnement S1, fonctionnement continu.

La piece doit au moinsprésenter une hauteur de 3 mm et une largeur de 10~mm

Les valeurs de bruits et de vibrations ont été calculées conformément à la norme EN 61029.

Niveau de pression sonore LpA	77,4 dB(A)
Incertitude KpA	3 dB
Niveau de puissance sonore LWA	90,4 dB(A)
Incertitude KpA	3 dB

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d'audition. Les valeurs globales d'oscillation (somme vectorielle des 3 directions) ont été calculées conformément à la norme EN 61029.

7. Avant la mise en service

La machine doit être installée de manière stable, autrement dit, vissee sur un établi ou sur un bâti fixe. C'est pour cette raison que le pied de la machine est équipé de trous de fixation.

• La table de scie doit être correctement montée
• Avant la mise en service, tous les capots et dispos-sitifs de sécurité doivent être montés correctement.
• Le ruban de scie doit pouvoir fonctionner sans entrave.
• Dans le cas de bois déjà usiné, voirlez à ce qu'il ne présente pas de corps étrangers, par exemple, des clous, des vis, etc.
• Avant d'actionner l'interrupteur On/Off, veillez à ce que le ruban de scie soit bien monté et à ce que les pièces mobiles se déplacent sans entrave.
• Avant de raccorder la machine, vérifie que les indications figurant sur la plaque signalétique correspondent aux données du secteur.

8. Montage

ATTENTION! Avant tous travaux de maintenance, de conversion et de montage de la scie à ruban, retarder la fiche secteur.

Outils de montage

1 clé plate SW 10/13
1 clé Allen, ouverture 3
1 clé Allen, ouverture 4
1 clé Allen, ouverture 5
1 tournevis

Pour des raisons techniques de conditionnement, la table de scie et l'extension de table ne sont pas livrées montées.

8.1 Montage de la table de scie (fig. 2-3)

• Retirez les écrous à oreilles (21), la poignée de blocage (22), les deux rondelles et la plaque de serrage (23). (Fig. 2)
• Guidez la table de scie (7) sur la lame de scie (26). Fixez-la avec la plaque (23), les deux rondelles, les écrous à oreilles (21) et la poignée de blocage (22) au niveau des deux vis du chassinis de la machine (18). (fig. 3)
  Montez la vis M6x35 (36) avec deux rondelles plates (37) et l'écrou (38) sur la table. (fig. 3)

8.2 Montage de l'extension de table (fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)

• Retirez les deux vis (39) et les rondelles striées (40) de l'extension de table (8). (fig. 4)
• Poussez l'extension de table (8) sur la table montée sur la machine (7). Veillez à ce que le levier de tensionnement (10) soit ouvert (fig. 4.1+4.2).
• Poussez l'extension de table contre la table (fig. 4.3) afin de fixer les deux vis (39) de chaque côte. (fig. 4.4) Veillez à monter les vis (39) des deux côtes. Les deux vis servent à limiter l'extension de table.

8.3 Montage de la butée parallele (fig. 5)

Montez la butée parallele (14) en la plaçant à l'arrière et en bloquant le levier de serrage (42) vers le bas.
- Lors du démontage, tirez le levier de serrage (42) vers le haut et retirez la butée parallele (14).
L'écrou moité arrêté (41) permet de régler la force de serrage de la butée parallele.

8.4 Reglage de la largeur de coupe (fig. 5 + 5.1)

• Pour les coupes longitudinales de pieces en bois, utilisez la butée parallèle (14).
• Placez la butée parallèle (14) sur le rail de guidage (43) à gauche ou à droite de la lame de scie.
• Sur le rail de guidage de la butée parallèle (43) se trouvent 2 échelles indiquant la distance qui sépare le rail de butée de la lame de scie.
• Réglez la butée parallele (14) sur la dimension sou-haitée au niveau du regard (44) et fixez-la à l'aide du levier de serrage (42) de butée parallele. (Fig. 5)

8.5 Utilisation de l'extension de table (fig. 6-6.2)

• Lorsque les pièces à usiner sont très larges, utilisez toujours l'extension de table (8).
• Desserrez le levier de serrage (10) et tirez l'extension de table jusqu'à ce que la piece usinée à scier puisse y'était posée sans basculer. (Fig. 6.2)

8.6 Tension du ruban de scie (fig. 1)

ATTENTION! En cas d'arrêt prolongé de la scie, le ruban de la scie doit être détendu, autrement dit, avant mise en marche de la scie, la tension de la lame de scie doit être vérifiée.

• Faites tourner la vis de serrage (1) dans le sens des aiguilles d'une montre afin de tendre le ruban de la scie (26). La tension correcte du ruban de la scie se repère par la pression d'un doigt exercée latéralément contre le ruban de la scie, à peu près au milieu des deux bobines de ruban de la scie (2 + 9) . Vous nedezvez pouvoir pousser que très légèrement (env. 1 - 2mm ) le ruban de scie (26).
• Lorsque la tension du ruban de la scie est suffisante, un bruit métallique se fait entendre quand on tapote dessus.
• Lorsque le ruban de la scie n'est pas utilisé de manière prolongée, détendez-le afin qu'il ne s'allange pas au-delà du raisonnable.

ATTENTION! Une tension excessive peut provoquer la rupture du ruban de la scie. RISQUE DE BLESSURE! Si la tension est insuffisante, le rouleau de ruban de la scie entraîné (9) risque de tourner dans le vide. Dans ce cas, le ruban de la scie reste immobile.

8.7 Réglage du ruban de scie (fig. 1 + 1a)

ATTENTION! Avant de pouvoir régler le ruban de la scie, vous nevez le serrer correctement.

• Ouvrir le couvercle létral (13) en desserrant le verrouillage du couvercle (12) au moyen du tournevis (33).
• Faire tournier lentement la bobine du ruban de la scie (2) dans le sens des aiguilles d'une montre. Le ruban de scie (26) doit passer au milieu du rouleau de ruban de scie (2). Si tel n'est pas le cas, l'angle d'inclinaison de la bobine de ruban de la scie supérieur (2) doit être corrigeé.
• Si le ruban de scie (26) passse davantage vers le bord arrêté du rouleau de ruban de scie (2), la vis de réglage (17) doit être tournée dans le sens inverse des aiguilles d'une montre.
• Ouvrez la vis d'arrêt du rouleau de ruban de scie (16).
• Faites tourner d'une main le rouleau de ruban de scie (9) afin de vérifier la position du ruban de la scie (26).
• Si le ruban de la scie (26) passse vers le bord avant du rouleau de ruban de scie (2), la vis de réglage (17) doit être tournée dans le sens des aiguilles d'une montre.
• Une fois le rouleau de ruban de scie supérieur (2) réglé, contrôlez la position du ruban de scie (26) sur le rouleau de ruban de scie inférieur (9).

Le ruban de scie (26) doit ici aussi se trouver au milieu du rouleau de ruban de scie (9). Si tel n'est pas le cas, l'inclinaison de la bobine de ruban de la scie supérieure (2) doit être à nouveau réglée.

• Le rouleau de ruban de la scie doit être tourné plusieurs fois jusqu'à ce que le rouleau de ruban de la scie supérieure (2) soit réglé dans la position du ruban de la scie sur la bobine de ruban de la scie inférieur (9).

• Serrez la vis d'arrêt pour rouleau de ruban de scie supérieur (16).

• Une fois le réglage réussi, refermez le couvercle létral (13) et sécurisez-le avec les verrouillages de couvercle (12) au moyen du tournevis (33).

8.8 Réglage du guide du ruban de scie (fig. 7-10) Les paliers de support (46 + 52) et les goujons de guidage (47 + 56) doivent être de nouveau régles après chaque changement de ruban de scie.

• Ouvrir le couvercle l'etal (13) en desserrant le verrouillage du couvercle (12) au moyen du tournevis (33).

8.8.1 Palier de support supérieur (46) (fig. 7)

• Desserrez la vis à six pans creux pour palier de support supérieur (45).
• Poussez le palier de support (46) jusqu'à ce qu'il ne touche plus le ruban de scie (26) (écart max. 0,5 mm).
• Resserrez la vis à six pans creux pour palier de support supérieur (45).

8.8.2 Palier de support inférieur (52) (fig. 9)

• Démontez la table de scie de même manière qu'au point 8.1 mais en sens inverse.
• Desserrez la vis à six pans creux pour palier de support inférieur (51).
• Poussez le palier de support inférieur (52) jusqu'à ce qu'il ne touche plus le ruban de scie (26) (écart max. 0,5 mm).
• Resserrez la vis à six pans creux pour palier de support inférieur (51).

8.8.3 Réglage des goujons de guidage supérieur (47) (fig. 7 + 8)

• Desserrez les vis six pans pour support supérieur (50)
• Poussez le support de préhension supérieur (49) du goujon de guidage supérieur (47) jusqu'à ce que le bord avant du goujon de guidage (47) se trouve à env. 1 mm à l'arrête du flanc de dent du ruban de la scie.
• Resserrez les vis six pans pour support supérieur (50).

ATTENTION! Le ruban de la scie devient inutilisable si les dents touchent les goupilles de guidage pendant que le ruban de la scie fonctionne.

• Desserrez les vis à six pans creux pour goujon de guidage supérieur (48).
• Poussez les goujons de guidage (47) en direction du ruban de scie!

Attention! La distance entre les goujons de guidage (47)etlerubandelascie(26)nedoitpasdépasser0,5mm. (Ne pas serrer la bande de scie)

• Resserrez les vis à six pans creux (48).

• Faire tourner la bobine du ruban de la scie supérieure (2) plusieurs fois dans le sens des aiguilles d'une montre.

• Vérifiez une nouvelle fois le réglage des goujons de guidage supérieur (47) et ajustez-les au besoin.
• Ajustez au besoin le palier de support supérieur (46) (8.8.1).

8.8.4 Réglage du goujon de guidage inférieur (56) (fig. 9+10)

• Démonter la table de scie (7)
• Desserrez la vis pour support inférieur (53) (clé Allen, ouverture 5)
• Poussez le support de préhension inférieur (57) du goujon de guidage inférieur (56) jusqu'à ce que le bord avant du goujon de guidage (56) se trouve à env. 1 mm à l'arrête du flanc de dent du ruban de la scie.
• Resserrer la vis du support de préhension inférieur pour support de préhension supérieur (53).

ATTENTION! Le ruban de la scie devient inutilisable si les dents touchent les goupilles de guidage pendant que le ruban de la scie fonctionne.

• Desserrez les vis à six pans creux pour goujons de guidage inférieurs (55).
• Poussez les deux goujons de guidage inférieurs (56) aussi longtemps que possible en direction du ruban de scie jusqu'à ce que la distance séparant les goujons (56) et le ruban de la scie (26) soit de max. 0,5 mm. (Ne pas serrer la bande de scie)
• Resserrez les vis à six pans creux pour goujons de guidage inférieurs (55).
• Faites tourner le rouleau du ruban de scie inférieur (9) plusieurs fois dans le sens des aiguilles d'une montre.
• Vérifiez une nouvelle fois le réglage des goujons de guidage inférieurs (56) et ajustez-les au besoin.
• Ajustez au besoin le palier de support inférieur (52) (8.8.2).

8.9 Réglage du guide de ruban de scie supérieur (5) (fig. 11)

• Desserrez la poignée de blocage pour guide de ruban de scie (28).
• Abaissez le guide de ruban de scie (5) en faisant tourner la poignée de réglage pour guide de ruban de scie (27) aussi pres que possible (écart d'env. 2-3 mm sur le matériel à découvert).
• Resserrez la poignée de blocage (28).
• Le réglage doit être contrôle ou ajusté avant le processus de coupe.

8.10 Ajustement de la table de scie (7) sur 90^ (fig. 2+12+13)

• Déplacer totalement vers le haut le guidage du main de la scie supérieur (5). (8.9)

• Desserrez la poignée de blocage (22) et les écrous à oreilles (21) (fig. 2).

• Placez une équerre entre le ruban de scie (26) et la table de scie (7). Équerre non fournie dans le kit livre.

• Inclinez la table de scie (7), en la faisant tourner jusqu'à ce que l'angle par rapport au ruban de scie (26) soit exactement de 90^ . Si la table de scie se trouve déjà sur la vis (58) et qu'un angle à 90^ ne peut pas être régle, desserrez l'écrou (59) et raccourcisserze la vis (58) par une rotation dans le sens des aiguilles d'une montre.
• Resserrer la poignée de blocage (22) et les écrous à oreilles (21).
• Desserer au besoin les écrous (59).
• Régler la vis (58) jusqu'à ce que la table de scie touche le côte inférieur.
• Resserrer les écrous (59) et fixer la vis (58).

8.11 Ruban de scie à utiliser

Le ruban de scie fourni avec la scie à ruban est concu pour une utilisation universelle. Vous doivent tener compte des critères suivants lors de la seLECTION du ruban de la scie :

• Avec un ruban de la scie plus étroit, vous pouvez opérer des découvert à des rayons plus fins qu'avec un ruban plus large.
• Un ruban de la scie plus large conviendra si l'on souhaite réaliser une coupe droite. Ceci est sur tout important lors de la découverte du bois. Le ruban de scie a tendance à suivre le fil du bois et ainsi à dévier légèrement de la ligne de coupe souhaitatione.
• Les rubans de scie à dents fines découvert de manière plus lisse mais également plus lentement que les rubans de scie grossiers.

ATTENTION! Ne jamais utiliser de rubans de scie déformés et abîmés!

8.12 Support pour tige de poussée (fig. 14)

Le support pour tige de poussée (60) est prémonté sur le chassin de la machine. Lorsqu'elle n'est pas utilisée, la tige de poussée (29) doit toujours être placée dans le support prévu à cet effet.

8.13 Remplacement du plateau de table (fig. 15) En cas d'usure ou de dommage, le plateau de table (6) doit être remplaced. Sinon, il existe un fort risque de blessures.

• Retirer la plaque de table usée (6) vers le haut.
• Le montage du nouveau plateau de table s'effectue en sens inverse.

8.14 Remplacement du ruban de scie (fig. 1a+1b+16)

• Réglez le guide de ruban de scie (5) sur env. la moitié de la hauteur entre la table de scie (7) et le bâti de la machine (18).

• Desserrez les verrouillages de couvercle (12) et ouvre le capot létral (13).

• Retirez la vis M6x35 (36) avec les deux rondelles plates (37) et l'écrou (38) sur la table. (fig. 3)

• Relâchéz le ruban de scie (26) en faisant tourner la vis de serrage (1) dans le sens inverse des aiguilles d'une montre.
• Retirez le ruban de scie (26) des rouleaux de ruban de scie (2 + 9) et sortez-le par la fente dans la table de scie (7).
• Replacez le nouveau ruban de scie (26) au milieu sur les deux rouleaux de ruban de scie (2 + 9) . Les dents du ruban de scie (26) doivent être orientées vers le bas en direction de la table de scie (fig. 6).
• Tendez le ruban de scie (26) (voir 8.6)
• Refermez le couvercle l'atéral (13).
  Montez la vis M6x35 (36) avec deux rondelles plates (37) et l'écrou (38) sur la table. (fig. 3)

8.15 Manchon d'aspiration (fig. 1a)

La scie à ruban est dotée d'un manchon d'aspiration (24) 40 mm destiné à aspirer les copeaux.

Vous ne devez utiliser l'appareil qu'avac une aspiration adaptée. Contrôlez et nettoyez régulierement les canaux d'aspiration.

8.16 Gabarit de coupe transversale (25) (en option) (fig. 23)

• Poussez le gabarit de coupe transversale (25) dans une rainure (A) de la table de scie.
• Desserrez la vis à poignée (E).
• Faites tourner la butée transversale (C) jusqu'à obtenir la dimension d'angle souhaïette. La flèche (F) sur la butée transversale indique l'angle régèle.
• Resserrez la vis à poignée (E).
• Le rail de butée (B) peut être déplace sur la butée transversale (C). Pour ce faire, desserrez la vis moletée (D) et déplacez le rail de butée (B) dans la position souhaitée. Resserrez la vis moletée (D)

ATTENTION! Ne poussez pas trop le rail de butée (B) en direction de la lame de scie.

ATTENTION! Lors du travail sur la machine, tous les dispositifs de protection et tous les recouvrements doivent être montés. La roue de guidage du ruban inférieure et supérieure est recouverte d'une protection fixe et d'un couvercle de boîtier mobile. La machine s'arrête en cas d'ouverture du couvercle de boîtier. La mise en marche n'est possible que si le couvercle est fermé.

9. Commande

9.1 Interrupteur On/Off (15) (fig. 17)

• La scie peut être activée en appuyant sur le bouton vert « I «.

• Pour arrêté à nouveau la scie, appuyer sur le bouton rouge « 0 «.

• La scie à ruban est dotée d'un dispositif de protection contre les sous-tensions. En cas de panne de courant, la scie à ruban doit être redémarrée.

9.2 Butée parallele (fig. 5+18)

• Placez la butée parallèle (14) sur le rail de guidage (43) à gauche ou à droite de la lame de scie.
• Poussez l'étrier de tension (42) vers le bas pour fixer la butée parallèle (14). L'écrou moleté arrêté (41) permet de régler la force de serrage de la butée parallèle.
• Attention: la butée parallele (14) doit toujours être parallète au ruban de scie (26).

9.3 Coupes en biais (fig. 20)

Pour pouvoir réaliser des coupes en biais à la parallèle du ruban de scie (26), il est possible d'incliner la table de scie (7) de 0^ à 45^ vers l'avant.

• Desserrez la poignée de blocage (22) et les écrous à oreilles (21).
• Inclinez la table de scie (7) vers l'avant jusqu'à ce que la dimension d'angle souhaitation apparaissé sur la graduation (35).
• Resserrer la poignée de blocage (22) et les écrous à oreilles (21).

ATTENTION! Dans le cas d'une table de scie inclinée (7), la butée parallèle (14) se trouve à droite par rapport au ruban de scie (26). Cela évitera ainsi que la pierce ne glisse.

10. Consignes de travail

Les recommendations suivantes donnent des exemples d'utilisation sécurité des scies à ruban. Les méthodes de travail sures suivantes permettent d'augmenter la sécurité, mais ne sauraient être considérées comme adaptées à toutes les utilisations, complètes ou universelles. Elles ne peuvent pastraiter toutes les situations de danger possibles et doivent être rigoureusement interprétées.

• En cas d'utilisation dans des locaux fermés, raccordez les machines à une installation d'aspiration.
• Lorsque la machine est hors service ou à la fin des travaux, détendez le ruban de scie. Placez une pancarte appropriée sur la machine, indiquant au prochain utiliser de serrer le ruban de scie.
• Conservez les rubans de scie non utilisés assemblés et dans un lieu sur et sec. Avant l'utilisation, inspectez l'util à la recherche de défauts (dents, fissures). N'utilise pas de ruban de scie défectueux!
• Portez des gants de protection adaptés lorsqu'you manipuez des rubans de scie.

• Avant d'effectuer les travaux, tous les dispositifs de protection et de sécurité doivent être montés sur la machine.

• Ne nettoyez jamais le ruban de scie ou le guide du ruban de scie manuellement avec une brosse ou un gratoir lorsque le ruban de scie fonctionne. Les rubans de scie résineux promeditent la sécurité du travail et doivent être nettoyés régulièrement.

• Portez toujours des lunettes de protection et une protection auditive lors des travaux pour votre sécurité. Utilisez un filet si vous portez les cheveux longs. Retroussez les manches amples jusqu'àux coudes.
• Lors des travaux, placez toujours le guide de ruban de scie aussi pres que possible de la pièce usinée.
• Veillez à ce que la zone de travail et l'environnement de la machine soient suffisamment éclairés.
• Pour effectuer des coupes droites, utilisez toujours la butée parallèle afin d'éviter le basculement ou le glissement de la pierce usinée.
• Pour usiner les pieces étroites, utilisez la tige de poussée pour les faire avancer manuellement.
• Pour les coupes en biais, placez la table de scie dans la position correspondante et guidez la piece usinée le long de la butée parallele.
• Pour découvertes des dents en forme de queue d'aronde et des tenons ou des cales, déplacer la table de scie dans la position correspondante sur l'échelle graduée.
• Pour les coupes en forme d'arc ou irrégulières de pieces usinées à deux mains, poussez le guide de manière uniforme les doigts fermés. Gardez les mains dans la zone de sécurité de la piece usinée.
• Pour effectuer plusieurs coupes en forme d'arc ou irrégulières, utilisez un gabarit.
• Lors de la coupe de bois ronds, empêchez la piece usinée de se tordre.

ATTENTION!Après chaque nouveau réglage, nous recommendons de proceder à un essai de coupe afin de contrôler les dimensions régles.

• Lors de toutes les opérations de coupe, le guide supérieur du ruban de la scie (5) doit se rapprocher aussi pres que possible de la pierce usinée (voir 8.9).
• La piece doit toujours être guidée des deux mains et maintainue à plat sur la table de scie (7). Vous éviterez ainsi le coincement du ruban de scie (26).
• L'avance doit toujours se faire à pression égale et suffisante pour que le ruban de la scie coupe sans problème le matériel au moins sans se bloquer.
• Utilisez la butée parallele (14) pour toutes les opérations de coupe compatibles.
• Il vaut mieux réaliser une coupe en un cycle que plusieurs coupes exigeant un recul de la pièce. S'il est impossible d'éviter un recul, la scie à bande doit être arrêtée au préalable. La pièce usinée doit être retiree une fois le ruban de scie (26) arrêté.
• Lors du sciage, la pierce doit toujours être guidée sur son cotoé le plus long.

ATTENTION! Lors de l'asinage de pieces plus fines, toujours utiliser une tige de poussée. La tige de poussée (29) doit toujours être rangée à portée de main dans le support prévu à cet effet (60), sur le côte de la scie.

10.1 RÉalisation de coupes longitudinales (fig. 19)

Une piece usinée est découvert à cet effet dans son sens longitudinal.

• Reglez la butée parallele (14) à gauche (si possible) du ruban de scie (26) en fonction de la largeur sou-haitée.
• Abaissez le guide de ruban de scie (5) sur la pièce usinée. (voir 8.9)
• Activer la scie. (voir 9.1)
• Enforcez un bord de la piece usinée avec la main droite contre la butée parallele (14) tandis que le côté plat repose sur la table de scie (7).
• Poussez la piece usinée avec une avance uniforme le long de la butée parallele (14) dans la lame de scie (26).
• Important: Les pieces à usiner longues doivent être sécurisées afin d'éviter qu'elles ne basculent à la fin de l'opération de coupe (par ex. avec support dérouleur, etc.).

10.2 RÉalisation de coupes en biais (fig. 20)

• Réglez la table de scie sur l'angle souhaité (voir 9.3).
• Résiliez la coupe comme décrit dans 10.1.

Dans le cas de coupes diagonales, veillez à n'utiliser la butée parallèle qu'à la droite du ruban de la scie.

10.3 Coupes à main levée (fig. 21)

• Une des principales caractéristiques d'une scie à ruban est la coupe sans problème des courbes et rayons.
• Abaissez le guide de ruban de scie (5) sur la pièce usinée. (voir 8.9)
• Activer la scie.
• Poussez la piece usinée sur la table de scie (7) et enforcez-la lentement dans le ruban de scie (26).
• Dans de nombreux cas, il est utile de scier grossièrement les courbes et coins à environ 6 mm de distance de la ligne.
• En cas de courbes trop serrées pour le ruban de la scie, des coupes auxiliaires doivent être réalisées jusqu'à l'avant de la courbe. Le rayon peut ensuite être coupé.

10.4 Coupes avec le gabarit de coupe transversale (fig. 22 + 23)

• Réglez le gabarit de coupe transversale (25) sur l'angle souhaité (voir 8.16)
• RÉalissez la coupe comme décrit dans 10.1.

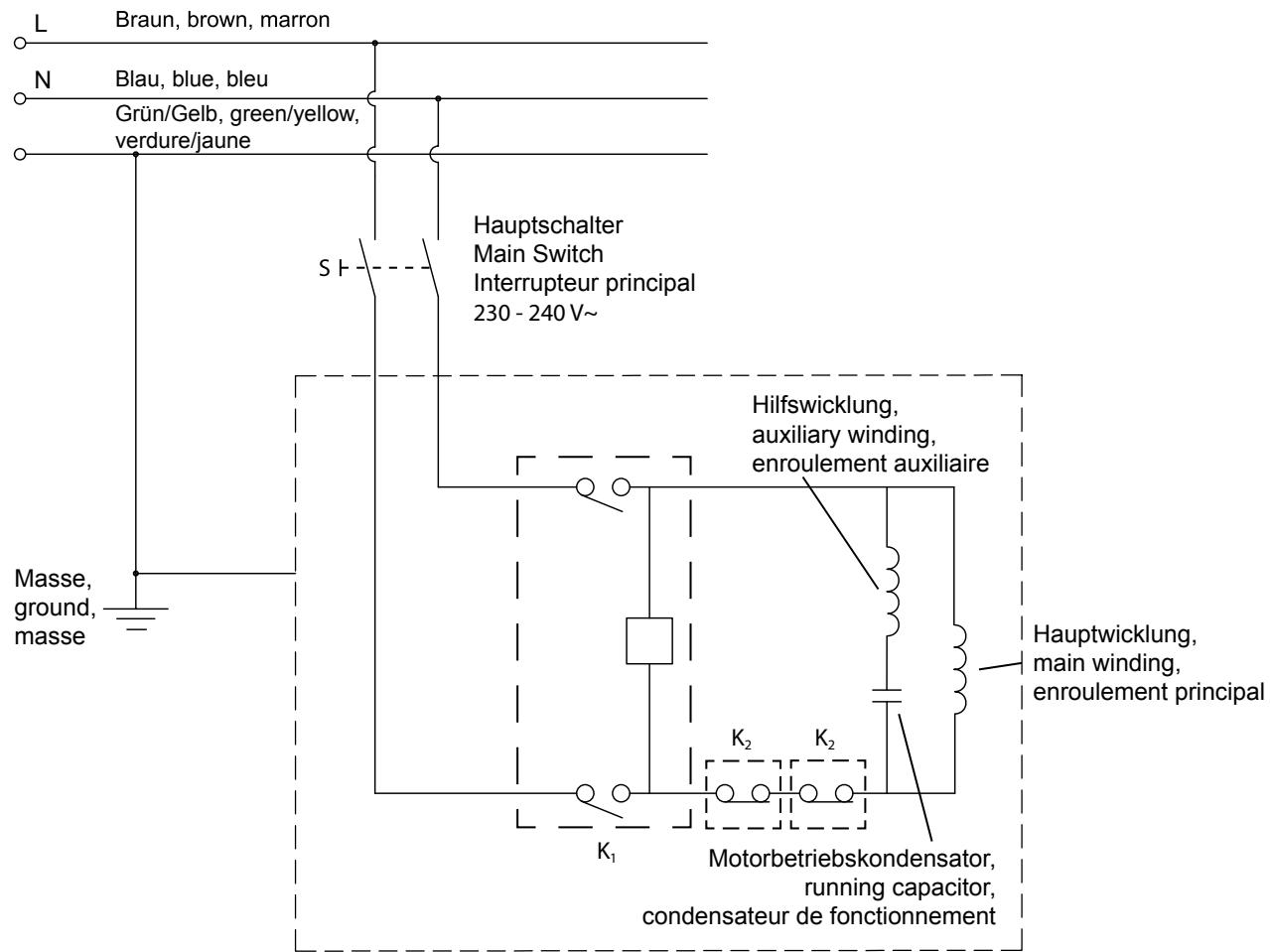

11. Raccordement électrique

Le moteur électrique installé est pré à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doit correspondre à ces prescriptions.

Consignes importantes

En cas de surcharge du moteur, ce dernier s'arrête de lui-même. Àpres un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

Cable de raccordement électrique défectueux.

Des déteriorations de l'iso1ation sont souvent presents sur les lignes de raccordement electriques.

Les causes peuvent en etre :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrect des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des déteriorations de l'iso1ation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de laASFne doivent pas etre utilisées et, en raison de leur isolation defectueuse, sont mortellement dangereuses.

Vérifier régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Assurez-vous que la ligne de raccordement ne soit pas raccordée au réseau lors de la verification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilise que des câbles de raccordement dotés du signe « H05VV-F «.

L'indication de la désignation du type sur la ligne de raccordement est obligatoire.

Mateur à courant alternatif :

• La tension sectorur doit être de 220 – 240 V [50 Hz].
• Les rallonges d'une longueur max. de 25 m doivent partager une section de 1,5 mm2.

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

Pour toute question, veuillez indiquer les données suivantes:

• Type de courant du moteur
• Données figurant sur la plaque signalétique de la machine
• Données figurant sur la plaque signalétique du moteur

12.Nettoyage, maintenance et stockage

Attention! Avant tout réglage, entretien ou réparation, débrancher le connecteur secteur!

Nettoyage

Veillez à ce que les dispositifs de protection, le vollet d'aération et le châssis du moteur restent aussi exempls de poussières et d'impuretés que possible.

Frotter l'appareil avec un chiffon propre ou souffler dessus avec de l'air comprimé à faible pression.

Nous vous recommendons de nettoyer l'appareil après chaque utilisation.

Maintenance

À l'intérieur de l'appareil, aucune autre piece ne doit faire l'objet de maintenance.

Stockage

Entreposer l'appareil et ses accessoires dans un lieu souvent, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 et 30^ .

Conserver l'outil électrique dans l'emballage d'origine.

Recouvrir l'outil électrique afin de le protégger de la poussière ou de l'humidité.

Conserver la notice d'utilisation à proximé de l'outil électrique.

Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure* : balais de carbone, lame de scie, plateaux de table, courroies trapézoidales

• ne sont pas des composants obligatoires de la livreaison!

13. Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectue de l'environnement.

Consignes relatives à la loi allemande sur les apparêils électriques et électroniques

Les apparêils électriques et électroniques usages ne doivent pas être jetés avec les ordures menagères, mais éliminés séparément!

• Retirer les piles ou batteries amovibles usages de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur'utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usage!
• Le symbole représentant une poubelle barrée signifié que les apparciels électriques et électroniques ne doivent pas été jetés avec les ordures menagères.

• Les apparèils électriques et électroniques peuvent être gratuitement déposés :

• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)

• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprenevre ou propose ce service.
• Vous pouvez déposer jusqu'à trois apparêils électroniques usages dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabri-cant ou d'un point de collecte agrée situé après chez vous sans acheter de nouvel appareel.
• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.
• En cas de livreaison d'un nouvel apparéillectronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l' apparéillectronique usage gratuitement sur demande de l'utilisateur final. Pour en être sur, contactez le service client du fabricant.
• Ces déclarations ne s'appliquent qu'aux apparèils vendus et installés dans les pays membres de l'Union française et visés par la directive française 2012/19/UE. D'autres dispositions d'élimination des apparèils électriques et électroniques usages peuvent s'appliquent dans les pays hors de l'Union française.

14. Transport

La machine ne doit être soulevée et transporte que par le châssis ou la plaque de support. Ne souveze jamais l'appareil par les dispositifs de protection, les poignées de réglage ou la table de scie pour le transport.

Pendant le transport, le dispositif de protection du ruban de scie doit être en position inférieure et à proximé de la table de scie.

Ne soulevez jamais la machine par la table de scie! Pour le transport, la machine doit etre débranchée du secteur.

15.Dépannage

Panne	Cause possible	Remède
Le moteur ne fonctionné pas	Moteur, cable ou connecteur défectueux, fusibles grillésCouvercle du carter ouvert (fin de course)	Faire vérifier la machine par un spécialiste. Ne jamais réparer le moteur soi-même. Danger! Contrôler les fusibles, les replacer au besoin.Bien fermer le couvercle du carter
Le moteur démarre lentement et n'atteint pas la vitesse de service.	Tension trop faible, bobinages endommagés, condensateur grillé	Faire contrôler la tension par une centrale électrique. Faire contrôler le moteur par un spécialiste. Faire replacer le condensateur par un spécialiste.
Le moteur est trop bruyant	Bobinages endommagés, moteur défectueux	Faire contrôler le moteur par un spécialiste.
Le moteur ne fonctionné pas à plein régime.	Circuit de l'installation électrique surcharge (lampes, autres moteurs, etc.)	N'utilisez aucune autre apparil ou moteur sur le même circuit électrique.
Le moteur surchauffe facilement.	Surcharge du moteur, refroidissement insuffisant du moteur	Empêcher la surcharge du moteur lors de la découvert, éliminer la poussière du moteur pour garantir un refroidissement optimal du moteur.
La découvert de la scie est rugueuse ou gondolée	Lame de scie émoussée, forme de dents inadaptée à l'épaissur du matériel	Réaffüter la lame de scie ou utiliser une lame adaptée
Pièce cassée ou fendillée	Pression de découvert trop élevé ou lame de scie inadaptée	Utiliser une lame de scie adaptée
Le ruban de scie ne tourne pas correctement	Guide mal régleMauvais ruban de scie	Régler le guide de ruban de scie conformément à la notice d'utilisationSélectionner le ruban de scie conformément à la notice d'utilisation
Traces de brûlure sur le bois lors des travaux	Ruban de scie émousséMauvais ruban de scie	Remplacer le ruban de scieSélectionner le ruban de scie conformément à la notice d'utilisation
Le ruban de scie se coince lors des travaux	Ruban de scie émousséRuban de scie résineuxGuide mal régle	Remplacer le ruban de scieNettoyer le ruban de scieRégler le guide de ruban de scie conformément à la notice d'utilisation

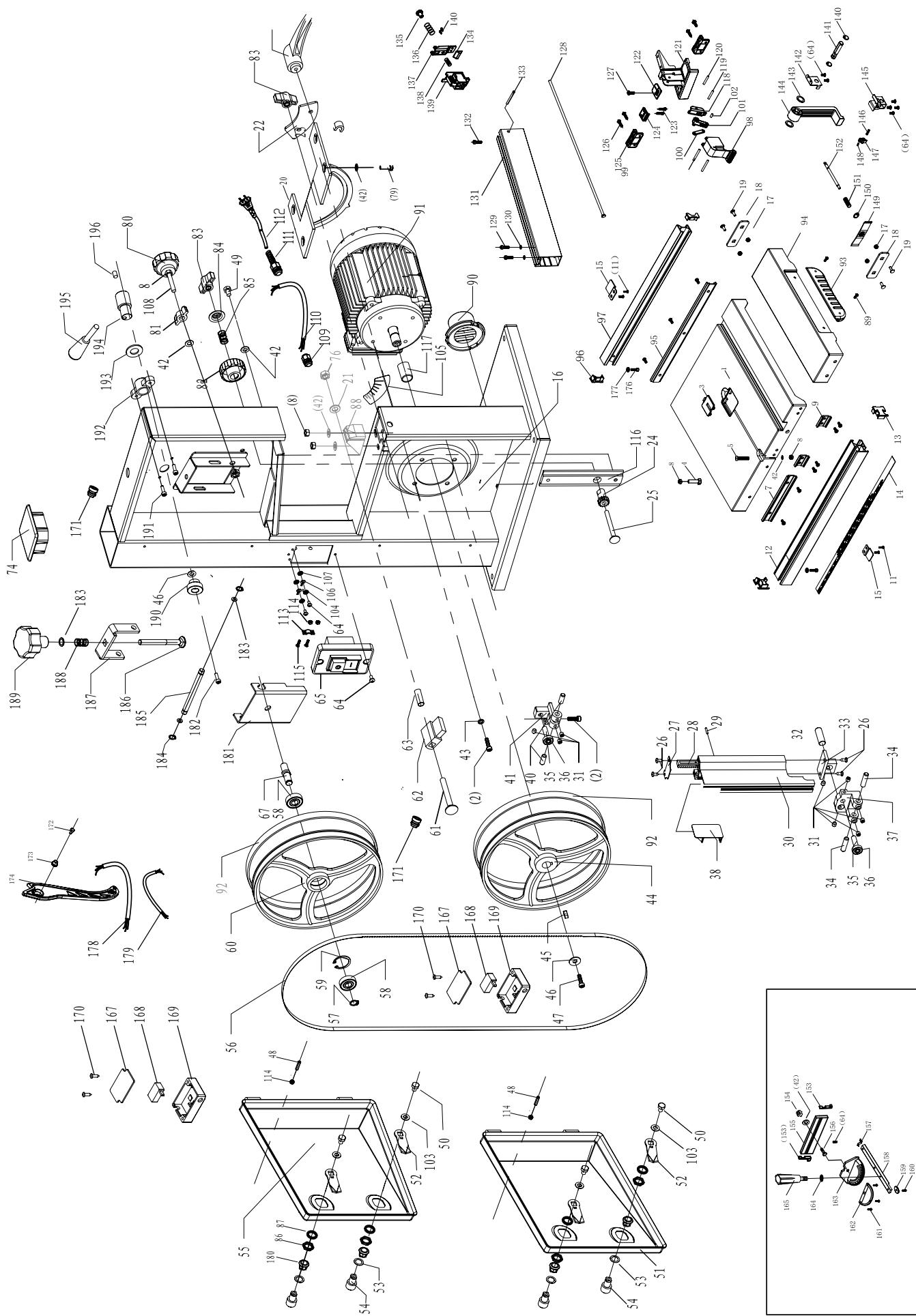

GARANTIE :

Tous nos remerciements pour avoir porté votrechoix sur un outil électrique ADEO. Fabriqués en vertu de normes de qualité elevées, ces produits sont garantis pour les particuliers contre les défauts de fabrication pendant 24 mois à compter de la date d'achat. Cette garantie n'a aucune implication sur vos droits légaux. En cas de dysfonctionnement de votre outil (piece défectueuse, manquante, etc.), veuillez contacter le service client.

Adresse de l'assistance : Adresse de l'assistance d'ADEO: 135 RUE SADI CARNOT CS00001, 59790 RONCHIN, FRANCE

L'usure normale, y compris celle des accessoires, est exclue de la garantie. Le produit est garanti 24 mois s'il est utilisé dans le cadre d'un usage domestique normal. La garantie est annulée si le produit a été surcharge ou négligé, s'il a été utilisé de manière non conforme ou s'il a été réparé par un représentant non autorisé. La garantie expire aussi bien en cas d'utilisation quotidienne continue que dans le cas d'un usage commercial ou industriel. Nous nous réservons le droit de modifier les données du produit sans préavis à des fins d'améliorations constantes.

Modèle du produit

80100160

Nom et adresse du fabricant ou de son mandataires

ADEO Services, 135 Rue Sadi Carnot - CS 00001 59790 Ronchin - France

La presente déclaration de conformité est établie sous la seule responsabilité du fabricant

Objet de la déclaration :

Type de produit - Description

SCIE A RUBAN HBS20X DEXTER POWER

Référence produit

80100160

Codification du nombre de série ou de lot

Formet ssss-xxyyy (avec ssss=code fabricant, xx=version de l'appareil, yyy=numo d'incrementation de fabrication)

L'objet de la déclaration précrit ci-dessus est conforme à la législation d'harmonisation de Rérérences des normes harmonisées pertinentes appliquées ou des spécifications Le cas échéant, le nom et le nombre de l'organisme

I'union applicable

par rapport auxquelles la conformite est déclarée

notifié

La conformité a été évaluée par l'organisme notified: TUV SUD (n°0123) Ridlerstraße 65 - 80339 - München - Allemagne
Certificat d'examen CE de type n°M6A 011284 0202 Rev. 00

Signé par et au nom de

Directeur Qualité Corporate ADEO

Lieu d'établissement

ADEO SERVICES Rue Sadi Carnot 59790 RONCHIN

Date

16/05/2023

Garantie DE

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantisseurs nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous replacions gratuitement toute piece de la machine devenue inutilisable du fait d'un défaut de matière ou d'asinage durant cette période. Toutes les

pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'oeuvre occasionnés par le replACEMENT des pièces sont à la charge de l'acquièreur. Tous droits à rédhibition et toutes prétenções à une remise ainsi que tous autres droits à dommages et intérêts sont exclus
