BEDIENUNGSANLEITUNG HBS20X DEXTER POWER

eus us DEXTER)C Rev.Nr. 03/07/2024 HBS20X DE Bandsäge 8 Originalbedienungsanleitung GB Band saw 23 Translation of original instruction manual Scie à ruban FR Traduction des instructions d'origine s7 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Ânderungen vorbehalten. Abbildungen beispielhaft!

Erklärung der Symbole auf dem Gerät Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs môglich! Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie eine Schutzbrille. Tragen Sie einen Gehôrschutz. Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Tragen Sie Schutzhandschuhe. Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport müs- sen Sie das Gerät ausschalten und von der Stromversorgung trennen. Sägebandrichtung 81DE

Inhaltsverzeichnis: Seite: 1 Einleitung.…. 2 Gerätebeschreibung (Abb. 1-1b)

4. Bestimmungsgemäke Verwendun

5. Sicherheitshinweise

Technische Daten Vor Inbetriebnahme. . Montage.

10. Arbeitshinweise…

11. Elektrischer Anschluss

12. Reinigung, Wartung und Lagerung

13. Entsorgung und Wiederverwertung

15. Stôrungsabhilfe …

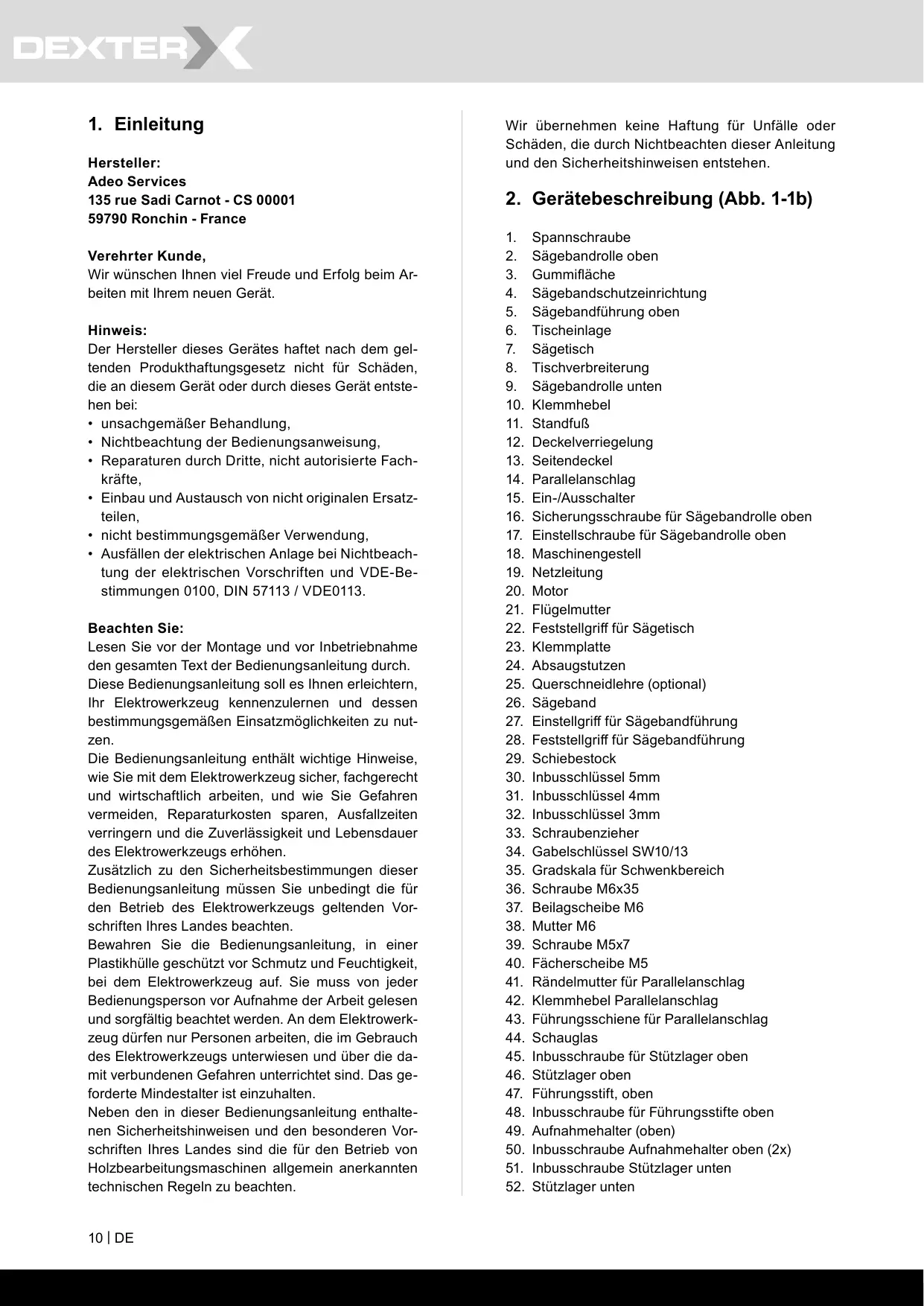

Hersteller: Adeo Services 135 rue Sadi Carnot - CS 00001 59790 Ronchin - France Verehrter Kunde, Wir wünschen lhnen viel Freude und Erfolg beim Ar- beiten mit Inrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entste- hen beï: + unsachgemäker Behandiung, Nichtbeachtung der Bedienungsanweisung, Reparaturen durch Dritte, nicht autorisierte Fach- kräfte, Einbau und Austausch von nicht originalen Ersatz- teilen, nicht bestimmungsgemäker Verwendung, Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäkRen Einsatzmôglichkeiten zu nut- zen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhôhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Elektrowerkzeugs geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Elektrowerk- zeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften lhres Landes sind die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten technischen Regeln zu beachten. 101DE Wir übernehmen keine Hañftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1-1b)

2. Sägebandrolle oben

4. Sägebandschutzeinrichtung

5. Sägebandführung oben

8. Tischverbreiterung

9. Sägebandrolle unten

12. Deckelverriegelung

14. Parallelanschlag

15. Ein-/Ausschalter

16. Sicherungsschraube für Sägebandrolle oben

17. Einstellschraube für Sägebandrolle oben

18. Maschinengestell

22. Feststellgriff für Sägetisch

27. Einstellgriff für Sägebandführung

28. Feststellgriff für Sägebandführung

35. Gradskala für Schwenkbereich

40. Fächerscheibe M5

41. Rändelmutter für Parallelanschlag

42. Klemmhebel Parallelanschlag

43. Führungsschiene für Parallelanschlag

45. Inbusschraube für Stützlager oben

47. Führungsstift, oben

48. Inbusschraube für Führungsstifte oben

49. Aufnahmehalter (oben)

50. Inbusschraube Aufnahmehalter oben (2x)

51. Inbusschraube Stützlager unten

52. Stützlager unten

53. Schraube Aufnahmehalter unten

55. Inbusschraube für Führungsstifte unten

56. Führungsstift, unten

57. Aufnahmehalter (unten)

58. Schraube (Sägetischjustierung)

59. Mutter (Sägetischjustierung)

60. Schiebestockhalterung

Ôffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus. Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehôrteile auf Transportschäden. Bewahren Sie die Verpackung nach Môgjlichkeit bis zum Ablauf der Garantiezeit auf. À ACHTUNGI! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! 1x Bandsäge 1x Sägetisch (7) 1x Tischverbreiterung (8) mit Führungsschiene (43) 1x Parallelanschlag (14) 1x Schiebestock (29) 1x Gabelschlüssel SW 10/ 13 (34) 3x Inbussschlüssel 3mm (32)/4mm(31)/5mm (30) 1x Schraube M6x35 (36) 1x Beilagscheibe M6 (37) 1x Mutter M6 (38) 2x Schraube M5x7 (39) 2x Fächerscheibe M5 (40) 1x Original Bedienungsanleitung

4. Bestimmungsgemäke Verwendung

Die Bandsäge dient zum Längs- und Querschneiden von Hôlzern oder holzähnlichen Werkstücken. Rund- materialien dürfen nur mit geeigneten Haltevorrich- tungen geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäR. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Säge- bänder verwendet werden. Bestandteil der bestim- mungsgemäken Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über môgliche Gefah- ren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige all- gemeine Regeln in arbeitsmedizinischen und sicher- heitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schlieRen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Trotz bestimmungsmäkiger Verwendung kônnen be- stimmte Restrisikofaktoren nicht vollständig ausge- räumt werden. Bedingt durch Konstruktion und Auf- bau der Maschine kônnen folgende Punkte auftreten: Gehôrschäden bei Nichtverwendung des nôtigen Gehürschutzes. Gesundheitsschädliche Emissionen von Holzstäu- ben bei Verwendung in geschlossenen Räumen. Unfallgefahr durch Handkontakt in nicht abgedeck- tem Schneidbereich des Werkzeuges. Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr). Gefährdung durch das Wegschleudern von Werk- stücken oder Werkstückteilen. Quetschen der Finger. Gefährdung durch Rückschlag. Kippen des Werkstückes aufgrund einer unzurei- chenden Werkstückauflagefläche. Berühren des Schneidwerkzeuges. Herausschleudern von Astteilen und Werkstücktei- len. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäR nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird.

5. Sicherheitshinweise

À ACHTUNGI Beim Gebrauch von Elektrowerk- zeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzli- che Sicherheitsmafnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerk- zeug benutzen, und bewahren Sie die Sicherheits- hinweise gut auf. DE| 11

Halten Sie Ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich kann Unfälle zur Folge haben. Berücksichtigen Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht in feuch- ter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung des Arbeitsbe- reichs. Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht. Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Kôrperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühigeräten). Halten Sie andere Personen fern. Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Ka- bel berühren. Halten Sie sie von Ihrem Arbeits- bereich fern. Bewahren Sie unbenutzte Elektrowerkzeuge si- cher auf. Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlosse- nen Ort, auRerhalb der Reichweite von Kindern, abgelegt werden. Überlasten Sie Ihr Elektrowerkzeug nicht Sie arbeiten besser und sicherer im angegebe- nen Leistungsbereich. Benutzen Sie das richtige Elektrowerkzeug Verwenden Sie keine leistungsschwachen Elek- trowerkzeuge für schwere Arbeiten. Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissä- ge zum Schneiden von Baumästen oder Holz- scheiten. Verwenden Sie das Elektrowerkzeug nicht zum Brennholzsägen. Tragen Sie geeignete Kleidung Tragen Sie keine weite Kleidung oder Schmuck, sie kônnten von beweglichen Teilen erfasst wer- den. Bei Arbeiten im Freien ist rutschfestes Schuh- werk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Benutzen Sie Schutzausrüstung Tragen Sie eine Schutzbrille. Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske. . SchlieRen Sie die Staubabsaug-Einrichtung an Falls Anschlüsse zur Staubabsaugung und Auf- fangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

- Der Betrieb in geschlossenen Räumen ist beim Bearbeiten von Holz, holzähnlichen Werkstoffen und Kunststoffen nur mit einer geeigneten Ab- sauganlage zulässig. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist - Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Ôl und scharfen Kanten. Sichern Sie das Werkstück - Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand und ermôglicht die Bedienung der Maschine mit beiden Händen. - Bei langen Werkstücken ist eine zusätzliche Auflage (Tisch, Bôcke, etc.) erforderlich, um ein Kippen der Maschine zu vermeiden. - Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlag, um ein Wackeln bzw. Verdrehen des Werkstückes zu verhindern. Vermeiden Sie abnormale Kôrperhaltung - Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. - Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plôtzliches Abrutschen eine oder beide Hände das Sägeblatt berühren kônn- ten. Pflegen Sie Ihre Werkzeuge mit Sorgfalt - Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu kôn- nen. - Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel. - Kontrollieren Sie regelmäkig die Anschlusslei- tung des Elektrowerkzeugs und lassen Sie die- se bei Beschädigung von einem anerkannten Fachmann erneuern. - Kontrollieren Sie Verlängerungsleitungen regel- mäkig und ersetzen Sie diese, wenn sie beschä- digt sind. - Halten Sie Handgriffe trocken, sauber und frei von Ôl und Fett. Ziehen Sie den Stecker aus der Steckdose - Entfernen Sie nie lose Splitter, Späne oder ein- geklemmte Holzteile bei laufendem Sägeblatt. - Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeu- gen wie z. B. Sägeblatt, Bohrer, Fräser. - Wenn das Sägeblatt beim Schneiden durch eine zu groke Vorschubkraft blockiert, schalten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie das Werkstück und stellen Sie sicher, dass das Sägeblatt frei läuft. Schalten Sie das Gerät ein, und führen Sie den Schnitt- vorgang erneut mit reduzierter Vorschubkraft durch.

. Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind. .. Vermeiden Sie unbeabsichtigten Anlauf Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose aus- geschaltet ist. . Benutzen Sie Verlängerungskabel für den Au- Renbereich Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlänge- rungskabel. Verwenden Sie die Kabeltrommel nur im abge- roliten Zustand. . Seien Sie stets aufmerksam Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elekt- rowerkzeug nicht, wenn Sie unkonzentriert sind. Überprüfen Sie das Elektrowerkzeug auf eventu- elle Beschädigungen Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht be- schädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäke Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile ein- wandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei- en Betrieb des Elektrowerkzeugs zu gewährleis- ten. Die bewegliche Schutzhaube darf in geôffnetem Zustand nicht festgeklemmt werden. Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäR durch eine an- erkannte Fachwerkstatt repariert oder ausge- wechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. Beschädigte Schalter müssen bei einer Kunden- dienstwerkstatt ersetzt werden. Benutzen Sie keine fehlerhaften oder beschä- digten Anschlussleitungen. Benutzen Sie keine Elektrowerkzeuge, bei de- nen sich der Schalter nicht ein- und ausschalten lässt. ACHTUNGI! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehôrs kann eine Verletzungsgefahr für Sie bedeuten. Lassen Sie Ihr Elektrowerkzeug durch eine Elek- trofachkraft reparieren Dieses Elektrowerkzeug entspricht den ein- schlägigen Sicherheitsbestimmungen. Repa- raturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls kônnen Unfälle für den Benutzer entstehen. Zusätzliche Sicherheitshinweise Tragen Sie bei allen Wartungsarbeiten am Säge- band Schutzhandschuhe! Beim Schneiden von rundem oder unregelmäkig geformten Holz muss eine Einrichtung verwendet werden, die das Werkstück gegen Verdrehen si- chert Beim Hochkantschneiden von Brettern, muss eine Einrichtung verwendet werden, die das Werkstück gegen Zurückschlagen sichert. Zur Einhaltung der Staubemissionswerte bei Holz- bearbeitung und zum sicheren Betrieb, sollte eine Staubabsaugungsanlage mit mindestens 20 m/s Luftgeschwindigkeit angeschlossen werden. Geben Sie die Sicherheitshinweise an alle Perso- nen, die an der Maschine arbeiten weiter. Verwenden Sie die Säge nicht zum Brennholzsä- gen. Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet. Überprüfen Sie vor Inbetriebnahme, ob die Span- nung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt. Kabeltrommel nur im abgerollten Zustand verwen- den. An der Maschine tätige Personen dürfen nicht ab- gelenkt werden. Beachten Sie die Motor- und Sägeband Drehrich- tung. Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht wer- den. Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten. Entfernen Sie nie lose Splitter, Späne oder einge- klemmte Holzteile bei laufendem Sägeband. Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemeinen anerkannten si- cherheitstechnischen Regeln müssen beachtet werden. Merkhefte der Berufsgenossenschaft beachten (VBG 7) Stellen Sie die verstellbare Schutzeinrichtungen so ein, dass sie môglichst nahe am Werkstück sind. À ACHTUNGI! Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern. ( z.B. Ab- rollständer etc.) Die Sägebandschutzeinrichtung (4) muR sich wäh- rend des Transports der Säge in der unteren Posi- tion befinden. Schutzabdeckungen dürfen nicht zum Transport oder unsachgemäRem Betrieb der Maschine ver- wendet werden. Deformierte oder Beschädigte Sägebänder dürfen nicht verwendet werden. Abgenutzte Tischeinlage austauschen. DE | 13

Niemals die Maschine in Betrieb setzen, wenn die das Sägeband schützende Tür bzw. die trennende Schutzeinrichtung offen steht. Darauf achten, dass die Auswahl des Sägebandes und der Geschwindigkeit für den zu schneidenden Werkstoff geeignet ist. Nicht mit der Reinigung des Sägebandes begin- nen, bevor dieses vollständig zum Stillstand ge- kommen ist. Bei geraden Schnitten von kleinen Werkstücken gegen den Parallelanschlag ist ein Schiebestock zu verwenden. Tragen Sie beim Umgang mit dem Sägeband und rauen Werkstoffen Handschuhe! Während des Transportes soll sich die Sägeband- Schutzeinrichtung in der untersten Position und nahe des Sägetisches befinden. Bei Gehrungsschnitten mit geneigtem Sägetisch ist der Parallelanschlag auf dem unteren Teil des Sägetisches anzuordnen. Trennende Schutzeinrichtungen niemals zum An- heben oder Transport verwenden. Achten Sie darauf, die Sägeband- Schutzeinrich- tungen zu verwenden und richtig einzustellen. Halten Sie mit den Händen einen Sicherheitsab- stand zum Sägeband ein. Benutzen Sie einen Schiebestock für schmale Schnitte. Lagern Sie den Schiebestock an der für ihn vorge- sehenen Halterung an der Maschine, damit Sie die- sen aus lhrer normalen Arbeitsposition erreichen kônnen und immer griffbereit haben. In der normalen Arbeitsposition befindet sich der Bediener vor der Maschine. À WARNUNGI! Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernsthaften oder tôdli- chen Verletzungen zu verringern, empfehlen wir Per- sonen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu kon- sultieren, bevor das Elektrowerkzeug bedient wird. Restrisiken Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kônnen beim Arbeiten einzelne Restrisiken auftreten. Verletzungsgefahr für Finger und Hände durch das laufende Sägeband bei unsachgemäker Führung des Werkstückes. Verletzungen durch das weg- schleudernde Werkstück bei unsachgemäker Hal- terung oder Führung, wie Arbeiten ohne Anschlag. Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persônliche Schutz- ausrüstungen wie Augenschutz tragen. Absaugan- lage einsetzen! 141DE Verletzungen durch defektes Sägeband. Das Sä- geband regelmäkig auf Unversehrtheit überprüfen. Verletzungsgefahr für Finger und Hände beim Sä- gebandwechsel. Geeignete Arbeitshandschuhe tragen. Verletzungsgefahr beim Einschalten der Maschine durch das anlaufende Sägeband. Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäker Elektro-AnschluRleitungen. Gefährdung der Gesundheit durch das laufende Sägeband bei langem Kopfhaar und loser Klei- dung. Persônliche Schutzausrüstung wie Haarnetz und eng anliegende Arbeitskleidung tragen. Desweiteren kônnen trotz aller getroffenen Vorkeh- rungen nicht offensichtliche Restrisiken bestehen. Restrisiken kônnen minimiert werden wenn die Allgemeinen Sicherheitshinweise* und die ,Be- stimmungsgemäke Verwendung“, sowie die Bedie- nungsanweisung insgesamt beachtet werden.

Wechselstrommotor 230 - 240 V - 50 Hz S1 250W, Leistung S2 30 min 350W Leerlaufdrehzahl 1400 min* Sägebandlänge 1400 mm Sägebandbreite 3,5-12mm Sägebandbreite max. 12mm Sägebandgeschwindigkeit 900 m/min Schnitthôhe 0-80 mm Ausladung 200 mm SägetischgrôRe 300 x 300 mm ES m. Verbreite- 380x300mm Tischgrôke m. Tischver- 535x300mm breiterung max. Tisch neigbar 0° bis 45° WerkstückgrôRe max. 400 x 400 x 80 mm Gewicht 19 kg Technische Ânderungen vorbehalten!

• Betriebsart S1, Dauerbetrieb. Das Werkstück muss mindestens eine Hôhe von 3 mm und eine Breite von 10 mm haben. Die Geräusch- und Vibrationswerte wurden entspre- chend EN 61029 ermittelt. Schalldruckpegel Lin 77,4 dB(A) Unsicherheit Ka 3 dB Schallleistungspegel Lwa 90,4 dB(A) Unsicherheit Ka 3 dB

Tragen Sie einen Gehôrschutz. Die Einwirkung von Lärm kann Gehôürverlust bewir- ken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029.

7. Vor Inbetriebnahme

Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden. Zu diesem Zweck befinden sich im MaschinenfuR Befestigungslôcher. Der Sägetisch muss korrekt montiert sein Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäR montiert sein. Das Sägeband muss frei laufen kônnen. Bei bereits bearbeitetem Holz auf Fremdkôrper wie z.B. Nägel oder Schrauben usw. achten. Bevor Sie den Ein- / Ausschalter betätigen, verge- wissern Sie sich, ob das Sägeband richtig montiert ist und bewegjliche Teile leichtgängig sind. Überzeugen Sie sich vor dem AnschlieRen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

À ACHTUNG! Vor allen Wartungs- Umrüst- und Montagearbeiten an der Bandsäge ist der Netzste- cker zu ziehen. Montagewerkzeug 1 Gabelschlüssel SW 10/13 1 Inbussschlüssel SW 3 1 Inbussschlüssel SW 4 1 Inbussschlüssel SW 5 1 Schraubenzieher Aus verpackungstechnischen Gründen ist der Säge- tisch und die Tischverbreiterung nicht montiert.

8.1 Sägetisch montieren (Abb. 2-3)

Entfernen Sie die Flügelmutter (21), den Feststell- griff (22), die zwei Scheiben und die Klemmplatte (23). (Abb.2) Führen Sie den Sägetisch (7) über das Sägeblatt (26). Befestigen Sie diesen mit der Platte (23), den zwei Scheiben, der Flügelmutter (21) und dem Feststellgriff (22) an den beiden Schrauben am Maschinengestell (18). (Abb. 3) Montieren Sie die Schraube M6x35 (36) mit zwei Beilagscheiben (37) und der Mutter (38) am Tisch. (Abb. 3)

8.2 Montieren der Tischverbreiterung

(Abb. 4 + 41 + 4.2 + 4.3 + 4.4) + Entfernen Sie die beiden Schrauben (39) und Fä- cherscheiben (40) von der Tischverbreiterung (8). (Abb. 4) + Schieben Sie die Tischverbreiterung (8) auf den an der Maschine montierten Tisch (7). Achten Sie da- bei darauf, dass der Spannhebel (10) geôffnet ist (Abb. 4.1+4.2). Schieben Sie die Tischverbreiterung ganz an den Tisch (Abb. 4.3) um die beiden Schrauben (39) beidseitig zu fixieren. (Abb. 4.4) Achten Sie darauf die Schrauben (39) auf beiden Seiten zu montie- ren. Die beiden Schrauben dienen der Auszugsbe- grenzung der Tischverbreiterung.

8.3 Parallelanschlag montieren (Abb. 5)

Montieren Sie den Parallelanschlag (14) indem Sie diesen Hinten auflegen und den Klemmhebel (42) nach unten fixieren. Bei der Demontage ziehen Sie den Klemmhebel (42) nach oben und entnehmen den Parallelan- schlag (14). Die Klemmkraft des Parallelanschlages kann an der hinteren Rändelmutter (41) eingestellt werden.

8.4 Einstellen der Schnittbreite (Abb. 5 + 5.1)

Beim Längsschneiden von Holzteilen muss der Pa- rallelanschlag (14) verwendet werden. Setzen Sie den Parallelanschlag (14) auf die Füh- rungsschiene (43) rechts oder links vom Sägeblatt. Auf der Führungsschiene für Parallelanschlag (43) befinden sich 2 Skalen, welche den Abstand zwi- schen Anschlagschiene und Sägeblatt anzeigen. Parallelanschlag (14) auf das gewünschte Ma am Schauglas (44) einstellen und mit dem Klemmhe- bel (42) für Parallelanschlag fixieren. (Abb. 5)

8.5 Benutzen der Tischverbreiterung (Abb. 6-6.2)

- Bei besonders breiten Werkstücken sollte immer die Tischverbreiterung (8) benutzt werden. - Lôsen Sie den Klemmhebel (10) und ziehen Sie die Tischverbreiterung soweit heraus, dass das zu sä- gende Werkstück darauf aufliegen kann, ohne zu kippen. (Abb. 6.2)

8.6 Sägeband spannen (Abb. 1)

À ACHTUNGI Bei längerem Stillstand der Säge muss das Sägeband entspannt werden, d.h. vor dem Einschalten der Säge ist die Sägeblattspan- nung zu prüfen. + Spannschraube (1) zum Spannen des Sägebandes (26) im Uhrzeigersinn drehen. Die richtige Span- nung des Sägebandes kann durch einen seitlichen Fingerdruck gegen das Sägeband, etwa mittig zwischen den beiden Sägebandrollen (2+9) fest- gestellt werden. Hierbei sollte sich das Sägeband (26) nur minimal (ca. 1-2 mm) drücken lassen. Das ausreichend gespannte Sägeband hat einen metallischen Klang, wenn es angetippt wird. Entspannen Sie das Sägeband, wenn es längere Zeit nicht in Benutzung sein wird, damit es nicht überdehnt wird. DE|15

À ACHTUNGI! Bei zu hoher Spannung kann das Sägeband brechen. VERLETZUNGSGEFAHR! Bei zu geringer Spannung kann die angetriebene Säge- bandrolle (9) durchdrehen, wodurch das Sägeband stehen bleibt.

8.7 Sägeband einstellen (Abb. 1 + 1a)

À ACHTUNGI! Bevor die Einstellung des Sägeban- des durchgeführt werden kann, muss das Sägeband korrekt gespannt werden. Seitendeckel (13) durch Lôsen der Deckelverrie- gelung (12) mit Hilfe des Schraubenziehers (33) ôffnen. Obere Sägebandrolle (2) langsam im Uhrzeiger- sinn drehen. Das Sägeband (26) sollte mittig auf der Sägebandrolle (2) laufen. Ist dies nicht der Fall, so muss der Neigungswinkel der oberen Sägeban- drolle (2) korrigiert werden. Läuft das Sägeband (26) mehr zur hinteren Kante der Sägebandrolle (2), so muss die Einstellschrau- be (17) gegen den Uhrzeigersinn gedreht werden. Ôffnen Sie die Sicherungsschraube für die obere Sägebandrolle (16). Untere Sägebandrolle (9) langsam mit einer Hand drehen, um die Lage des Sägebandes (26) zu über- prüfen. Läuft das Sägeband (26) zur vorderen Kante der Sägebandrolle (2), so ist die Einstellschraube (17) im Uhrzeigersinn zu drehen. Nach dem Einstellen der oberen Sägebandrolle (2) ist die Position des Sägebandes (26) auf der unte- ren Sägebandrolle (9) zu kontrollieren. Das Sägeband (26) sollte hier ebenfalls in der Mitte der Sägebandrolle (9) liegen. Ist dies nicht der Fall, so ist die Neigung der oberen Sägebandrolle (2) nochmals zu verstellen. Bis sich die Verstellung der oberen Sägebandrolle (2) auf die Sägebandposition auf der unteren Säge- bandrolle (9) auswirkt, ist die Sägebandrolle einige Male zu drehen. Sicherungsschraube für Sägebandrolle oben (16) festziehen. Nach erfolgter Einstellung sind die Seitendeckel (13) wieder zu schlieRen und mit den Deckelverrie- gelungen (12), mit Hilfe des Schraubenziehers (33), zu sichern.

8.8 Sägebandführung einstellen (Abb. 7-10)

Sowohl Stützlager (46 + 52) als auch Führungstifte (47 + 56) müssen nach jedem Sägebandwechsel neu eingestellt werden. + Seitendeckel (13) durch Lôsen der Deckelverrie- gelung (12) mit Hilfe des Schraubenziehers (33) ôffnen. 161DE

8.8.1 Oberes Stützlager (46) (Abb.7)

Inbusschraube Stützlager oben (45) lockern. Stützlager (46) so weit verschieben bis es das Sä- geband (26) gerade nicht mehr berührt (Abstand max. 0,5 mm). Inbusschraube Stützlager oben (45) wieder festzie- hen.

8.8.2 Unteres Stützlager (52) einstellen (Abb. 9)

Sägetisch analog 8.1 in umgekehrter Richtung de- montieren. Inbusschraube Stützlager unten (51) lôsen. Stützlager unten (52) so weit verschieben, bis es das Sägeband (26) gerade nicht mehr berührt (Ab- stand max. 0,5 mm). Inbusschraube Stützlager unten (51) wieder fest- ziehen.

8.8.3 Obere Führungsstifte (47) einstellen

(Abb. 7 +8) Inbusschrauben Aufnahmehalter oben (50) lockern Aufnahmehalter oben (49) der Führungsstifte oben (47) verschieben, bis die Vorderkante der Füh- rungsstifte (47) ca. 1 mm hinter dem Zahngrund des Sägebandes liegt. Inbusschrauben Aufnahmehalter oben (50) wieder festziehen. À ACHTUNGI! Das Sägeband wird unbrauchbar, wenn die Zähne bei laufendem Sägeband die Füh- rungstifte berühren. + _Inbusschrauben Führungsstifte oben (48) lockern. + Führungsstite (47) Richtung Sägeband schieben! À Achtung! Abstand zwischen den Führungsstiften (47) und dem Sägeband (26) darf max. 0,5 mm beträgt. (Sägeband darf nicht klemmen) Inbusschrauben (48) wieder festziehen. Obere Sägebandrolle (2) einige Male im Uhrzeiger- sinn drehen. Einstellung der Führungsstifte oben (47) nochmals überprüfen und gegebenenfalls nachjustieren. Gegebenenfalls Stützlager oben (46) (8.8.1) nach- stellen.

8.8.4 Untere Führungsstifte (56) einstellen

(Abb.9+10) Sägetisch (7) demontieren Schraube Aufnahmehalter unten (53) lockern (In- busschlüssel SW 5) Aufnahmehalter unten (57) der Führungsstifte un- ten (56) verschieben, bis die Vorderkante der Füh- rungsstifte unten (56) ca. 1 mm hinter dem Zahn- grund des Sägebandes liegt. Schraube Aufnahmehalter unten (53) wieder fest- ziehen. À ACHTUNGI! Das Sägeband wird unbrauchbar, wenn die Zähne bei laufendem Sägeband die Füh- rungstifte berühren.

Inbusschrauben Führungsstifte unten (55) lockern. Die beiden Führungsstifte unten (56) so weit in Richtung Sägeband schieben, bis der Abstand zwischen den Führungsstiften (56) und dem Sä- geband (26) max. 0,5 mm beträgt. (Sägeband darf nicht klemmen) Inbusschrauben für Führungsstifte unten (55) wie- der festziehen. Untere Sägebandrolle (9) einige Male im Uhrzei- gersinn drehen. Einstellung der Führungsstifte unten (56) nochmals überprüfen und gegebenenfalls nachjustieren. Gegebenenfalls Stützlager unten (52) (8.8.2) nach- stellen.

8.9 Obere Sägebandführung (5) einstellen

(Abb. 11) Feststellgriff für Sägebandführung (28) lockern. Sägebandführung (5), durch drehen des Einstell- griffes für Sägebandführung (27) so nahe wie môg- lich (Abstand ca. 2-3 mm) auf das zu schneidende Material absenken. Feststellgriff (28) wieder festziehen. Die Einstellung ist vor jedem Schneidevorgang zu kontrollieren bzw. neu einzustellen.

8.10 Sägetisch (7) auf 90° justieren (Abb.2+12+13)

Obere Sägebandführung (5) ganz nach oben stel- len. (8.9) Feststellgriff (22) und Flügelmutter (21) lockern (Abb. 2). Winkel zwischen Sägeband (26) und Sägetisch (7) anlegen. Winkel nicht im Lieferumfang enthalten. Sägetisch (7), durch drehen so weit neigen, bis der Winkel zum Sägeband (26) genau 90° beträgt. Liegt der Sägetisch bereits auf der Schraube (58) auf und 90°Winkel kann nicht eingestellt werden, Mutter (59) lôsen und Schraube (58) durch Drehen im Uhrzeigersinn verkürzen. Feststellgriff (22) und Flügelmutter (21) wieder fest- ziehen. Mutter (59) gegebenenfalls lockern. Schraube (58) so weit verstellen, bis der Sägetisch auf der Unterseite berührt wird. Mutter (59) wieder festziehen um die Schraube (58) zu fixieren.

8.11 Welches Sägeband verwenden

Das in der Bandsäge mitgelieferte Sägeband ist für den universellen Gebrauch vorgesehen. Folgende Kriterien sollten Sie bei der Auswahl des Sägeban- des beachten: + Miteinem schmalen Sägeband kônnen Sie engere Radien schneiden als mit einem breiten. Ein breites Sägeband verwendet man, wenn man einen geraden Schnitt durchführen will. Dies ist vor allem beim Schneiden von Holz wichtig. Das Säge- band hat die Tendenz, der Holzmaserung zu folgen und somit leicht von der gewünschten Schnittlinie abzuweichen. Feingezahnte Sägebänder schneiden glatter, aber auch langsamer, als grob gezahnte Sägebänder. À ACHTUNGI! Niemals verbogene oder eingerisse- ne Sägebänder verwenden!

8.12 Schiebestockhalter (Abb. 14)

Die Schiebestockhalterung (60) ist am Maschinenge- stell vormontiert. Bei Nichtgebrauch muss der Schie- bestock (29) immer an der Schiebestockhalterung verstaut werden.

8.13 Tischeinlage austauschen (Abb. 15)

Bei VerschleiR oder Beschädigung ist die Tischeinla- ge (6) zu tauschen, ansonsten besteht erhôhte Ver- letzungsgefahr. + Die verschlissene Tischeinlage (6) nach oben he- rausnehmen. + Die Montage der neuen Tischeinlage erfolgt in um- gekehrter Reihenfolge.

8.14 Sägeband wechseln (Abb. 1a+1b+16)

+ Sägebandführung (5) auf ca. halbe Hôhe zwischen Sägetisch (7) und Maschinengestell (18) einstellen. Deckelverriegelungen (12) lôsen und Seitendeckel (13) ôffnen. Entfernen Sie die Schraube M6x35 (36) mit zwei Beilagscheiben (37) und der Mutter (38) vom Tisch. (Abb. 3) Sägeband (26) durch Drehen der Spannschraube (1), entgegen dem Uhrzeigersinn, entspannen. Sägeband (26) von den Sägebandrollen (2+9) und durch den Schlitz in Sägetisch (7) herausnehmen. Das neue Sägeband (26) mittig auf die beiden Sä- gebandrollen (2+9) wieder aufsetzen. Die Zähne des Sägebandes (26) müssen nach unten in Rich- tung des Sägetisches zeigen (Abb. 6). Sägeband (26) spannen (siehe 8.6) Seitendeckel (13) wieder schlieRen. Montieren Sie die Schraube M6x35 (36) mit zwei Beilagscheiben (37) und der Mutter (38) am Tisch. (Abb. 3)

8.15 Absaugstutzen (Abb. 1a)

Die Bandsäge ist mit einem Absaugstutzen (24) @ 40mm für Späne ausgestattet. Betreiben Sie das Gerät nur mit einer geeigneten Absaugung. Überprüfen und reinigen Sie regelmäRig die Absaugkanäle.

8.16 Querschneidlehre (25) (optional) (Abb. 23)

+ Querschneidlehre (25) in eine Nut (A) des Sägeti- sches schieben. DE|17

Griffschraube (E) lockern. Queranschlag (C) drehen, bis das gewünschte Winkelmak eingestellt ist. Der Pfeil (F) am Quer- anschlag zeigt den eingestellten Winkel. Griffschraube (E) wieder festziehen. Die Anschlagschiene (B) kann am Queranschlag (C) verschoben werden. Lôsen Sie hierzu die Rän- delschraube (D) und schieben die Anschlagschie- ne (B) in die gewünschte Position. Ziehen Sie die Rändelschraube (D) wieder an À ACHTUNGI! Anschlagschiene (B) nicht zu weit in Richtung Sägeblatt schieben. À ACHTUNGI Beim Arbeiten an der Maschine müs- sen sämtliche Schutzeinrichtungen und Abdeckun- gen montiert sein. Das obere und untere Bandrad ist durch einen fest angebrachten Schutz und einen beweglichen Gehäusedeckel verkleidet. Beim Ôff- nen des Gehäusedeckels wird die Maschine abge- schaltet. Ein Einschalten ist nur bei geschlossenem Deckel môglich.

9.1 Ein-/Ausschalter (15) (Abb. 17)

+ Durch Drücken der grünen Taste ,l“ kann die Säge eingeschaltet werden. Um die Säge wieder auszuschalten, muss die rote Taste ,0“ gedrückt werden. Die Bandsäge ist mit einem Unterspannungsschal- ter ausgestattet. Bei einem Stromausfall muss die Bandsäge neu eingeschaltet werden.

9.2 Parallelanschlag (Abb. 5+18)

+ Setzen Sie den Parallelanschlag (14) auf die Füh- rungsschiene (43) rechts oder links vom Sägeblatt. Spannbügel (42) nach unten drücken um den Par- allelanschlag (14) zu fixieren. Die Klemmkraft des Parallelanschlages kann an der hinteren Rändel- mutter (41) eingestellt werden. Es ist darauf zu achten, dass der Parallelanschlag (14) immer parallel zum Sägeband (26) verläuft.

9.3 Schrägschnitte (Abb. 20)

Um Schrägschnitte parallel zum Sägeband (26) aus- führen zu kônnen, ist es môglich den Sägetisch (7) von 0° - 45° nach vorne zu neigen. Feststellgriff (22) und Flügelmutter (21) lockern. Sägetisch (7), nach vorne neigen, bis das ge- wünschte WinkelmaR auf der Gradskala (35) ein- gestellt ist. Feststellgriff (22) und Flügelmutter (21) wieder fest- ziehen. À ACHTUNGI! Bei geneigtem Sägetisch (7) ist der Parallelanschlag (14), in Arbeitsrichtung rechts vom Sägeband (26) anzubringen. Ein Abrutschen des Werkstückes wird somit verhindert. 181DE 10.Arbeitshinweise Folgende Empfehlungen sind Beispiele für den siche- ren Gebrauch von Bandsägen. Die folgenden sicheren Arbeitsweisen werden als Beitrag zur Sicherheit angesehen, kônnen aber nicht für jeden Einsatz angemessen, vollständig oder um- fassend anwendbar sein. Sie kônnen nicht alle môgl- chen, gefährlichen Zustände behandeln und müssen sorgfältig interpretiert werden. Bei Arbeiten in geschlossenen Räumen die Ma- schinen an eine Absauganlage anschlieRen. Wenn die Maschine auRer Betrieb ist z. B. Arbeits- ende, entspannen Sie das Sägeband. Einen ent- sprechenden Hinweis zum Spannen des Sägeban- des für den nächsten Benutzer an der Maschine anbringen. Nicht benutzte Sägebänder zusammengelegt und sicher an einem trockenen Platz aufbewahren. Vor der Benutzung auf Fehler (Zähne, Risse) überprü- fen. Fehlerhafte Sägebänder nicht verwenden! Beim Hantieren mit Sägebändern geeignete Hand- schuhe tragen. Vor Arbeitsbeginn müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine sicher montiert sein. Reinigen Sie niemals das Sägeband oder die Sä- gebandführung mit einer handgehaltenen Bürste oder Schaber bei laufendem Sägeband. Verharzte Sägebänder gefährden die Arbeitssicherheit und müssen regelmäfig gereinigt werden. Zu lhrem persônlichen Schutz beim Arbeiten Schutzbrille und Gehôrschutz tragen. Bei langem Kopfhaar ein Haarnetz tragen. Lose Ârmel bis über die Ellbogen aufrollen. Beim Arbeiten die Sägebandführung immer so nahe wie môglich an das Werkstück anstellen. Sorgen Sie im Arbeits- und Umgebungsbereich der Maschine für ausreichende Lichtverhältnisse. Benutzen Sie für gerade Schnitte immer den Paral- lelanschlag, um das Kippen oder Wegrutschendes Werkstückes zu verhindern. Zum Bearbeiten von schmalen Werkstücken mit Handvorschub den Schiebestock verwenden. Für Schrägschnitte den Sägetisch in die entspre- chende Position bringen und das Werkstück am Parallelanschlag führen. Zum Schneiden von schwalbenschwanzfôrmigen Zinken und Zapfen oder von Keilen den Sägetisch jeweils in die entsprechende Position auf der Win- kelskala bringen. Bei bogenfôürmigen und unregelmäRigen Schnitten des Werkstücks mit beiden Händen, bei geschlos- senen Fingern gleichmäkRig vorschieben. Mit den Händen im sicheren Bereich das Werkstück fest- halten.

+ Für wiederholtes Ausführen von bogenfôrmigen, unregelmäkRigen Schnitten eine Hilfsschablone verwenden. + Beim Schneiden von Rundhôlzern das Werkstück gegen Verdrehen sichern. À ACHTUNGI! Nach jeder neuen Einstellung emp- fehlen wir einen Probeschnitt, um die eingestellten Make zu überprüfen. Bei allen Schnittvorgängen ist die obere Säge- bandführung (5) so nahe wie môglich an das Werk- stück heranzustellen (siehe 8.9) . Das Werkstück ist stets mit beiden Händen zu füh- ren und flach auf den Sägetisch (7) zu halten. So wird ein Verklemmen des Sägebandes (26) vermie- den. Der Vorschub soll stets mit gleichmäRigem Druck erfolgen, der gerade ausreicht, damit das Säge- band problemlos durch das Material schneidet, aber nicht blockiert. Stets den Parallelanschlag (14) für alle Schnittvor- gâänge benutzen, für die er eingesetzt werden kann. Es ist besser einen Schnitt in einem Arbeitsgang durchzuführen, als in mehreren Abschnitten, die môglicherweise ein Zurückziehen des Werkstückes erfordern. Ist ein Zurückziehen trotzdem nicht zu vermeiden, so ist die Bandsäge vorher auszuschal- ten. Das Werkstück erst zurückzuziehen, nachdem das Sägeband (26) zum Stillstand gekommen ist. Beim Sägen muss das Werkstück immer mit seiner längsten Seite geführt werden. À ACHTUNGI Beim Bearbeiten schmaler Werk- stücke muss unbedingt ein Schiebestock verwendet werden. Der Schiebestock (29) ist immer griffbereit an der dafür vorgesehenen Schiebestockhalterung (60), an der Seite der Säge, aufzubewahren.

10.4 Ausführung von Längsschnitten (Abb. 19)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten. Parallelanschlag (14) auf der linken Seite (sofern môglich) des Sägebandes (26) entsprechend der gewünschten Breite einstellen. Sägebandführung (5) auf das Werkstück absenken. (siehe 8.9) Säge einschalten. (siehe 9.1) Eine Kante des Werkstücks, mit der rechten Hand, gegen den Parallelanschlag (14) drücken, während die flache Seite auf dem Sägetisch (7) aufliegt. Werkstück mit gleichmäRigem Vorschub entlang des Parallelanschlages (14) in das Sägeband (26) schieben. Wichtig: Lange Werkstücke müssen gegen Abkip- pen am Ende des Schneidvorganges gesichert werden (z.B. mit Abrollständer etc.)

10.2 Ausführung von Schrägschnitten (Abb. 20)

+ Sägetisch auf gewünschten Winkel einstellen (sie- he 9.3). + Schnitt wie unter 10.1 beschrieben durchführen. Achten Sie bei Schrägschnitten darauf, den Parallel- anschlag nur rechts vom Sägeband zu verwenden.

10.3 Freihandschnitte (Abb. 21)

Eine der wichtigsten Merkmale einer Bandsäge ist das problemlose Schneiden von Kurven und Ra- dien. Sägebandführung (5) auf Werkstück absenken. (siehe 8.9) Säge einschalten. Werkstück fest auf den Sägetisch (7) drücken und langsam in das Sägeband (26) schieben. In vielen Fällen ist es hilfreich, Kurven und Ecken ungefähr 6 mm entfernt von der Linie grob auszu- sägen. Sollten Sie Kurven sägen müssen, die für das verwendete Sägeband zu eng sind, müssen Hilfs- schnitte bis zur Vorderseite der Kurve gesägt wer- den. AnschlieRend kann der endgültige Radius ausgesägt werden.

10.4 Ausführen von Schnitten mit der Quer-

schneidlehre (Abb. 22 + Abb. 23) + Querschneidlehre (25) auf gewünschten Winkel einstellen (siehe 8.16) + Schnitt wie unter 10.1 beschrieben durchführen. 11.Elektrischer Anschluss Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbstän- dig ab. Nach einer Abkühlzeit (zeitlich unterschied- lich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitung. An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür kKônnen sein: Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden. Knickstellen durch unsachgemäle Befestigung oder Führung der Anschlussleitung. Schnittstellen durch Überfahren der Anschlusslei- tung. Isolationsschäden durch Herausreifen aus der Wandsteckdose. Risse durch Alterung der Isolation. DE |19

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäkig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den ein- schlägigen VDE- und DIN-Bestimmungen entspre- chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung ,HO5VV-F*. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor: + Die Netzspannung muss 220 - 240 V- 50 Hz be- tragen. + Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmilimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben: + Stromart des Motors + Daten des Maschinen-Typenschildes + Daten des Motor-Typenschildes 12.Reinigung, Wartung und Lagerung À Achtung! Vor jeglicher Einstellung, Instandhal- tung oder Instandsetzung Netzstecker ziehen! Reinigung Halten Sie Schutzvorrichtungen, Luftschlitze und Mo- torengestell so staub- und schmutzfrei wie môglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Wartung Im Geräteinneren befinden sich keine weiteren zu wartenden Teile. Lagerung Lagern Sie das Gerät und dessen Zubehôr an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5°C und 30°C. Bewahren Sie das Elektrowerkzeug in der Original- verpackung auf. 201DE Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäken oder natürlichen VerschleiR unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benôtigt werden. Verschleifiteile*: Kohlebürsten, Sägeblatt, Tischeinla- gen; Keilriemen

• nicht zwingend im Lieferumfang enthalten!

13. Entsorgung und Wiederverwertung

Hinweise zur Verpackung lex! . Die Verpackungsmaterialien SA (À # sind recycelbar. Bitte Verpa- ere OA F ckungen umweltgerecht ent- sorgen. Hinweise zum Elektro- und Elektronikgerätege- setz (ElektroG) Elektro- und Elektronik-Altgeräte gehô- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsor- sl gung zuzuführen! Altbatterien oder -akkus, welche nicht fest im Altge- rât verbaut sind, müssen vor Abgabe zerstôrungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt. Besitzer bzw. Nutzer von Elektro- und Elektronik- gerâten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet. Der Endnutzer trägt die Eigenverantwortung für das Lôschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät! Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen. Elektro- und Elektronikaltgeräte kônnen bei folgen- den Stellen unentgeltlich abgegeben werden: Ôffentlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z. B. kommunale Bauhôüfe) Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme ver- pflichtet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräâte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, kônnen Sie ohne vorherigen Erwerb eines Neu- gerâtes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice. Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haus- halt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kun- denservice des Herstellers in Verbindung. Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtli- nie 2012/19/EU unterliegen. In Ländern auRerhalb der Europäischen Union kônnen davon abweichen- de Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. 15.Stôrungsabhilfe Stôrung Môgjliche Ursach Motor funktioniert nicht rungen durchgebrannt Motor, Kabel oder Stecker defekt, Siche- 14.Transport Die Maschine darf nur am Rahmen oder an der Ge- stellplatte angehoben und transportiert werden. Nie- mals zum Transport an den Schutzeinrichtungen, den Einstellgriffen oder am Sägetisch anheben. Während des Transports muR sich die Sägeband- Schutzeinrichtung in der untersten Position und nahe dem Sägetisch befinden. Niemals am Sägetisch anheben! Zum Transport ist die Maschine vom Netz zu trennen. Abhilfe Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahr! Sicherun- gen kontrollieren, evtl. auswechseln. Gehäusedeckel offen (Endschalter) Gehäusedeckel exakt schlieRen Der Motor geht lang- sam an und erreicht die Betriebsgeschwin- digkeit nicht. Spannung zu niedrig, Wicklungen beschä- digt, Kondensator durchgebrannt Spannung durch Elektrizitätswerk kontrollieren lassen. Motor durch einen Fachmann kontrollie- ren lassen. Kondensator durch einen Fachmann auswechseln lassen Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Motor durch einen Fachmann kontrollieren lassen Motor erreicht volle Leistung nicht. Stromkreise in Netzanlage überlastet (Lam- pen, andere Motoren, etc.) Verwenden Sie keine andere Geräte oder Moto- ren auf demselben Stromkreis Motor überhitzt sich leicht. Überlastung des Motors, ungenügende Kühlung des Motors Überlastung des Motors beim Schneiden ver- hindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist Sägeschnitt ist rau oder gewellt Sägeblatt stumpf, Zahnform nicht geeignet für die Materialdicke Sägeblatt nachschärfen bzw. geeignetes Säge- blatt einsetzen Werkstück reift aus bzw. splittert Schnittdruck zu hoch bzw. Sägeblatt für Einsatz nicht geeignet Geeignetes Sägeblatt einsetzen Sägeband verläuft Führung schlecht eingestellt Falsches Sägeband Sägebandführung nach Bed.-Anw. einstellen Sägeband nach Bed.-Anw. auswählen Brandflecken am Holz beim Arbeiten Sägeband stumpf Falsches Sägeband Sägeband austauschen Sägeband nach Bed.-Anw. auswählen Sägeband klemmt beim Arbeiten Sägeband stumpf Sägeband verharzt Führung schlecht eingestellt Sägeband austauschen Sägeband reinigen Sägebandführung nach Bed.-Anw. einstellen DEI21

GARANTIE: Vielen Dank, dass Sie sich für ein ADEO-Elektro- werkzeug entschieden haben. Diese Produkte wer- den nach hohen Qualitätsstandards hergestellt und verfügen bei Privatgebrauch ab Kaufdatum 24 Mo- nate über eine Garantie gegen Herstellungsfehler. Diese Garantie beeinträchtigt nicht Ihre gesetzlichen Rechte. Im Falle einer Fehlfunktion Ihres Werkzeugs (defektes, fehlendes Teil usw.) wenden Sie sich bitte an den Kundendienst. Serviceadresse: Serviceadresse von ADEO: 135 RUE SADI CARNOT CS00001, 59790 RONCHIN, FRANKREICH Normaler Verschlei®, einschlieRlich Zubehôrabnut- zung, ist von der Garantie ausgeschlossen. Auf das Produkt wird eine Garantie von 24 Monaten gewährt, wenn es im normalen Hausgebrauch genutzt wird. Der Garantieanspruch erlischt, wenn das Produkt überlastet oder vernachlässigt wurde, unsachge- mäR verwendet wurde oder Reparaturen von einem nicht autorisierten Vertreter durchgeführt wurden. Der Garantieanspruch erlischt sowohl bei täglichem Dauerbetrieb als auch beim gewerblichen oder in- dustriellen Gebrauch. Aufgrund kontinuierlicher Pro- duktverbesserungen behalten wir uns das Recht vor, die Produktdaten ohne vorherige Ankündigung zu ändern. 221DE

arantie D Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unse- re Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sole, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprü- che gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Telle trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen Varranty GB Apparent defects must be notified within 8 days from the receipt of the goods. Otherwise, the buyeris rights of claim due to such defects are invalidated. We guarantee for our machines in case of proper treatment for the time of the statutory warranty period from delivery in such a way that we replace any machine part free of charge which provably becomes unusable due to faulty material Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchan- dise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les
