MODE D'EMPLOI INVERTER 9,2 KW AQUALUX

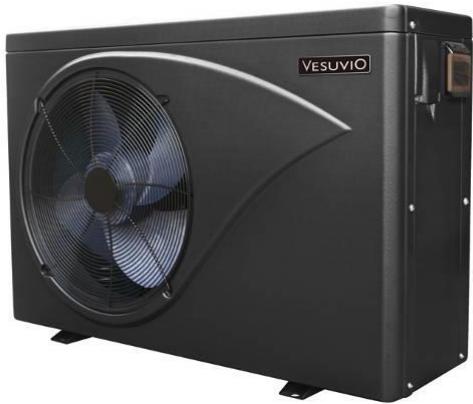

Pompe à chaleur pour piscine
Il. Caractéristiques
III. Paramètres techniques
V. Instructions d’installation.
VI. Instructions d’utilisation
XI. Annexe: Priorité chauffage (optionnel)Erreur ! Signet non

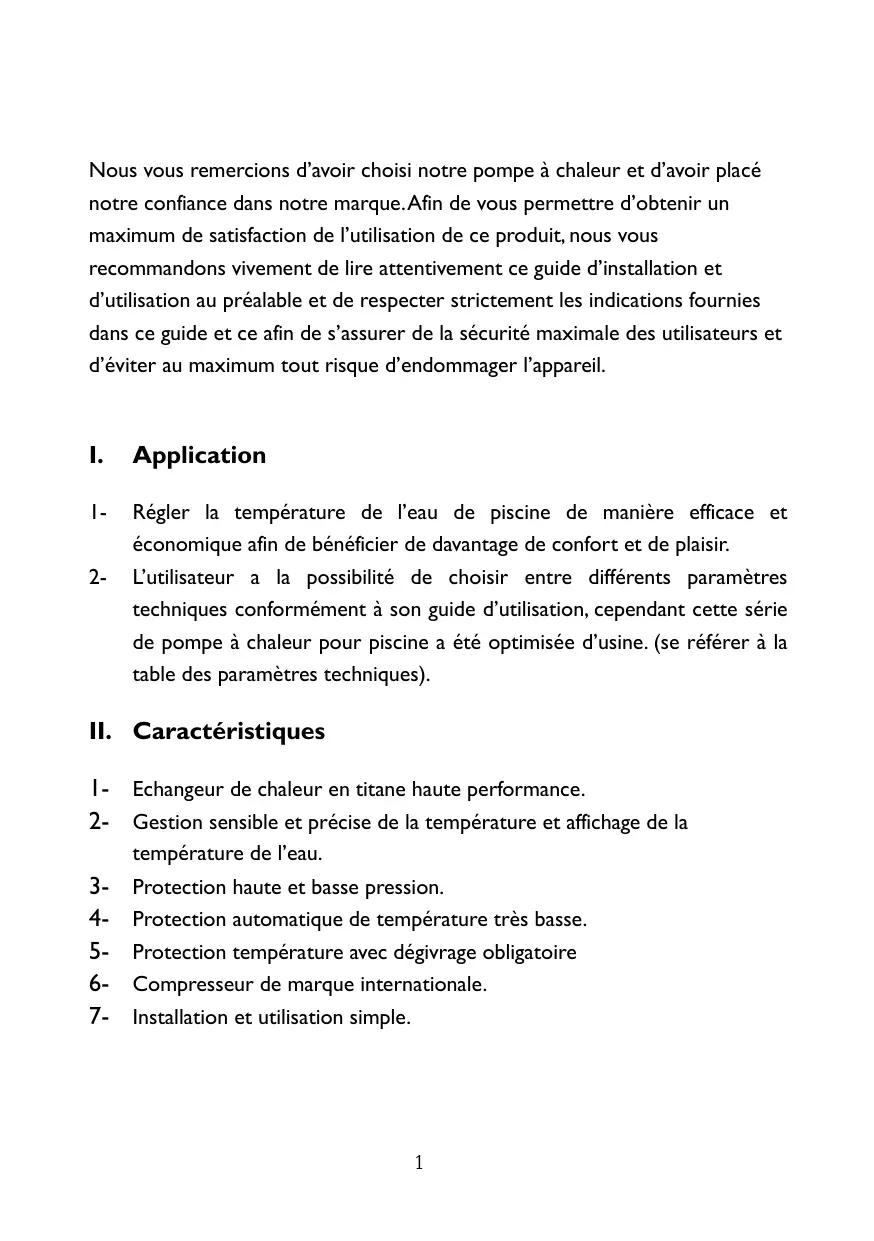

Nous vous remercions d’avoir choisi notre pompe à chaleur et d’avoir placé notre confiance dans notre marque.Afin de vous permettre d'obtenir un maximum de satisfaction de l’utilisation de ce produit, nous vous recommandons vivement de lire attentivement ce guide d'installation et d'utilisation au préalable et de respecter strictement les indications fournies dans ce guide et ce afin de s’assurer de la sécurité maximale des utilisateurs et d'éviter au maximum tout risque d’endommager l'appareil.
I- Régler la température de l’eau de piscine de manière efficace et économique afin de bénéficier de davantage de confort et de plaisir.
2- L'utilisateur a la possibilité de choisir entre différents paramètres
techniques conformément à son guide d'utilisation, cependant cette série de pompe à chaleur pour piscine a été optimisée d'usine. (se référer à la table des paramètres techniques). IL Caractéristiques
1- Echangeur de chaleur en titane haute performance.
2- Gestion sensible et précise de la température et affichage de la
température de l'eau.
3- Protection haute et basse pression.
4-. Protection automatique de température très basse.
5- Protection température avec dégivrage obligatoire
6- Compresseur de marque internationale.
7- Installation et utilisation simple.
II Paramètres techniques Model VESO5 VES08 VESI0 VESI4 Capacité chauffage (kW) (Gi 26°C. eau 26.0) 5.0 75 9.6 140 cop* (air 26°C, eau 26°C) 55 53 57 56 Capacité chauffage (kW) (air 15°C, eau 26°C) 33 50 65 10.0 cop* g | (ir 15e, eau 26°C) 42 40 43 43 Capacité refroidissement 5 (KW) (air 35°C eau 28°C) 28 41 54 79 cop* (air 35°C eau 28°C) 3.02 3.02 3.16 3.02 Alimentation 230V/1Ph/50Hz Puissance nominale kW 0.8 13 15 23 Courant nominal A 3.5 52 6.5 10.0 Max courant d'entrée (A)- Refroidissement 60 80 L 15.0 Débit d’eau conseillé m/h 2-3 3-4 4-6 5-7 Entrée sortie Zmm 50 50 50 50 Poids net /Brut kg 38/45 42/49 55/63 70/80 Remarque :
1. Ce produit fonctionne très bien à des températures d'air entre O°C—
+43°C, l'efficacité ne sera pas garantie en dehors de cette plage. Merci de prendre en considération le fait que les performances et les paramètres de votre pompe à chaleur pour piscine vont varier en fonction des différentes conditions d'utilisation.
2. Ces paramètres de référence peuvent faire l’objet de corrections
régulières au gré des évolutions produit et améliorations techniques et ce sans préavis. Pour plus d'informations, merci de vous référer au nom du modèle
inscrit sur la plaque.

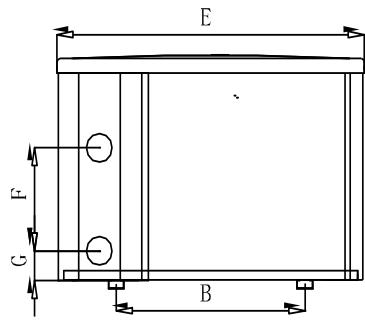

c E Simensions ete | A B €c D E F G H Modèle mr; VES05 315 | 429 | 312 | 340 | 800 | 250 | 76 | 558 VES08 315 | 429 | 312 | 340 | 800 | 220 | 76 | 558 VESI0 315 | 590 | 312 | 340 | 961 | 280 | 77 | 658 VESI4 395 | 590 | 392 | 420 | 961 | 310 | 77 | 658 *Ces données peuvent être amenées à évoluer sans préavis. Remarque : Le schéma ci-dessus de la pompe à chaleur sert de référence pour la mise en place et l'installation par le technicien. Le produit peut être amené à évoluer de façon régulière et ce sans préavis.

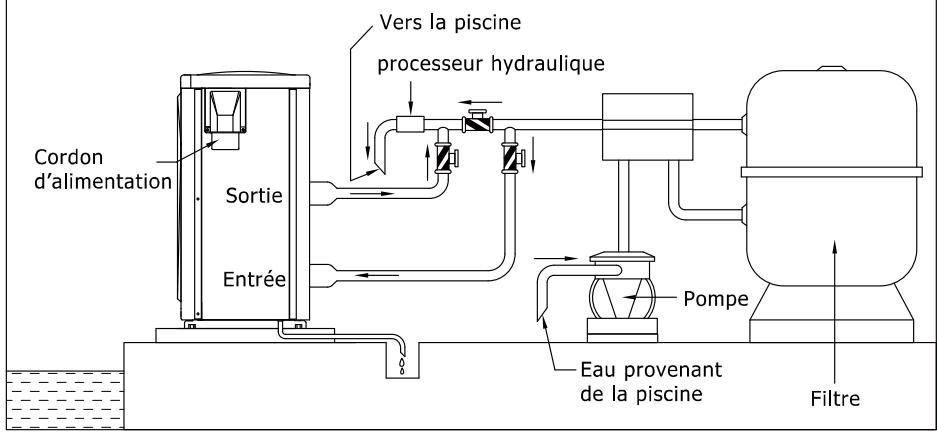

1. Schéma des connexions hydrauliques (Remarque: Ce schéma est
juste un support de référence et le circuit hydraulique représenté est simplement une base) Schéma hydraulique de la pompe à chaleur Vers la piscine processeur hydraulique
Cordon — d'alimentation ; Sortie Entréel Pompe ÿ Eau provenant de la piscine Filtre Remarque: La pompe à chaleur doit bien être reliée à la terre.

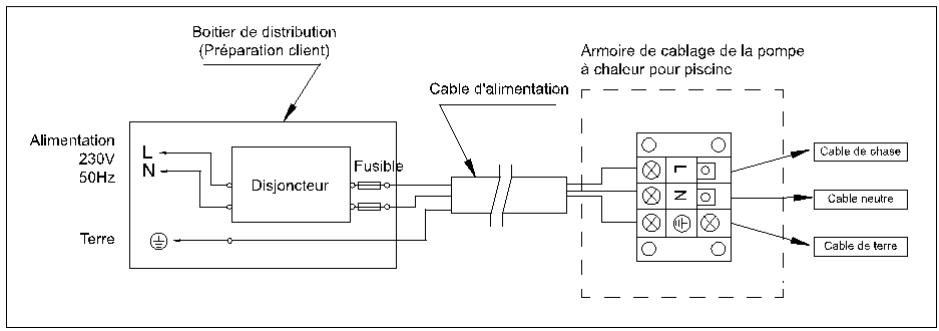

2. Schéma de connexion électrique
Pour Alimentation: 230V 50Hz Boiier de disribution {Préparation diont) Armoire de cablage de la pampe à chaleur pour piscine Cable cralmentation Alimentation 230v 50Hz L DS Lors) NL] us Et ET (=: LE 2 eo ]
Préconisations pour les sections de câble et protection électrique
MODELE VESO05 | VES08 | VESIO | VESI4
Courant nominal A 8 10 2 18 Disjoncteur Courant résiduel nominal mA 30 30 30 30 Fusible A 8 10 2 18 Section de câble (mm?) 32x15 3x2,5 342,5 3x2 Câble signal (mmi) 3%0,5 3%0,5 30,5 3%0,5 mLes données fournies ci-dessus peuvent être amenées à évoluer. Remarque: Les données ci-dessus correspondent à un cordon d'alimentation < 10 m. Si le cordon est > à 10 m, la section de câble doit être augmentée. Ce câble peut avoir une longueur maximal de 50m.
3. Instructions d'installation et conditions requises
Cette pompe à chaleur doit être installée par un technicien professionnel. L'utilisateur final n’est pas qualifié pour réaliser une telle installation lui-même, à défaut il y a risque d'endommager la pompe ou risque de menace de la sécurité de l'usager. À. Installation

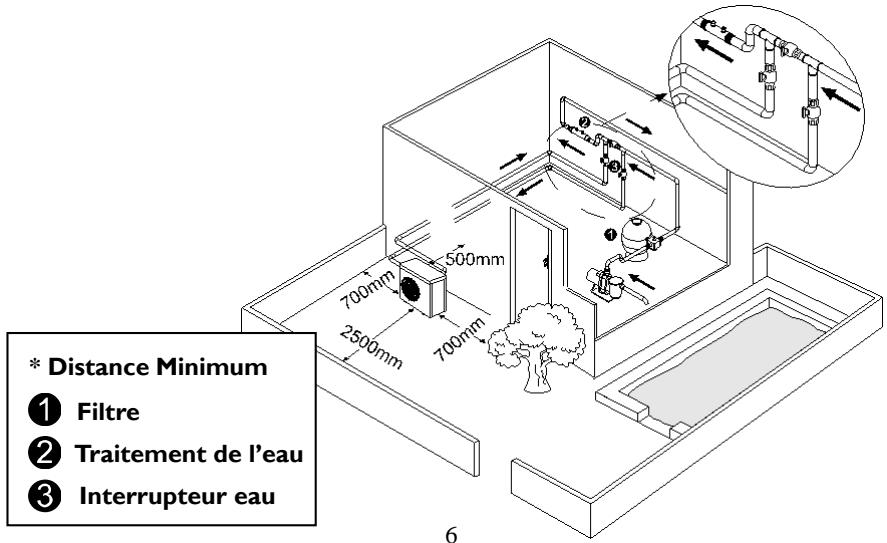

1) La pompe à chaleur doit être installée dans un lieu bien ventilé;
istance Minimum © "itre @ Traitement de l’eau © interrupteur eau
2) La carcasse doit être fixée avec des écrous (M10) à une base en béton ou
avec des équerres. La fondation en béton doit être solide et stable, les équerres doivent pouvoir avoir une protection antirouille.
3) Ne pas obstruer les ventilations, l'air entrant et sortant doit pouvoir circuler
librement, et garder un espace libre d’au moins 50cm autour de l'appareil, à défaut l'efficacité de la machine se verrait amoindrie voire stoppée.
4) L'appareil nécessite l'utilisation d’une pompe annexe (fournie par
l'utilisateur). Pour le débit recommandé de la pompe se référer aux paramètres techniques. Hauteur de refoulement maxi 210m;
5) Quand l'appareil est en fonctionnement il y aura dégagement de
condensation par le bas, il est important d'en tenir compte. Merci de tenir la sortie vidange (accessoire) dans le trou et le clipser comme il faut, puis connecter un tuyau pour dégager la condensation à l’extérieur. B. Câblage
1) Connecter à l'alimentation qui convient, le voltage doit correspondre au
voltage nominal des produits
2) Effectuer bien la mise à la terre de la machine.
3) Le câblage doit être fait par un technicien professionnel et conformément
au schéma de câblage fourni
4) Installer une protection de fuite à la terre en accord avec la législation
pour le raccordement (courant détectant des fuites < 30mA).
5) La mise en place du câble d'alimentation et du câble d'interface doit être
fait selon les normes et ne doit pas dépendre l’un de l’autre. C. Mettez sous tension après avoir terminé toute l'installation du câble et après l’avoir une nouvelle fois vérifiée.
VI. Instructions d’utilisation

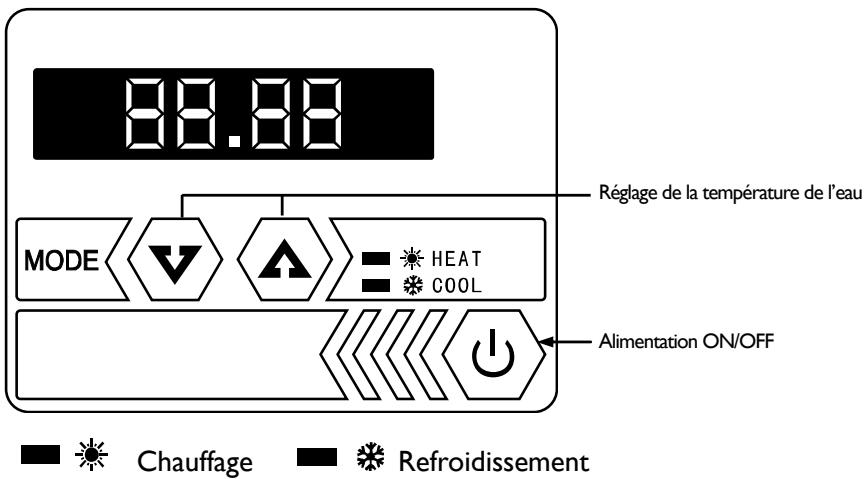

CIE Go —— Chauffage MM # Refroidissement Réglage de la température de l'eau L'afficheur indique la température de l'eau de la piscine lorsque la machine est en marche. Réglage de la température de l’eau Disponible, que la machine soit en marche ou à l'arrêt. Utiliser @) ou &w) pour régler la température de l'eau. Attendre 5 secondes pour valider et quitter le réglage de la température. Appuyer sur a) ou sur 2 pour régler la température nominale.
VILTest de l’appareil Vérification avant utilisation Vérifiez l'installation de l’appareil ainsi que les connexions hydrauliques en vous référant au schéma hydraulique. Vérifiez le câblage électrique en vous référant au schéma électrique ainsi que la mise à la terre. Assurez-vous que l'interrupteur principal de l'appareil est off. Vérifiez le réglage de la température; Vérifiez que rien n'obstrue les entrées et sorties d'air Essai L'utilisateur doit toujours « démarrer la pompe avant l’appareil et éteindre d'abord l'appareil avant la pompe.» A défaut, la machine sera irrémédiablement endommagée. L'utilisateur démarre la pompe de piscine et doit vérifier qu'il n'y ait pas de fuite d’eau, et ensuite régler la température adaptée au thermostat, puis brancher l'alimentation. Afin de protéger la pompe à chaleur de piscine, la machine est équipée d’une fonction de démarrage, au démarrage de la machine, le blower va fonctionner une minute avant le compresseur. Après que l'appareil ait démarré, vérifiez qu'il n'y ait pas de bruits anormaux provenant de la machine.
Veillez à régler une température de l’eau confortable ; évitez une température trop haute qui surchaufferait ou trop basse qui garderait l’eau trop fraîche. Veillez à ne pas poser des éléments qui pourraient obstruer la circulation de l’air à l'entrée ou à la sortie. L'appareil risquerait de perdre en efficacité, voire de ne plus fonctionner du tout. Veillez à ne pas mettre les mains à la sortie de la pompe à chaleur de piscine et en aucun cas à aucun moment, ne touchez pas à la grille de protection du ventilateur. Si vous constatez un quelconque dysfonctionnement comme par exemple un bruit, de la fumée ou une odeur, une fuite électrique, mettez l’appareil hors tension immédiatement et contactez votre installateur professionnel. Ne tentez pas de réparer par vous-même. N'utilisez et ne stockez pas de combustible gazeux ou liquide comme par exemple des diluants/solvants, peinture ou essence car il y aurait risque d'incendie. Afin d'optimiser l'efficacité de chauffage, prévoyez d'isoler les connexions hydrauliques entre la piscine et la pompe à chaleur. Lorsque la pompe à chaleur fonctionne, utilisez une couverture adaptée pour recouvrir votre piscine. Le circuit hydraulique entre la piscine et l'appareil doit être à <10m, à défaut l'efficacité chauffage risqué d’être amoindrie. Cette série d'appareils peut atteindre d’un niveau d'efficacité élevé avec une température d'air entre +15°C—+25°C.
L'interrupteur principal de mise sous tension de l'appareil doit être hors de portée des enfants. Si vous subissez une coupure de courant que qu’ensuite le courant est rétabli, la pompe à chaleur se remettra en route automatiquement. Veillez
à mettre l'appareil hors tension lorsqu'il y a une coupure de courant et faites un reset de la température quand le courant est rétabli. C. Vérifiez à mettre hors tension de l'interrupteur principal l'appareil en cas d'orage, vous éviterez ainsi de risquer d'endommager l'appareil avec la foudre. D. Si vous n'utilisez pas l'appareil pendant une longue période, pensez à la débrancher et à vidanger complètement l’eau de la machine en ouvrant le robinet du tuyau entrant.
A. Veillez à mettre hors tension l’appareil avant toute inspection ou réparation. B. Pendant la période hivernale, lorsque vous ne vous baignez pas :
2) Mettez l'appareil hors tension pour éviter d'endommager la machine.
b) … Vidangez toute l'eau del a machine. Important ! : Dévissez le raccord union du tuyau à l’entrée afin de laisser sortir l’eau. Quand il y a de l'eau dans l'appareil et qu'elle gèle en période hivernale, elle risque d'endommager l'échangeur en titane. c) Couvrez la carcasse de la machine avec une bâche afin de la protéger de la poussière. C. Veillez à nettoyer la machine uniquement avec des produits ménagers ou de l’eau claire, n'utilisez JAMAIS de produit à base d'essence, de diluant ou produit combustible similaire. D. Vérifiez régulièrement les écrous, câbles et connexions.
Phénomène Raison A Vous remarquez une fine vapeur d'eau ou d'air Ale moteur su ventilateur s'arrête automatiquement pour dégeler. B.Bruit de la vanne électromagnétique lorsque au début et à la fin de la mise en marche du dégivrage C-Pendant le fonctionnement ou l'arrêt, un bruit Ce n’est | blanche d'écoulement d'eau et plus largement dans les 2-3 pas une k minutes au démarrage de l'appareil. Ce bruit provient panne R à ; B.Bruit de goutte à d'un fluide frigorigène qui s'écoule ou de la goutte déshumidification. DCe bruit de mouvement d'eau pendant l'utilisation provient de l'échangeur qui s'étire à la chaleur et qui se contracte au froid, lorsque la température varie. La pompe à chaleur | A. Temps d'attente de 3 minutes après avoir basculé sur ne fonctionne pas | pompe à chaleur. B. Vérfiez l'interrupteur manuel de mise sous tension et Faites une vérifiez que l'appareil est bien branché. nouvelle C.Le fusible a sauté vérification DSi la protection s'est mise en route (la diode de fonctionnement est allumée) Fonctionne mais ne chauffe pas Vérifiez si quelque chose obstrue la bonne circulation de l'air en entrée comme en sortie. Remarque: Si vous constatez l’un des cas de figure suivants, arrêtez immédiatement la machine et mettez hors tension à l'interrupteur principal et contactez votre installateur professionnel : a) Coupure inopinée b) Le fusible saute régulièrement ou le disjoncteur disjoncte.
Messages d’erreur Ordre des Code Désignation opérations l EE I Protection en cas de haute tension. 2 EE2 Dispositif de protection contre les basses pressions E EE 3 Protection contre les basses pressions de l'eau 4 gE4 Défaut de connexion dû à un fil mal fixé sur la borne PROT2 de la carte électronique EE8 /888 / 5 Défaut de transmission des signaux [Codes non reconnus 6 PP Défaut du capteur de température de l'eau du bassin à l'entrée 7 PP2 Défaut du capteur de température du gaz à la sortie 8 PP3 Défaut du capteur de température du serpentin évaporateur 9 PP4 Défaut du capteur de température du gaz à l'entrée 10 PPS Défaut du capteur de température de l'air Il PP6 Protection contre la surchauffe à la sortie du compresseur n PP7 Lorsque la température de l'air est < 0°, il y a protection par arrêt automatique (et non pas signal d'anomalie).
