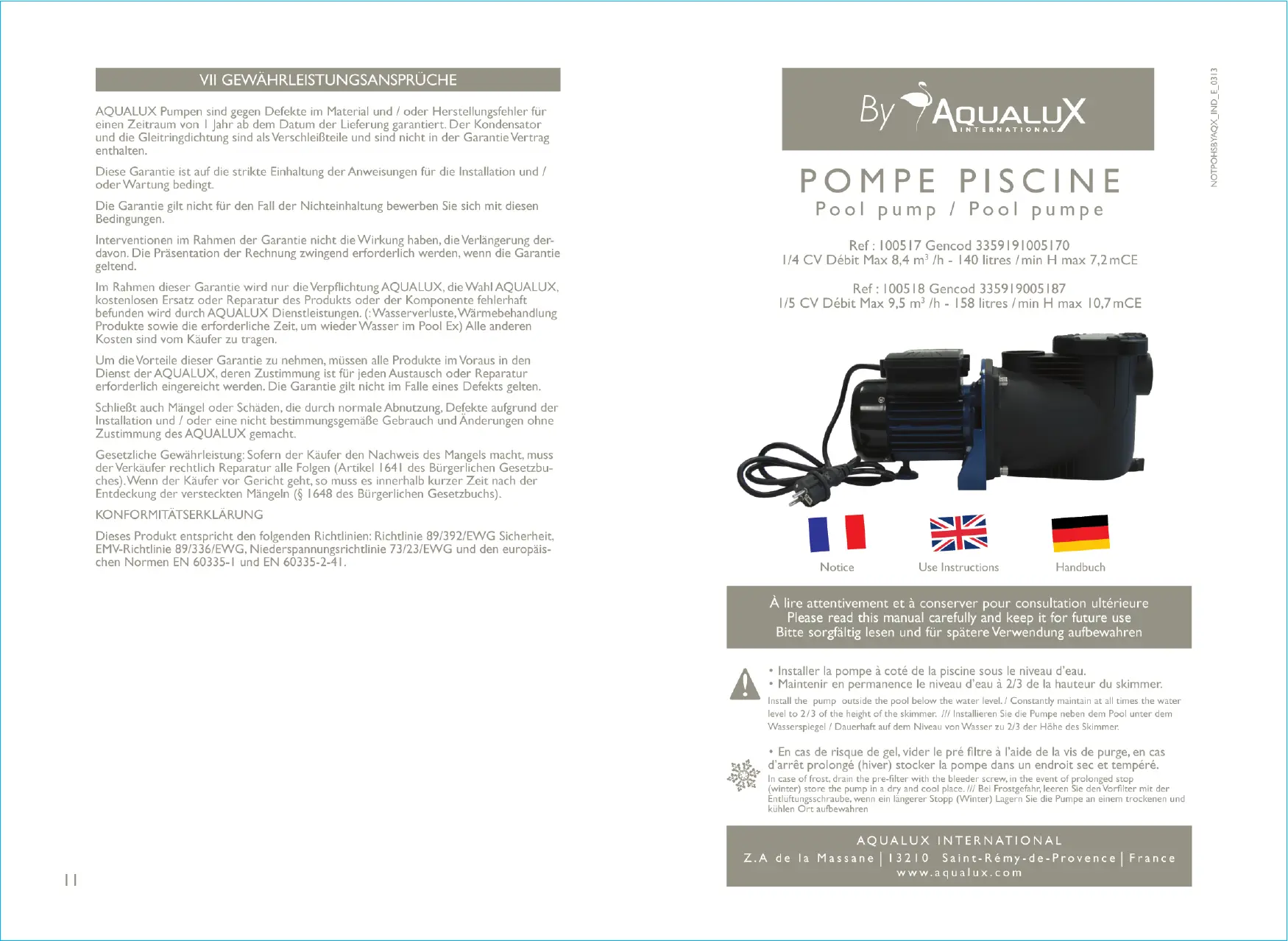

MODE D'EMPLOI 100517, 100518 AQUALUX
- Installer la pompe à coté de la piscine sous le niveau d'eau.
- Maintenir en permanence le niveau d'eau à 2/3 de la hauteur du skimmer.
- En cas de risque de gel, vider le pré filtré à l'aide de la vis de purgege, en cas d'arrêt prolongé (hiver) stocker la pompe dans un endroit sec et tempéré.
Ce manuel fourni des renseignements concernant l'installation, l'utilisation et l'entretien de votre pompe.
Cette pompé est destinée à assurer la circulation d'eau propre et désinfectée dans un circuit de filtration piscine privée. Tout autre application annule toute garantie ou / et recours auprès du fournisseur. La température de l'eau ne doit pas dépasser 35^
V PFLEGE
Protégez le circuit électrique de la pompe par un dispositif différentiel 30mA en vous assurant de la mise à la terre correcte de votre installation. En cas de doute consultez un professionnelnel qualifié.

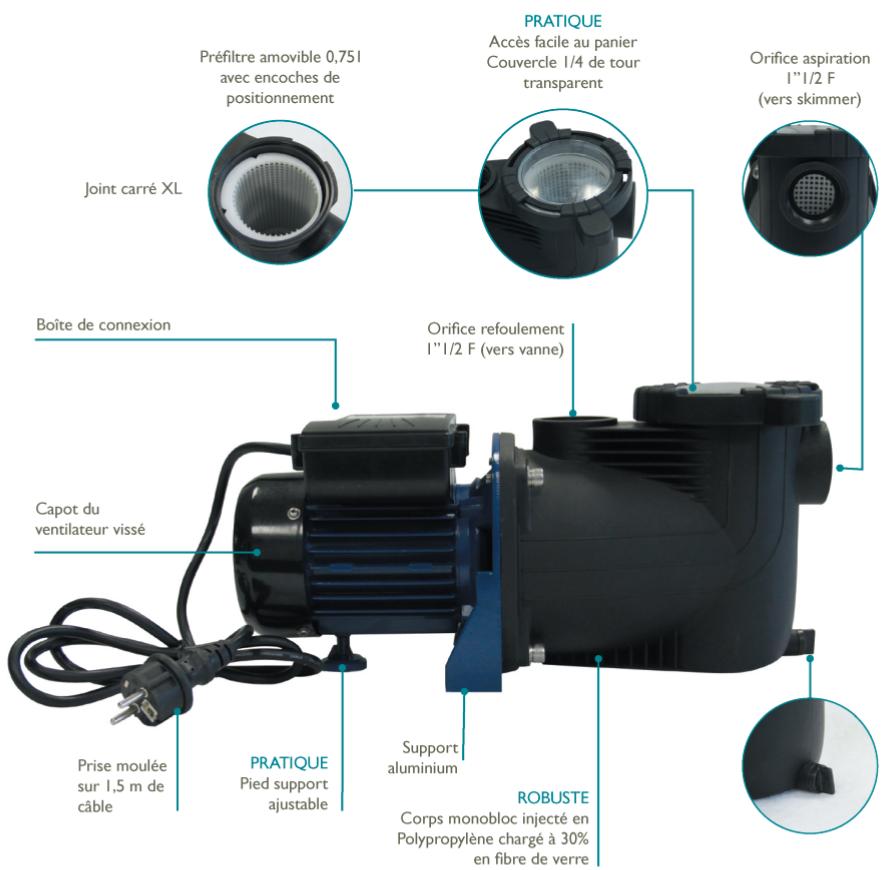

- Positionnez la pompe à l'horizontal, à plus de 3,50m du bassin, en dessous du niveau d'eau, dans un endroit sec, bien aéré, à l'abri de la pluie. Laissez un espace de 30 cm derrière le capot du ventilateur.
- Assurez vous de l'accessibilité au panier de préfiltre pour son nettoyage régulier.
- Fixez la pompe sur une base solide (béton, socle filtré, planche épaissé) à l'aide de 2 vis adaptées (non fournies).
- Mettez en place les raccords (non fournis) I"l/2 32-38 mm, à l'aide de ruban PTFE.
- Mettez en place les tuyaux d'aspiration et de refoulement de la piscine, en limitant les longueurs et en evitant coudes et siphons. Il ne devront pas produit d'effort mécanique sur la pompe. Pour plus de comfort nous vous conseillons d'insteller des vannes 1/4 de tour (Ref 200406 gencod 3359192004066) à l'aspiration et au refoulement.
III MISE EN MARCHE
- Vérifiez que le capot du ventilateur est bien positionné et ne touche pas l'hélice.
- Faire tourner l'axe du moteur par la vis du ventilateur à l'aide d'un tournevis (à la première mise en route et après l'hivernage).
- Ouvrez les vannes du circuit hydraulique (si prsentes) afin de replir le préfiltre de la pompe d'eau. Si nécessaire, retirez le couvercle du pré-filtre et replissiez-le d'eau. Refermez-le en vérifier la bonne position du joint.
- Branchez la prise de la pompe sur le secteur. La pompe s'amorce en moins d'une minute.
Les dommages réalisant de la marche à sec de la pompe ne sont pas garantis.
IVENTRETIEN
| ACTIONS | PÉRIODICITÉ |
| Contrôlez l'encrassement du préfiltre | Quotidien |
| Nettoyez le préfiltre | Si encrassé |
| Contrôlez le joint de couvercle | Idem nettoyage préfiltre |
| Vidangez et mettez au sec | A l'hivernage du bassin |
| Remontez le niveau d'eau | Si inférieur à 2/3 de la hauteur du skim-mer après la période de baignade (canicule, absence prolongée,etc) |
V MAINTENANCE
| 104663 | Couvercle 1/4 de tour + joint | 366023|35495| |
| 104664 | Couvercle à écrou + 2 joints (lèvre, carré) | 366023|354968 |
| 895204 | Panier préfiltre | 366023|18863| |
| 104662 | Jeu de 3 joints pour couvercle (lèvre, carré, tori-que) | 366023|354944 |
| 895203 | Joint à lèvre pour couvercle à écrou | 366023|188624 |
| 104222 | Joint section carrée pour couvercle à écrou | 366023|349919 |
IALLGEMEINE
Les pompes AQUALUX sont garanties contre tout défaut de matière et/ou de fabrication pendant une durée de l'an à compter de la date de livraison. Le condensateur et la garniture mécanique sont considérés comme des pieces d'usure et ne rentrent pas dans le contrat de garantie.
Les déformations thermiques (garniture, diffuseur, turbine) liées à la marche à sec ne sont pas garantis.
Les déformations et éclatements mécaniques (corps, couvercle, garniture, turbine, diffuseur) liées au gel ne sont pas garantis.
L'opacification et la casse du couvercle par versement de produits chimiques liquide dans le skimmer n'est pas garantie.
Cette garantie est conditionnée au strict respect de la notice de montage et/ ou d'entretien. La garantie ne s'appliquera pas en cas de non-respect de ces conditions.
Les interventions au titre de la garantie ne sauraient avoir pour effet de prolonger la durée de celle-ci. La presentation de la facture d'achat sera rigoureusement exigée lorsque la garantie sera invoquée.
Au titre de cette garantie, la seule obligation incombant à AQUALUX sera, au besoin d'AQUALUX, le remplacement gratuite ou la réparation du produit ou de l'élement reconnu défectueux par les services d'AQUALUX. Tous les autres frais seront à la charge de l'acheteur (Ex : pertes d'eau, de chauffage, de produits de traitement ainsi que le temps nécessaire à la remise en eau de la piscine).
Pour bénéficier de cette garantie, tout produit doit être soumis au préalable au service après-vente d'AQUALUX, dont l'accord est indispensable pour tout remplacement ou toute réparation. La garantie ne joue pas en cas de vice apparent.
Sont également exclus les défauts et déteriorations provoqués par l'usage normale, les défectuosités resultant d'un montage et/ou d'un employi non conformes, et les modifications du produit réalisées sans le consentement d'AQUALUX.
Garantie légale :A la condition que l'acheteur fasse la preuve du vice caché, le vendeur doit légalement en réparer toutes les conséquences (article 1641 et suivants du Code civil). Si l'acheteur s'adresse aux tribunaux, il doit le faire dans un bref décai à compter de la découverte du vice caché (article 1648 du Code civil).
Ce produit est conforme aux directives suivantes : Directive Sécurité Machines 89/392/CEE, Directive Compatibility Electromagnétique 89/336/CEE, Directive Basse Tension 73/23/CEE et aux normes européennes EN 60335-1 et EN 60335-2-41.
