MODE D'EMPLOI ARIA200/ARIA400 NICE HOME

Cette notice simplifiée ne remplace enaucun cas la notice d'utilisation fournie avec le produit qui doit etre lue avant I's installation de la motorisation.

LIMITES D'UTILISATION

	ARIA 200	ARIA 400
Long max. /vantail (m)	2,2	4,5
Poids max. /vantail (Kg)	250	450
Côte A (cm)	19,5
Côte B (cm)	19,5
Côte C (cm)	25*

Si l'une de ces valeurs n'est pas respectee, il est préferable de prendre contact avec notre service technique
* En enlevant les butées, ( la côte C sera de 20 cm max avec les butées pour une ouverture à 90 °)

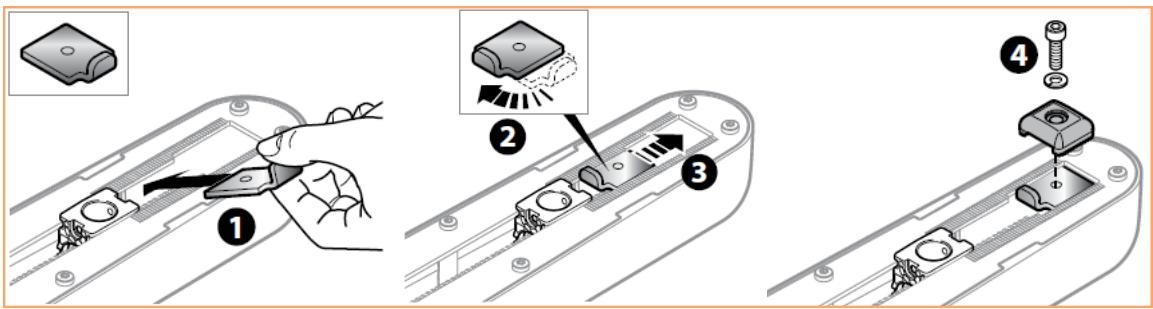

POSITION DE LA NOIX DE TRANSMISSION ET INSTALLATION DES BUTÉES

• Retourner l'opérateur et installer les butées en ouverture et fermeture.

• Contrôler que la noix de transmission se trouve à moins d'un cm de la butée.

Sinon alimenter l'opérateur avec une batterie 12 V en la branchant sur le cable de l'opérateur

CHOIX DE LA POSITION DU VÉRIN SUR LE PORTAIL

Déterminer la zone appropriée pour fixer la patte de fixationvantail (marquer son emplacement sans encore la fixer nipercer levantail). Elle est à fixer sur l'encadrement ou unetrace du portail. Mesurer la hauteur à laquelle elle devra se trouver et reporter cette mesure sur le pilier.

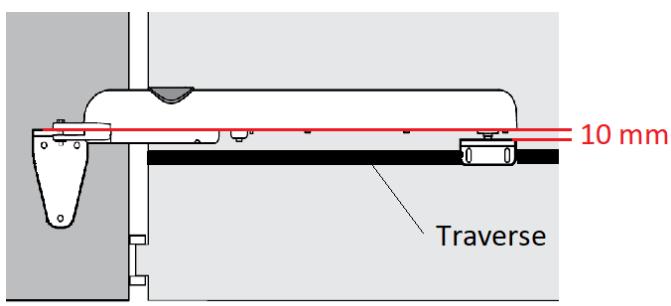

Le haut de la plaque de fixation plaque de fixation pilier doit se situer 10mm au dessus du haut de la plaque de fixationvantail.

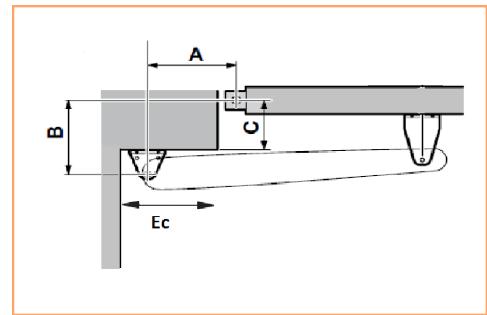

• Mesurez la cote C et reportez-vous au tableau ci-dessous pour déterminer la configuration de la platine pilier et déterminer la valeur de A (distance entre les axes de rotation du moteur et du portail) en fonction de l'angle d'ouverture et de votre écoinçon.
• En cas d'un écoinçon réduit (min 195 mm), nous vous conseillons de réduire la valeur de A à 110 mm.

Valeur de C comprise entre 0 et 100 mm

Valeur de C en mm	Configuration de la platine	Valeur de A en mm	Angle d'ouverture	Ecoinçon nécessaire Ec en mm
0		200	100°	250
10		200	100°	250
20		190	100°	240
30		180	100°	230
40		175	95°	225
50		170	95°	220
60		165	95°	215
70		160	95°	210
80		150	90°	200
90		145	90°	195

Valeur de C comprise entre 80 et 250 mm

Valeur de C en mm	Configuration de la platine	Valeur de A en mm	Angle d'ouverture	Ecoinçon nécessaire Ec en mm
80		200	115° (125°)**	250
90		190	115° (125°)**	240
110		180	95°	230
120		175	95°	225
130		170	95°	220
140		160	95°	210
150		150	90°	200
160		145	90°	195
170		140	90°	190
180		135	90°	185
190		130	90°	180
200		130	90° *	180
210		120	90° *	170
220		110	90° *	160
230		110	90° **	160
240		110	90° **	160
250		110	90° **	160

En se référent à

-la mesure de « A »,
- la configuration de la platine,
- au décalage de 10 mm entre les deux platines,

Marquer les points de perçage, percer, introduire 4 chevilles acier de 8mm (non fournies) ou utiliser du scellement chimique.

CONNEXIONS ÉLECTRIQUES ET LISTE DES CÂBLES

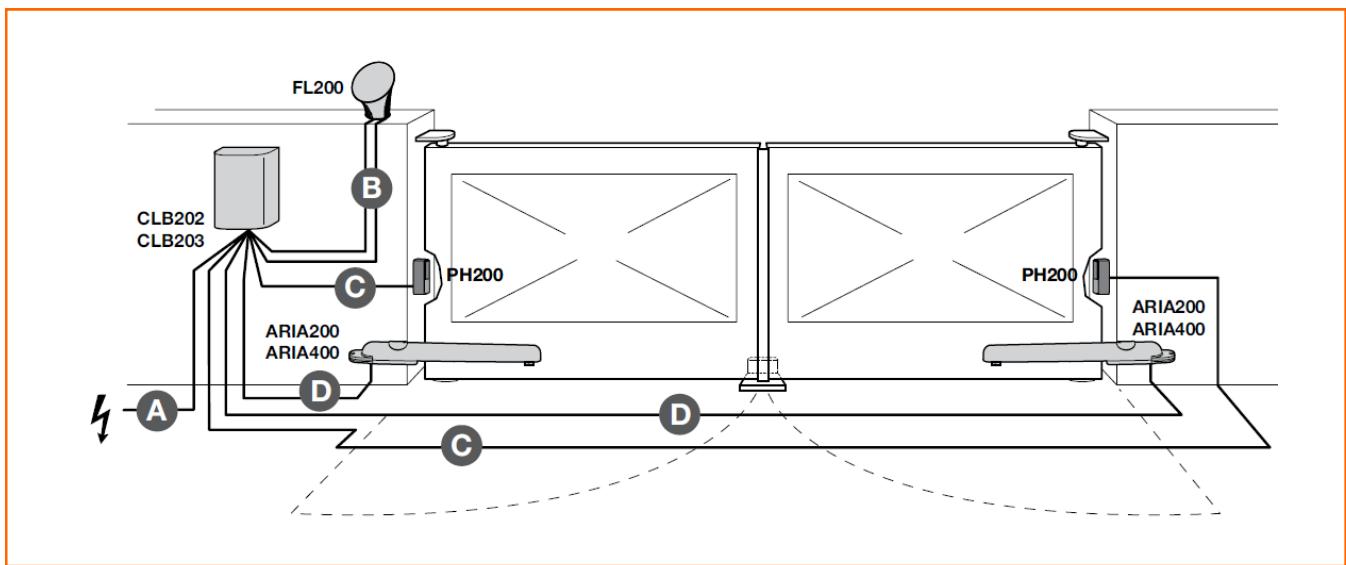

Les câbles nécessaires pour l'installation du moteur ARIA peuvent varier suivant le type et la quantité des dispositifs prêents. La figure ci-dessous représenté les câbles nécessaires pour une installation typique (aucun cable n'est fourni dans le kit).

Connexion		Type de cable	Longueur maximale autorisé
A	Alimentation 230 Vca - 50/60Hz	3 x 1,5 mm² (non fourni)	30 m*
B	Sortie clignotante Flash	2 x 0,5 mm²	20 m
C	Antenne radio	câble blindé type RG58	20 m (longueur conseillée < 5 m)
D	Entrée/sorting ECSbus	2 x 0,5 mm²	20 m**
E	Entrée Stop	2 x 0,5 mm²	20 m**
F	Entrée SbS (Pas à pas)	2 x 0,5 mm²	20 m**
G	Sortie moteurs M1 et M2	3 x 1 mm²	10 m

ATTENTION !- Les cables utilisés doivent être adaptés au type d'installation, par exemple, on conseille un cable type H03VV-F pour la pose à l'intérieur ou H07 RN-F pour la pose à l'extérieur.

Le cable RG 58 correspond à un cable d'antenna de 52 Ohm d'impédance utilisé en radio, à défaut d'en trouver il est possible d'utiliser un cable d'antenne TV.

• Il est possible d'utiliser un cable d'alimentation de plus de 30 m à condition qu'il soit d'une section supérieure, (par exemple 3 x 2.5 mm²) et prévoir la mise à la terre à proximé de l'automatisation.
  ** Pour les cables ECS bus, STOP et OPEN, il n'y a pas de contre indications particulières à l'utilisation d'un seul cable qui regroupe plusieurs connexions.

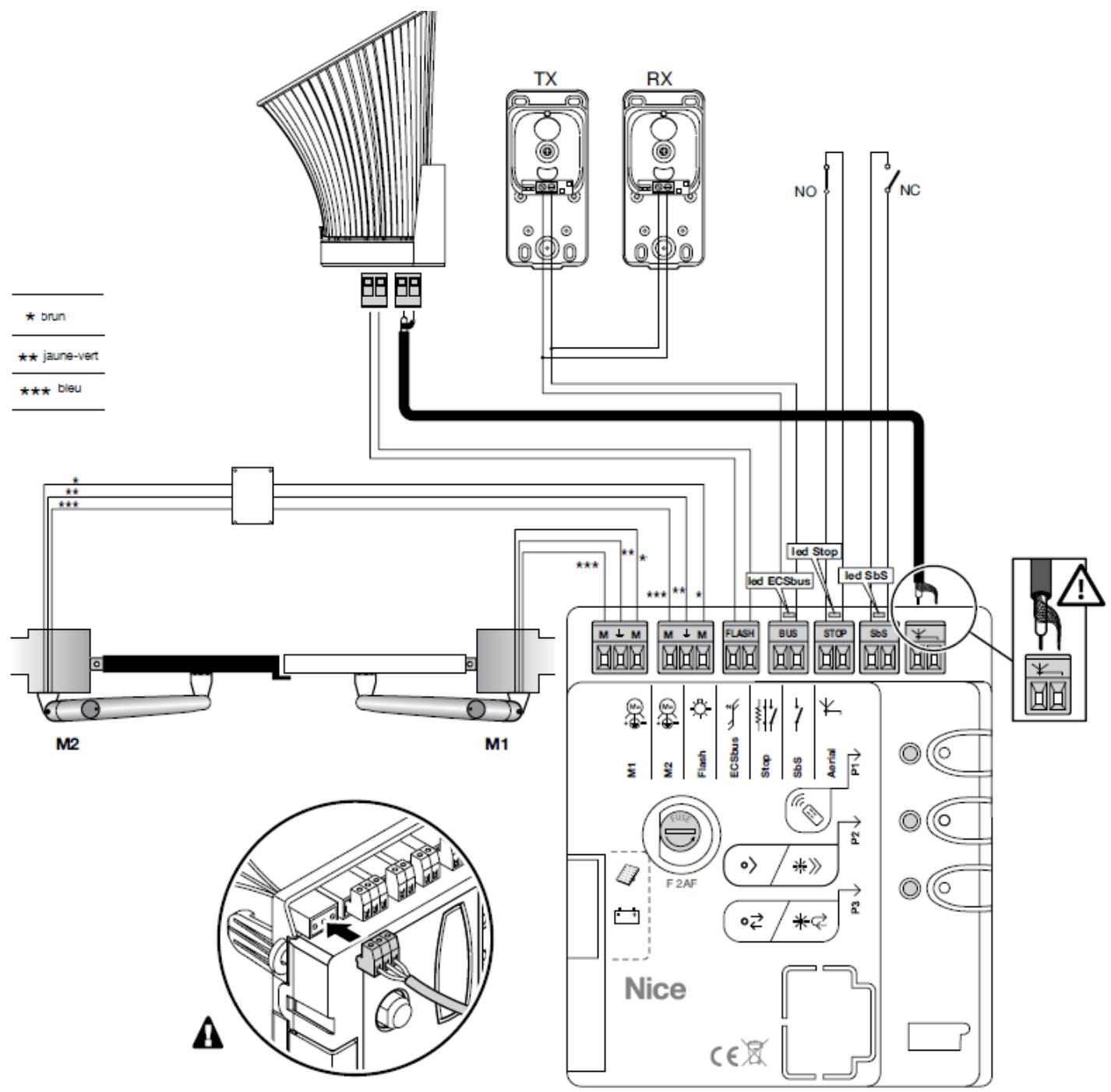

Effectuer le raccordement électrique des différents éléments en respectant le schéma ci-dessous.
Cette opération se fait obligatoirement hors tension

Branchement d'un visiophone ou interphone

Il est possible de piloter votre automatisme via un interphone ou visiophone.

Cette commande doit se faire par l'intermédiaire de sa sortie à contact sec, contact qui est à brancher sur la borne SbS de votre carte de commande.

Branchement d'un module d'éclairage

Il est possible de brancher un module d'éclairage au niveau des cellules pour une meilleure visibilité du passage.

Attention: Ces modules sont à brancher à la place du feu clignotant. Il vous faudra modifier les paramètres de la sortie flash (voir tableau 3 page 12 de la notice)

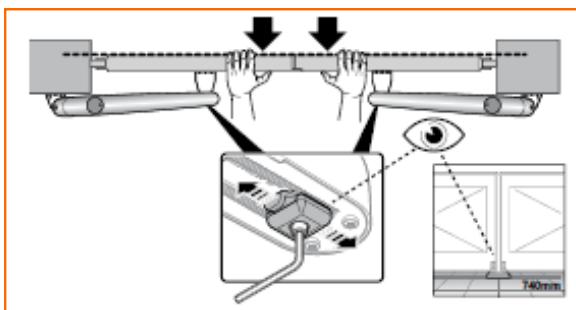

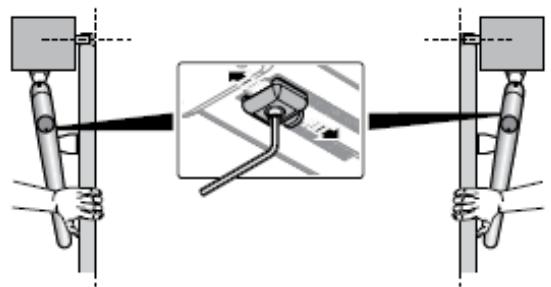

En fonction de l'ouverture désirée, régler les butées mécaniques en ouverture et fermetre.

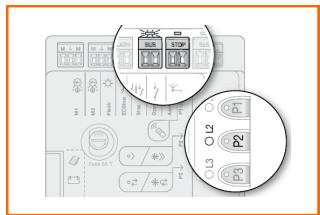

MISE EN ROUTE

• Alimenter la logique de commande et attendre quelques secondes. Vérifier que la led BUS clignote régulièrement.
• Maintainenire enfoncée la touche P2 pendant 5 s (la led L2 clignotera).
• A la fin de la reconnaissance, la led STOP doit rester allumée tandis que la led L2 doit s'éteindre.

Les moteurs débrayés, ouvrir manuellement les deux vantaux à 10 et 20^ et embrayer les moteurs.

Maintenir enfoncée la touche P3 pendant 5s.

Attendre que la logique de commande exécute la phase de reconnaissance des angles d'ouverture et de fermeture du portail:

• Fermetre duvantail 2,puisfermeture duvantail1
• Ouverture des deux vantaux
• Fermetre des deux vantaux

Si à la fin de la procédure la led L3 clignote, cela indique qu'il y a eu erreur. Se reporter au paragraphe « résolution des problèmes » de la notice technique.

Si la première manoeuvre de l'un ou des deux battants n'est pas une fermetre,

presser P3 pour arrêté la phase de reconnaissance puis inverser la polarité du moteur (ou des moteurs) qui partait en ouverture en permutant les câbles connectés aux bornes M+ et M-.

Relancer la procédure de reconnaissance.

Si le premiervantail à manœuvrer enfermeture n'est pas levantail 2

presser P3 pour arrêté la phase de reconnaissance puis permuter les deux bornes M1 et M2.

RéGLAGES

Choix de la vitesse de fonctionnement :

Pour passer de la vitesse rapide à la vitesse lente, donner une impulsion sur la touche P2 (fonctionnement rapide si la led L2 est allumée, lent si elle est eteinte).

Choix du mode de fermetre:

Pour passer du mode automatique au mode semi-automatique, donner une impulsion sur la touche P3 (fermeture automatique si la led L3 est allumée, semi automatique si elle est éteinte).

Avec ce mode de programmation, l'ensemble des touches de l'émetteur et du clavier à code seront programmées sur cet automatisme de la façon suivante :

T1: fonction ouverture /stop / fermetre
T2 : fonction ouverture piétonne / stop / fermeture
T3: fonction ouverture / stop
T4: fonction fermeture / stop

Procedure pour programmer l'émetteur:

Appuyer sur la touche P1 pendant au moins 3 s
- Quand la led L1 s'allume, relâcher la touche
- Dans les 10 s qui suivent, presser pendant au moins 3 s une touche quelconque de l'émetteur à mémoriser : la led L1 doit clignoter 3 fois.
- Attendre 10 s: l'émetteur est mémorisé.

Procedure pour programmer le clavier DS100 :

Appuyer sur la touche P1 pendant au moins 3 s.
- Quand la led L1 s'allume, relâcher la touche.
- Dans les 10 s qui suivent, taper sur le clavier le code 11 (ou le nouveau code) et presser la touche B du clavier pendant 4 s : la led A doit clignoter 3 fois.
- Attendre 10 s, le clavier à code est mémorisé

Il est possible de personneliser le code en exécutant la procédure 6 de la notice du clavier

MÉMORISATION DES ÉMETTEURS OU D'UN CLAVIER EN MODE 2

En utilisant ce mode de programmation, vous allez programmer une seule touche de l'émetteur ou du clavier sur cet automatisme en associant l'une des commandes désirées que l'on retrouve dans le tableau. ci-dessous.

N° dépré-sions de la touche	Commande associée	N° de clignote-ments led L 1 sur la logique de commande
1 fois	Pas à pas	1
2 fois	Ouverture piétonne	2
3 fois	Ouverture seule	3
4 fois	Fermeture seule	4

• Choiser la fonction à associer à la touche.
• Appuyer sur la touche P1, le nombre de fois correspondant à la commande可以选择. La led P1 devra émetteur un nombre de clignotement égal à la fonction désirée.
• Dans les 10 s qui suivent, presser pendant au moins 3 s la touche de l'émetteur que vous désirez associé à cette fonction. La led L1 doit clignoter 3 fois.
• Attendre 10 s: l'émetteur est mémorisé.
