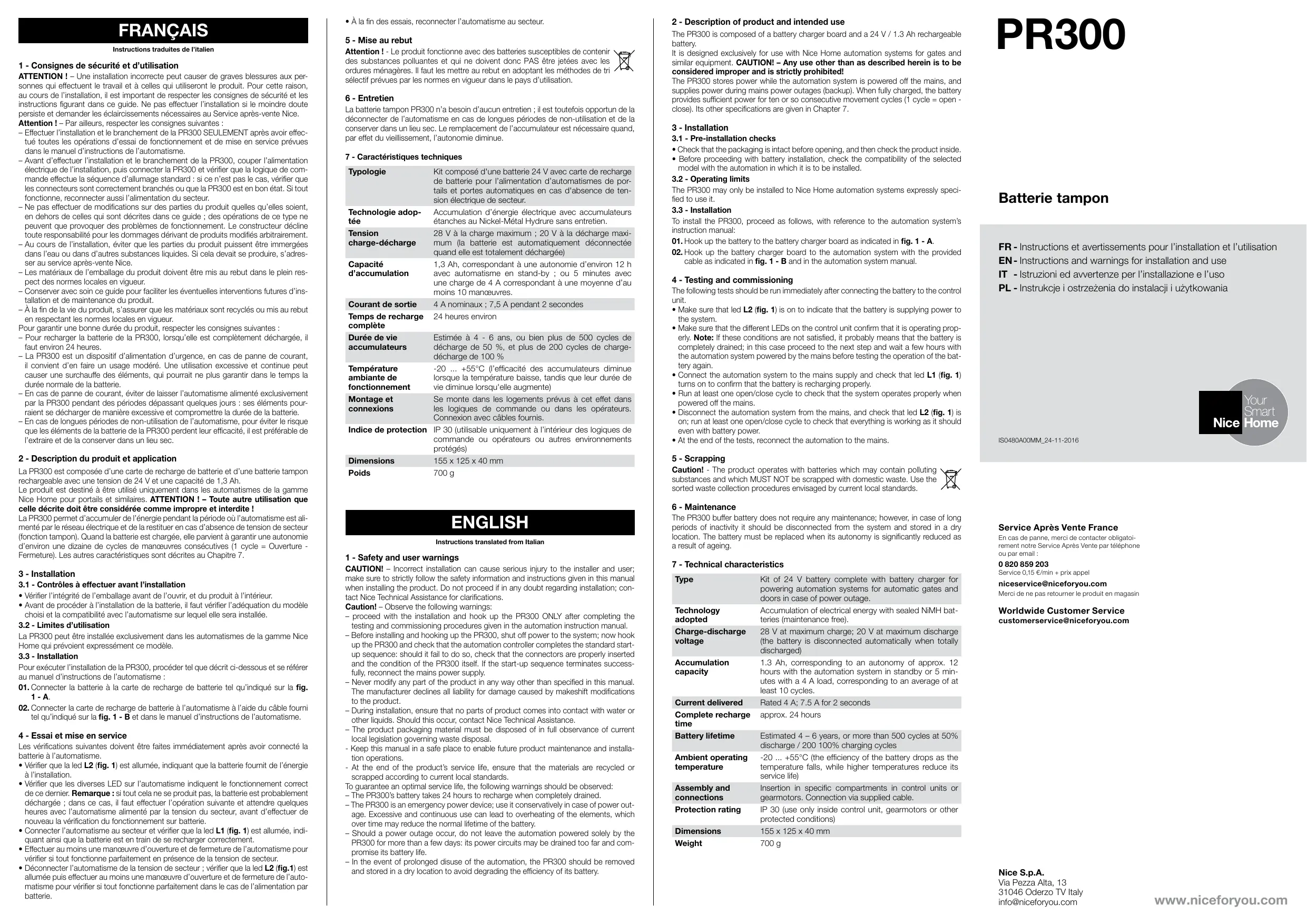

MODE D'EMPLOI PR300 NICE HOME

sonnes qui effectuent le travail et à celles qui utiiseront le produit. Pour cette raison,

au cours de l'installation, il est important de respecter les consignes de sécurité et les instructions figurant dans ce guide. Ne pas effectuer l'installation si le moindre doute persiste et demander les éclaircissements nécessaires au Service après-vente Nice.

Attention ! — Par ailleurs, respecter les consignes suivantes

— Effectuer l'installation et le branchement de la PR800 SEULEMENT après avoir effec- tué toutes les opérations d'essai de fonctionnement et de mise en service prévues dans le manuel d'instructions de l'automatisme:

— Avant d'effectuer l'installation et le branchement de la PR300, couper l'alimentation

électrique de l'installation, puis connecter la PR300 et vérifier que la logique de com- mande effectue la séquence d'allumage standard : si ce n'est pas le cas, vérifier que les connecteurs sont correctement branchés ou que la PR300 est en bon état. Si tout fonctionne, reconnecter aussi l'alimentation du secteur.

— Ne pas effectuer de modifications sur des parties du produit quelles qu'elles soient, en dehors de celles qui sont décrites dans ce guide ; des opérations de ce type ne peuvent que provoquer des problèmes de fonctionnement. Le constructeur décline toute responsabilité pour les dommages dérivant de produits modifiés arbitrairement.

— Au cours de l'installation, éviter que les parties du produit puissent être immergées dans l'eau ou dans d'autres substances liquides. Si cela devait se produire, s'adres- ser au service après-vente Nice.

— Les matériaux de l'emballage du produit doivent être mis au rebut dans le plein res- pect des normes locales en vigueur.

— Conserver avec soin ce guide pour faciliter les éventuelles interventions futures d'ins- tallation et de maintenance du produit.

— À la fin de la vie du produit, s'assurer que les matériaux sont recyclés ou mis au rebut en respectant les normes locales en vigueur.

Pour garantir une bonne durée du produit, respecter les consignes suivantes :

— Pour recharger la batterie de la PR300, lorsqu'elle est complètement déchargée, i faut environ 24 heures.

— La PR300 est un dispositif d'alimentation d'urgence, en cas de panne de courant, il convient d'en faire un usage modéré. Une utilisation excessive et continue peut causer une surchauffe des éléments, qui pourrait ne plus garantir dans le temps la durée normale de la batterie.

— En cas de panne de courant, éviter de laisser l'automatisme alimenté exclusivement par la PR300 pendant des périodes dépassant quelques jours : ses éléments pour- raient se décharger de manière excessive et compromettre la durée de la batterie.

— En cas de longues périodes de non-utiisation de l'automatisme, pour éviter le risque que les éléments de la batterie de la PR300 perdent leur efficacité, ilest préférable de l'extraire et de la conserver dans un lieu sec.

2 - Description du produit et application

La PR800 est composée d'une carte de recharge de batterie et d'une batterie tampon rechargeable avec une tension de 24 V'et une capacité de 1,8 Ah.

Le produit est destiné à être utlisé uniquement dans les automatismes de la gamme

Nice Home pour portails et similaires. ATTENTION ! - Toute autre utilisation que celle décrite doit être considérée comme impropre et interdite !

La PR300 permet d'accumuler de l'énergie pendant la période où l'automatisme est ali- menté par le réseau électrique et de la restituer en cas d'absence de tension de secteur

‘fonction tampon). Quand la batterie est chargée, elle parvient à garantir une autonomie d'environ une dizaine de cycles de manœuvres consécutives (1_cycle = Ouverture - Fermeture). Les autres caractéristiques sont décrites au Chapitre 7.

01. Comnecter la batterie à la carte de recharge de batterie tel qu'indiqué sur la fig.

02. Connecter la carte de recharge de batterie à l'automatisme à l'aide du câble fourni tel qu'indiqué sur la fig. 1 - B et dans le manuel d'instructions de l'automatisme.

4 - Essai et mise en service

Les vérifications suivantes doivent être faites immédiatement après avoir connecté la

+ Vérier que les diverses LED sur automatisme indiquent le fonctionnement correct de ce dernier. Remarque : si tout cela ne se produit pas, la batterie est probablement déchargée ; dans ce cas, il faut effectuer l'opération suivante et attendre quelques heures avec l'automatisme alimenté par la tension du secteur, avant d'effectuer de nouveau la vérification du fonctionnement sur batterie.

+ Connecter l'automatisme au secteur et vérifier que la led LA (fig. 1) est allumée, indi- quant ainsi que la batterie est en train de se recharger correctement.

+ Effectuer au moins une manœuvre d'ouverture et de fermeture de l'automatisme pour vérifier si tout fonctionne parfaïtement en présence de la tension de secteur.

+ Déconnecter l'automatisme de la tension de secteur ; vériler que la led L2 (fig.1) est allumée puis effectuer au moins une manœuvre d'ouverture et de fermeture de l'auto- matisme pour vérifier si tout fonctionne parfaitement dans le cas de l'alimentation par batterie.

+ À la fin des essais, reconnecter l'automatisme au secteur.

Attention ! - Le produit fonctionne avec des batteries susceptibles de contenir

des substances polluantes et qui ne doivent donc PAS être jetées avec les Y ordures ménagères. 1 faut les mettre au rebut en adoptant les méthodes de tri sélectif prévues par les normes en vigueur dans le pays d'utlisation:

sion électrique de secteur.

Technologie adop- Accumulation d'énergie électrique avec accumulateurs
