SERIE BDO / BDOP - Bouche d'extraction S&P - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bouche d'extraction et soufflage
Marque	S&P (Soler & Palau)
Série	BDO / BDOP
Modèles disponibles	BDO 80, BDO 100, BDO 125, BDO 150, BDO 160, BDO 200
Diamètre nominal	80, 100, 125, 150, 160, 200 mm
Débit d'air (Qv)	De 15 m³/h (BDO 80) à 350 m³/h (BDO 200)
Pression statique (DP)	De 2 Pa à 50 Pa selon modèle et débit
Niveau sonore (Lw)	De <20 dB(A) à 49 dB(A) selon modèle
Accessoires inclus	Régulateur RD (débits fixes : 15, 30, 45, 60, 75, 100, 120, 150, 180, 210, 240, 270, 300, 350, 400, 450, 500 m³/h)
Fonctions principales	Extraction, soufflage, régulation de débit
Matériau	Acier galvanisé ou plastique technique (selon version)
Installation	Montage mural ou en conduit circulaire
Entretien	Nettoyage périodique avec un chiffon doux et sec
Sécurité	Conforme aux normes européennes de ventilation
Garantie	2 ans
Pays de fabrication	France
Poids approximatif	0,3 à 1,0 kg selon modèle
Référence constructeur	9023015202

FOIRE AUX QUESTIONS - SERIE BDO / BDOP S&P

Quelle est la différence entre les modèles BDO et BDOP ?

Les modèles BDO et BDOP sont des bouches d'extraction et soufflage. Le suffixe 'P' peut indiquer une version avec presse-étoupe ou un matériau spécifique. Consultez la notice pour les détails exacts.

Comment installer une bouche BDO ?

L'installation se fait dans un conduit circulaire ou mural. Fixez la bouche avec des vis ou un collage adapté. Assurez-vous que le régulateur RD (si présent) est orienté correctement pour le débit souhaité.

Comment régler le débit d'air ?

Utilisez le régulateur RD fourni. Chaque régulateur possède un débit fixe (ex: RD 120 m³/h). Sélectionnez le modèle adapté à vos besoins. Aucun réglage supplémentaire n'est nécessaire.

Quel est le niveau sonore maximal ?

Le niveau sonore varie selon le modèle et le débit. Pour les modèles standards, il peut atteindre 49 dB(A) pour le BDO 200 à fort débit. Les valeurs précises sont dans le tableau de la notice.

Peut-on utiliser la bouche en extraction seule ?

Oui, la bouche peut fonctionner en extraction ou en soufflage. Le régulateur RD permet les deux modes. Consultez la notice pour l'orientation du régulateur.

Comment nettoyer la bouche d'extraction ?

Dépoussiérez régulièrement avec un chiffon doux et sec. Pour un nettoyage plus profond, démontez la bouche et lavez les parties amovibles à l'eau tiède savonneuse. Séchez avant remontage.

Quels sont les diamètres disponibles ?

Les diamètres nominaux sont : 80, 100, 125, 150, 160 et 200 mm. Choisissez en fonction de votre conduit.

La bouche est-elle compatible avec une VMC ?

Oui, elle peut être utilisée avec une VMC (ventilation mécanique contrôlée). Assurez-vous que le débit du régulateur correspond aux besoins de votre système.

Où trouver le numéro de série ?

Le numéro de série est gravé sur le corps de la bouche ou sur l'emballage. La référence constructeur est 9023015202.

Que faire si la bouche est endommagée ?

Contactez le service client S&P ou un professionnel. Des pièces de rechange sont disponibles. N'utilisez pas une bouche endommagée.

MODE D'EMPLOI SERIE BDO / BDOP S&P

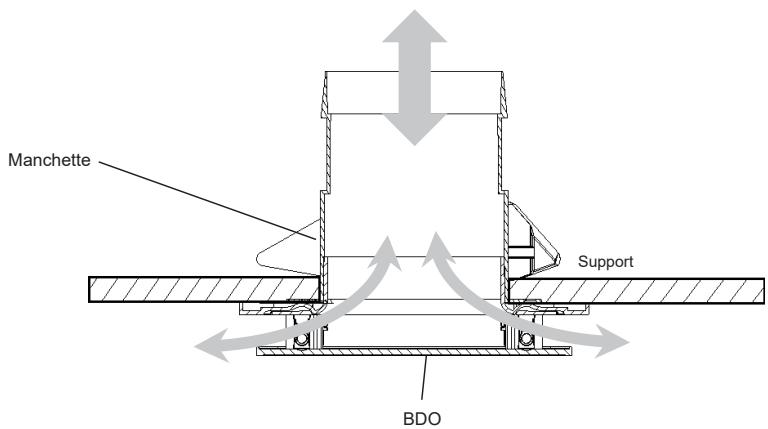

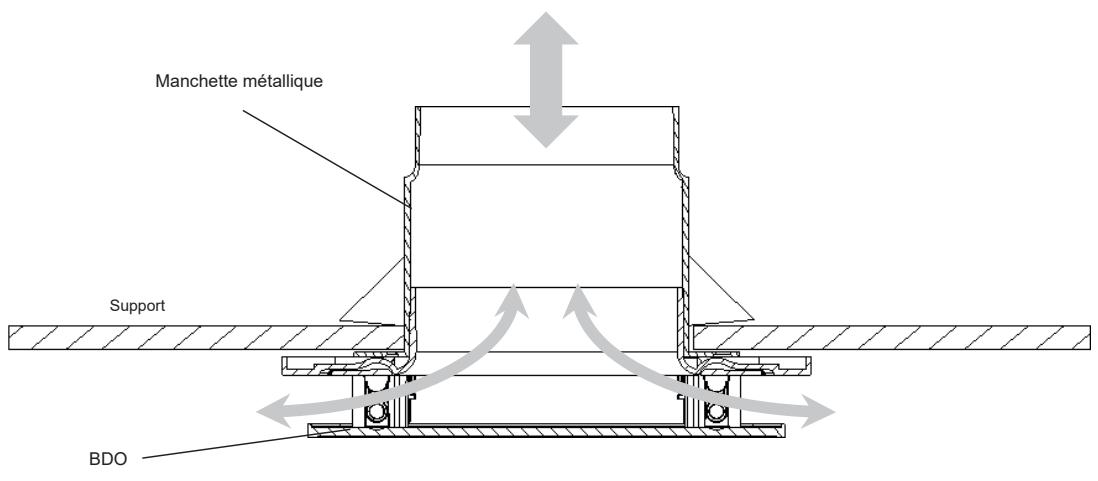

Extraction et soufflage

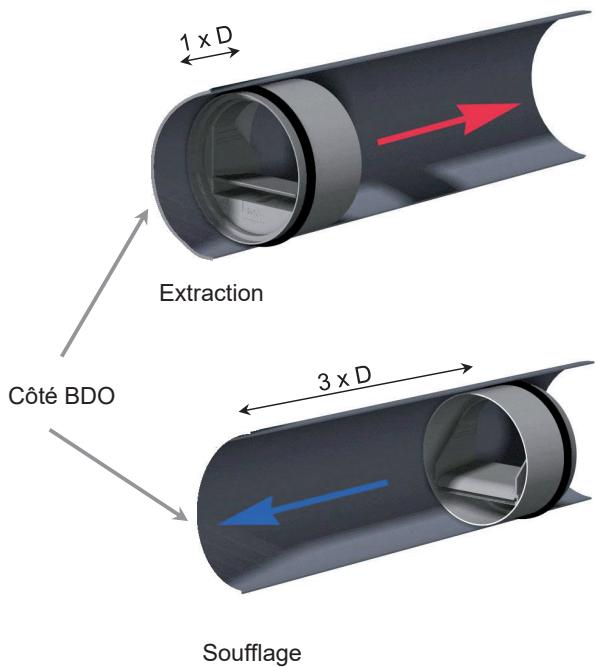

Accessoire

Régulateur RD

Tipo- Type
BDO 100	BDO 160	BDO 200
RD 15 m³/h	RD 120 m3/h	RD 240 m³/h
RD 30 m³/h	RD 150 m3/h	RD 270 m³/h
RD 45 m³/h	RD 180 m3/h	RD 300 m³/h
RD 60 m³/h	RD 210 m3/h	RD 350 m³/h
RD 75 m³/h	RD 240 m3/h	RD 400 m³/h
-	RD 270 m3/h	RD 450 m³/h
-		RD 500 m³/h

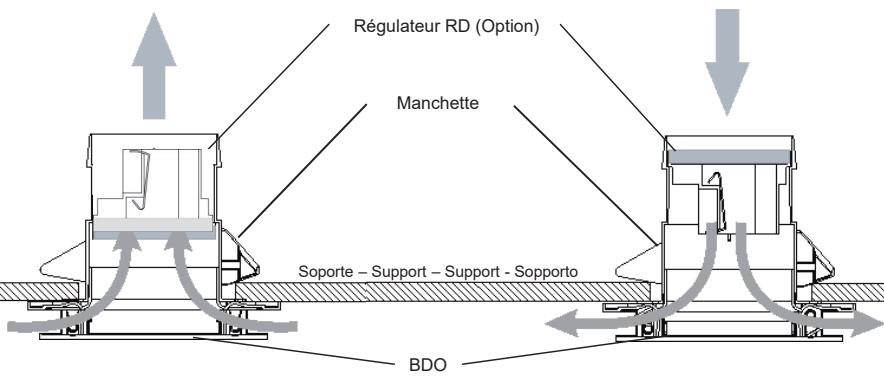

Extraction et soufflage

Extraction
Soufflage

Régulateur RD BP SM

Accessoire

		LW (dB(A))
		→←→			→←→
BDO 80 + RD BP	Qv (m3/h)	DP (Pa)			DP (Pa)
		20	60	100	20	60	100
	15	25	27	32	26	33	38
	30	26	30	35	28	40	46

BDO	Qv(m3/h)	←→		←→		←→		←→		←→
		DP(Pa)	Lw(dB(A))	DP(Pa)	Lw(dB(A))	DP(Pa)	Lw(dB(A))	DP(Pa)	Lw(dB(A))	DP(Pa)	Lw(dB(A))
80	15	2	24	1	23	2	24	3	24	8	24
	30	6	24	3	23	5	24	11	24	30	26
	45	12	25	7	24	11	25	23	27	66	35
	60	21	27	12	26	20	28	40	34	117	44
100	15	2	<20	1	<20	1	21	2	21	4	22
	30	3	24	3	23	4	24	9	24	28	25
	45	8	25	5	25	7	26	14	28	31	30
	60	14	29	8	27	11	28	22	30	58	35
	75	29	31	12	29	18	31	36	35	99	44
125	45	4	24	3	23	5	24	10	24	28	25
	60	7	25	5	25	8	26	17	28	49	33
	75	11	27	8	27	13	28	26	32	73	39
	90	15	29	11	28	18	30	36	35	101	44
	120	39	31	18	31	31	34	63	40	-	-
	150	39	35	28	36	48	39	97	47	-	-
160	120	13	<20	9	23	15	21	30	32	-	-
	150	18	24	12	26	18	28	35	37	-	-
	180	26	29	18	32	27	33	50	42	-	-
	200	32	32	22	34	33	37	62	44	-	-
	210	35	33	24	36	36	38	69	46	-	-
	240	45	37	31	40	47	42	91	49	-	-
200	240	30	29	20	28	32	32	59	43	-	-
	270	37	32	24	31	40	36	74	48	-	-
	300	46	36	30	34	50	39	-	-	-	-
	350	63	40	41	39	67	44	-	-	-	-

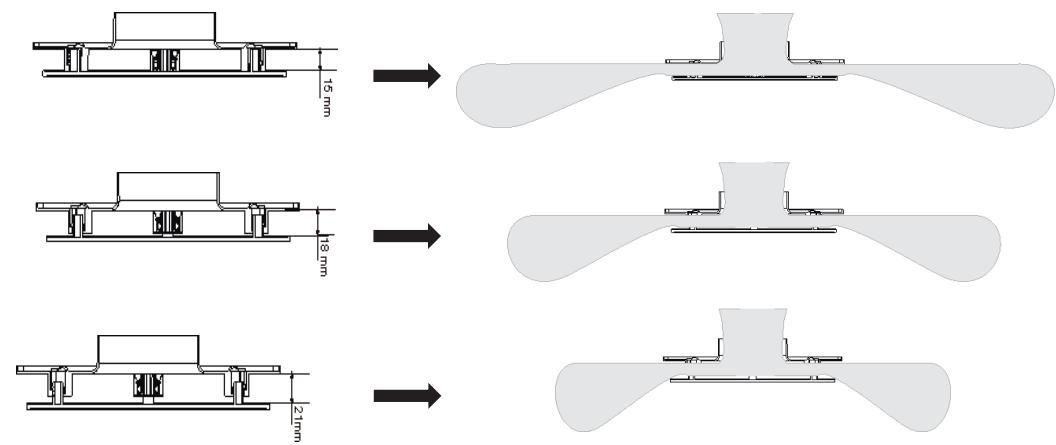

Portée

S&P France

Avenue de la Côte Vermeille

66300 THUIR

Tel. [phone]

Fax [phone]

www.solerpalau.fr

Ref. 9023015202
