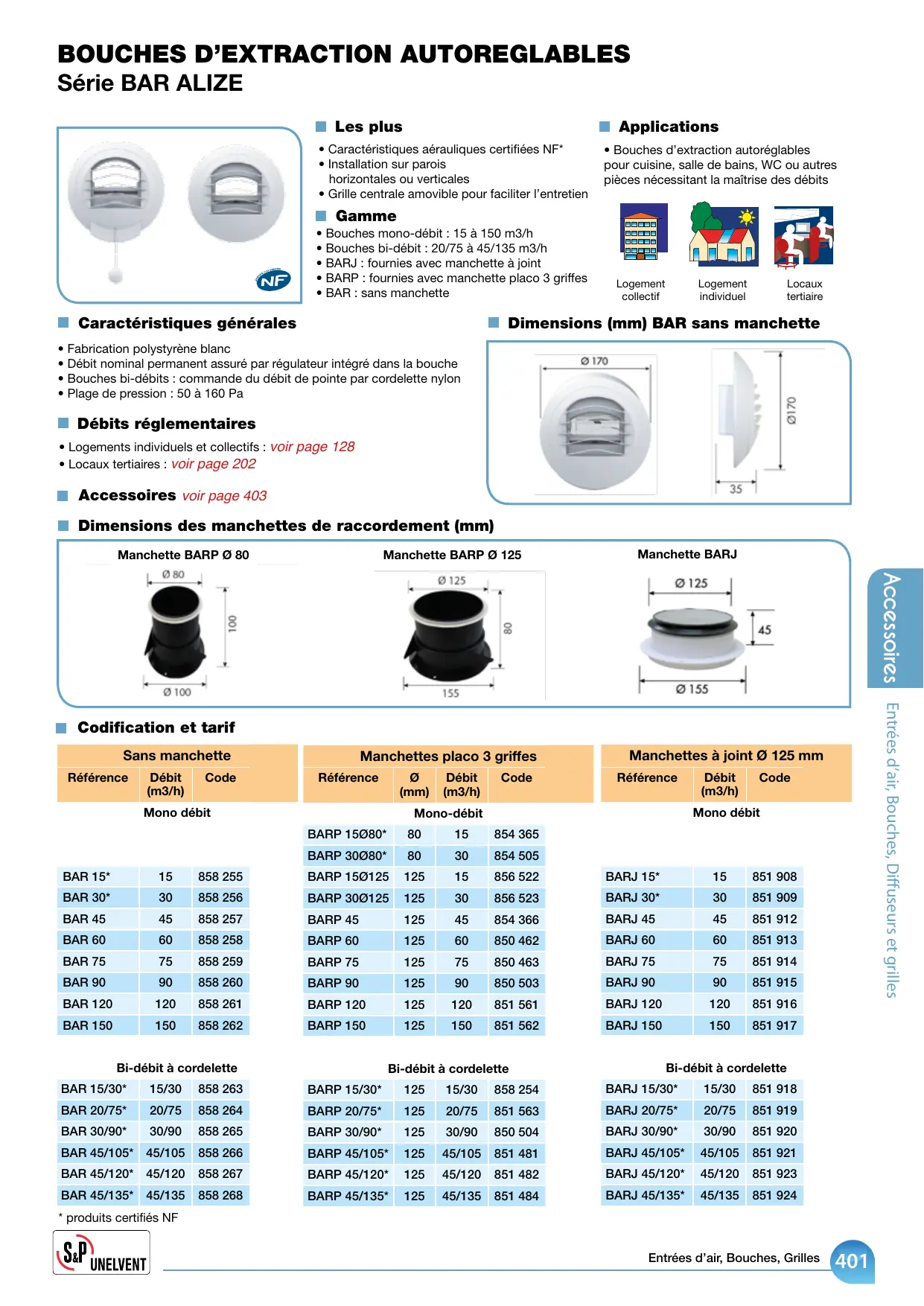

MODE D'EMPLOI BAR ALIZE S&P

• Caracteristiques aerauliques certifiées NF*
  Installation sur parois horizontales ou verticales
  Grille centrale amovible pour facilitier I'entretien

Gamme

• Bouches mono-debit: 15 à 150 m3/h
• Bouches bi-debit : 20/75 à 45/135 m3/h
  BARJ: fournies avec manchette à joint
• BARP : fournies avec manchette plac 3 griffes
• BAR : sans manchette

Applications

• Bouches d'extraction autoréglables pour cuisine, salle de bains, WC ou autres pieces nécessitant la maitrise des débits

Logement collectif

Logement individuel

Locaux tertiaire

\section*{Caracteristiques générales}

• Fabrication polystyrene blanc
• Débit nominal permanent assure par régulateur intégré dans la bouche
• Bouches bi-debits : commande du débit de pointe par cordelette nylon
• Plage de pression : 50 à 160 Pa

Débits réglementaires

• Logements individuels et collectifs : voir page 128
  Locaux tertiaires : voir page 202

Accessoires voir page 403

Dimensions (mm) BAR sans manchette

Dimensions des manchettes de raccordement (mm)

Manchette BARP 0 80

Manchette BARP 0 125

Manchette BARJ

Codification et tarif

Sans manchette

Référence

Débit

Code

(m3/h)

Mono débit

BAR 15*	15	858 255
BAR 30*	30	858 256
BAR 45	45	858 257
BAR 60	60	858 258
BAR 75	75	858 259
BAR 90	90	858 260
BAR 120	120	858 261
BAR 150	150	858 262

Manchettes plac 3 griffes

Référence

0

Débit

Code

Mono-debit

BARP 15080*	80	15	854 365
BARP 30080*	80	30	854 505
BARP 150125	125	15	856 522
BARP 300125	125	30	856 523
BARP 45	125	45	854 366
BARP 60	125	60	850 462
BARP 75	125	75	850 463
BARP 90	125	90	850 503
BARP 120	125	120	851 561
BARP 150	125	150	851 562

Manchettes à joint Ø 125 mm

Référence

Débit

(m3/h)

Code

Mono débit

BARJ 15*	15	851 908
BARJ 30*	30	851 909
BARJ 45	45	851 912
BARJ 60	60	851 913
BARJ 75	75	851 914
BARJ 90	90	851 915
BARJ 120	120	851 916
BARJ 150	150	851 917

Bi-debit à cordelette

BAR 15/30*	15/30	858 263
BAR 20/75*	20/75	858 264
BAR 30/90*	30/90	858 265
BAR 45/105*	45/105	858 266
BAR 45/120*	45/120	858 267
BAR 45/135*	45/135	858 268

Bi-debit à cordelette

BARP 15/30*	125	15/30	858 254
BARP 20/75*	125	20/75	851 563
BARP 30/90*	125	30/90	850 504
BARP 45/105*	125	45/105	851 481
BARP 45/120*	125	45/120	851 482
BARP 45/135*	125	45/135	851 484

Bi-debit à cordelette

BARJ 15/30*	15/30	851 918
BARJ 20/75*	20/75	851 919
BARJ 30/90*	30/90	851 920
BARJ 45/105*	45/105	851 921
BARJ 45/120*	45/120	851 923
BARJ 45/135*	45/135	851 924

* produits certifiés NF

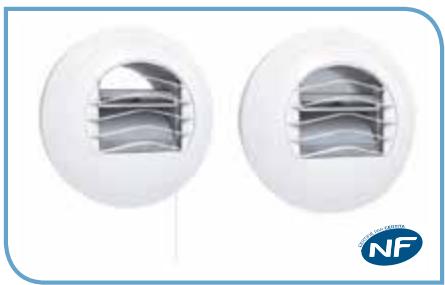

BOUCHES D'EXTRACTION AUTOREGLABLES TEMPORISEES Série BAR-T ALIZE

Les plus

• Caracteristiques aérauliques certifiées NF*
  Installation sur parois horizontales ou verticales
  Grille centrale amovible pour facilité d'entretien

Gamm

• Bouches bi-debit temporisées : 20/75 à 45/135 m3/h
• BARJ-T: fournies avec manchette à joint
• BARP-T: fournies avec manchette placo 3 griffes

Applications

• Bouches d'extraction autorégables pour cuisine, salle de bains, WC ou autres pieces nécessitant la maitrise des débits

Logement collectif

Logement individuel

Locaux tertiaire

- Caracteristiques generales

• Fabrication polystyrene blanc
• Débit nominal permanent assure par régulateur intégré dans la bouche

• Temporisation 30 minutes commande par l'usage par :

• Cordelette: BARJ-T
  -Commandélectrique：BARJ-TE

• Piles (x3 1,5V type LR 06 (AA) - non fournies): BARJ-TP

• Plage de pression : 50 à 160 Pa

Débits réglementaires

• Locaux individuels et collectifs : voir page 128
• Locaux tertiaire : voir page 202

Codification et tarif

Manchettes à joint Ø 125 mm
Référence	Débit(m3/h)	Code
Bi-débit temporisé - cordelette
BARJ-T 20/75*	20/75	850 859
BARJ-T 30/90*	30/90	850 860
BARJ-T 40/105*	45/105	850 861
BARJ-T 45/120*	45/120	850 862
BARJ-T 45/135*	45/135	850 863
Bi-débit temporisé - commande électrique
BARJ-TE 20/75*	20/75	850 864
BARP-TE 30/90*	30/90	850 865
BARP-TE 40/105*	45/105	850 866
BARP-TE 45/120*	45/120	850 867
BARP-TE 45/135*	45/135	850 868
Bi-débit temporisé - commande à piles
BARJ-TP 20/75*	20/75	850 869
BARJ-TP 30/90*	30/90	850 870
BARJ-TP 40/105*	45/105	850 871
BARJ-TP 45/120*	45/120	850 872
BARJ-TP 45/135*	45/135	850 873

* produits certifiés NF

Accessoires voir page 403

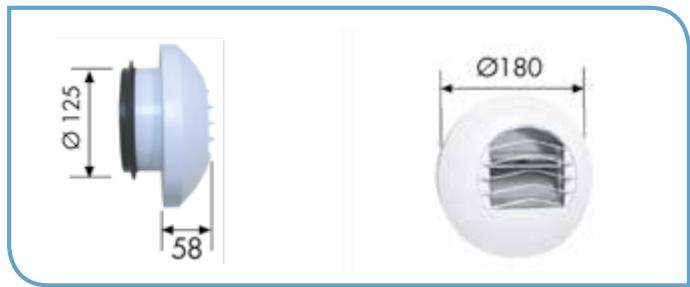

Dimensions (mm)

ACCESSIONS POUR BOUCHES BEH et BAR

Sélection des accessoires

• Renvoi d'angle

Renvoi d'angle pour bouches bi-debits en cas d'installation en plafond Permet le guidage du cordon le long du mur

Référence

Code

RENVOI D'ANGLE

894 641

• Anneau acoustique

Permet d'améliorer l'isolement acoustique Dn,e,w des bouches hygroscopeglables Support polystyrene et isolation par mousse de melanine Se monte derrière les bouches cuisines par emboitement dans le conduit

Référence

Code

ANNEAU ACOUSTIQUE

858 272

• Élement acoustique

(d'origine sur les bouches cuisine. En option sur les bouches sanitaires) Permet d'améliorer l'isolement acoustique Dn,e,w des bouches hygróglables Support polystyrene et isolation par mousse de melanine Se monte par emboitement à l'arrête des bouches sanitaires

Référence

Code

ELEMENT ACOUSTIQUE

858 271

• Module d'iso1ation acoustique MIA

Permet d'améliorer l'isolement acoustique des bouches autoréglables
Support polystyrene et isolation par mousse de melanine
Se monte derrière les bouches par emboitement (sauf 75 à 150 m3/h)

Référence

Code

MIA

897675

• Bouton poussoir

Bouton poussoir pour les bouches à commande électrique et à piles

Référence

Code

BOUTON POUSSOIR ALIZE

893 212

• Manchettes à joint

Manchettes de raccordement à joint pour bouches BAR

Référence

Code

MANCHETTE 099 avec joint*	858 213
MANCHETTE 0116 avec joint*	858 269
MANCHETTE 0125 avec joint*	854 367
*Pour BAR 15 et 30
ENTRETOISE MANCHETTE 99	858 214

• Manchettes à griffes

Manchettes de raccordement à griffes pour bouches BAR et BEH long 130 mm

Référence

Code

MANCHON GRIFFES BAR 125	865 633
MANCHON GRIFFES BEH 80LG100	863 333
MANCHON GRIF 125 BEHT	860 417

BEH			BAR
Individuel	Collectif	Tertiaire
✓	✓		✓
✓	✓	✓
✓	✓	✓
			✓
✓	✓
			✓
		✓	✓

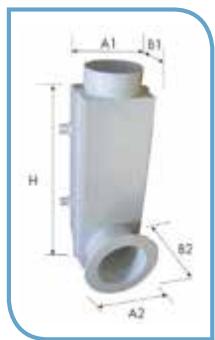

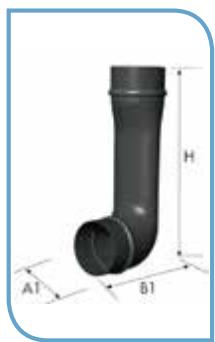

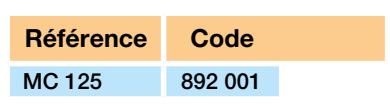

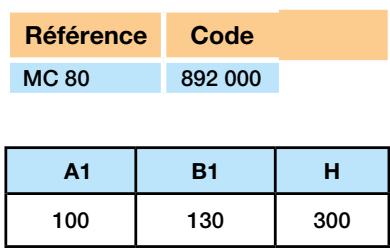

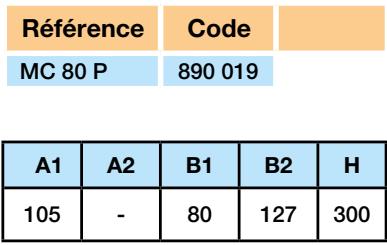

Manchettes coudées séparées

Compatible avec bouches

Voir égarlement P 280 BOAC et BOCC livrées avec bouches

Spécial Renovation

- Bouche BEH RENOVATION

• Toutes le pouches BEH sont disponibles en version RENOVAUTION : sur demande.
• Elles peuvent être montées sur les manchettes plastiques 99, 110.

0 116, 0 120 et 0 125 mm

Les platines rénovation s'installent sur des réservations rectangulaires de 80 x 170 à 110 à 245 mm une fois tous les travaux de peinture terminés.

L'étanchéité est assurée par un joint mousse collé sur la platine.

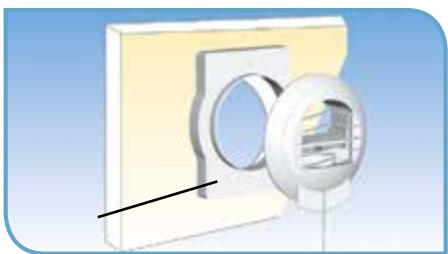

- Platines de renovation

Utiliser la platine avec entreose pour le montage avec manchette 99

Référence	Code	Type
PRC 177x278	858 270	3+4
PRC.E 177x278	858 181	2+3+4
PRP 177x278	858 182	Platine Pleine

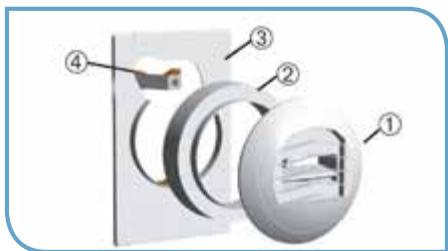

① Bouche BAR
② Entretoise
③ Platine PRC avec joint mousse
④ Etrier de fixation

- Platines d'adaptation universelle PAM, spécial renovation appartement

Dans la cas où le trou dans le mur est de diamètre inférieur à 125 mm, intercaler la platine PAM entre les bouches BAR et BEH et le trou de l'ancienne bouche

Référence	Code
PAM 148x202	858 186
