Type de produit	Aérateur salle de bain – extracteur hélicoïde
Marque	S&P (Soler & Palau)
Modèle	HCM 150 mm
Diamètre nominal	150 mm
Dimensions de perçage	Ø 155 mm (environ, selon fig. A)
Épaisseur max. support (vitre/cloison)	8 mm
Poids approximatif	1 kg
Alimentation électrique	220-240 V ~ 50 Hz (selon plaque signalétique)
Classe électrique	Classe II (double isolation, pas de terre)
Fonctions principales	Extraction d'air vicié ; montage sur vitre, cloison ou mur ; grille extérieure avec volets antiretour
Entretien et nettoyage	Nettoyage annuel de la turbine ; ne pas utiliser de jet haute pression
Installation	Par un professionnel qualifié ; coupure omnipolaire obligatoire (ouverture >3 mm)
Sécurité	Ne pas utiliser en ambiance explosive ; vérifier arrivée d'air pour chaudière
Pièces détachées	Grille intérieure, grille extérieure avec volets, platine, tampons caoutchouc
Réparabilité	Composants démontables ; contacter S&P pour pièces
Garantie	Garantie constructeur sur défauts d'origine
Informations générales	Fabriqué selon norme ISO 9001 ; température d'usage indiquée sur plaque
Raccordement électrique	Bornier et passe-câbles intégrés ; suivre schéma fig. C
Utilisation	Extraction d'air dans les limites de température indiquées

FOIRE AUX QUESTIONS - HCM 150 mm S&P

Comment installer le HCM 150 mm sur une vitre ?

Percez un trou de Ø 155 mm (épaisseur max. 8 mm). Démontez la grille intérieure et extérieure. Fixez la grille extérieure à l'aide des tampons caoutchouc. Replacez la platine et la grille intérieure après raccordement électrique.

Quel diamètre de perçage pour le HCM 150 mm ?

Le trou doit avoir un diamètre de 150 mm (selon fig. A, prévoir environ 155 mm pour le jeu).

Peut-on monter cet extracteur sur un mur ?

Oui, il se monte sur mur, vitre ou cloison (épaisseur max. 8 mm). Pour un mur, fixez d'abord la platine avec des chevilles, puis assemblez les grilles.

Comment raccorder électriquement le HCM 150 mm ?

Assurez-vous que l'appareil est hors tension. Passez le câble par le passe-câbles, serrez-le dans le serre-câbles, puis branchez-le au bornier selon le schéma fig. C. Tension : 220-240 V ~ 50 Hz.

Faut-il une mise à la terre ?

Non, le HCM est de classe II (double isolation). Il ne nécessite pas de raccordement à la terre.

À quelle fréquence dois-je nettoyer l'extracteur ?

Nettoyez la turbine au moins une fois par an pour éviter tout déséquilibre. Utilisez un chiffon doux, jamais de jet haute pression.

L'extracteur peut-il être utilisé dans une salle de bain avec une chaudière ?

Oui, mais vérifiez que les entrées d'air sont suffisantes pour la combustion. L'extracteur ne doit pas créer de dépression excessive.

Quelle est la température maximale d'utilisation ?

La température limite est indiquée sur la plaque signalétique. En général, les extracteurs S&P supportent jusqu'à 50-60°C l'air extrait.

Le HCM 150 mm est-il bruyant ?

Les niveaux sonores sont faibles (généralement < 40 dB(A) selon modèle). Consultez la fiche technique pour la valeur exacte.

Comment démonter les grilles pour l'installation ?

Desserrez la vis de fixation (5) pour retirer la grille intérieure. Retirez les deux écrous (6) pour enlever la grille extérieure avec volets. Séparez la platine pour accéder au montage.

MODE D'EMPLOI HCM 150 mm S&P

Extracteurs hélicoides HCM

Les ventilateurs de la série HCM ont ete fabriqués en respectant de rigoureuses normes de production et de contrôle qualite (ISO 9001). Tous les composants ont ete verifiés; tous les apparciils ont ete testés en fin de montage.

Dés la réception, vérifier les points suivants:

• Que le type du ventilateur soit conforme à celui commandé
• Que les caractéristiques inscrites sur la plaque signalétique soient compatibles avec celles de l'installation: tension, fréquence, vitesse...

De suite après l'avoir sorti de son emballage, vérifier le parfais état de l'appareil ainsi que son fonctionnement, tout eventuel défaut d'origine étant couvert par la garantie S&P.

RECOMMENDATIONS DE SECURITE

• L'installation et le raccordement électrique des apparils devra être réalisée conformément à la réglementation en vigueur dans chaque pays.
• L'installation doit être réalisée par un professionnel qualifié.
• Si l'appareil fonctionne comme extracteur dans une piece ou est installée une chaudière ou un autre système à combustion nécessitant de l'air pour fonctionner, vérifier que les entrées d'air soient suffisantes.
• La ligne d'alimentation électrique doit incorporer un système de coupure omnipolaire ayant une ouverture entre contacts d'au moins 3 mm.
• Les ventilateurs de la série HCM sont classe II (double isolation électrique) et n'ont pas besoin d'être raccordés à la prise de terre.
• Les ventilateurs sont prévus pour écacer de l'air dans les limites de températures indiquées sur la plaque caractéristiques.
• Ne pas utiliser ces ventilateurs dans des ambiances explosives.

INSTALLATION

Montage sur vitre ou cloison (Epaisseur maximale 8 mm)

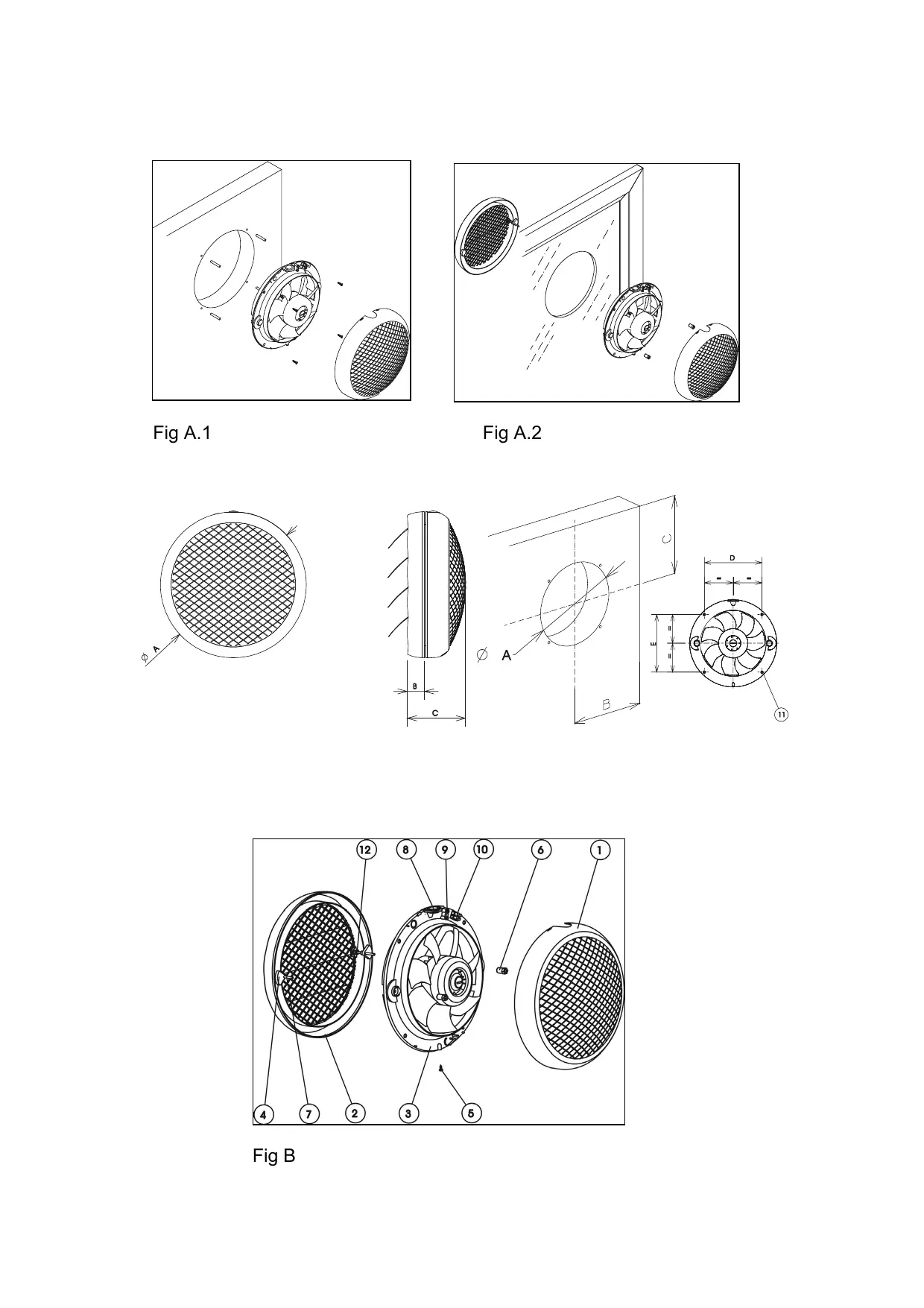

• Faire un trou dans la vitre à l'endroit prévu pour le montage en respectant les dimensions individues fig.A.
• Démonter la grille interieure (1) du HCM (fig.B) après avoir desserré la vis de fixation (5)
• Démoner la grille extérieure équipée de volets (2) après avoir retire le deux écrous (6)
• Séparer la platine (3) de la grille extérieure (2)
• Sur la face interne de la grille extérieure (2), tirer légèrement vers soi les tampons en caoutchouc (4) situés sur les vis (7), et les orienter vers l'intérieur de la grille

• Placer la grille extérieure (2) devant le trou réalisé dans la vitre et l'intérieur, faire pivoter puis enforcer les tampons de caoutchouc (4) jusqu'à ce qu'ils viennent en contact avec la vitre et permettent deMAINNER la grille extérieure (2) en position, correctement centree par rapport au trou.

• Replacer la platine (3) sur les vis (7) de la grille extérieure (2) et visser les écrous (6)

• Replacer la grille interieure (1) après avoir réalisé le raccordement électrique, est resserré la vis de fixation (5)

Montage sur mur

• Faire un trou dans le mur à l'endroit prévu pour le montage en respectant les dimensions indiquées fig.A.
• Démoner la grille interieure (1) du HCM (fig.B) après avoir desserré la vis de fixation (5)
• Démoner la grille extérieure équipée de volets (2) après avoir retire le deux écrous (6)
• Séparer la platine (3) de la grille extérieure (2)
• Placer la platine contre le mur et marquer les emplacements des trous de fixation (11).
• Fixer la platine au mur
• Replacer la grille interieure (1) après avoir réalisé le raccordement électrique, et resser ré la vis de fixation (5)

RACCORDEMENT ELECTRIQUE

• Avant d'intervenir sur le ventilateur, vérifier qu'il ait ete au préalable déconnecté du réseau, meme s'il est arrêté.
• Vérifier que la tension et la fréquence du réseau d'alimentation soient égales aux valeurs indiquées sur la plaque caractéristique (variation maximum en tension et en fréquence : ± 5%)
• Pour le raccordement au réseau suivé le schéma électrique fig.C.
• Le cable électrique doit entraire dans l'extracteur par le passec-cables (8) situé en partie supérieure de l'appareil, puis passer par le serre-cables (9) et être raccorder au bornier (10).

ENTRETIEN

• Avant toute intervention sur le ventilateur s'assurer qu'il soit déconnecté du réseau électrique et que la turbine soit complètement arrêtée.
• Les ventilateurs de la série HCM ne nécessitent pas d'entretien particulier si ce n'est, vérifier périodiquement (au moins une fois par an) l'état de propre de la turbine pour éviter qu'elle ne se déséquilibre.
• Ne pas nettover les ventilateurs avec un jet à haute pression.

(Soler & Palau, S.A. se réserve le droit de modifier ce document sans préavis)
