Type de produit	Aérateur salle de bain
Marque	S&P
Modèle	Silent Design
Versions disponibles	SILENT-100, SILENT-200, SILENT-300 (CZ, CRZ, CHZ, 12V)
Diamètre d'encastrement	SILENT-100: 105 mm; SILENT-200: 125 mm; SILENT-300: 160 mm
Diamètre du conduit (si individuel)	SILENT-100: 100 mm; SILENT-200: 125 mm; SILENT-300: 150/160 mm
Alimentation électrique	Monophasé, tension et fréquence selon plaque signalétique
Classe d'isolation	Classe II (double isolation, pas de mise à la terre nécessaire)
Fonctions principales	Ventilation avec clapet anti-retour; modèles CRZ: temporisation réglable (1-30 min); modèles CHZ: hygrostat réglable (60-90% HR) + temporisation (2-20 min)
Installation	Mur ou plafond, rejet direct vers l'extérieur ou conduit individuel
Raccordement électrique	Interrupteur avec ouverture entre contacts ≥3 mm; schémas selon version
Entretien et nettoyage	Nettoyer régulièrement la grille de protection; ne pas démonter d'autres pièces
Sécurité	Utilisation par enfants ≥8 ans avec supervision; éviter retour de gaz; ne pas obstruer le conduit
Pièces détachées et réparabilité	Grille de protection, clapet anti-retour; toute autre intervention annule la garantie
Informations générales	Fabriqué selon normes ISO 9001; garantie couvrant les défauts d'origine
Recyclage	Déposer l'appareil en déchetterie; recycler l'emballage

FOIRE AUX QUESTIONS - Silent Design S&P

Comment installer correctement le Silent Design ?

Avant l'installation, coupez l'alimentation électrique. Percez un trou du diamètre approprié (105 mm pour SILENT-100, 125 mm pour SILENT-200, 160 mm pour SILENT-300). Fixez l'aérateur au mur ou au plafond à l'aide des 4 vis et chevilles fournies. Assurez-vous que le clapet anti-retour s'ouvre librement et que le conduit n'est pas obstrué. Raccordez le câble électrique via le passe-câbles et selon le schéma correspondant à votre version.

Comment raccorder électriquement les versions CZ avec interrupteur ?

Pour les modèles CZ, deux schémas sont possibles : Fig. 3 : un seul interrupteur commande la lumière et la mise en route du ventilateur ; Fig. 4 : un interrupteur indépendant commande le ventilateur. Suivez le schéma correspondant sur la notice. Le câble électrique doit être introduit par l'arrière et connecté au bornier (3).

Comment régler la temporisation sur un modèle CRZ ?

Sur le circuit imprimé, tournez le potentiomètre marqué 't' (fig.7). Dans le sens inverse des aiguilles d'une montre pour réduire la temporisation (mini 1 min), dans le sens des aiguilles pour l'augmenter (maxi 30 min). Réglez selon vos besoins.

Comment régler l'hygrostast sur un modèle CHZ ?

Sur le circuit imprimé, tournez le potentiomètre '%HR' pour régler le seuil d'humidité (de 60% à 90% HR). Tournez dans le sens des aiguilles pour augmenter le seuil. Pour la temporisation, utilisez le potentiomètre 't min.' (de 2 à 20 min). Les réglages d'usine sont 60% HR et 2 min.

Que faire si l'aérateur ne démarre pas automatiquement (modèle CHZ) ?

Vérifiez que le potentiomètre d'hygrométrie n'est pas en position minimale (tournez-le dans le sens inverse si nécessaire). Assurez-vous que l'air circule bien autour de l'appareil et que le taux d'humidité dans la pièce dépasse 60% HR. Si le problème persiste, consultez la notice.

Comment nettoyer l'aérateur Silent Design ?

Débranchez l'appareil. Nettoyez régulièrement la grille de protection avec un chiffon doux ou une brosse pour éviter l'accumulation de poussière. Ne démontez pas d'autres pièces que la grille, sous peine d'annuler la garantie.

Peut-on utiliser le Silent Design dans une salle de bain avec douche ?

Oui, cet aérateur est adapté aux pièces humides. Il est conçu pour une utilisation dans les pays à climat chaud et humide (norme IEC 60721-2-1). Respectez les distances de sécurité et installez-le hors de portée d'eau directe.

Que faire si l'aérateur ne s'arrête jamais (modèle CHZ) ?

Vérifiez que le potentiomètre d'hygrométrie n'est pas en position maximale (tournez-le dans le sens inverse). Si l'humidité dépasse 90% HR, l'appareil continue de fonctionner. Attendez que le taux redescende ou réglez un seuil plus bas.

Quelle est la garantie du Silent Design ?

La garantie couvre les défauts d'origine constatés dès la réception. Vérifiez l'état et le fonctionnement immédiatement. Toute intervention non autorisée ou montage incorrect annule la garantie. Conservez la notice et la preuve d'achat.

Comment recycler l'ancien aérateur ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans une déchetterie appropriée. Recyclez également l'emballage (carton, plastique) dans les containers prévus. Respectez la réglementation locale.

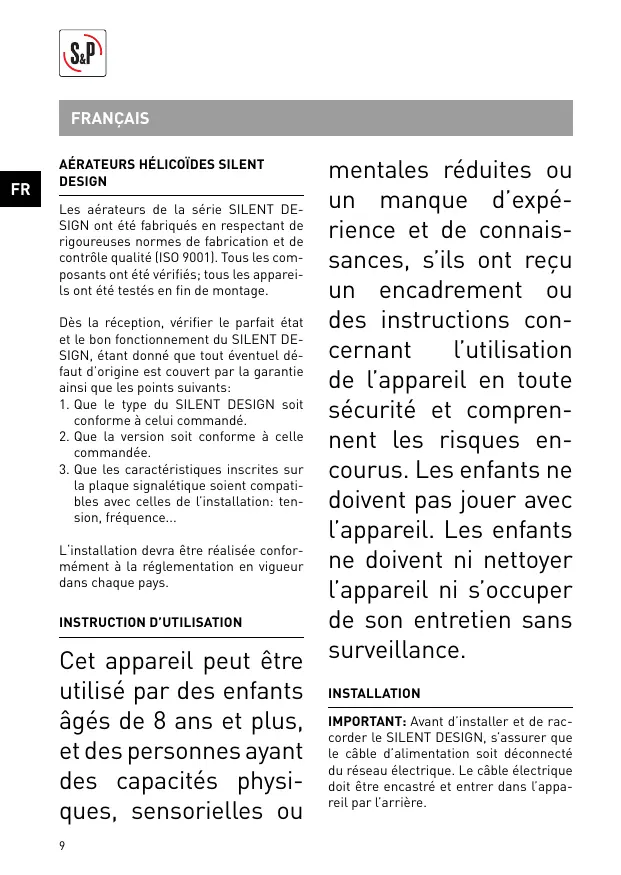

MODE D'EMPLOI Silent Design S&P

Les aérateurs de la série SILENT DESIGN ont été fabriqués en respectant de rigoureuses normes de fabrication et de contrôle qualité (ISO 9001). Tous les composants ont été vérifiés; tous les apparciels ont été testés en fin de montage.

Dés la réception, vérifier le parfait état et le bon fonctionnement du SILENT DE-SIGN, étant donné que tout évientuel défaut d'origine est couvert par la garantie ainsi que les points suivants:

1. Que le type du SILENT DESIGN soit conforme à celui commandé.
2. Que la version soit conforme à cette commandee.
3. Que les caractéristiques inscrites sur la plaque signalétique soient compatibles avec celles de l'installation: tension, fréquence...

L'installation devra être réalisée conformément à la reglementation en vigueur dans chaque pays.

INSTRUCTION D'UTILISATION

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, et des personnes ayant des capacité physiques, sensorielles ou

mentales réduites ou un manque d'expérience et de connaissances, sils ont reçu un encadrement ou des instructions concernant l'utilisation de l'appareil en toute sécurité et complen- nent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent ni nettoyer l'appareil ni s'occuper de son entretien sans surveillance.

INSTALLATION

IMPORTANT: Avant d'insteller et de raccorder le SILENT DESIGN, s'assurer que le cable d'alimentation soit déconnecté du réseau électrique. Le cable électrique doit être encastré et entrez dans l'apparil par l'arrière.

Des précautions doivent être prises pour éviter des retours de gaz de combustion dans la pierce où est installé un apparéil fonctionnant au gaz ou au fuel.

Scheme fig.1:

1. Grille de protection.
2. Bornier.
3. Bouche de sortie avec clapet anti-retour.
4. Passe-câbles.

Le SILENT DESIGN peut être installé soit au mur soit au plafond, en rejet d'air directement vers l'extérieur ou en conduit individuel (fig.2).

Il est fixé à l'aide des 4 vis et chevilles fournies dans l'emballage.

Pratique, dans le mur ou le plafond, une ouverture de diamètre:

• SILENT-100 DESIGN: 105mm
• SILENT-200 DESIGN: 125mm
• SILENT-300 DESIGN: 160~mm

Si le montage est réalisé avec un conduit individuel, utiliser un conduit de diamètre:

• SILENT-100 DESIGN: 100mm
• SILENT-200 DESIGN: 125mm
• SILENT-300 DESIGN: 150/160 mm.

S'assurer qu'il n'existe dans le conduit aucune obstruction au passage de l'air. Le montage doit être fait de façon à ne pas comprimer la bouche de sortie, ce qui pourrait gérer ou empêcher la rotation de l'hélice et rendre l'appareil bruyant ou inopérant. Vérifier que le clapet anti-retour place sur la bouche de sortie [3] s'ouvre sans difficulté et faire attention de ne pas l'endommager lors du montage. Entrer le cable électrique par le Passe-cables [4] puis le fixer au mur.

Raccorder le cable électrique comme indiqué ci-après et replacer la grille de protection.

RACCORDEMENT ÉLECTRIQUE

Cet apparéil est considéré comme adapté à une utilisation dans les pays ayant un climat chaud et humide, comme spécifique dans la norme IEC 60721-2-1. Il peut également être utilisé dans d'autres pays.

Le SILENT DESIGN est un aérateur prévu pour être raccordé à un réseau monophasé dont la tension et la fréquence sont indiquées sur la plaque signalétique placée à l'arrière de l'appareil.

La double isolation Classe Il fait qu'il n'est pas nécessaire de le raccorder à la terre.

Pour le raccordement, prévoir dans l'installation électrique un interrupteur ayant une ouverture entre contacts d'au moins 3 mm. Le cable électrique doit être introduit dans le SILENT DESIGN par l'arrêt de l'apparil et le faisant passer par le Passe-cables (4). Une fois le cable introduit le brancher au bornier (3) suivant la version installée:

SILENT CZ DESIGN

Pour ces modèles sont proposés deux schémas:

Fig. 3 - Un seul interrupteur pour commander la lumière et la mise en route du SILENT DESIGN.

Fig. 4 - Un interrupteur indépendant pour commander la mise en route du SILENT DESIGN.

SILENT-100 CZ DESIGN 12V

Pour ce modeleutiliserleschema Fig.11.

SILENT CRZ DESIGN

Modèles équipés d'une temporisation régliable. La temporisation permet à l'appareil de continuer à fonctionner, le temps déterminé par la temporisation, après que l'interrupteur ait est fermé (fig.6).

Le schéma de cablage fig.5 montre comment, avec le même interrupteur, commande la lumière dans la pierce et la mise en route du SILENT DESIGN.

Pour régler cette temporisation agir sur le potentiametre situé sur le circuit imprimé (fig.7):

• Pour diminuer la temporisation tourner dans le sens inverse des aiguilles d'une montre [mini: 1 minutes].
• Pour augmenter la temporisation, tourner dans le sens des aiguilles d'une montre (maxi: 30 minutes).

SILENT CHZ DESIGN

La version CHZ est équipée d'un hygrostat Electronique réglabre entre 60 et 90 % HR [‰ d'humidité relative] et d'une temporisation réglabre entre 2 et 20 minutes.

Réglages:

Les aérateurs sont prêrgés en usine sur la position 60% pour l'hygrométrie relative et 2 minutes pour la temporisation.

Si I'hygrométrie dans la piece à ventiler est inférieure à 60% ,I'áérateur ne se mettra pas en marche. Si elle est supérieure, I'áérateur se met en marche jusqu'à ce que le niveau d'humiètie soit de nouveau inférieur à 60% HR puis fonctionne le temps fixé par la temporisation.

Si you desirez modifier le réglage de la valeur d'hydrométrie, c'est à dire maintainir dans la pièce un taux d'humidité

supérieur à 60% HR tournier avec précaution le potentiamètre «%Hr»itué sur le circuit imprimé (fig.10) dans le sens des aiguilles d'une montre.

Si vous désirez modifier le réglage de la temporisation, c'est à dire augmenter le temps de fonctionnement de l'auteur après que le niveau d'humidité soit revenu au niveau de la consigne, tournier avec précaution le potentiationtre «t min.» Situé sur le circuit imprimé (fig.10) dans le sens des aiguilles d'une montre.

ATTENTION: Quand la érateur est entre en phase de temporisation, vous devez le laisser terminer avant de proceder à un nouveau réglage.

Fonctionnement

Cas 1: Fonctionnement automatique seul (fig.9).

L'appareil se met en marche automatiquement quand le niveau d'humidite dans la piece est supérieur à la valeur préréglée. Il s'arrête quand le niveau d'humidite est de nouveau inférieur à la valeur préréglée et après le temps fixé par la temporisation.

Cas 2: Fonctionnement automatique avec possiblité de mise en marche manuelle avec l'interrupteur de la nuit (fig.8).

Fonctionnement automatique similaire au cas 1, plus la possibite de mise en marche en actionnant l'interrupteur de la luziere, quand le niveau d'humiete dans la pierce est inférieur à la valeur preréglée. Dans ce cas, après avoir eteint le luziere, l'appareil continue de fonctionner le temps fixe par la temporisation.

ATTENTION: Le fonctionnement automatique est prioritaire sur le fonction

noment manuel, c'est à dire qu'il ne sera pas possible d'arreter l'appareil avec l'interrupteur tant que le niveau d'humidité dans la pierce sera supérieur au niveauprégré.

Si laérateur ne se met pas en marche:

• le potentiometre de reglage de l'hygrométrie n'est pas en position mini. Le repositionner en tournant dans le sens inverse des aiguilles d'une montre (ne pas forcer sur le potentiometre).
• l'érateur est dans une zone où l'air ne circule pas facilement.
• le niveau d'humidité dans la piece est inférieur à 60% HR.

Si I'aérateur ne s'arrête jamais:

• le potentiometre de reglage de l'hygrométrie n'est pas en position maxi. Le repositionner en tournant dans le sens des aiguilles d'une montre (ne pas forcer sur le potentiometre).
• le niveau d'humidité dans la piece est supérieur à 90%HR.

SILENT-100 CHZ/CRZ DESIGN 12V

Pour ce modeleutiliserleschema Fig.12.

ENTRETIEN

Nettoyer regulierement la grille (1) pour eviter l'accumulation de poussiere.

Nosyou consellons de ne pas démon
ter d'autres pieces que celles indiquées;
toutes autres manipulations pouraient
entrainer la suppression de la garantie.
S&P se reserve le droit de modifier ces
instructions sans préavis.

MISE HORS SERVICE ET RECYCLAGE

La forme de la CEE et l'engagement que nous devonsmaintenir envers les futuresgénerations nous obligent acycler le matériel; nous you

prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers correspondants de recyclage. Si ce symbole est apposé sur l'appareil, déposer l'appareil remplace dans la déchetterie la plus proche.
