Type de produit	Extracteur centrifuge pour hotte de cuisine
Modèles disponibles	CK-25N, CK-40F, CK-60F (CK40, CK60F, CK40F, CK25N)
Matériau du boîtier	Plastique ignifugé V0
Filtre anti-graisse	Métallique avec téflon (CK-40F, CK-60F) ; grille de protection (CK-25N)
Débit d'air maxi	Jusqu'à 625 m³/h (CK-60F)
Niveau de pression sonore	De 50 à 59 dB(A) selon modèle
Alimentation électrique	230 V - 50 Hz, monophasé
Puissance absorbée maxi	De 40 W (CK-25N) à 160 W (CK-60F)
Nombre de vitesses	Variable (CK-60F : 2 vitesses avec commutateur REGUL-2)
Dimensions (CK-40F)	370 mm (B) x 179 mm (C) ; Ø sortie 98 mm
Poids	De 1,9 kg (CK-25N) à 4,7 kg (CK-60F)
Classe électrique	Classe II (double isolation)
Installation recommandée	Verticale, sur cloison ou partie supérieure de hotte
Entretien et nettoyage	Plateau anti-graisse démontable sans outil, lavable au lave-vaisselle
Sécurité	Grille de protection (CK-25N) ; évite contact accidentel avec la turbine
Accessoires inclus	Selon kit : conduit flexible aluminium, colliers de serrage, clapet anti-retour
Pièces détachées disponibles	Filtre PF-60, clapets CAR/CM, grille extérieure GRA, variateur REB
Réparabilité	Moteur et composants accessibles ; démontage possible sans outil pour entretien
Usage principal	Extraction des graisses et odeurs de cuisson

FOIRE AUX QUESTIONS - CK40 - CK60F - CK40F - CK25N S&P

Comment installer l'extracteur ?

Installez l'appareil en position verticale sur une cloison ou dans la partie supérieure de la hotte. Assurez-vous que la base de la hotte dépasse légèrement la surface de la plaque de cuisson. Utilisez les accessoires fournis (conduit flexible, colliers de serrage) pour raccorder l'évacuation.

Comment nettoyer le filtre anti-graisse ?

Le plateau anti-graisse se démonte sans outil et se lave au lave-vaisselle. Pour les modèles CK-40F et CK-60F, le filtre métallique avec téflon se nettoie également au lave-vaisselle ou à la main avec un dégraissant.

Quel est le niveau sonore de l'appareil ?

Le niveau de pression sonore varie selon le modèle : de 50 dB(A) pour le CK-25N jusqu'à 59 dB(A) pour le CK-60F en grande vitesse. Ces mesures sont prises en champ libre à 1,5 m.

Puis-je régler la vitesse ?

Oui, le CK-60F dispose de deux vitesses commutables via le REGUL-2. Les autres modèles sont compatibles avec un variateur électronique optionnel (REB-1N ou REB-1NE) pour un réglage continu.

Quels accessoires sont nécessaires ?

Selon votre installation, vous pouvez ajouter un conduit flexible aluminium (GSA), des colliers de serrage (CX), un clapet anti-retour (CAR ou CM-130), une grille extérieure (GRA) ou une sortie toiture (CT). Des kits complets sont disponibles.

Comment entretenir les pièces ?

Le plateau anti-graisse et le filtre métallique se nettoient régulièrement. Vérifiez l'état du conduit et du clapet anti-retour. N'utilisez pas de produits abrasifs. L'appareil est conçu pour un entretien facile sans outil.

Quelles sont les dimensions exactes ?

Les dimensions varient selon le modèle. Par exemple, le CK-40F mesure 370 mm de hauteur, 179 mm de largeur, avec un diamètre de sortie de 98 mm. Consultez le tableau des dimensions dans la notice pour chaque modèle.

L'appareil est-il sûr ?

Oui, il est de classe II (double isolation) et ne nécessite pas de mise à la terre. Les modèles CK-25N sont équipés d'une grille de protection pour éviter tout contact avec la turbine.

Que faire si l'extracteur ne fonctionne pas ?

Vérifiez l'alimentation 230 V, le disjoncteur et les connexions. Assurez-vous que le variateur ou le commutateur est bien réglé. Si le problème persiste, contactez un professionnel.

Puis-je utiliser l'extracteur pour une salle de bain ?

Cet appareil est conçu pour l'extraction des graisses de cuisson dans une hotte de cuisine. Pour une salle de bain, privilégiez un aérateur spécifique adapté à l'humidité.

MODE D'EMPLOI CK40 - CK60F - CK40F - CK25N S&P

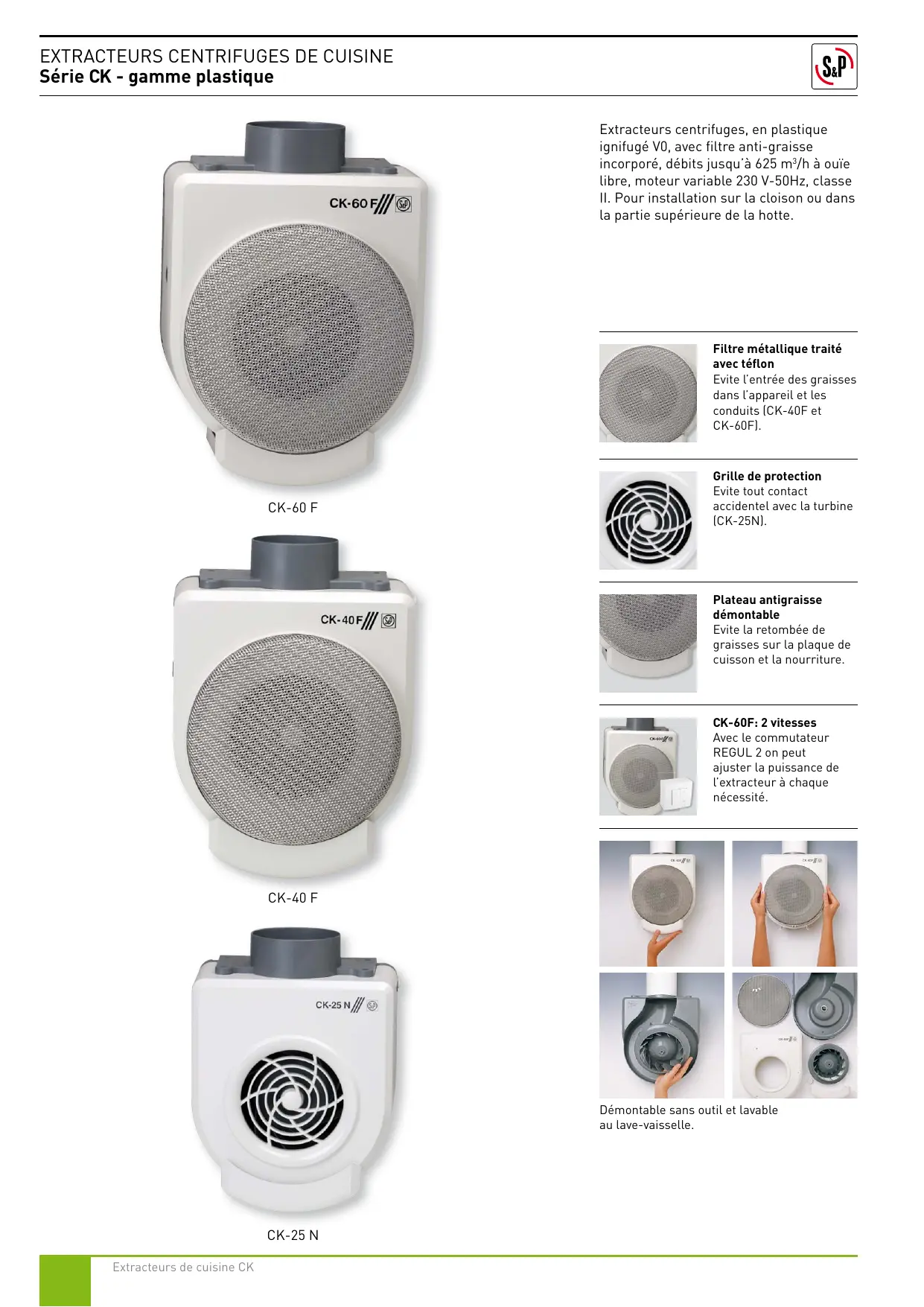

Extracteurs centrifuges, en plastique ignifugé V0, avec filtré anti-graisse incorpore, débits jusqu'à 625m^3 /h à ouïe libre, moteur variable 230 V-50Hz, classe II. Pour installation sur la cloison ou dans la partie supérieure de la hotte.

Filtre métalliqueTraits
avec teflon

Evite l'entrée des graisses dans l'appareil et les conduits (CK-40F et CK-60F).

Grille de protection

Evite tout contact accidentel avec la turbine (CK-25N).

Plateau antigraissedeumontable

Evite la retombée de graisses sur la plaque de cuisson et la nourriture.

CK-60F: 2 vitesses

Avec le commutateur REGUL 2 on peut ajuster la puissance de l'extracteur à chaque nécessité.

Démontable sans outil et lavable au Lave-vaisselle.

PRESTATIONS-MODELES

Modèle		Vitesse (tr/mn)	Puisance absorbée maxi. (W)	Tension (V) 50 Hz	Débit maxi. (m3/h)	Niveau de pression sonore* (dB(A))	Poids (kg)	Schéma électrique** (n°)
CK-25 N		2250	40	230	250	50	1,9	11
CK-40 F		2350	70	230	360	55	2,7	11
CK-60 F VR	VR	2475	160	230	625	59	4,7	9
	VL	1740	96		415	54

• Niveau de pression sonore en champ libre à 1,5 m.
  **Voir la section des Schémas électriques.

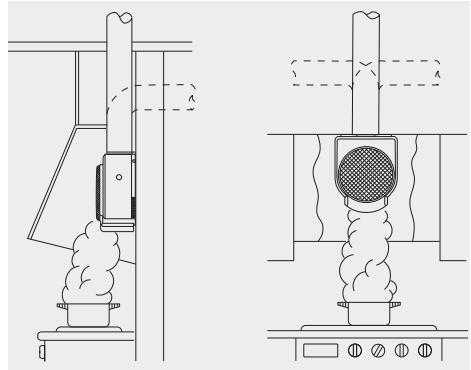

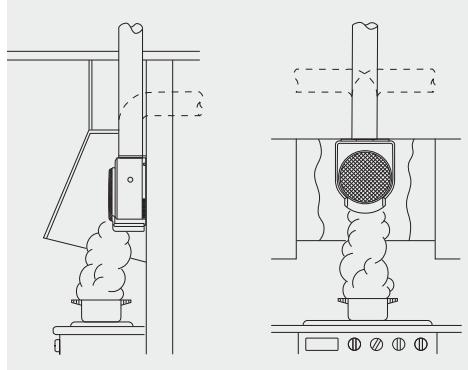

Pour oblirer le rendement maximum d'un extracteur de cuisine, celui-ci devra être installé dans une hotte de captation en bois, métal, verre etc.
Laffectiveconceptionofla formedehotestque la base de cette-ci soitlegerelementsupérieurea la superficiede la plaque de cuisson.
Les extracteurs s'installent en position verticale pour permettre la recupération des graisses dans la base du plateau anti-graisse.

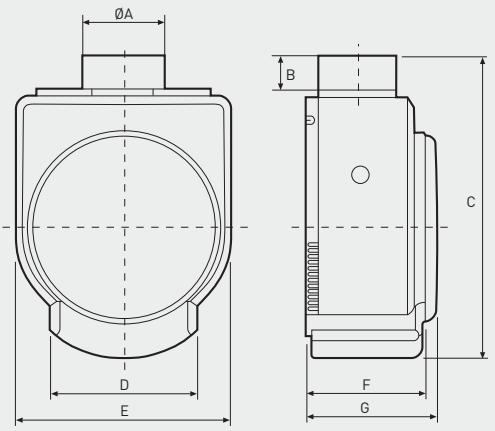

DIMENSIONS (mm)

Modèle	ØA	B	C	D	E	F	G
CK-25 N	98	34	304	149	218	-	127
CK-40 F	98	42	370	179	266	140	162
CK-60 F	116,5	42	410	180	293,5	145	174

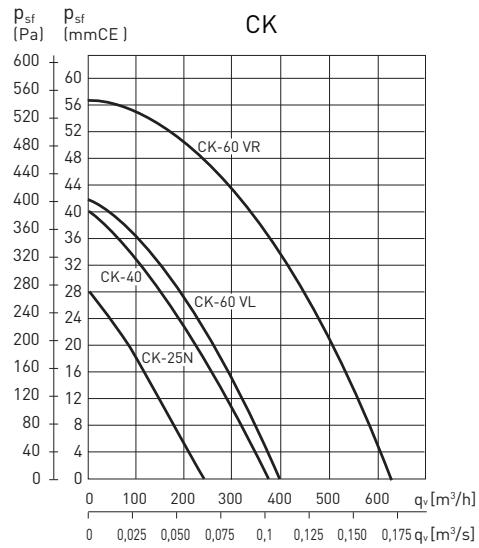

COURBE CARACTERISTIQUE

TABLEAU POUR LA SELECTION DE L'EXTRACTEUR LE PLUS ADEQUAT. CUISINE AVEC HOTTE ADOSSEE

TAILLE DE LA HOTTE	DéBIT RECOMMANDE (m3/h)	LONGUEUR DU CONDUIT D'EVACUATION*
		0 à 5 m	5 à 15 m	15 à 30 m
JUSQUÀ 60 cm	200-300	CK-25 N	CK-35 N CK-40 F	CK-40 F CK-50 ECO-500
JUSQUÀ 90 cm	300-600	CK-35 N CK-40 F CK-50 ECO-500	CK-40 F CK-50 ECO-500 CK-60 F	CK-50 ECO-500 CK-60 F

• On a considéré une installation avec 2 coude de 90^ .

ACCESSOIRES

		CK-25 N	CK-40 F	CK-60 F
GSA Conduit flexible aluminium		GSA-100	GSA-100	GSA-125
CX Colliers de serrage		CX-80/125	CX-80/125	CX-125/215
PER-W Volet de surpression		PER-100 W	PER-100 W	PER-125 W
CAR Clapet anti-retour		CAR-100	CAR-100	CAR-125
CM-130 Clapet anti-retour				CM-130

Pour plus d'informations, voir accessoires electriques.

		CK-25 N	CK-40 F	CK-60 F
	GRA Grille extérieure aluminium	GRA-70	GRA-70	GRA-100
	CT Sortie toiture	CT-125	CT-125	CT-125
	PF-60 Filtre	PF-60	PF-60	PF-60
	REB Variateurs électroniques monophasés	REB-1N REB-1NE	REB-1N REB-1NE	REB-1N REB-1NE
	REGUL-2 Commutateur 2 positions / 2 vitesses			REGUL-2

KITS D'INSTALLATION

CK GAMME PLASTIQUE

Les kits d'installation contiennent tous les éléments (extracteur et accessoires) nécessaires pour réaliser une installation adequated extraction en cuisines.

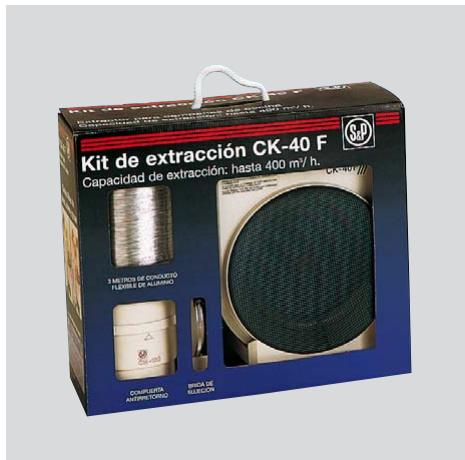

Kit CK-40 F

Composition:

1 extracteur CK-40 F
3 m conduit flexible aluminium GSA-100
2 colliers de serrage CX-80/125
1 clapet anti-retour CM-130

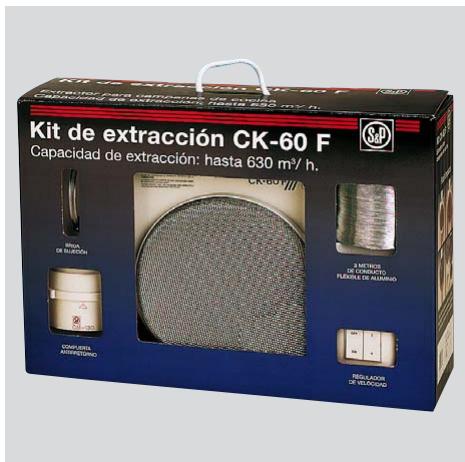

Kit CK-60 F

Composition:

1 extracteur CK-60 F
3 m conduit flexible aluminium GSA-125
2 colliers de serrage CX-125/215
1 clapet ani-retour CM-130
1 Commutateur de 2 vitesses REGUL-2

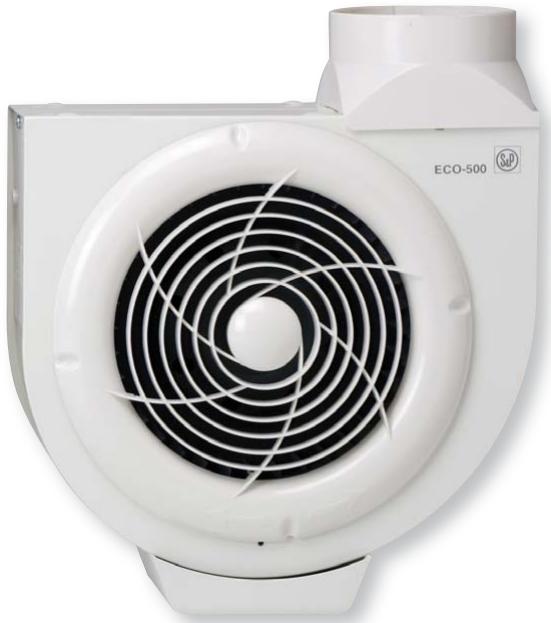

ECO-500

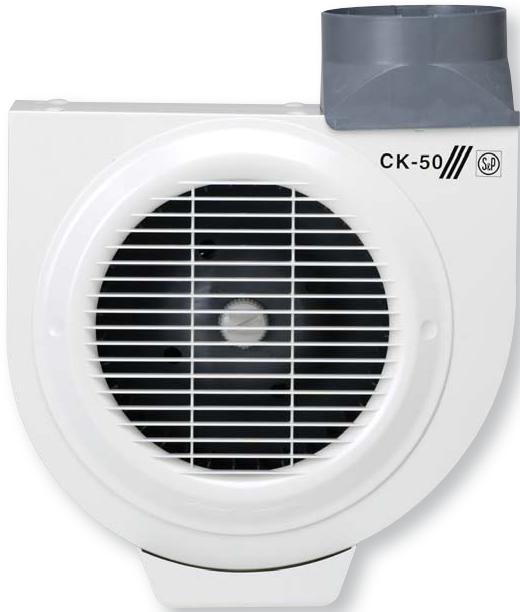

CK-50

CK-35 N

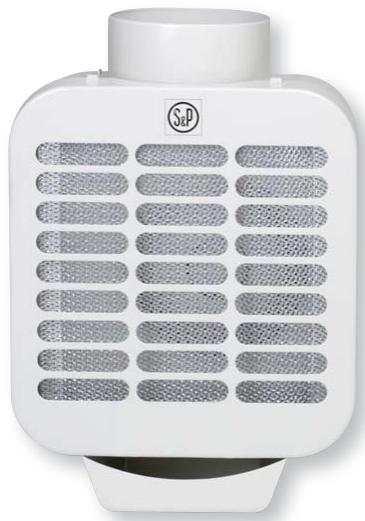

Extracteur centrifuge, en acier protégé contre la corrosion par peinture époxy, filtrer antigraisse incorpore, débits jusqu'à 480 m3/h à ouïe libre, moteur variable 230V-50Hz, Classe I avec prise de terre*.

• CK-35 N: Classe II.

Grille de protection

Evite tout contact accidentel avec la turbine.

Plateau antigraissedeumontable

Evite la retombée de graisses sur les plaques de cuisson et la nourriture.

Démontable

Faciles à démonter et laver, y compris en lave vaisselle.

PRESTATIONS-MODELES

	CK-35 N	CK-50	ECO-500
FILTRE ANTI-GRAISSE	●	●	●
GRILLE DE PROTECTION	●	●	●
FILTRE MÉTALLIQUE	●	accessoire	accessoire
DÉMONTABLE	●	●	●
LAVABLE	●	●	●
RÉGLABLE		●	●

CHARACTERISTIQUES TECHNIQUES

Modèle	Vitesse (tr/mn)	Puisance absorbée maxi. (W)	Tension (V) 50 Hz	Débit maxi. (m3/h)	Niveau de pression sonore* (dB(A))	Poids (kg)	Schéma électrique** (n°)
CK-35 N	2000	125	230	350	56	3,2	15
CK-50	1050	120	230	480	52	3,5	15
ECO-500	1050	90	230	480	52	3,5	15

• Niveau de pression sonore en champ libre à 1,5 m.
  **Voir la section des Schémas électriques

Pour obltenir le rendement maximum d'un extracteur de cuisine, celui-ci devra être installé dans une hotte de captation en bois, métal, verre etc.
La(Meilleureconceptionde la forme de hotte est que la base de cette-ci soit légarement supérieure à la superficie de la plaque de cuisson.
Les extracteurs s'installen en position verticale pour permettre la recupération des graisses dans la base du plateau anti-graisse.

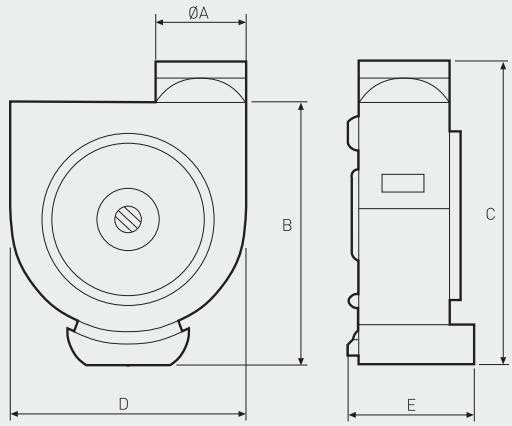

DIMENSIONS (mm)

Modèle	ØA	B	C	D	E
CK-35 N	110	292	337	230	130
CK-50	115	315	375	315	132
ECO-500	115	315	375	315	132

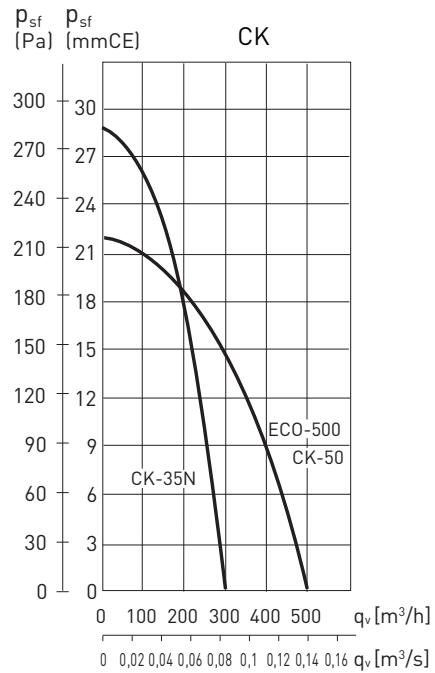

COURBE CARACTERISTIQUE

TABLEAU POUR LA SELECTION DE L'EXTRACTEUR LE PLUS ADEQUAT. CUISINE AVEC HOTTE ADOSSEE

TAILLE DE LA HOTTE	DéBIT RECOMMANDE (m3/h)	LONGUEUR DU CONDUIT D'EVACUATION*
		0 à 5 m	5 à 15 m	15 à 30 m
JUSQU'À 60 cm	200-300	CK-25 N	CK-35 N CK-40 F	CK-40 F CK-50 ECO-500
JUSQU'À 90 cm	300-600	CK-35 N CK-40 F CK-50 ECO-500	CK-40 F CK-50 ECO-500 CK-60 F	CK-50 ECO-500 CK-60 F

• On a considéré une installation avec 2 coude de 90^ .

ACCESSOIRES

		CK-35 N	CK-50	ECO-500
GSA Conduit flexible aluminium		GSA-125	GSA-125	GSA-125
CX Colliers de serrage		CX-125/215	CX-125/215	CX-125/215
PER-W Volet de surpression		PER-125 W	PER-125 W	PER-125 W
CAR Clapet anti-retour		CAR-125	CAR-125	CAR-125
CM-130 Clapet anti-retour		CM-130	CM-130	CM-130

Pour plus d'informations, voir accessoires électriques.

		CK-35 N	CK-50	ECO-500
	GRA Grille extérieure aluminium	GRA-100	GRA-100	GRA-100
	CT Sortie toiture	CT-125	CT-125	CT-125
	PF-60 Filtre	PF-60	PF-60	PF-60
	FILTRE A GRAISSES Evite l'entrée des graisses dans l'appareil et les conduits	-	FILTRO GRASA	FILTRO GRASA
	REB Viateurs électroniques monophasés	REB-1N REB-1NE	REB-1N REB-1NE	REB-1N REB-1NE
