| Type de produit | Aérateur de salle de bain |
| Marque | S&P |
| Modèle | Silent 100 (100 mm) |
| Alimentation | 230 V ~ 50 Hz |
| Puissance maximale | 8 W |
| Niveau de pression sonore | 26,5 dB(A) |
| Classe d'isolation | Classe II (double isolation) |
| Indice de protection | IP45 |
| Débit d'air (ouïe libre) | 95 m³/h |
| Diamètre de conduit | 100 mm |
| Matériau | Plastique |
| Fonctions principales | Extraction d'air, clapet anti-retour intégré, versions avec temporisation réglable (1-30 min), hygrostat réglable (60-90% HR), détecteur de présence (portée 4 m), minuterie de démarrage (50 s) selon version |
| Réglages | Par potentiomètres sur circuit imprimé ou touche selon version |
| Installation | Murale ou plafond, rejet direct ou conduit individuel |
| Entretien | Nettoyage régulier de la grille, déconnexion de l'alimentation avant intervention |
| Sécurité | Pas de raccordement à la terre nécessaire ; ne pas installer dans le volume 1 de sécurité électrique ; déconnecter l'alimentation avant toute intervention |
| Accessoires fournis | Vis et chevilles pour support plein |
| Garantie | Couvre les défauts d'origine (selon conditions de la notice) |
| Modèles disponibles | CZ, CRZ, CRIZ, CHZ, CHZ VISUAL, CDZ |
FOIRE AUX QUESTIONS - Silent 100 100 mm S&P
Questions des utilisateurs sur Silent 100 100 mm S&P
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aérateur salle de bain au format PDF gratuitement ! Retrouvez votre notice Silent 100 100 mm - S&P et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Silent 100 100 mm de la marque S&P.
MODE D'EMPLOI Silent 100 100 mm S&P

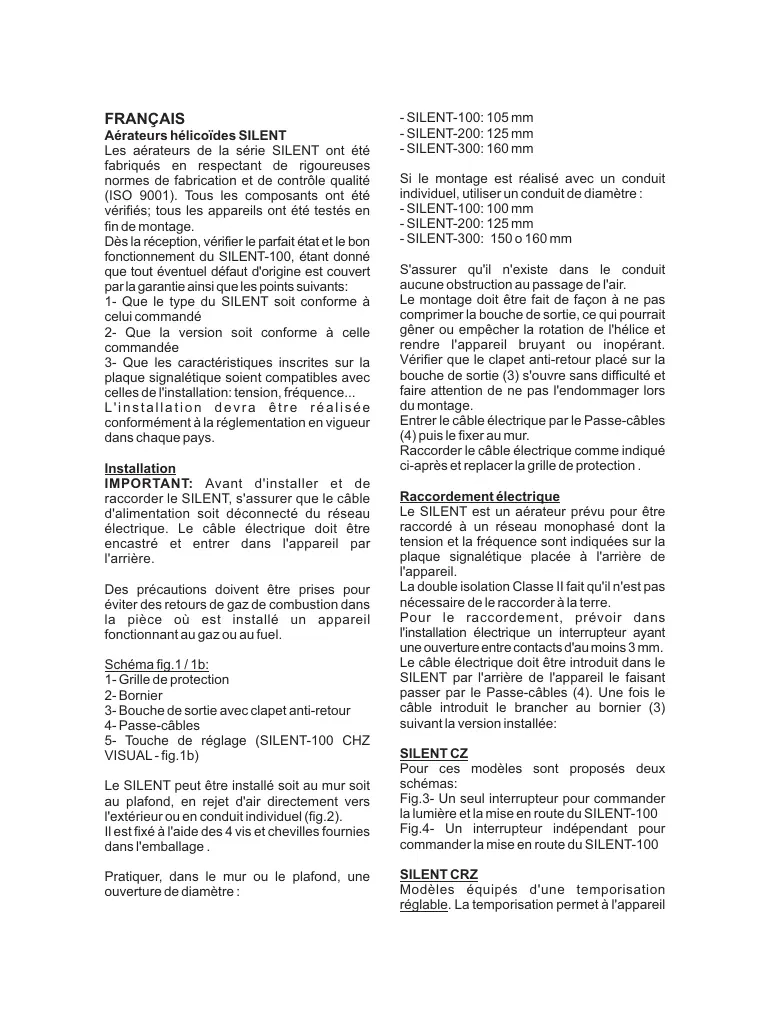

Aérateurs hélicoides SILENT
Les aérateurs de la série SILENT ont été fabriqués en respectant de rigoureuses normes de fabrication et de contrôle qualite (ISO 9001). Tous les composants ont été vérifiés; tous les appareils ont été testés en fin de montage.
Dés la réception, vérifier le parfait état et le bon fonctionnement du SILENT-100, étant donné que tout évêtuel défaut d'origine est couvert par la garantie ainsi que les points suivants:
1- Que le type du SILENT soit conforme à celui commandé
2- Que la version soit conforme à celle commandée
3- Que les caractéristiques inscrites sur la plaque signalétique doivent compatibles avec celles de l'installation: tension, fréquence...
L'installation devra etre réalisée conformément a la reglementation en vigueur dans chaque pays.
Installation
IMPORTANT: Avant d'installer et de raccorder le SILENT, s'assurer que le cable d'alimentation soit disconnecté du réseau électrique. Le cable électrique doit être encastré et entre dans l'appareil par l'arrière.
Des précautions doivent être prises pour éviter des retours de gaz de combustion dans la pièce où est installé un apparéil fonctionnant au gaz ou au fuel.
Schemefig.1/1b:
1-Grille de protection
2-Bornier
3-Bouche de sortie avec clapet anti-retour
4-Passe-cables
5-Touche de réglage (SILENT-100 CHZ VISUAL - fig.13)
Le SILENT peut être installe soit au mur soit au plafond, en rejet d'air directement vers l'extérieur ou en conduit individuel (fig.2).
Il est fixé à l'aide des 4 vis et chevilles fournies dans l'emballage.
Pratique, dans le mur ou le plafond, une ouverte de diamètre:
Si le montage est réalisé avec un conduit individuel, utiliser un conduit de diamètre:
-SILENT-100:100mm
-SILENT-200:125mm
-SILENT-300:150o160mm
S'assurer qu'il n'este dans le conduit aucune obstruction au passage de l'air.
Le montage doit être fait de façon à ne pas comprimer la bouche de sortie, qui pourrait gérer ou empêcher la rotation de l'hélice et rendre l'appareil bruyant ou inopérant. Vérifier que le clapet anti-retour place sur la bouche de sortie (3) s'ouvre sans difficulté et faire attention de ne pas l'endommager lors du montage.
Entrer le cable électrique par le Passe-cables (4) puis le fixer au mur.
Raccorder le cable electrique comme indiqué ci-après et replacer la grille de protection.
Raccordement electrique
Le SILENT est un aérateur prévu pour être raccordé à un réseau monophasé dont la tension et la fréquence sont indiquées sur la plaque signalétique place à l'arrière de l'appareil.
La double isolation Class II fait qu'il n'est pas nécessaire de le raccarder à la terre.
Pour le raccordement, prévoir dans l'installation électrique un interrupteur ayant une ouverture entre contacts d'au moins 3 mm.
Le cable électrique doit être introduit dans le SILENT par l'arrêt de l'appareil le faisant passer par le Passe-câbles (4). Une fois le cable introduit le brancher au bornier (3) suivant la version installée:
SILENT CZ
Pour ces modélles sont proposés deux schémas:
Fig.3- Un seul interrupteur pour commander la lumière et la mise en route du SILENT-100.
Fig.4- Un interrupteur indépendant pour commander la mise en route du SILENT-100
SILENT CRZ
Modèles équipés d'une temporisation régliable. La temporisation permet à l'appareil
de continuer à fonctionner, le temps déterminé par la temporisation, après que l'interrupteur ait est fermé (fig.6).
Le schéma de câblage fig.5 montre comment, avec le même interrupteur, commander la lumière dans la pièce et la mise en route du SILENT.
Pour régler cette temporisation agir sur le potentiamètre situé sur le circuit imprimé (fig.7):
-Pour diminuer la temporisation tourner dans le sens inverse des aiguilles d'une montre (mini: 1 minutes)
- Pour augmenter la temporisation, tournier dans le sens des aiguilles d'une montre (maxi: 30 minutes)
SILENT-100 CRIZ (version disponible uniquement avec le modele 100)
Modèleés équipés d'une temporisation régliable. La temporisation permet à l'appareil de continuer à fonctionner, le temps déterminé par la temporisation, après que l'interrupteur ait été fermé (fig.6).
ATTENTION: L'aérateur est doté d'une temporisation au démarriage de 50 secondes faisant que l'appareil ne se met pas en marche avant que les 50 secondes soient écouées.
Le schéma de câblage fig.5 montre comment, avec le même interrupteur, commander la lumière dans la pièce et la mise en route du SILENT-100.
Pour régler cette temporisation agir sur le potentiamètre situé sur le circuit imprimé (fig.7):
L'appareil est équipé d'une temporisation régliable sur 4 positions:
PositionAuto :
- Si le temps d'utilisation est inférieur à 50 secondes, pas de temporisation
-Si le temps d'utilisation a ete supereur a 50 secondes, la temporisation est proportionnelle au temps d'utilisation (temps d'utilisation x 2 avec un maximum de 30 minutes)
Position 5: Temporisation fixe de 5 minutes
Position 20°: Temporisation fixe de 20 minutes
Position 30': Temporisation fixe de 30 minutes
SILENT CHZ
La version CHZ est équipée d'un hygrostat électronique régable entre 60 et 90% HR (% d'humidité relative) et d'une temporisation régable entre 2 et 20 minutes.
Recommendations particulieres :
- En cas de modification des réglages de l'arateur vous serez aménés à manipuler les potentiometres situer sur le circuit imprimé. Ces potentiometres sont fragiles et doivent être manipulés avec précaution.
- Pour que la mesure d'humidité soit correcte il faut que l'aérateur soit installé dans une zone où il existe une bonne circulation d'air.
- Ne pas modifier le réglage de l'hygrométrie en dehors de la pierce où doit être installé l'aérateur
- Si le niveau d'hygrométrie est en permanence supérieur 90% HR, l'aurateur ne s'arrêtera pas.
Réglages:
Les aérateurs sont prérgés en usine sur la position 60% pour l'hygrométrie relative et 2 minutes pour la temporisation.
Si l'hygrométrie dans la piece à ventiler est inférieure à 60%, l'ārateur ne se mettra pas en marche. Si elle est supérieure, l'ārateur se met en marche jusqu'à ce que le niveau d'humidité soit de nouveau inférieur à 60%HR puis fonctionné le temps fixé par la temporisation.
Si vous désírez modifier le réglage de la valeur d'hygrométrie, c'est à dire maintainir dans la piece un taux d'humidité supérieur à 60% HR tournier avec précaution le potentiotème « %Hr »itué sur le circuit imprimé (fig.10) dans le sens des aiguilles d'une montre.
Si vous désirez modifier le réglage de la temporisation, c'est à dire augmenter le temps de fonctionnement de l'auteur après que le niveau d'humidité soit revenu au niveau de la consigne, tourner avec précaution le potentiamètre « t min. » situé sur le circuit imprimé (fig. 10) dans le sens des aiguilles d'une montre.
ATTENTION: Quand I'aérateur est entree en phase de temporisation, vousdez que le laisser terminer avant de proceder a un nouveau réglage.
Fonctionnement
Cas 1: Fonctionnement automatique seul (fig.9).
L'appareil se met en marche automatiquement quand le niveau d'humidité dans la piece est supérieur à la valeur préréglée. Il s'arrete quand le niveau d'humidité est de nouveau inférieur à la valeur préréglée et après le temps fixé par la temporisation.
Cas 2: Fonctionnement automatique avec possiblité de mise en marche manuelle avec l'interrupteur de la nuitée (fig.8).
Fonctionnement automatique similaire au cas 1, plus la possiblité de mise en marche en actionnant l'interrupteur de la lumière, quand le niveau d'humidité dans cette pièce est inférieur à la valeur prênéglée. Dans ce cas, après avoir étéint le lumière, l'appareil continue de fonctionner le temps fixé par la temporisation.
ATTENTION: Le fonctionnement automatique est prioritaire sur le fonctionnement manuel, c'est a dire qu'il ne sera pas possible d'arreter l'appareil avec l'interrupeur tant que le niveau d'humidité dans la pierce sera supérieur au niveau prerégèle.
Remarques:
Si laérateur ne se met pas en marche.
- le potentiemetre de réglage de l'hygrométrie n'est pas en position mini. Le repositionner en tournant dans le sens inverse des aiguilles d'une montre (ne pas forcer sur le potentiemetre)
- l'ārateur est dans une zone où l'air ne circule pas facilement
- le niveau d'humidité dans lapiece est inférieur à 60%HR
Si laérateur ne s'arrête jamais :
- le potentiometre de réglage de l'hygrométrie n'est pas en position maxi. Le repositionner en tournant dans le sens des aiguilles d'une montre (ne pas forcer sur le potentiometre)
- le niveau d'humidité dans la pièce est supérieur à 90%HR
SILENT-100 CHZ VISUAL (versionisable uniquement avec le modele 100)
Modéles équipés d'un hygrostatéionique régblable sur 60,70,80 ou 90% HR (%)
d'humidité relative) et d'une temporisation automatique ou régliable sur 2, 10 ou 20 minutes (appareil fourni en position automatique). Le réglage des valeurs de consigne, d'humidité et de temporisation, se fait sans qu'il soit nécessaire de démonter la grille de protection (1), mais seulement en appuyant sur la touche de réglage (5).
Recommendations particulieres :
- Pour que la mesure d'humidité soit correcte il faut que l'aérateur soit installé dans une zone où il existe une bonne circulation d'air.
- Ne pas modifier le réglage de l'hygrométrie en dehors de la piece où doit être installé l'aérateur
- Si le niveau d'hygrométrie est en permanence supérieur 90%HR, l'ārateur ne s'arrête pas. Si l'hygrométrie dans la pierce à ventiler est inférieure à 60%, l'ārateur ne se mettra pas en marche..
Hygrostat: (Appareil foumi prégréte sur la position 60% ). Le réglage de la consigne d'humidité se fait uniquement en appuyant sur la touche (5 fig.11). La visualisation de ce réglage se fait par l'intérimédiaire les quatre témois lumineux qui s'allument en fonction de la valeur choise : 60 70 80 90% . Si vous désírez modifier le réglage de la valeur d'hygrométrie, c'est à direMAINTRIN dans la piece un taux d'humidité supérieur à 60% HR, appuyer sur la touche (5) jusqu'à l'obtention de la valeur choise.
Temporisation: L'appareil contrôle automatiquement la temporisation. Elle est proportionnelle au temps qui a ete neccasaire a l'appareil pour que le niveau dhumidite dans la piece soit revenu au niveau de la consigne. Si le temps de fonctionnement a ete court la temporisation sera minimale (mini: 2 minutes). Si le temps de fonctionnement a ete long, la temporisation sera plus longue (maxi: 20 minutes)
ATTENTION: Quand I'abrateur est entree en phase de temporisation, vousdez que le laisser terminer avant de proceder a un nouveau reglage
Fonctionnement:
Cas 1: Fonctionnement automatique seul (fig.9).
L'appareil se met en marche automatiquement quand le niveau d'humidité dans la piece est supérieur à la valeur indiquée. Il s'arrête quand le niveau d'humidité est de nouveau inférieur à la valeur prérégée et après le temps fixé par la temporisation.
Cas 2: Fonctionnement automatique avec possiblité de mise en marche manuelle avec l'interruptioneur de la nuitée (fig.8).
Fonctionnement automatique similaire au cas 1, plus la capacité de mise en marche en actionnant l'interruptioneur de la lumière, quand le niveau d'humidité dans cette piece est inférieur à la valeur prérgée. Dans ce cas, après avoir étéint le luiere, l'appareil continue de fonctionner le temps fixé par la temporisation :
- Si le temps d'utilisation a été inférieur à 50 secondes, l'appareil ne se met pas en march
- Si le temps d'utilisation a été supérieur à 50 secondes, la temporisation est proportionnelle au temps d'utilisation
ATTENTION: Le fonctionnement automatique est prioritaire sur le fonctionnement manuel, c'est a dire qu'il ne sera pas possible d'arreter l'appareil avec l'interruuteur tant que le niveau d'humidité dans la piece sera supérieur au niveau prérglé.
Remarques:
Si I'aérateur ne se met pas en marche.
le réglage de l'hygrométrie n'est pas en position initia. Changer la valeur de consigne
- l'ārateur est dans une zone où l'air ne circule pas facilement
- le niveau d'humidité dans lapiece est inférieur à 60%HR
Sil'aérateur ne s'arrête jamais :
le réglage de l'hygrométrie n'est pas en position maxi. Changer la valeur de consigne
- le niveau d'humidité dans la pièce est supérieur à 90%HR
SILENT-100 CDZ (version disponible uniquement avec le modele 100)
La version CDZ est équipée d'un détector de présence à infrarouge. L'appareil se met en marche automatiquement quand il détecte un mouvement, et ce pour une distance maximum de 4 mètres (fig.9).
Il est de plus élevé d'une temporisation, régliable entre 1 et 30 minutes, assurant le fonctionnement du SILENT-100 CDZ après sa mise en marche automatique.
Pour régler cette temporisation agir sur le potentiamètre situé sur le circuit imprimé (fig.7):
-Pour diminuer la temporisation tourner dans le sens inverse des aiguilles d'une montre (min.: 1 minutes)
- Pour augmenter la temporisation, tourné dans le sens des aiguilles d'une montre (max.: 30 minutes)
Entretien
Nettoyer régulierément la grille (1) pour éviter l'accumulation de poussière.
Nous vous conseillons de ne pas démonter d'autres pieces que celles indiquées; toutes autres manipulations pourrait entrainer la suppression de la garantie.
S&P se réserve le droit de modifier ces instructions sans prévis
Soler & Palau
1- Caracteristiques :
- Alimentation : 230 V – 50 Hz
- P max : 8 Watt
- Niveau pression sonore : 26.5 dB(A)
- Isolation : Classe II
- Protection : IP 45
- Débit à ouie libre : 95 m³/h
2-Fonctionnement :
Le SILENT 100 CZ doit être coupé soit à l'interrupteur alimentant l'éclairage de la piece soit à un interrupteur indépendant. Il ne peut être alimenté en permanence car Il n'est pas conscience pour un fonctionnement continu.
3-Avertissement :
- Avant toute intervention : COUPER L'ALIMENTATION DE L'APPAREIL
- Installer l'appareil dans un local dont la température ne dépasse pas 40^
- Cet extracteur est destiné à la ventilation ponctuelle des locaux domestiques
- Ne pas raccarder l'extracteur sur un conduit collectif
- Les vis et les chevilles fournies sont adaptées à des supports pleins exclusivement.

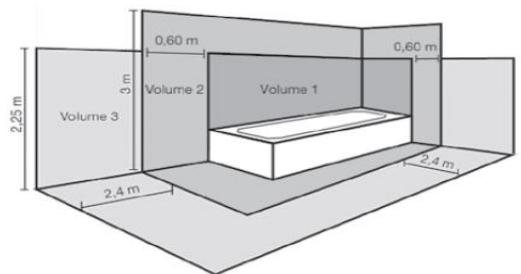

- L'installation de l'appareil est interdite dans le volume 1 de sécurité électrique (cf schéma ci contre)
4- Régles à respecter :

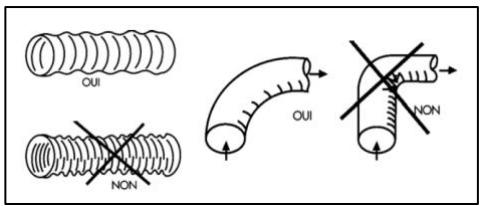

Rejet de l'air par conduit :
- Tendre au maximum les conduits
- Eviter des virages trop prononcés
- Longueur max du conduit : 1.5 m
Rejet direct :
- Prévoir une protection anti pluie par grille ou persienne
- Adapter le conduit en fonction de l'espace à traverser
Principe d'installation par Balayage
- Prévoir une entrée d'air nécessaire pour remplacer l'air vicié extrait
- Assurer un passage d'air d'au moins 1 cm sous les portes
Implantation géographique
- L'aérateur peut être place sur un mur ou sur un plafond
- Il doit être installé le plus loin possible de l'entrée d'air pour assurer un balayage optimal de la piece
5- Etapes d'installation :

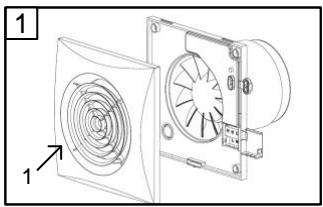

Désolidariser la façade avant de l'appareil (1)
Utiliser le support de l'appareil pour repérer le trou du conduit et les trous de fixations
Fixer l'appareil

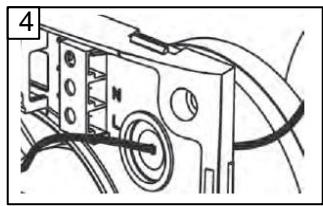

Effectuer les branchements (voir chapitre branchement)
6- Branchements :
Branchement sur un interrupteur de la lumière
Branchement sur un interrupteur indépendant
OU
Lorsque l'interrupteur sera sur ON, l'appareil fonctionnera jusqu'à ce que l'interrupteur soit à nouveau sur OFF
7- Entretien :
Attention, l'encrassement progressif de l'hélice diminue l'efficacité de l'aérateur. Nous vous recommendons de nettoyer l'appareil périodiquement, si nécessaire en le démontant. Avant toute intervention,mettre l'appareil hors tension.
