Type de produit	Extracteur d'air in-line
Marque	S&P
Modèle	TD 100
Alimentation	230 V – 50 Hz
Puissance maximale	16/35 Watt
Niveau de pression sonore	26/29 dB(A)
Classe d'isolation	Classe II
Indice de protection	IP 44
Débit d'air à ouïe libre	140 m³/h (PV) / 180 m³/h (GV)
Température maximale du flux d'air	40 °C
Nombre de vitesses	2 (petite et grande)
Modes de pilotage	Commutateur, variateur, interrupteur
Fonctionnement	Permanent ou ponctuel
Longueur maximale du conduit	3 m
Entretien	Nettoyage périodique de l'hélice, démontage aisé
Consignes de sécurité	Couper l'alimentation avant intervention ; ne pas utiliser en atmosphère explosive ou corrosive ; ne pas raccorder sur conduit collectif

FOIRE AUX QUESTIONS - TD 100 - Instructions rapides d’installation S&P

Comment brancher le TD 100 ?

Suivez les schémas de branchement fournis dans le manuel. Vous pouvez utiliser un commutateur pour sélectionner petite ou grande vitesse, un variateur pour une variation progressive, ou un interrupteur pour une vitesse fixe. Assurez-vous que l'alimentation est coupée avant toute intervention.

Quelle est la puissance électrique de l'appareil ?

L'appareil a une puissance maximale de 16 W sur petite vitesse et 35 W sur grande vitesse, sous 230 V – 50 Hz.

Puis-je installer cet extracteur dans une salle de bain ?

Oui, grâce à son indice de protection IP 44, le TD 100 est adapté aux pièces humides comme les salles de bain.

Comment nettoyer l'extracteur ?

Démontez l'appareil facilement (après avoir coupé l'alimentation) et nettoyez l'hélice périodiquement. L'encrassement réduit l'efficacité.

Quel est le débit d'air maximal ?

Le débit à ouïe libre est de 140 m³/h en petite vitesse et 180 m³/h en grande vitesse.

Quel est le niveau sonore ?

Le niveau de pression sonore est de 26 dB(A) en petite vitesse et 29 dB(A) en grande vitesse.

Puis-je utiliser un variateur ?

Oui, l'appareil est compatible avec un variateur pour une variation électronique proportionnelle de la vitesse.

Quelle est la température maximale de l'air extrait ?

La température du flux d'air ne doit pas dépasser 40 °C pour éviter d'endommager l'appareil.

Quelles sont les règles d'installation pour les conduits ?

Tendez les conduits au maximum, évitez les virages trop prononcés et ne dépassez pas 3 m de longueur.

Que faire si l'appareil ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique. Si le problème persiste, contactez un professionnel. N'ouvrez pas l'appareil sans avoir coupé le courant.

MODE D'EMPLOI TD 100 - Instructions rapides d’installation S&P

Instructions rapides d'installation

1- Caracteristiques :

• Alimentation : 230 V – 50 Hz
• P max : 16/35 Watt
• Niveau pression sonore : 26/29 dB(A)
• Isolation : Classe II
• Protection : IP 44
• Débit à ouie libre : PV : 140 m³/h - GV : 180 m³/h

2-Avertissement :

• Avant toute intervention : COUPER L'ALIMENTATION DE L'APPAREIL
• La température maximale du flux d'air ne doit pas dépasser 40^
• Ne pas raccorder l'extracteur sur un conduit collectif
• Ne pas utiliser cet apparéil dans une atmophère explosive ou corrosive
• Brancher l'appareil selon les schémas indiqués ci dessous

3-Fonctionnement :

Le TD 160/100 est un extracteur « in-line ». Il est conçu pour extraire l'air d'une ou plusieurs pieces en s'insérant dans un conduit de ventilation. Il possède deux vitesses et peut être piloté par un commutateur, un variateur ou un interrupteur. Il peut fonctionner en permanence ou ponctuellement.

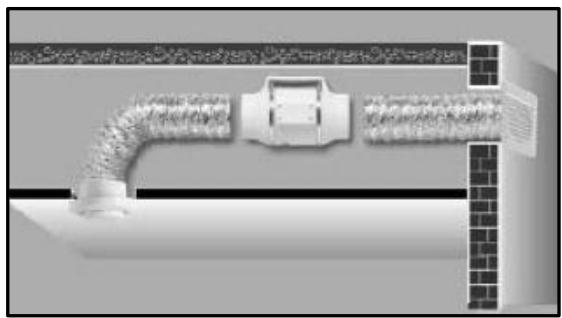

4- Exemple d'installation :

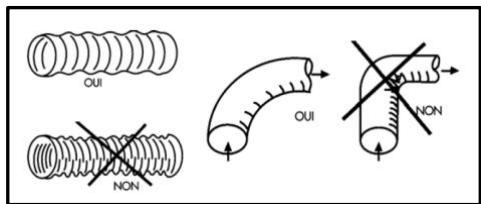

5- Regles à respecter :

Extraction de l'air par conduit :

• Tendre au maximum les conduits
• Eviter des virages trop prononcés
• Longueur max du conduit : 3 m

6- Branchements électriques :

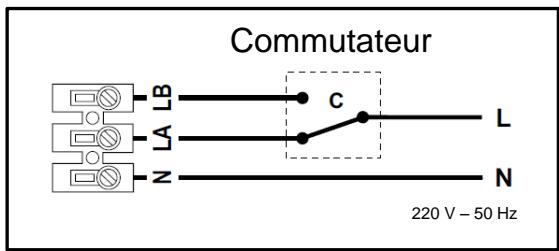

Le commutateur permet d'obtenir la petite et la grande vitesse selon le besoin de l'utilisateur

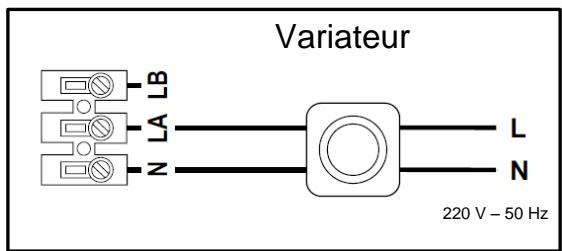

Le variateur permet de passer de la petite à la grande vitesse par variation électronique de façon proportionnelle

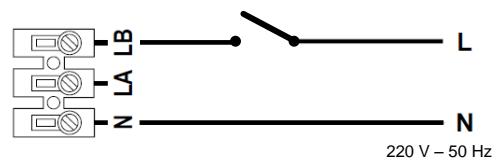

Interrupteur sur PV

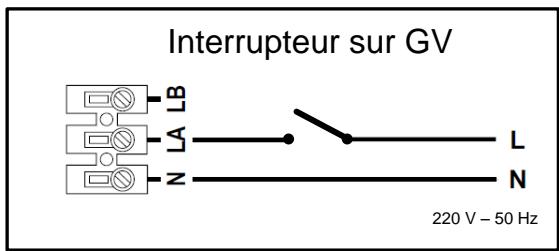

L'interrupteur, selon le branchement, permet d'obtenir la petite ou la grande vitesse uniquement.

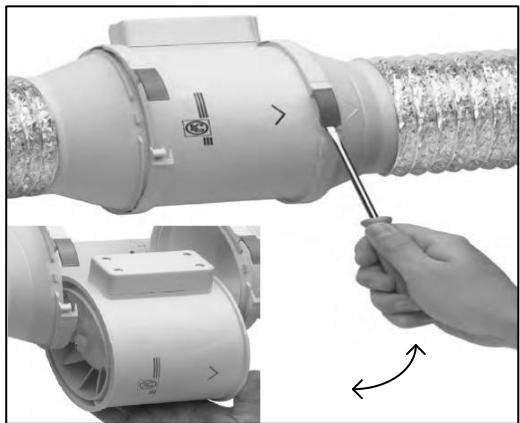

7- Entretien :

Attention, l'encrassement progressif de l'hélice diminuè l'efficacité de l'extracteur. Le démontage aïsé de l'appareil permet de le nettoyer périodiquement si nécessaire. Avant toutes interventions,mettre l'appareil hors tension.
