Type de produit	Aérateur salle de bain
Marque	S&P (Soler & Palau)
Modèle	TD 100 mm 150 m³/h
Diamètre de raccordement	100 mm
Débit d'air	150 m³/h
Alimentation électrique	Monophasé, 230 V / 50 Hz (typique)
Puissance absorbée	Environ 25 W (estimation)
Niveau sonore	Environ 40 dB(A) (estimation)
Poids	Environ 1 kg
Matériau du boîtier	Plastique ABS renforcé
Type de moteur	Moteur à rotor externe
Protection contre les projections	IPX4 (typique pour salle de bain)
Classe d'isolation	Classe II (double isolation)
Température maximale de l'air	40 °C
Fonctions principales	Extraction d'air vicié et d'humidité
Installation	Murale ou plafond, raccordement à un conduit
Entretien et nettoyage	Nettoyer régulièrement les hélices et la grille avec un chiffon humide
Sécurité	Débrancher avant toute intervention ; installation par un professionnel
Pièces détachées et réparabilité	Contacter le SAV S&P ou un distributeur agréé
Recyclage	Déposer l'appareil en déchetterie selon la réglementation DEEE
Documents fournis	Notice d'utilisation et mode d'emploi (PDF)

FOIRE AUX QUESTIONS - TD 100 mm 150 m³/h S&P

Comment installer correctement l'aérateur TD 100 mm 150 m³/h ?

L'installation doit être réalisée par un professionnel qualifié. Vérifiez que le support est solide, respectez le sens de l'air et utilisez toutes les fixations fournies. Raccordez le ventilateur à un conduit propre et adapté exclusivement à la ventilation.

Quelles sont les précautions de sécurité avant d'intervenir sur l'appareil ?

Avant toute manipulation, débranchez le ventilateur du réseau électrique et assurez-vous que personne ne puisse le remettre en marche. Utilisez des protections appropriées si nécessaire et suivez les schémas de raccordement.

L'aérateur peut-il être utilisé dans une salle de bain comportant une chaudière ?

Oui, mais assurez-vous que les entrées d'air du local sont suffisantes pour garantir une combustion correcte de la chaudière. Consultez un professionnel si besoin.

Comment entretenir et nettoyer le ventilateur ?

Débranchez l'appareil avant tout nettoyage. Nettoyez régulièrement les hélices, la turbine et la grille avec un chiffon humide pour éviter l'accumulation de saleté qui pourrait provoquer des déséquilibres ou des vibrations.

Que faire en cas de vibration anormale ou de bruit inhabituel ?

Arrêtez immédiatement l'appareil. Vérifiez la propreté des hélices, l'état des fixations et l'équilibre de la turbine. Si le problème persiste, contactez le service technique.

L'appareil peut-il être utilisé par des enfants ?

Oui, à condition qu'ils soient âgés d'au moins 8 ans et sous surveillance. Les enfants ne doivent pas jouer avec l'appareil ni effectuer le nettoyage sans supervision.

Quels sont les risques d'une installation non conforme ?

Une installation non conforme peut entraîner des dommages matériels, des blessures ou une inefficacité du système. Le fabricant décline toute responsabilité en cas de non-respect des instructions.

Comment vérifier que le sens de rotation est correct ?

Après mise sous tension, vérifiez que l'hélice tourne dans le sens indiqué par la flèche sur le boîtier et que le flux d'air est aspiré correctement. En cas d'inversion, inversez le branchement électrique.

Où trouver les pièces détachées pour ce modèle ?

Contactez votre distributeur S&P ou consultez le site www.solerpalau.fr pour obtenir des pièces détachées d'origine et la liste des centres de service agréés.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans une déchetterie ou un point de collecte DEEE conformément à la réglementation locale.

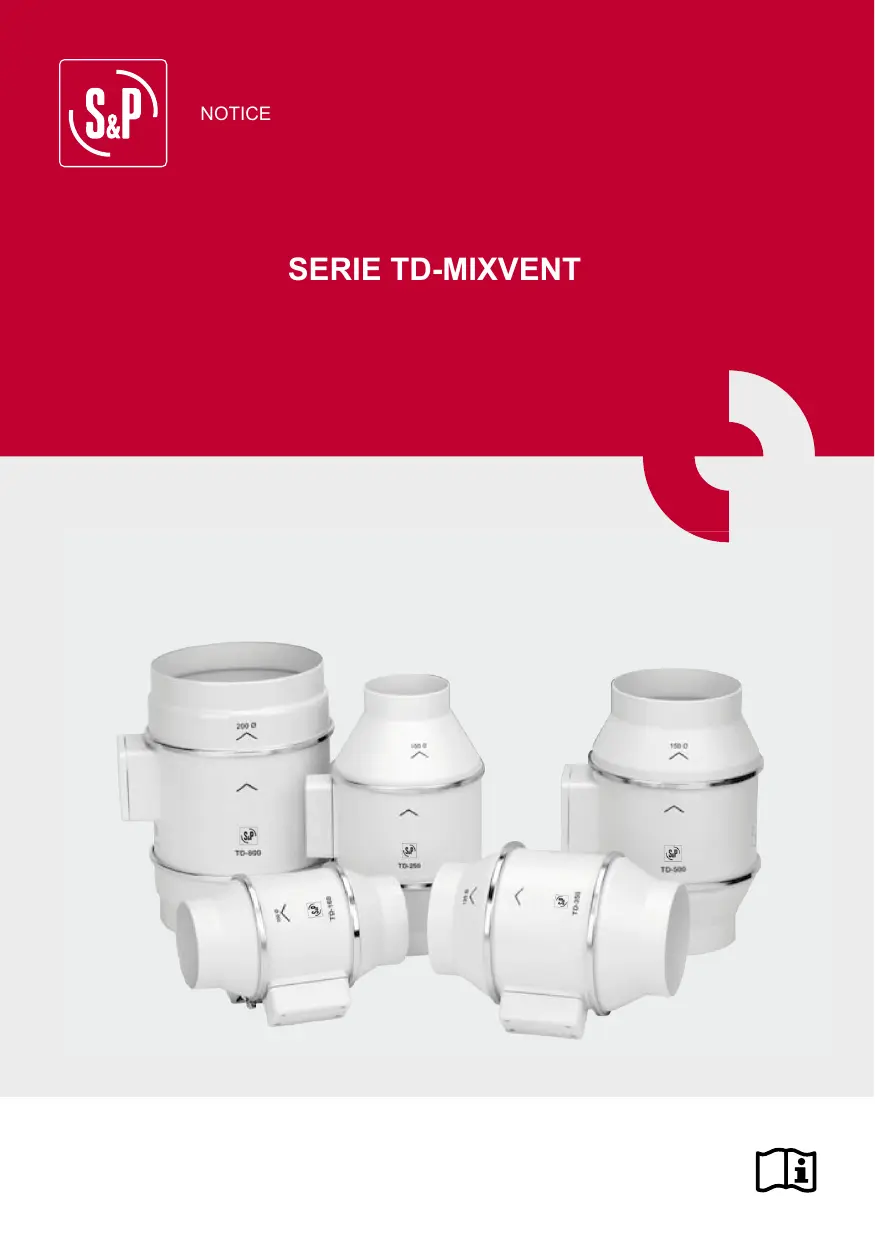

MODE D'EMPLOI TD 100 mm 150 m³/h S&P

Ce manuel d'instructions contient d'importantes informations et doit être lu attentivement par des personnes compétentes avant toute manipulation, le transport, l'inspection et l'installation de ce produit. Toute l'attention a été apportée à la préparation de ces instructions et des informations données, cependant, il est de la responsa-bilité de l'installeur d'assurer que le système est conforme aux reglementations nationales et internationales en vigueur, en particulier celles traitant de la sécurité. Le fabricant, Soler & Palau Sistemas de Ventilación SLU ne sera tenu pour responsable de la casse, des accidents ou autres problèmes dus au non-respect des instructions containues dans ce manuel. Les ventilateurs objets de ce manuel d'instruction ont été fabriqués en respectant de rigoureuses règles de contrôle qualité comme La norme internationale ISO 9001. Une fois le produit installé, ce manuel doit être conservé par l'utilisateur final.

Transport et manipulation

L'emballage de cet apparéil a été concu pour supporter des conditions normales de transport. L' apparéil ne doit pas être transporte hors de son emballage, ce qui pourrait le déformer ou le déterminer. Le stockage du produit doit être effectué dans son emballage d'origine, en lieu sec et protégé de la saleté, jusqu'à son installation finale. N'accepter aucune apparéil livre hors de son emballage d'origine, ou présente ant des signes d'avoir été manipulé. Eviter les coups, les chutes et de placer des poids excessifs sur l'emballage. Lors de la manipulation de produits lourds, utilisez des moyens de levage appropriés pour éviter les dommages aux personnes ou aux matériels.

Ne jamais soulever un apparéil par les câbles électriques, la boîte de bornes, l'hélice ou la turbine ou encore par la grille de protection.

Important pour votre sécurité et celle des utilisateurs

L'installation doit être réalisée par un professionnel qualifié. S'assurer que l'installation répond aux reglementations mécaniques et électriques en vigueur dans chaque pays.

Pour répondre aux Directives, monter les protections appropriées décrites dans le chapitre Accessoires du Catalogue Général de S&P. Les ventilateurs ou leurs composants ont été conçus pour déplacer l'air dans les limites indiquées sur la plaque caractéristiques.

Ne pas utiliser cet apparéil dans des atmosphères explosives ou corrosives. En cas d'utilisation de cet apparéil dans une ambiance représentant un taux d'humidité relative supérieur à 95%, veuillez consulter au préalable les Services Techniques.

Si le ventilateur doit être installé dans un local équipe d'une chaudière ou d'un autre type d'appareil à combustion, s'assurer que les entrées d'air dans le local sont suffisamment dimensionnées pour garantir une combustion correcte.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien à réaliser par l'utilisateur ne doit pas être réalisés par des enfants sans surveillance.

Sécurité lors de l'installation

Avant de manipuler le ventilateur, s'assurer qu'il est débranché du réseau électrique, même s'il est arrêté, et que personne ne puissse lemettre en marchependant l'opération.

Avant de commencer l'installation, s'assurer que le ventilateur est adapté pour l'application. Vérifier que la structure du support est suffisamment résistante pour supporter l'appareil en fonctionnant à sa puissance maximale. Utiliser toutes les fixations. Le ventilateur doit être mis en place sur une base solide et de niveau en respectant le sens de l'air. Prévoir tous les accessoires nécessaires à un montage correct et sur. Les manchettes couples doivent être tendues pour assurer un bon écoulement de l'air, en particulier à l'aspiration du ventilateur. S'assurer qu'il n'y ait aucin objet ou matériel dans les environns du ventilateur pouvant être aspiè ou déplace. Si le ventilateur doit être racordé à des conduits, vérifier qu'ils sont propres et qu'il n'y a pas d'objet ou matériel pouvant être aspiè ou soufflé par le ventilateur.

En cas de branchement du ventilateur à un conduit, celui-ci devra être exclusivement destiné au système de ventilation.

Pour le branchement électrique, suivre les indications du schéma de raccordement.

Mise en service

Vérifier que les valeurs de tension et de fréquence du réseau d'alimentation sont égales à celles indiquées sur la plaque caractéristiques.

Vérifier que le raccordement à la terre, les branchements électriques et les étanchéités au niveau des passages de câbles, si nécessaire, sont correctement réalisées.

En accord avec la Directive Machine 89/392/EU, si le ventilateur est accessible à l'opérateur et qu'il existe un risque pour sa santé et sécurité, des protections appropriées doivent être utilisées (voir catalogue S&P)

Vérifier que les parties mobiles fonctionnent librement sans gène.

Vérifier qu'il n'y a pas de reste de matérieliaux de montage ni de corps étrangers pouvant être aspirés, ni dans et autour du ventilateur, ni dans les conduits.

Vérifier que les supports sont bien en place et non endommages.

Vérifier que le sens de rotation de l'hélice ou de la turbine ainsi que du flux d'air sont corrects. Vérifier qu'aucune vibration anormale n'est perché, que le courant consommé ne dépasse pas la valeur indiquée sur la plaque du ventilateur.

Au cas où un des dispositifs de protection électriche de l'installation s'actionnerait, débrancher l'appareil et vérifier l'installation avant de la remettre en marche.

Entretien

La maintenance et les réparations doivent être réalisées par du personnel compétent et en application des normes locales et internationales. S'assurer que le ventilateur est débranché du réseau électrique, même s'il est arrêté, et que personne ne puisse lemettre en marche pendant l'opération.

Une inspection régulière de l'appareil est nécessaire. Sa fréquence doit être fixée en fonction des conditions de travail, afin d'éviter l'accumulation de saleté dans les hélices, les turbines, les moteurs et les grilles, ceci pouvant entrainer des risques et pourrait réduire sensiblement la vie de l'appareil.

La procédure de vérification doit être fonction des conditions d'utilisation. Une attention particulière doit être apportée aux bruits, vibrations ou températures inhabituels. Si un problème est detecté, le ventilateur doit être immidiatement arrêté afin d'en déterminer les causes. L'état de propretie des hélices et turbines doivent être régulièrement vérifié afin d'éviter tout risque de déséquilibles et de vibrations.

Mise hors service et Recyclage

La norme de la CEE et l'engagement que nous devons maintainir envers les futures générations nous obligant à recycler le matériel; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les

containers correspondants de recyclage. Si ce symbole est apposé sur l'appareil, déposer l'appareil remplace dans la déchetterie la plus proche.

Pour toute question concernant les produits S&P, contacter votre distributeur. Pour sa localisation ou pour obtaining la déclaration de conformité de l'UE, d'autres documents réglementaires ou la copie de ce manuel, voir notre site web www.solerpalau.com

S&P France

Avenue de la Cote Vermeille

66300 THUIR

Tel. [phone]

Fax [phone]

www.solerpalau.fr

Ref. 9023067003
